El sensor de eddy de la boquilla en el cabezal participa en el homing del eje Z, el nivelado de la cama y la calibración dinámica de flujo. Si la distancia entre el sensor y la boquilla es demasiado corta o demasiado larga, estas funciones se verán afectadas. Por lo tanto, después de desmontar o reinstalar el sensor de eddy de la boquilla, debe ajustarse la brecha. Este artículo proporciona el método más sencillo para realizar esta operación.
Pasos de ajuste

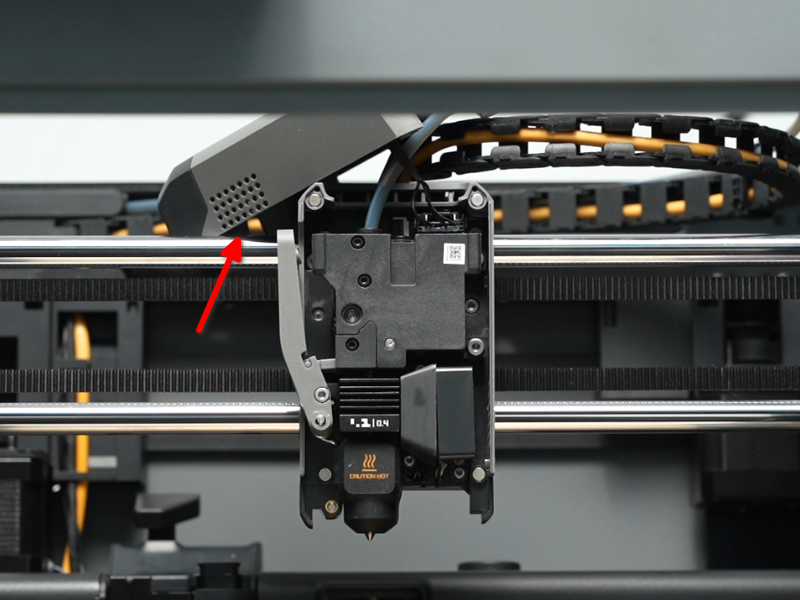

Paso 1: Retirar la cubierta frontal del cabezal
Abra el conjunto de la cubierta frontal del cabezal y colóquela en la parte superior del cabezal.

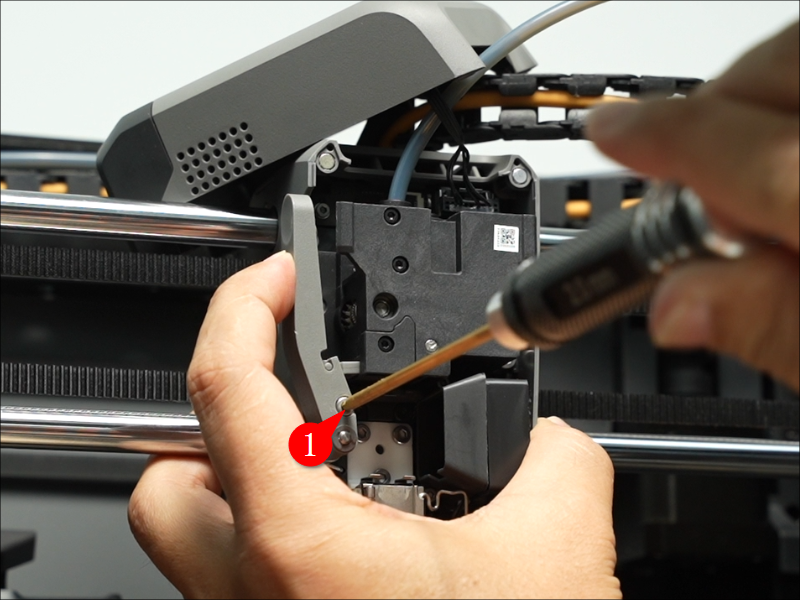

Paso 2: Liberar la palanca del cortador
Desenrosque el tornillo del cortador y retire con cuidado la hoja del cortador usando pinzas.

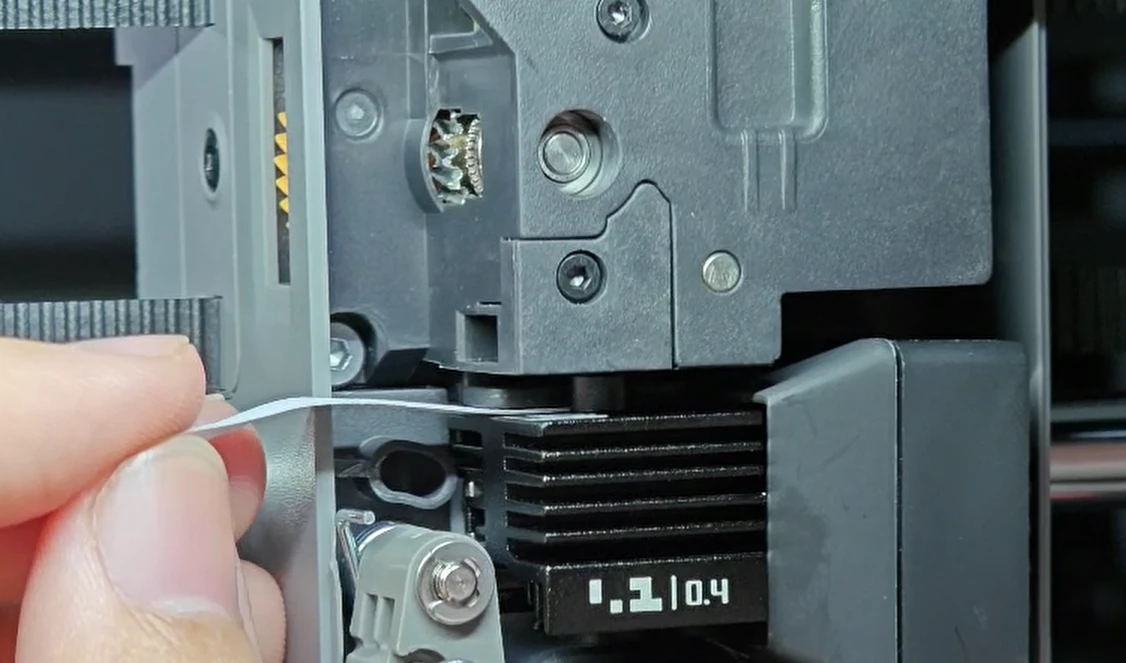

Paso 3: Verificar aproximadamente la distancia del sensor de eddy de la boquilla
Corte una tira de papel A4 de 4 mm × 60 mm, dóblela una vez y introdúzcala entre la boquilla y el sensor de eddy de la boquilla. Al tirarla hacia adelante y atrás, debe sentir cierta fricción mientras el papel se mueve con libertad. Esto indica que la brecha entre el hotend y el sensor es aproximadamente de 0,2–0,3 mm.
Paso 4: Reinstalar el sensor de eddy de la boquilla
Si la tira de papel doblada es muy difícil de insertar, o si no hay fricción en absoluto, retire la boquilla e reinstale el sensor de eddy de la boquilla. Siga los pasos a continuación:

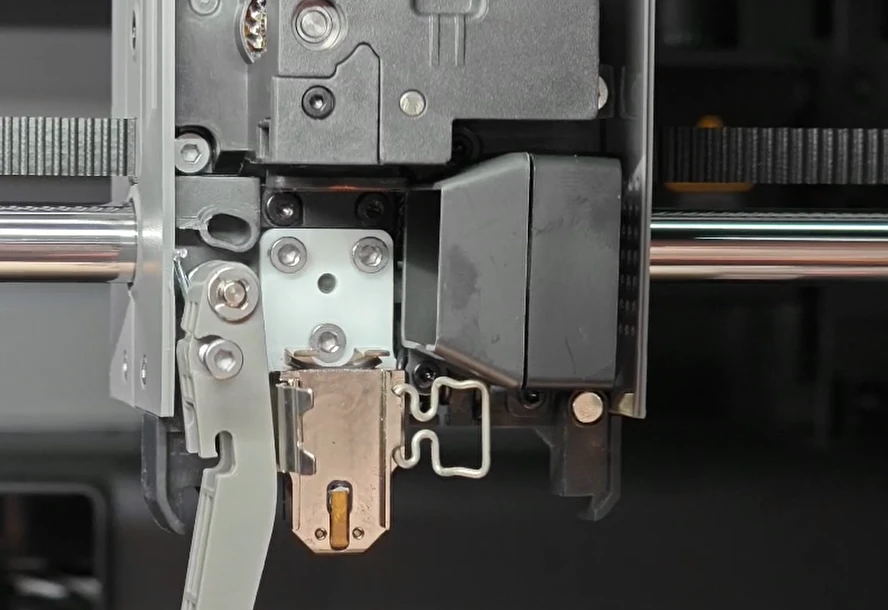

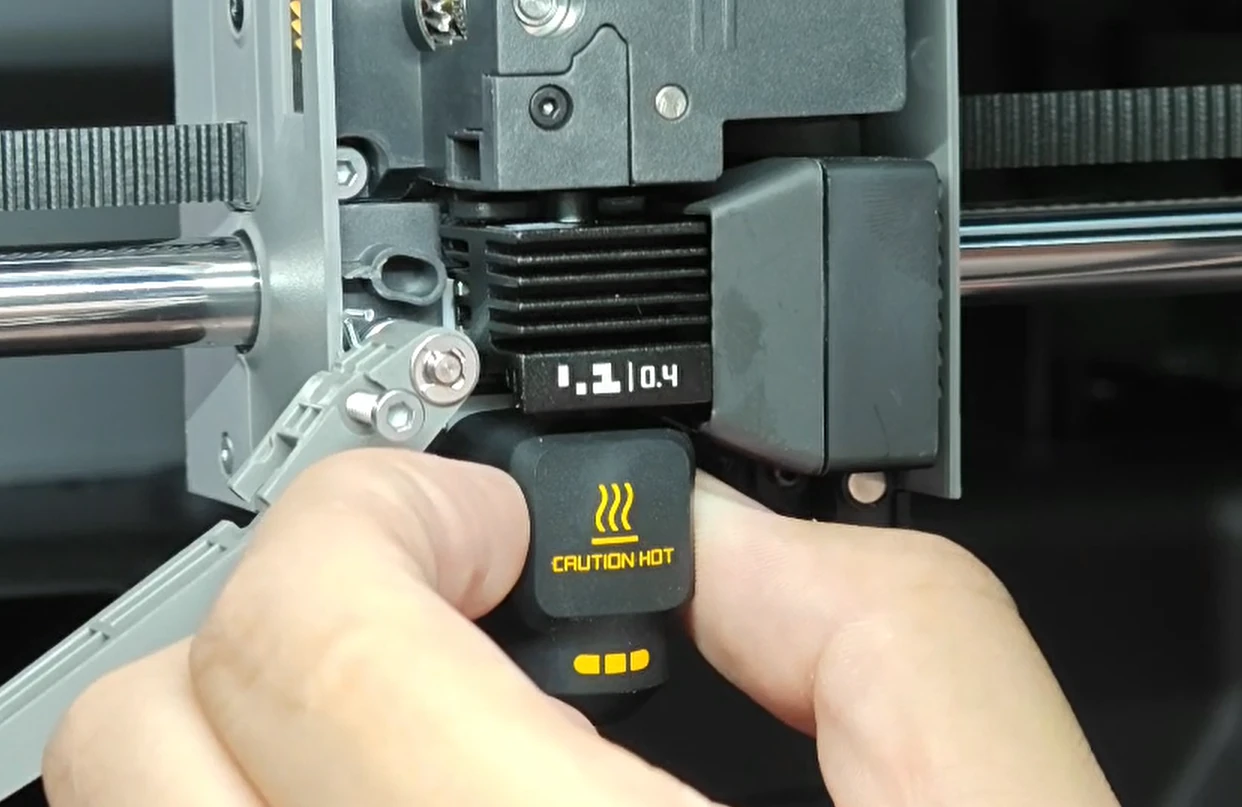

- Retire el calcetín de silicona, libere el pestillo y retire la boquilla.

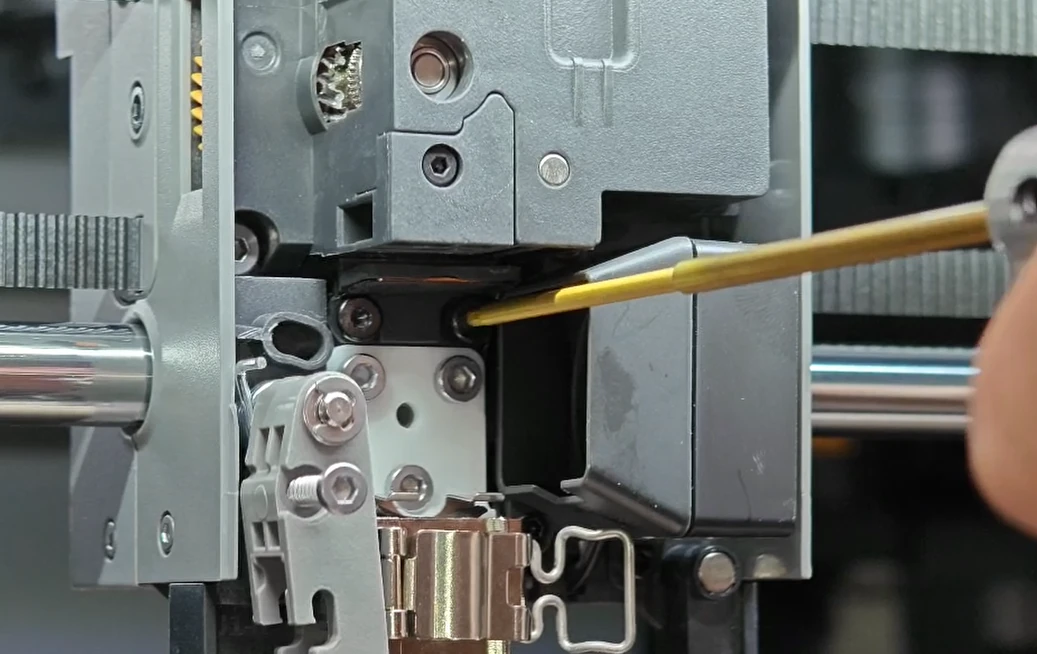

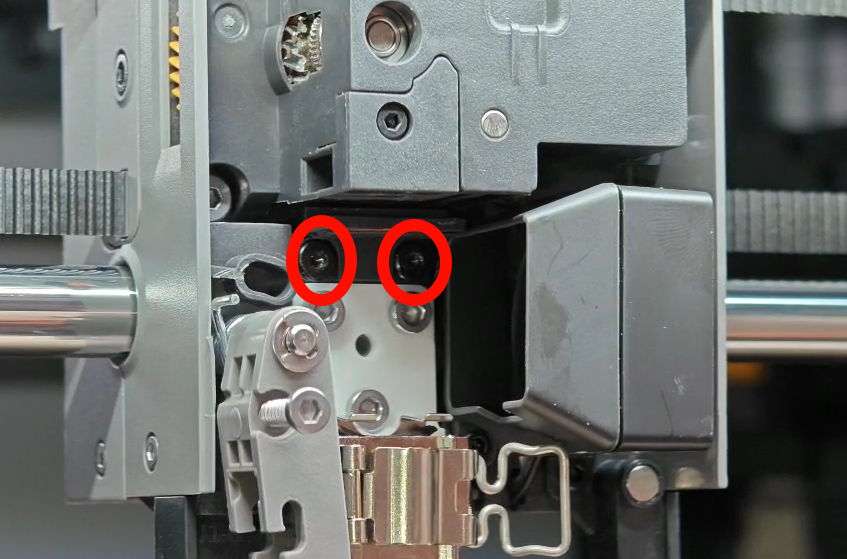

- Afloje los dos tornillos que fijan el sensor de eddy de la boquilla.
- Apriete nuevamente los tornillos. Al apretar, pre-apriete ligeramente un tornillo, apriete completamente el otro y luego termine de apretar el primero. Esto garantiza que el sensor permanezca nivelado después de la instalación (importante).
- Reinstale el conjunto de la boquilla.
- Pruebe nuevamente usando el método de papel A4 doblado.
Paso 5: Reinstalar el cortador

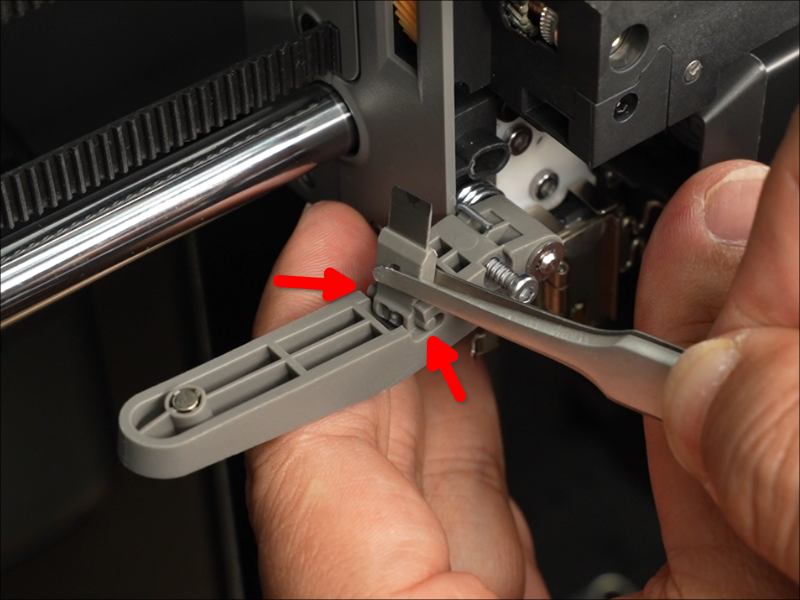

Coloque con cuidado la hoja del cortador de nuevo usando pinzas u herramientas similares.

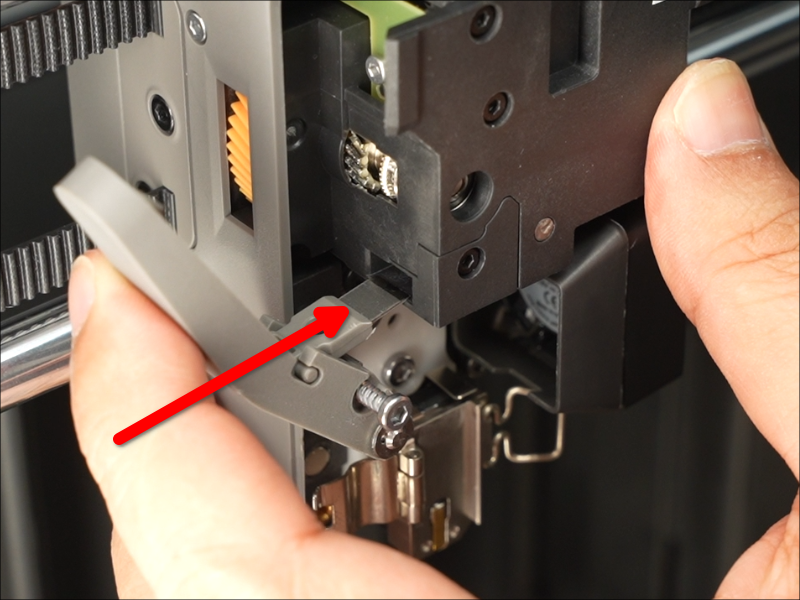

Introduzca la hoja en la ranura del cortador en el lateral del extrusor.
Apriete el tornillo de la palanca del cortador con una llave hexagonal.

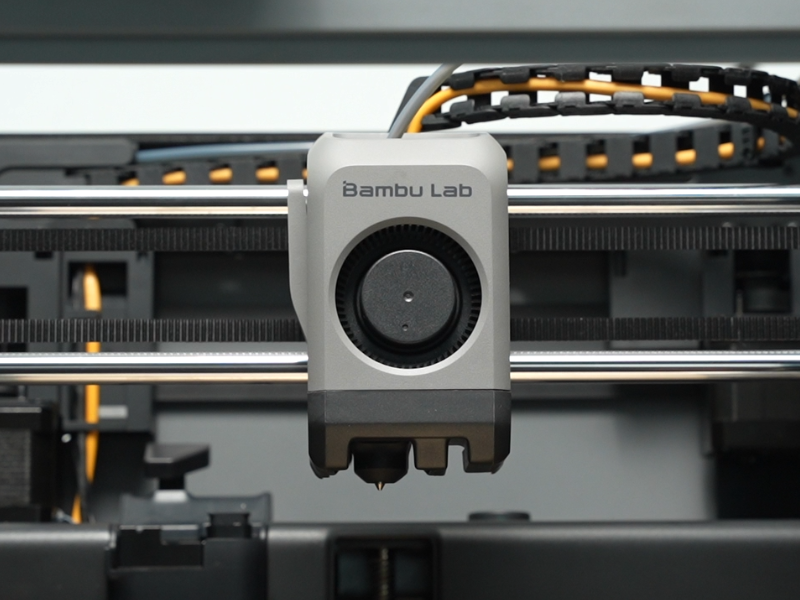

Paso 6: Reinstalar la cubierta frontal del cabezal
La cubierta frontal del cabezal está adherida magnéticamente: simplemente cierre en su lugar.
Verificación de funciones
Para asegurar que todo funcione correctamente, encienda la impresora y realice una calibración de homing y nivelado de cama. Si no hay errores durante el homing o el nivelado, el ajuste se ha completado con éxito.
