Panel Lateral Derecho
Al enfrentar la puerta frontal de la impresora, el panel lateral derecho se refiere al panel lateral derecho.
Cuándo Utilizar Esta Guía
- Daño físico en el panel lateral derecho
Herramientas y Materiales Necesarios
- Llave Allen H2.0
- Llave Allen H1.5
- Panel lateral derecho
Advertencia de Seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño en la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, utilice guantes aislantes para seguridad y tenga especial cuidado no deprimir, dañar ni aplicar presión a ningún cable, conector o placa de circuito expuesto. Además, la boquilla puede estar extremadamente caliente, por lo que nunca la toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para asistencia.
Consejo de Instalación: Hay dos clips en la parte inferior del panel lateral derecho con silicona blanca. Al retirar el panel lateral derecho, debe levantarlo con un poco de fuerza.
Retirando el Panel Lateral Derecho
Paso 1: Retirar el Soporte del Tubo PTFE, el Buffer de Filamento y el Panel Trasero
Consulte las siguientes guías de desmontaje para retirar el soporte del tubo PTFE, el buffer de filamento y el panel trasero en secuencia:

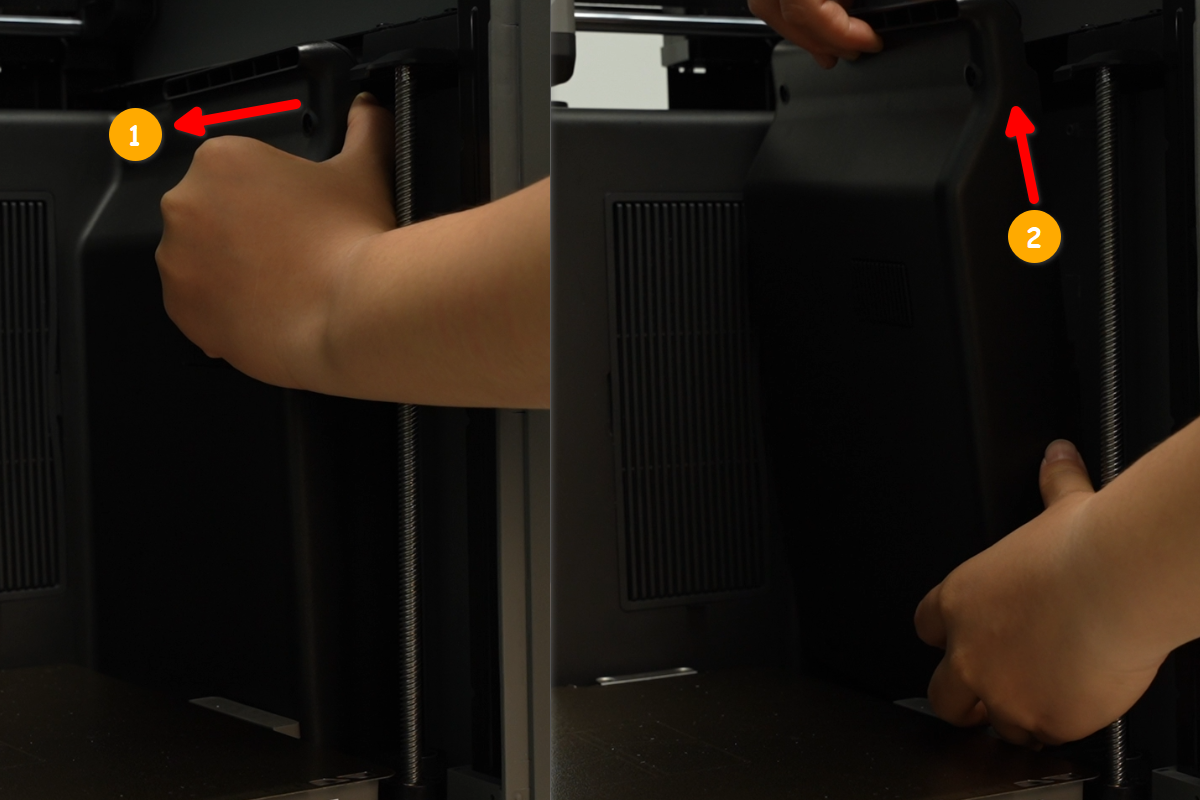

Paso 2: Retirar la Unidad de Conmutación de Flujo de Aire Adaptativo
Puede consultar las instrucciones para Reemplazar la Unidad de Conmutación de Flujo de Aire Adaptativo para retirar la unidad de conmutación de flujo de aire adaptativo.
Paso 3: Retirar la Pantalla y la Cubierta Frontal
Puede consultar las instrucciones para Reemplazar la Cubierta Frontal para retirar la pantalla y la cubierta frontal.
Paso 4: Retirar el Panel Lateral Derecho
Un total de 19 tornillos aseguran los paneles laterales.

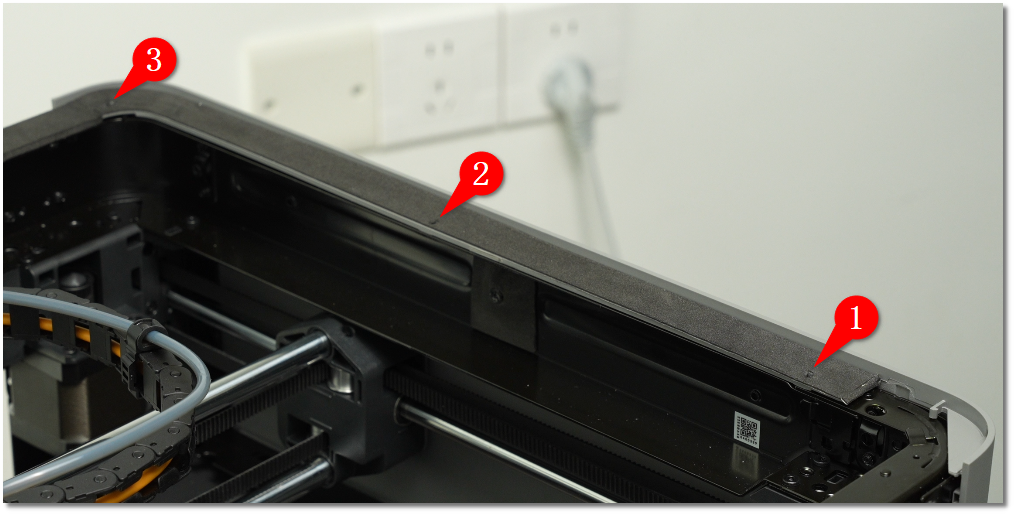

Use pinzas o un cuchillo para cortar la espuma, luego use una llave Allen H1.5 para retirar los tres tornillos en la parte superior del panel lateral derecho.

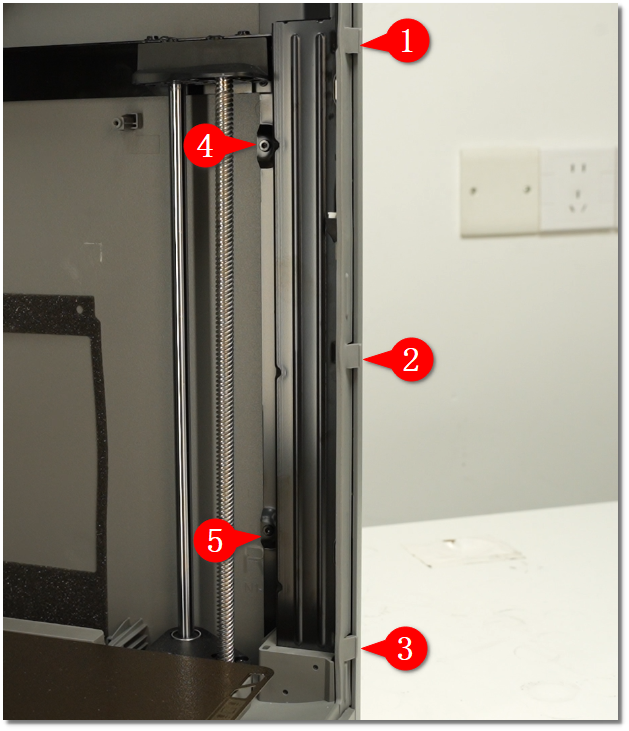

Use una llave Allen H2.0 para retirar los cinco tornillos en la columna frontal. Tres se encuentran en el hueco de la tira de silicona, y dos están cerca del tornillo lateral.

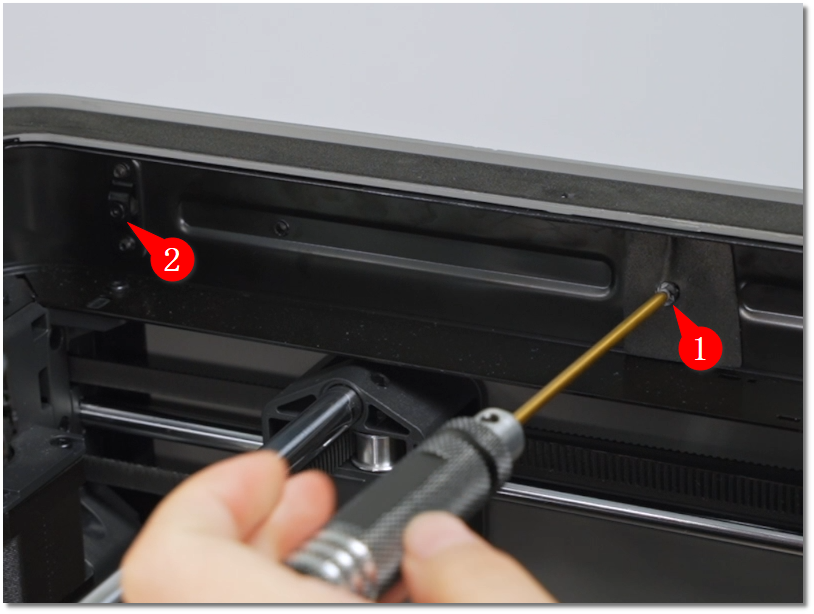

Use una llave Allen H2.0 para retirar los dos tornillos en la viga superior, uno de los cuales está cubierto con espuma.
Use una llave Allen H2.0 para retirar los cuatro tornillos en la parte trasera.

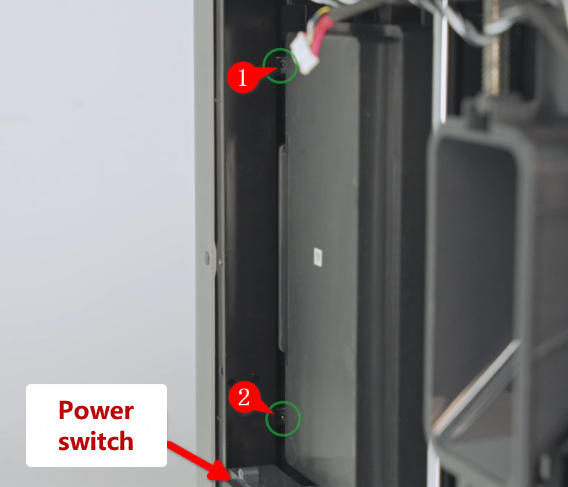

Use una llave Allen H2.0 para retirar los dos tornillos en la columna trasera derecha.

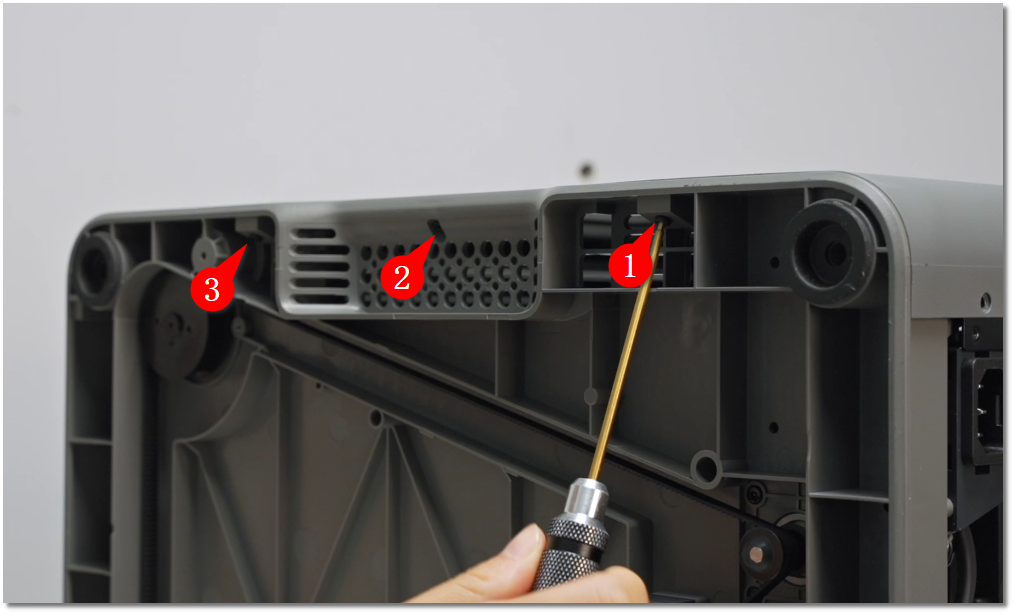

Coloque la impresora sobre su lado izquierdo y use una llave Allen H2.0 para retirar los tres tornillos en la parte inferior.

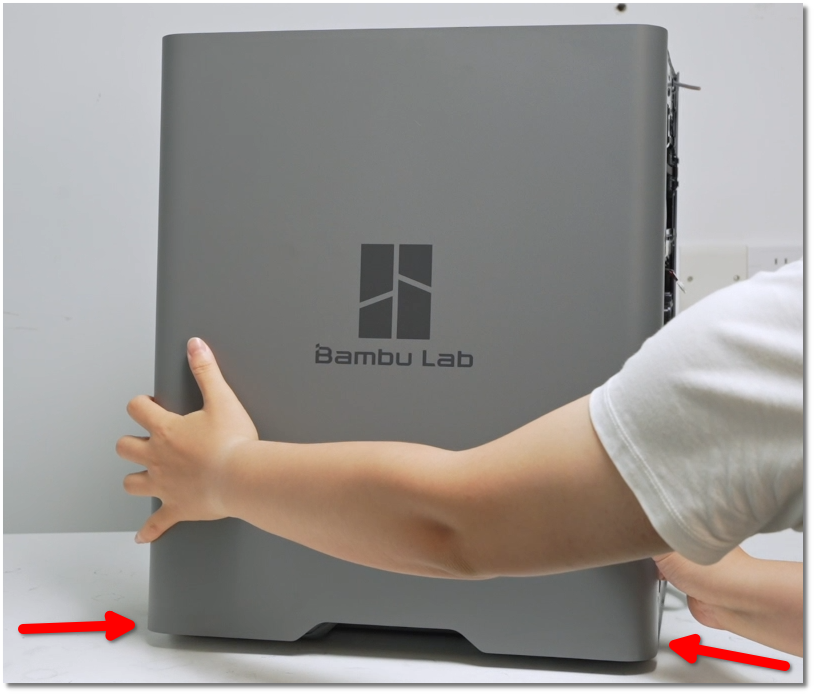

Coloque la impresora en posición vertical y retire el panel lateral derecho.
Instalando el Panel Lateral Derecho
Paso 1: Instalar el Panel Lateral Derecho

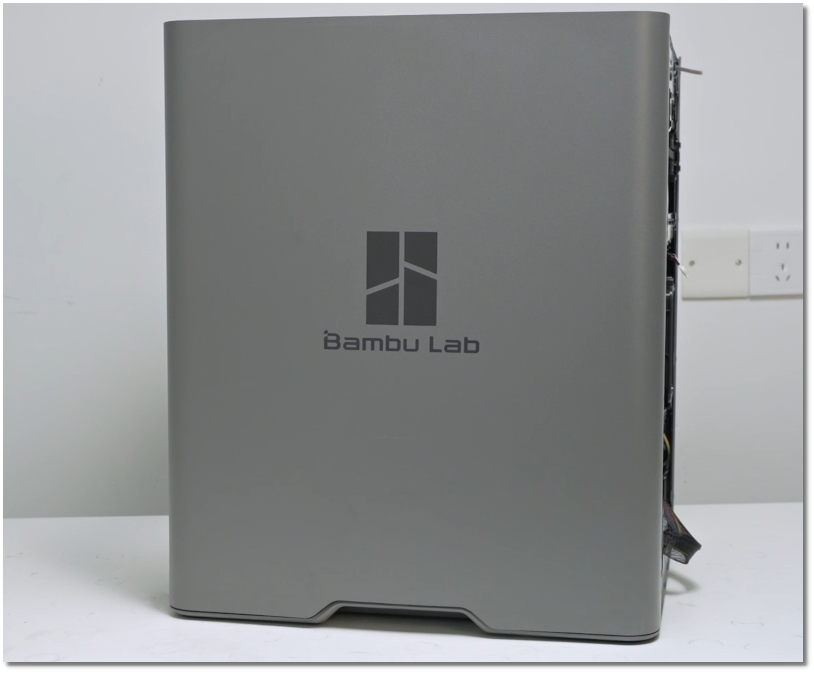

Coloque la impresora en posición vertical e instale el panel lateral derecho en el lado derecho de la impresora.
Use una llave Allen H2.0 para apretar los cinco tornillos en la columna frontal, tres de los cuales están en el hueco de la tira de silicona y los otros dos cerca del tornillo.
Use una llave Allen H2.0 para apretar los dos tornillos en la viga superior.
Use una llave Allen H2.0 para apretar los cuatro tornillos en la parte trasera.
Use una llave Allen H2.0 para apretar los dos tornillos en la columna trasera derecha.
Coloque la impresora sobre su lado izquierdo y apriete los tres tornillos en la parte inferior con una llave Allen H2.0.
Use una llave Allen H1.5 para apretar los tres tornillos en la parte superior del panel lateral derecho.
Paso 2: Instalar la Cubierta Frontal y la Pantalla
Puede consultar las instrucciones para Reemplazar la Cubierta Frontal para instalar la pantalla y la cubierta frontal.
Paso 3: Instalar la Unidad de Conmutación de Flujo de Aire Adaptativo
Puede consultar las instrucciones para Reemplazar la Unidad de Conmutación de Flujo de Aire Adaptativo para instalar la unidad de conmutación de flujo de aire adaptativo.
Paso 4: Instalar el Panel Trasero, el Buffer de Filamento y el Soporte del Tubo PTFE
Consulte las siguientes guías de desmontaje para instalar el panel trasero, el buffer de filamento y el soporte del tubo PTFE en secuencia:
Reemplazar el Panel Trasero
Reemplazar el Buffer de Filamento
Reemplazar el Soporte del Tubo PTFE
Verificación de Funcionalidad
- Encienda la impresora y verifique que la pantalla muestre correctamente.
- Oprima la pantalla para asegurar que responda correctamente.
- Verifique que el modo de ciclo se pueda cambiar normalmente.
Notas Finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, por favor envíe un ticket de soporte e incluya sus registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
