Extrusor
El extrusor P2S está equipado con tres accesorios independientes:

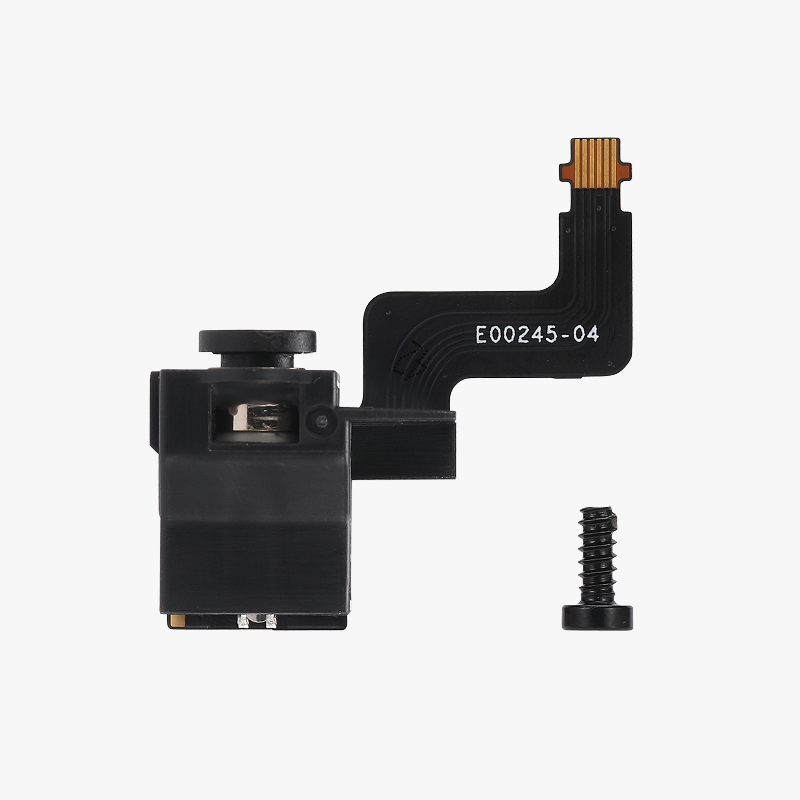

- Sensor de filamento del extrusor: Instalado en la parte superior del extrusor, funciona como sensor para detectar filamentos.

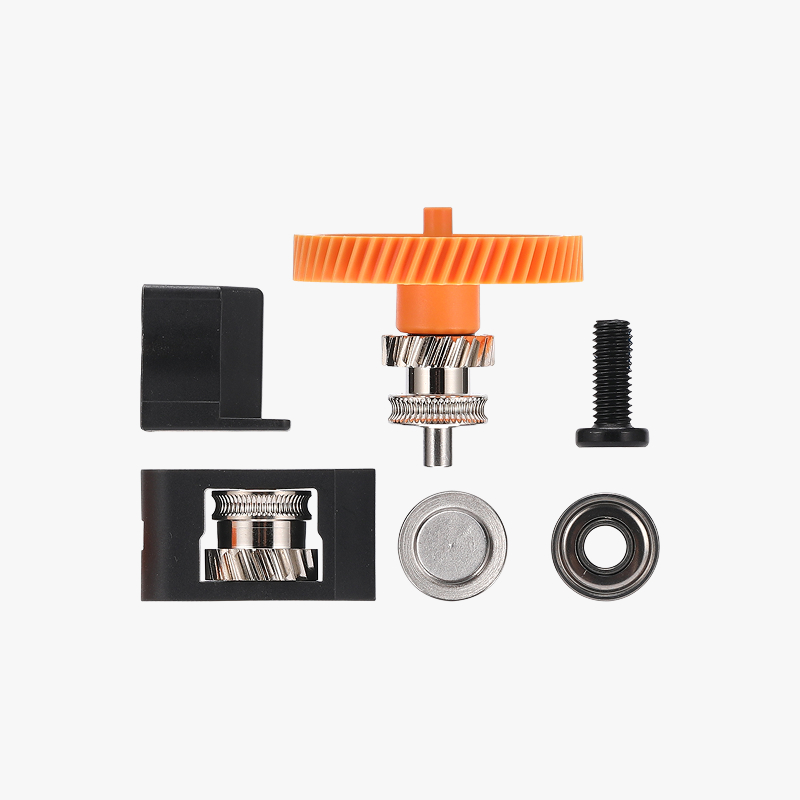

- Conjunto de engranaje del extrusor: Instalado dentro del extrusor, es accionado por el motor de extrusión para transportar el filamento al hotend o retraerlo del extrusor.

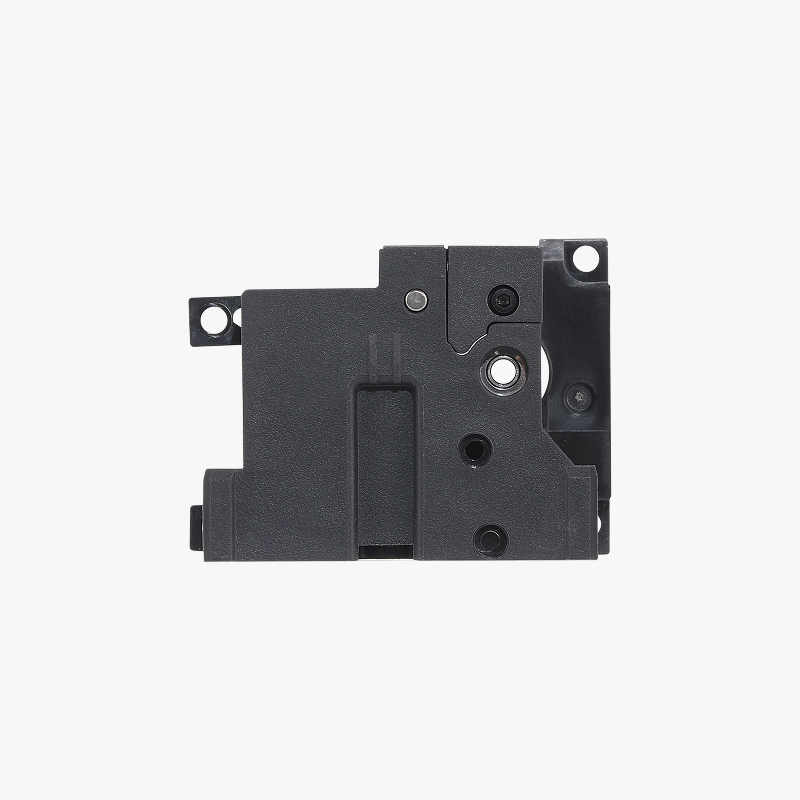

- Conjunto de cubierta frontal del extrusor: La carcasa exterior de la Unidad del Extrusor.
Cuándo usar esta guía
Situaciones comunes que requieren reemplazar el Conjunto de engranaje del extrusor:
- Desgaste de engranaje o cojinetes que causa anomalías en la impresión
- Si el soporte técnico de Bambu Lab recomienda reemplazar el conjunto de engranaje
Situaciones comunes que requieren reemplazar el Conjunto del sensor de filamento del extrusor:
- Si falla la función de detección de filamento
Situaciones comunes que requieren reemplazar la cubierta del cabezal:
- Si daños físicos afectan la usabilidad
Notas de instalación:
- Los tornillos utilizados para el sensor de filamento son los tornillos negros BT2-5. Verifique durante el ensamblaje, ya que tornillos excesivamente largos pueden dañar los componentes y causar anomalías en la detección.

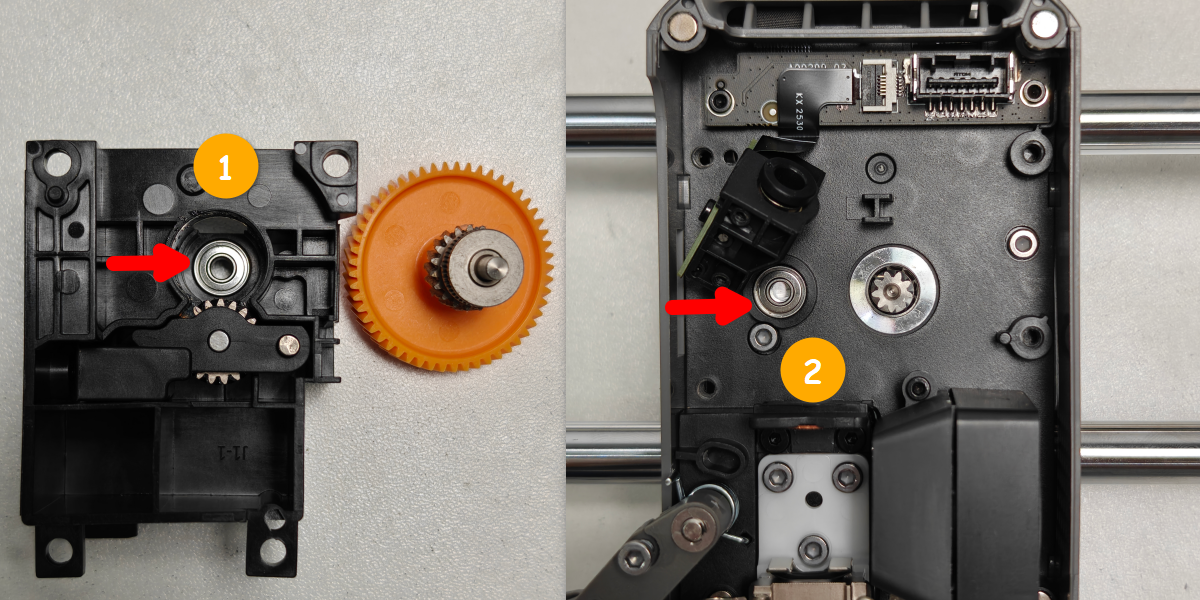

- Hay 2 cojinetes para la rueda de accionamiento amarilla del extrusor, instalados en la Cubierta Frontal de la Unidad del Extrusor y en la Carcasa del Cabezal.
- La tapa metálica debe estar en la parte superior del resorte, pero no dentro del bloque de sujeción.
Herramientas y materiales requeridos
- Piezas que deben reemplazarse: Conjunto del sensor de filamento del extrusor/conjunto de engranaje del extrusor/conjunto de cubierta del cabezal
- Llave Allen H1.5
- Llave Allen H2.0
- Pinzas
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño a la impresora o área circundante.
Cuando una tarea de mantenimiento requiere que la impresora esté encendida, use guantes aislantes para seguridad y tenga especial cuidado no deprimir, dañar ni aplicar presión a ningún cable, conector o placa de circuito expuesto. Además, la boquilla puede estar extremadamente caliente, por lo que nunca toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para asistencia.
Desmontaje del extrusor
Paso 1: Retirar la cubierta del cabezal
Consulte las instrucciones para Reemplazar la cubierta del cabezal para retirar la cubierta del cabezal.
Paso 2: Liberar el cortador
Sostenga la manija del cortador y use una llave Allen H2.0 para aflojar el tornillo de la manija, permitiendo que el cortador se desacople completamente del extrusor.
Paso 3: Retirar el extrusor

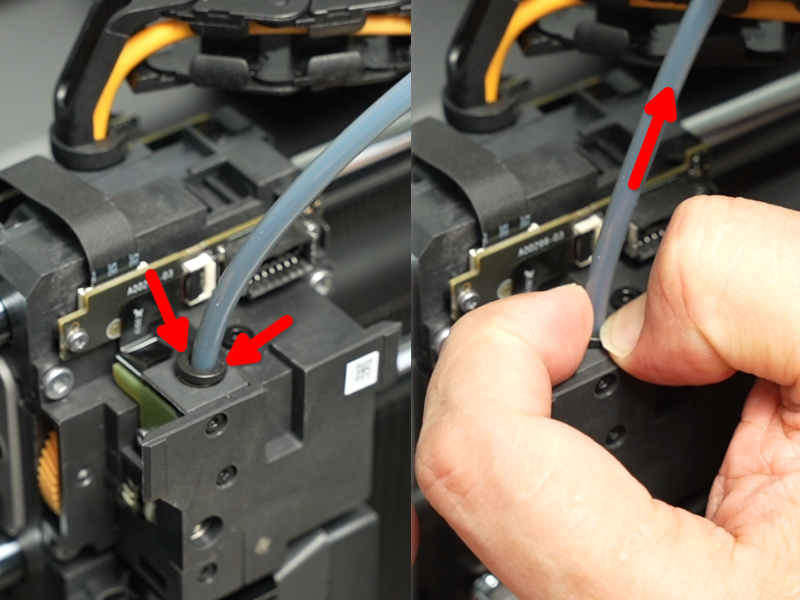

Presione el conector neumático y extraiga el tubo PTFE.
Use pinzas para abrir la cubierta del conector en la placa de interfaz del extrusor y desconecte el cable de la placa Hall de alimentación.
Use una llave Allen H2.0 para retirar los cuatro tornillos, luego retire el extrusor.
Al retirar este cable FPC, maneje con cuidado para evitar dañar el cable por fuerza excesiva.
Paso 4: Retirar el sensor de filamento del extrusor
Use una llave Allen H1.5 para retirar los dos tornillos y retire el sensor de filamento del extrusor.
Paso 5: Separar la cubierta frontal del extrusor y el conjunto de engranaje del extrusor
El extrusor contiene muchos componentes pequeños. Para evitar que se caigan, colóquelo en una superficie limpia con los engranajes hacia arriba.
Use una llave Allen H2.0 para aflojar el único tornillo y retire la rueda de accionamiento amarilla del extrusor.
Consejo:
Cuando el filamento está atascado entre la rueda de accionamiento y la rueda accionada del extrusor, es posible que no pueda retirar directamente el engranaje de accionamiento desde la parte frontal.
Si no puede retirarlo directamente, golpee el eje desde el lado trasero de la rueda de accionamiento para empujarlo hacia afuera. Golpee en la ubicación indicada a continuación:
El proceso de retiro es el siguiente:

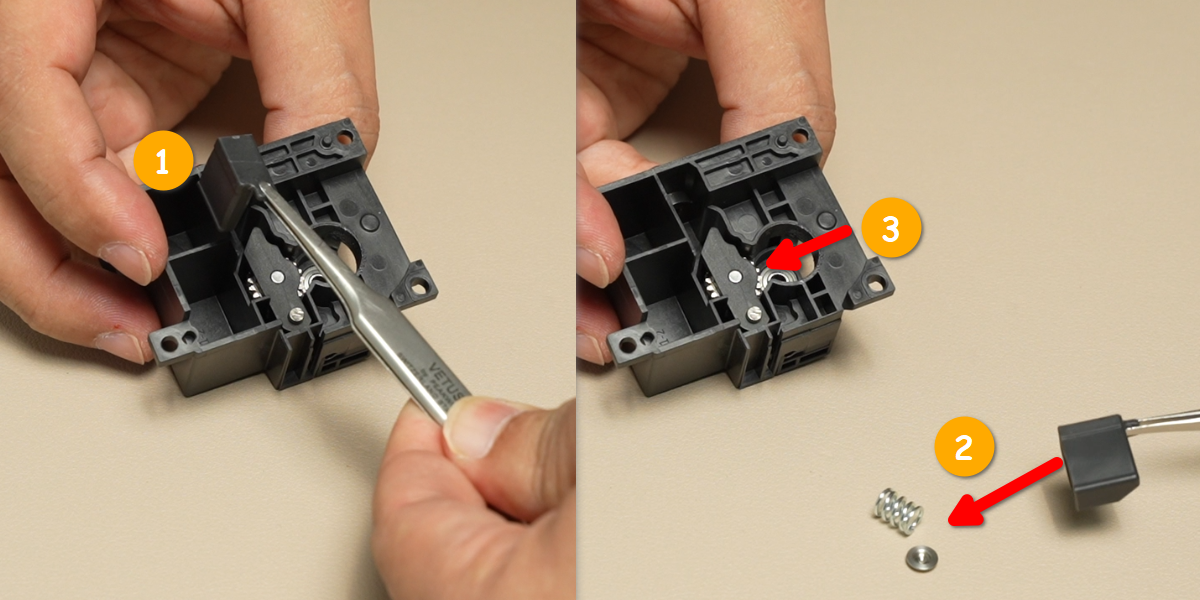

Retire el bloque de presión, la rueda accionada de extrusión y otros accesorios de la cubierta frontal del extrusor.
Montaje del extrusor
Paso 1: Instalar el engranaje del extrusor en la cubierta frontal

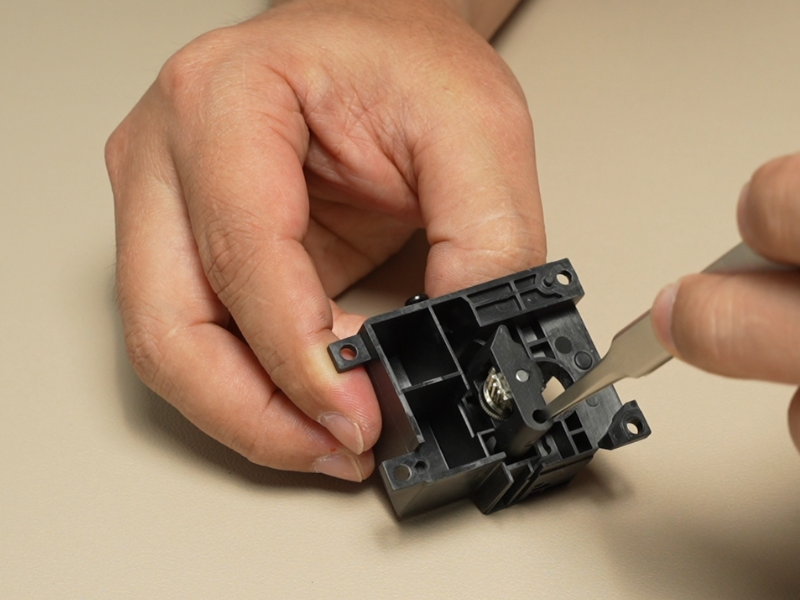

Instale la rueda accionada de extrusión en la cubierta frontal del extrusor.

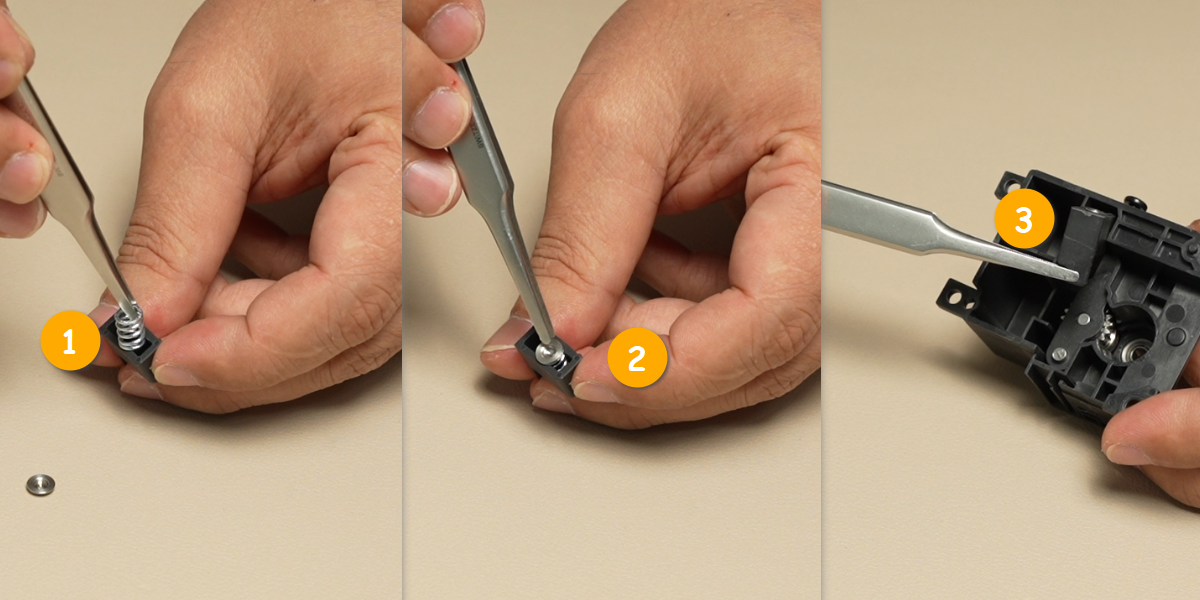

Instale el resorte y la tapa metálica en el bloque de sujeción, cerca de la rueda accionada de extrusión, e instale el bloque de sujeción en la cubierta frontal del extrusor.
Instale el conjunto de rueda de accionamiento de extrusión y apriete el único tornillo.
Paso 2: Instalar el sensor de filamento del extrusor
Instale el sensor de filamento del extrusor en el extrusor y apriete los dos tornillos.
Paso 3: Instalar el conjunto del extrusor

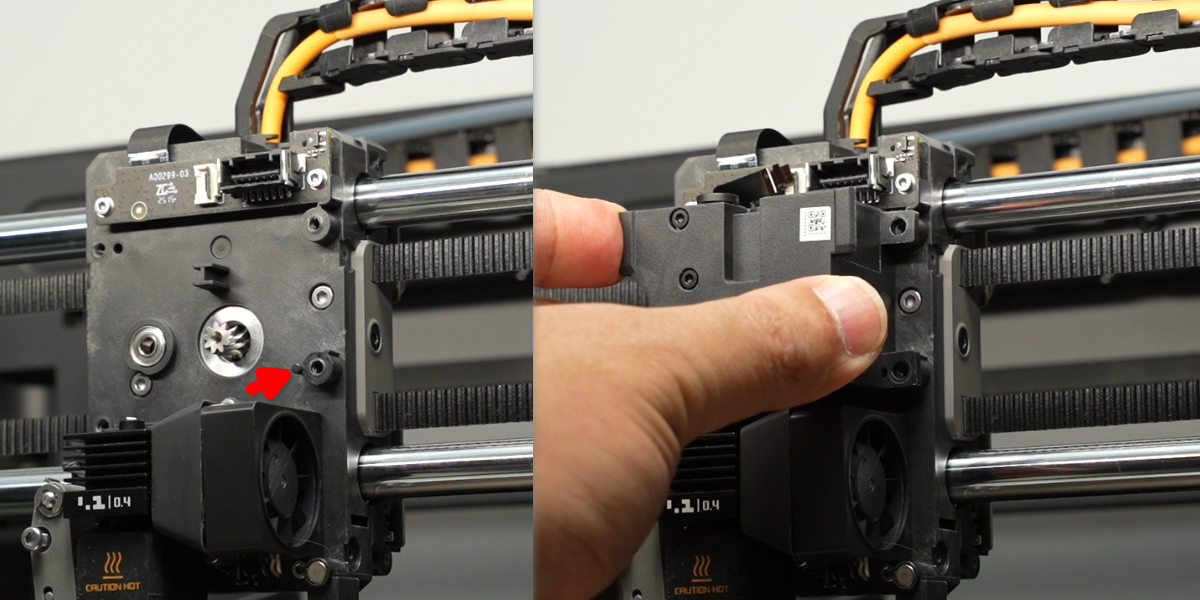

Instale el extrusor en la carcasa del cabezal.

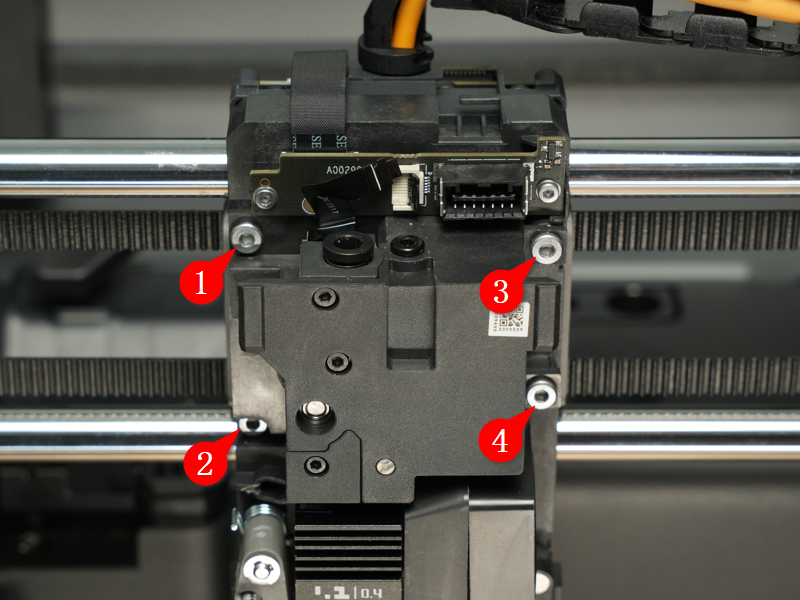

Apriete los cuatro tornillos.

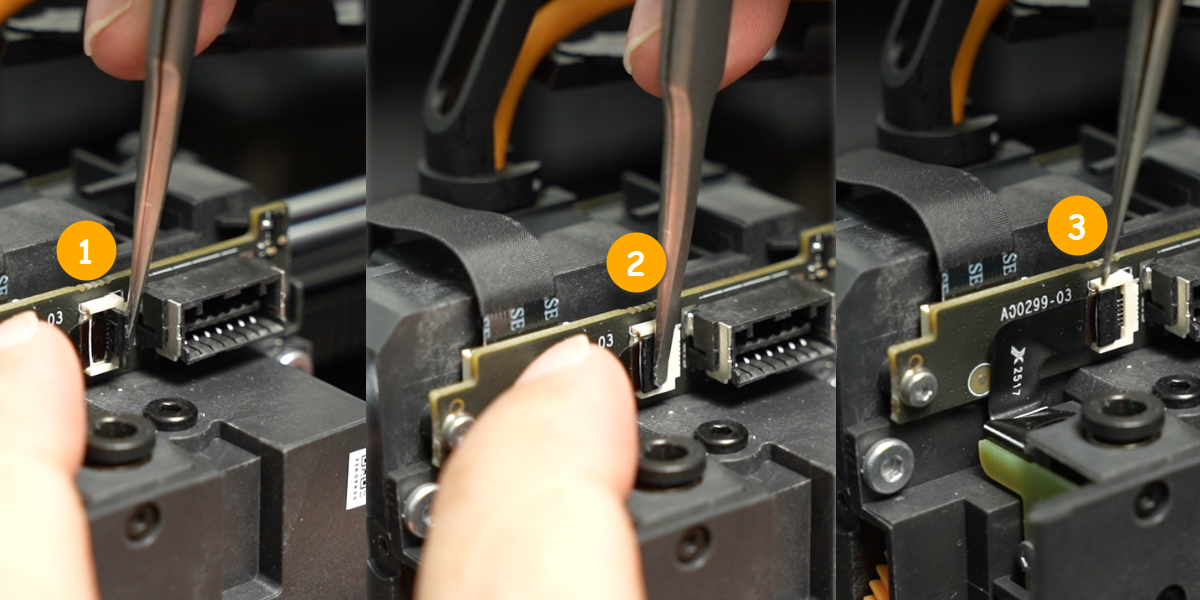

Conecte el cable del sensor de filamento del extrusor al conector en la placa de interfaz de extrusión. Cierre el conector y presione la cubierta del conector hacia abajo hasta que quede ajustada sobre el cable flexible.
Paso 4: Instalar el cortador

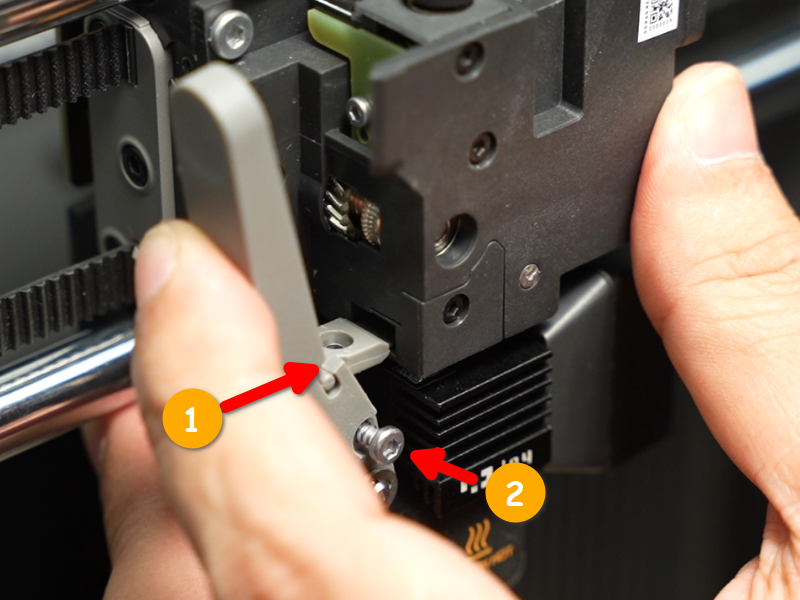

Sostenga la manija del cortador con la mano, deslice el cortador en el extrusor siguiendo la posición de la ranura del cortador del extrusor, y apriete el tornillo de la manija con una llave Allen.
Paso 5: Instalar la cubierta del cabezal
Consulte las instrucciones para Reemplazar la cubierta del cabezal para instalar la cubierta del cabezal.
Verificación de funcionamiento
- Asegúrese de que la manija se mueva suavemente.
- Encienda y verifique que la placa del sensor de filamento del extrusor detecte normalmente el estado de la línea de filamento.
- Encienda y confirme que el extrusor pueda ser accionado normalmente por el motor del extrusor.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya sus registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
