Placa TH/Placa de interfaz de extrusión/Placa TH FPC
Dado que el reemplazo de la placa TH, la placa de interfaz de extrusión y el cable FPC TH están estrechamente relacionados, hemos escrito esta guía de reemplazo en la misma wiki. Puede reemplazar las piezas de repuesto correspondientes según sus necesidades reales.

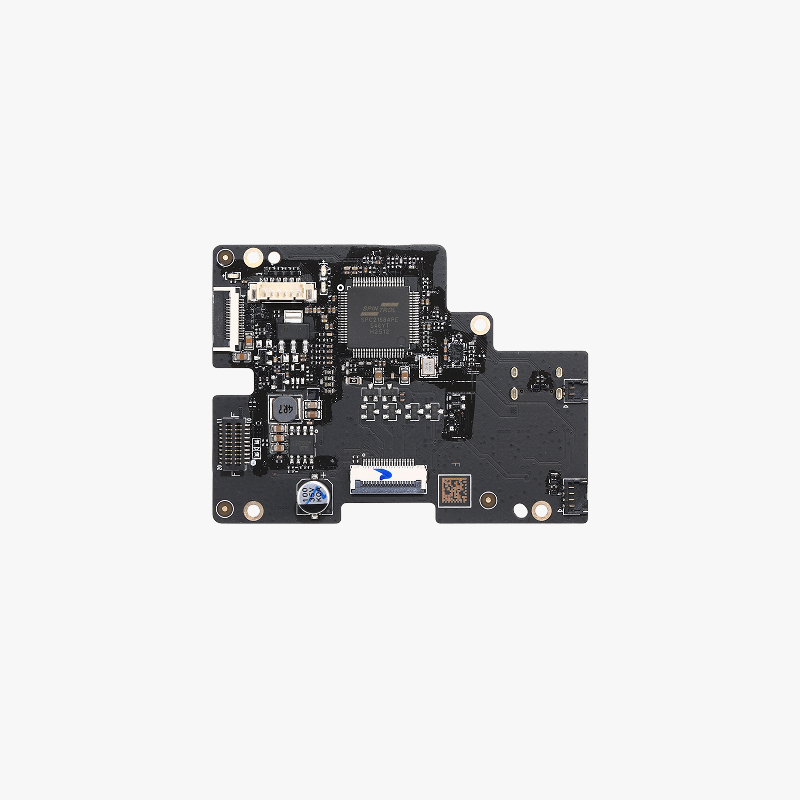

Placa TH: Una placa de circuito que implementa las acciones asociadas de la extrusión de filamento de la impresora (como alimentación, retención, retracción, ajuste de temperatura, etc.). El paquete de accesorios incluye la placa TH y los tornillos de fijación:
- Placa TH* 1
- Tornillo BT2x5* 4

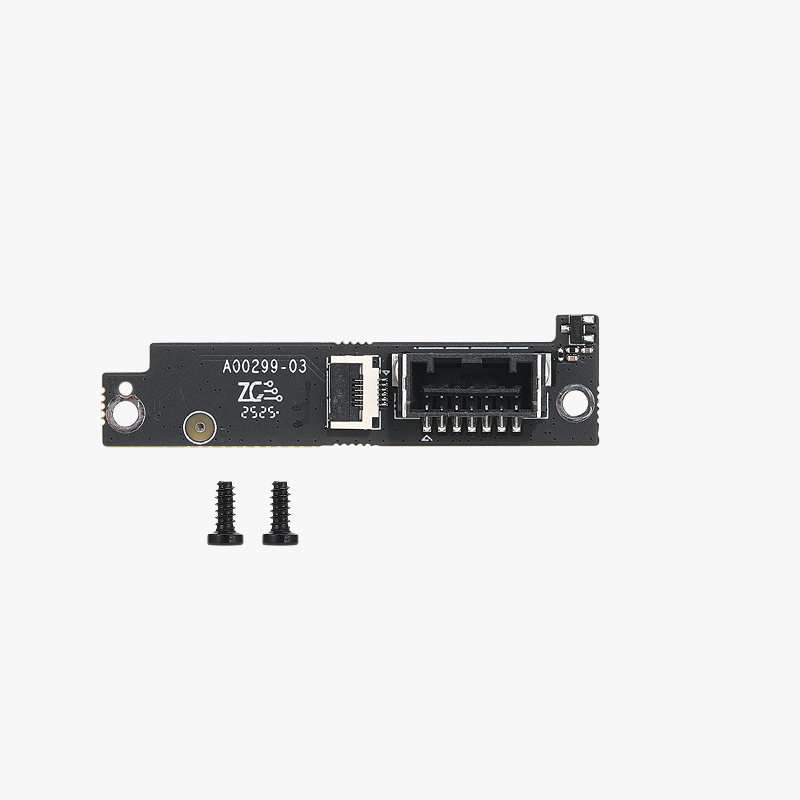

Placa de interfaz de extrusión: Esta placa de circuito conecta el extrusor y la interfaz del ventilador de enfriamiento de los componentes. El paquete de accesorios incluye la placa de interfaz de extrusión y sus tornillos de fijación:
- Placa de interfaz de extrusión* 1
- Tornillo BT2x5* 2

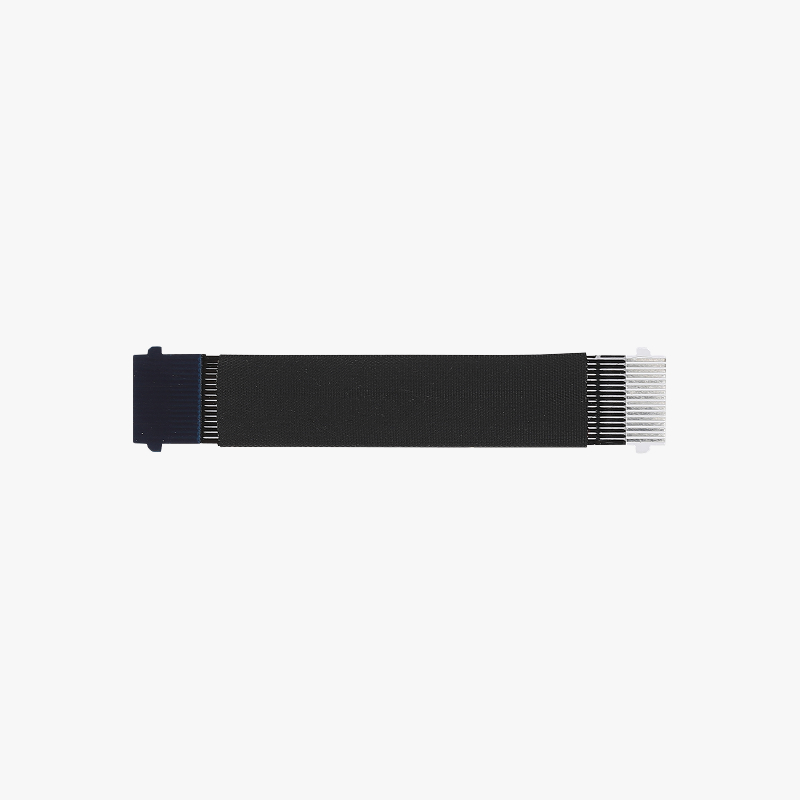

Cable FPC TH: Un cable flexible que conecta la placa TH con la placa de interfaz de extrusión. Solo se incluye un cable FPC TH en el paquete de accesorios.
Cuándo usar esta guía
- Los componentes, conectores o cables de la placa de circuito están claramente dañados, afectando su utilidad.
- Después de una inspección de intercambio o medición de herramientas, se confirma que el fallo es causado por los accesorios correspondientes.
- El soporte técnico de Bambu Lab ha confirmado que es necesario reemplazar la placa TH, la placa de interfaz de extrusión o el cable FPC TH.
Herramientas y materiales requeridos
- Piezas nuevas que necesitan ser reemplazadas
- Llave Allen H1.5
- Pinzas
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño a la impresora o área circundante.
Cuando una tarea de mantenimiento requiere que la impresora esté encendida, use guantes aislantes para seguridad y tenga especial cuidado no deprimir, dañar ni aplicar presión a ningún cable, conector o placa de circuito expuesto. Además, la boquilla puede estar extremadamente caliente, por lo que nunca toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para asistencia.
Conector de la placa TH
Retirar la placa de circuito del cabezal
Paso 1: Retirar la cubierta del cabezal
Consulte la página de wiki Reemplazo de la cubierta del cabezal para retirar la cubierta del cabezal.
Paso 2: Retirar la placa TH

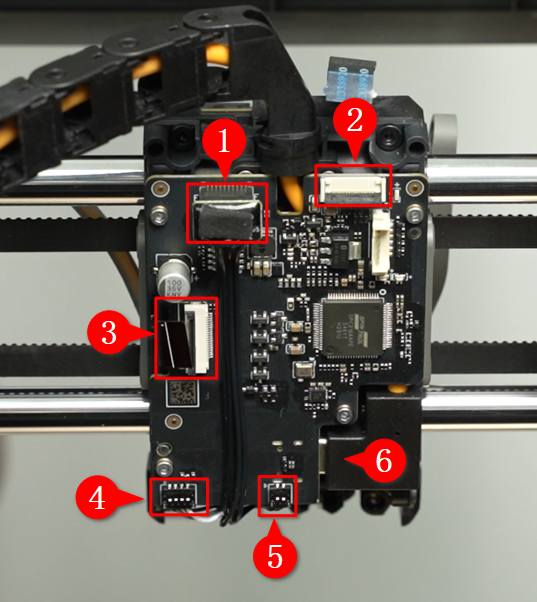

Abra los conectores del cable FPC TH y del cable del motor de extrusión, luego desconecte los cables.

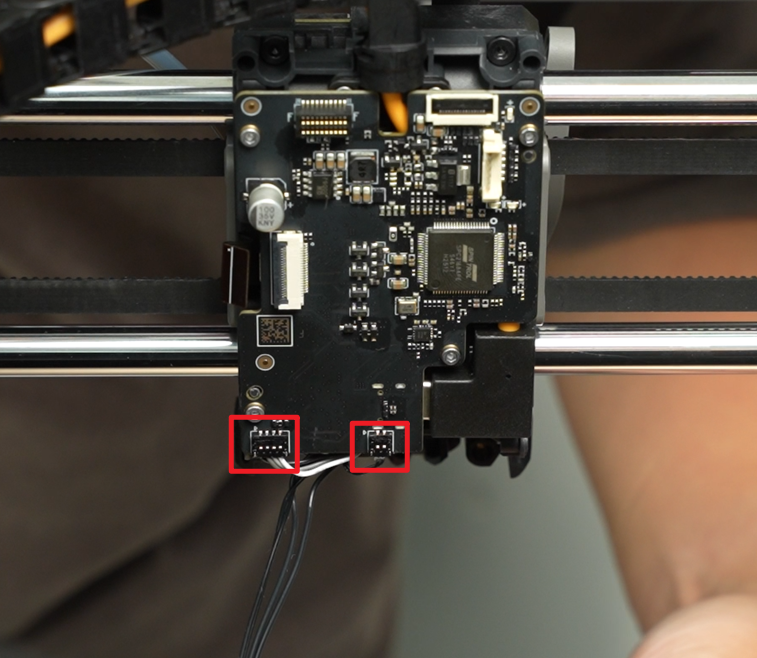

Retire la espuma y la cinta de la placa TH una por una, luego desconecte el montaje de calentamiento del hotend, el ventilador de enfriamiento del hotend y la bobina de corriente de eddy. Al desconectar los cables del ventilador del hotend y la bobina de corriente de eddy, tire perpendicularmente al conector. No aplique fuerza ni sacuda hacia los lados para evitar dañarlos.

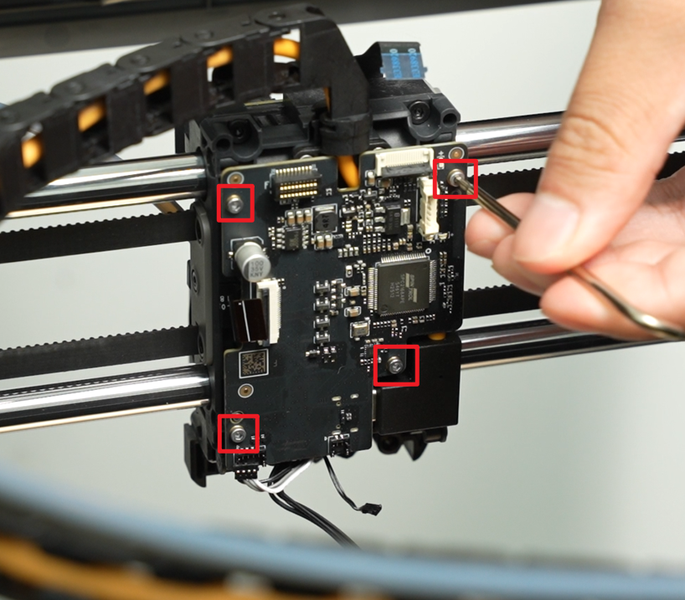

Use una llave Allen H1.5 para retirar los cuatro tornillos (BT2x5), desbloquee la placa TH, extraiga el cable del cabezal y luego retire la placa TH.
Paso 3: Retirar la placa de interfaz de extrusión y el cable FPC TH

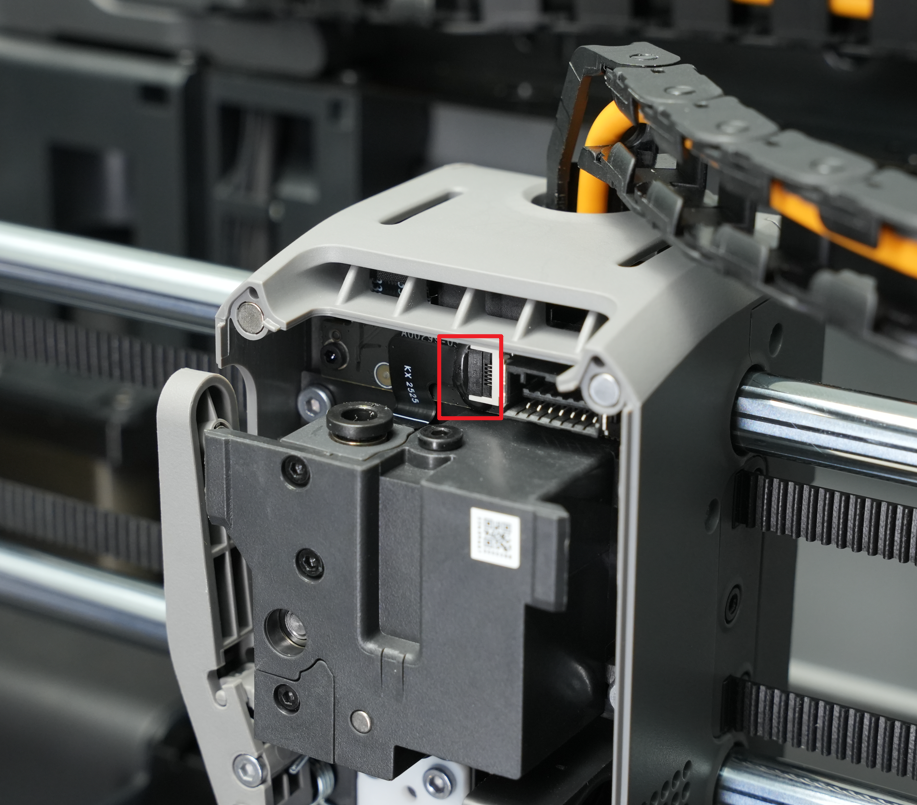

Abra la cubierta del conector del montaje del interruptor Hall y desconecte el cable del interruptor Hall.
Nota: Algunas máquinas tienen pegamento negro aplicado en el conector. Use pinzas para retirarlo y luego abra el conector. No se requiere pegamento adicional al reconectar.
Use una llave Allen H1.5 para retirar los dos tornillos (BT2x5) que fijan la placa de interfaz de extrusión, luego retire la placa de interfaz de extrusión.
Abra la pestaña del conector en la parte trasera de la placa de interfaz de extrusión y retire el cable FPC TH.
Instalar la placa de circuito del cabezal
Paso 1: Conectar el cable FPC TH
Conecte el cable FPC TH al conector en la parte trasera de la placa de interfaz de extrusión y encaje la cubierta.
Paso 2: Instalar la placa de interfaz de extrusión
Instale la placa de interfaz de extrusión por encima del extrusor y apriete los dos tornillos de fijación (BT2x5) usando una llave Allen H1.5.
Conecte el cable del interruptor Hall al conector de la placa de interfaz de extrusión y asegure la cubierta.
Paso 3: Instalar la placa TH
Conecte el cable del cabezal al conector en la parte trasera de la placa TH, luego instálela en la parte trasera del cabezal. Nota: El cable del cabezal debe quedar sujeto entre los dos clips de cable. La ruta del cable del cabezal se muestra en rojo.
Use una llave Allen H1.5 para apretar los cuatro tornillos de fijación de la placa TH (BT2x5).
Conecte los cables de la bobina de corriente de eddy al ventilador del hotend, asegurándose de que estén alineados y insertados completamente en el conector.

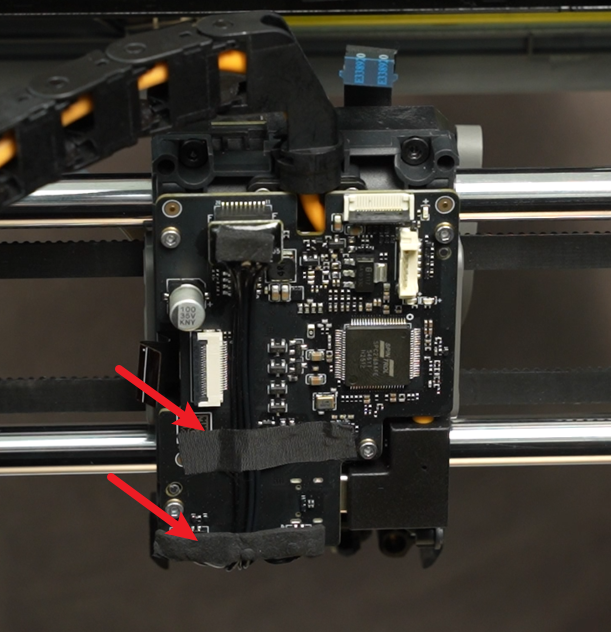

Conecte el cable del elemento de calentamiento del hotend y vuelva a colocar la espuma y la cinta.
Conecte por separado el cable del motor de extrusión y el cable FPC TH, luego asegure la cubierta.
Paso 4: Instalar la cubierta del cabezal
Consulte las instrucciones para "reemplazar la casa del cabezal" para instalar la casa del cabezal.
Verificación de Funcionalidad
Conecte la fuente de alimentación, encienda la impresora, realice la operación de calibración y verifique que la operación de calibración proceda normalmente.
Si surge algún problema, revise los pasos realizados y verifique todas las conexiones antes de intentarlo nuevamente. Si el problema persiste, comuníquese con el equipo de soporte técnico de Bambu Lab para obtener asistencia adicional.
Notas Finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema no se resuelve, presente un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde de inmediato a preguntas comunes y le brinda guía operativa.
