Motor servo de extrusor X3508
El motor servo de extrusor X3508 utilizado en el P2S es un motor servo de alta precisión desarrollado por Bambu Lab. Controla con precisión la alimentación, parada y retracción del filamento, siendo un componente clave para garantizar la calidad e éxito de la impresión. El paquete de accesorios incluye el motor de extrusor y los tornillos de montaje.
- Motor servo de extrusor X3508* 1
- Tornillo M2.5x5* 2
Cuándo utilizar esta guía
- El motor servo de extrusor está dañado y no puede funcionar.
Herramientas y materiales requeridos
- Nuevo motor servo de extrusor X3508
- Tornillo M2.5x5* 2
- Llave Allen H2.0
- Llave Allen H1.5
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño en la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, use guantes aislantes para seguridad y tenga especial cuidado no deprimir, dañar ni aplicar presión a ningún cable, conector o placa de circuito expuesto. Además, la boquilla puede estar extremadamente caliente, por lo que nunca la toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para recibir asistencia.
Retirar el motor servo de extrusor
Paso 1: Retirar la cubierta del cabezal
Consulte la wiki: Reemplazar la cubierta del cabezal para instrucciones sobre cómo retirar la cubierta del cabezal.
Paso 2: Retirar el extrusor
Consulte la wiki: Reemplazar componentes del extrusor para instrucciones sobre cómo retirar el extrusor.

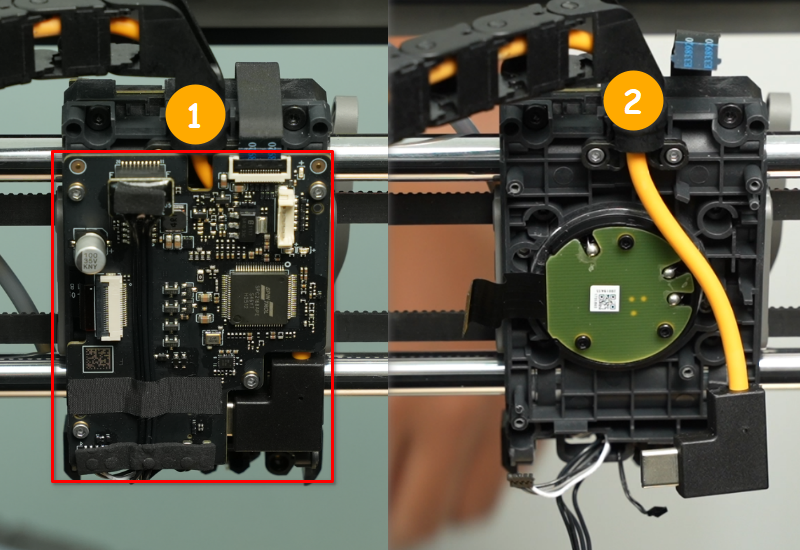

Paso 3: Retirar la placa TH
Consulte la wiki: Reemplazar la placa del cabezal para instrucciones sobre cómo retirar la placa TH.
Paso 4: Retirar el motor servo de extrusor
Utilice una llave Allen H2.0 para retirar los dos tornillos de fijación del motor servo de extrusor (M2.5x5), y luego retire el motor servo de extrusor 3508 del cabezal.
Instalar el motor servo de extrusor
Paso 1: Instalar el motor de extrusor
Consulte la orientación de instalación en la figura siguiente (con el cable del motor servo de extrusor orientado hacia la izquierda), e instale el motor servo de extrusor en el cabezal. Luego, utilice una llave Allen H2.0 para apretar los dos tornillos de montaje M2.5×5.
Nota: Sostenga el motor servo de extrusor con la mano para evitar que caiga.

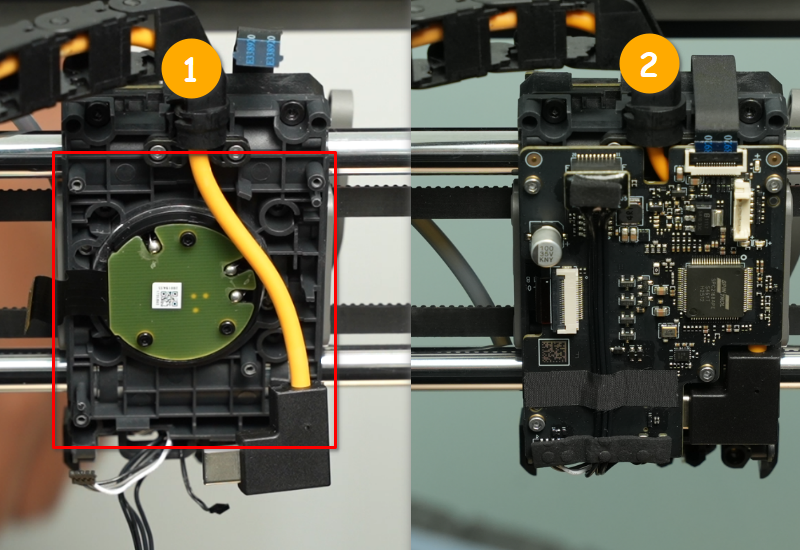

Paso 2: Instalar la placa TH
Consulte la wiki: Reemplazar la placa del cabezal para instrucciones sobre cómo instalar la placa TH.

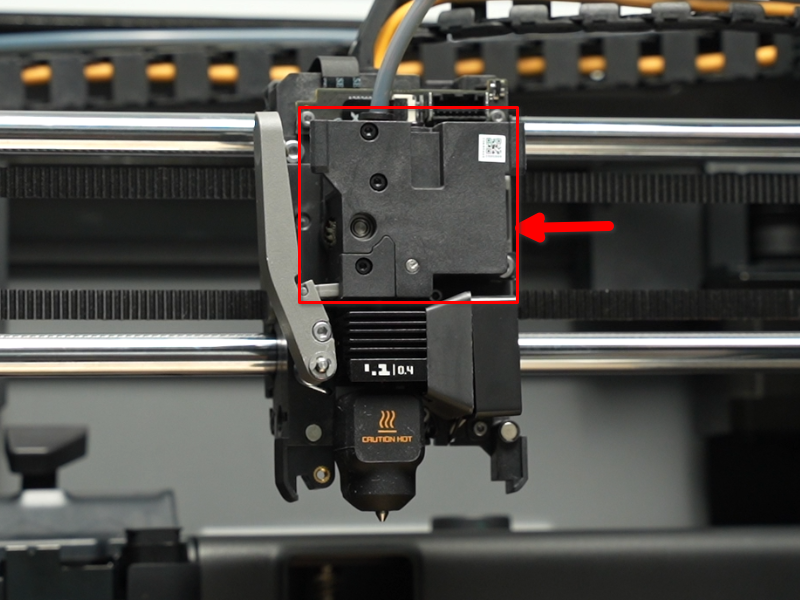

Paso 3: Instalar el extrusor
Consulte la wiki: Reemplazar componentes del extrusor para instrucciones sobre cómo instalar el extrusor.
Paso 4: Instalar la cubierta del cabezal
Consulte la wiki: Reemplazar la cubierta del cabezal para instrucciones sobre cómo instalar la cubierta del cabezal.
Verificación de funcionamiento
Conecte la fuente de alimentación, encienda la impresora y verifique que el extrusor pueda extruir el filamento de forma normal.
Si encuentra problemas, revierta sus pasos y asegúrese de que todas las conexiones estén seguras antes de intentarlo nuevamente. Si el problema persiste, contacte al soporte técnico de Bambu Lab para recibir asistencia adicional.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema no se resuelve, por favor envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y proporciona orientación operativa.
