Cortador de filamento y palanca del cortador de filamento
La palanca del cortador de filamento es una palanca o manija montada en el cabezal con una hoja fija que se utiliza para cortar el filamento cargado justo por encima del hotend, con el fin de retirar el filamento antiguo y alimentar filamento nuevo.
Cuándo utilizar esta guía
- La palanca del cortador de filamento está físicamente dañada
Herramientas y materiales requeridos

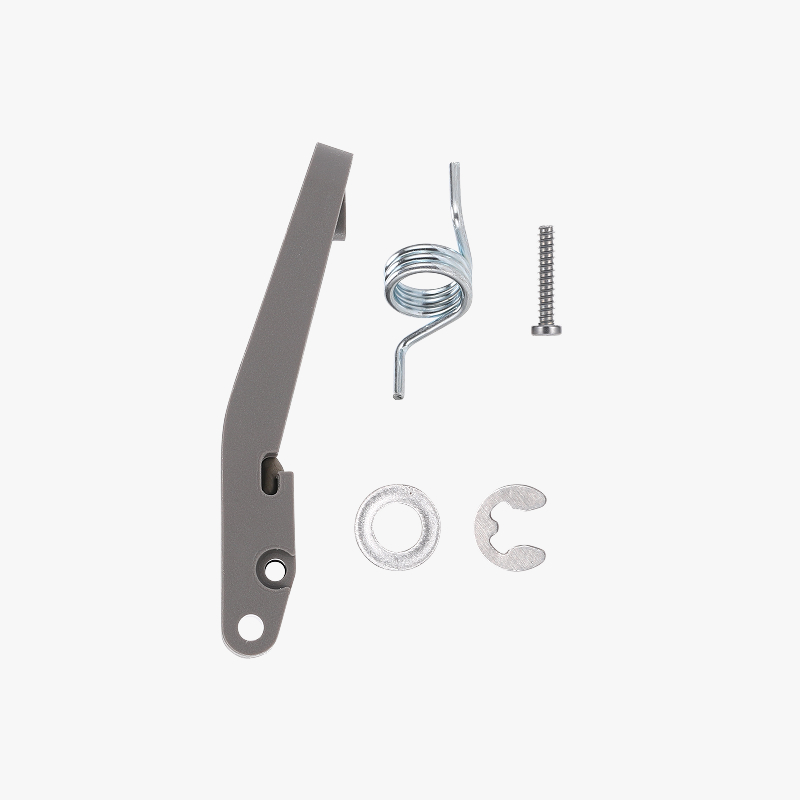

- Palanca del cortador de filamento
- Llave Allen H2.0
- Pinzas
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño a la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, use guantes aislantes para seguridad y tenga especial cuidado de no atrapar, dañar ni ejercer presión sobre cables, conectores o placas de circuito expuestos. Además, la boquilla puede estar extremadamente caliente, por lo que nunca toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para recibir asistencia.
¡Cuidado!
La hoja montada en la palanca del cortador de filamento es muy afilada. Preste atención a su posición y tenga cuidado de no tocarla al manipular la palanca.
Retirar la palanca del cortador
Paso 1: Abrir la cubierta frontal del cabezal
Abra la cubierta del cabezal apretando los lados cerca de la parte inferior y tirando. Coloque la cubierta del filamento sobre el cabezal y fuera del camino, teniendo cuidado de no tirar de los cables aún conectados.
Paso 2: Liberar la palanca del cortador

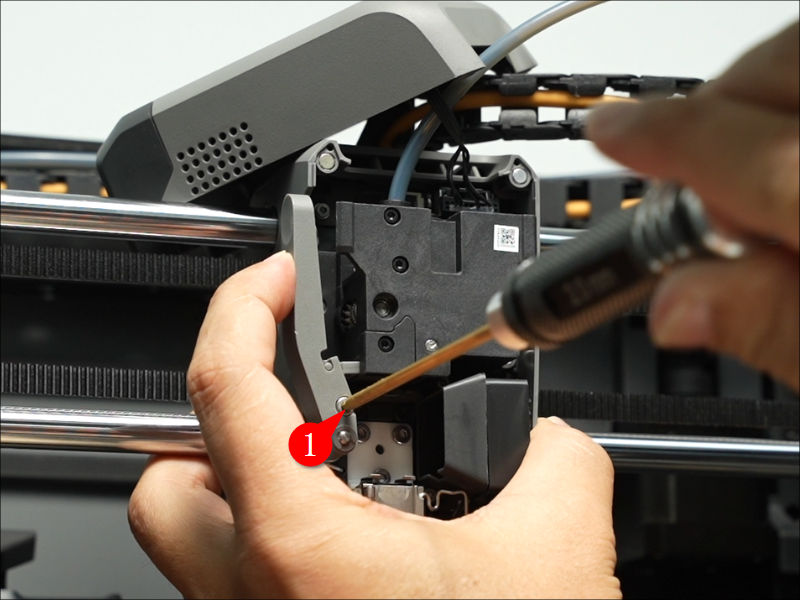

Aplaste ligeramente la palanca del cortador de filamento con una mano mientras afloja el tornillo de bloqueo con la llave Allen H2.0.
Una vez que el tornillo esté suficientemente aflojado, gire el cortador de filamento completamente alejado del cabezal.
Paso 3: Retirar la hoja del cortador
Retire el cortador de la palanca con pinzas, teniendo mucho cuidado de no tocar la hoja afilada. El cortador debe moverse hacia la izquierda para que sus pines salgan del lado abierto de sus ranuras y se libere.
Paso 4: Retirar la palanca del cortador
La clip de bloqueo circular puede salir repentinamente durante la retirada, así que prepárese para su liberación.

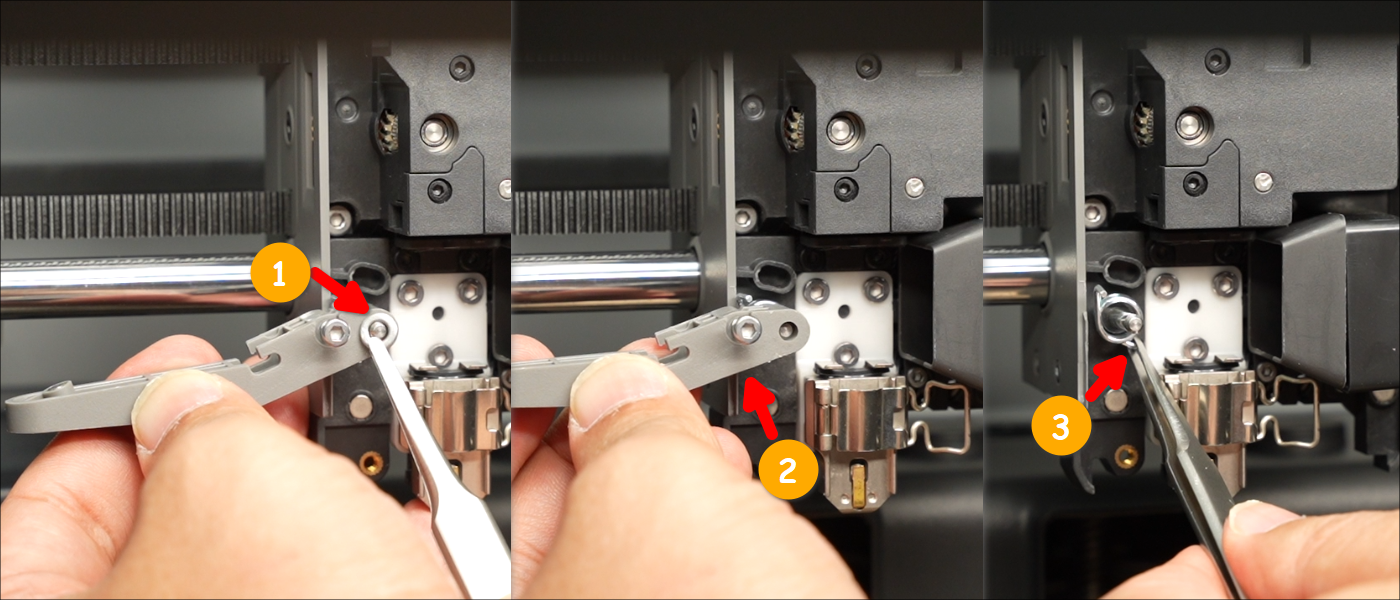

Use una herramienta para empujar cuidadosamente el clip circular de bloqueo fuera del pin de la palanca del filamento. Asegúrese de tener un agarre firme sobre el clip con la mano o las pinzas y tire de él hasta quitarlo por completo.
Retire la arandela y tire de la palanca del cortador de filamento fuera de su pin. Retire o registre el resorte radial que permanece en el pin de la palanca del filamento.
Instalar la palanca del cortador
Paso 1: Instalar la palanca del cortador y el clip

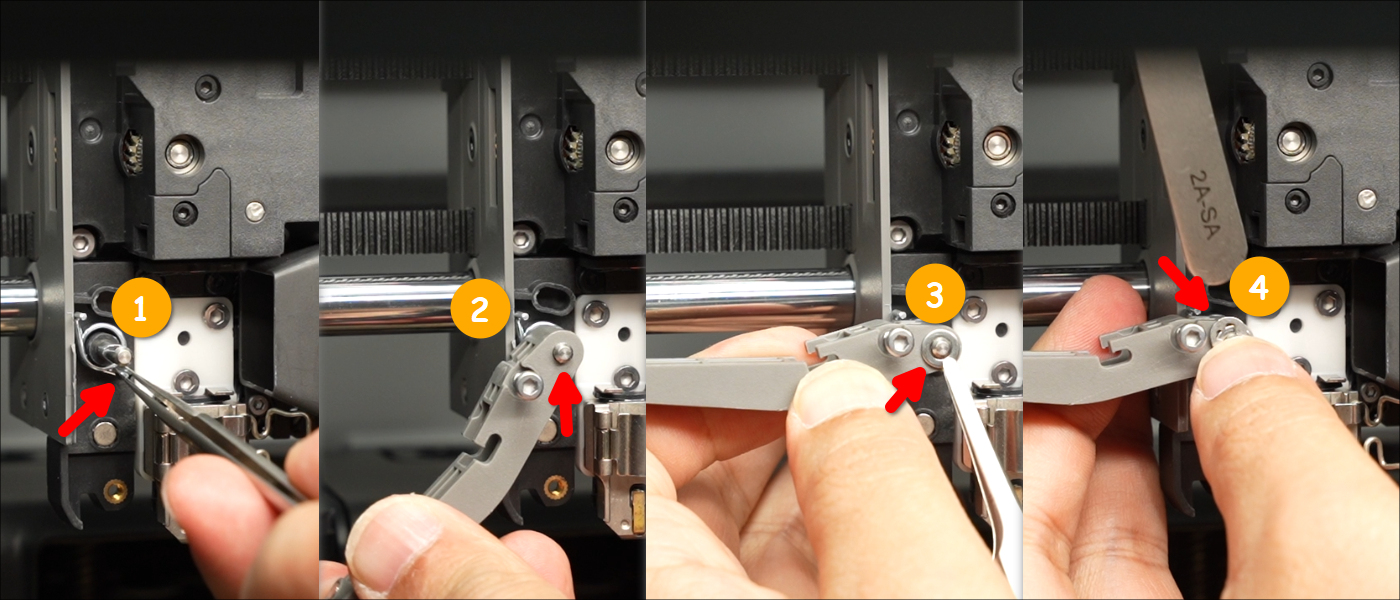

Coloque el resorte radial sobre el pin de la palanca del cortador en la orientación mostrada en el primer panel de la imagen siguiente. Coloque la palanca del cortador de filamento de repuesto sobre el pin, luego la arandela, y finalmente reemplace el clip sobre el pin para mantener todo en su lugar.
Paso 2: Instalar la hoja del cortador
Sostenga la palanca del cortador con una mano y coloque la hoja del cortador con un par de pinzas, insertando sus pines en el extremo abierto de las ranuras de la palanca.

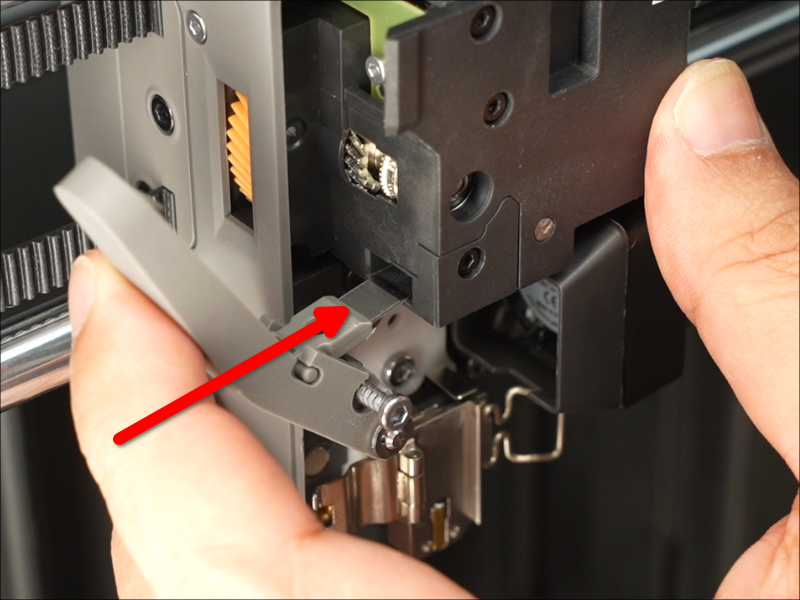

Gire la palanca del cortador de filamento (con el tornillo de bloqueo aflojado y fuera del camino) hacia su posición correcta, asegurándose de que la hoja del cortador esté insertada en su ranura.
Apriete el tornillo de la palanca del cortador con la llave Allen H2.0.
Paso 3: Cerrar la cubierta frontal del cabezal
Coloque la cubierta frontal del cabezal de vuelta en su posición, permitiendo que los imanes la atraigan a su lugar correcto.
Verificación de funcionamiento
Asegúrese de que la palanca del cortador de filamento pueda ser presionada completamente hacia la ruta del filamento y que se libere completamente por sí misma.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, por favor envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
