Tutorial de Instalación de la Base Inferior del A1

Última actualización el Apr 25, 2026

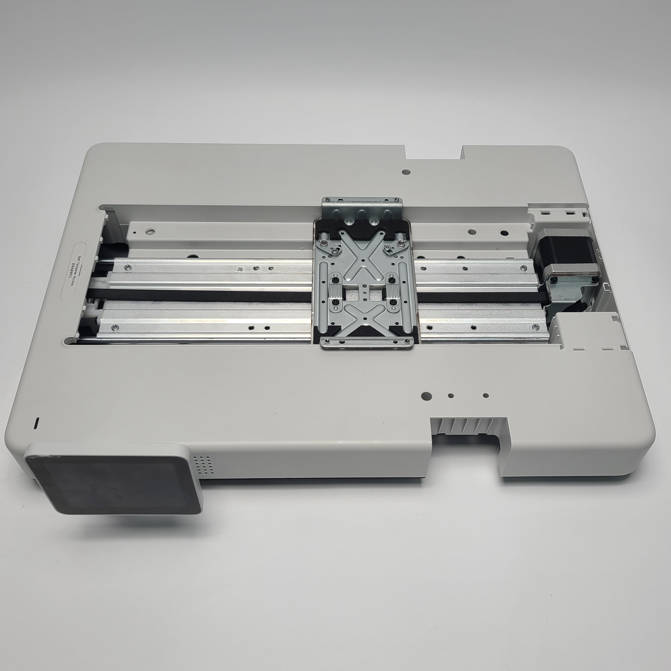

Base Inferior A1

La Base Inferior A1 consta de Cama Caliente, Montaje del Eje Y, Pantalla Táctil, Cubiertas Frontal y Trasera, Placa AC, Placa Principal, Fuente de Alimentación e Interruptor de Alimentación.

Tutorial de Desmontaje de Piezas Relacionadas

Este artículo proporcionará pautas y precauciones para el desmontaje y montaje del conjunto de la base inferior del A1. Si desea desmontar otras piezas principales de la impresora, puede hacer clic en los siguientes enlaces para obtener detalles.

Si desea desmontar la impresora A1 en sus componentes principales y luego volver a montarla para formar una impresora completa, consulte Tutorial de Instalación A1 | Bambu Lab Wiki.

Lista de Herramientas

  • Llave hexagonal H2.0/H1.5

  • Destornillador cruz

  • Pinzas planas

Operación Preliminar

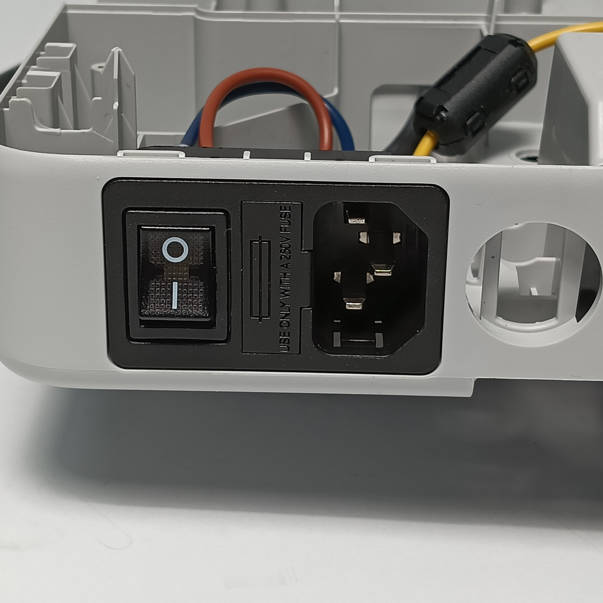

Antes de realizar la operación, asegúrese de apagar la impresora.

Advertencia de Seguridad

❗❗ IMPORTANTE Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluyendo los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que conlleva daños adicionales en los componentes electrónicos y riesgos de seguridad. Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas piezas, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños. Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva. Si tiene preocupaciones o preguntas sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle con rapidez y brindarle la asistencia que necesite.

Desmontaje de la Base Inferior A1

Paso 1 - Retire las Cubiertas Inferiores

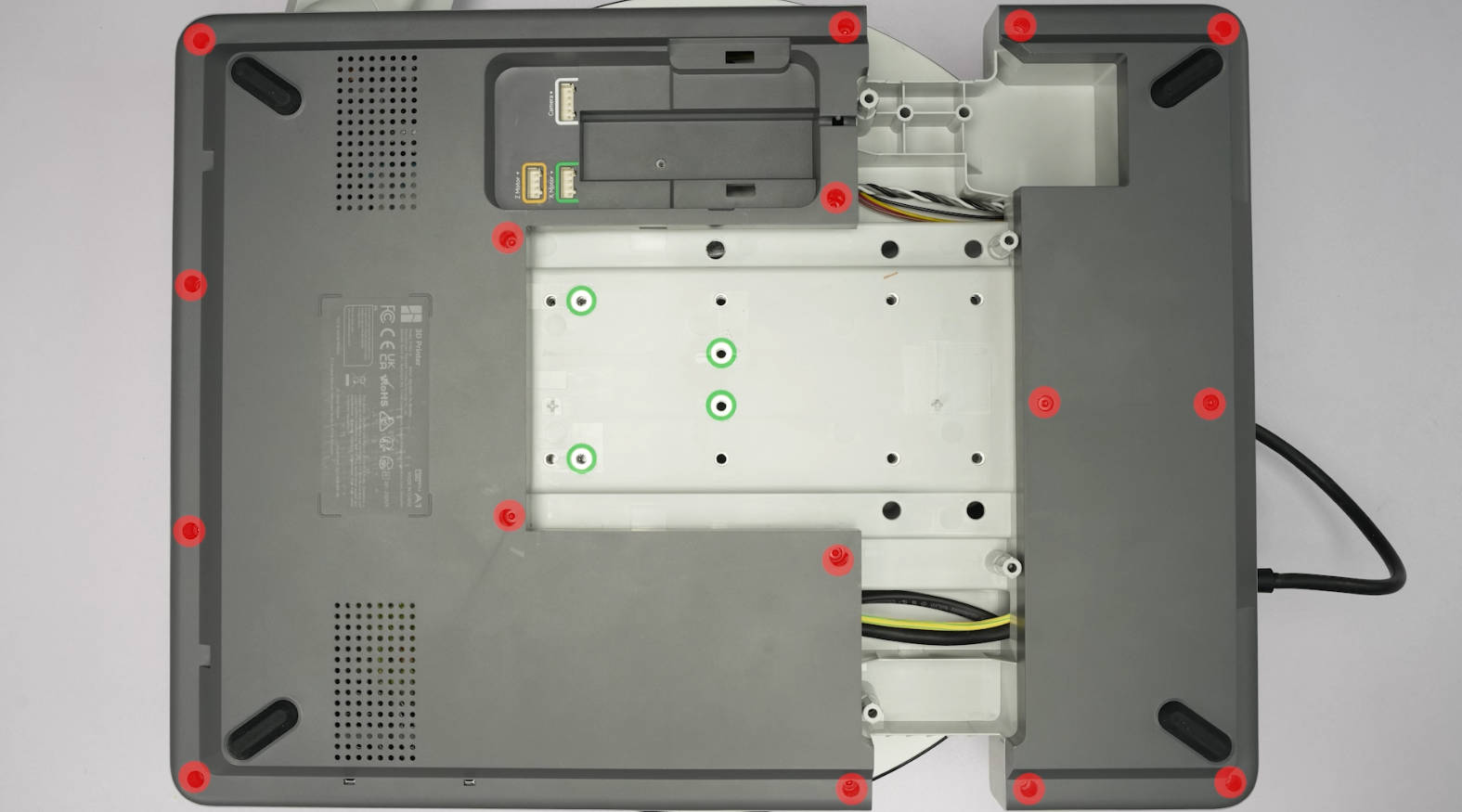

Retire los tornillos marcados en rojo para quitar la cubierta inferior.

Paso 2 - Retire la Pantalla Táctil

Puede consultar Guía de Desmontaje de Pantalla - A1 | Bambu Lab Wiki para información detallada.

Paso 3 - Retire la Placa de Conexión AMS

Desconecte el cable, retire 2 tornillos con una llave hexagonal H1.5 y retire la Placa de Conexión AMS.

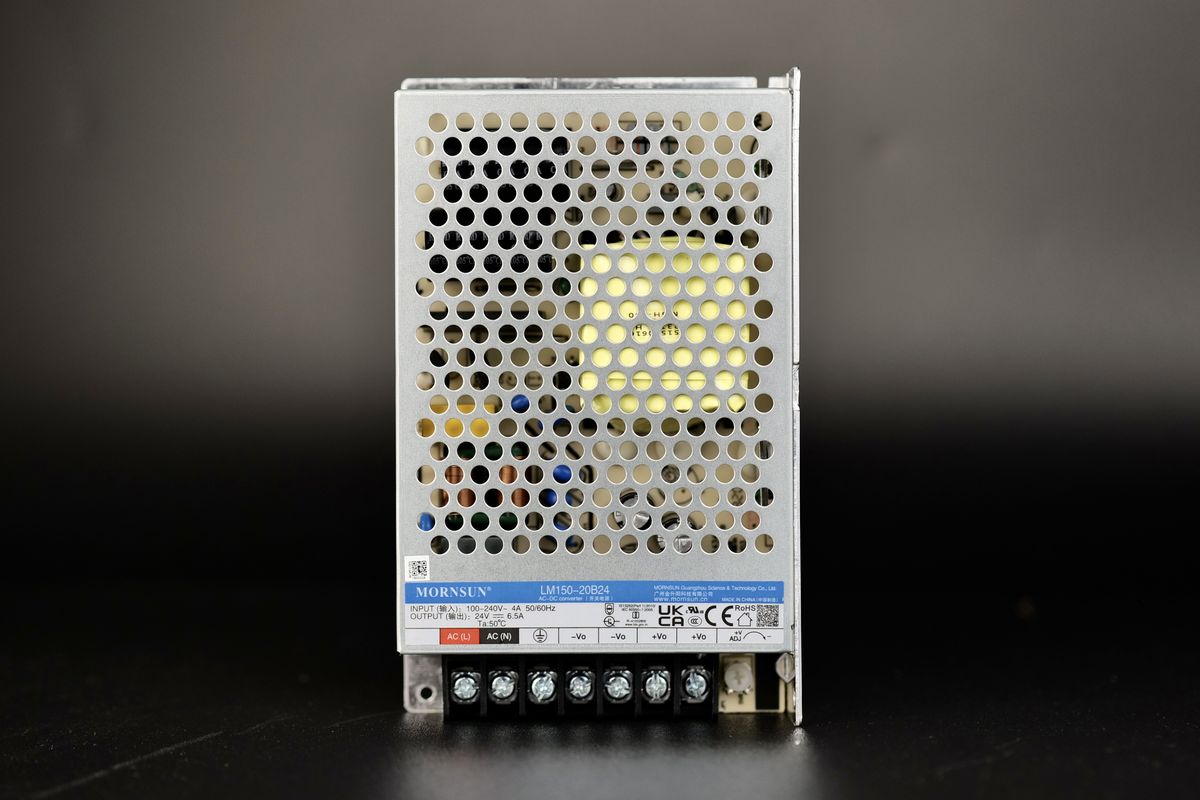

Paso 4 - Retire la Fuente de Alimentación

Puede consultar Guía de Desmontaje de Fuente de Alimentación - A1 | Bambu Lab Wiki para información detallada.

Paso 5 - Retire la Placa AC

Puede consultar Guía de Desmontaje de Placa AC - A1 | Bambu Lab Wiki para información detallada.

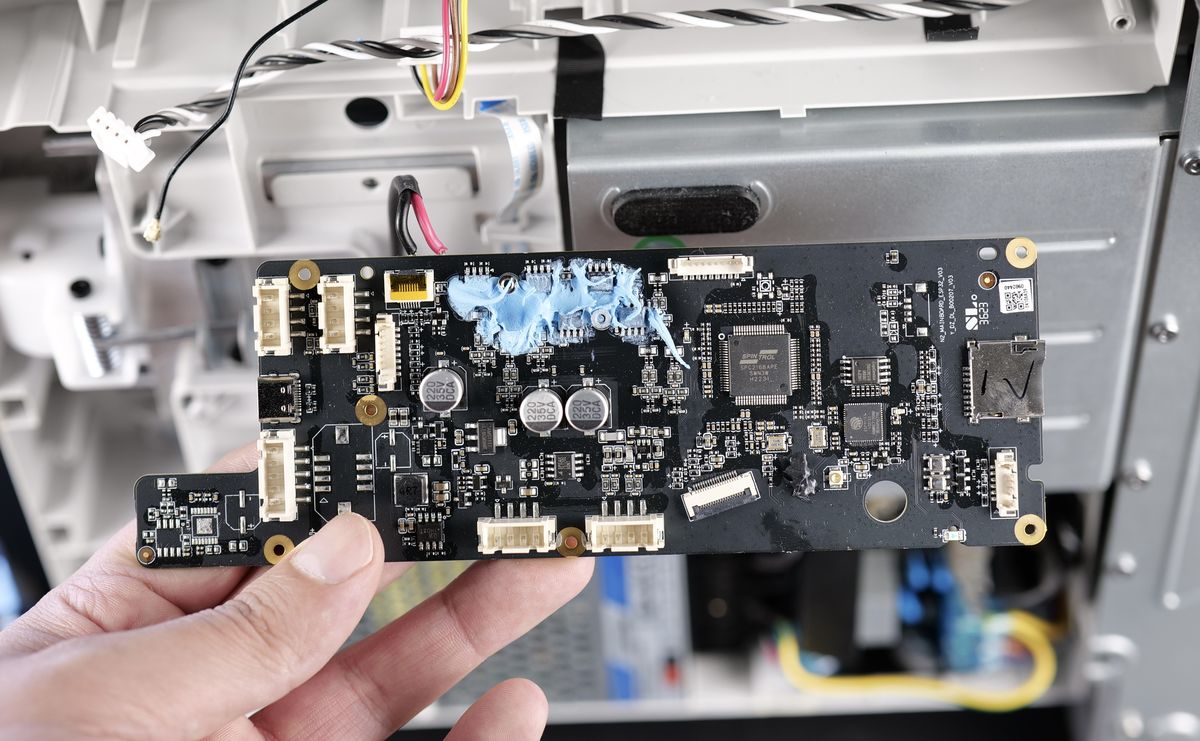

Paso 6 - Retire la Placa Principal

Puede consultar Guía de Desmontaje de Placa Principal - A1 | Bambu Lab Wiki para información detallada.

Paso 7 - Retire los cables

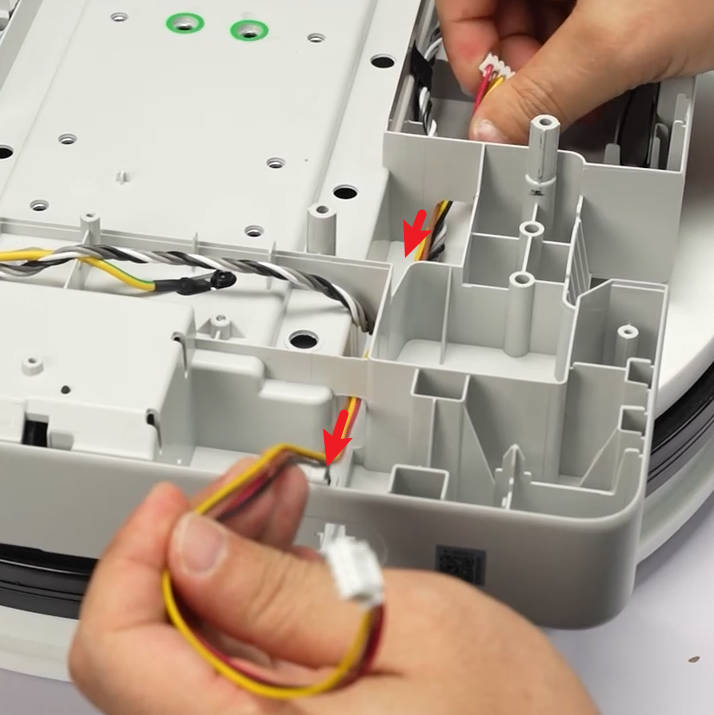

  1. Suelte el cable de la Placa de Conexión AMS de las abrazaderas y luego tire hacia la posición de instalación de la Placa de Conexión AMS.

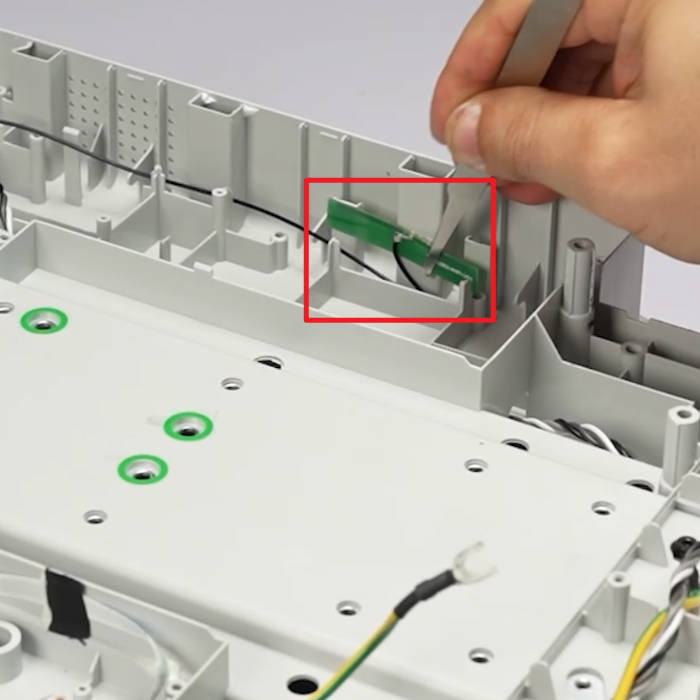

  1. Levante la placa de antena Wi-Fi con pinzas y retire la Antena Wi-Fi.

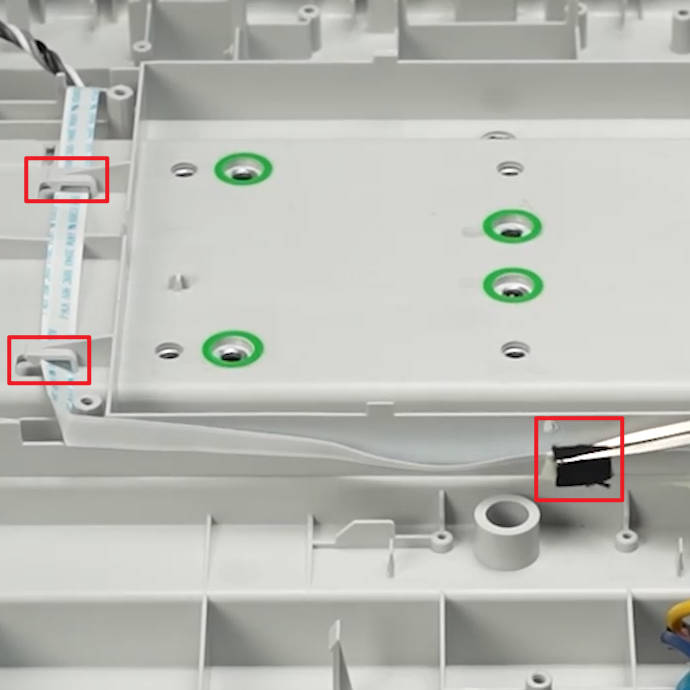

  1. Retire el cable flexible que conecta la Placa Principal con la Placa AC.

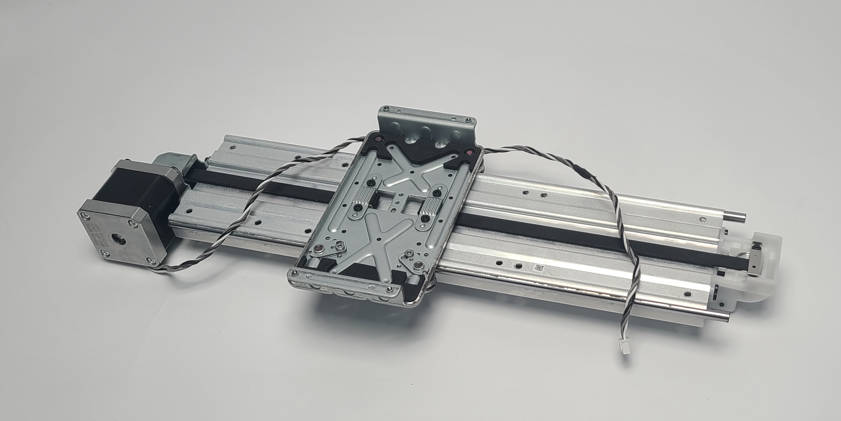

Paso 8 - Retire el Montaje del Eje Y

Puede consultar Guía de Desmontaje del Montaje del Eje Y - A1 | Bambu Lab Wiki para información detallada.

Montaje de la Base Inferior A1

Paso 1 - Instale la Placa AC

Puede consultar Guía de Instalación de Placa AC - A1 | Bambu Lab Wiki para información detallada.

Paso 2 - Instale la Fuente de Alimentación

Puede consultar Guía de Instalación de Fuente de Alimentación - A1 | Bambu Lab Wiki para información detallada.

Paso 3 - Instale la Placa de Conexión AMS

  1. Instale la Placa de Conexión AMS y presiónela firmemente en su lugar.

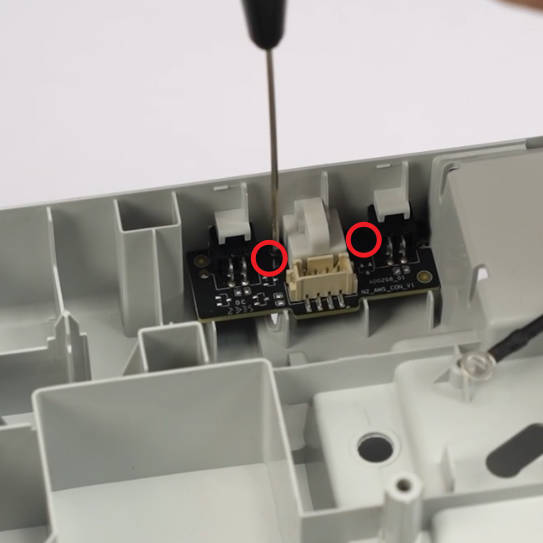

  1. Bloquee 2 tornillos, conecte el cable si ya está instalado.

Paso 4 - Instale la Placa Principal

Puede consultar Guía de Instalación de Placa Principal - A1 | Bambu Lab Wiki para información detallada.

Paso 5 - Conecte el cable de la Placa de Conexión AMS

Pase el cable de la Placa de Conexión AMS; Conecte el cable a los conectores de la Placa Principal y la Placa de Conexión AMS; Organice el cable, tome precauciones para evitar daños por tornillos.

Paso 6 - Instale el Montaje del Eje Y

Puede consultar Guía de Instalación del Montaje del Eje Y - A1 | Bambu Lab Wiki para información detallada.

Paso 7 - Instale la Pantalla Táctil

Puede consultar Guía de Instalación de Pantalla - A1 | Bambu Lab Wiki para información detallada.

Verificación de Funcionalidad

  1. Inspección visual, verifique que todos los cables de conexión estén conectados correctamente y estén organizados adecuadamente.

  2. La guía lineal del eje Y recién reemplazada requiere lubricación. Haga clic en Guía sobre cómo lubricar la guía lineal del eje Y A1 | Bambu Lab Wiki para la operación específica.

Lista de Piezas

A continuación se presentan las piezas de repuesto involucradas en este tutorial.

📌 Nota:

  1. Si implica reemplazar la placa principal, proporcione tanto el SN de la nueva placa principal como el SN antiguo de la impresora al equipo de soporte de Bambu Lab después de reemplazar la placa principal. El nuevo SN debe registrarse, consulte más detalles en esta página de wiki: Cómo encontrar y registrar el número de serie de la impresora

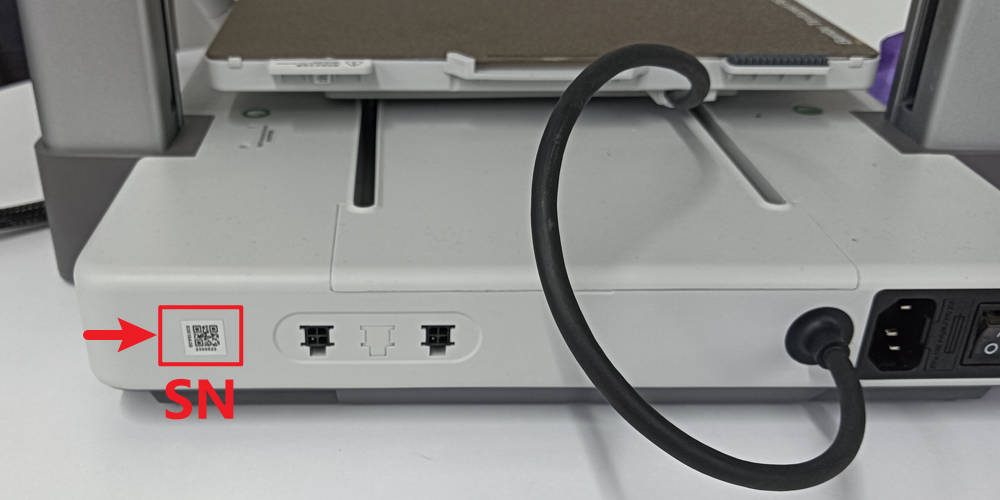

  2. Si se reemplaza la Carcasa Inferior, el rótulo de SN adherido en la parte trasera de la Carcasa Inferior original debe adherirse a la nueva.

Lista de Tornillos

Notas Finales

Esperamos que la guía detallada que compartimos haya sido útil e informativa.

Queremos asegurarnos de que pueda realizarla de manera segura y efectiva. Si tiene preocupaciones o preguntas sobre el proceso descrito en este artículo, le animamos a ponerse en contacto con nuestro amable equipo de atención al cliente antes de iniciar la operación. Nuestro equipo siempre está listo para ayudarle y responder cualquier pregunta que pueda tener.

Haga clic aquí para abrir un nuevo ticket en nuestra Página de Soporte.

Haremos lo posible por responderle con rapidez y brindarle la asistencia que necesite.
