En esta guía mostraremos el proceso de reemplazar la Fuente de Alimentación del A1.
¿Cuándo utilizar?
Esta guía debe utilizarse si la Fuente de Alimentación del A1 está defectuosa y necesita ser reemplazada. Los problemas comunes causados por la Fuente de Alimentación del A1 son:
- La impresora no se enciende
- Recomendado por el Soporte Técnico de Bambu Lab
Herramientas y materiales necesarios
Fuente de Alimentación de Bambu Lab para A1
- Llave hexagonal H2.0
- Destornillador Phillips PH2
- 20 minutos de tu tiempo
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluyendo los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que debas desmontar algunas partes, incluyendo el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitarás posibles daños en los componentes electrónicos de la impresora y garantizarás que el mantenimiento se realice de manera segura y efectiva.
Si tienes dudas o preguntas sobre la ejecución de esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarte la asistencia que necesitas.
Pasos para retirar la vieja Fuente de Alimentación
1. Colocar la impresora boca abajo
Para acceder fácilmente a la sección inferior del A1, debes colocar la impresora boca abajo. Comienza girando la pantalla a un lado, luego coloca suavemente la impresora boca abajo, como se muestra en la imagen a continuación. Utiliza una caja de filamento para mantener el lado superior elevado y evitar presionar sobre el extrusor y la pantalla.
2. Retirar la tapa inferior de la impresora
Retira los 10 tornillos marcados en rojo para preparar la retirada de la carcasa inferior. Ten en cuenta que el tornillo marcado en amarillo debe aflojarse, pero no será posible retirarlo. Permanecerá conectado al soporte del cable.
3. Desconectar los cables y retirar el soporte de cables
En el siguiente paso, debes desconectar los cables de la Cámara, Motor X y Motor Z. Luego, simplemente empuja el soporte plástico de cables hacia arriba para desconectar el cable USB.
Importante Si no puedes retirar fácilmente el soporte de cables, asegúrate de que el tornillo que lo sostiene (etiquetado como N.º 11 en el paso anterior) esté aflojado.
Después de retirar los cables, retira suavemente la tapa inferior plástica.
4. Retirar los tornillos de la Fuente de Alimentación

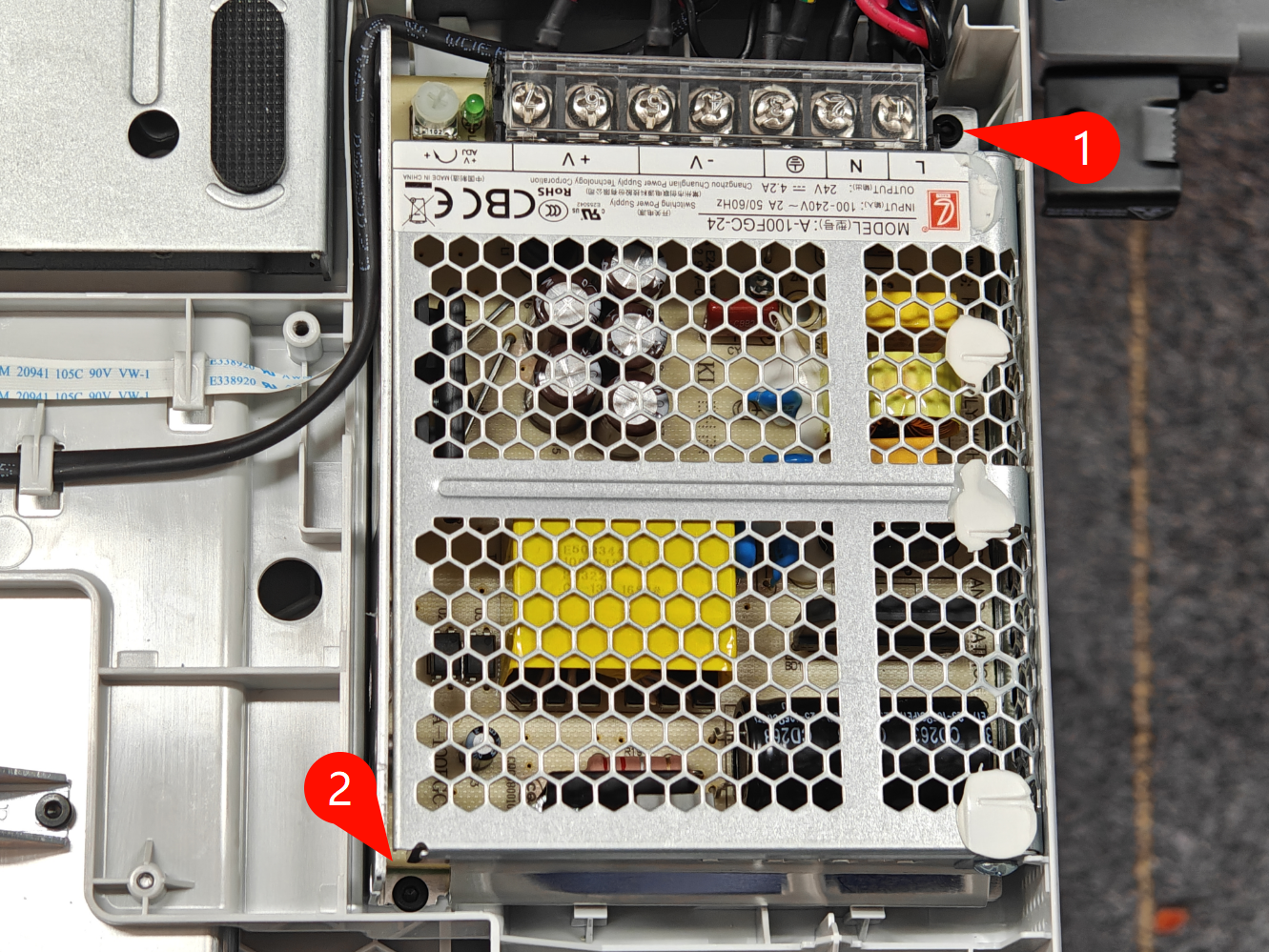

La Fuente de Alimentación del A1 está sujeta por dos tornillos y soportes plásticos. Primero, retira los tornillos de la Fuente de Alimentación mostrados en la imagen a continuación.
5. Aflojar los tornillos de la terminal de alimentación
Afloja los tornillos de la terminal de alimentación indicados en la imagen a continuación. Simplemente aflojalos y evita retirarlos por completo, ya que será más fácil reinstalar todo en su lugar en los siguientes pasos.
6. Retirar la Fuente de Alimentación

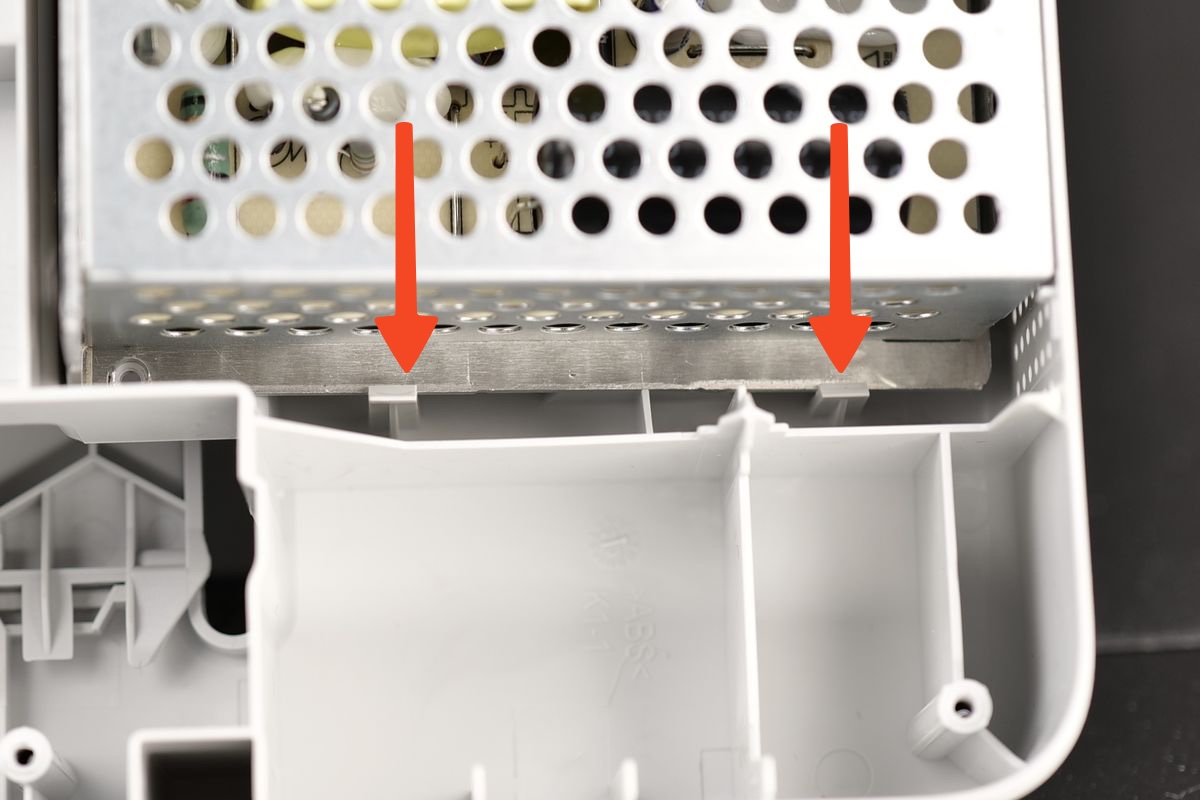

Con los tornillos de la terminal aflojados, procede a retirar la Fuente de Alimentación de la impresora. Empuja suavemente los clips plásticos hacia abajo mientras también tiras de la Fuente de Alimentación hacia ti. Esto liberará la Fuente de Alimentación permitiendo su retiro del chasis de la impresora.
Algunas fuentes de alimentación pueden retirarse simplemente retirando dos tornillos
Importante No empujes los clips con demasiada fuerza, ya que pueden romperse. Deben empujarse aproximadamente 2-3 mm para liberar la Fuente de Alimentación. Comienza con el primero y luego empuja el segundo para liberar la Fuente de Alimentación.

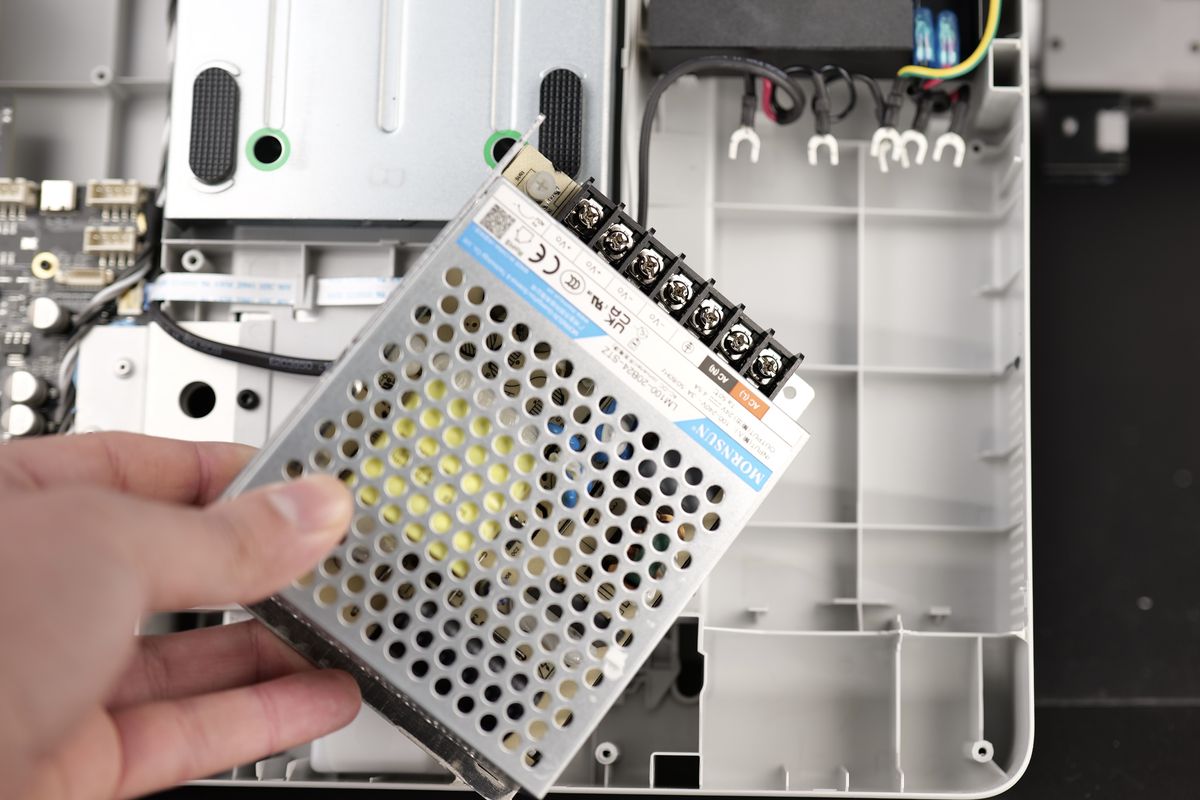

La Fuente de Alimentación ahora está retirada
Pasos para instalar la nueva Fuente de Alimentación
1. Reconectar los cables de la terminal de alimentación

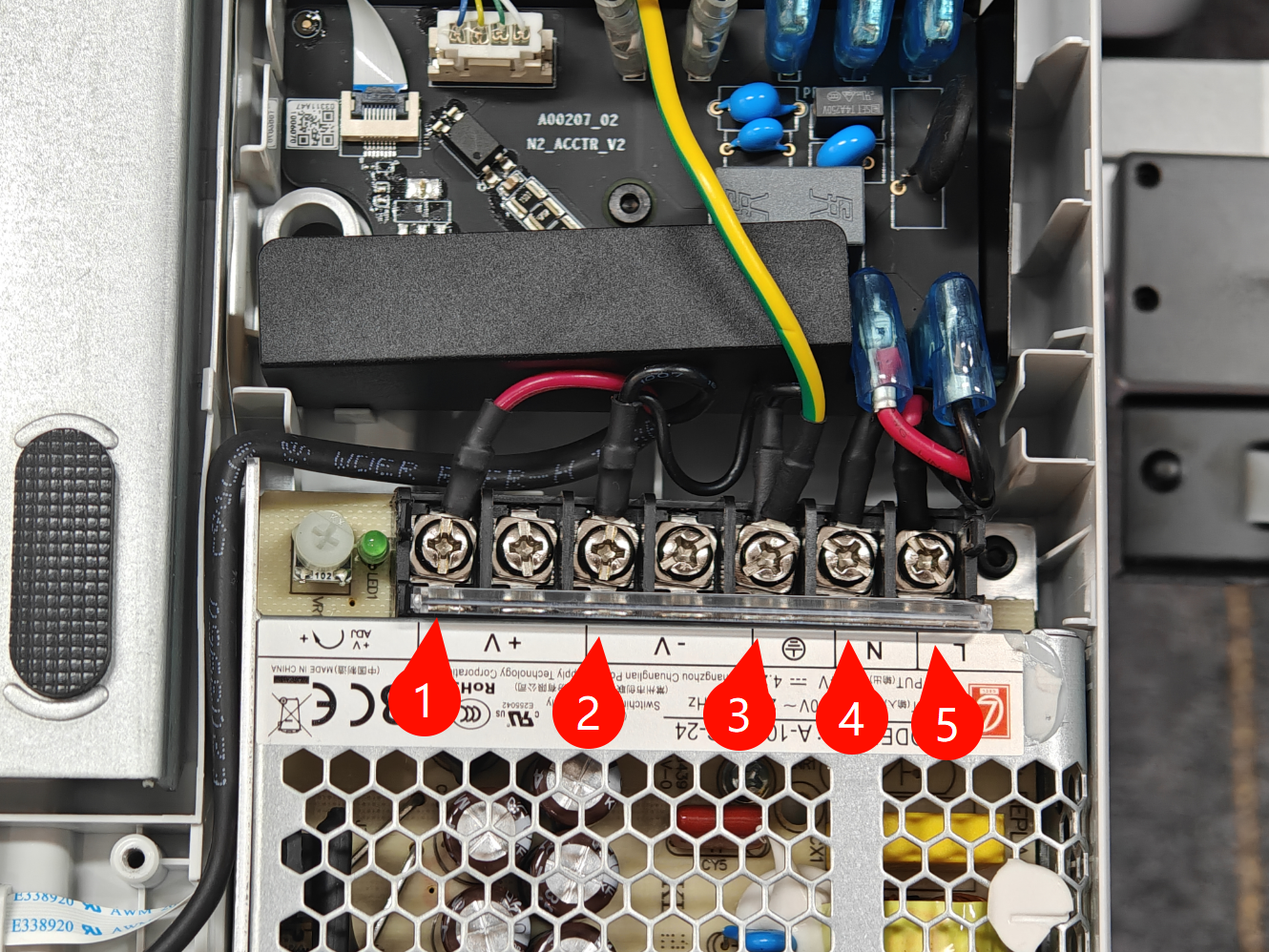

Mientras sostienes la Fuente de Alimentación, reconecta cuidadosamente los cables de la terminal de alimentación como se muestra a continuación y aprieta los tornillos. La información de los cables es la siguiente:
- Cable +V Placa MC
- Cable -V Placa MC
- Cables de Tierra
- Cable Neutro AC
- Cable Vivo AC
IMPORTANTE Después de instalar todos los cables como se muestra en la imagen, asegúrate de que no haya movimiento y todos los cables estén fijos en su lugar
2. Instalar la Fuente de Alimentación
Inserta suavemente la Fuente de Alimentación inclinando primero el lado superior. Cuando el agujero de tornillo superior esté alineado, empuja suavemente la parte inferior de la Fuente de Alimentación para enganchar los clips inferiores.
3. Instalar los tornillos de la Fuente de Alimentación
A continuación, instala los dos tornillos de la Fuente de Alimentación. Estos tornillos se enroscarán dentro de soportes plásticos. Evita apretarlos en exceso, ya que puedes dañar los hilos plásticos.
4. Instalar la tapa inferior de la impresora
Ahora puedes proceder a instalar la tapa inferior de vuelta en la impresora. Presta atención especial al cable del motor en la parte superior izquierda marcado con la flecha roja en la imagen a continuación. Evita presionar la tapa en su lugar antes de que el cable esté correctamente gestionado. La tapa se engancha en su lugar, luego puedes proceder a instalar los 10 tornillos asegurándote de no apretarlos en exceso.
5. Instalar el soporte de cables y conectar los cables
En el paso final, alinea cuidadosamente el soporte de cables y empujalo hacia abajo asegurándote de que el cable USB esté completamente insertado contra el chasis de la impresora. Luego, aprieta el tornillo mostrado en la imagen para fijarlo en su lugar. Evita apretar excesivamente el tornillo, ya que está roscado en el chasis plástico.
A continuación, reconecta los cables de la Cámara, Motor X y Motor Z para finalizar la instalación.
Verificar la funcionalidad
Para asegurarte de que todo funcione como se espera, enciende la impresora. Si la impresora se enciende, esto confirma que la instalación fue correcta.
Paso de calibración después de la operación
No se requiere paso de calibración.
Problemas potenciales y soluciones
Si encuentras problemas durante la instalación de una nueva Fuente de Alimentación, revisa los problemas potenciales y soluciones listados a continuación:
La impresora no se enciende
Confirma que los cables de la Fuente de Alimentación estén instalados correctamente, como se muestra en Paso 1. Reconectar los cables de la terminal de alimentación
La Cámara no funciona
Confirma que el cable de la Cámara esté completamente instalado como se muestra en Paso 5. Instalar el soporte de cables y conectar los cables
El eje X / eje Z no funciona
Confirma que los cables del Motor X y Motor Z estén completamente instalados como se muestra en Paso 5. Instalar el soporte de cables y conectar los cables
La pantalla muestra un mensaje de error
El cable USB podría no estar completamente insertado. Afloja el tornillo que sostiene el soporte de cables, luego reconecta el cable USB como se muestra en Paso 5. Instalar el soporte de cables y conectar los cables
Notas finales
Esperamos que la guía detallada que compartimos haya sido útil e informativa.
Queremos asegurarnos de que puedas realizarla de manera segura y efectiva. Si tienes dudas o preguntas sobre el proceso descrito en este artículo, te animamos a contactar a nuestro amable equipo de atención al cliente antes de iniciar la operación. Nuestro equipo siempre está listo para ayudarte y responder cualquier pregunta que puedas tener.
Haz clic aquí para abrir un nuevo ticket en nuestra Página de Soporte.
Haremos lo posible por responder con rapidez y brindarte la asistencia que necesitas.
