Montaje de Guía Lineal del Eje Y

A continuación, presentamos los pasos detallados para reemplazar el componente del eje Y de A1.

Modelos de impresoras aplicables

Bambu Lab A1

¿Cuándo utilizar?

• Ruido anómalo y lentitud en el eje Y
• Recomendado por el soporte técnico de Bambu Lab

Herramientas y materiales necesarios

• Montaje de Guía Lineal del Eje Y nuevo
• Llave hexagonal H2.0
• 25 minutos

Lista de tornillos

Advertencia de seguridad

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindar la asistencia que necesitas.

Retirar el montaje antiguo de guía lineal del eje Y

1. Colocar la impresora sobre su parte frontal

Para acceder fácilmente a la sección inferior del A1, debe colocar la impresora sobre su parte frontal. Comience girando la pantalla a un lado, luego coloque suavemente la impresora sobre su parte frontal, como se muestra en la imagen a continuación. Utilice una caja de filamento para mantener el lado superior elevado y evitar presionar sobre el extrusor y la pantalla.

2. Desconectar el cable y retirar el soporte de cable

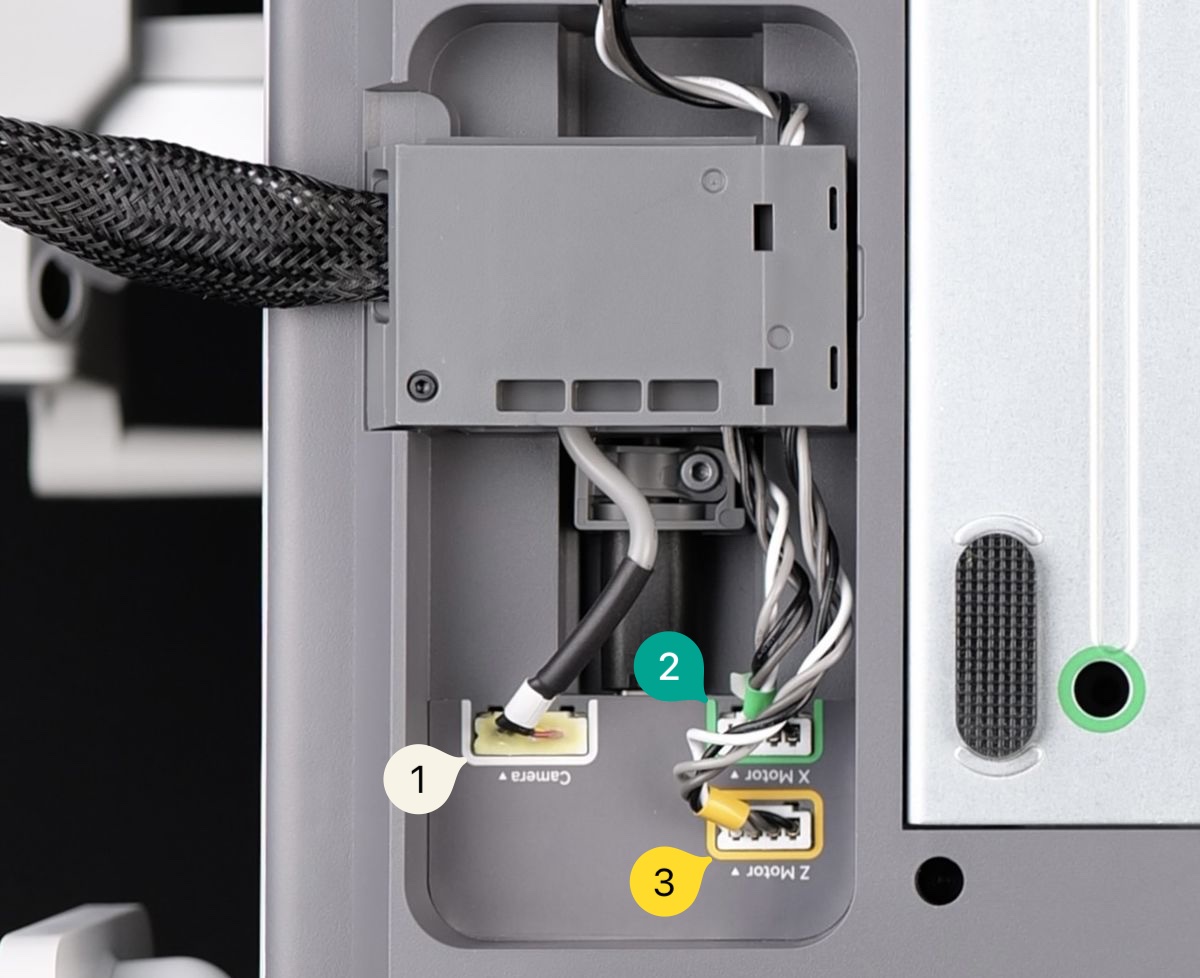

Afloje los tornillos marcados en amarillo sin retirarlos por completo. Después de retirar los cables 1, 2 y 3 (cámara, motor del eje Z y motor del eje X respectivamente), empuje hacia arriba el soporte de cable para desconectar el cable USB-C.

Nota: Si es difícil retirar el soporte de cable, puede retirar completamente los tornillos marcados en amarillo e intentarlo nuevamente. Este tornillo es de modelo BT3-27.

3. Retirar la cubierta inferior de la impresora

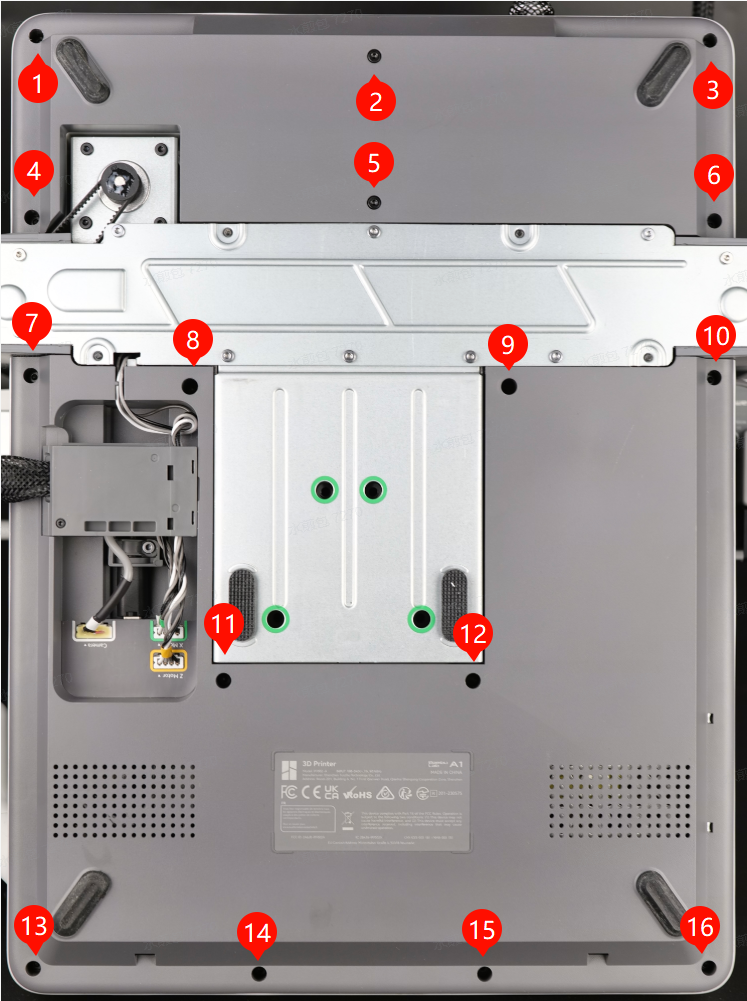

Retire los 16 tornillos (BT3-8) en la parte inferior, luego retire la cubierta inferior de la impresora una por una.

4. Retirar los tornillos inferiores y el cable del motor del eje Y

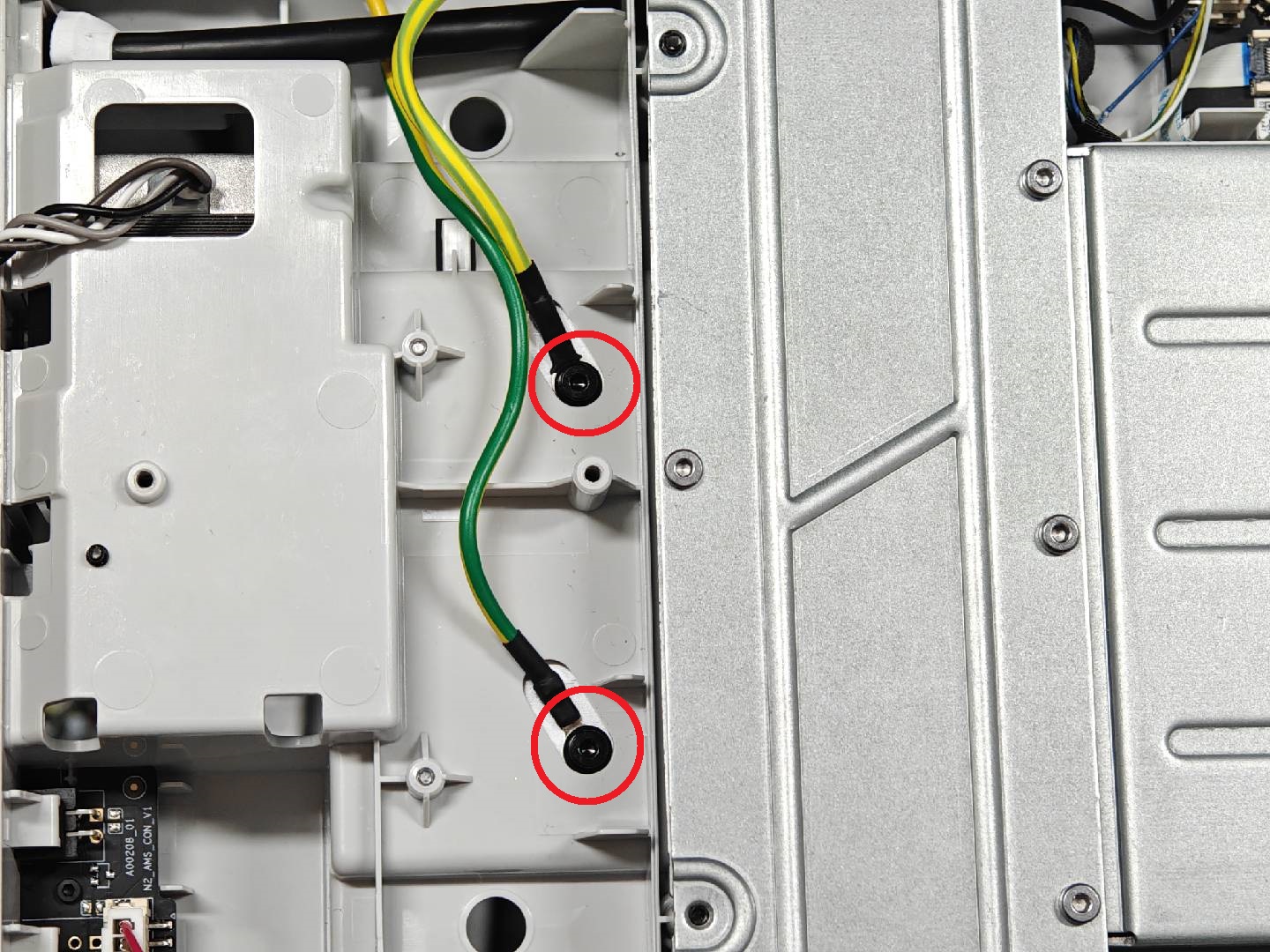

Retire los dos tornillos de fijación del cable de tierra. Este tornillo es de modelo M3-6.

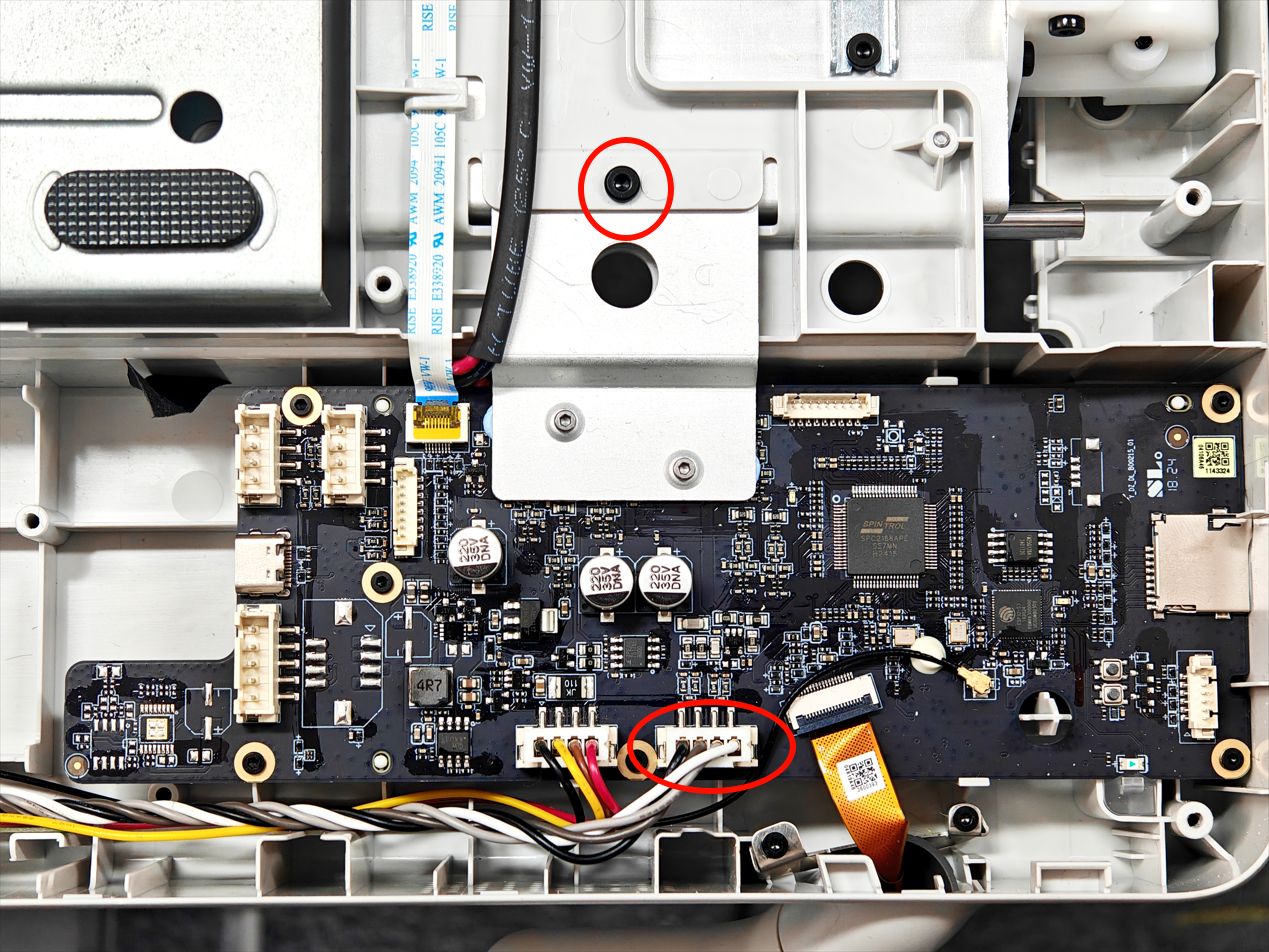

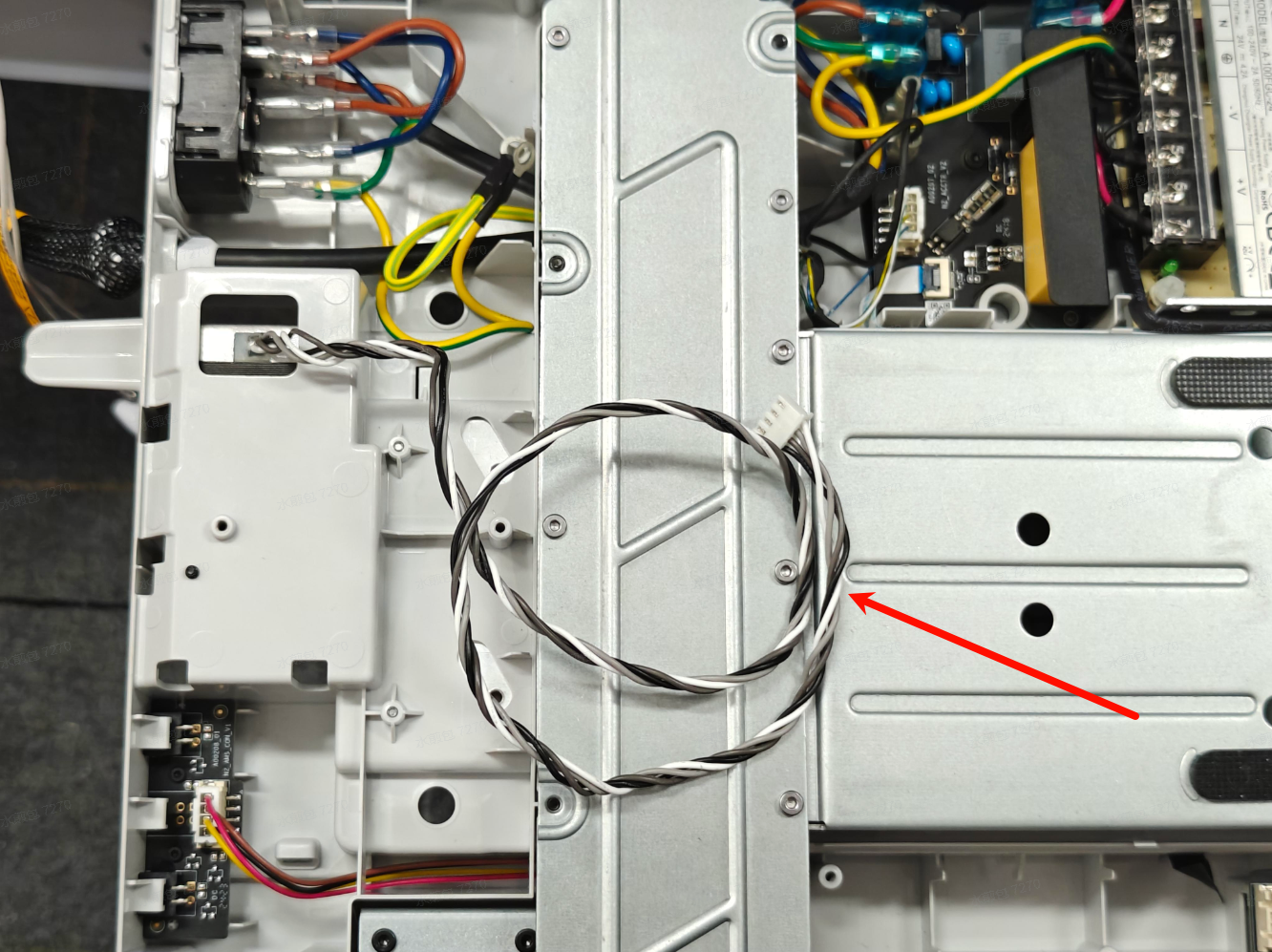

A continuación, retire el tornillo de fijación del disipador y el conector del cable del motor del eje Y. Después de retirar el conector del motor del eje Y, los cables deben retirarse del canal de guía para facilitar la extracción del componente completo del eje Y en el siguiente paso.

5. Retirar la cama caliente y la placa de cubierta del eje Y

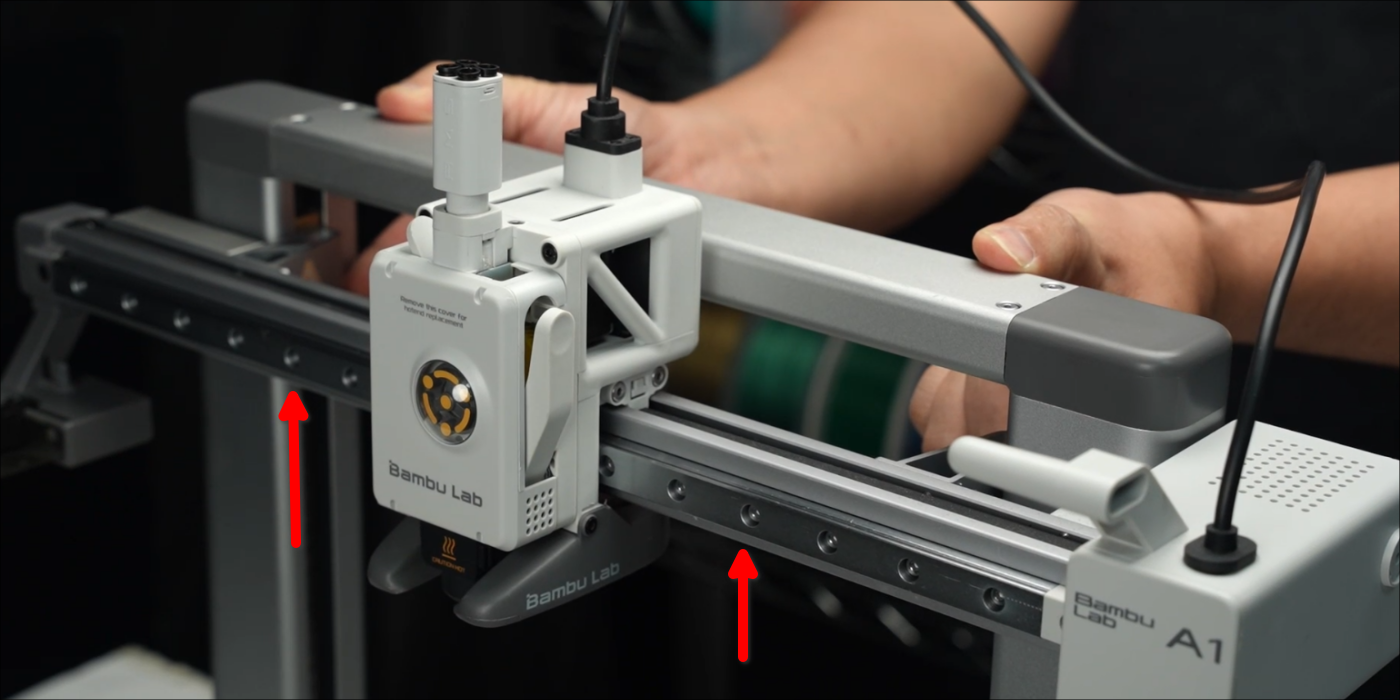

Coloque la impresora A1 sobre una superficie plana y eleve lentamente el eje X hacia la parte superior.

Mueva la cama caliente hacia la parte inferior y retire la cubierta del eje Y.

Antes de retirar la cama caliente, es necesario usar la llave hexagonal H2.0 para retirar las 4 mangas de silicona suave; Luego afloje los 4 tornillos que fijan la cama caliente, retire la cama caliente de la base y colóquela sobre el escritorio. Este tornillo es de modelo M3-6.

Nota: La versión más reciente de la cama caliente ha eliminado el soporte de goma suave.

6. Retirar el montaje de guía lineal del eje Y

Primero, debe mover el bloque deslizante del eje Y hacia el extremo frontal para retirar los 8 tornillos marcados en rojo y los 2 tornillos marcados en verde mostrados en la Figura 8.

Después de retirar los tornillos, mueva la polea hacia el extremo trasero y luego retire los 2 tornillos marcados en verde en el extremo frontal.

Los tornillos marcados en rojo son M3-23 y los marcados en verde son BT3-23.

Luego retire los tornillos de fijación del motor trasero.

En este punto, el montaje de guía lineal del eje Y se puede retirar por completo.

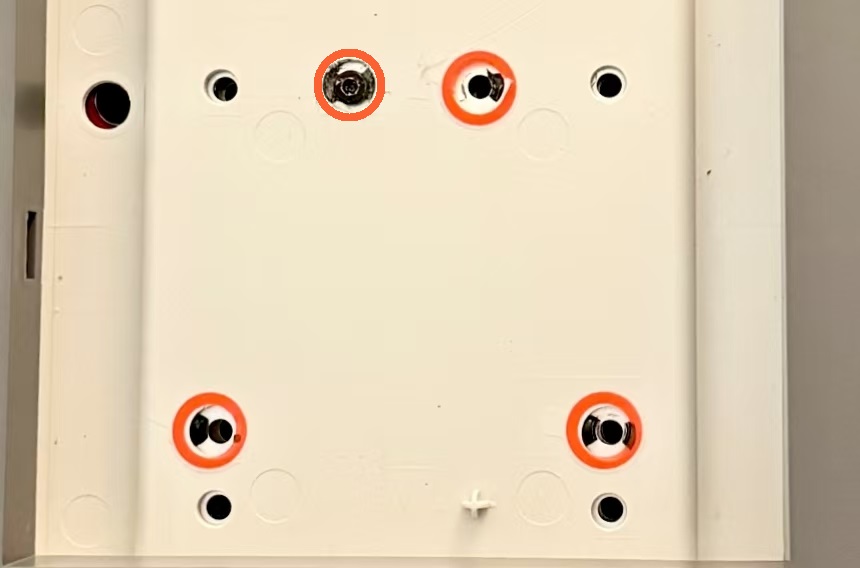

Nota: En algunas versiones, el montaje de guía lineal del eje Y y la base pueden estar adheridos con pegamento. Antes de retirarlos, es necesario limpiar el pegamento restante.

Instalar el nuevo montaje de guía lineal del eje Y

1. Instalar el nuevo montaje de guía lineal del eje Y

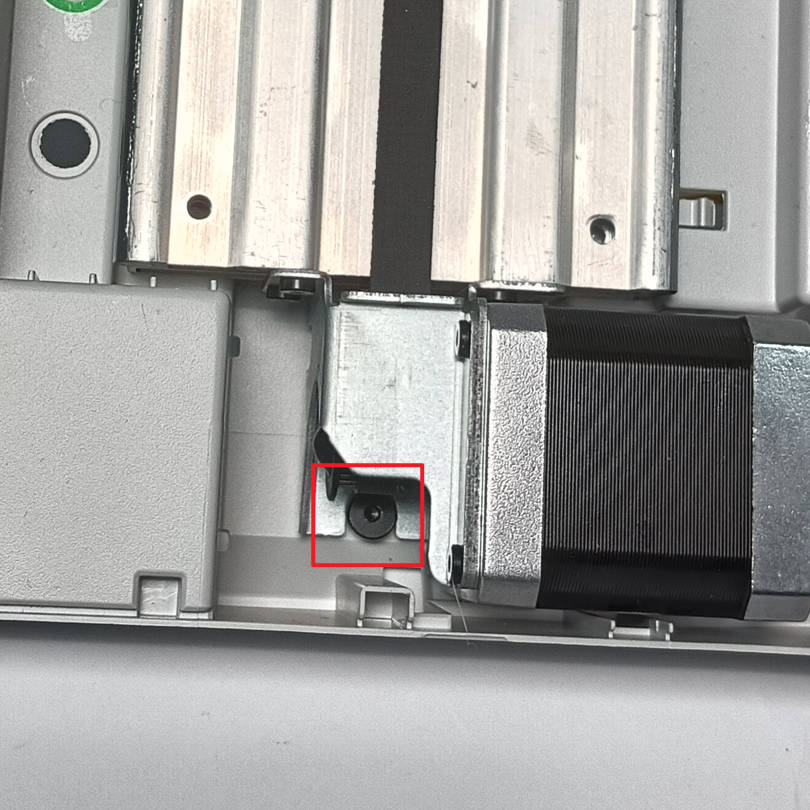

Pase el cable del motor del eje Y desde la parte inferior. Primero, inserte una sección del tensor en la base, luego instale el extremo del motor del eje Y; Después de completar la instalación, bloquee primero el tornillo negro en la posición del motor del eje Y. Este tornillo se puede usar para confirmar si la instalación está en su lugar.

Primero, instale cuatro tornillos marcados en verde en ambos extremos, luego instale ocho tornillos marcados en rojo en la posición central.

Los tornillos marcados en rojo son M3-23 y los marcados en verde son BT3-23. Las bases de los ocho tornillos marcados en rojo se encuentran en la estructura de la impresora y se usan para fijar el montaje del eje Y. Asegúrese de que la estructura de la impresora esté instalada antes de este paso.

2. Conectar el cable del motor del eje Y y los tornillos inferiores

Pase el cable del motor del eje Y a través del canal de cableado inferior.

Instale dos tornillos de fijación para el cable de tierra (M3-6); Conecte el conector del motor del eje Y y apriete los tornillos de fijación del disipador.

3. Instalar la cubierta inferior de la impresora

Ahora se puede instalar la cubierta inferior de la impresora; debe tenerse en cuenta la posición del soporte de cable para el cable del motor. Antes de insertar el conector de cable, evite que la cubierta inferior presione el cable del motor; Después de instalar la cubierta inferior, bloquee los correspondientes 16 tornillos (BT3-8). En este caso, los tornillos son de autoenroscado. Evite apretar en exceso.

4. Instalar el soporte de cable y conectar los cables

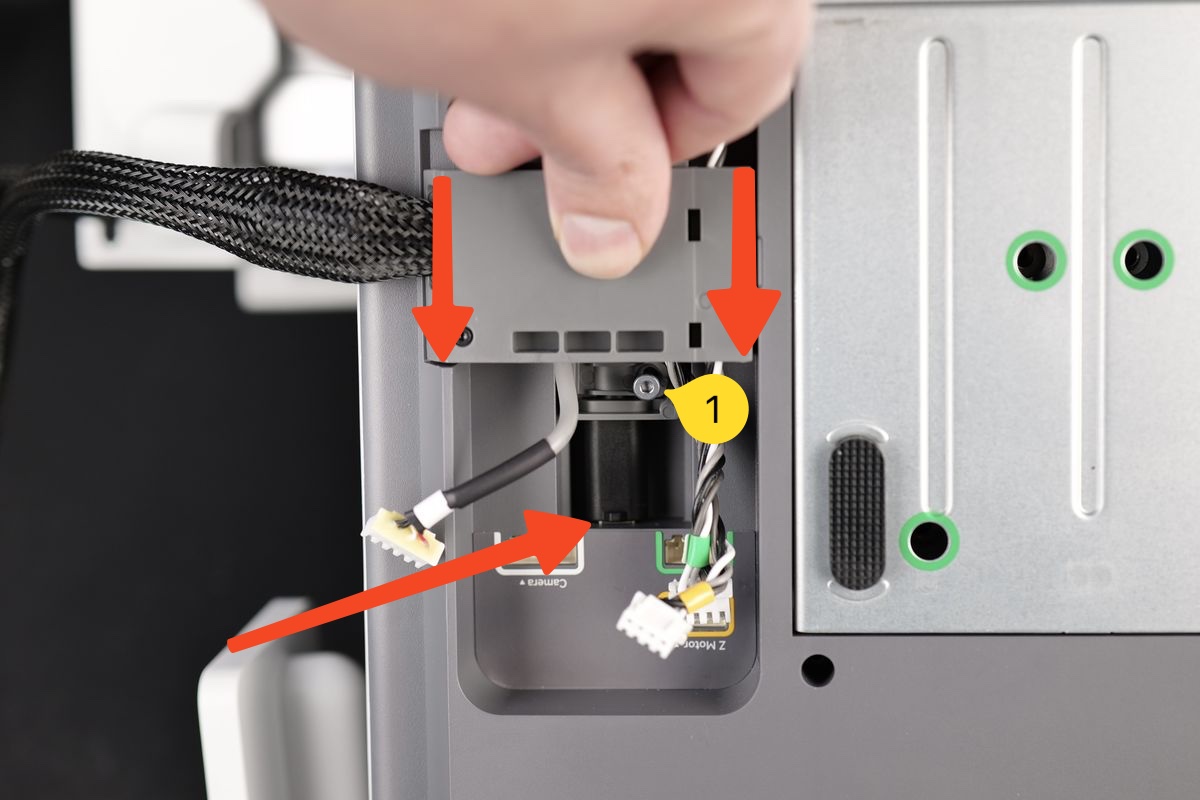

En el último paso, alinee cuidadosamente el soporte de cable y empuje hacia abajo mientras asegura que el cable USB esté completamente apoyado contra la estructura de la impresora. Luego, apriete el tornillo mostrado en la imagen para fijarlo en su lugar. Evite apretar excesivamente el tornillo, ya que está roscado en la estructura de plástico. Este tornillo es de modelo BT3-27.

A continuación, reconecte los cables de la Cámara, Motor X y Motor Z para finalizar la instalación.

Esto completa el proceso de instalación.

5. Instalar el componente de cama caliente y la placa de cubierta del eje Y

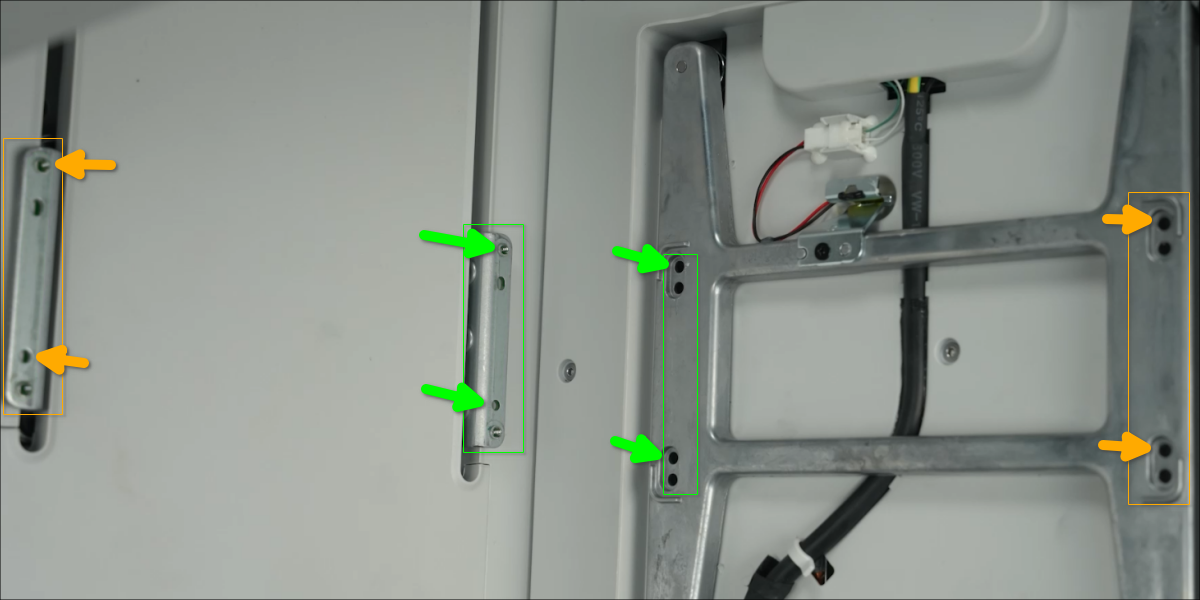

Alinee cuidadosamente el marco metálico de la cama caliente con los dos soportes metálicos del eje Y, asegurando que los agujeros de tornillo de la cama estén alineados.

Proceda a instalar los cuatro tornillos (M3-6) en la cama caliente como se muestra en la imagen a continuación. Al terminar, también puede instalar las cuatro cubiertas de silicona retiradas anteriormente.

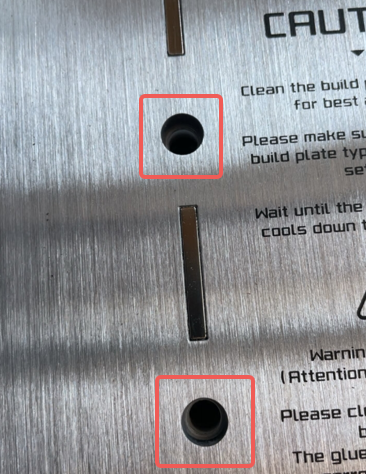

Nota: La versión más reciente de la cama caliente ha eliminado el tope de goma suave y modificado su diseño para incluir solo un agujero de tornillo.
Las únicas diferencias entre las versiones antigua y nueva de la cama caliente son el tope de goma suave y el agujero de tornillo; la actualización de la cama caliente tiene como objetivo evitar instalación incorrecta durante el reemplazo.

Mueva la cama caliente hacia adelante hasta el final, pase la tapa del eje Y desde debajo de la cama caliente y empuje hacia adelante hasta el final. Alinee los enganches de clic e instale la tapa del eje Y en su posición.

Calibración de la impresora

Para asegurar que el reemplazo de los componentes del eje Y no afecte el funcionamiento normal de la impresora, debe recalibrar el dispositivo antes de la impresión real.

Notas finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa.

Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia.
Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
