Tutorial de instalación del eje X A1 (Excluyendo el toolhead)
Este artículo proporciona pautas y notas relacionadas con el desmontaje y montaje del eje X A1, pero no incluye el toolhead.
Nota: Para operaciones relacionadas con el toolhead, consulte Reemplazar el toolhead - Serie A1.
Lista de piezas
Las siguientes son las piezas de repuesto involucradas en esta guía.
Lista de herramientas
- Llave hexagonal H1.5/2.0
- Pinzas planas
Operación preliminar
Si es necesario, consulte Tutorial de instalación A1 para instrucciones sobre cómo quitar el eje X.
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluyendo los cables del toolhead, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas piezas, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitará posibles daños en los componentes electrónicos de la impresora y garantizará que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre el seguimiento de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesite.
Guía de video

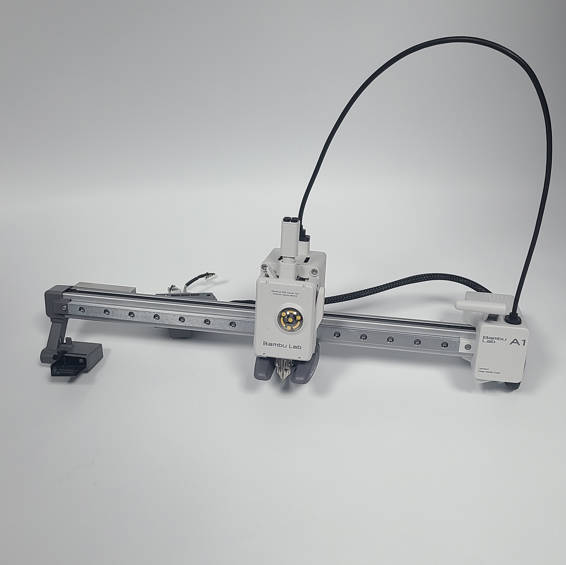

Retirar el conjunto del eje X
Paso 1: Desconectar los cables
Baje el lado izquierdo de la impresora para exponer la caja de cables en la parte inferior, y desconecte secuencialmente el cable de la cámara, el cable del motor X y el cable del motor Z.
Afloje un tornillo plateado y deslice la caja de cables para desconectar el cable USB, luego abra la cubierta del cable del motor Z y retire el cable del motor Z de la caja.
Paso 2: Retirar el conjunto del eje X
Retire los 6 tornillos ubicados en la parte trasera del eje X y desenganche el conjunto del eje X del marco de la impresora.
Desmontar el conjunto del eje X
Paso 1: Retirar el limpiador de purga

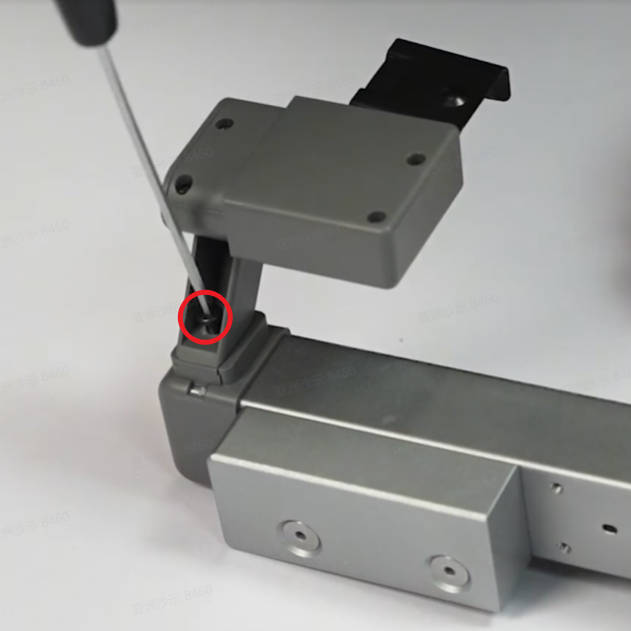

Retire 1 tornillo con una llave hexagonal H2.0, y deslice el limpiador de purga.
Paso 2: Retirar la correa X
Fije el deslizador del eje X con cinta para evitar que se caiga;
Retire 1 tornillo con una llave hexagonal H2.0 y luego retire la cubierta del eje X; Nota: El tornillo de la cubierta es más corto que el tornillo del limpiador de purga. Distinga ambos tornillos para evitar errores durante la instalación posterior.
Retire el bloque de presión en el lado derecho de la correa X, sostenga el bloque de tensión y extraiga la correa X desde el lado izquierdo;
Paso 3: Retirar la polea del eje X y el bloque de peso
Retire el eje de polea con una llave hexagonal H2.0, saque la polea del eje X y las 2 arandelas.
Retire 2 tornillos y el bloque de peso.
Paso 4: Retirar la caja de gestión de cables
Retire 1 tornillo plateado con una llave hexagonal H2.0 y 1 tornillo negro con una llave hexagonal H1.5;
Abra las cubiertas y retire todos los cables de la caja de gestión.
Paso 5: Retirar la cámara Live View
Retire la cubierta frontal de la cubierta del motor X;
Desbloquee la cámara Live View, desconecte el cable de la cámara y retire la cámara Live View;
Use una llave hexagonal para extraer el clip de cable y retire el tubo de malla de nailon y el cable de la cámara.
Paso 6: Retirar la guía lineal del eje X
Retire 1 tornillo en la parte frontal de la unión y 3 tornillos en la parte trasera para separar la guía lineal del eje X de la cubierta del motor del eje X
Paso 7: Retirar el cable USB-C Bambu
Retire el anillo magnético del cable USB-C Bambu, extraiga el tapón de goma y retirelo
Paso 8: Retirar la guía lineal del eje X
Retire la cubierta trasera de la Caja del motor X con fuerza en la dirección indicada en el diagrama;
Retire la cubierta trasera de la Cubierta del motor del eje X, retire 3 tornillos y retire el motor X y su soporte.
Montaje del conjunto del eje X
Paso 1: Instalar el motor X
Verifique la dirección del cable del motor X, instale el motor en el soporte y fije con 4 tornillos;
Pase el cable del motor, instale el motor X en la Cubierta del motor X y fije con 3 tornillos.
Paso 2: Instalar el cable USB-C de Bambu
Pase el cable USB-C de Bambu y monte el tapón de goma en su lugar.
Paso 3: Instalar la cámara Live View
Pase el cable de la cámara y conéctelo a la cámara Live View, luego instale la cámara en la Cubierta del motor X.
Paso 4: Instalar la caja de gestión de cables
Instale el tubo de malla de nailon y monte el clip de cables para fijar la malla a la Cubierta del motor;
Instale el anillo magnético aproximadamente a 12 cm del puerto USB y envuelva cinta alrededor del tubo de malla de nailon; el anillo debe quedar dentro de la malla;
Instale los cables en la caja de gestión de cables e inserte 1 tornillo plateado y fije 1 tornillo negro;
Instale la cubierta trasera de la Cubierta del motor X.
Tenga en cuenta el saliente en el puerto USB. La dirección es como se muestra en la imagen. No instale incorrectamente.
Paso 5: Instalar la correa X
Verifique la dirección de la correa X y pásela a través de la guía lineal del eje X;
Pase la correa X alrededor de la rueda de accionamiento del motor e instale el bloque de fijación en el lado derecho de la correa.
Paso 6: Unir la guía lineal del eje X y la Cubierta del motor X
Unir la guía lineal del eje X y la Cubierta del motor X.
Fije 1 tornillo en la parte frontal y 3 tornillos en la parte trasera de la posición de unión, y cierre la cubierta frontal de la Cubierta del motor X.
Paso 7: Instalar el bloque de peso y la polea X
Instale el bloque de peso del eje X y fije con 2 tornillos;
Instale la polea X, coloque una arandela en la superficie superior y otra en la superficie inferior de la polea, y fije el eje de seguimiento.
Paso 8: Instalar el limpiador de purga
Instale la cubierta del eje X y fije 1 tornillo; instale el limpiador de purga y fije 1 tornillo.
Nota: El tornillo de la cubierta es más corto que el tornillo del limpiador de purga. Si se usa incorrectamente, el tornillo del limpiador de purga golpeará la polea de seguimiento del eje X, causando resistencia anormal en el eje X y pérdida continua de pasos al homing.
Instalar el conjunto del eje X
Paso 1: Instalar el conjunto del eje X
Alinee el eje X con los pasadores de ubicación de los dos deslizadores del eje Z, luego instálelo en los deslizadores del eje Z. Finalmente, asegure el conjunto del eje X apretando 3 tornillos en cada lado.
Paso 2: Conectar los cables
Coloque la impresora en posición invertida y conecte el cable del motor Z a la caja de gestión de cables.
Instale la caja de gestión de cables en la base inferior, deslízala en la dirección de la ranura, conecte el cable USB y apriete un tornillo plateado.
Siga las indicaciones de texto y las etiquetas de color para conectar el cable del motor X, el cable del motor Z y el cable de la cámara. Organice los cables adecuadamente y asegúrese de que no estén aplastados ni enredados.
Verificar la funcionalidad
- Confirme que el deslizador del eje X se mueva suavemente;
- Verifique que la dirección de la correa y el bloque de fijación sean correctos.
