Guía de reemplazo de la cama caliente A1

Última actualización el Apr 25, 2026

Esta guía muestra cómo reemplazar la cama caliente en el A1

Nota:

La nueva versión de la cama caliente no incluye las cuatro cubiertas de silicona. Además, solo hay un agujero para cada tornillo. Las versiones nueva y antigua se enviarán al azar.

Las versiones antigua y nueva solo difieren en las cubiertas de silicona y los agujeros de los tornillos, sin afectar el funcionamiento normal. La actualización busca evitar instalaciones incorrectas durante el reemplazo.

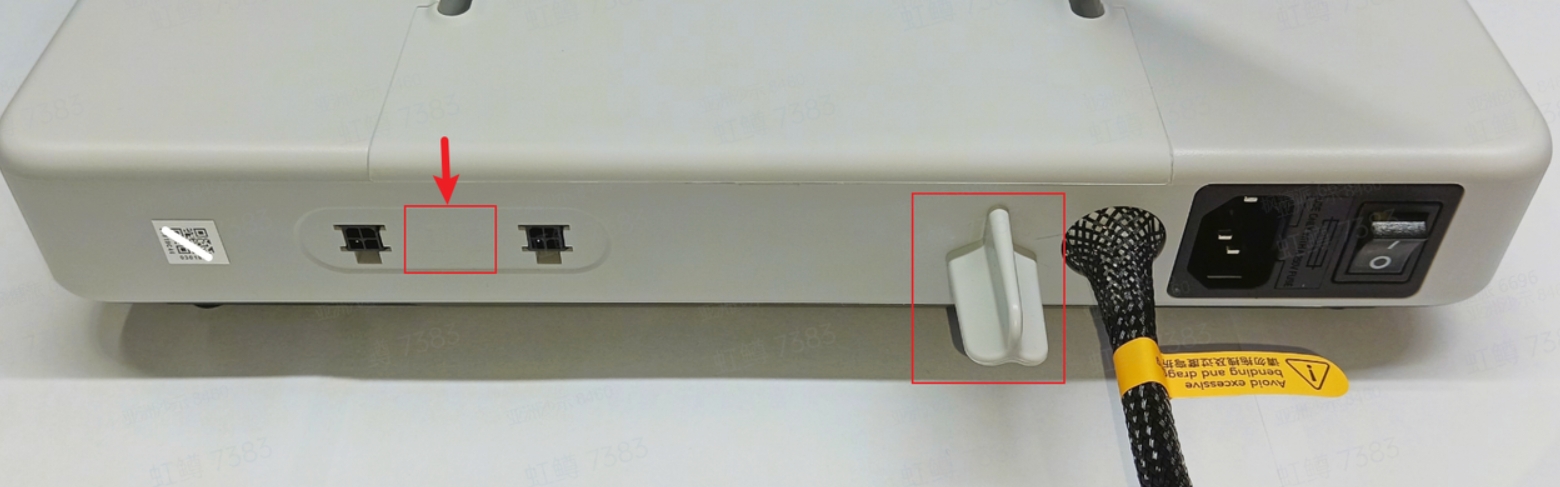

El tope de silicona blanca ha sido discontinuado. En lotes posteriores, la cama caliente independiente se actualizará para usar un tope trasero en forma de estrella.


Lista de tornillos

¿Cuándo usar?

Esta guía debe utilizarse si la cama caliente del A1 está defectuosa y necesita reemplazarse. También puede usarse si el cable de la cama caliente está dañado.
Problemas comunes causados por la cama caliente del A1 son:

  • La cama caliente no se calienta
  • La superficie de la cama caliente está dañada
  • El cable de la cama caliente está defectuoso
  • Recomendado por el Soporte de Bambu Lab

Herramientas y materiales necesarios

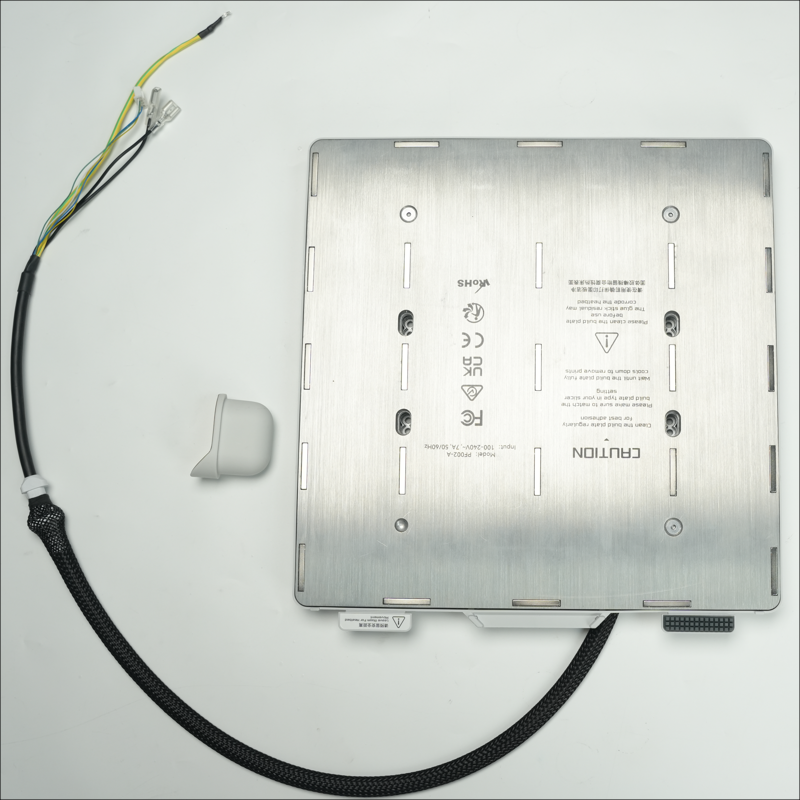

  • Cama caliente de Bambu Lab para A1
  • Llave hexagonal H2.0
  • Tiempo estimado requerido: 30-45 minutos

Advertencia de seguridad

Bambu Lab recibió informes recientes sobre lecturas inestables de temperatura y problemas de calentamiento en el A1. Una investigación exhaustiva reveló que el cable que conecta la cama caliente y la base del A1 es susceptible a fatiga prematura.

Los defectos potenciales del A1 pueden causar sobrecalentamiento, pérdida de alimentación o, en casos raros, incluso cortocircuitos eléctricos o que partes del A1 o sus alrededores se incendien, exponiendo a los usuarios y espectadores al riesgo de quemaduras y descargas eléctricas.

¡IMPORTANTE!

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que conlleva daños adicionales en los componentes electrónicos y peligros de seguridad.

Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto también puede dañar los componentes electrónicos de la impresora.

Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitará daños potenciales en los componentes electrónicos y garantizará que el mantenimiento se realice de manera segura y efectiva.

Si tiene dudas sobre esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindarle la asistencia necesaria.

Guía de video

Recomendamos fuertemente ver el vídeo de instalación antes de seguir esta guía. Ayudará a comprender el proceso necesario para reemplazar la cama caliente en el A1.

Pasos para retirar la unidad de cama caliente antigua

1. Preparar la impresora

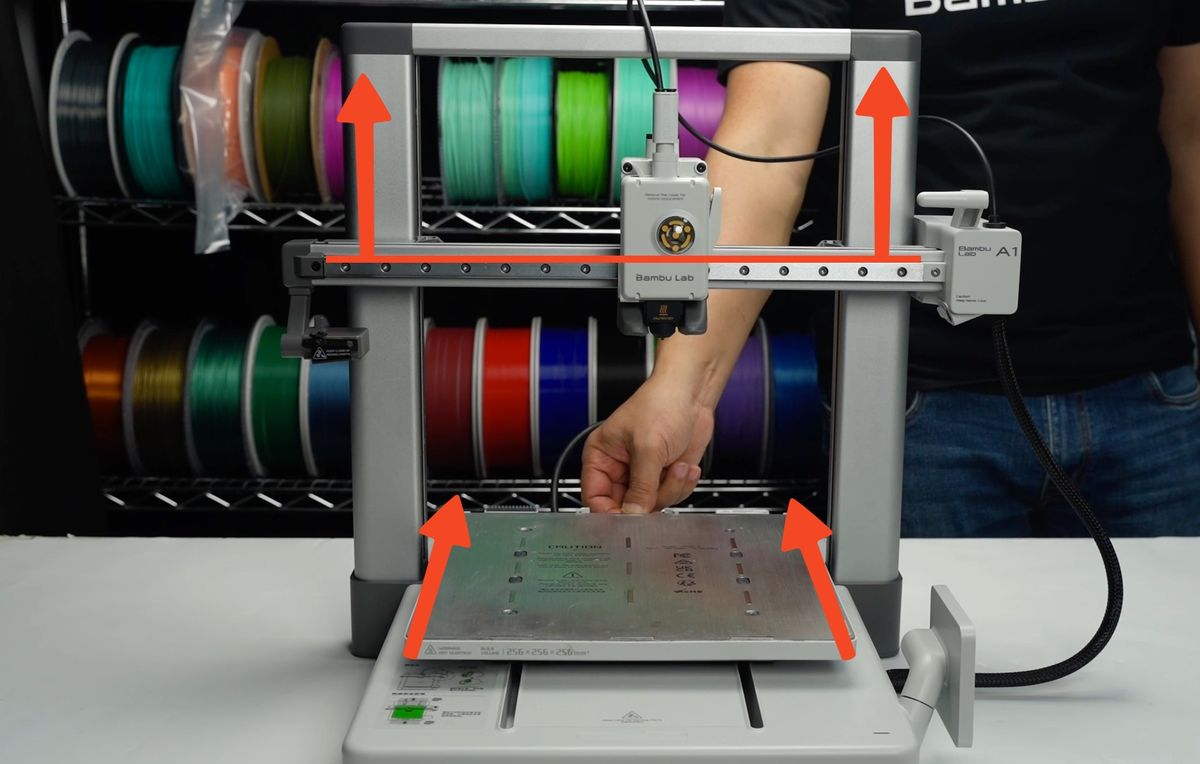

Comience jalando suavemente la cama caliente hacia la parte trasera de la impresora. Luego, empuje con cuidado los lados del eje X hacia la sección superior de la impresora, como se muestra en la imagen a continuación.

Cuando el eje X alcance la parte superior, como se ve en la imagen a continuación, puede pasar al siguiente paso.

2. Retirar la cama caliente de la impresora

Comience retirando las cuatro cubiertas de silicona de la cama caliente. Esto expondrá los tornillos.

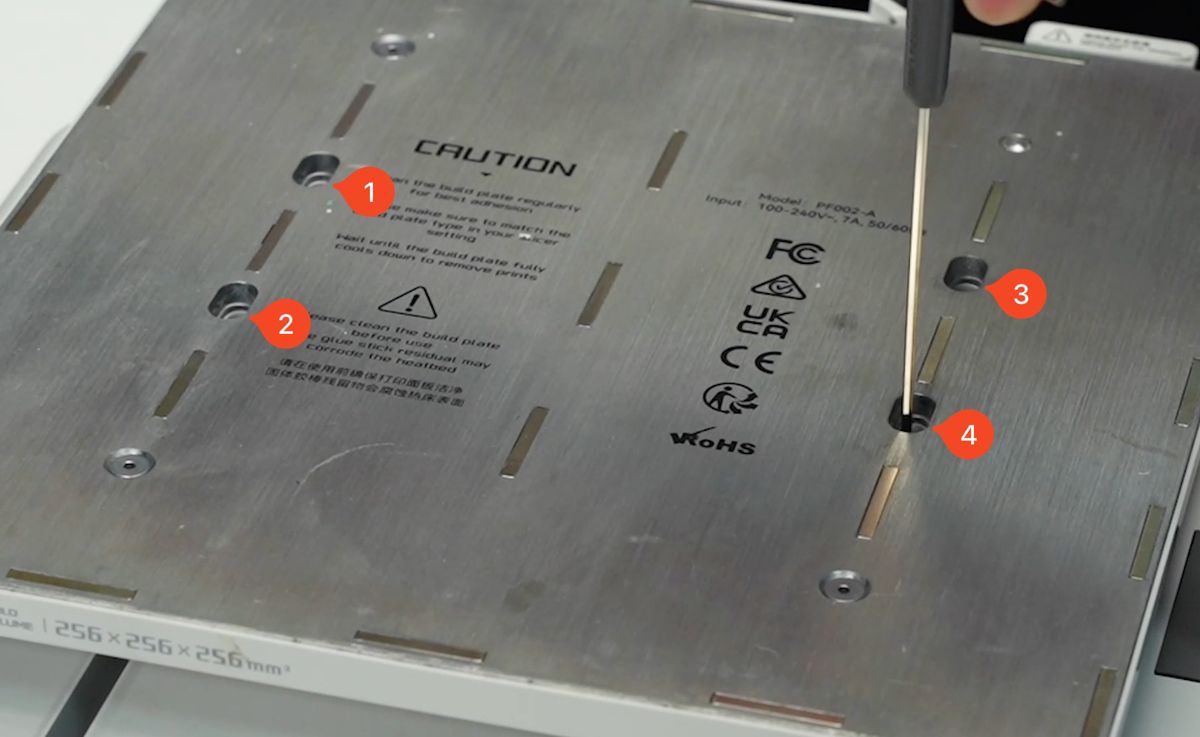

Una vez retiradas las cubiertas de silicona, afloje los cuatro tornillos (M3×6) que sujetan la cama caliente al eje Y.

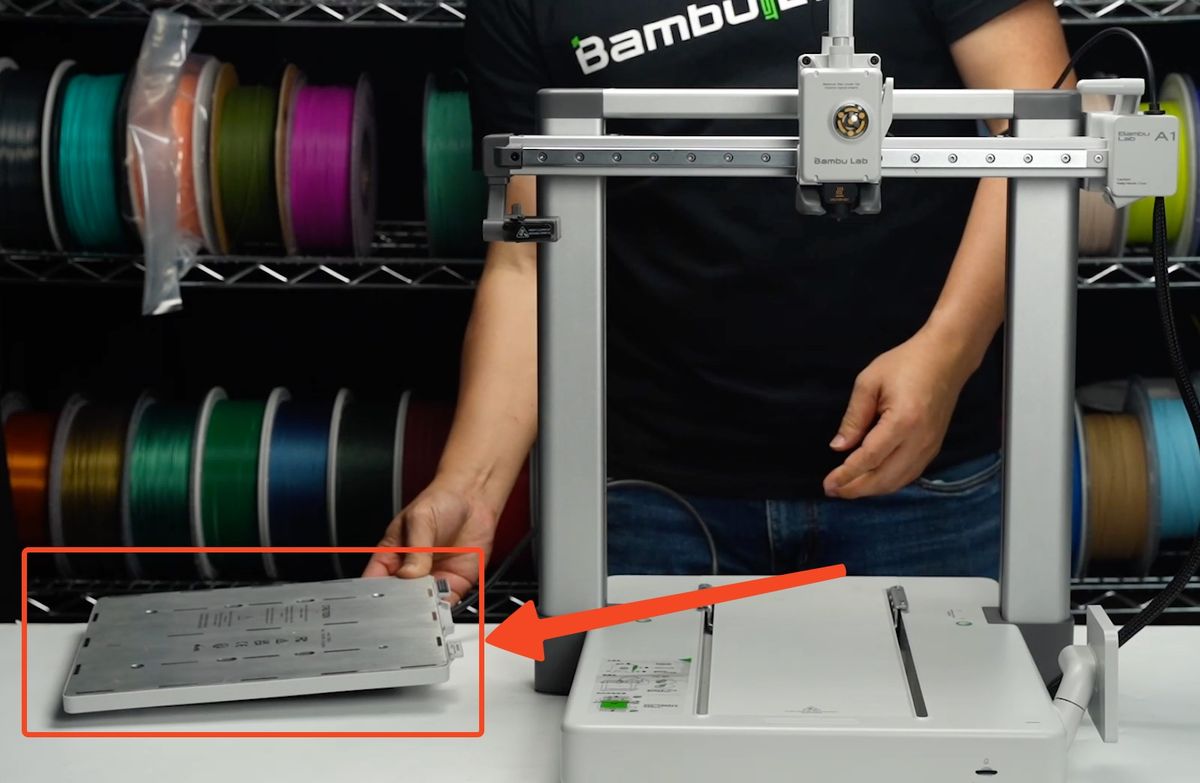

Con los tornillos retirados, la cama caliente ya está libre de la base de la impresora. Levante con cuidado la cama caliente y colóquela a un lado de la impresora.

3. Colocar la impresora de lado

Para acceder a la parte inferior de la máquina, debemos colocar la impresora de lado.
Comience colocando una caja de filamento a un lado de la máquina, luego incline la impresora como se muestra en la imagen a continuación.
La columna del eje Z izquierdo debe descansar sobre la caja para evitar daños en el limpiador de filamento.
Realice esta operación con cuidado para evitar tirar del cable de la cama caliente, que está colocado a un lado y podría caer.

La impresora descansará sobre sus esquinas, como se muestra en la imagen a continuación:

4. Desconectar los cables y retirar la caja de cables

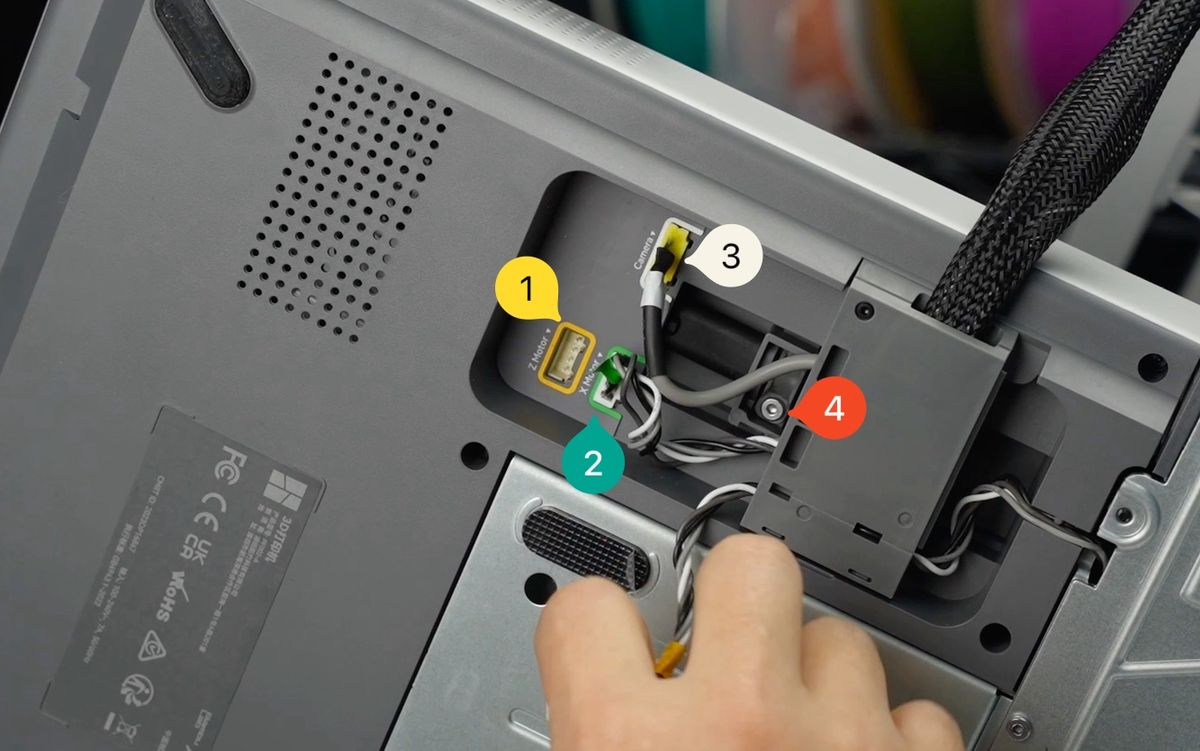

En el siguiente paso, deben desconectarse los cables de la Cámara, Motor X y Motor Z.
Luego, retire el tornillo que sujeta la caja de cables en su lugar.

  1. Cable del motor Z
  2. Cable del motor X
  3. Cable de la Cámara
  4. Tornillo que sujeta la caja de cables (BT3×27)

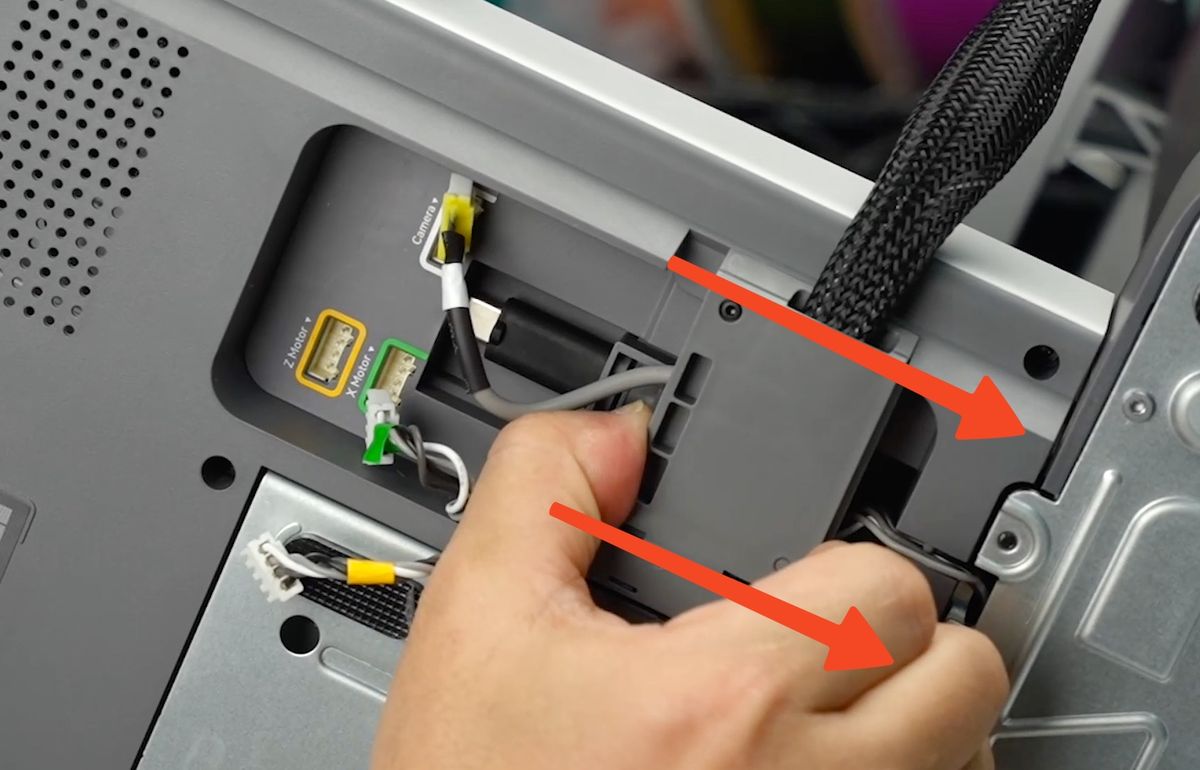

Podrá empujar simplemente la caja de cables hacia atrás para desconectar el cable USB.

5. Retirar las cubiertas inferiores

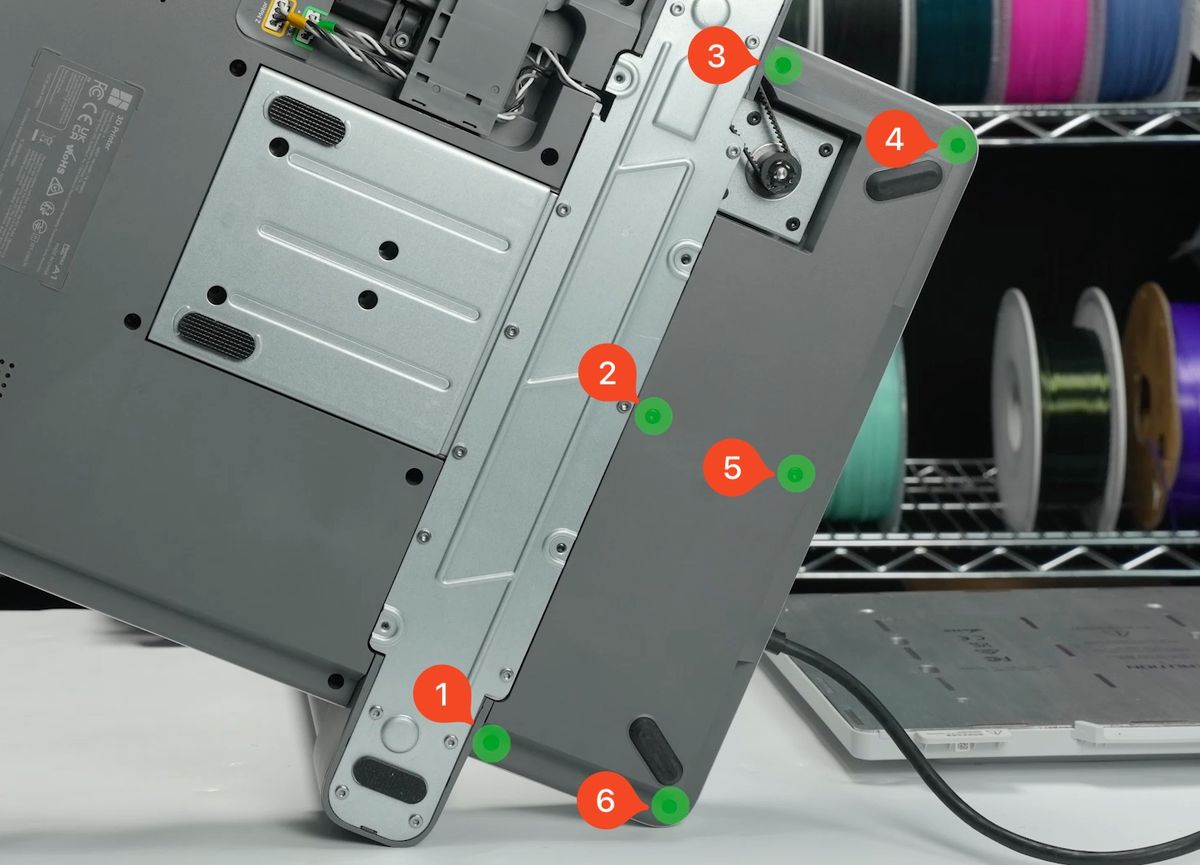

Comience retirando los 6 tornillos (BT3×8) que sujetan la Cubierta Inferior Trasera, luego saque suavemente la cubierta tirando de la parte superior, junto al tornillo Nº 4.

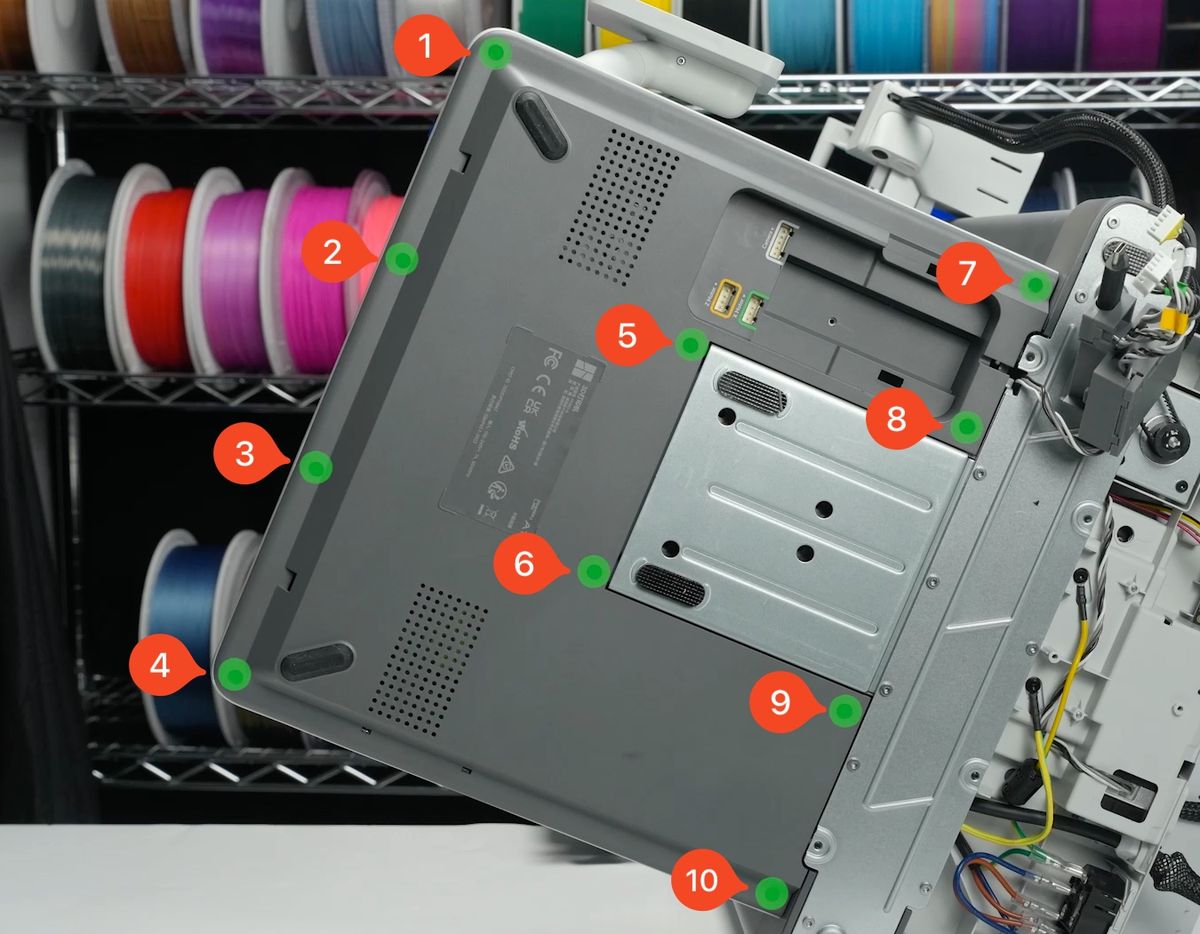

A continuación, retire los otros 10 tornillos (BT3×8) que sujetan la Cubierta Inferior Frontal de la impresora. Podrá sacar suavemente la cubierta plástica tirando desde la sección superior derecha, cerca del tornillo Nº 7.

6. Desconectar los cables de la cama caliente

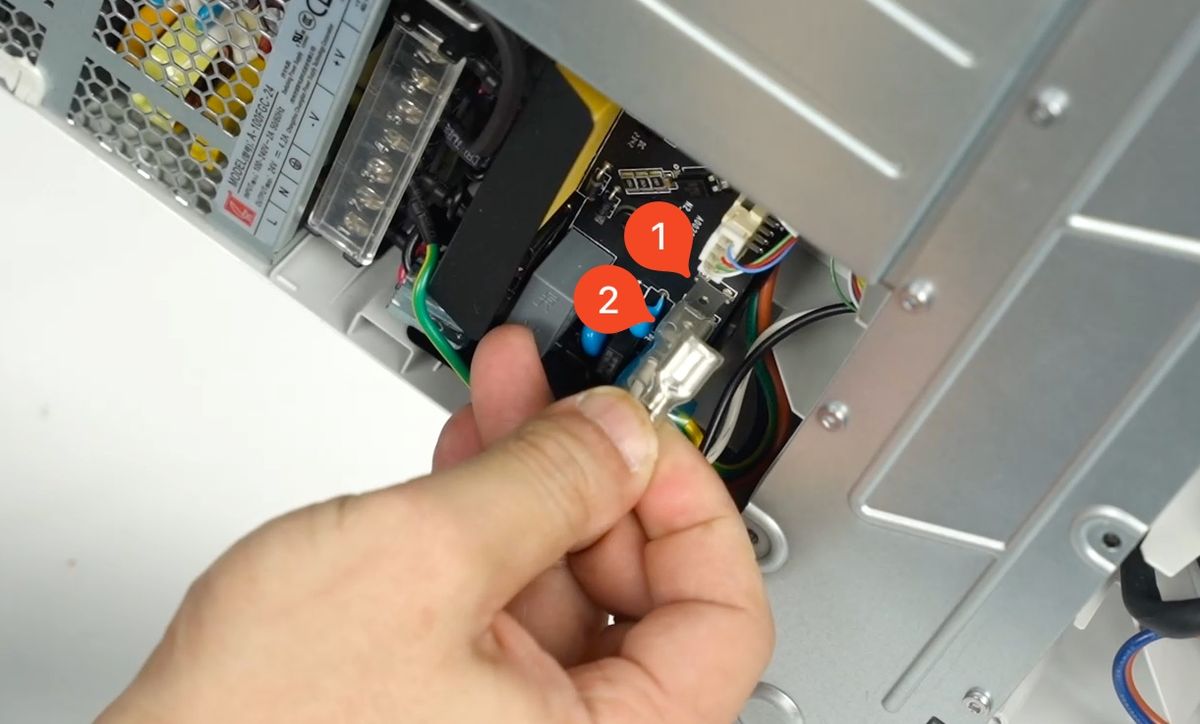

En el siguiente paso, puede comenzar a desconectar los cables de alimentación de la cama caliente. Presione suavemente los conectores mostrados en la imagen a continuación, luego jale suavemente hacia usted.
Los conectores tienen pequeñas pestañas de bloqueo que los mantienen unidos a la placa, pero presionar los conectores los liberará.

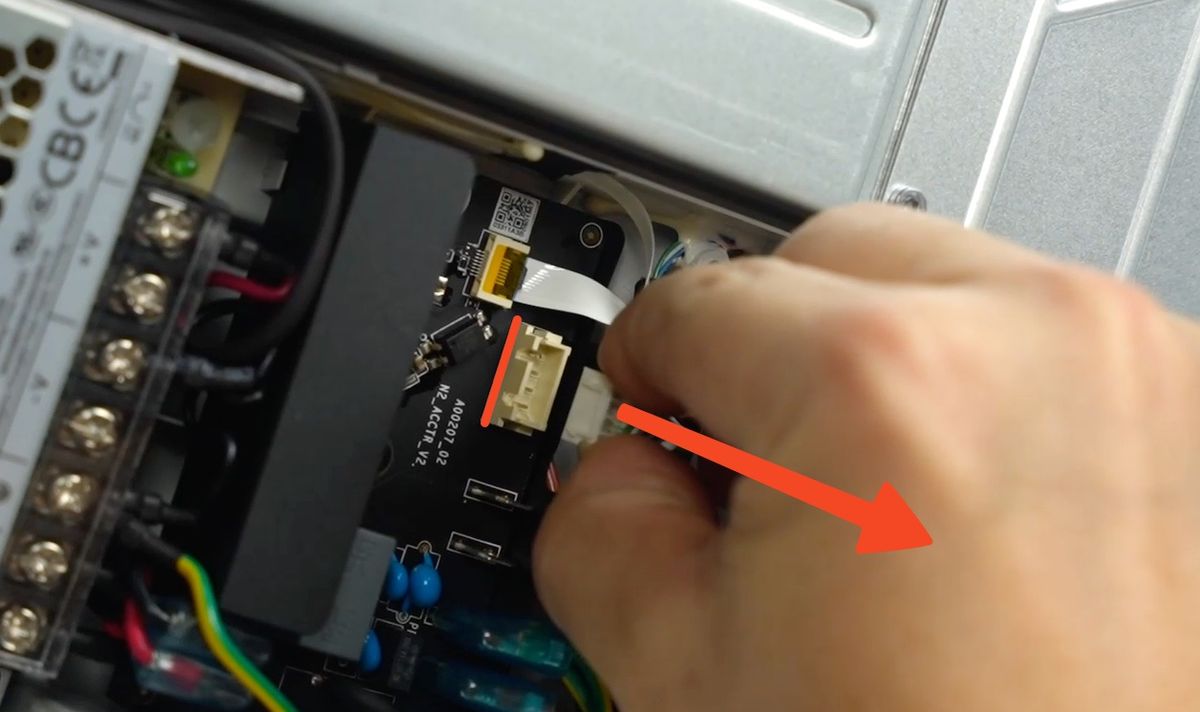

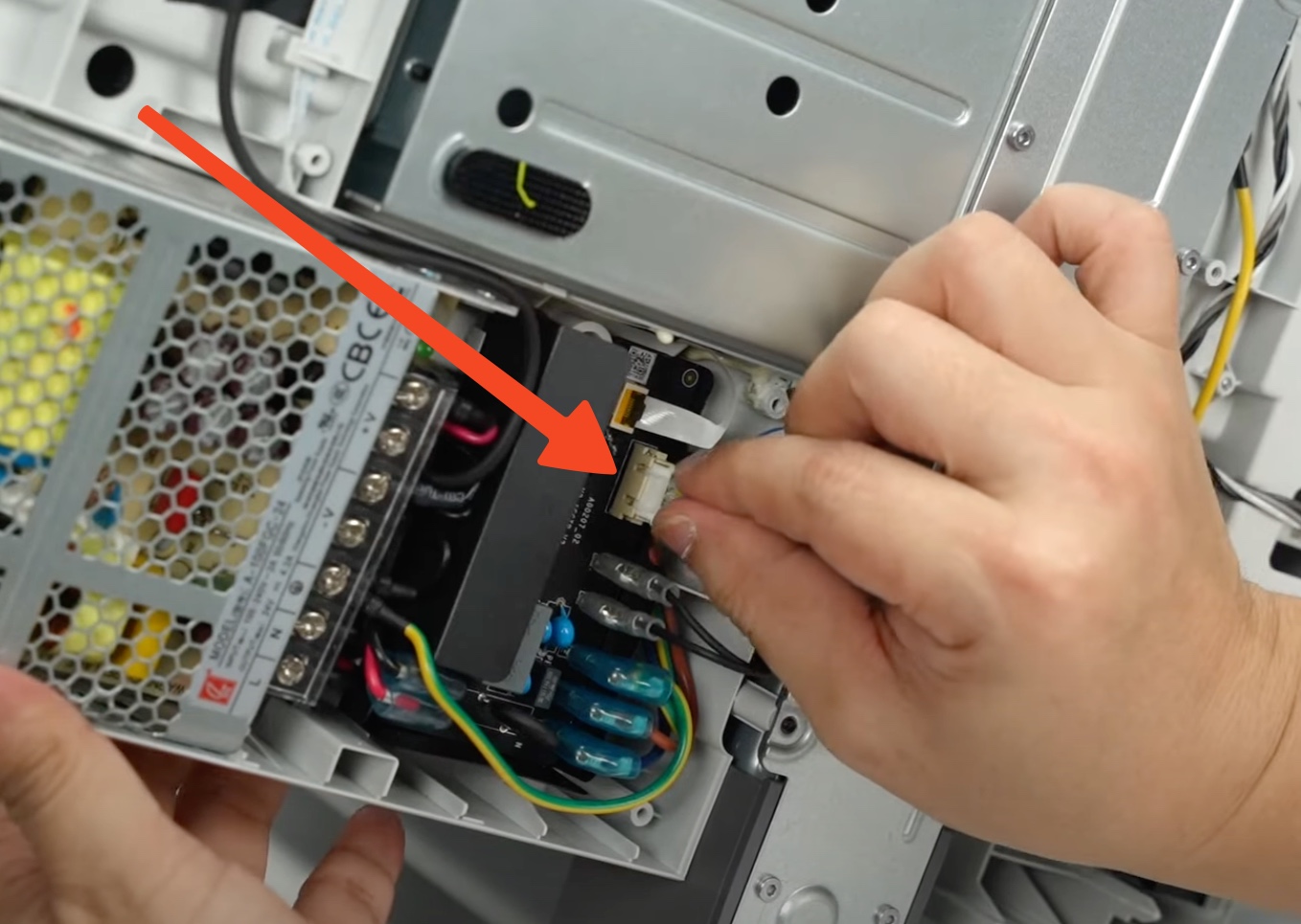

Ahora puede retirar el cable de señal de 4 pines. Agarre simplemente los lados del conector y jale hacia usted.

Habrá algo de pegamento de silicona sujetando los cables en la esquina de la placa. Jale suavemente los cables y se liberarán.

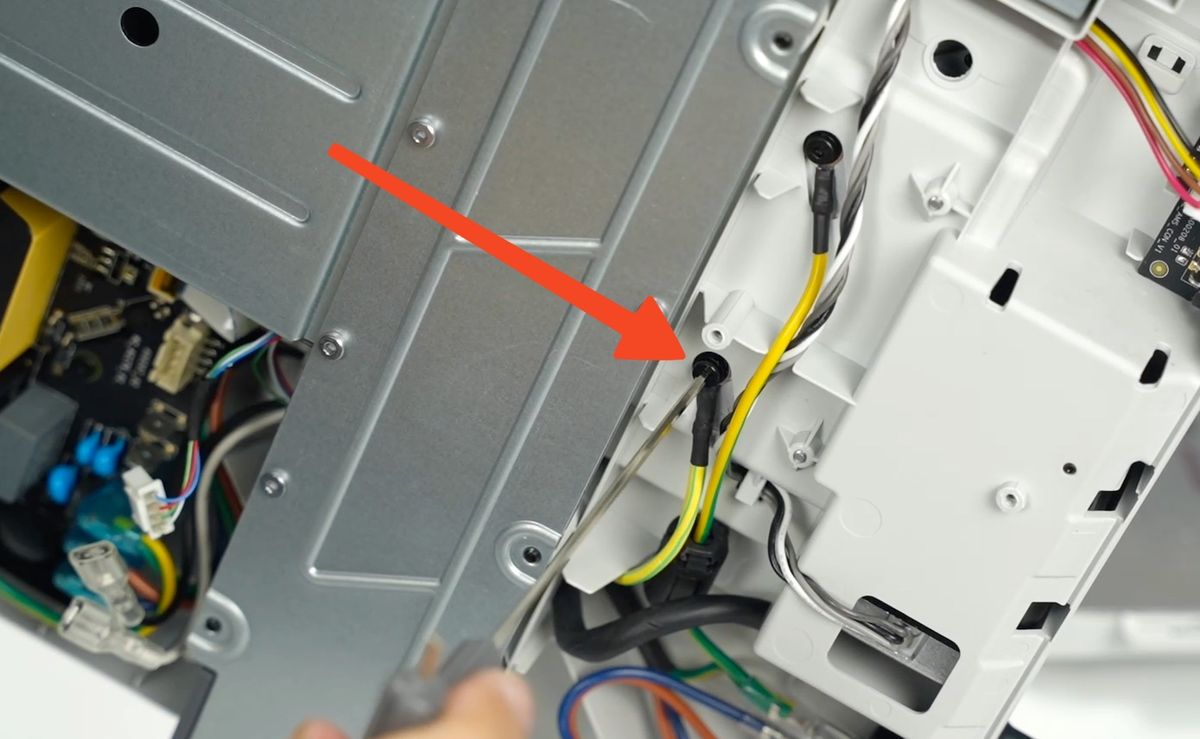

La última pieza del cable es el alambre de tierra amarillo ubicado en la parte trasera de la impresora. Simplemente afloje el terminal para liberarlo.

7. Retirar completamente la cama caliente de la impresora

Los conectores del cable de la cama caliente ya están sueltos, por lo que podemos retirar la cama caliente antigua de la impresora.

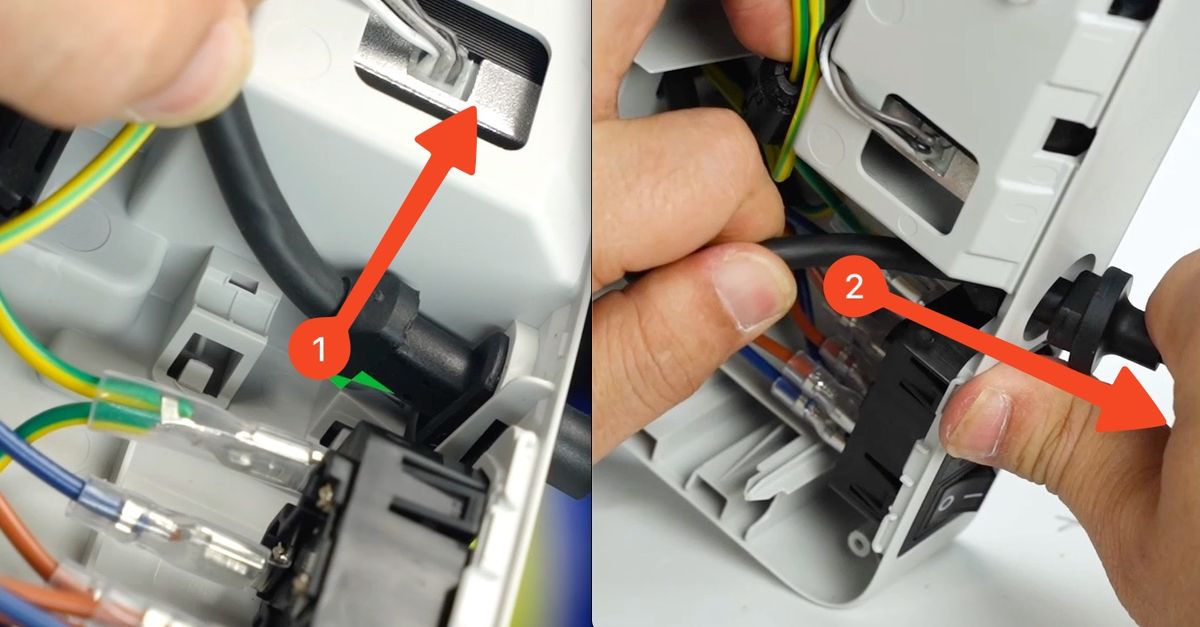

Levante suavemente el lado trasero del cable hacia arriba y jale desde la parte trasera del cable. Esto permitirá retirar completamente el cable de la cama caliente y comenzar el proceso de instalación de la nueva cama caliente.

Pasos para instalar la nueva unidad de cama caliente

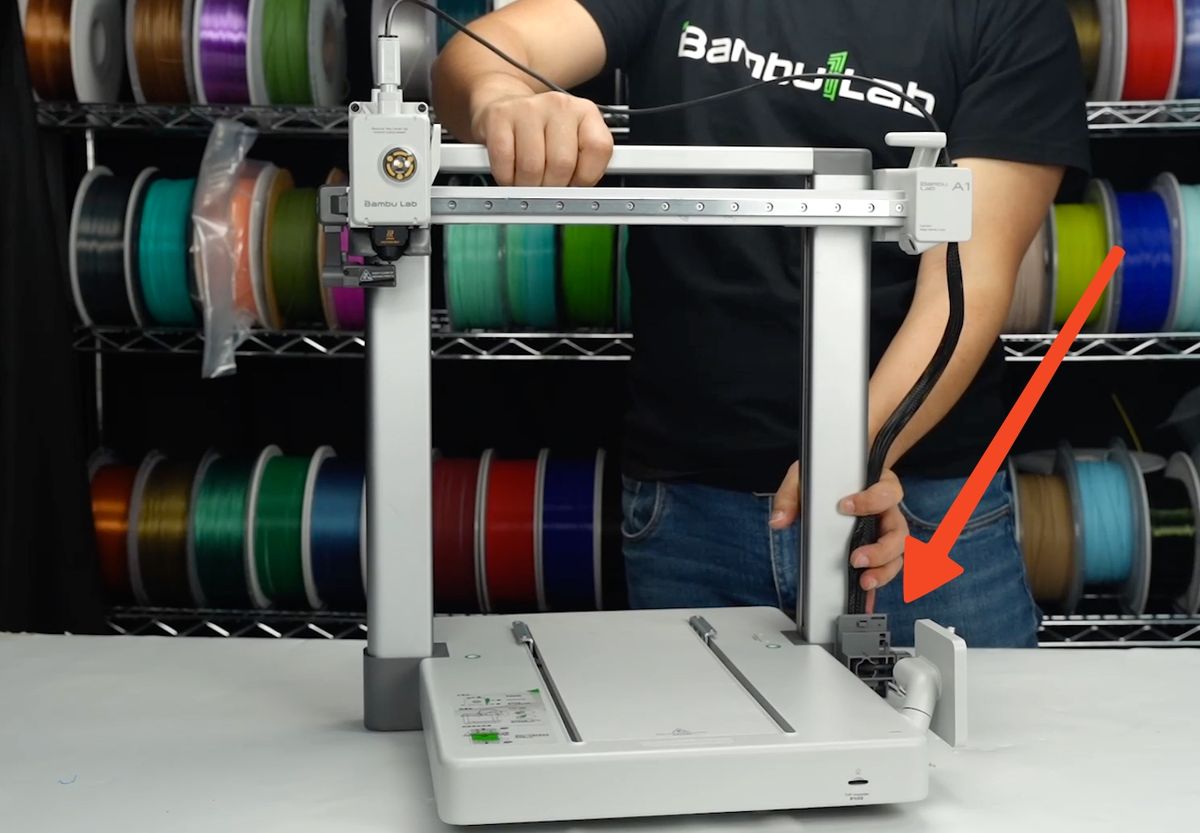

1. Colocar la impresora hacia arriba

Comenzamos el proceso de instalación colocando la impresora hacia arriba, asegurándonos de sostener los cables laterales.
Esto permitirá colocar la impresora horizontalmente y evitar daños potenciales en los cables.

2. Instalar la nueva cama caliente y los tornillos

Alinee cuidadosamente el marco metálico de la cama caliente con los dos soportes metálicos del eje Y, asegurándose de que los agujeros de los tornillos de la cama estén alineados.

Puede realizar pequeños ajustes para alinear los agujeros de los tornillos cuando la cama caliente se baja sobre los soportes.

IMPORTANTE

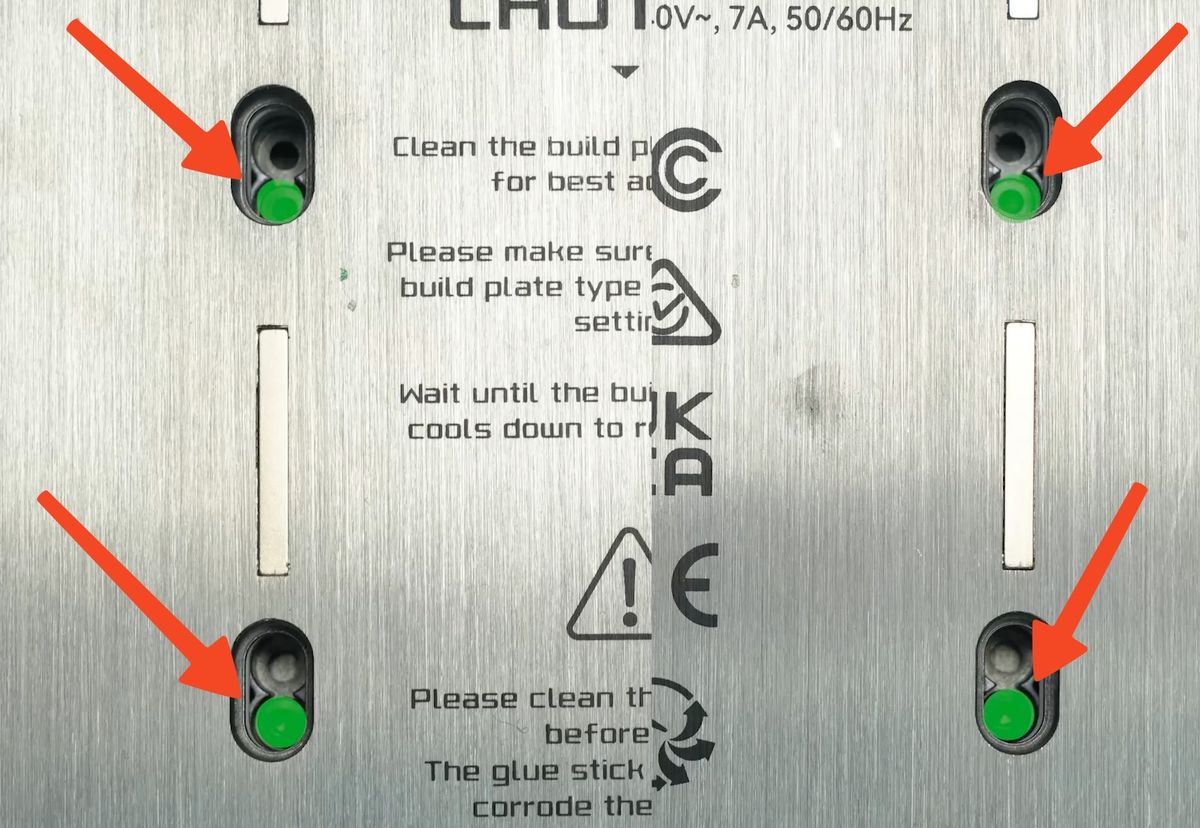

Alinee los agujeros de los tornillos de la cama caliente como se muestra. Los agujeros inferiores son los donde se instalarán los tornillos.
Están marcados en verde en esta imagen. Preste atención también a la orientación del texto para asegurar una instalación correcta.

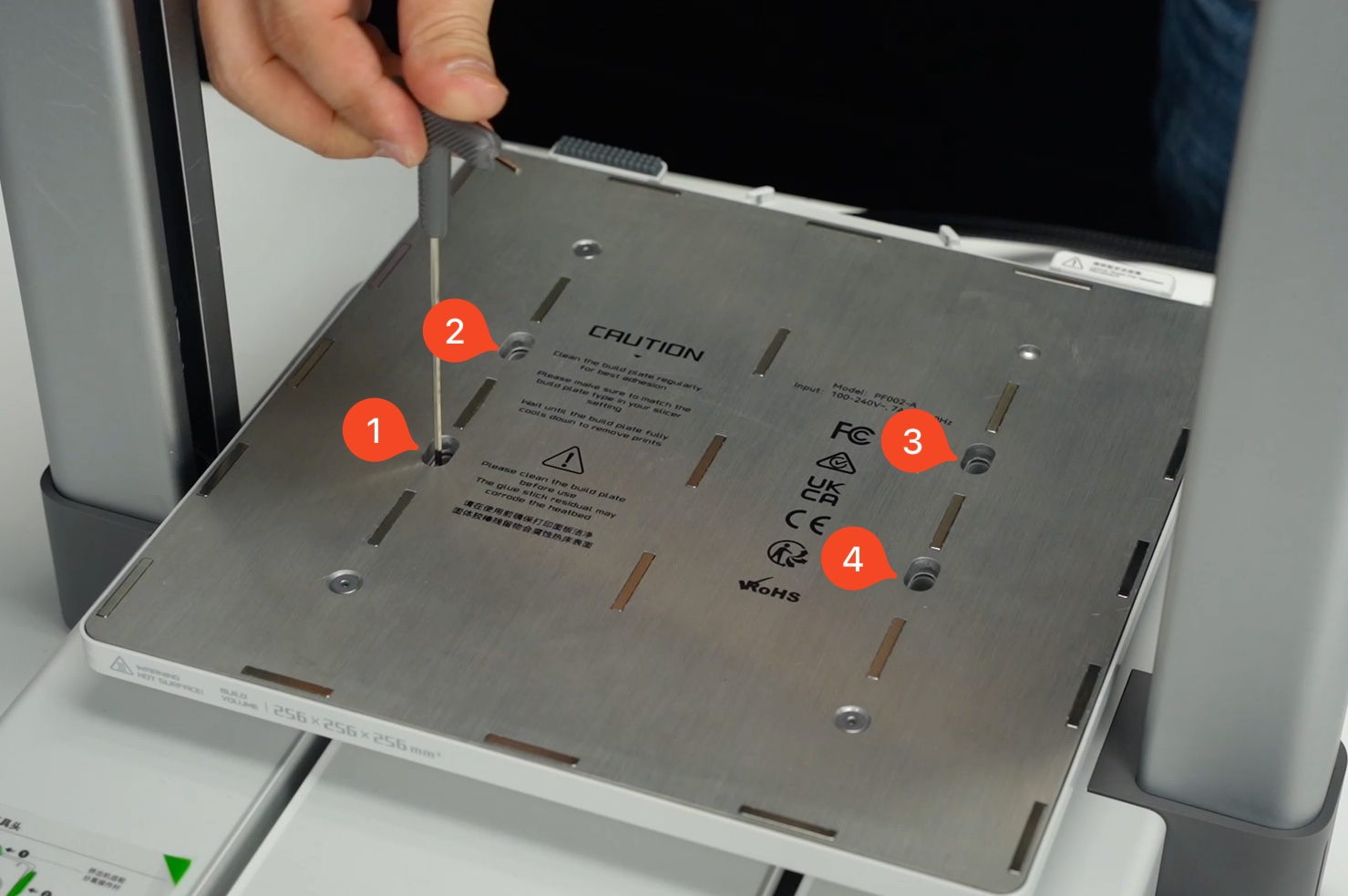

Proceda instalando los cuatro tornillos (M3×6) en la cama caliente, como se muestra en la imagen a continuación. Una vez terminado, también puede instalar las cuatro cubiertas de silicona retiradas anteriormente.

3. Colocar la impresora de lado

Coloque la caja de filamento a un lado de la máquina, luego incline la impresora como se muestra en la imagen a continuación.
La columna del eje Z izquierdo debe descansar sobre la caja para evitar daños en el limpiador de filamento.
Realice esta operación con cuidado para evitar tirar del cable de la cama caliente, que está colocado a un lado y podría caer.

4. Ruteo de cables dentro de la impresora

Comience a organizar cuidadosamente el cable de la cama caliente para evitar torsiones o dobleces, luego empuje suavemente los cables a través de la parte trasera de la máquina.

Continúe ruteando los cables etiquetados 1, 2, 3 hacia la placa AC de la impresora empujándolos suavemente a través del agujero mostrado en la imagen a continuación.
El cable amarillo debe permanecer fuera, ya que lo conectaremos posteriormente.

Una vez que los cables hayan pasado a través de la impresora, puede reconectarlos en la placa AC.
Los cables negros se conectarán a los puertos etiquetados 1 y 2, mientras que el cable de señal se conectará en el puerto etiquetado con el Nº 3.

Confirme que el cable de señal esté completamente insertado antes de enrutar los cables

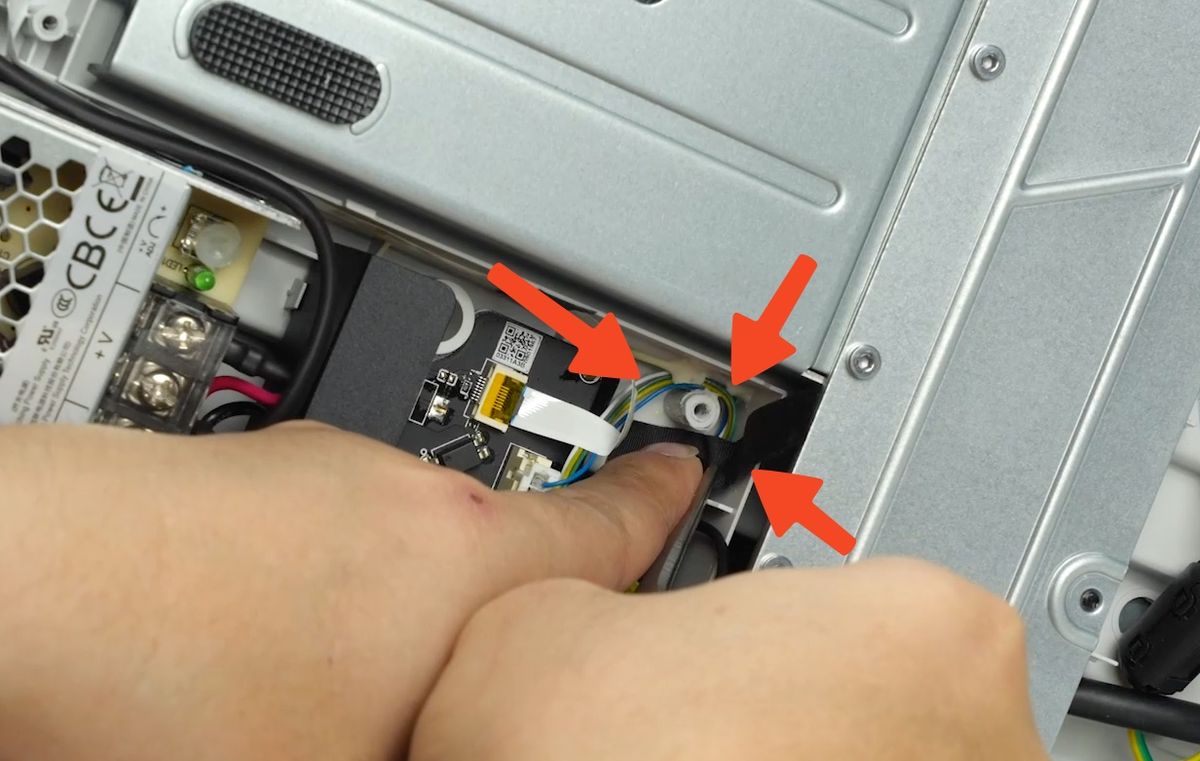

No olvide enrutar el cable de señal de 4 pines de la cama caliente alrededor del pilar plástico, luego asegúrelo con cinta.
Este paso es importante, ya que el cable de señal puede dañarse al instalar la tapa inferior si se omite.
También tome una foto de los cables después de la instalación, ya que debe compartirse con nuestro equipo de Soporte al Cliente en el ticket abierto.

Ahora puede conectar el terminal del cable de tierra amarillo a la impresora, como se muestra en la imagen a continuación.
Asegúrese de que la sección metálica del cable toque el lado metálico de la impresora y que el tornillo esté ajustado firmemente.

También tome una foto del cable después de la instalación, ya que debe compartirse con nuestro equipo de Soporte al Cliente en el ticket abierto.

5. Instalar la tapa inferior frontal

A continuación, vuelva a instalar la tapa inferior frontal de la impresora y encajela en su lugar. Luego, instale los 10 tornillos (BT3×8) mostrados en la imagen a continuación para sujetarla. Evite apretar excesivamente los tornillos, ya que pueden dañar los hilos plásticos.

IMPORTANTE
Al realizar esta operación, preste atención al cable del motor del eje Z ubicado entre el tornillo N. 7 y 8.
Es importante orientarlo cuidadosamente para evitar que se aprieten los cables y se dañe.

6. Organizar el cable de la cama caliente y luego instalar la tapa inferior frontal

Gire cuidadosamente el cable de la cama caliente desde el lado de la impresora para alinear el cable con el centro de la impresora, como se muestra en la imagen a continuación.
Este paso es importante para evitar tensión innecesaria en el cable, asegurando también que el movimiento del cable sea correcto.

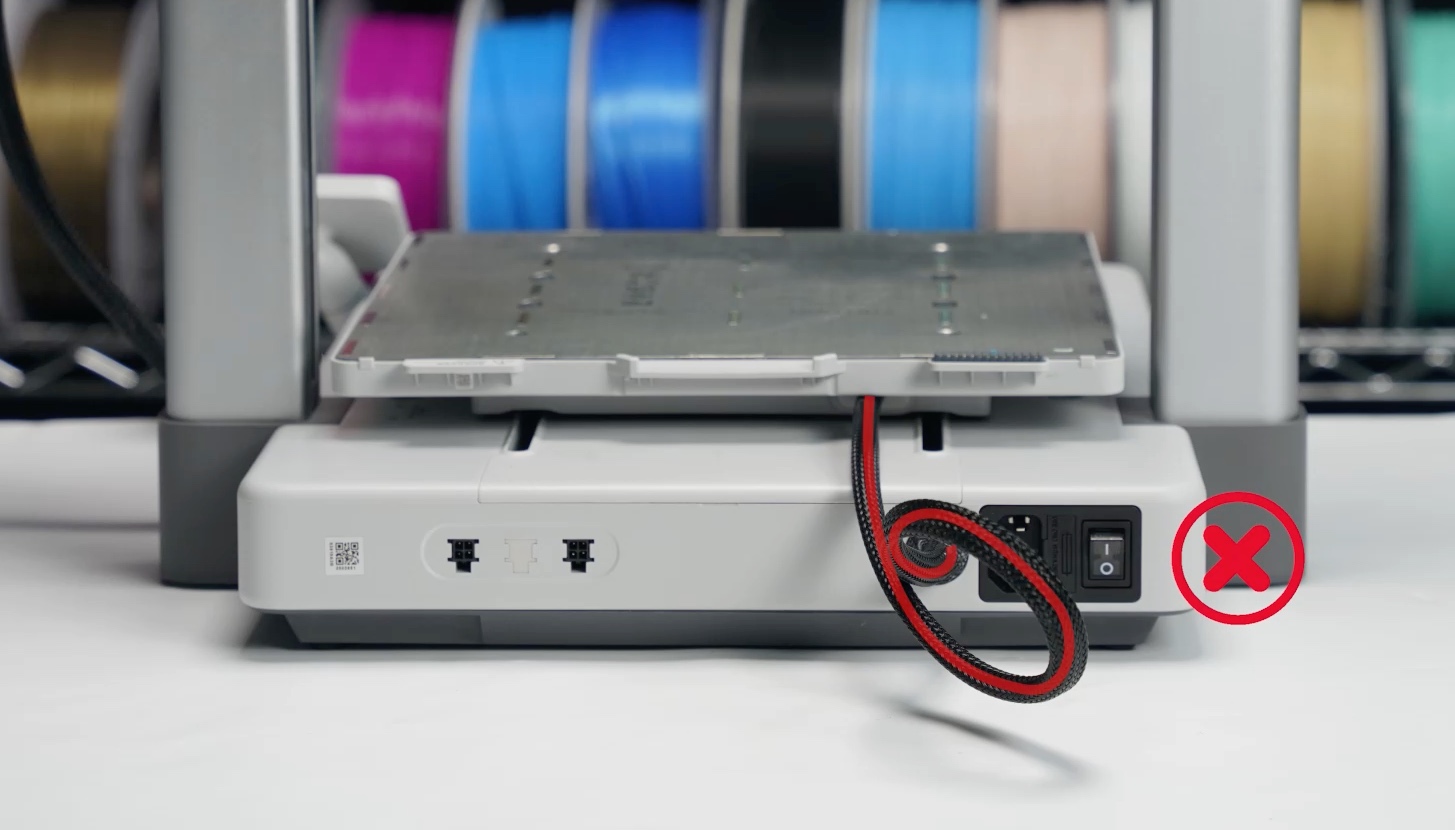

En el ejemplo a continuación, puede ver cómo se ve el cable cuando está mal organizado. Esto debe evitarse

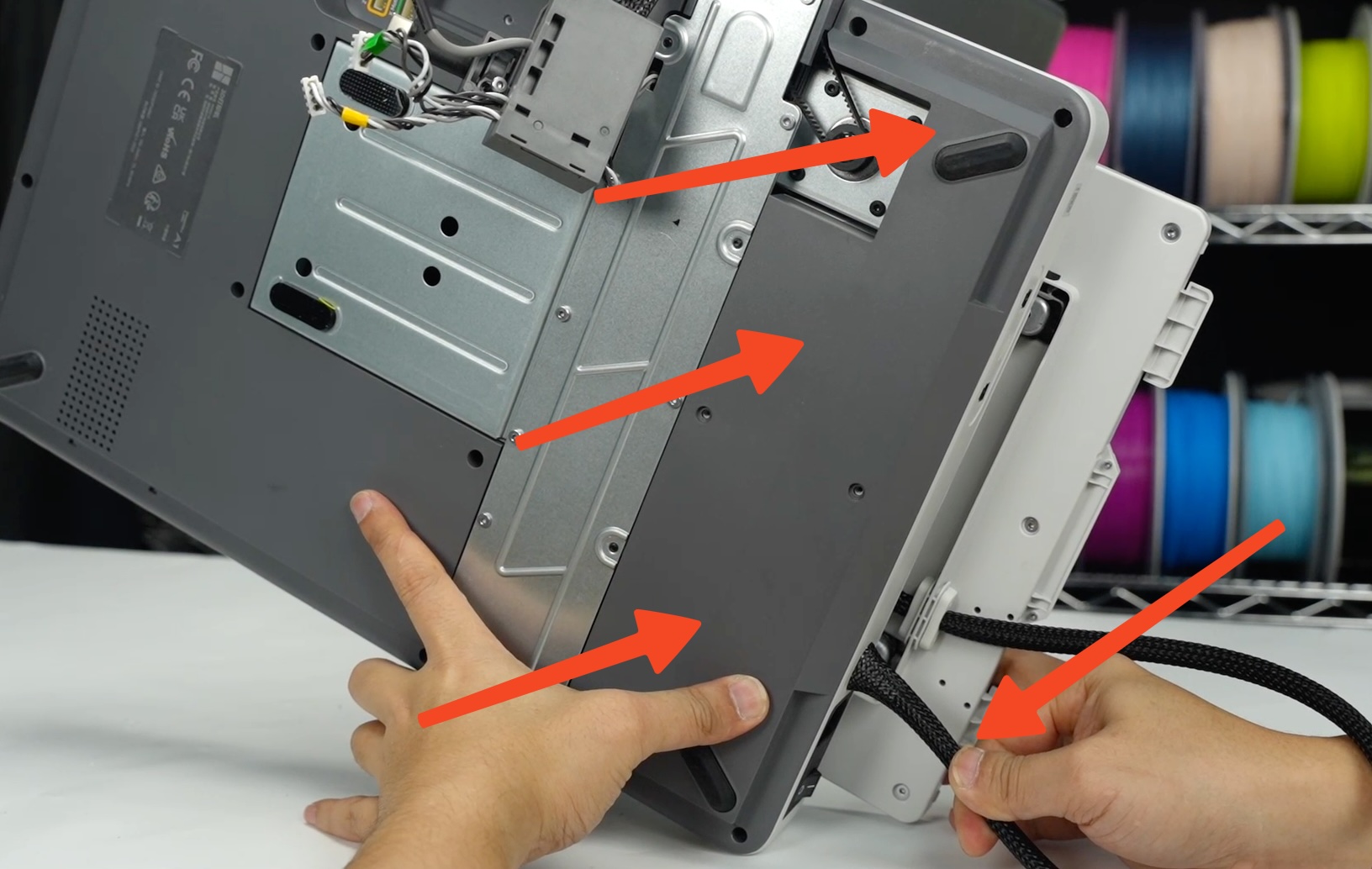

Cuando encuentre la posición que enruta el cable como se muestra anteriormente, alinee cuidadosamente la tapa inferior frontal con la impresora y encajela en su lugar.
Esto fijará el cable de la cama caliente en su posición.

Continúe instalando los 6 tornillos (BT3×8) para asegurar la tapa inferior, como se muestra en la imagen a continuación.
Evite apretar excesivamente los tornillos, ya que pueden dañar los hilos plásticos.

7. Reconectar los cables y la caja de cables de la impresora

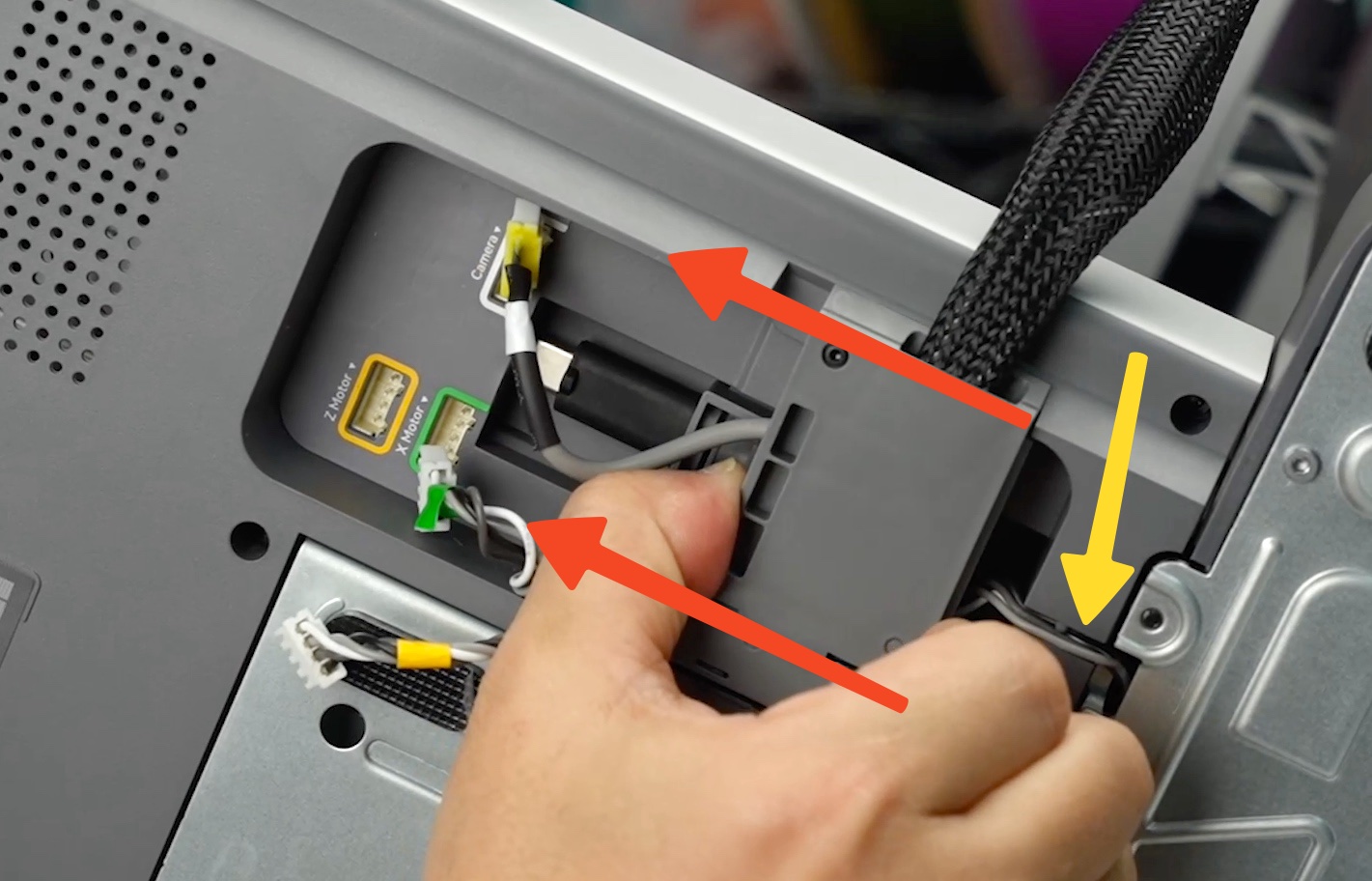

Alinee cuidadosamente la caja de cables y empuje el puerto USB-C hacia la parte frontal de la impresora tanto como sea posible.
Al realizar este procedimiento, preste atención a los cables del motor del eje Z mostrados por la flecha amarilla en la imagen a continuación. Organícelos cuidadosamente en el canal plástico como se muestra.

En el siguiente paso, es necesario reconectar los cables de la Cámara, Motor X y Motor Z.

  1. Cable del motor Z
  2. Cable del motor X
  3. Cable de la Cámara
  4. Tornillo que sujeta la caja de cables (BT3×27)

No olvide apretar el tornillo que sujeta la caja de cables, etiquetado como N. 4.

8. Instalar el respaldo de silicona

El paso final es colocar la impresora en posición vertical y luego instalar el respaldo de silicona.

Simplemente retire la etiqueta protectora del respaldo de silicona y instálelo como se muestra en la imagen a continuación. Mantenga presión durante 3 segundos para asegurar una buena adherencia.

Este paso completa la parte de "autoinstalación" del proceso de reemplazo de la cama caliente. Sin embargo, tenga en cuenta que es necesario realizar una prueba por una persona calificada eléctricamente según la norma armonizada europea EN 50678 o cualquier estándar local equivalente aplicable (a menos que usted mismo esté calificado como dicha persona).

Verificar la funcionalidad

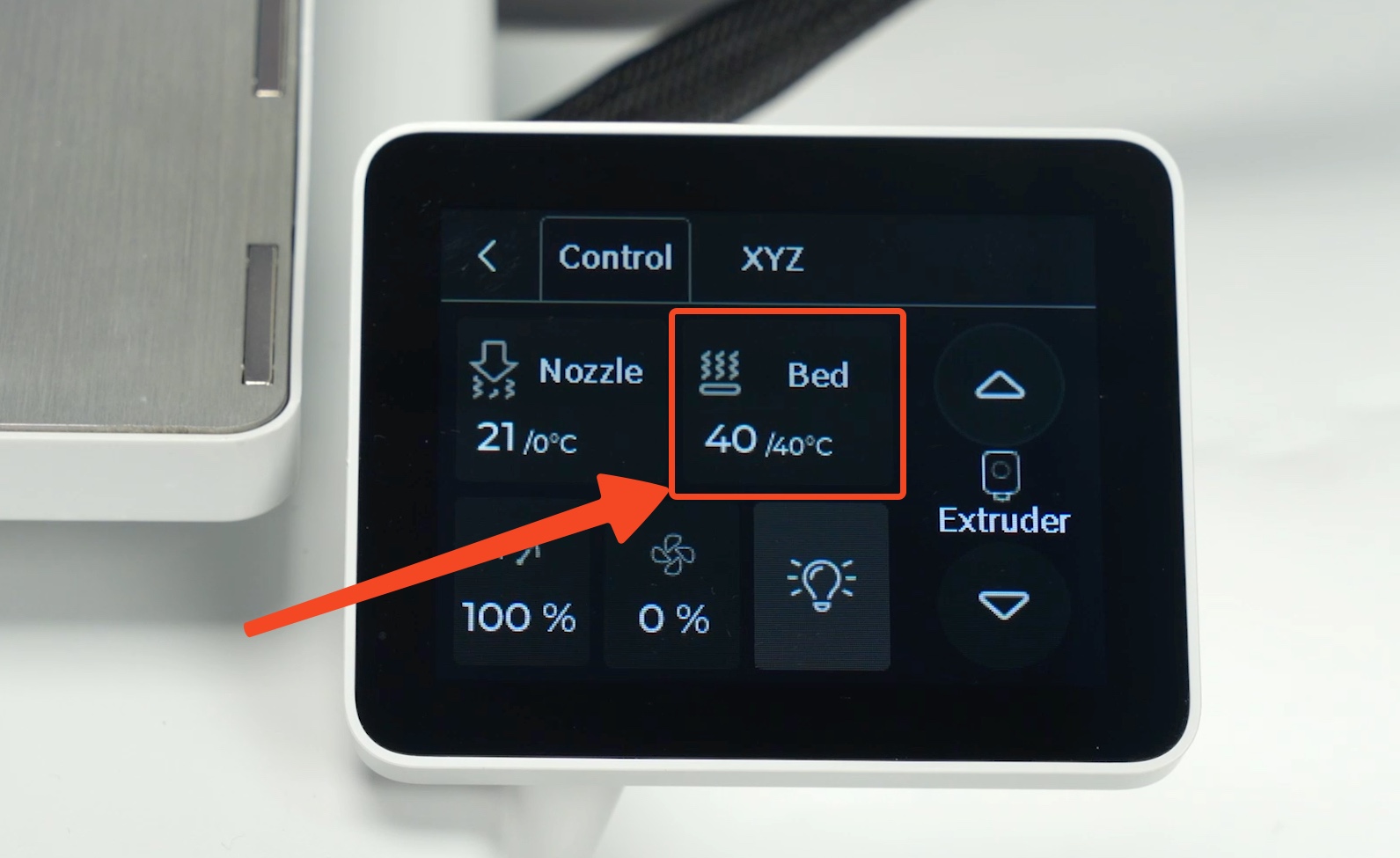

Para verificar la instalación, puede operar la pantalla para configurar la temperatura de la cama caliente a 40°C.
Si la temperatura aumenta y alcanza 40°C, permaneciendo estable, se confirma que la instalación es exitosa.

Calibración

Después de reemplazar la cama caliente, recomendamos fuertemente realizar el nivelado manual de la cama caliente (o nivelado de la base) para asegurar una superficie plana.
Descargue el Gcode A1 Bed Tramming Gcode en su tarjeta SD y luego consulte el video a continuación para detalles.

Para más información sobre el nivelado de la base, consulte el artículo de wiki A1 Bed Tramming.

Notas finales

Esperamos que la guía detallada que compartimos sea útil e informativa.

Queremos asegurarnos de que pueda realizarla de manera segura y efectiva. Si tiene preocupaciones o preguntas sobre el proceso descrito en este artículo, le animamos a contactar a nuestro amable equipo de atención al cliente antes de iniciar la operación. Nuestro equipo siempre está listo para ayudarle y responder cualquier pregunta que tenga.

Haga clic aquí para abrir un nuevo ticket en nuestra página de Soporte.

Haremos lo posible por responder con prontitud y brindarle la asistencia que necesite.
