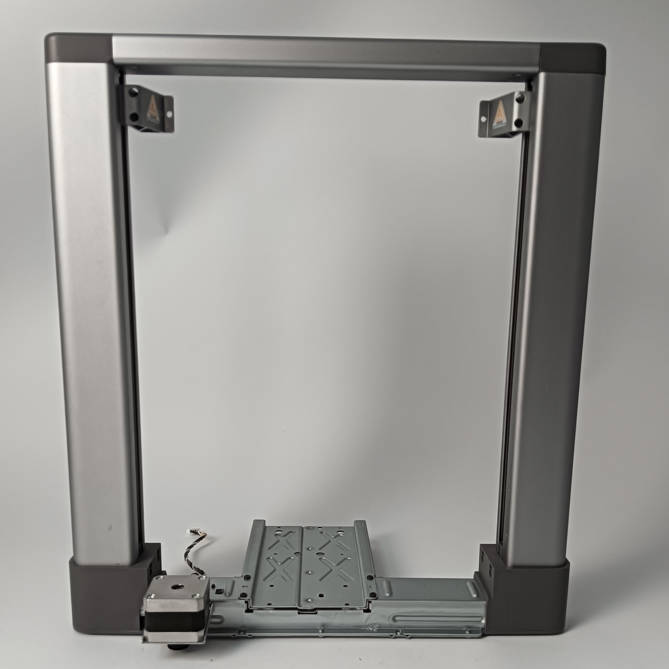

Tutorial de instalación del marco de la impresora A1 (excluyendo el eje X)
Proporciona orientación y precauciones para el desmontaje y montaje del marco de la impresora A1, excluyendo la eliminación y reinstalación del marco de la impresora.
Lista de piezas
Las siguientes son las piezas de repuesto involucradas en esta guía.
Lista de módulos
Ninguno
Lista de tornillos
Lista de herramientas
Llave hexagonal H2.0
Pinzas planas
Tiras de cable
Tijeras de corte
Operación preliminar
Consulte el Tutorial de instalación A1 para aprender cómo eliminar el marco de la impresora y reinstalarlo en la impresora.
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluyendo los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas piezas, incluyendo el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, podrá evitar posibles daños en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre el seguimiento de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindarle la asistencia que necesita.
Guía de video
Desmontaje del marco de la impresora A1

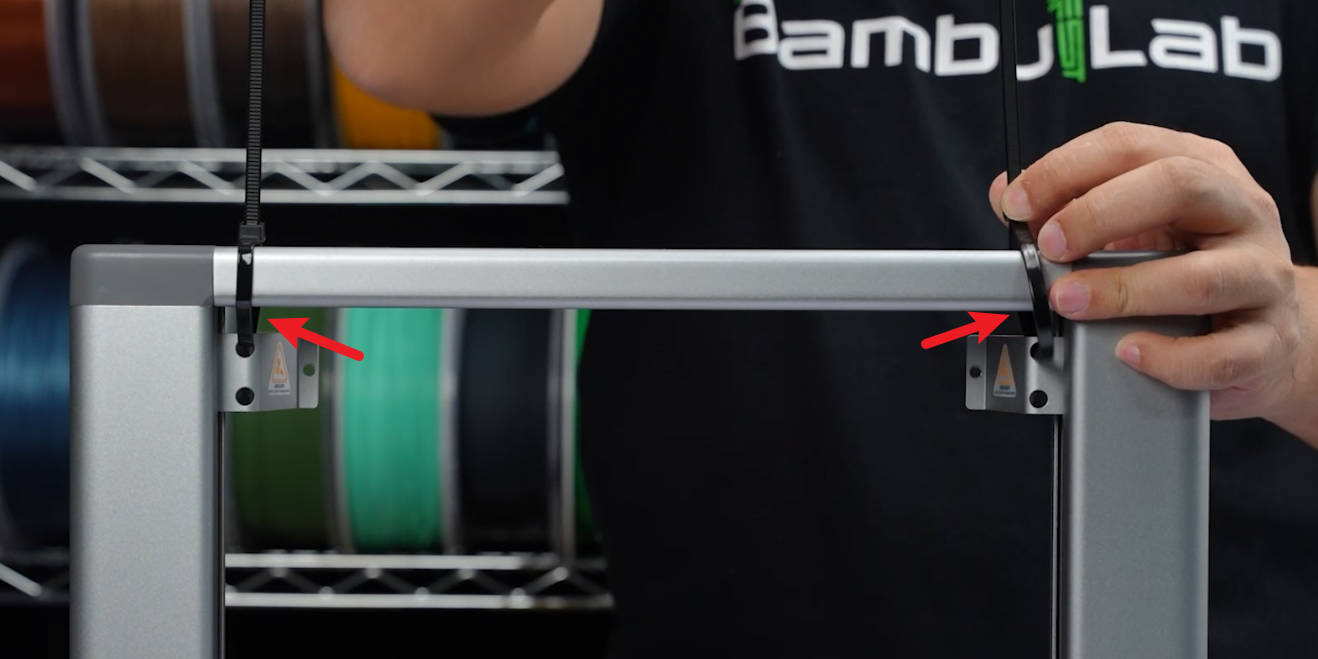

Paso 1- Fijar los deslizadores del eje Z
Eleve los deslizadores del eje Z hasta la parte superior y fíjelos con tiras para asegurar que el deslizador no se mueva.
Paso 2- Eliminar las cubiertas superiores del eje Z
Suelte la cubierta del eje Z horizontalmente hacia afuera con pinzas, luego suelte las dos esquinas hacia arriba y elimine la Cubierta superior del eje Z.
Paso 3- Eliminar la chapa de refuerzo
Desenrosque los 8 tornillos negros alrededor de la chapa metálica y los 3 tornillos plateados en la parte inferior, y elimine la chapa de refuerzo.

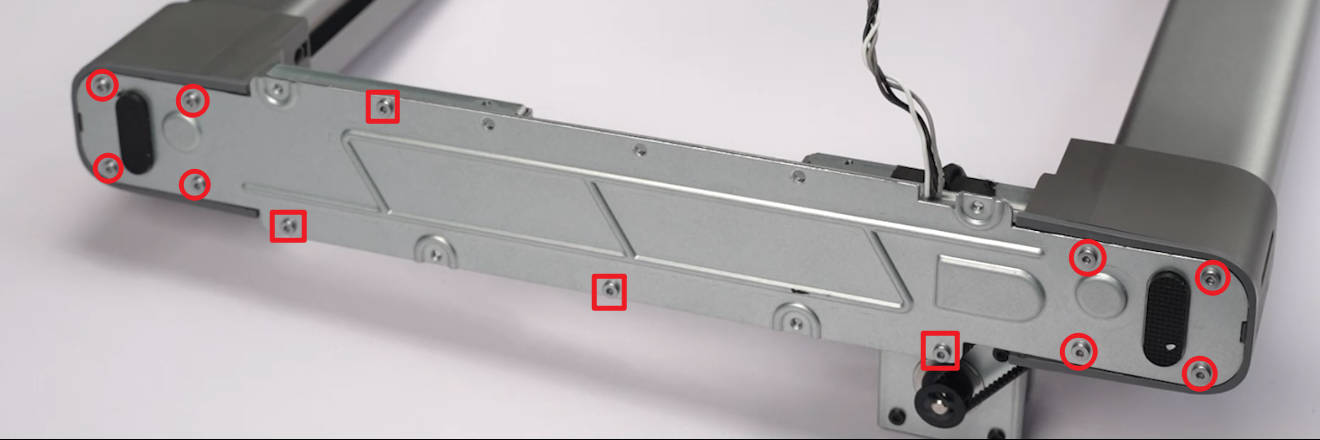

Paso 4- Eliminar la placa base metálica
Desenrosque los 8 tornillos largos que fijan la columna del eje Z con la llave hexagonal H2.0, y los 4 tornillos cortos en la parte media de la placa base metálica.
Los cabezales de tornillo salientes dentro de la placa base son afilados, y pueden estar presentes rebabas en algunas partes del marco metálico. Realice las operaciones con precaución durante el desmontaje y montaje, prestando atención a evitar estas partes, o use guantes resistentes al corte.

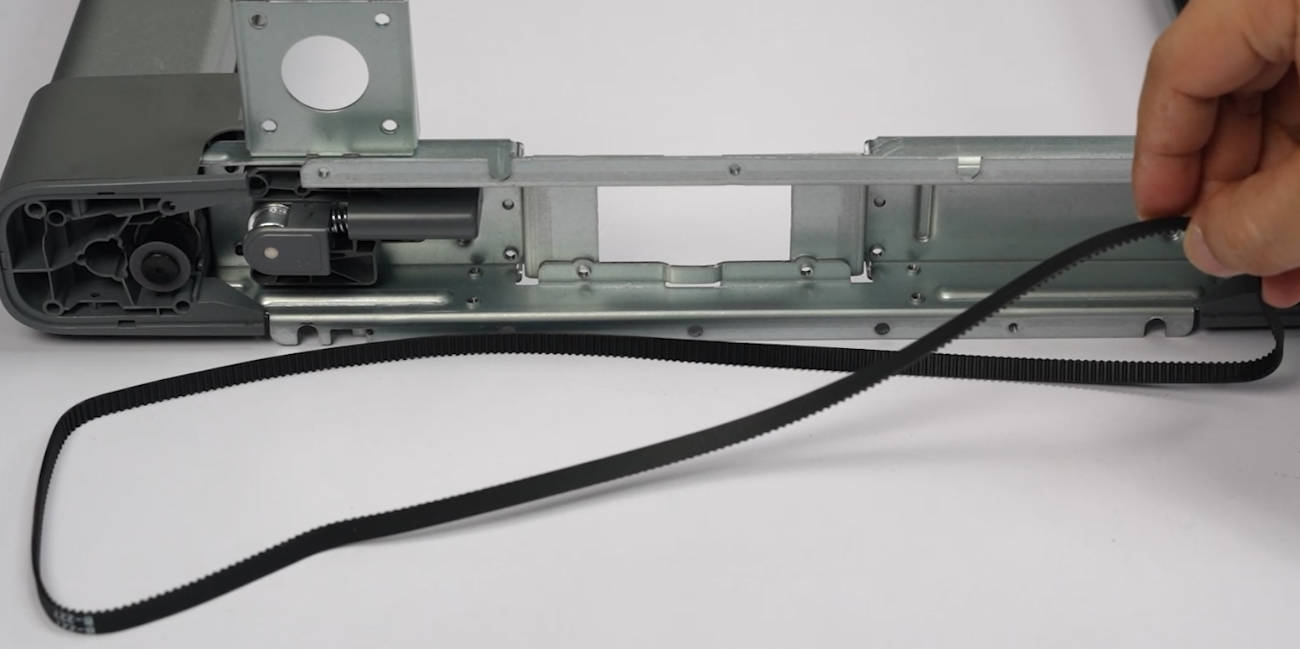

Paso 5- Eliminar el motor Z y la correa Z
Elimine las cintas, desenrosque los 4 tornillos con la llave hexagonal H2.0 y elimine el Motor Z y la Correa Z.
Paso 6- Eliminar el tensador del eje Z
Desenrosque los 2 tornillos de ajuste del tensador con la llave hexagonal H2.0, elimine las 2 arandelas antivuelco y vuelva a fijar los 2 tornillos (no los apriete).
Desenrosque los 3 tornillos con la llave hexagonal H2.0 y elimine el Tensador Z.
Montaje del marco de la impresora A1
Paso 1- Eliminar el tensador del eje Z
Alinee el agujero cuadrado de instalación, instale el Tensador Z en la viga inferior y fije los 3 tornillos.
Paso 2- Instalar la correa Z y el motor Z
Organice la Correa Z según la trayectoria de movimiento, pase el Motor Z a través de la Correa Z e instálelo en su lugar, fije los 4 tornillos.
Organice el cable del motor y fíjelo con cintas.
Paso 3- Tensar la correa Z
Desenrosque los 2 tornillos de ajuste del tensador, coloque de nuevo las 2 arandelas antivuelco y vuelva a fijar los 2 tornillos (no los apriete);
Corte las tiras y desbloquee los deslizadores Z, tire de la correa para confirmar el movimiento suave;
Apretar los 2 tornillos de ajuste del tensador.
Paso 4- Instalar la placa base metálica
Instale la placa base metálica y fije 4 tornillos largos en ambos lados para fijar el eje Z.
Fije 4 tornillos cortos en la parte media de la placa base. Preste atención a la posición y no los fije incorrectamente.
Paso 5- Instalar la chapa de refuerzo
Instale la chapa de refuerzo y fije 3 tornillos plateados en la parte inferior, y fije 8 tornillos alrededor de la chapa de refuerzo.
Paso 6- Instalar las cubiertas superiores del eje Z
Alinee la ranura de instalación e instale la Cubierta superior del eje Z en el extremo superior del eje Z siguiendo el borde de la ranura de instalación, empuje la cubierta hacia adentro para instalarla en su lugar.
Siga los mismos pasos para instalar la otra cubierta.
Verificar el funcionamiento
Verificar si el movimiento de los deslizadores Z es suave.
Calibración
Ninguna
