Tutorial de instalación del soporte para bobina A1
Esta página proporciona instrucciones para quitar e instalar el soporte para bobina A1, incluida la sustitución del Conector de Tubo PTFE.

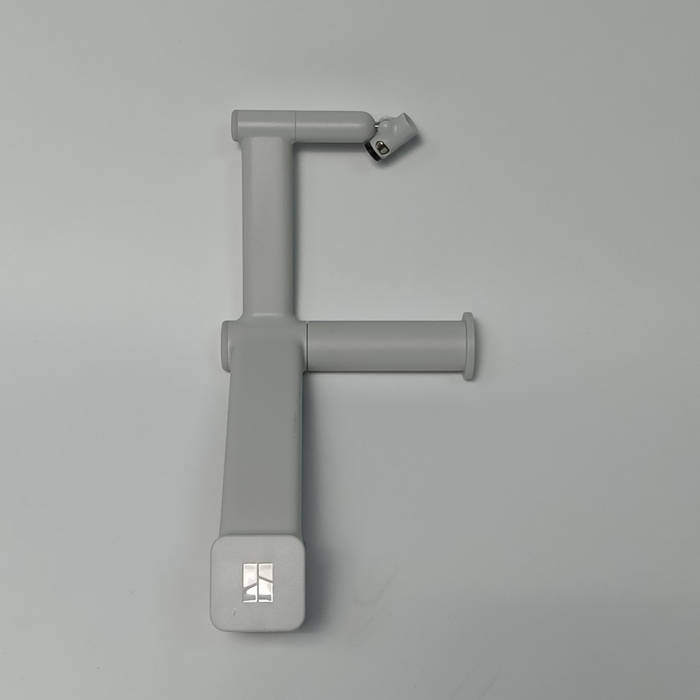

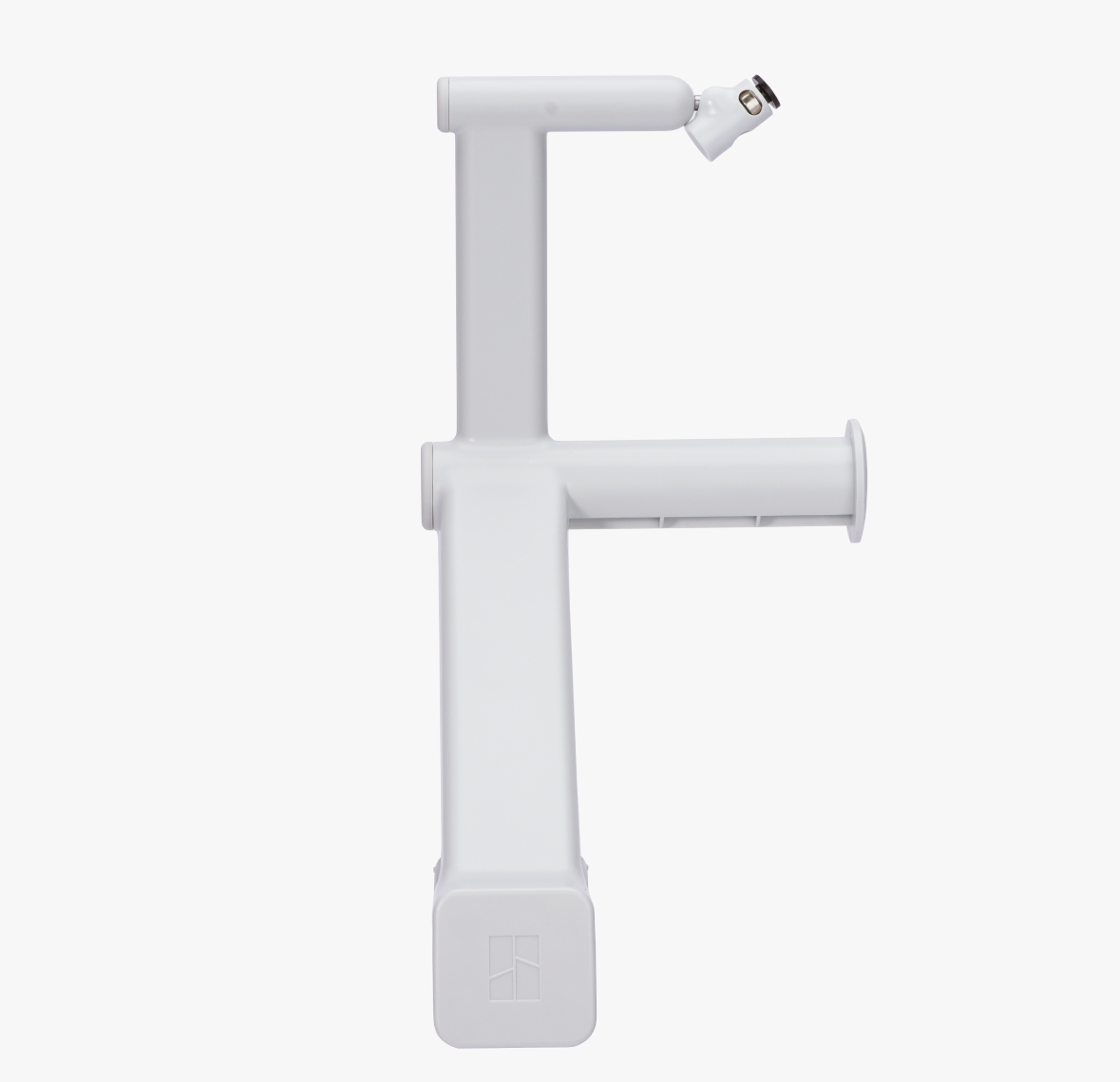

Nota: La siguiente figura muestra la nueva versión del soporte para bobina. Esta versión no requiere montaje y se puede instalar directamente en la impresora.
Consulte Instalar el soporte para bobina - Paso 3 - Instalar el soporte para bobina en este artículo.
Lista de piezas
Las siguientes son las piezas de repuesto involucradas en esta guía.
Lista de módulos
Ninguno
Lista de tornillos
Ninguno (El tornillo de cabeza redonda está incluido en el Conector de Tubo PTFE)
Herramientas
Llave Allen H2.0
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que podría provocar daños adicionales en los componentes electrónicos y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas piezas, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesite.
Guía de video
Retirar el soporte para bobina
Paso 1 - Retirar el soporte para bobina
Nota: Retire primero la bobina de filamento.
Mueva el cabezal y baje el eje X para crear suficiente espacio, abra el clip en la parte trasera del soporte y retire el soporte para bobina.
Paso 2 - Retirar el eje de bobina

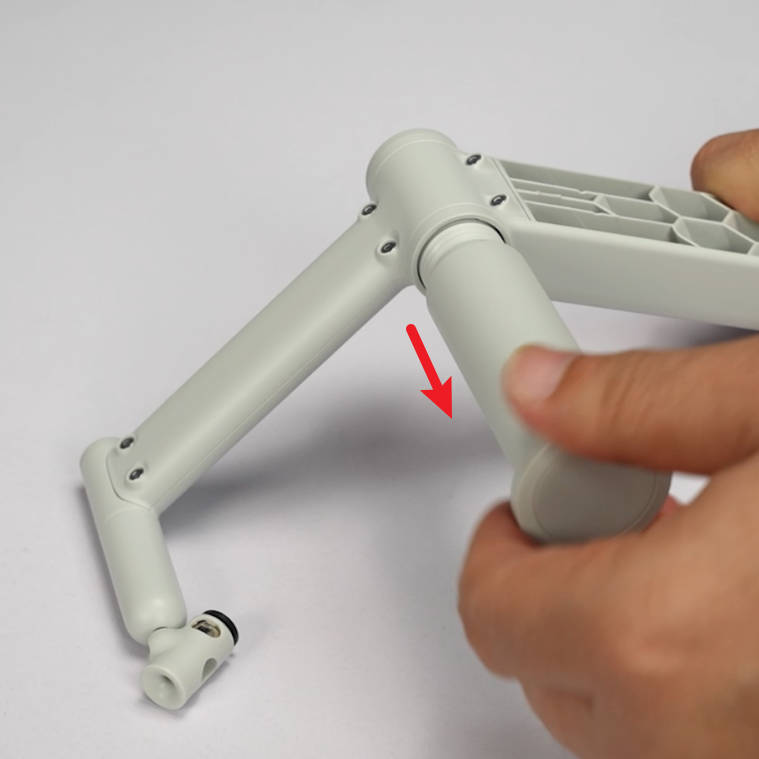

Como se muestra en la figura, girar en sentido antihorario aflojará y retirará el eje de bobina.
Paso 3 - Retirar el Conector de Tubo PTFE
Afloje el tornillo de cabeza redonda con una llave Allen H2.0 hasta que el Conector de Tubo PTFE quede completamente separado.
Instalar el soporte para bobina
Paso 1 - Instalar el Conector de Tubo PTFE
Alinee las ranuras del soporte, instale el Conector de Tubo PTFE en el soporte y apriete los tornillos de cabeza redonda.
Paso 2 - Instalar el eje de bobina

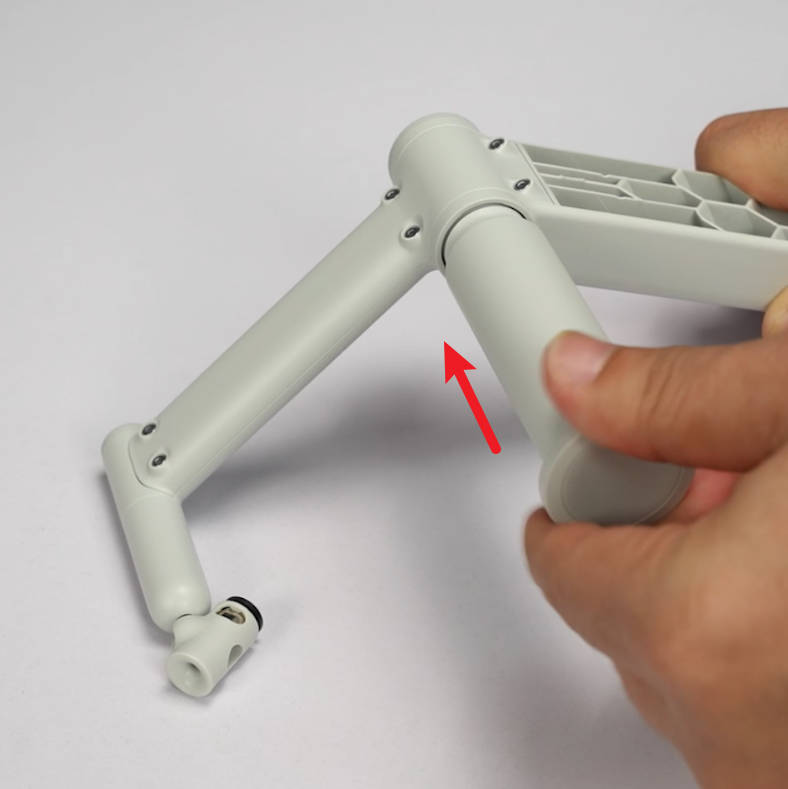

Como se muestra en la figura, gire en sentido horario para ajustar el eje de bobina.
Paso 3 - Instalar el soporte para bobina
Abra el clip y colóquelo hacia atrás, monte el soporte para bobina en la barra y luego fíjelo hacia arriba en su lugar.
Verificar la funcionalidad
Verifique que el clip no esté suelto.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos presentar un ticket técnico relacionado con su problema.
Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
