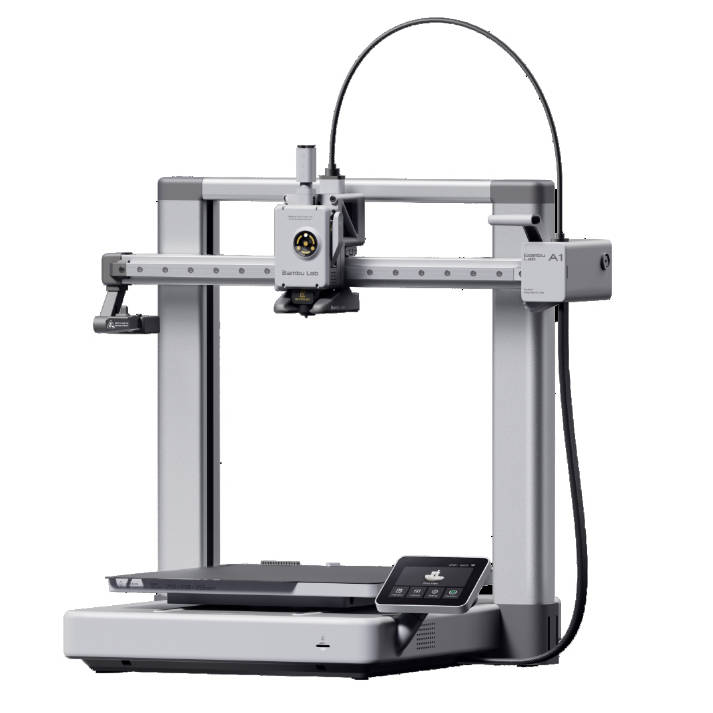

Tutorial de instalación A1
Este artículo ofrece instrucciones para desmontar la impresora A1 en sus componentes principales y luego reensamblarla para formar una impresora completa. Para obtener instrucciones detalladas de desmontaje y montaje de cada componente específico, consulte la página de guía correspondiente para obtener más información.
Lista de piezas
Las siguientes son las piezas de repuesto involucradas en esta guía:
Lista de conjuntos
Los conjuntos requieren desmontaje adicional.
Lista de tornillos
Lista de herramientas
- Llave Allen H2.0
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cualquier cortocircuito o daño en los componentes electrónicos de la impresora. Al hacerlo, evitará posibles daños en los componentes electrónicos de la impresora y garantizará que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre el seguimiento de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindarle la asistencia que necesita.
Guía en video
El video está en proceso, gracias por su paciencia.
Desmontaje A1
Paso 1: Retirar la tapa superior del eje Y

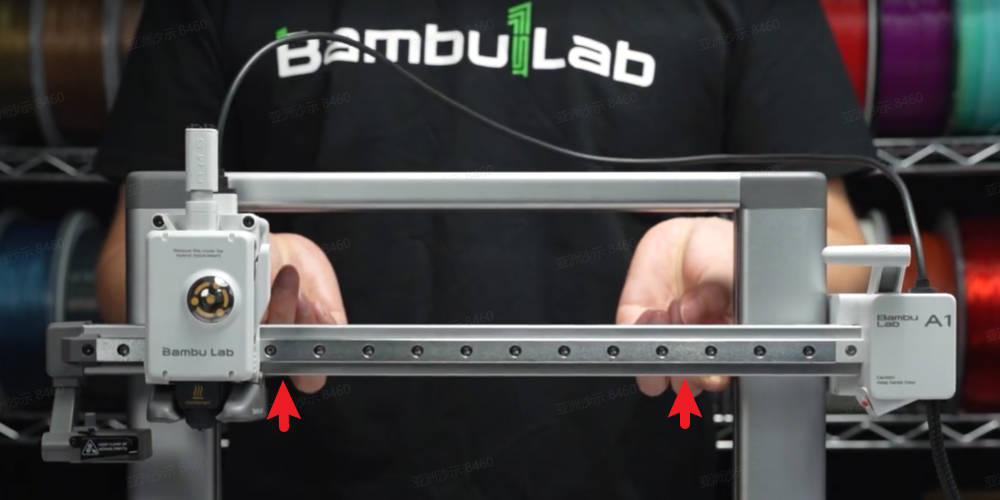

Coloque la impresora en posición vertical y eleve el eje X a la posición superior.
Empuje la cama caliente hacia adelante y retire la tapa superior del eje Y.
Paso 2: Desconectar los cables
Baje el lado izquierdo de la impresora para exponer la caja de cables en la parte inferior, y desconecte el cable de la cámara, el cable del motor X y el cable del motor Z en secuencia.

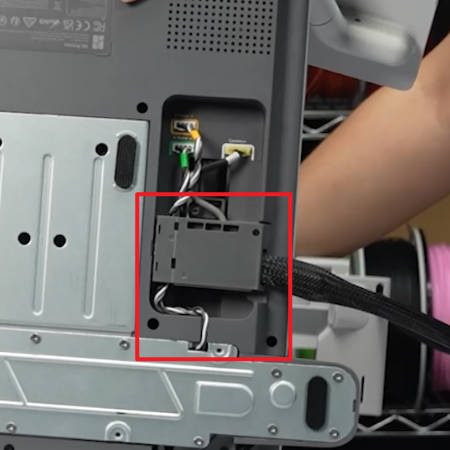

Afloje un tornillo plateado y deslice la caja de cables para desconectar el cable USB, luego abra la cubierta del cable del motor Z y retire el cable del motor Z de la caja.
Paso 3: Retirar el conjunto de base inferior
Mueva la cama caliente hacia adelante y use una llave Allen H2.0 para retirar 10 tornillos. Mueva la cama caliente hacia atrás y use una llave Allen H2.0 para retirar 2 tornillos.

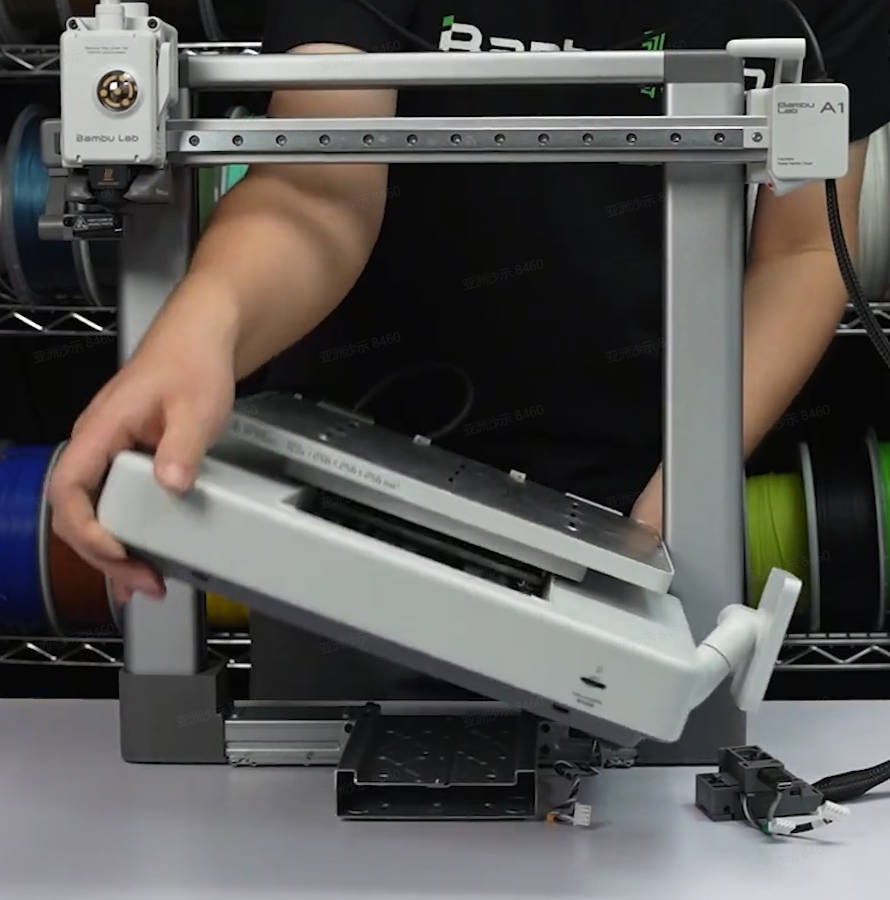

Levante un lado del conjunto de base inferior primero, y luego retire todo el conjunto.
Paso 4: Retirar el conjunto del eje X
Retire los 6 tornillos ubicados en la parte posterior del eje X y desenganche el conjunto del eje X de la estructura de la impresora.
Montaje A1
Paso 1: Instalar el conjunto del eje X
Alinee el eje X con los pasadores de ubicación en los dos deslizadores del eje Z, luego instálelo en los deslizadores del eje Z. Finalmente, fije el conjunto del eje X apretando 3 tornillos en cada lado.
Paso 2: Instalar el conjunto de base inferior
Mantenga la estructura de la impresora en posición vertical e instale con cuidado el conjunto de base inferior en ella, asegurándose de evitar el cable del motor Z.
Nota: Tenga cuidado de evitar el cable del motor Z.

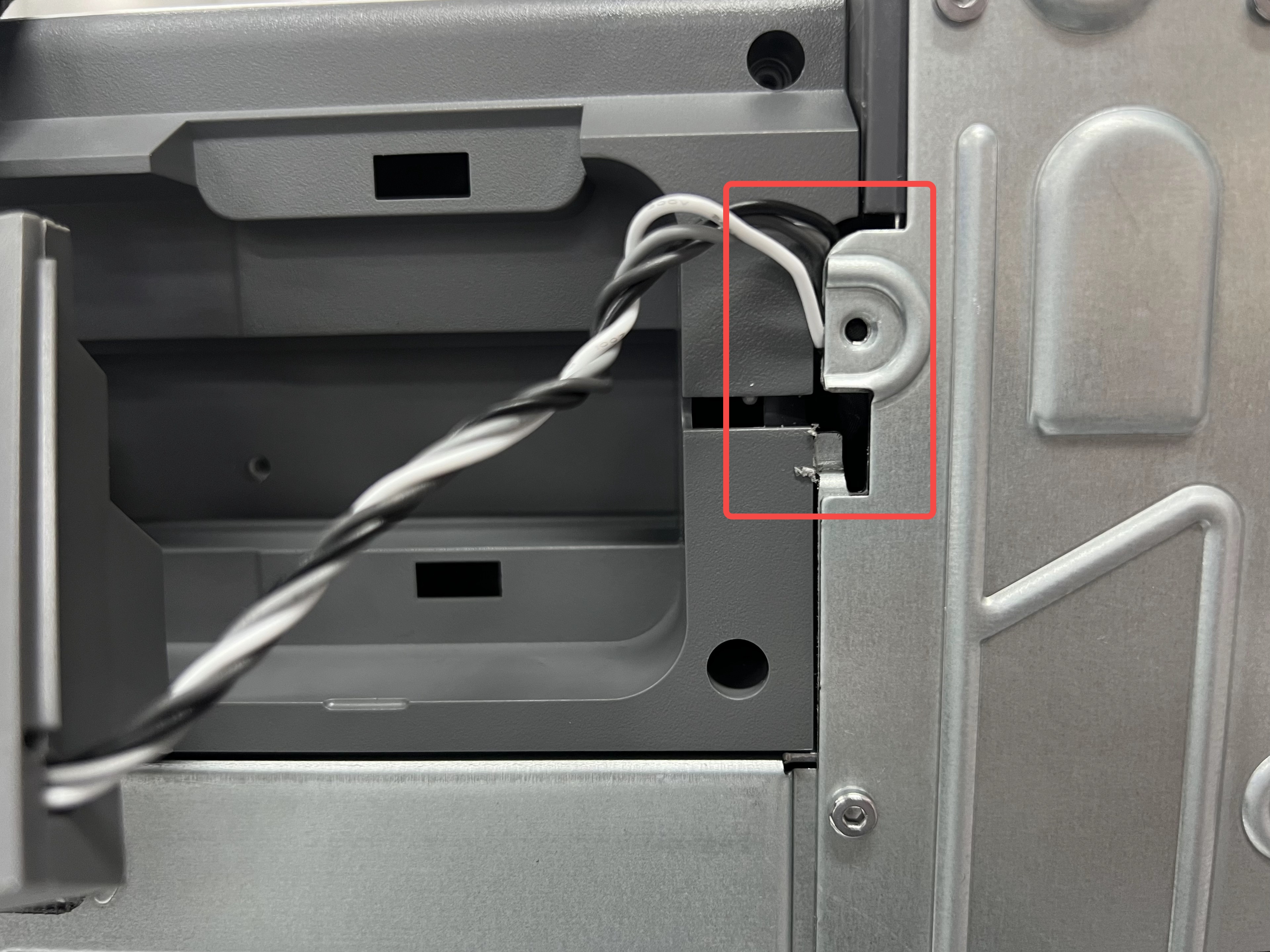

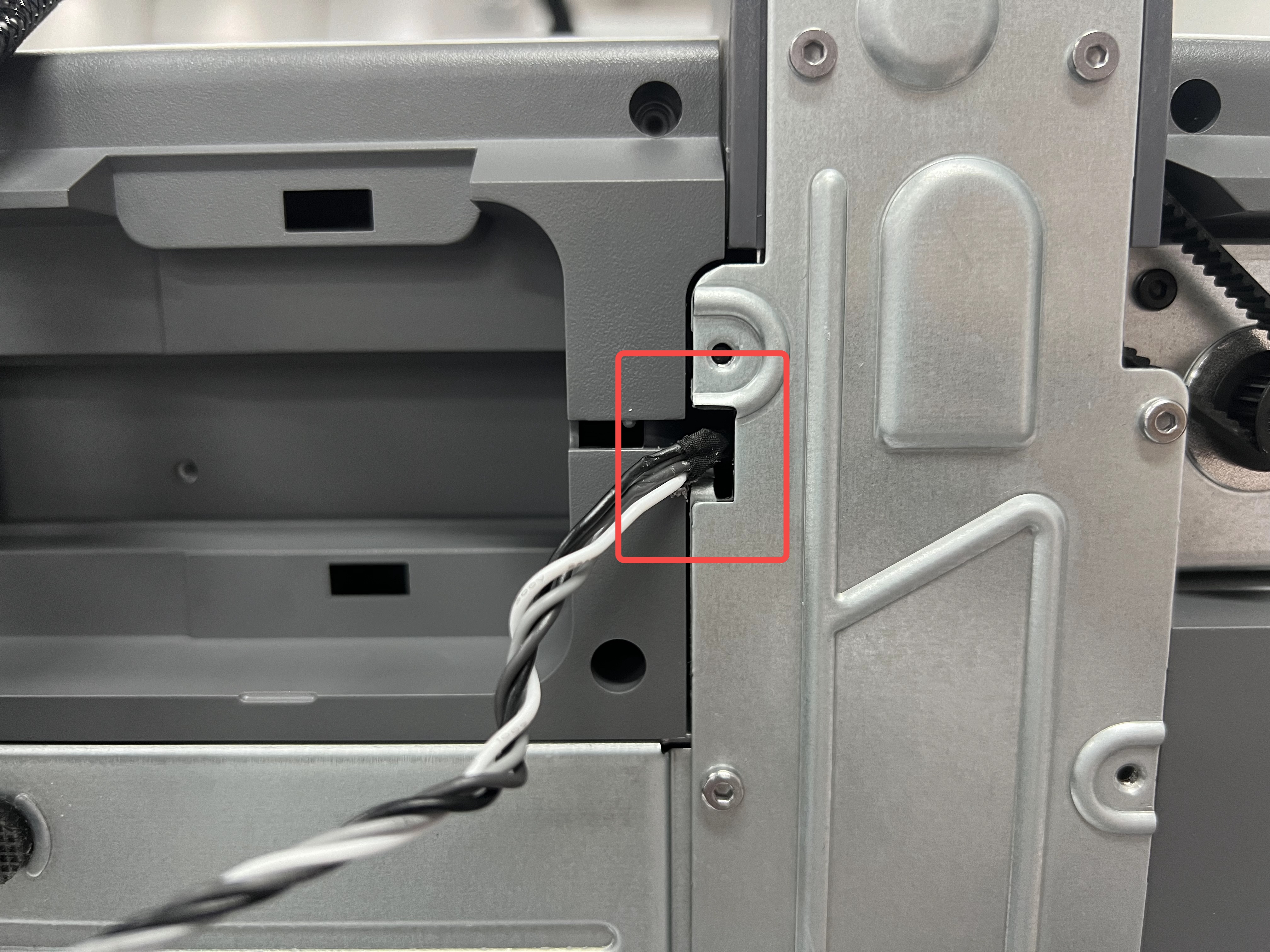

Posición correcta Posición incorrecta |
|
|
Mueva la cama caliente hacia adelante a su posición más alejada y fije firmemente 10 tornillos. Luego, mueva la cama caliente hacia atrás a su posición más alejada y apriete 2 tornillos.
Paso 3: Conectar los cables
Coloque la impresora en posición invertida y conecte el cable del motor Z a la caja de gestión de cables.
Instale la caja de gestión de cables en la base inferior, deslízala en la dirección de la ranura, conecte el cable USB y apriete un tornillo plateado.
Siga las indicaciones de texto y las etiquetas de color para conectar el cable del motor X, el cable del motor Z y el cable de la cámara. Organice los cables adecuadamente y asegúrese de que no estén aplastados ni enredados.
Paso 4: Instalar la tapa superior del eje Y
Coloque la impresora en posición vertical y mueva la cama caliente hacia adelante a su posición más alejada. Tome la tapa superior del eje Y y pásela por debajo de la cama caliente. Empuje la tapa hacia adelante hasta que alcance el final, asegurándose de que la tapa se alinee con las garras. Instale la tapa en su lugar asegurándola en las garras.

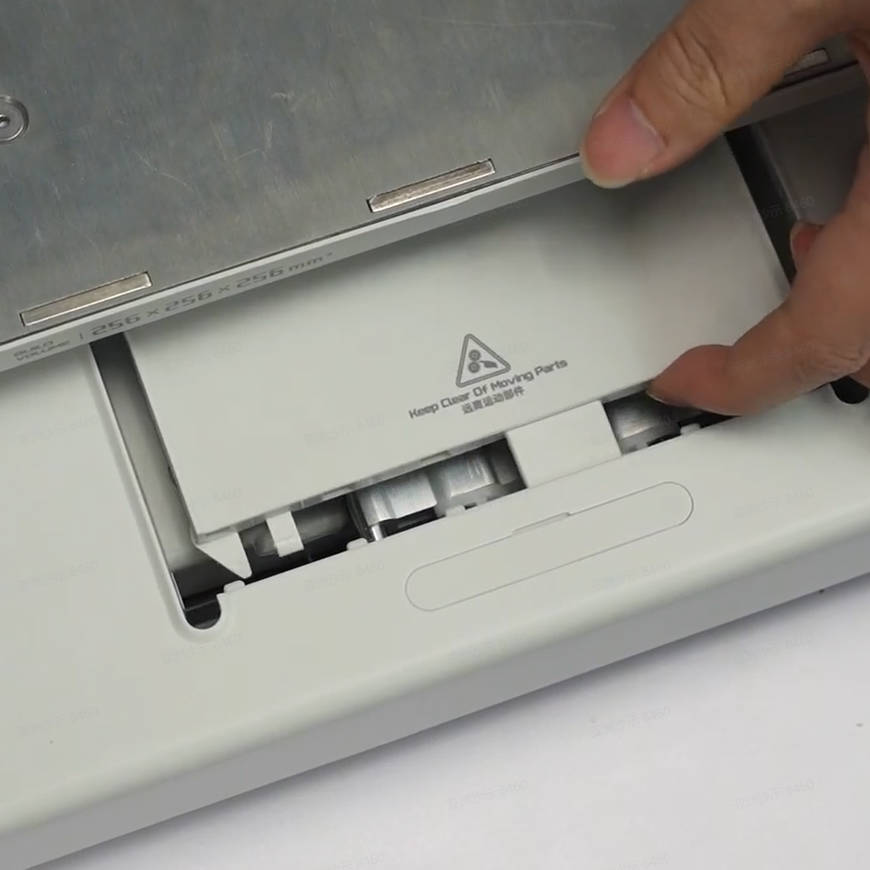

Nota especial: Si la cama caliente no se mueve completamente hasta el final, la tapa superior del eje Y podría quedar atrapada en una posición incorrecta. En tal caso, puede levantar manualmente ligeramente la tapa del eje Y para facilitar su instalación.
Verificar la funcionalidad
Verifique que la impresión sea suave y libre de vibraciones. Si hay vibraciones notables, verifique nuevamente la instalación correcta de la caja de cables inferior y asegúrese de que los cables estén dentro del rango de la hebilla de cable.

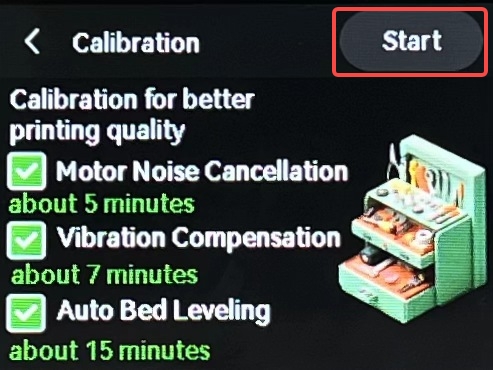

Calibración
Se recomienda realizar un proceso completo de calibración antes de iniciar cualquier tarea de impresión.
