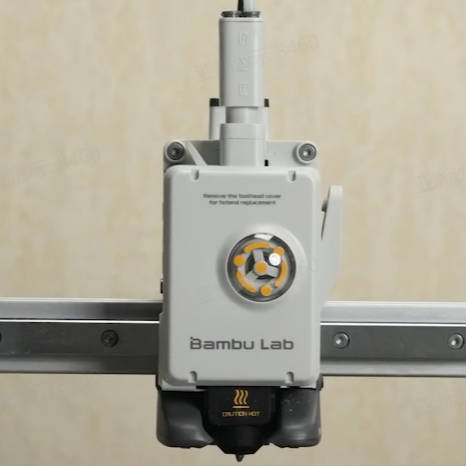

Cabezal
Este artículo ofrece pautas y precauciones para desmontar y montar el cabezal de la serie A1. Incluye también instrucciones para retirar y reemplazar piezas sustituibles.
Lista de piezas
A continuación se indican las piezas involucradas en esta guía.
Lista de módulos
A continuación se indican los módulos que pueden desmontarse adicionalmente, pero no se abordarán en este artículo.
Lista de tornillos
También puede encontrar más información sobre los tornillos en la Wiki: Kit de tornillos para la serie A1
Lista de herramientas
- Llave Allen H1.5 / H2.0
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los cables electrónicos y del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daño electrónico y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia que necesite.
Guía de video
Guía de desmontaje
Paso 1 - Retirar el montaje del hotend
Si el filamento está en estado de carga, utilice primero el cortador de filamento para cortarlo.
Presione la cubierta del cabezal desde ambos lados para desbloquearla y retirarla, teniendo cuidado de no presionar el ventilador de enfriamiento para hotend. Tire del saliente en el lateral del calcetín de silicona para hotend con las manos y retire el calcetín de silicona para hotend.
Suelte la traba del hotend, luego sostenga el disipador de calor con las manos y retire el hotend.
Paso 2 - Retirar el tubo

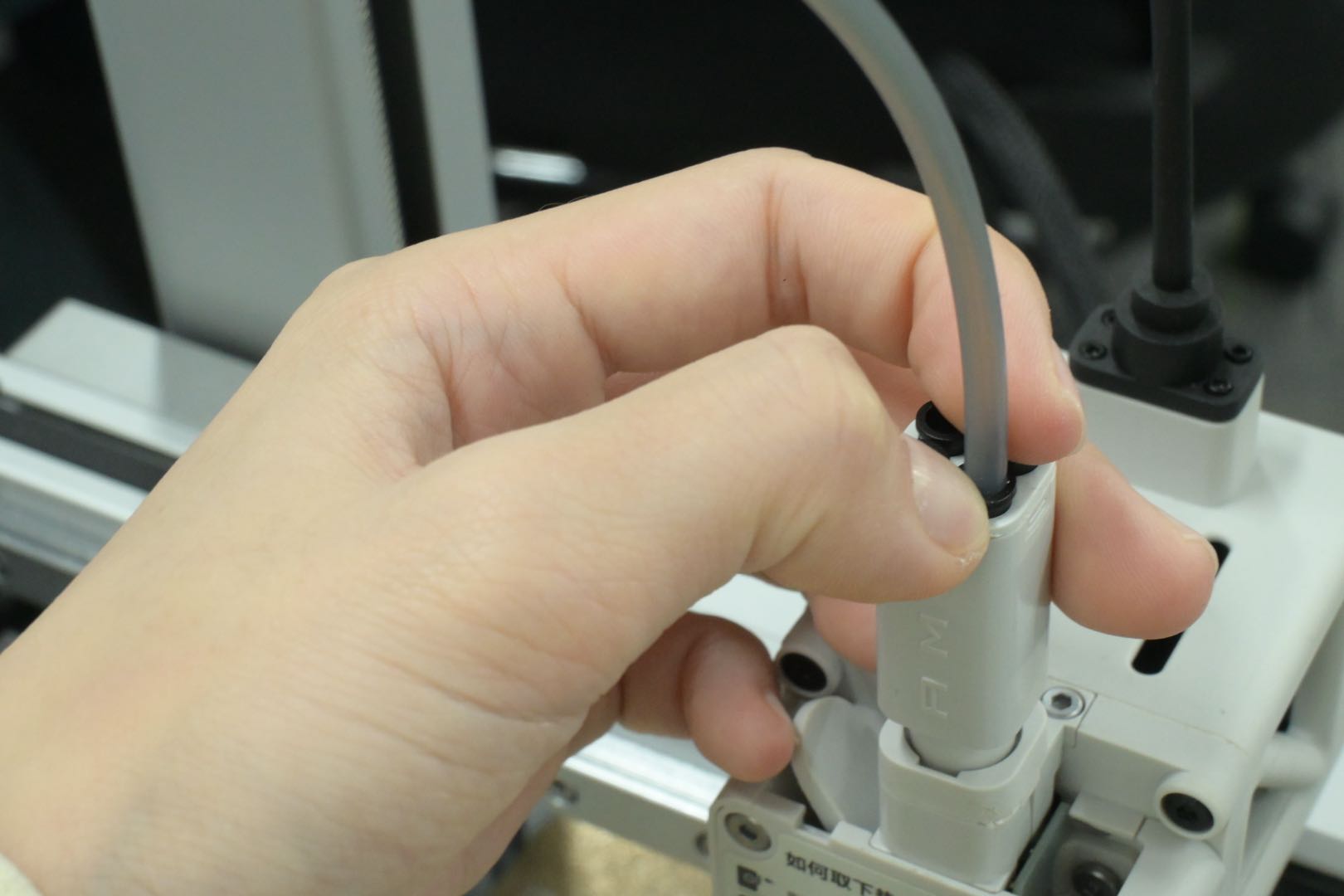

Presione el conector del tubo PTFE con una mano y retire los tubos con la otra mano.
Paso 3 - Desconectar la conexión USB

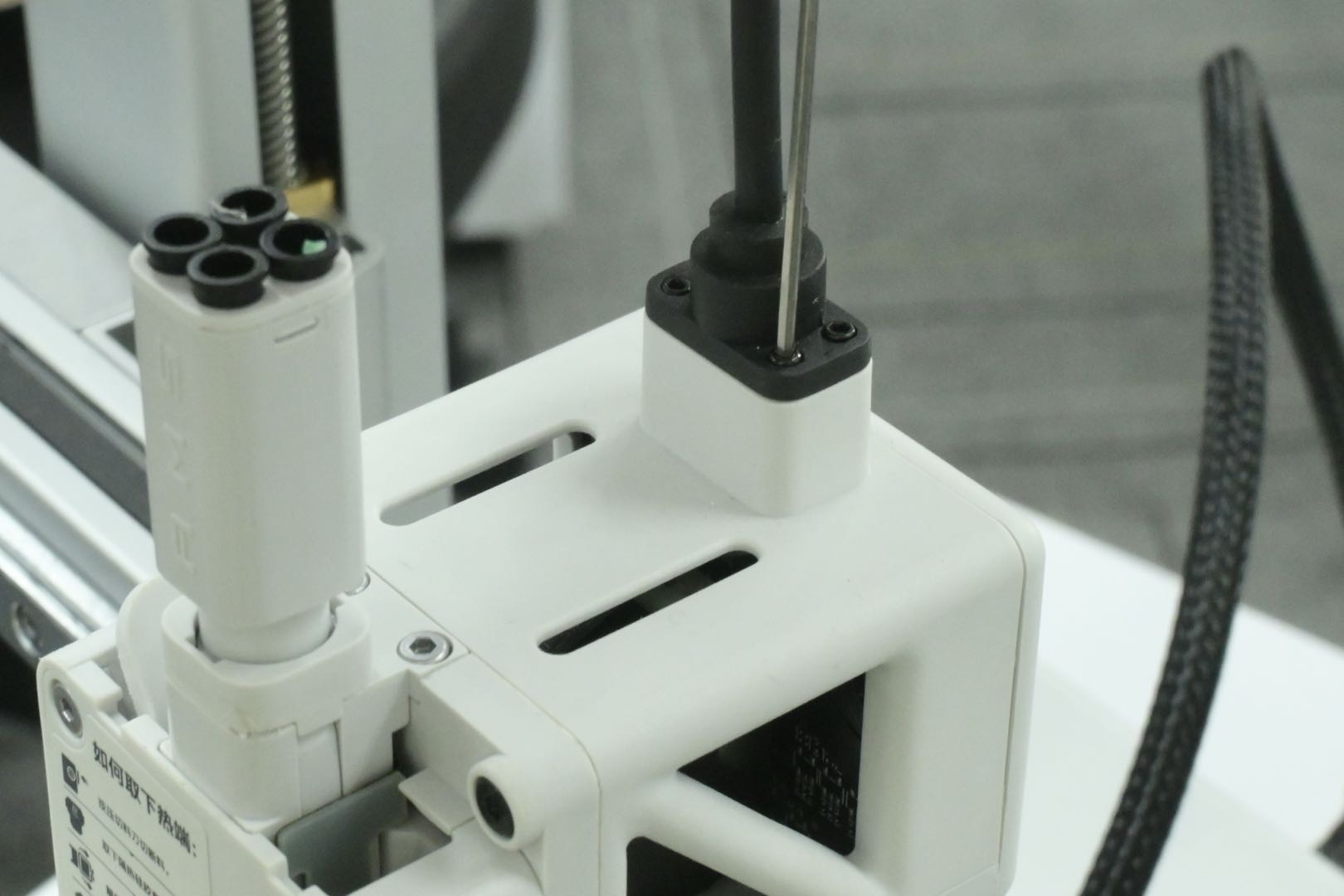

Desconecte el cable USB del cabezal retirando los 4 tornillos A con una llave Allen H1.5.
Paso 4 - Retirar la cubierta trasera del cabezal y las cubiertas de cables

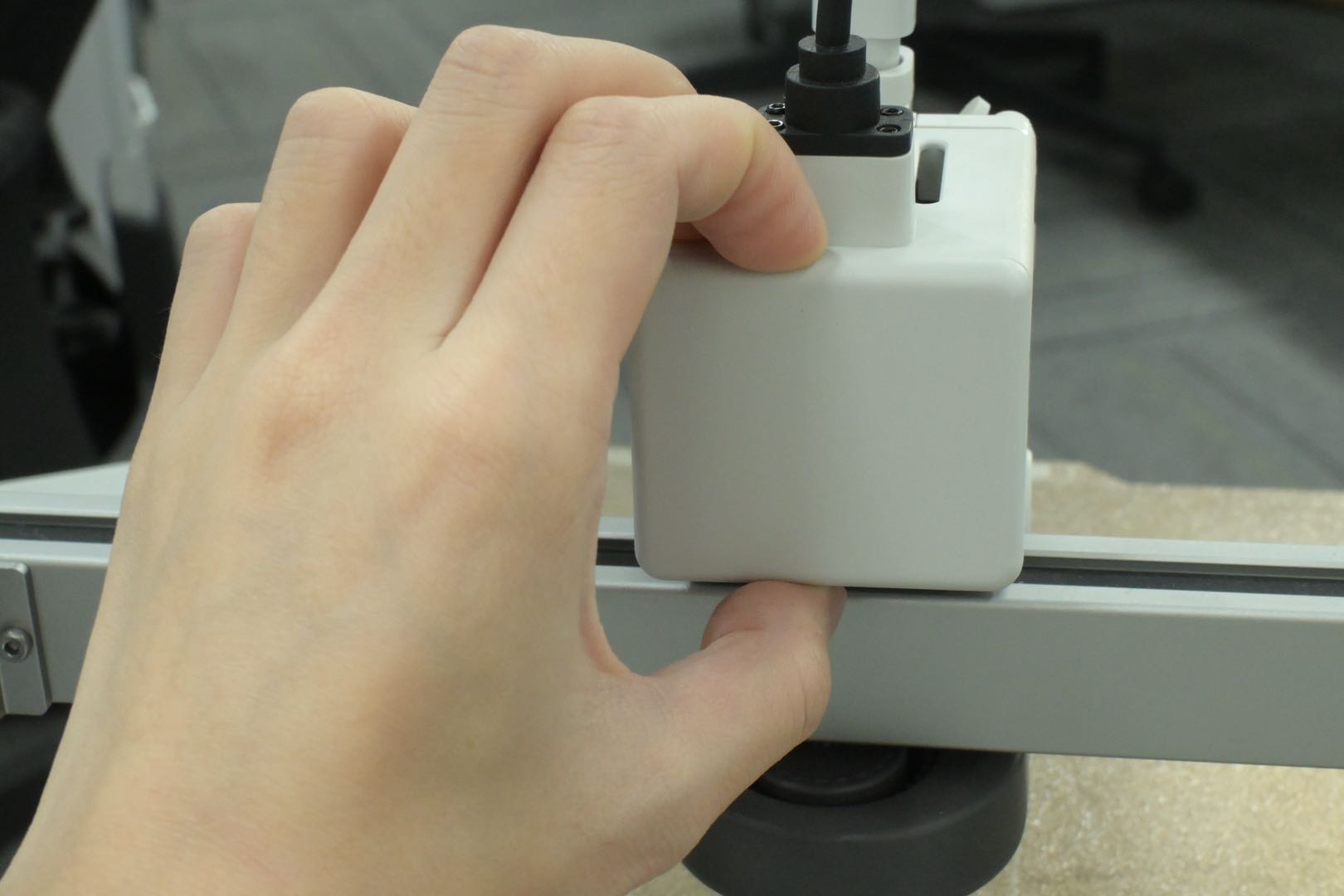

- Retire la cubierta trasera del cabezal a través de la muesca ubicada debajo del cabezal.
- Empuje y retire ambos lados de las cubiertas de cables, teniendo cuidado de no dañar los cables internos.
Paso 5 - Retirar la placa TH

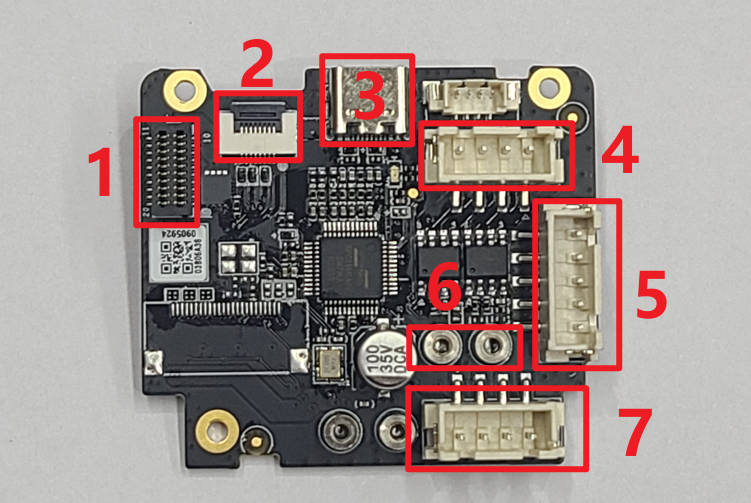

Consulte la descripción de cada conector en la siguiente figura para entender su función:
- Montaje de calentamiento del hotend; 2. Sensor de filamento; 3. Cable USB; 4. Motor del extrusor; 5. Ventilador de enfriamiento para hotend; 6. Bobina de corriente de eddy; 7. Ventilador de capa.
- Desconecte los 4 conectores del montaje de calentamiento del hotend, motor del extrusor, ventilador de capa y ventilador de enfriamiento para hotend uno por uno. Luego, retire los 2 tornillos B con una llave Allen H1.5 y afloje las bobinas de corriente de eddy.

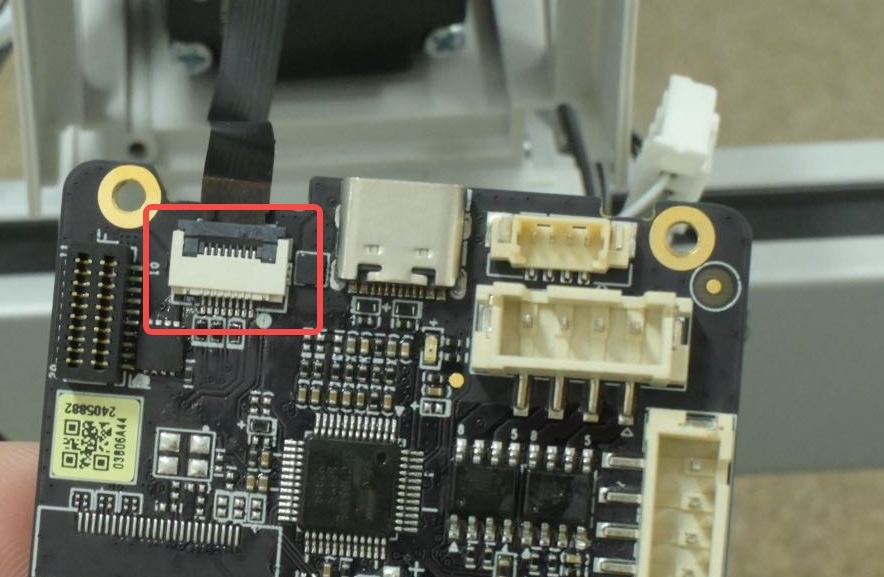

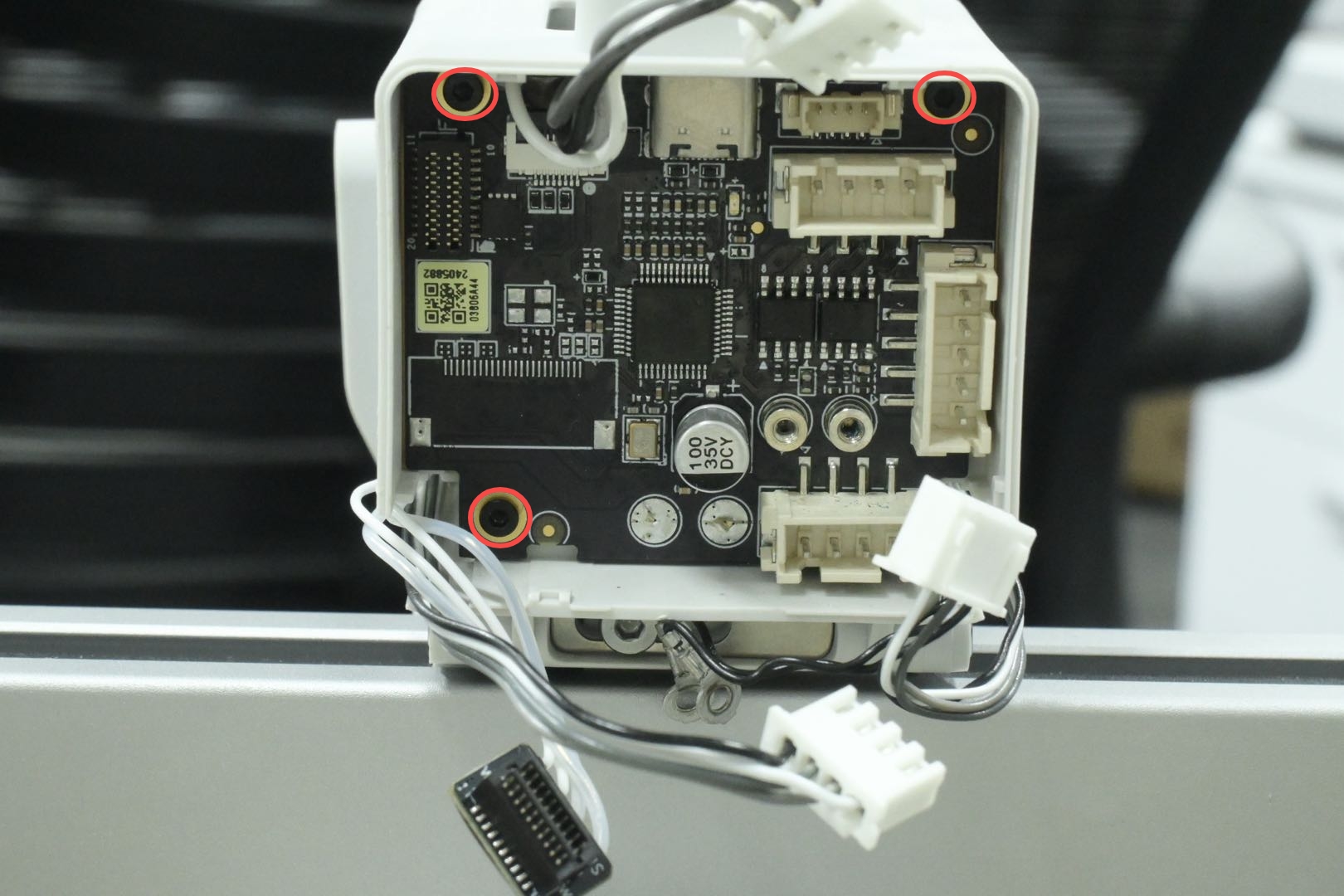

- Retire los 3 tornillos C con una llave Allen H1.5, retire la placa TH y afloje y desconecte el cable FPC del sensor de filamento.
Paso 6 - Retirar el módulo del extrusor

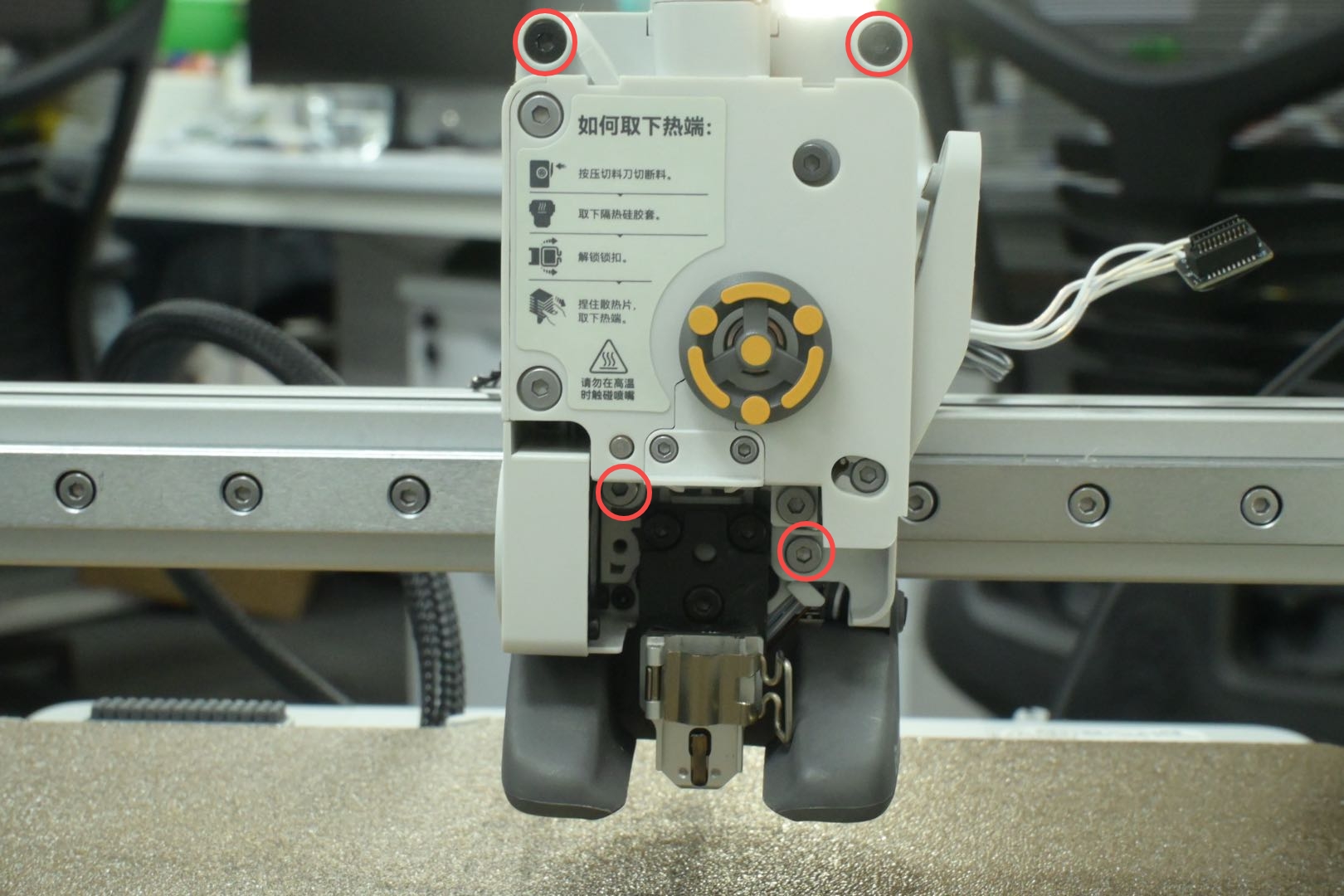

Retire el módulo del extrusor retirando 2 tornillos D y 2 tornillos E con una llave Allen H2.0.
Paso 7 - Retirar los ventiladores
- Retire el ventilador de enfriamiento para hotend retirando los 2 tornillos F con una llave Allen H1.5.
- Retire el ventilador de capa retirando los 2 tornillos G y 1 tornillo C con una llave Allen H1.5.
Paso 8 - Retirar el montaje de calentamiento del hotend

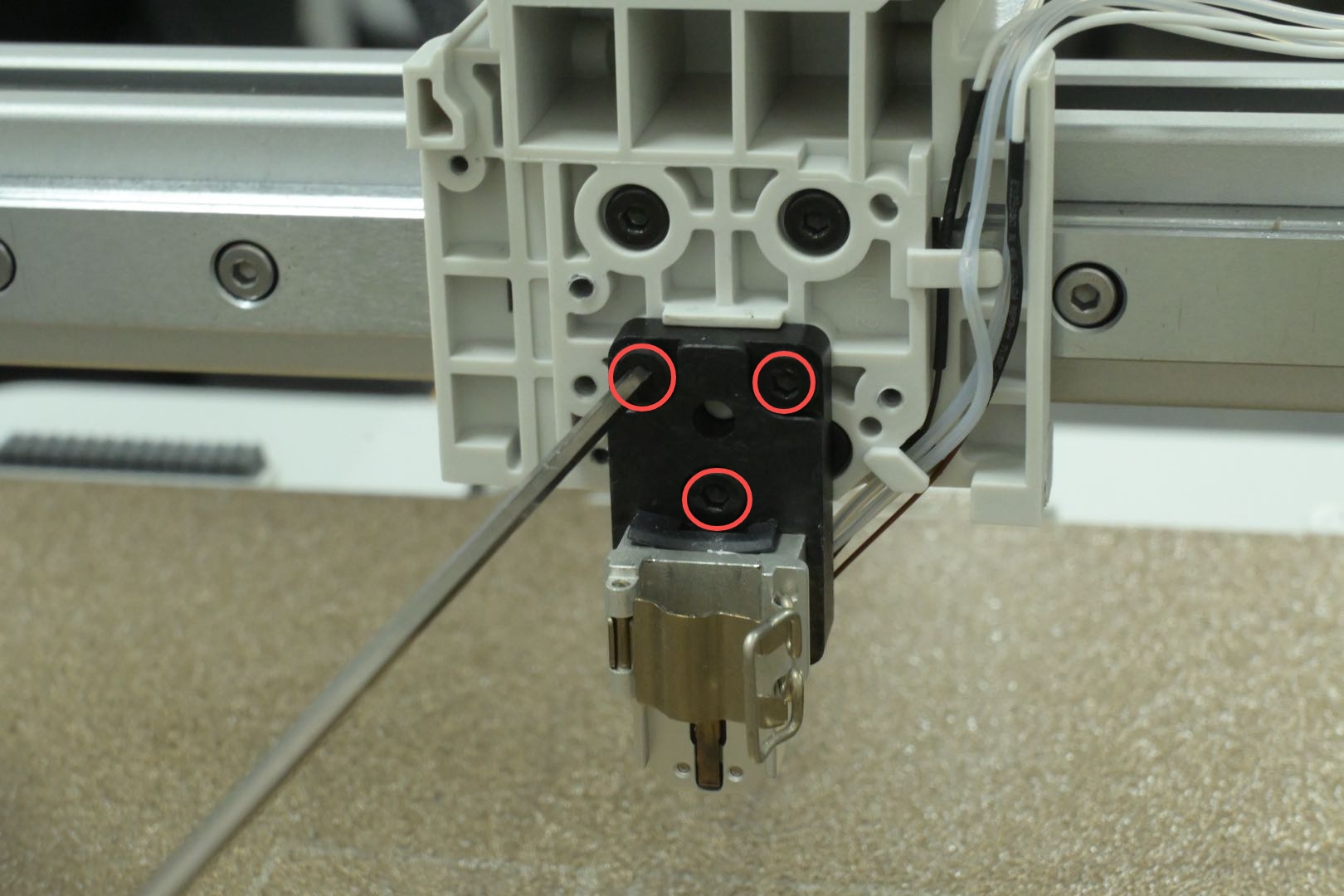

Retire el montaje de calentamiento del hotend retirando los 3 tornillos H con una llave Allen H2.0.
Paso 9 - Retirar el bloque del cabezal
- Retire los tornillos de tensión de correa I y el disco antivuelco con una llave Allen H2.0. Afloje un total de 4 tornillos de fijación del bloque de correa J en los lados izquierdo y derecho para aflojar la correa.

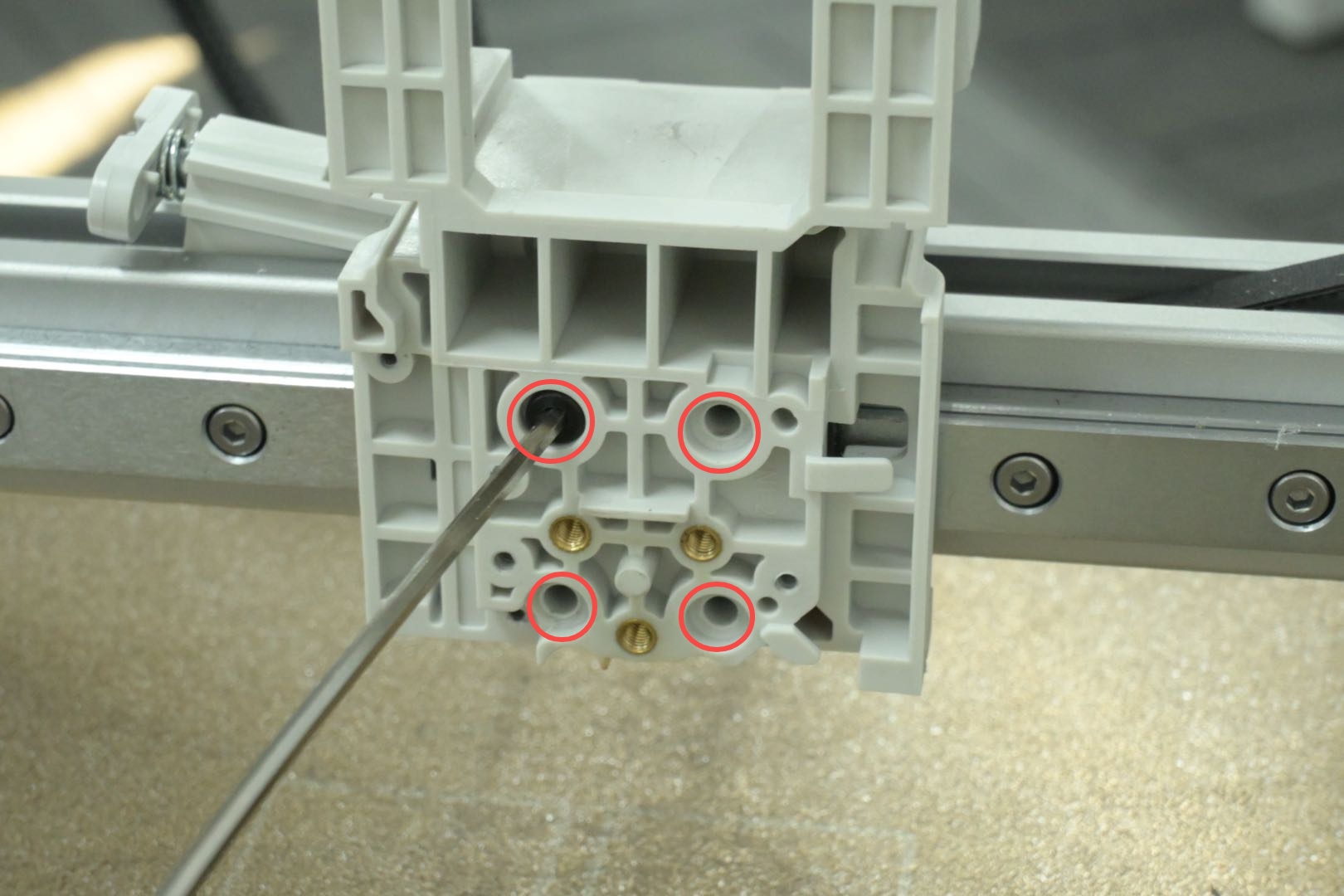

- Desenroscar los 4 tornillos K con una llave Allen H2.0 para retirar el bloque del cabezal.
Guía de montaje
Paso 1 - Instalar el bloque del cabezal
- Colocar el bloque del cabezal sobre el deslizador del eje X y fijarlo en su posición apretando los 4 tornillos K.
- Fijar la correa X en ambos lados del soporte, asegurando primero el lado derecho con 2 tornillos J y luego el lado izquierdo con 2 tornillos J.
- Deslizar el bloque del cabezal hacia adelante y atrás para asegurar un movimiento suave. Instalar la placa antirrotación y fijarla con el tornillo I.
Paso 2 - Instalar el conjunto de calentamiento del hotend
Instalar el conjunto de calentamiento del hotend en el bloque del cabezal y apretar los 3 tornillos H para fijarlo.
Paso 3 - Instalar los ventiladores
- Instalar el ventilador de capa asegurando 1 tornillo G en cada lado del ventilador y 1 tornillo C en la parte trasera.
- Instalar el ventilador del hotend y fijarlo con 2 tornillos F.
Paso 4 - Instalar el módulo del extrusor
Nota: Antes de instalar el extrusor, verificar que los cables de ambos lados (bobinas de corriente eddy y cable del ventilador del hotend a la izquierda; cable del ventilador de capa y cable del conjunto de calentamiento del hotend a la derecha) estén organizados correctamente para evitar daños por aplastamiento al instalar el extrusor. Un cable de bobina de corriente eddy roto puede causar un retorno anómalo a cero, y un ventilador de capa roto puede provocar un cortocircuito y fallar el arranque.
Instalar el módulo del extrusor en el bloque del cabezal, teniendo cuidado de no presionar los cables de conexión, y fijarlo con 2 tornillos D en la parte superior y 2 tornillos E en la parte inferior.
Paso 5 - Instalar la placa TH
- Conectar y encajar el cable FPC del sensor de filamento en los conectores correspondientes de la placa TH.
- Montar la placa TH en el cabezal, teniendo cuidado de no presionar otros cables, y luego apretar los 3 tornillos C para fijar la placa TH.
- Bloquear los 2 tornillos B para fijar los cables de conexión de la bobina. Conectar en secuencia los cables del conjunto de calentamiento del hotend, motor del extrusor, ventilador del hotend y ventilador de capa en los conectores correspondientes de la placa TH.
Paso 6 - Instalar las cubiertas de cables y la cubierta trasera del cabezal
- Una vez asegurado que los cables están colocados correctamente en el canal de cables, verificar que la dirección de instalación de la cubierta de cables sea correcta y luego instalar firmemente las cubiertas de cables en ambos lados.
- Verificar la posición de la ranura de la cubierta trasera del cabezal y presionar la cubierta en su lugar después de confirmar que la dirección de instalación es correcta.
Paso 7 - Conectar el cable USB
Conectar el cable USB al orificio pasante situado por encima del cabezal siguiendo la dirección de la ranura del cable, y apretar los 4 tornillos A para fijarlo en su posición.
Paso 8 - Instalar el conjunto del hotend
- Abrir el dispositivo de liberación rápida, sostener el disipador de calor de la boquilla, alinear la posición de montaje, instalar la boquilla en su lugar y cerrar el dispositivo de liberación rápida.
- Colocar el calcetín de silicona para hotend e instalar la cubierta frontal del cabezal.
Para verificar la finalización/éxito
Iniciar la impresora y confirmar que se enciende normalmente.
Operar en la pantalla, ejecutar una calibración de dispositivo y confirmar que la temperatura del hotend, los ventiladores, el extrusor, etc., funcionan correctamente.
