En esta guía se mostrará el proceso de reemplazar la placa AC del A1.

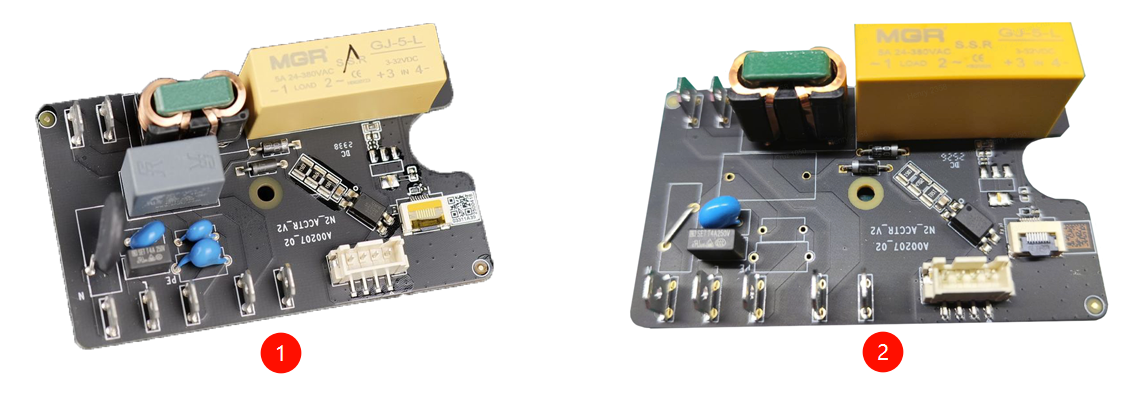

- La placa AC del A1 está disponible en dos versiones. Ambas versiones funcionan de manera idéntica, la diferencia se debe a una actualización menor. La misma documentación de la wiki se aplica a ambas.
¿Cuándo utilizar?
Esta guía debe utilizarse si la placa AC del A1 está defectuosa y necesita ser reemplazada.
Los problemas comunes causados por la placa AC del A1 son:
- La cama caliente no se calienta
- Recomendado por el soporte técnico de Bambu Lab
Herramientas y materiales necesarios
Placa AC de Bambu Lab para A1
- Llave hexagonal H2.0
- 20-30 minutos
Advertencia de seguridad
IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitará daños potenciales en los componentes electrónicos de la impresora y garantizará que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre el seguimiento de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesite.
Pasos para retirar la vieja placa AC
1. Colocar la impresora boca abajo
Para acceder fácilmente a la sección inferior del A1, debe colocar la impresora boca abajo.
Comience volcando la pantalla a un lado, luego coloque suavemente la impresora boca abajo, como se muestra en la imagen a continuación.
Utilice una caja de filamento para mantener el lado superior elevado y evitar presionar sobre el extrusor y la pantalla.
2. Retirar la cubierta inferior de la impresora
Retire los 10 tornillos marcados en rojo para preparar la retirada de la carcasa inferior.
Tenga en cuenta que el tornillo marcado en amarillo debe aflojarse, pero no será posible retirarlo. Permanece conectado al soporte del cable.
3. Desconectar los cables y retirar el soporte de cables
En el siguiente paso, deben desconectarse los cables de la Cámara, Motor X y Motor Z.
Luego, podrá simplemente empujar el soporte plástico de cables hacia arriba para desconectar el cable USB.
Importante
Si no puede retirar fácilmente el soporte de cables, asegúrese de que el tornillo que lo sostiene (etiquetado como N.º 11 en el paso anterior) esté aflojado.
Después de retirar los cables, retire suavemente la cubierta inferior plástica.

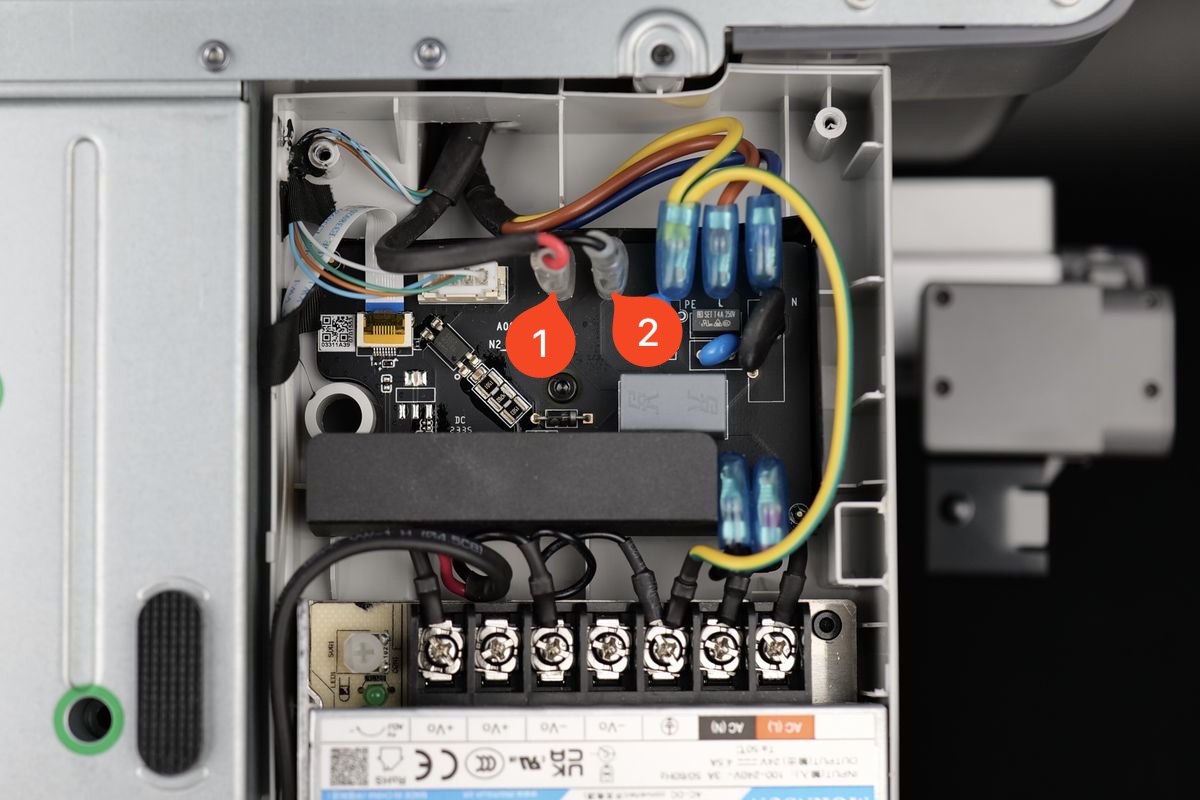

4. Retirar los cables de alimentación de la cama caliente
En el siguiente paso, retire los dos cables de alimentación de la cama caliente. Presione suavemente los lados de los conectores para liberar el clip de seguridad y desconectar los cables.
La nueva versión de la placa AC ha eliminado el cable de tierra, lo cual no afecta la funcionalidad o rendimiento central de la placa AC.
5. Retirar el conector del cable de señal de la cama caliente
Retire cuidadosamente el conector del cable de señal de la cama caliente. Puede utilizar una herramienta para retirarlo, o simplemente agarrar el conector plástico y tirar suavemente.
Evite tirar de los cables, ya que esto podría dañar los cables o el conector.

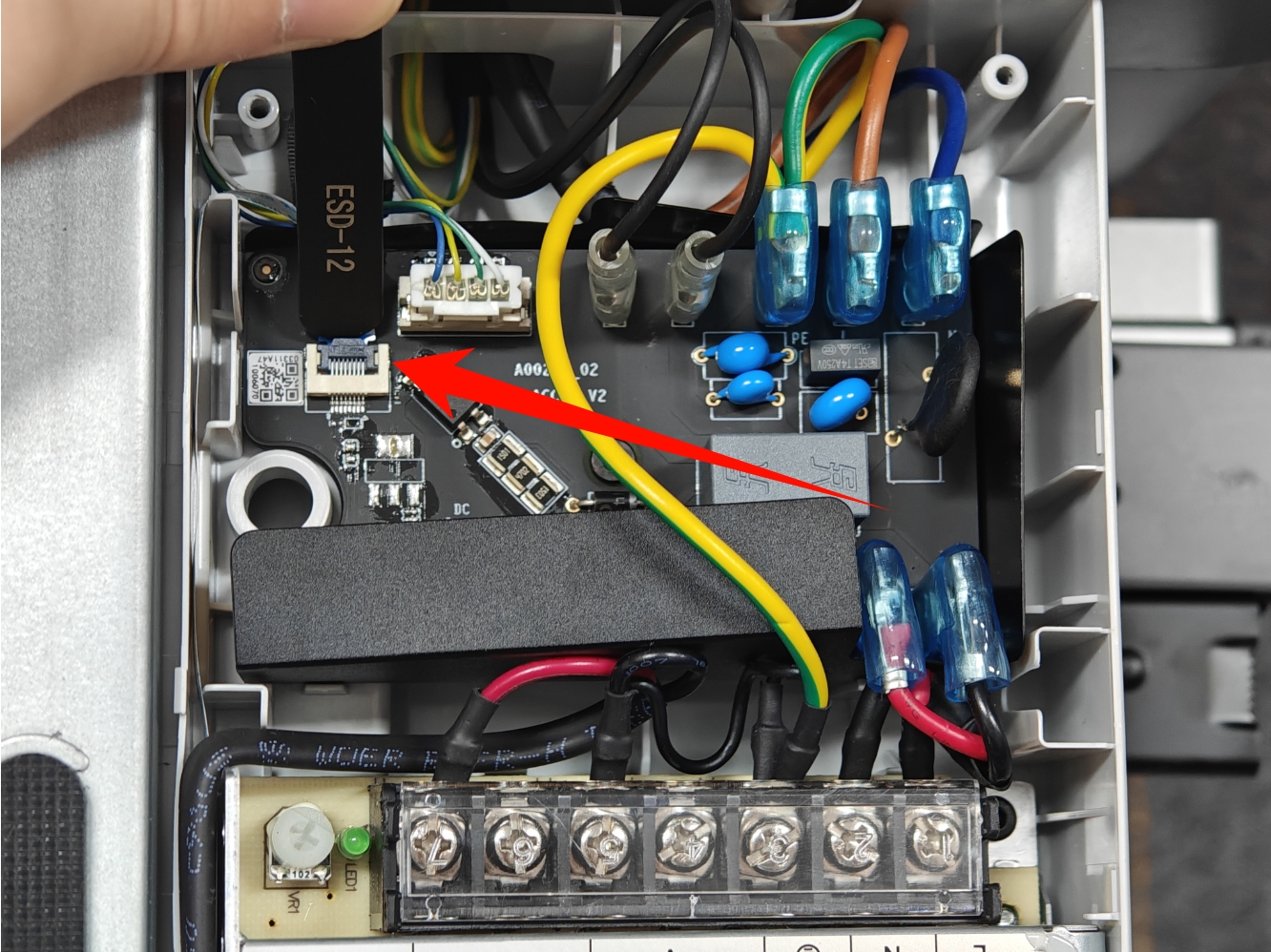

6. Desconectar el cable de cinta
Para desconectar el cable de cinta, simplemente levante la bisagra plástica negra y tire suavemente del cable de cinta hacia usted.

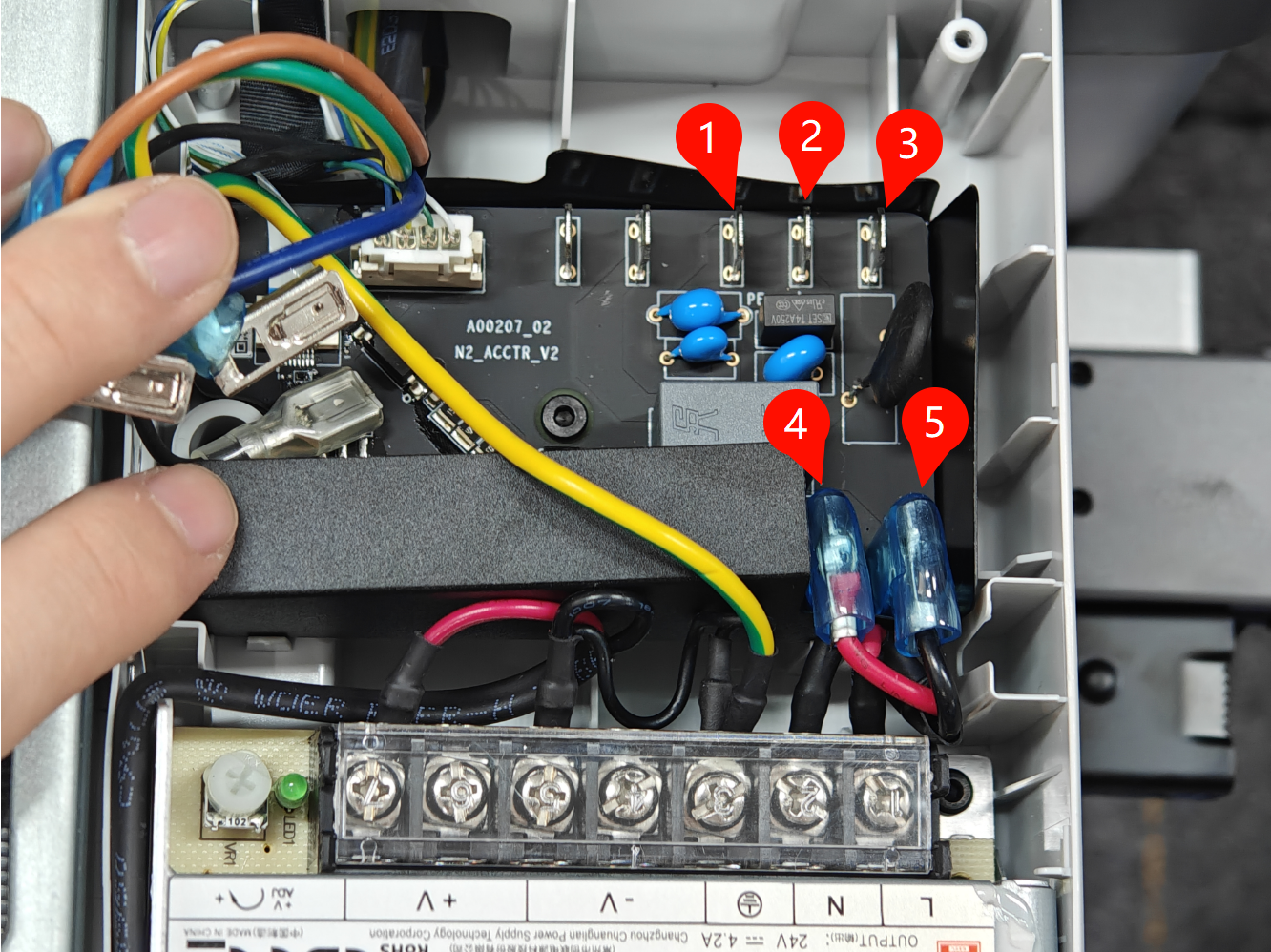

7. Retirar los conectores de cables restantes de la placa AC

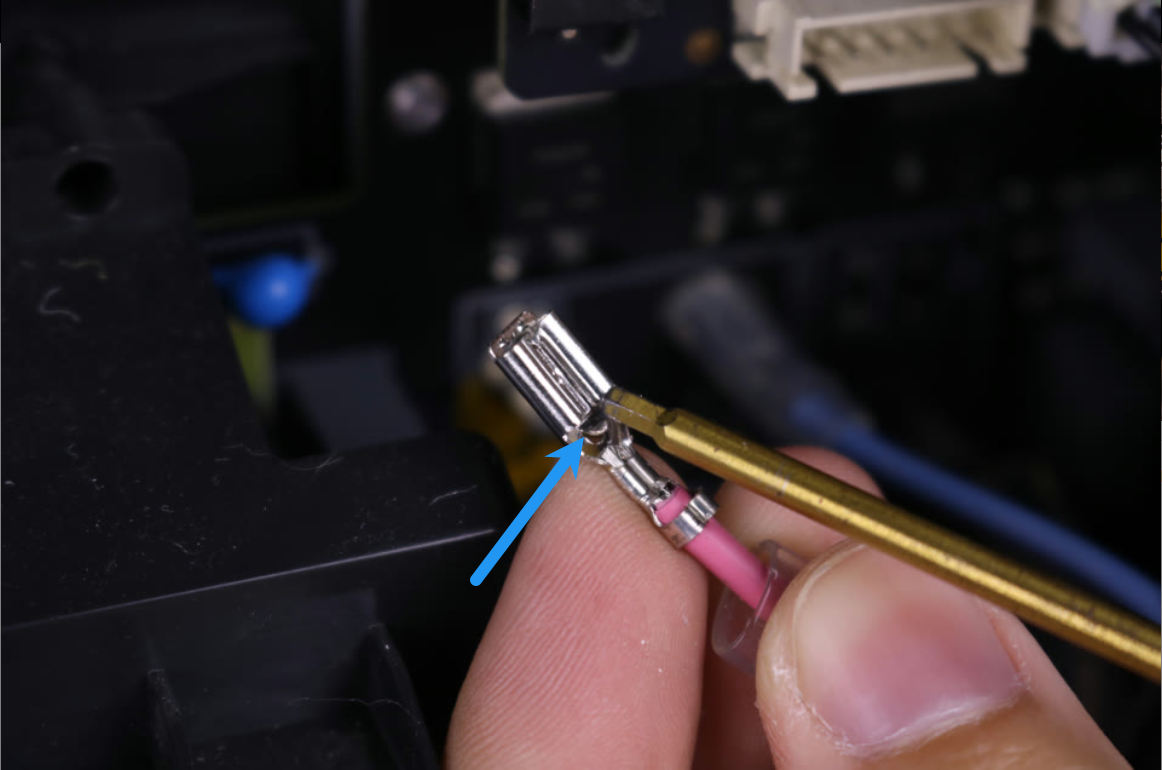

Continúe retirando los cables restantes. Primero, retire los cables #1, #2 y #3, que son el cable de tierra, el cable vivo y el cable neutro respectivamente. Tire del manguito de goma azul hacia afuera, luego use un destornillador para presionar contra la pestaña de bloqueo mientras tira el cable hacia afuera. Los cables #4 y #5 de la fuente de alimentación interna se retirarán más tarde.
8. Retirar la vieja placa AC**

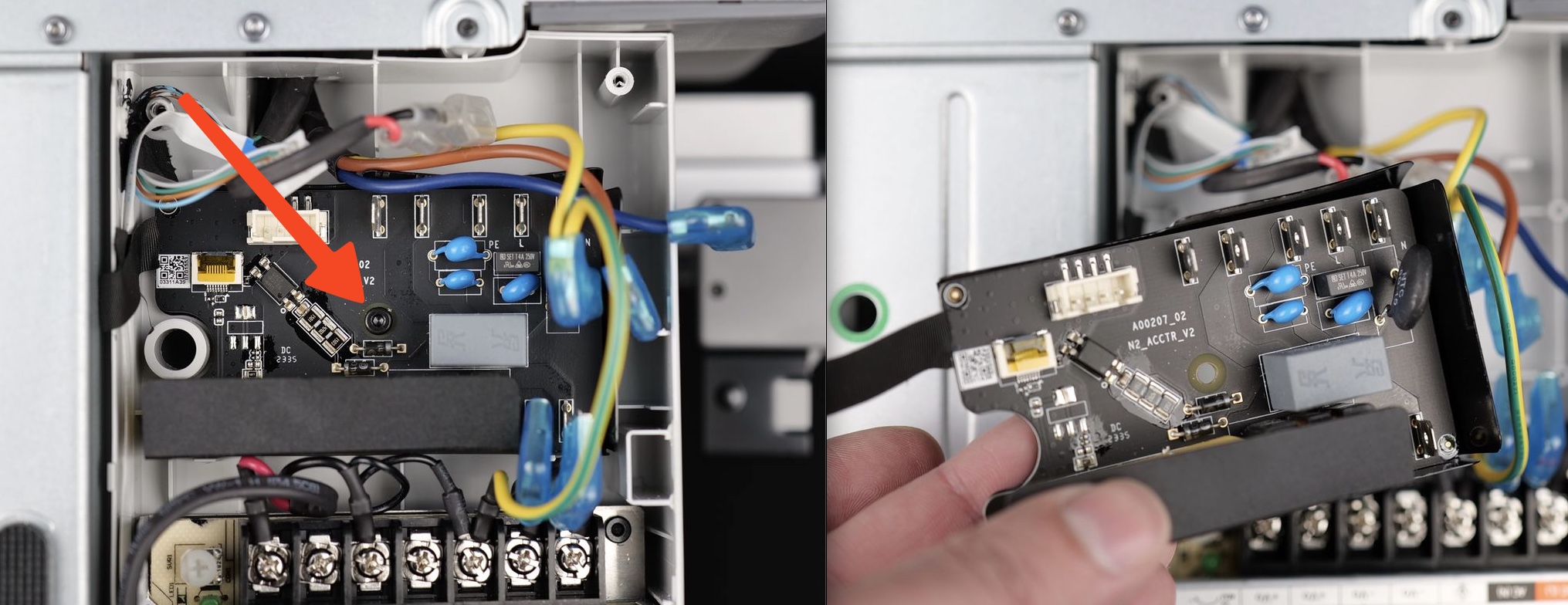

Retire el tornillo de fijación en el centro de la placa AC, luego libere las pestañas de bloqueo plásticas para retirar la placa.

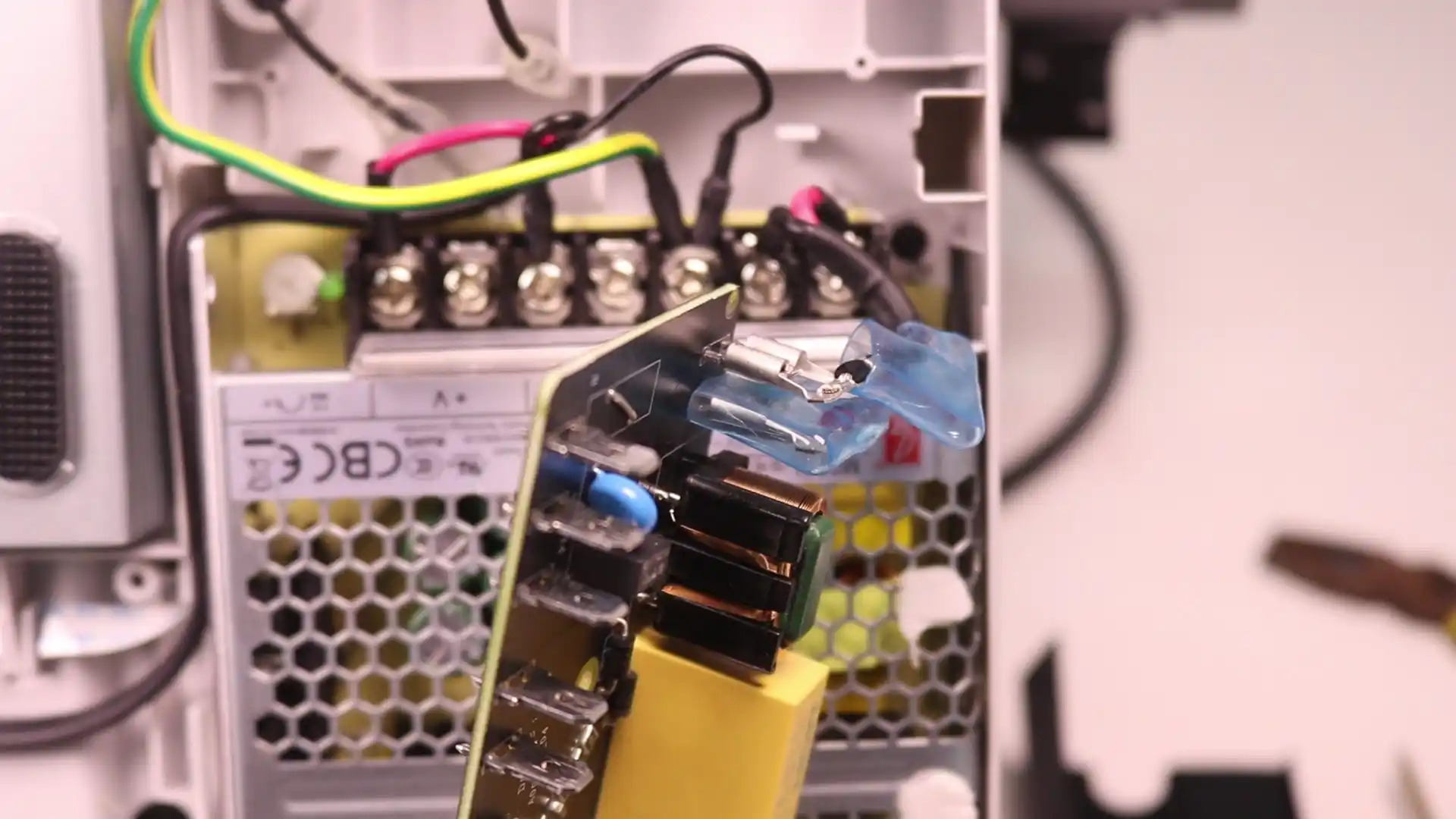

En este punto, continúe retirando los cables #4 y #5 de la fuente de alimentación interna. Estos cables no requieren desbloqueo y pueden retirarse con un destornillador.
Pasos para instalar la nueva placa AC
1. Transferir el material aislante a la nueva placa AC
La vieja placa AC tiene un material aislante plástico negro aplicado en la placa. Retírelo de la vieja placa y transfieralo a la nueva, como se muestra en la imagen a continuación.

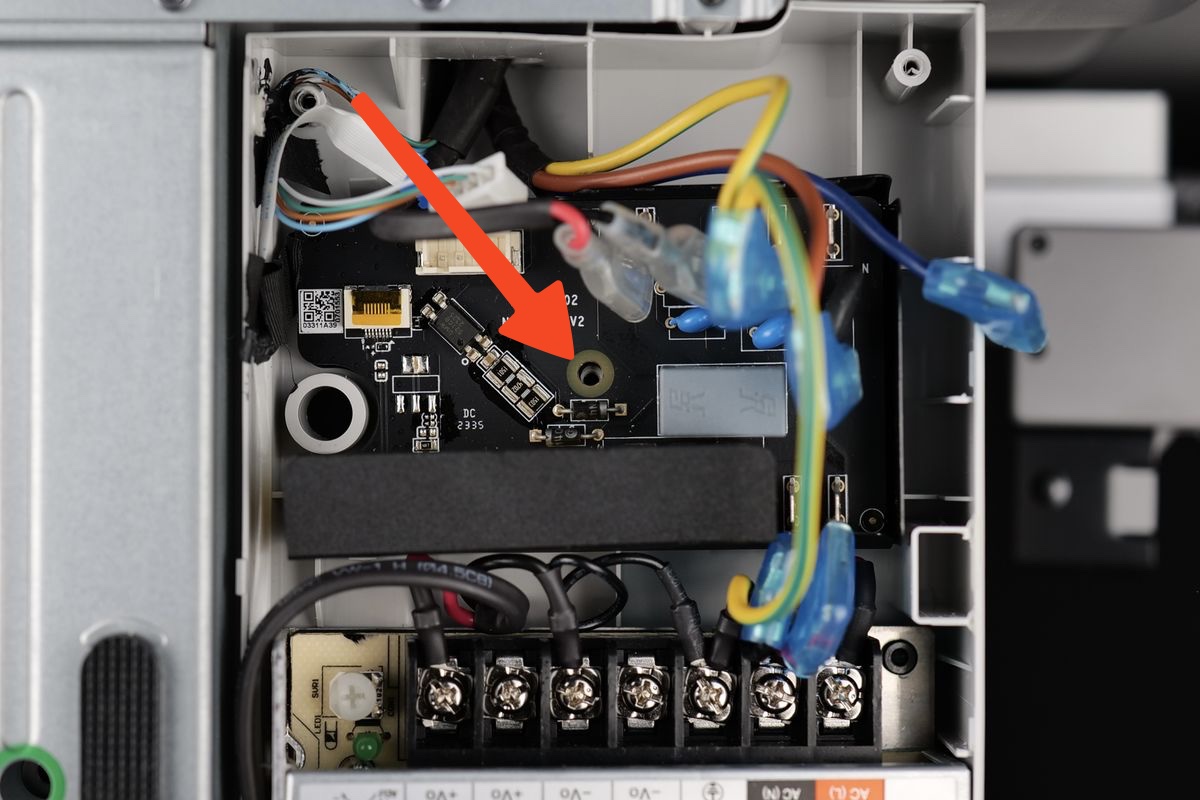

2. Fijar la nueva placa AC
Alinee cuidadosamente la nueva placa AC con el marco de la impresora, luego instale el tornillo que sostiene la placa en su lugar.
3. Reconectar el cable de cinta
Comience abriendo la bisagra plástica negra del cable de cinta, luego inserte suavemente el cable de cinta mientras lo alinea con las pestañas plásticas blancas.
Una vez alineado, simplemente levante la bisagra plástica negra para bloquear el cable de cinta en su lugar.
Asegúrese de que la cinta azul del cable de cinta esté paralela al conector plástico negro, como se muestra en la imagen a continuación.
4. Reconectar el cable de señal de la cama caliente
Alinee cuidadosamente el conector plástico blanco como se muestra en la imagen a continuación y reconéctelo a la placa AC.
5. Reconectar los cables de alimentación de la cama caliente
En el siguiente paso, reconéctelos cuidadosamente los cables de alimentación de la cama caliente, como se muestra en la imagen.
El alambre rojo está etiquetado como 1, mientras que el alambre negro está etiquetado como 2 (no es necesario distinguir entre izquierda y derecha).

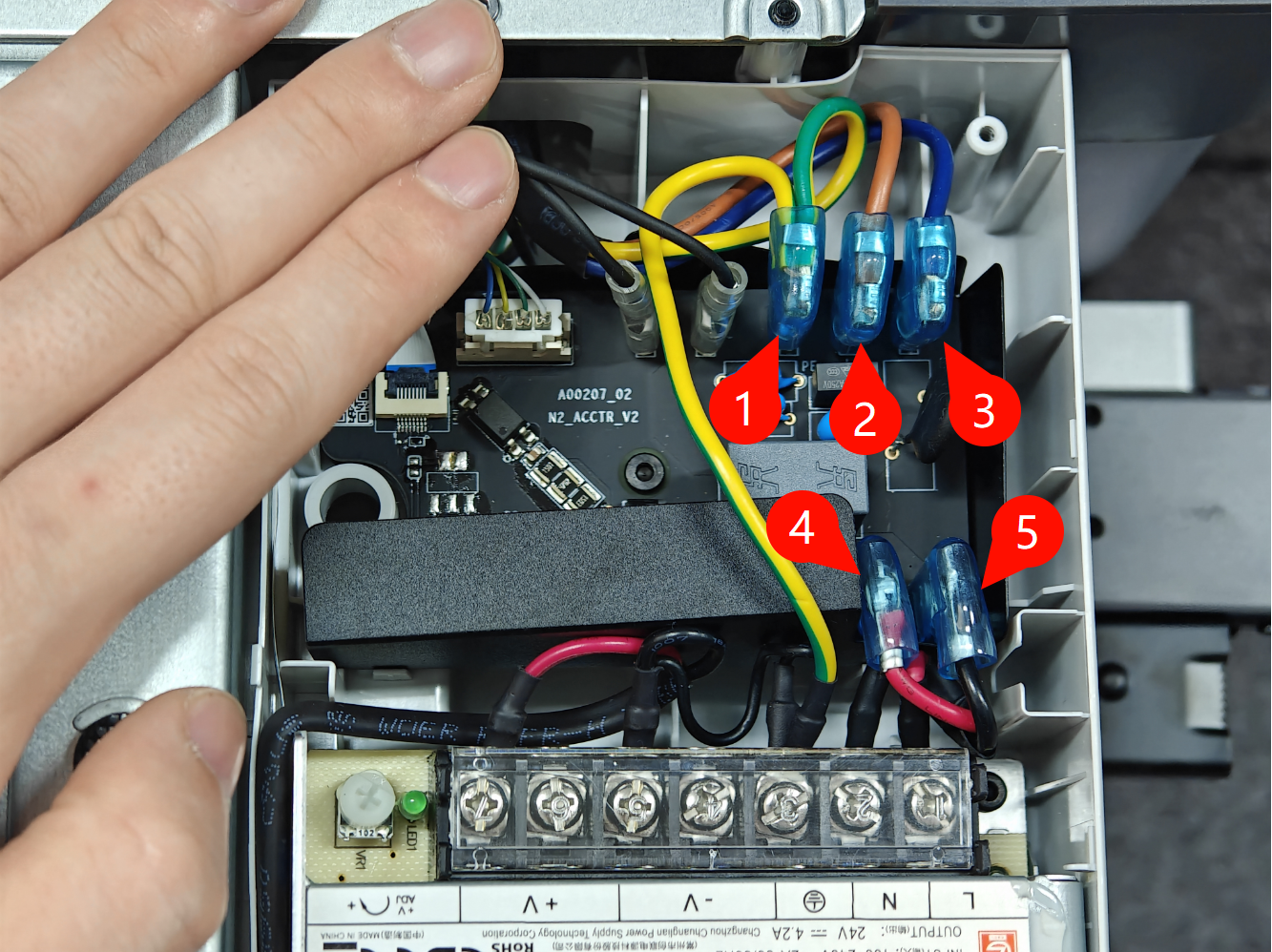

6. Reconectar los cables restantes
Complete la instalación de la placa AC conectando los cables restantes según la imagen a continuación.
- Cable de tierra (Amarillo)
- Cable vivo (Marrón)
- Cable neutro (Azul)
- Cable vivo (Rojo)
- Cable neutro (Negro)
IMPORTANTE
Confirme que todos los cables tengan la protección transparente de silicona cubriendo completamente el conector para garantizar una instalación exitosa. La imagen anterior muestra la instalación correcta.
7. Instalar la cubierta inferior de la impresora
Ahora puede proceder a instalar la cubierta inferior de vuelta en la impresora.
Preste especial atención al cable del motor en la parte superior izquierda marcado con la flecha roja en la imagen a continuación. Evite presionar la cubierta en su lugar antes de que el cable esté correctamente gestionado.
La cubierta se engancha en su lugar, luego puede proceder a instalar los 10 tornillos asegurándose de no apretarlos en exceso.
8. Instalar el soporte de cables y conectar los cables
En el paso final, alinee cuidadosamente el soporte de cables y empuje hacia abajo asegurándose de que el cable USB esté completamente presionado contra el marco de la impresora.
Luego, apriete el tornillo mostrado en la imagen para bloquearlo en su lugar. Evite apretar excesivamente el tornillo, ya que está atornillado en el marco plástico.
A continuación, reconecte los cables de la Cámara, Motor X y Motor Z para finalizar la instalación.
Esto completa el proceso de instalación.
Verificar la funcionalidad
Para asegurarse de que todo funcione como se espera, encienda la impresora e intente calentar la cama hasta 50°C.
Si la temperatura de la cama aumenta, esto confirma que la instalación fue correcta.
Paso de calibración después de la operación
No se requiere paso de calibración.
Problemas potenciales y soluciones
Si encuentra problemas durante la instalación de una nueva placa AC, verifique los problemas potenciales y soluciones enumerados a continuación:
La cámara no funciona
Confirme que el cable de la cámara esté completamente instalado como se muestra en Paso 8. Instalar el soporte de cables y conectar los cables.
El eje X / eje Z no funciona
Confirme que los cables del motor X y motor Z estén completamente instalados como se muestra en Paso 8. Instalar el soporte de cables y conectar los cables.
La pantalla muestra un mensaje de error
El cable USB podría no estar insertado completamente. Afloje el tornillo que sostiene el soporte de cables, luego reconecte el cable USB como se muestra en Paso 8. Instalar el soporte de cables y conectar los cables.
La cama caliente no se calienta
La cama caliente podría estar defectuosa. Informe este problema al Soporte al Cliente y espere su respuesta para ofrecer una solución.
