Montaje del soporte del cabezal
El montaje del soporte del cabezal consta principalmente de las cubiertas frontal y trasera. Se monta en el manguito de aluminio grafitado del ensamblaje del eje X y se desplaza a lo largo del eje X gracias al movimiento de las correas XY.
Nota: No es necesario retirar la carcasa de la impresora al reemplazar el montaje del soporte del cabezal.
Cuándo utilizar esta guía
- El montaje del soporte del cabezal está dañado
Herramientas y materiales requeridos
- Nuevo montaje del soporte del cabezal
- Llave hexagonal H1.5
- Llave hexagonal H2.0
Retirar el montaje del soporte del cabezal
Paso 1: Retirar componentes del cabezal
- Consulte las siguientes guías para retirar la cubierta del cabezal, el hotend, el ensamblaje del calentador del hotend y el ventilador del hotend: Reemplazo del ensamblaje del calentador del hotend/ventilador del hotend
- Consulte las siguientes guías para retirar la palanca del cortador de filamento y los componentes del extrusor: Reemplazo de la palanca del cortador Reemplazo de los componentes del extrusor P2S
- Consulte la siguiente guía para retirar la placa del cabezal y la placa de interfaz de extrusión: Reemplazo de la placa del cabezal del P2S
- Consulte las siguientes guías para retirar la cadena de cables y el cable del cabezal: Guía de reemplazo de la cadena de cables para el P2S Guía de reemplazo del cable del cabezal para el P2S
- Consulte la siguiente guía para retirar el sensor de corriente de eddy: Reemplazo del sensor de corriente de eddy P2S
- Consulte la siguiente guía para retirar el motor del extrusor: Reemplazo del motor del extrusor P2S
Paso 2: Retirar el sujetador de correa
Utilice una llave hexagonal H2.0 para aflojar los cuatro tornillos de tensión (solo 1–2 vueltas; no los retire) para liberar las correas XY.
Utilice una llave hexagonal H2.0 para retirar los tres tornillos que fijan el sujetador de correa en un lado del soporte del cabezal, luego retire el sujetador de correa.
Nota: Las siguientes imágenes muestran que se han retirado los paneles trasero y lateral del P2S, pero no es necesario retirarlos para esta guía.
Repita los mismos pasos para retirar el sujetador de correa en el lado opuesto.
Paso 3: Retirar el montaje del soporte del cabezal
Utilice una llave hexagonal H2.0 para retirar los ocho tornillos de montaje.

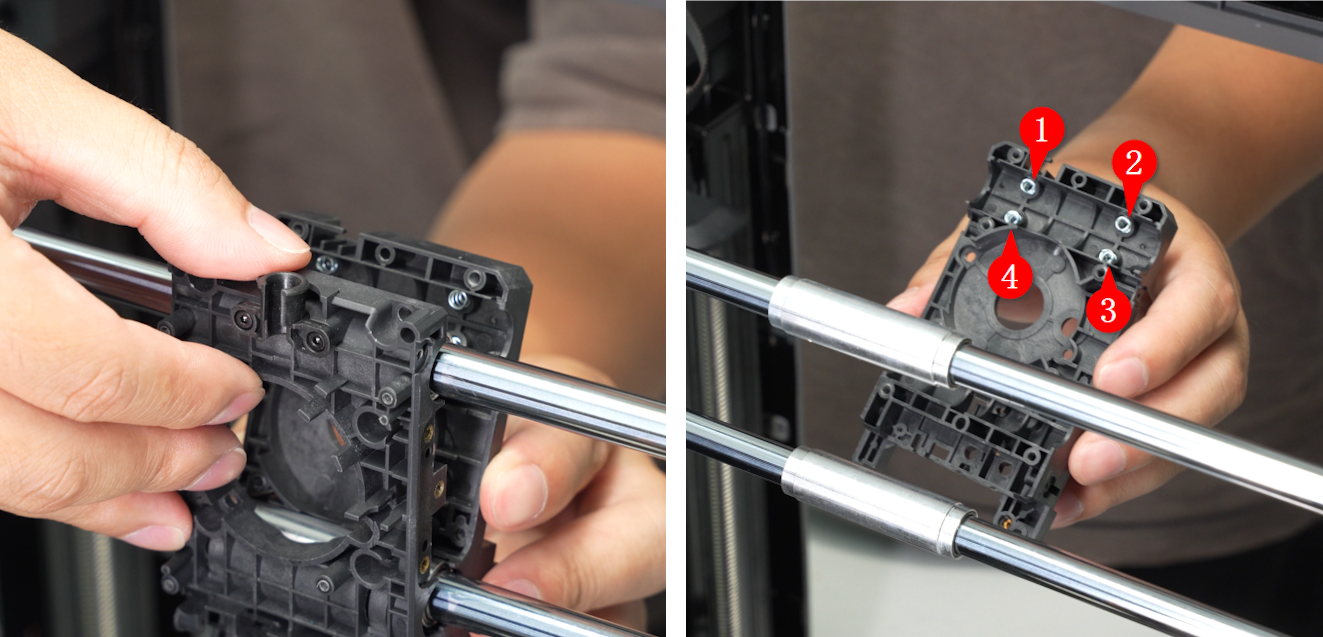

Sostenga ambas cubiertas frontal y trasera del soporte del cabezal, incline ligeramente la cubierta frontal primero, luego retire el soporte con cuidado para evitar que los cuatro resortes en la parte superior de la cubierta frontal se caigan.
Instalar el montaje del soporte del cabezal
Paso 1: Instalar el montaje del soporte del cabezal
Antes de la instalación, verifique que los resortes aún estén en la cubierta frontal del soporte del cabezal.

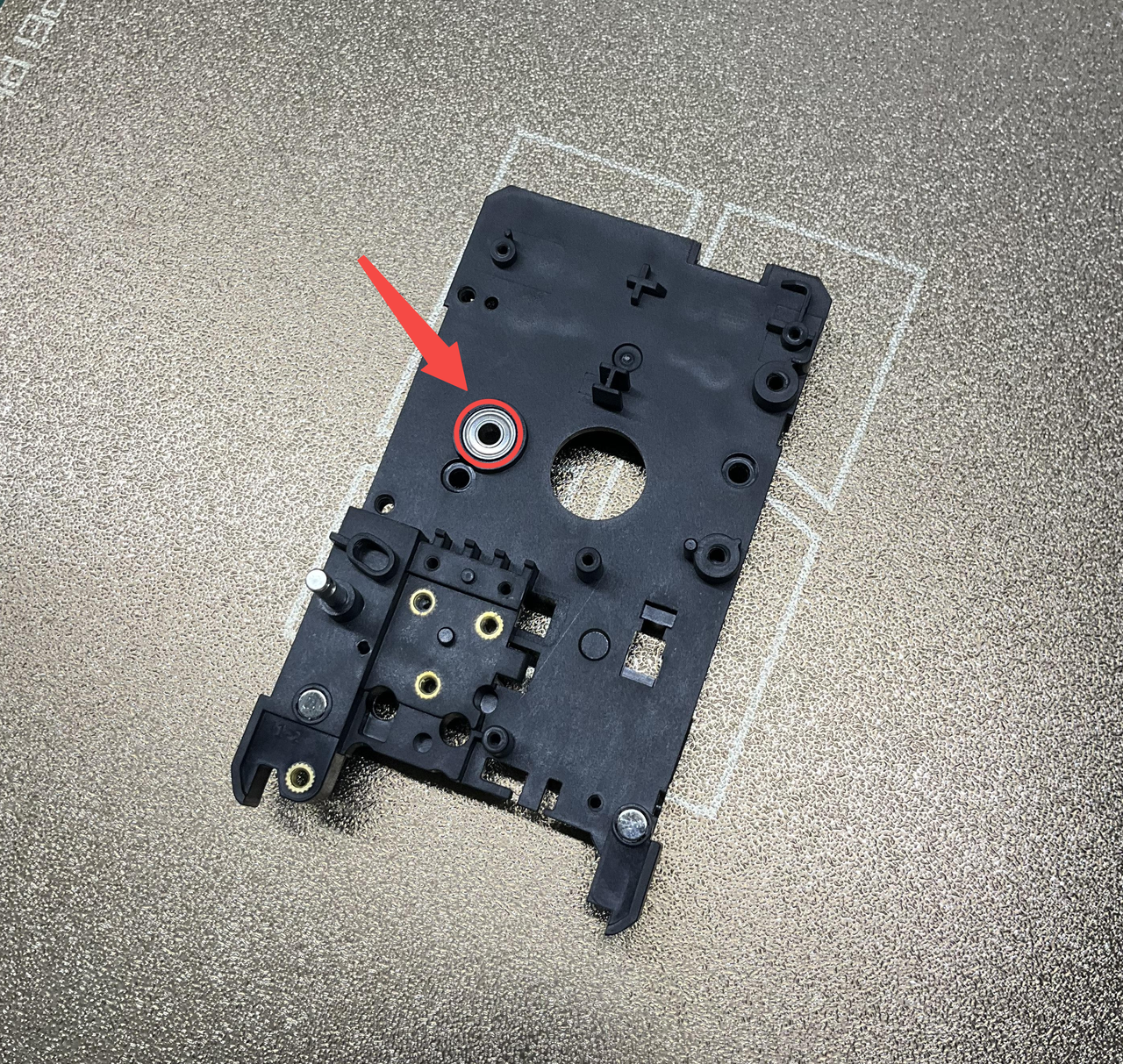

Verifique que el rodamiento esté en su lugar; si no lo está, instale el rodamiento en el soporte del cabezal antiguo.
Alinee los dos manguitos de aluminio en los ejes X.
Coloque la parte inferior de la cubierta frontal del soporte del cabezal contra los manguitos, luego gire lentamente la cubierta frontal hasta que la parte superior de la cubierta contacte los manguitos.
A continuación, instale la cubierta trasera del soporte del cabezal y utilice una llave hexagonal H2.0 para apretar los ocho tornillos en un patrón diagonal.
Paso 2: Instalar el sujetador de correa
Primero, instale el sujetador de correa derecho (cerca del panel lateral derecho) en el cabezal y apriete los tres tornillos con una llave hexagonal H2.0.
Empuje el cabezal hacia la parte trasera derecha, luego instale firmemente el sujetador de correa en el otro lado en el cabezal.
Apretar los tres tornillos con una llave hexagonal H2.0.
Mueva manualmente el soporte del cabezal hacia adelante y hacia atrás a lo largo de las direcciones XY 3–5 veces, luego apriete los cuatro tornillos de tensión con una llave hexagonal H2.0.
Paso 3: Instalar componentes en el cabezal
- Instale el motor de extrusión: Reemplazo del motor de extrusión P2S
- Instale el sensor de corriente de eddy de la boquilla: Reemplazo del sensor de corriente de eddy P2S
- Instale la placa del cabezal. Reemplazo de la placa del cabezal P2S
- Instale el cable del cabezal y la cadena de cables: Guía de reemplazo del cable del cabezal para el P2S Guía de reemplazo de la cadena de cables para el P2S
- Instale el ensamblaje del extrusor y la palanca del cortador de filamento. Reemplazo de los componentes del extrusor P2S Reemplazo de la palanca del cortador de filamento
- Instale el ensamblaje del calentador del hotend, el ventilador del hotend, la cubierta del cabezal y el hotend. Reemplazo del ensamblaje de calentamiento del hotend/ventilador del hotend P2S
Paso 4: Ajustar el sensor de corriente de eddy
Consulte la siguiente Wiki para ajustar la posición del sensor de corriente de eddy: ajuste del sensor de corriente de eddy P2S
Verificación del éxito
Conecte la alimentación, encienda la impresora y ejecute el proceso de calibración de la máquina para confirmar que se complete con éxito.
Notas finales
