Cable del cabezal
El cable del cabezal conecta la placa MC de la impresora con la placa TH y sirve como línea de comunicación para el control y el intercambio de datos del cabezal.

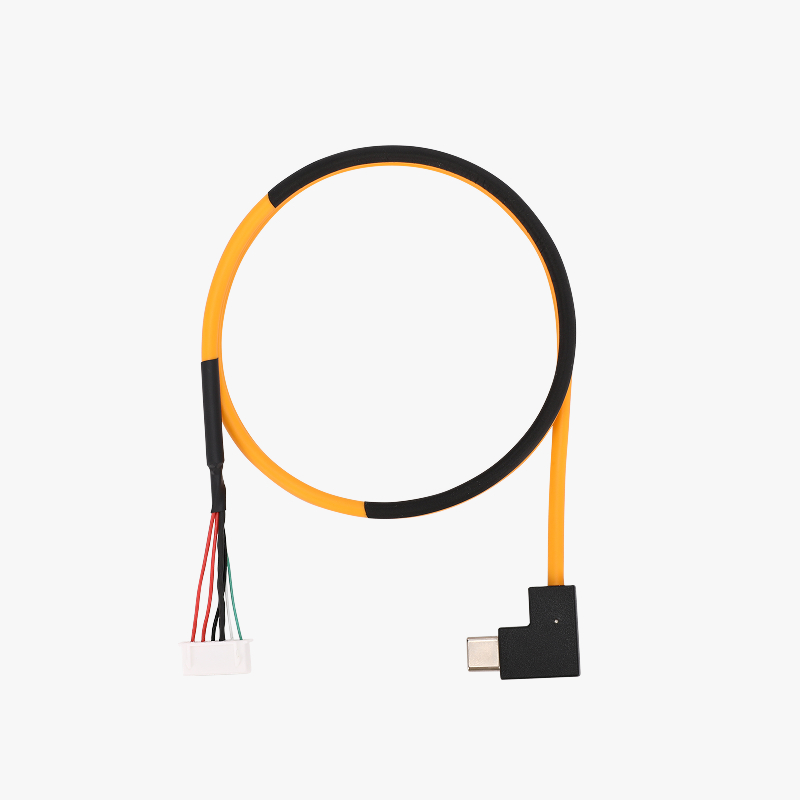

Los accesorios para el cable del cabezal incluyen lo siguiente:
- Cable del cabezal* 1
Cuándo utilizar esta guía
- El cable del cabezal está dañado.
- El soporte técnico de Bambu Lab determinó que el cable del cabezal debe reemplazarse.
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño en la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, utilice guantes aislantes para seguridad y tenga especial cuidado no deprimir, dañar ni aplicar presión a ningún cable, conector o placa de circuito expuesto. Además, la boquilla puede estar extremadamente caliente, por lo que nunca toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para asistencia.
Retirar el cable del cabezal
Paso 1: Retirar el soporte del tubo PTFE, el amortiguador de filamento y el panel trasero
Consulte la sección de desmontaje de las guías siguientes para retirar el soporte del tubo PTFE, el amortiguador de filamento y el panel trasero en secuencia: Reemplazar el soporte del tubo PTFE Reemplazar el Amortiguador de Filamento Reemplazar el Panel Trasero
Paso 2: Retirar la placa TH
Consulte la página de wiki Reemplazar la placa del circuito del cabezal para retirar la placa TH.
Al retirar la cubierta del cabezal, solo debe retirarse la cubierta trasera del cabezal.
Paso 3: Retirar la cubierta de la placa AP
Puede consultar esta wiki para retirar la cubierta de la placa AP: Reemplazar la cubierta de la placa AP
Paso 4: Retirar el cable del cabezal
Abra el soporte de la cadena de cables y retire el hebilla de la cadena de cables.

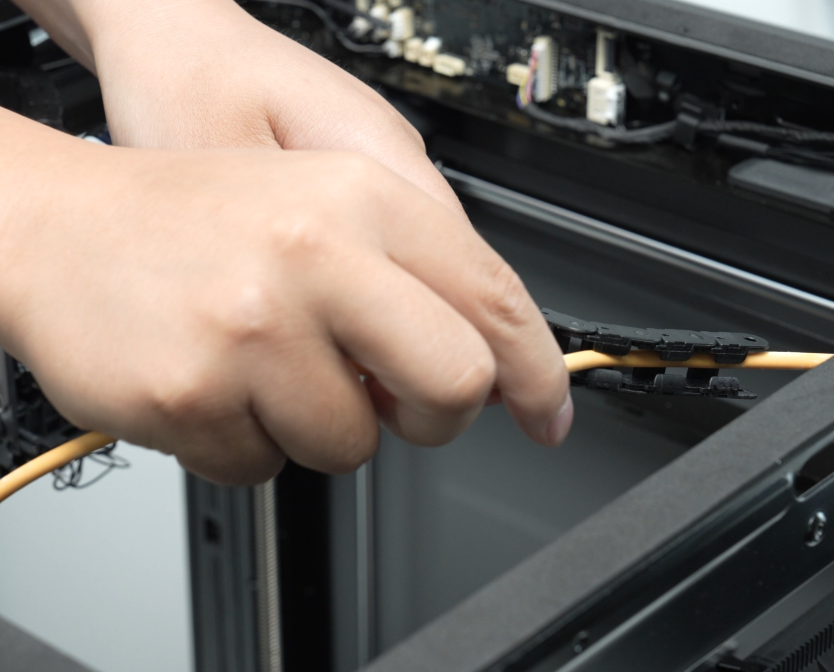

Gire el soporte de la cadena de cables para liberar el cable del cabezal de él.
Desconecte el cable del cabezal de la placa MC, libérelo de los dos clips en el marco uno por uno y luego tire hacia arriba para retirarlo.
Instalar el cable del cabezal
Paso 1: Conectar el cable del cabezal a la placa MC
Pase el extremo del cable del cabezal que conecta a la placa MC a través de los agujeros pasantes en la parte superior del marco y el liner.
Conecte el cable del cabezal a la placa MC y organice los cables de manera ordenada.
Paso 2: Instalar el cable del cabezal en la cadena de cables
Fije el cable del cabezal en la cadena de cables.
Comenzando desde el lado del cabezal, instale el clip de la cadena de cables en la 12.ª sección de la cadena de cables.
Paso 3: Instalar la placa TH
Consulte la página de wiki Reemplazar la placa del circuito del cabezal para instalar la placa TH y la cubierta del cabezal.
Paso 4: Instalar la cubierta de la placa AP
Puede consultar esta wiki para retirar la cubierta de la placa AP: Reemplazar la cubierta de la placa AP | Bambu Lab Wiki
Paso 5: Instalar el panel trasero, el amortiguador de filamento y el soporte del tubo PTFE
Puede consultar la sección de instalación de las wikis siguientes para instalar el panel trasero, el amortiguador de filamento y el soporte del tubo PTFE en secuencia.
- Reemplazar el panel trasero
- Reemplazar el amortiguador de filamento
- Reemplazar el soporte del tubo PTFE
Verificación de funcionamiento
Conecte la fuente de alimentación, encienda la impresora y realice la calibración del dispositivo. Si la calibración tiene éxito, el reemplazo fue exitoso.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, por favor envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que puede responder preguntas comunes de inmediato y brindarle orientación operativa.
