Descripción del problema

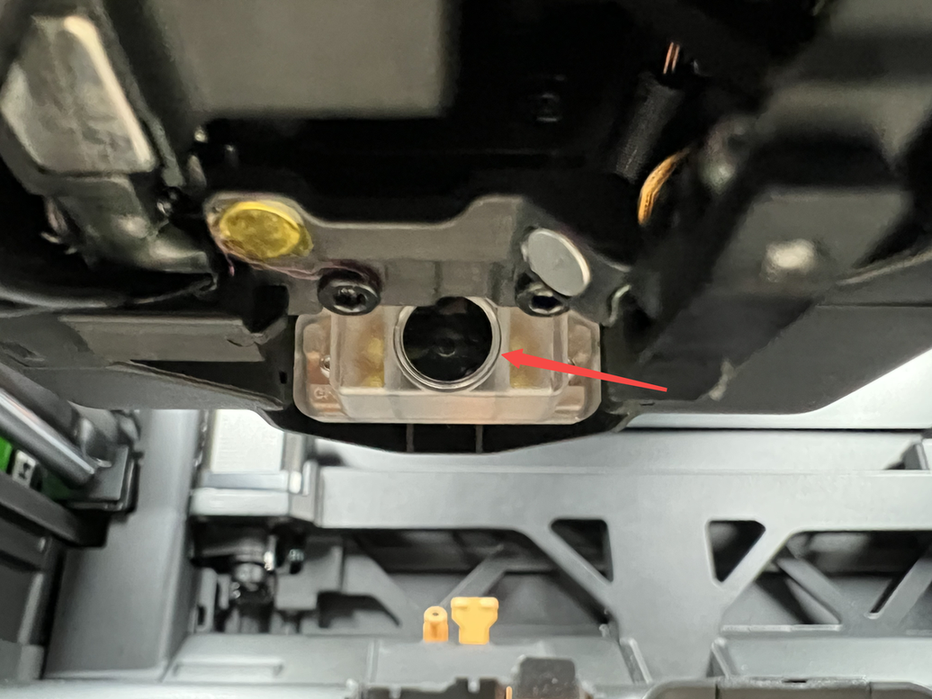

Durante la impresión 3D, la boquilla puede fallar al extruir el filamento correctamente debido a ciertas razones, lo que resulta en impresión al aire. El sistema monitorea en tiempo real la extrusión de material mediante la cámara de la boquilla. Si detecta falta continua de extrusión de filamento desde la boquilla, activará una alarma de impresión al aire.
Posibles causas de impresión al aire:
-
Obstrucción del extrusor/boquilla
-
Enredo de filamento en el AMS
Solución de problemas
Herramientas, equipos y materiales
- Ninguno
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
Paso 1. Verificar si la boquilla está extruyendo filamento
Verificar si la boquilla está imprimiendo sin filamento (impresión al aire). Si es así, proceder al Paso 2 para una solución adicional. Si no hay impresión al aire, indica una alarma falsa. Ignorar la alarma y continuar con la impresión. Si las alarmas falsas ocurren con frecuencia, desactivar temporalmente la detección de impresión al aire para esta impresión (función en desarrollo).
Paso 2. Verificar enredo de filamento
Verificar si hay enredo de filamento en el AMS o en la bobina externa. Si es así, presionar manualmente la palanca del cortador para desconectar el filamento, resolver el enredo, reintroducir el filamento y continuar con la impresión.
Paso 3. Solución de problemas por obstrucción del extrusor
Paso 3-1. Cancelar la impresión
Paso 3-2. Cortar manualmente el filamento

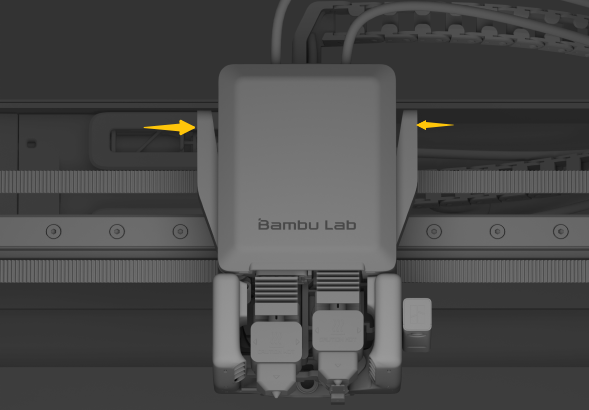

Presionar el cortador en el lado con problemas de extrusión para cortar el filamento.
Paso 3-3. Calentar el hotend e intentar extraer el filamento en sentido inverso
- Establecer la temperatura del hotend a la temperatura de impresión del filamento y esperar a que se caliente.
- Retirar el tubo PTFE desde la parte superior del extrusor.

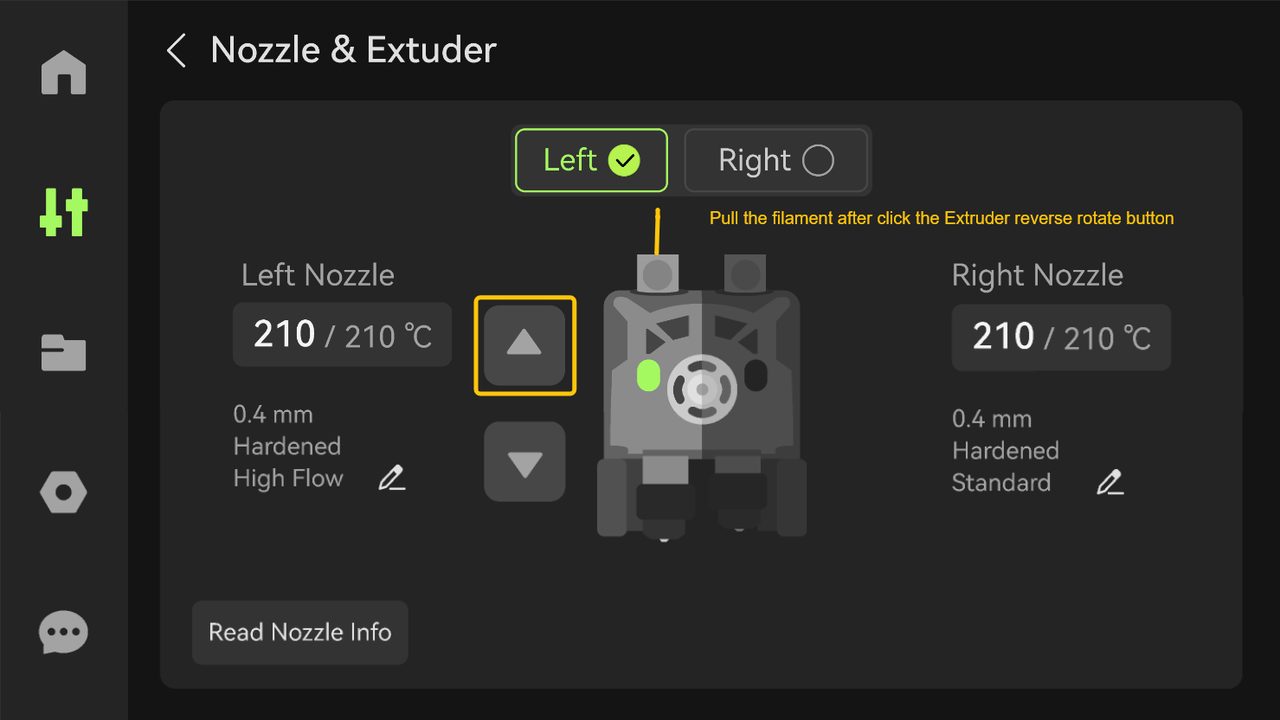

- Operar el extrusor para girar en sentido inverso mientras se tira manualmente el filamento.
Paso 3-4. Si el filamento se extrae correctamente en el Paso 3-3, la sección del extrusor está normal
-

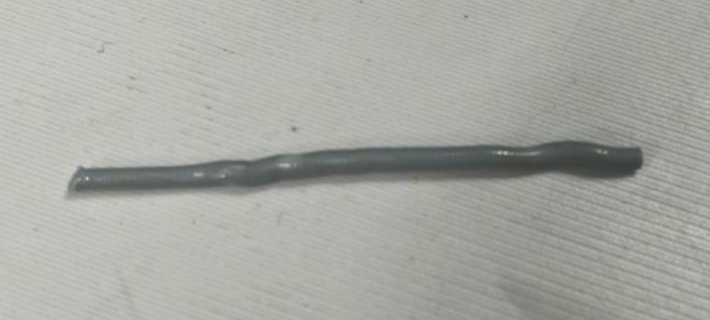

Recortar el extremo frontal doblado o dilatado del filamento.
-

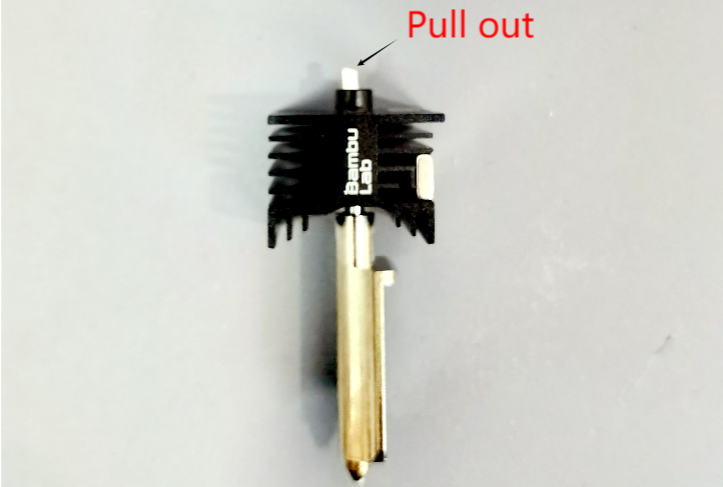

Retirar el hotend y, mientras aún está caliente, usar pinzas de punta fina para sujetar el filamento en la entrada del hotend y eliminar cualquier residuo de filamento (tener cuidado con altas temperaturas; usar guantes).
Paso 3-5. Si el filamento no se puede extraer en el Paso 3-4, la sección del extrusor puede estar anormal
-
Desmontar la cubierta frontal del extrusor y el hotend:
- Reemplazar interfaz de cambio rápido H2D; Reemplazar interfaz de cambio rápido H2C
- Reemplazar guía de filamento para doble extrusor H2D; Reemplazar guía de filamento para doble extrusor H2C
-
Mientras el hotend aún está caliente, usar pinzas de punta fina para eliminar el filamento residual.
-
Usar tijeras para recortar el filamento deformado, retirar el tubo PTFE y extraer manualmente el filamento desde el cabezal.
-

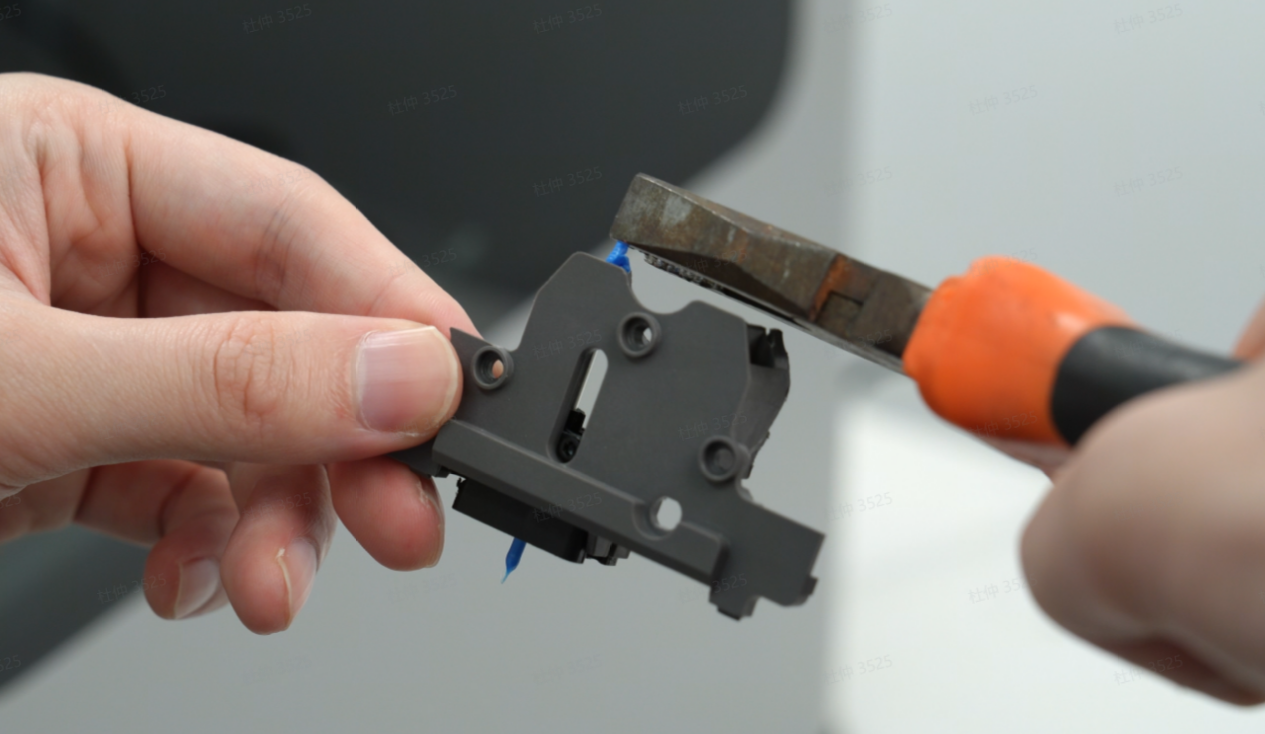

Verificar si el filamento está atascado en la entrada o dentro de la guía de filamento para doble extrusor. Si es así, limpiarlo:
Paso 3-6. Volver a instalar el hotend y la cubierta frontal del extrusor, e intentar la extrusión
-
Volver a instalar el hotend y la cubierta frontal del extrusor.
-
Insertar el filamento, presionar "extruir" en la pantalla.
-
Calentar el hotend a la temperatura de impresión del filamento.
-
Insertar el filamento y presionar el botón de rotación hacia adelante del extrusor en la pantalla para intentar la extrusión.
Paso 4. Si falla la extrusión en el Paso 3-6, proceder con la solución de problemas por obstrucción del hotend.
Consultar:
- Procedimiento de limpieza de boquilla/hotend H2D;
- Guía de limpieza de obstrucción de boquilla/hotend H2C
