Interfaz de Cambio Rápido para Herramienta (Tapa Frontal del Extrusor)
Las piezas de repuesto para la interfaz de cambio rápido incluyen lo siguiente:
- Interfaz de cambio rápido * 1
- Tornillos M2.5x7 * 2
Cuándo usar esta guía
- La interfaz de cambio rápido (tapa frontal del extrusor) está dañada
Herramientas y materiales necesarios
- Nueva interfaz de cambio rápido
- Llave hexagonal H2.0
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.
Retirando la antigua interfaz de cambio rápido
Paso 1: Retirar el hotend

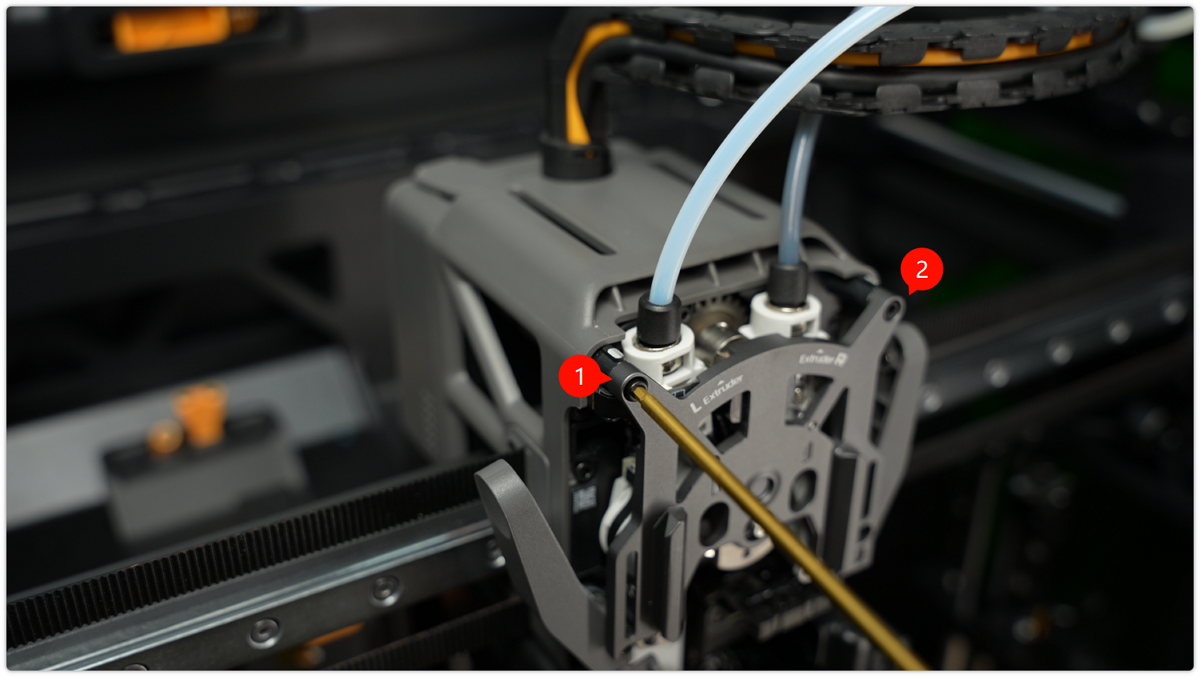

Boquilla izquierda: Retire la funda de silicona de la boquilla izquierda, abra el clip de fijación y retire el conjunto de boquilla izquierda.
Boquilla derecha: Tire de la manija de la boquilla hacia la derecha para desbloquear y retirar el conjunto de boquilla derecha.
Paso 2: Retirar la guía de filamento del extrusor.

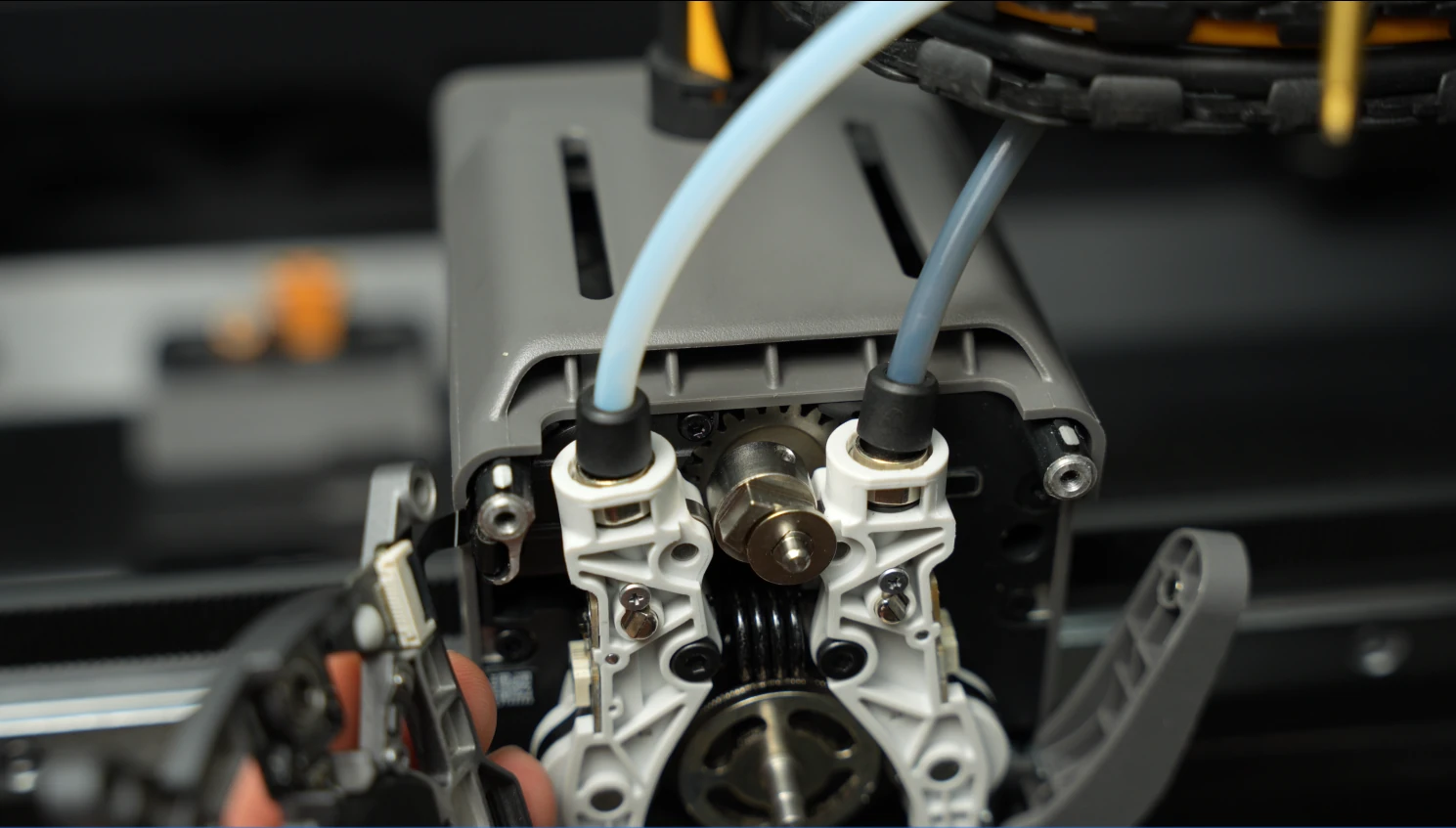

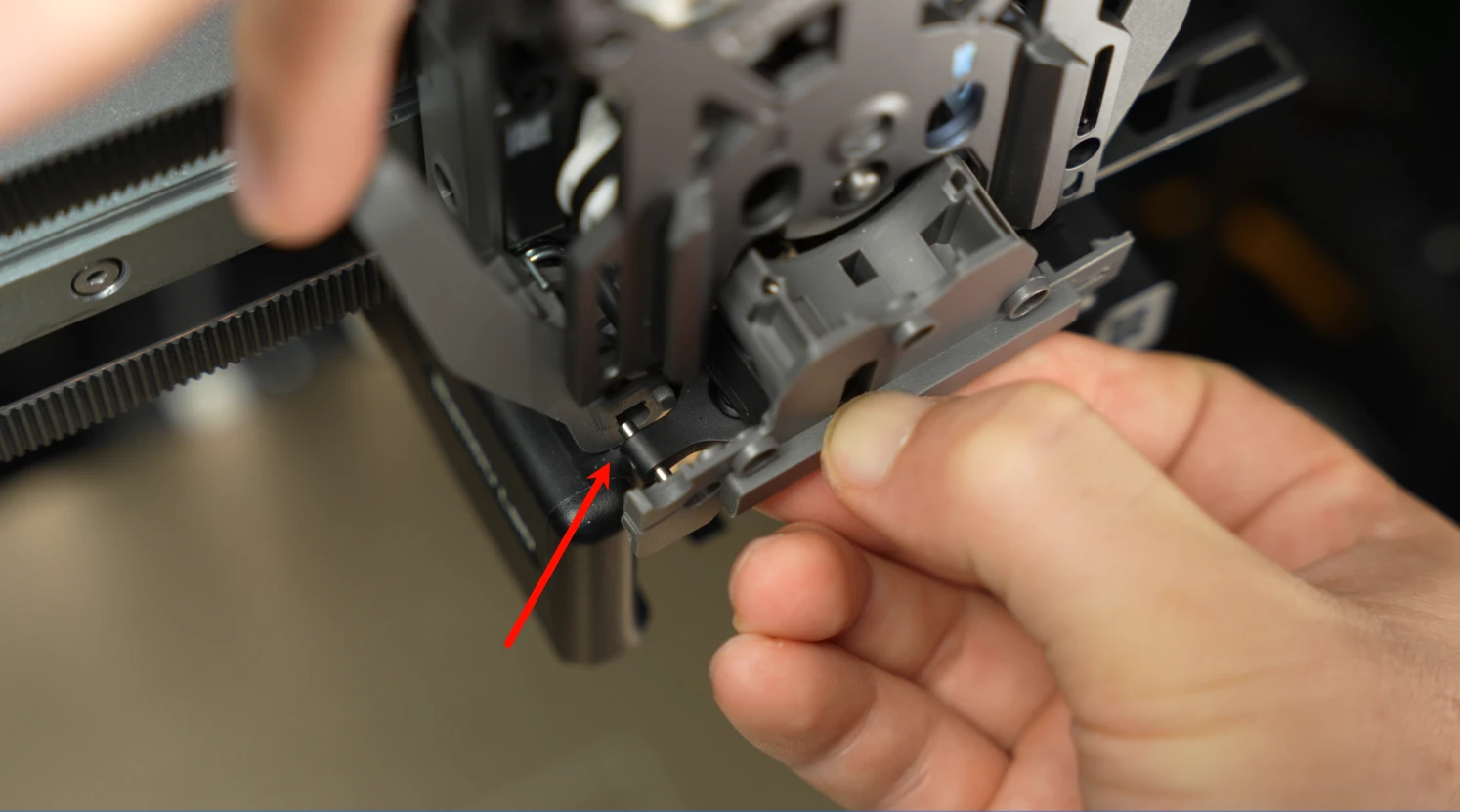

Use los dedos para empujar el conector negro de la boquilla hacia arriba desde abajo mientras presiona suavemente la manija del cortador izquierdo para liberarlo del ranura cerca del tornillo del cortador.
Para pasos detallados de reemplazo, consulte la wiki: Pasos para reemplazar la guía de filamento del extrusor dual H2C.
Paso 3: Retirar la interfaz de cambio rápido.
Desenrosque los dos tornillos (M2.5x7) de la interfaz de cambio rápido. Maneje con cuidado al retirar la interfaz de cambio rápido para evitar que se rompa el cable FPC.

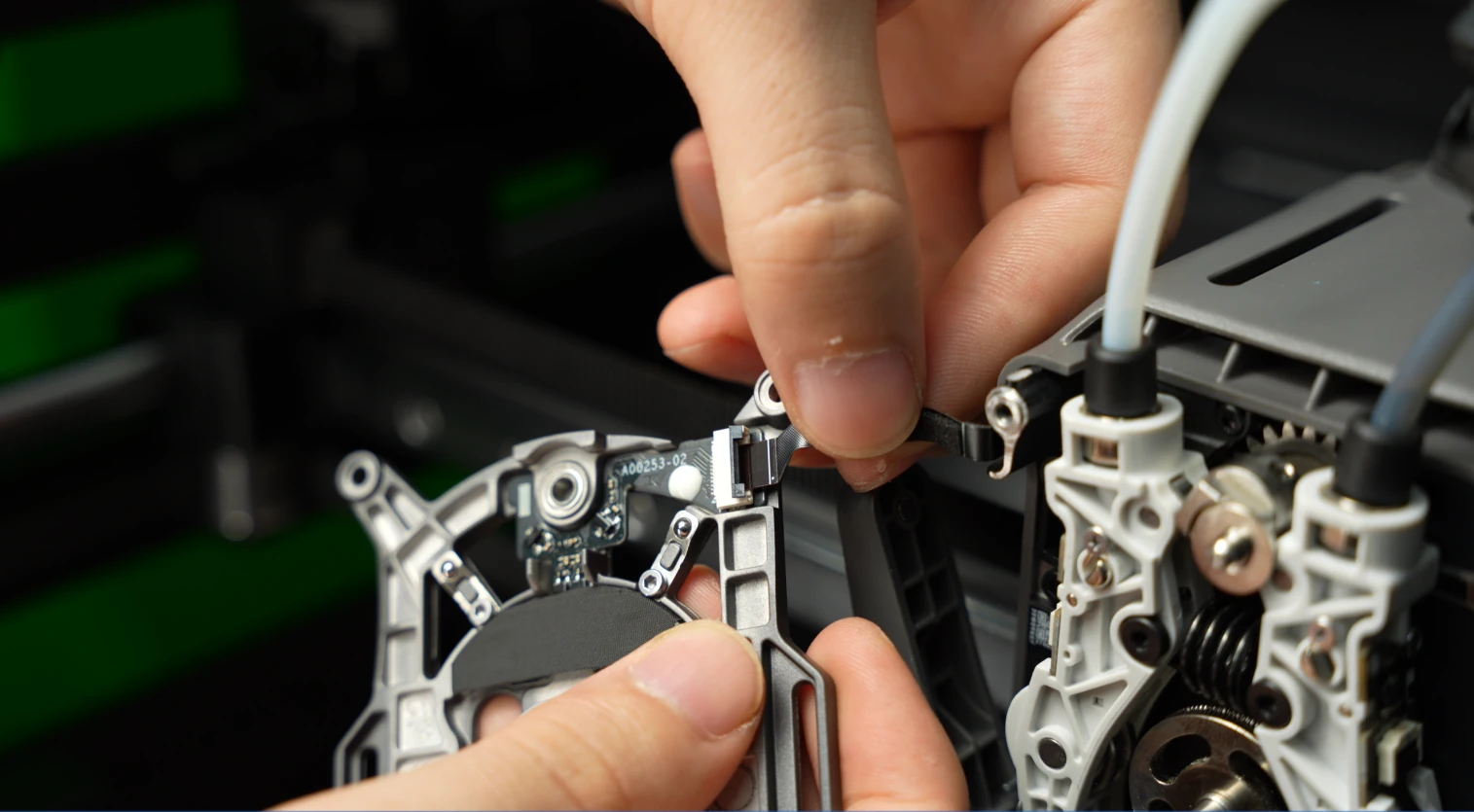

Luego, abra las pinzas de la interfaz del cable de cinta, desconecte el cable del conector de efecto Hall de la interfaz de cambio rápido y retire la interfaz de cambio rápido.
Instalando una nueva interfaz de cambio rápido
Paso 1: Instalar la interfaz de cambio rápido
Inserte el cable FPC en el conector de interfaz de cambio rápido, asegurándose de que la cabeza del cable FPC esté insertada por completo (la línea blanca debe estar horizontal, indicando una inserción correcta), y luego asegure el conector.
Antes de instalar la interfaz de cambio rápido, use un destornillador para ajustar el ángulo del ensamblaje de cam para facilitar la instalación. Inserte el destornillador en el pequeño agujero del ensamblaje de cam mientras sostiene el ensamblaje de la varilla guía izquierda con la mano. Luego, gire el cam hasta que el agujero superior esté posicionado verticalmente hacia arriba.

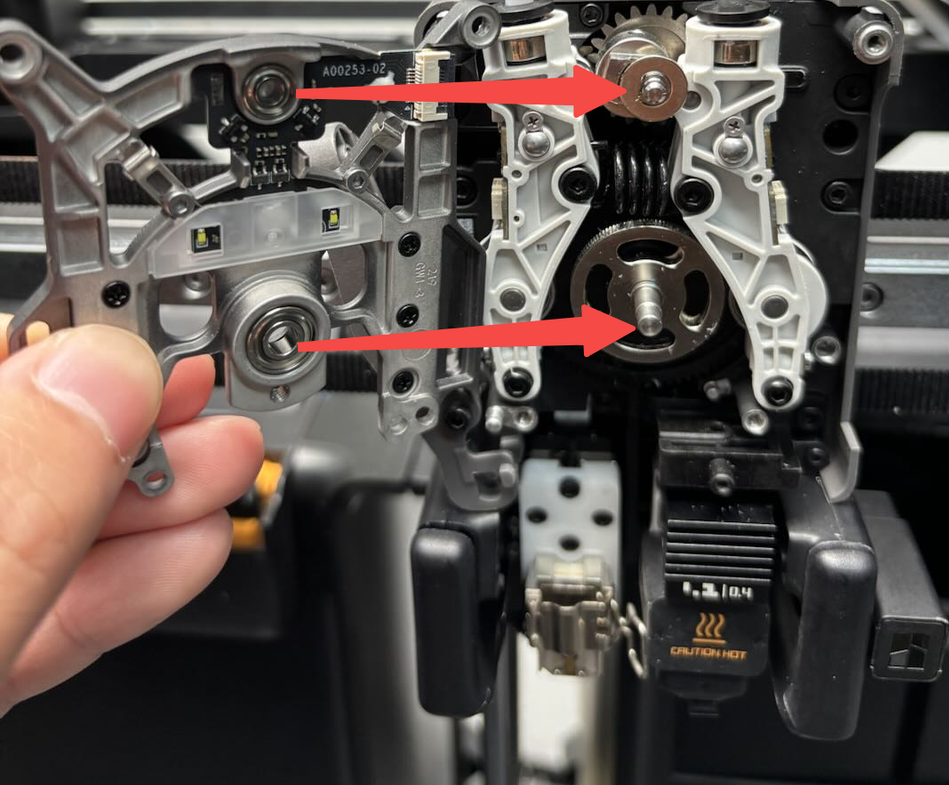

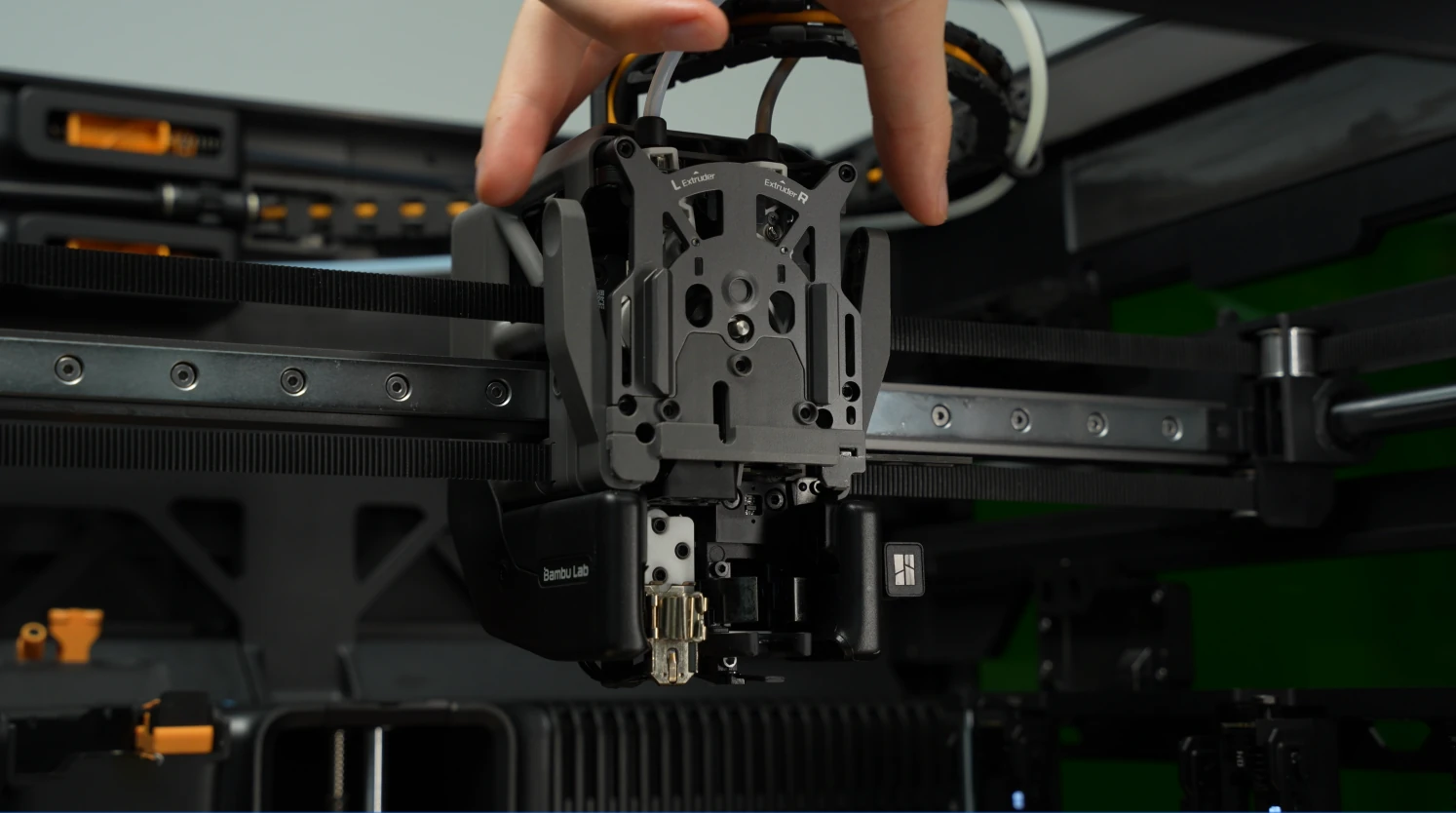

Alinee los rodamientos superior e inferior de la interfaz de cambio rápido con los de extrusor, luego instale la interfaz de cambio rápido. Si el rodamiento superior no está correctamente asentado, presione suavemente el cam hacia abajo para ayudar a guiar el rodamiento superior en su lugar.
Doble el cable FPC hacia un lado, enderece el cable y guárdelo en la ranura a lo largo del lateral del cabezal.
Luego, fije los dos tornillos M2.5×7 de la interfaz de cambio rápido.

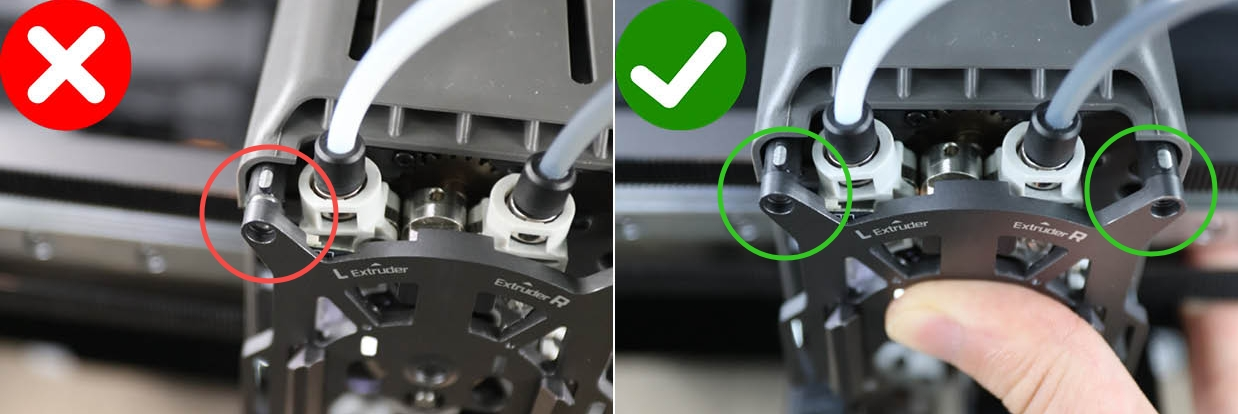

Nota Antes de apretar los tornillos, asegúrese de que los agujeros de los tornillos en ambos extremos estén perfectamente alineados. Forzar los tornillos mientras un extremo está elevado puede causar que la interfaz de cambio rápido se agriete. La imagen inferior derecha muestra los agujeros de los tornillos alineados correctamente en ambos lados, mientras que la imagen izquierda muestra una alineación incorrecta.
Paso 2: Instalar el conjunto de guía de interfaz de cambio rápido

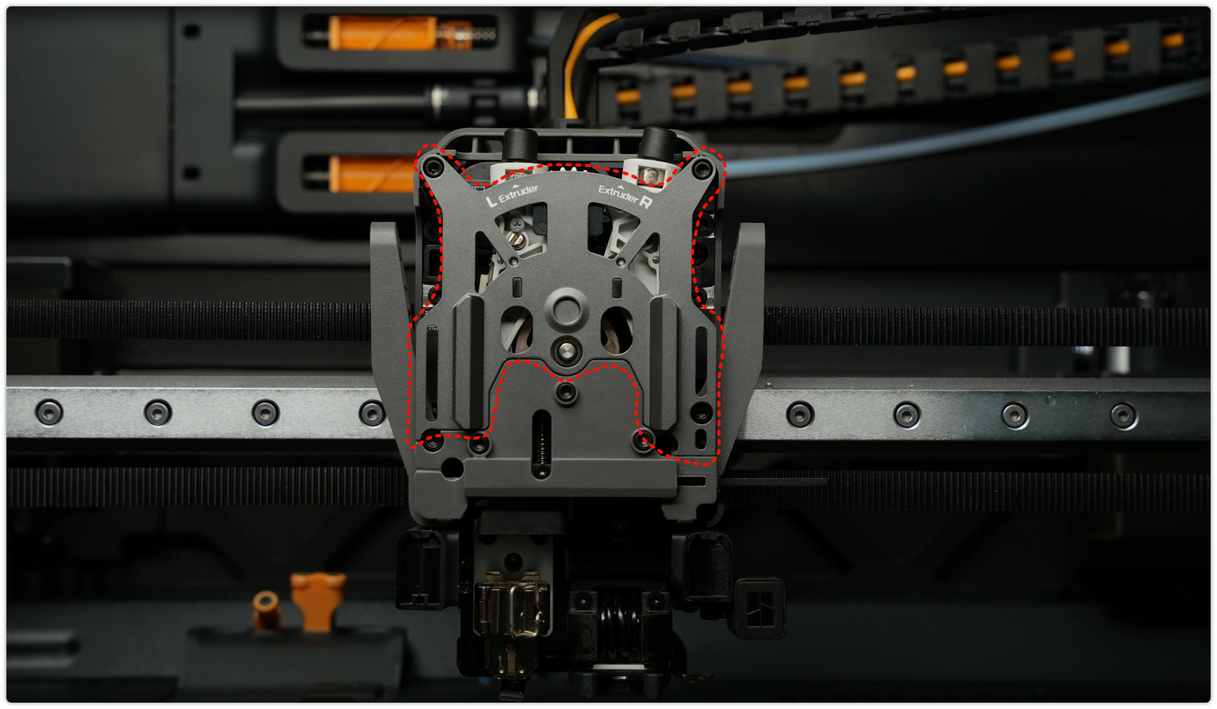

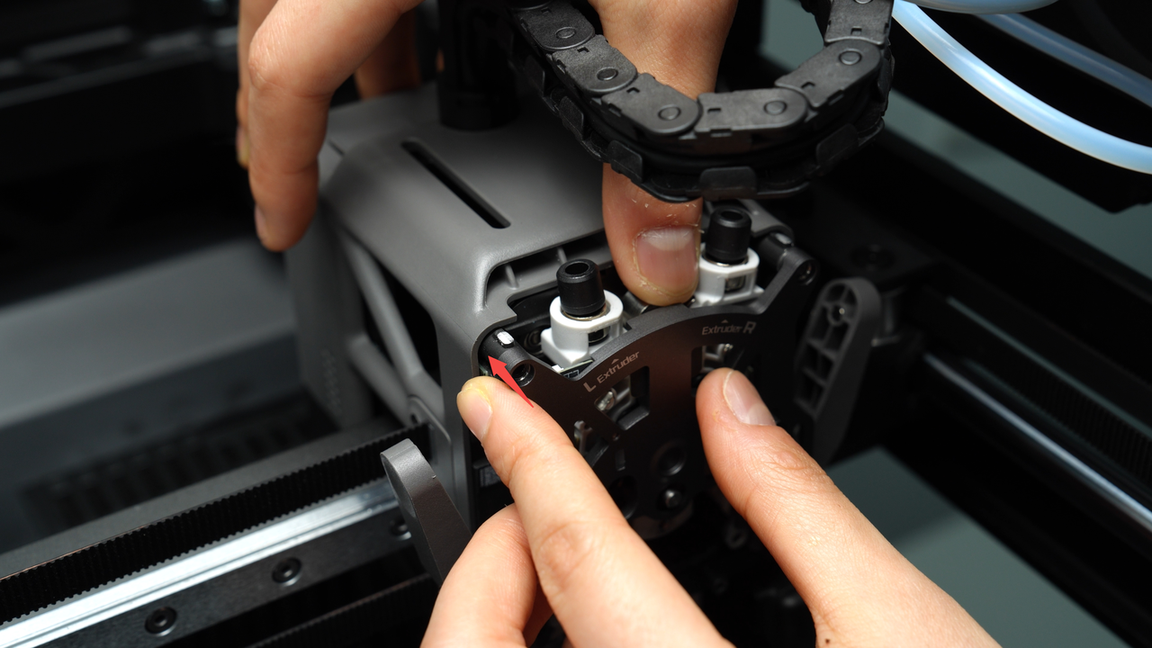

Presione suavemente el cortador izquierdo para ajustarlo a un ángulo adecuado para facilitar la inserción, luego guíe la interfaz de cambio rápido en su lugar. Finalmente, presione ambos cortadores mientras simultáneamente presiona la interfaz de cambio rápido completamente plana.
Para pasos detallados de reemplazo, consulte la wiki: Pasos para reemplazar la guía de filamento del extrusor H2C.
Paso 3: Instalar el hotend
Instalación de boquilla izquierda: Coloque el conjunto de boquilla izquierda en su posición correspondiente de montaje, fíjelo con el cierre de fijación y asegúrese de que la boquilla esté firmemente en su lugar. Luego, vuelva a instalar la funda de silicona en la boquilla izquierda.
Instalación de boquilla derecha: Asegúrese de que la manija de extracción esté tirada hacia afuera, alinee el conjunto de boquilla derecha con la posición de montaje e introdúzcalo. Luego, presione la manija de extracción para bloquearlo en su lugar. Agite suavemente la boquilla para confirmar que está bloqueada firmemente y no suelta.
Para pasos detallados de instalación, consulte la wiki: Guía de instalación del hotend por inducción H2C
Verificación de funcionamiento
Conecte la fuente de alimentación, encienda la impresora nuevamente y use la pantalla para alternar entre los extrusores izquierdo y derecho y las funciones de alimentación para verificar que todo funcione correctamente.
