Cómo verificar qué parte está obstruida en H2D

Escenario Aplicable

1. La impresora reporta sobrecarga del motor del extrusor, impresión con aire o no hay error, pero se observa que el hotend no puede extruir filamento.

2. Impresión con filamento no TPU.

3. Si ocurre una obstrucción al usar TPU, recomendamos consultar la wiki de obstrucción de filamento TPU H2D para solucionar el problema; haga clic aquí

Posibles Ubicaciones de la Obstrucción

1. Componentes de extrusión (incluyendo los idler del extrusor, el espacio entre el engranaje de accionamiento y el idler del extrusor, y la guía de filamento del extrusor)

2. Hotend

Guía de Vídeo

Pasos para Solucionar el Problema

Antes de solucionar el problema, intente reiniciar una vez para verificar si la impresión se restaura normalmente. Si el problema persiste, proceda con los siguientes pasos.

Paso 1. Retirar el Hotend

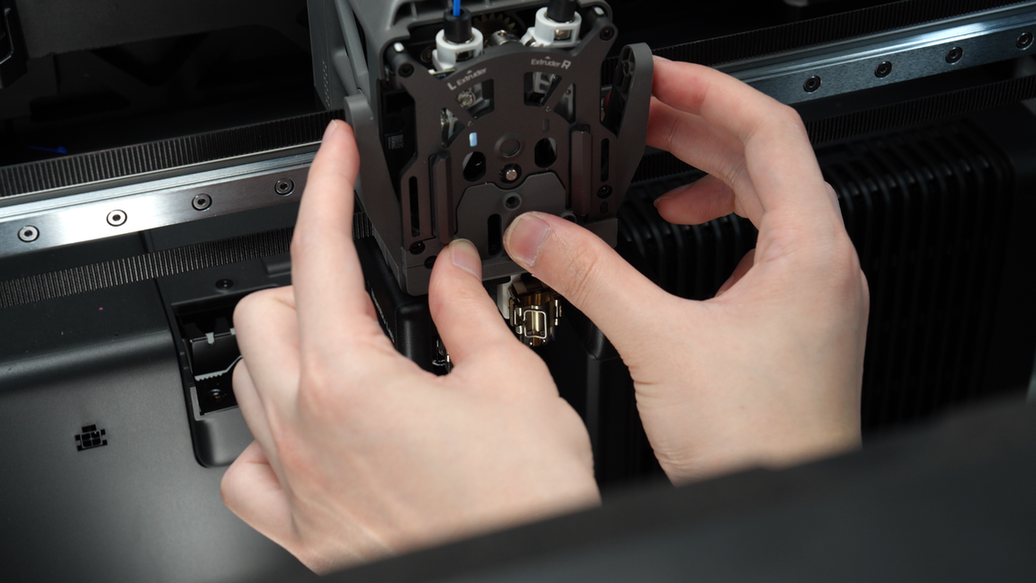

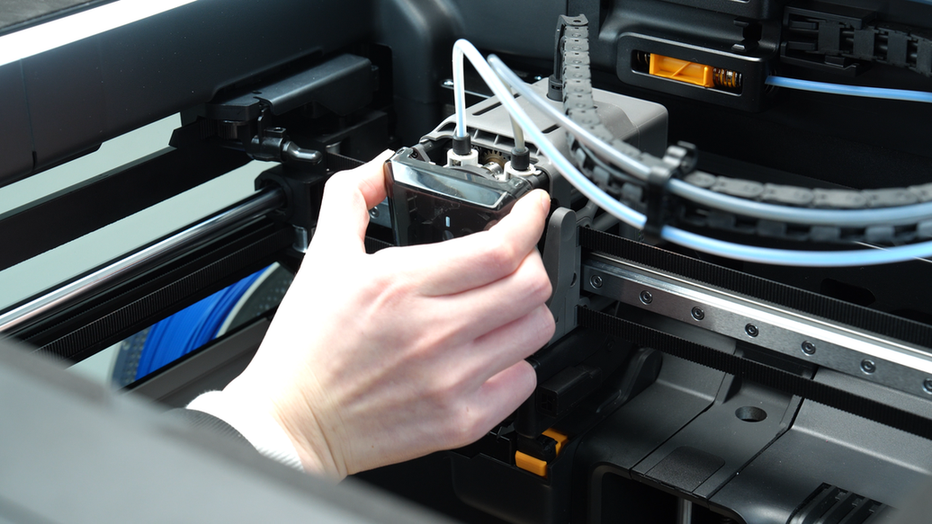

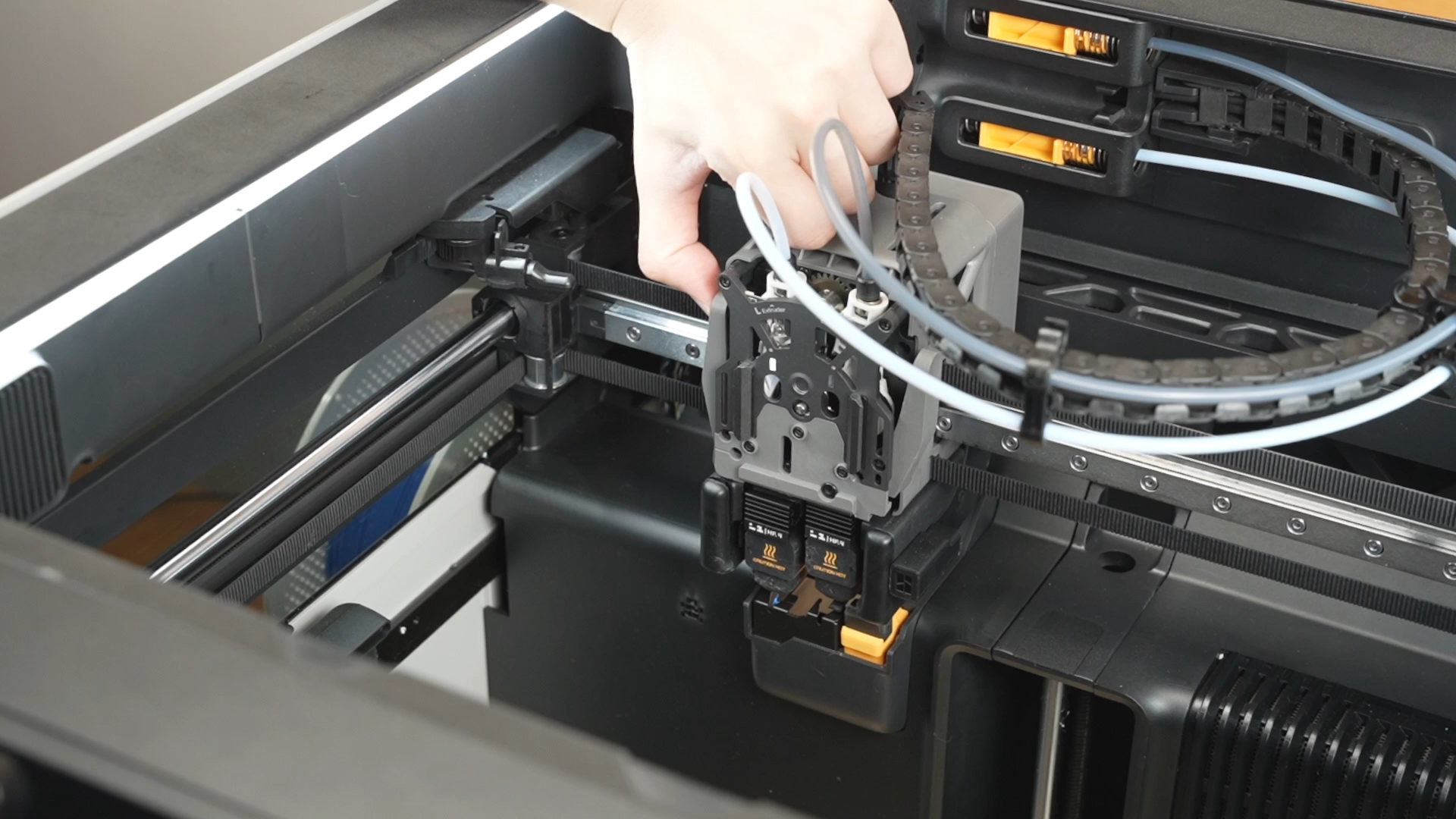

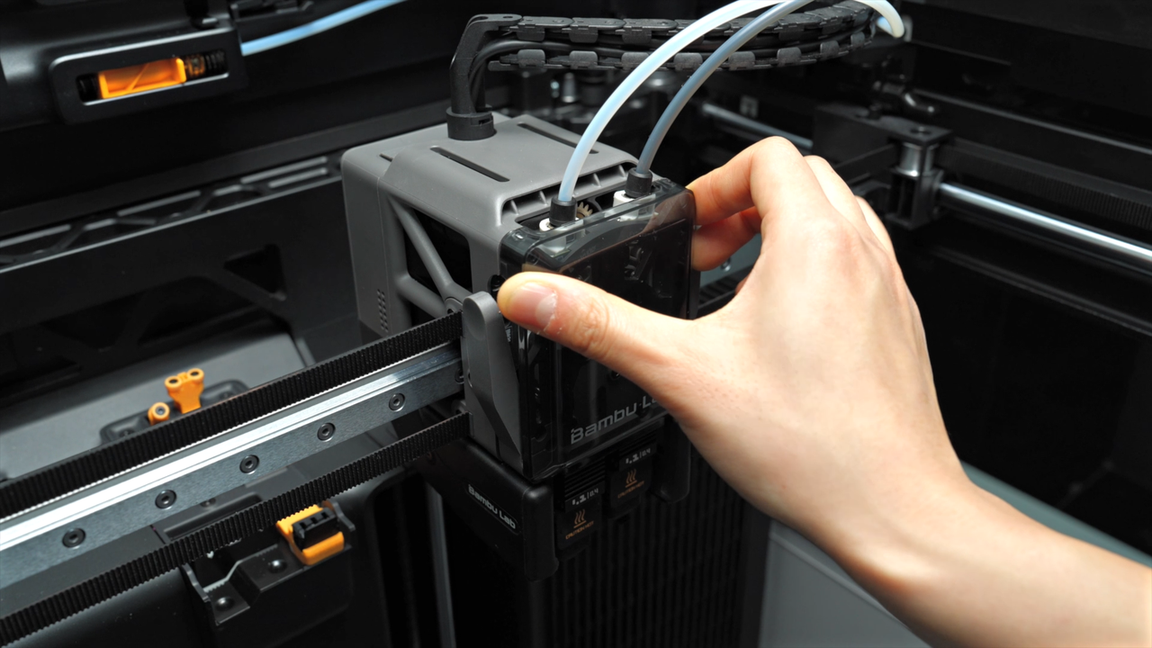

Abra la puerta frontal y retire la cubierta superior. Apretar ambos lados de la cubierta frontal del cabezal en la parte superior y retirela.

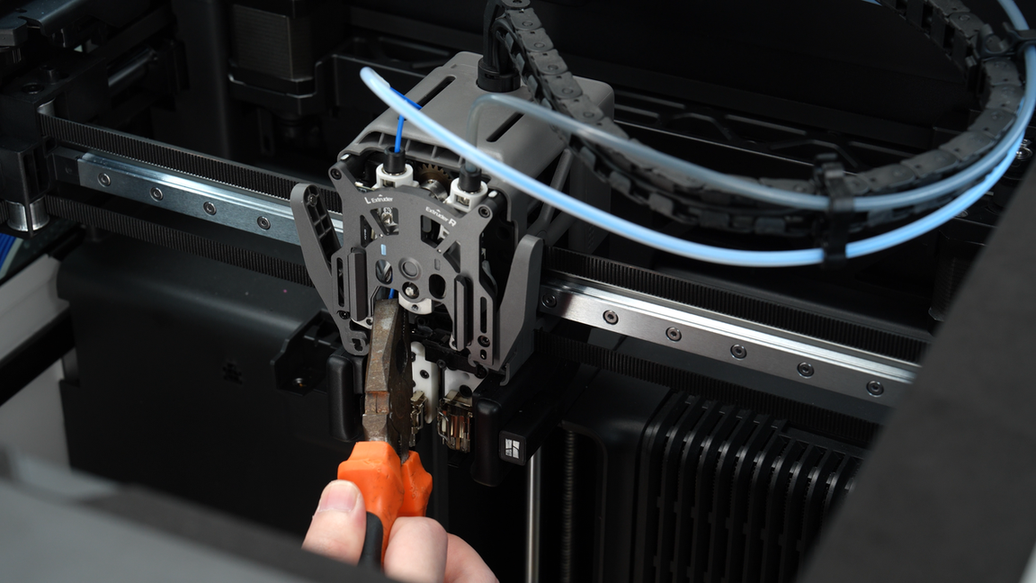

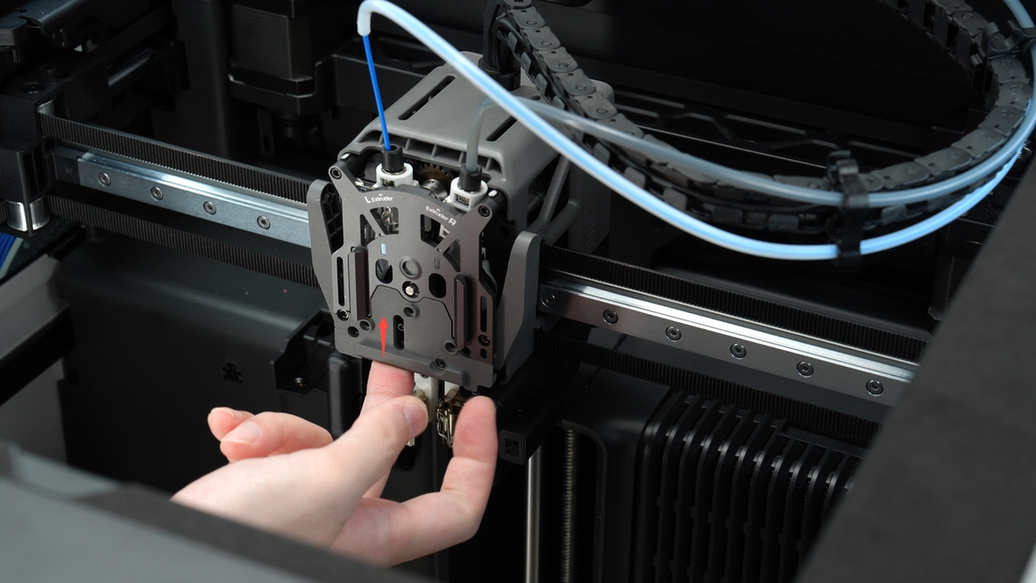

Asegúrese de que la temperatura del hotend haya enfriado hasta la temperatura ambiente. Presione el cortador para cortar el filamento. Asegúrese de esperar hasta que el hotend haya enfriado completamente hasta la temperatura ambiente antes de cortar el filamento, de lo contrario podría ocurrir una obstrucción secundaria en el cortador.

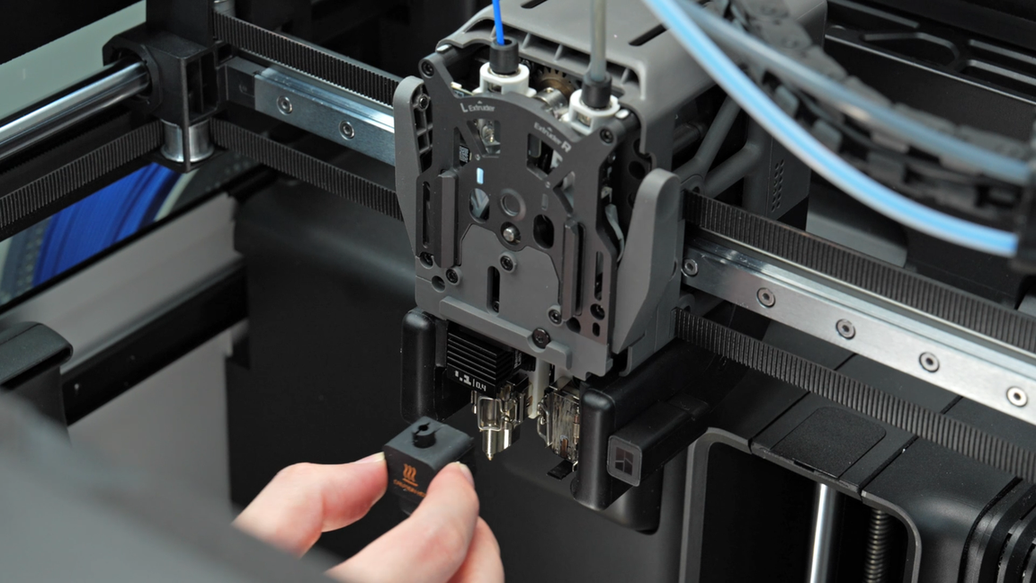

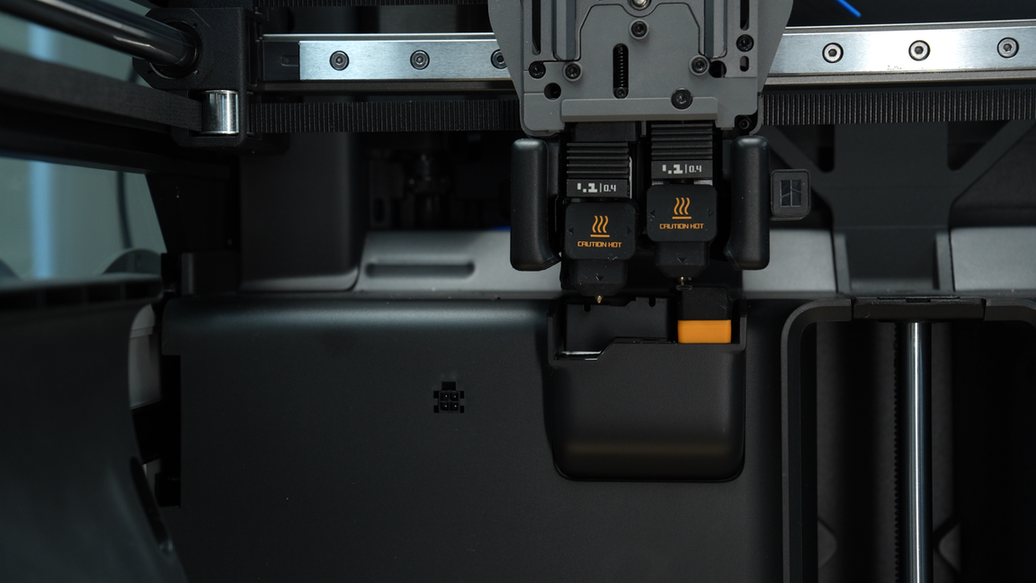

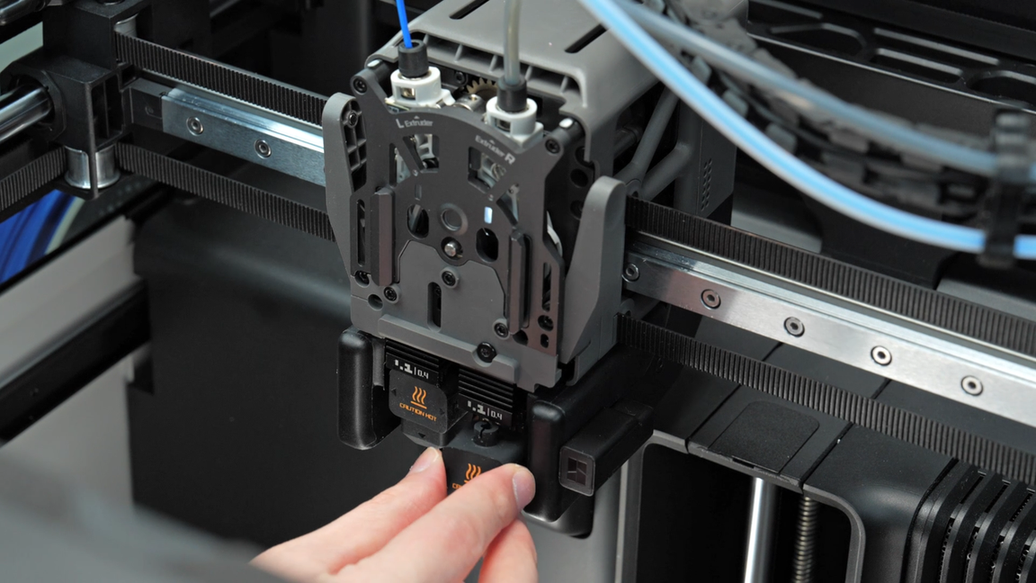

Luego retire la calceta de silicona.

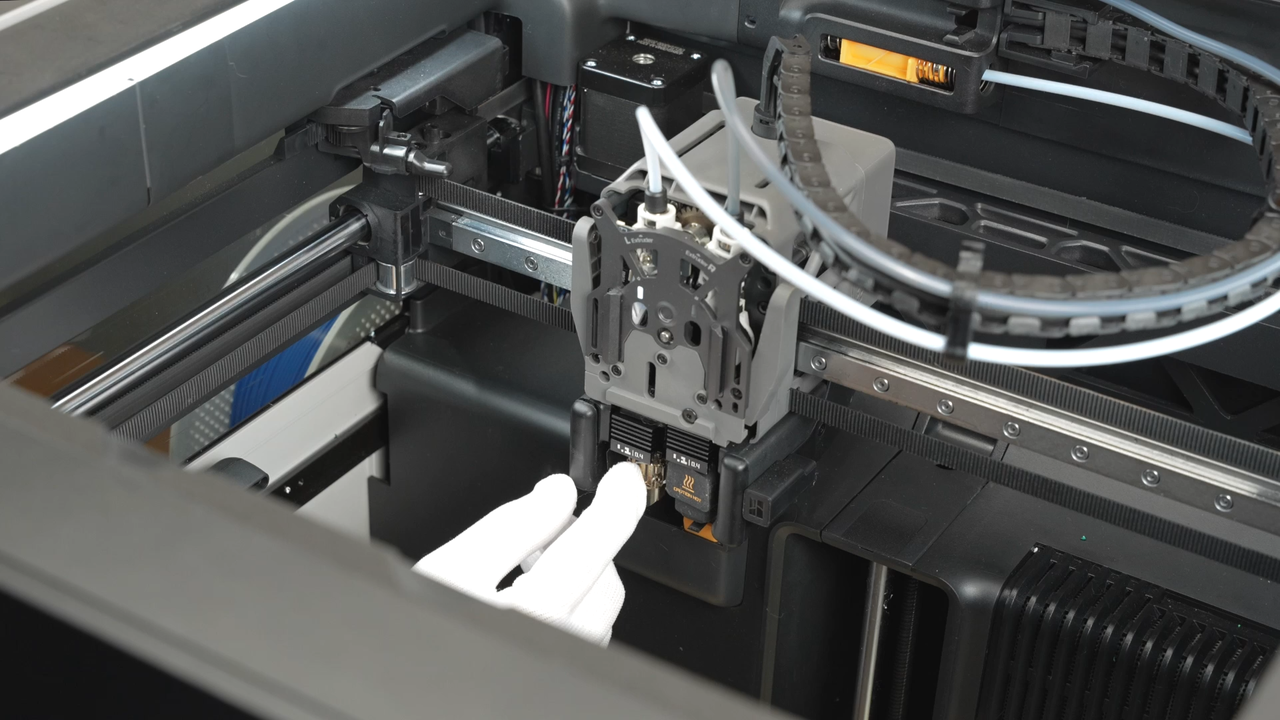

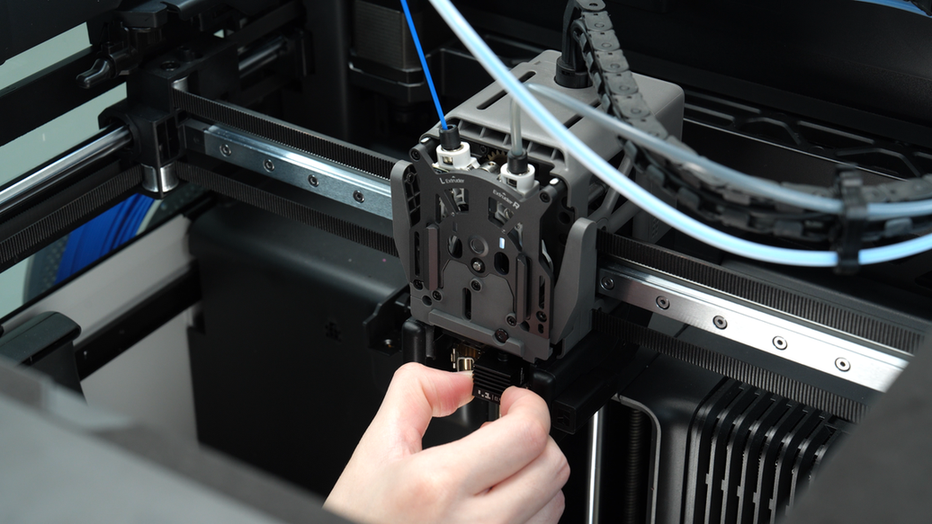

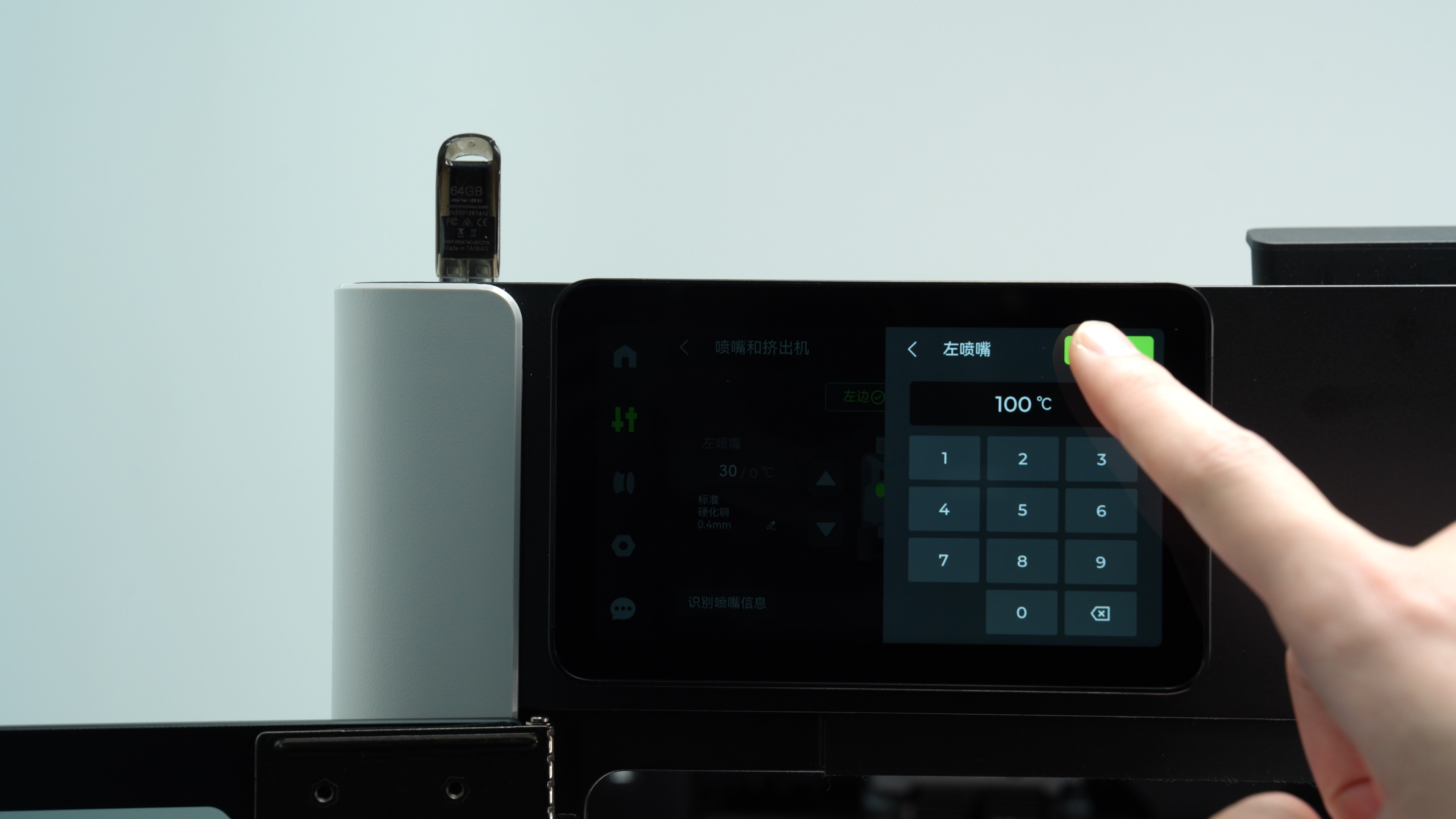

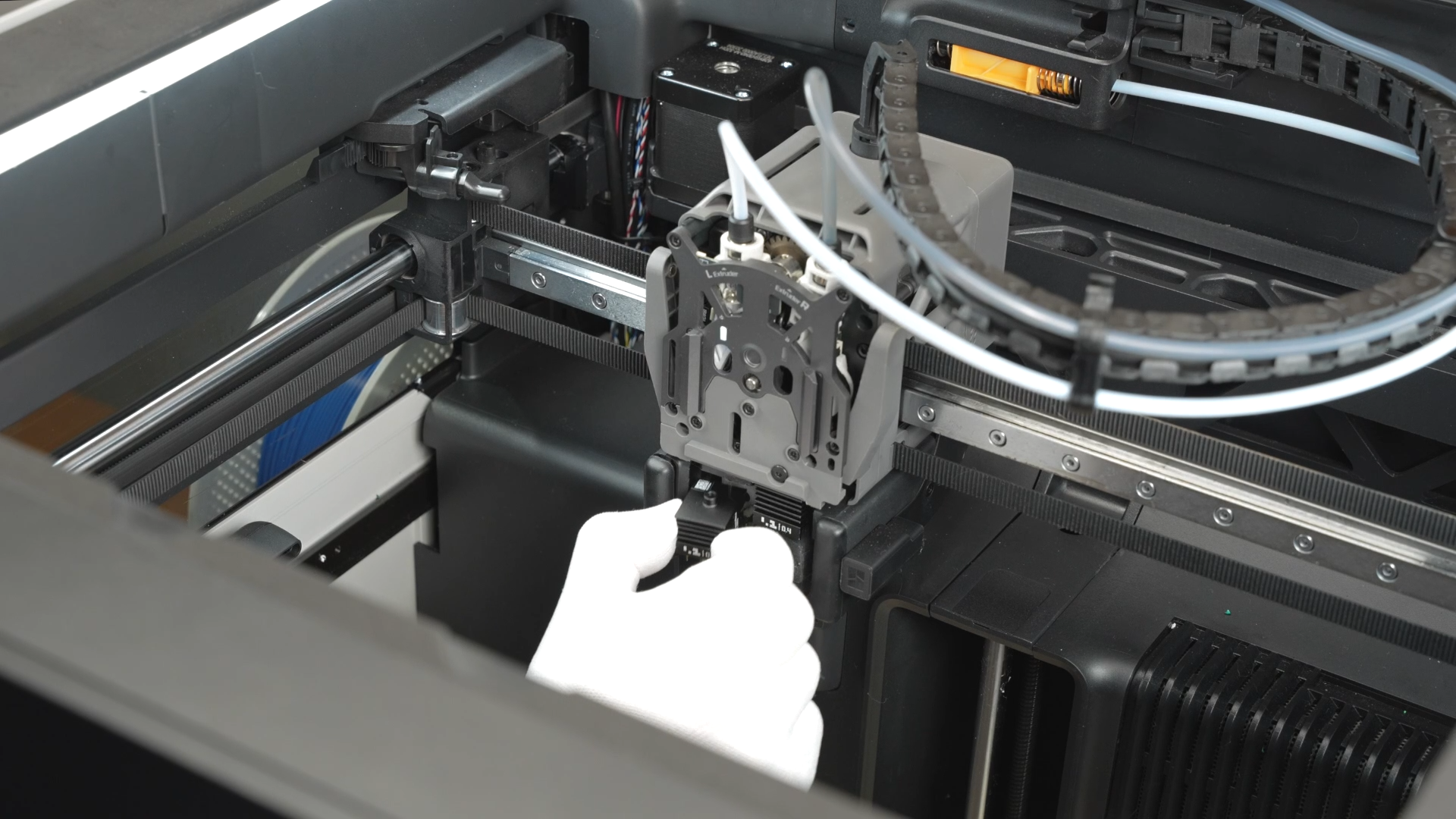

Caliente el hotend a 100°C (usando PLA como ejemplo) y retire el hotend mientras aún está caliente.

¡Use guantes resistentes al calor durante este paso!

Paso 2. Limpiar el Hotend

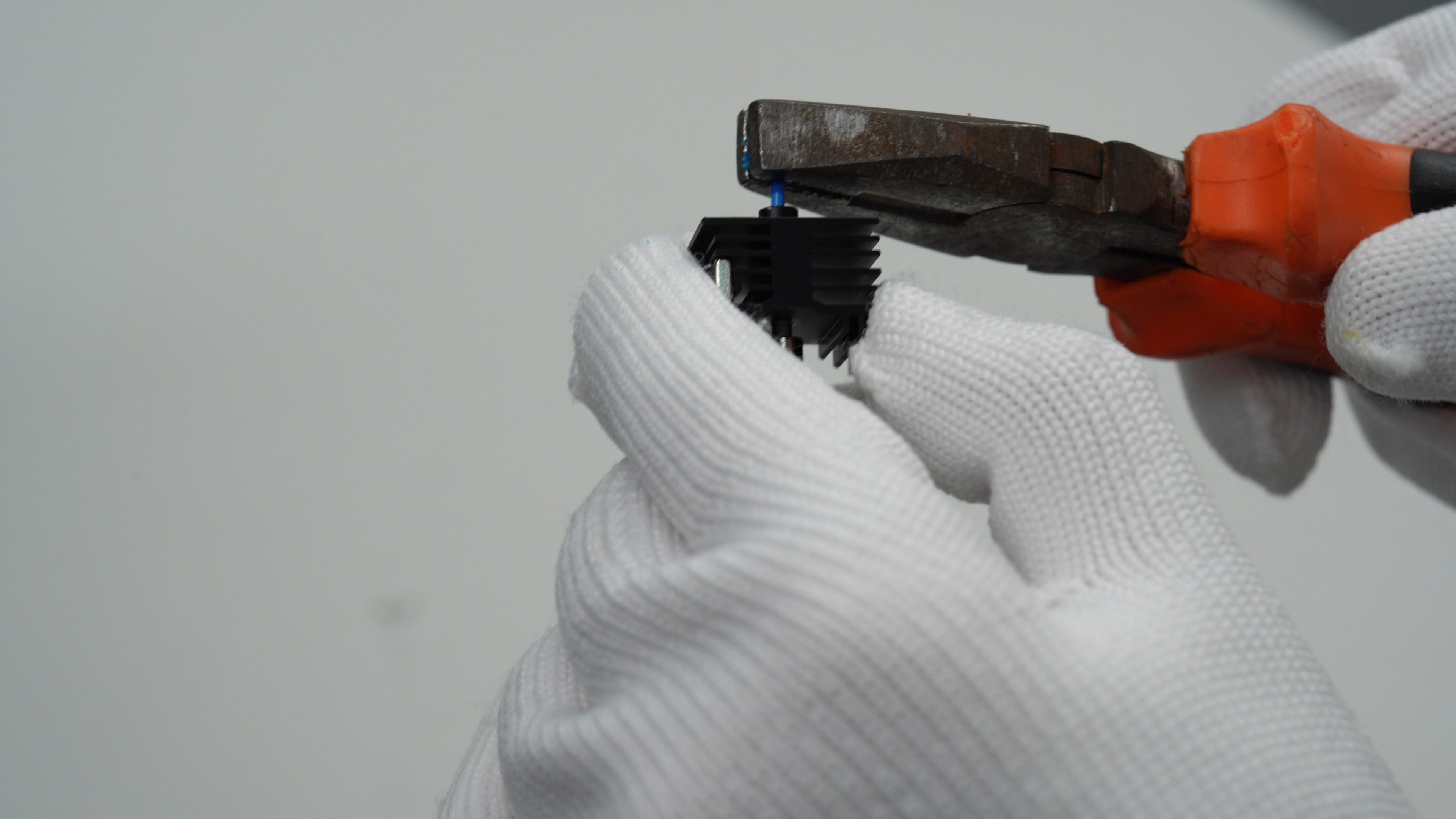

Después de retirar el hotend, use alicates para sacar el filamento atascado en la entrada del hotend.

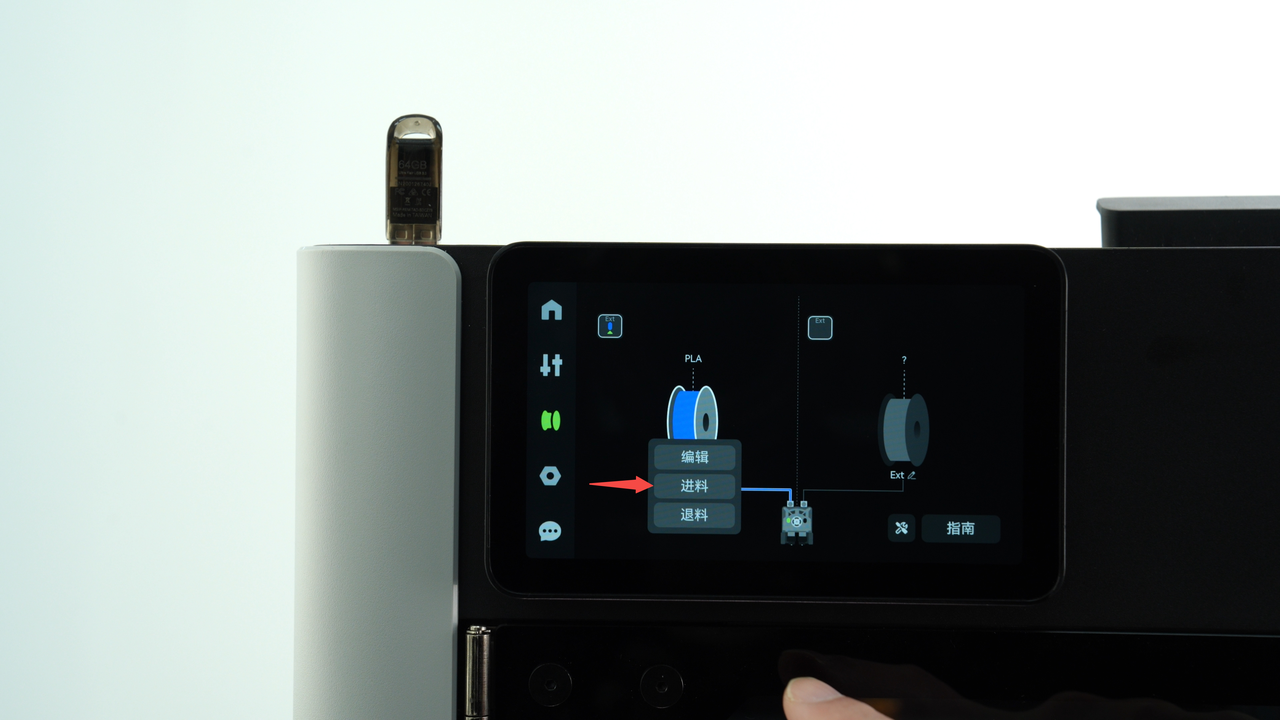

Vuelva a instalar el hotend y la calceta de silicona, luego cargue el filamento en la página de filamento para continuar la impresión. Si la impresión se reanuda normalmente, el problema ha sido resuelto. Si la impresión sigue fallando, proceda al Paso 3.

Paso 3. Descargar Manualmente el Filamento

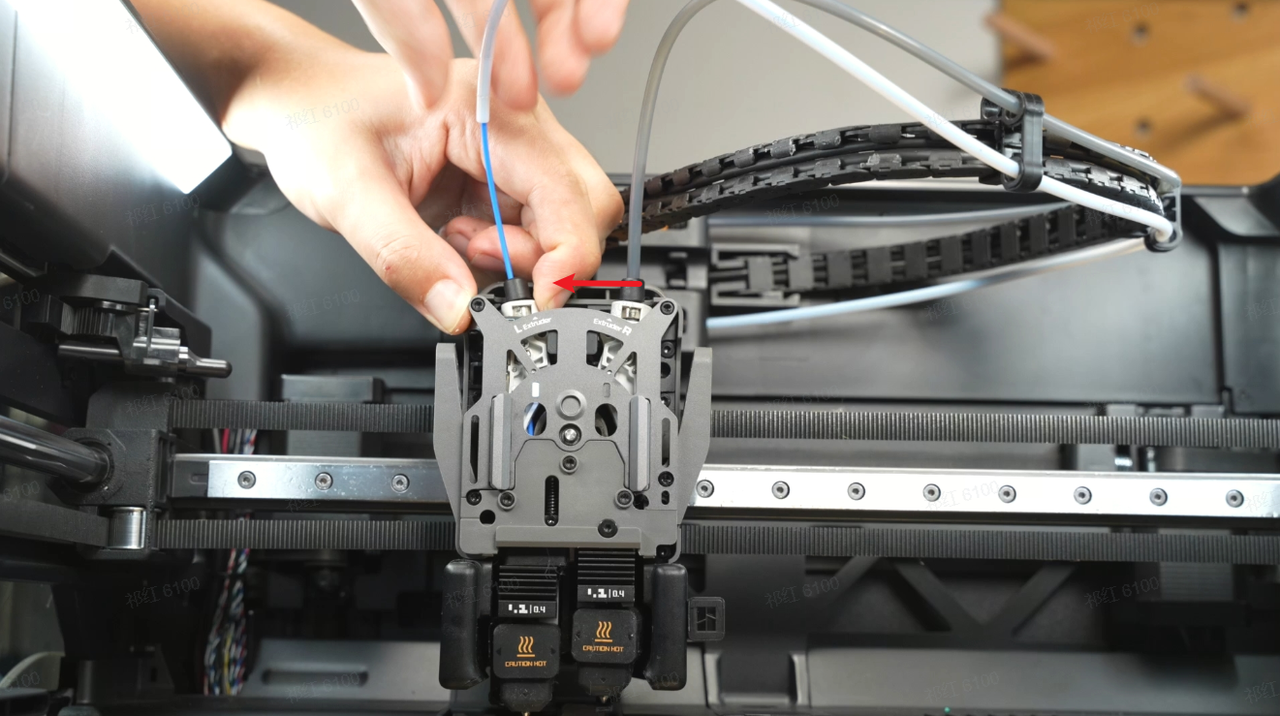

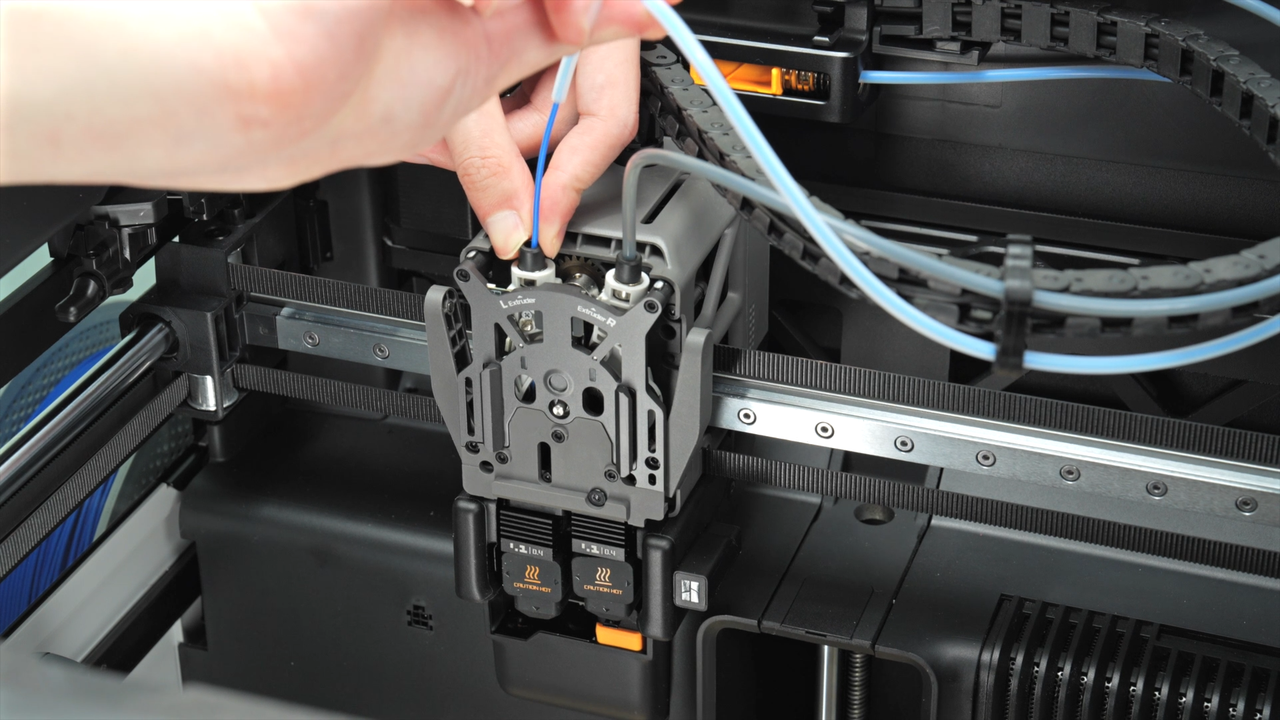

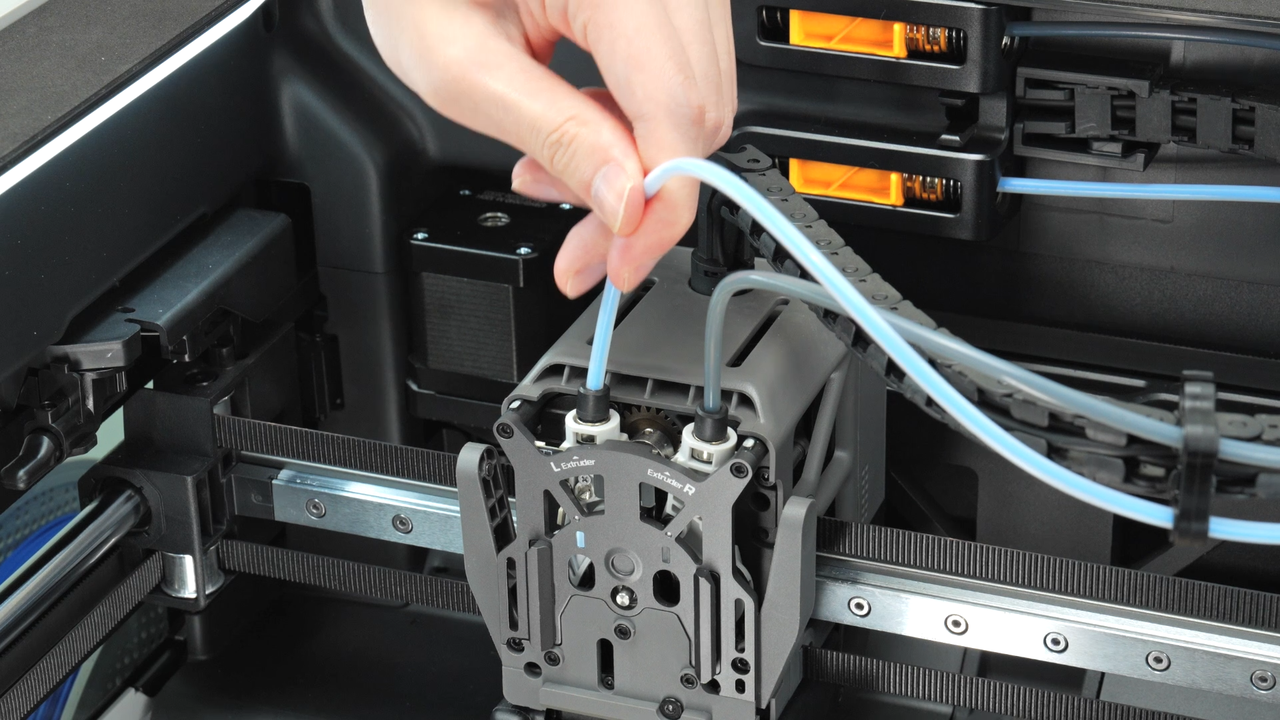

Presione el anillo negro para desconectar el tubo PTFE. Presione nuevamente el cortador para cortar el filamento, luego retire el hotend y la calceta de silicona.

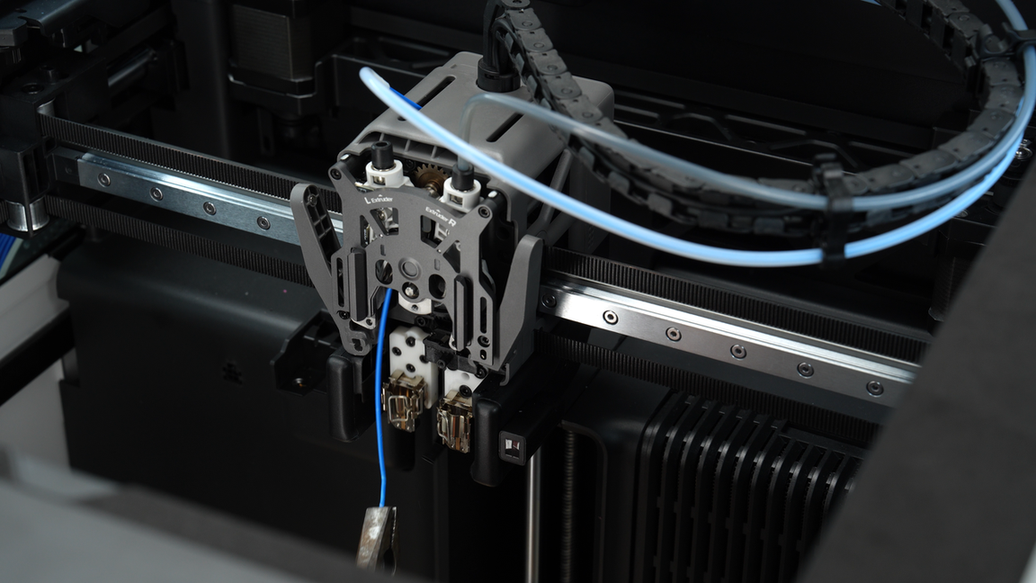

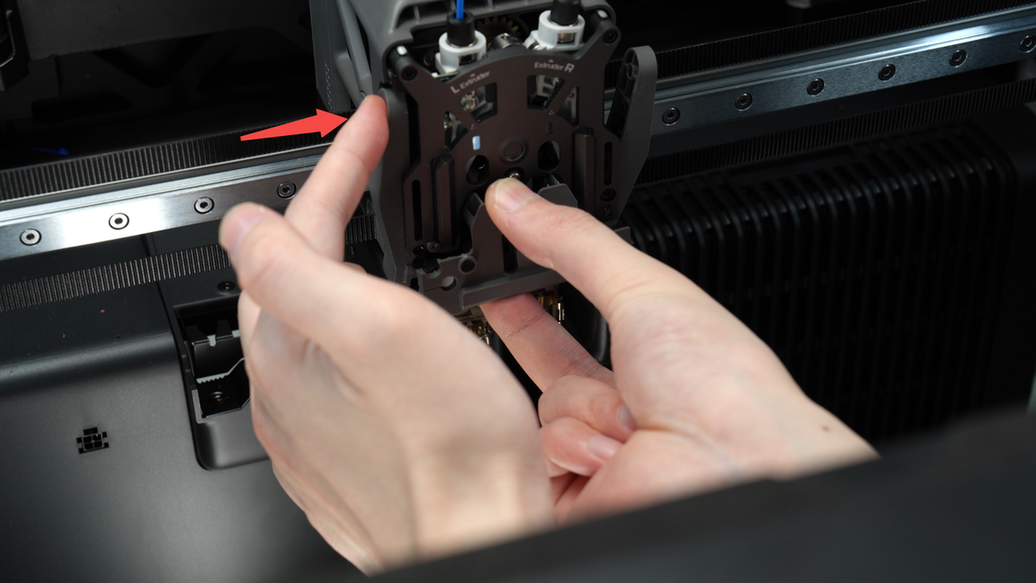

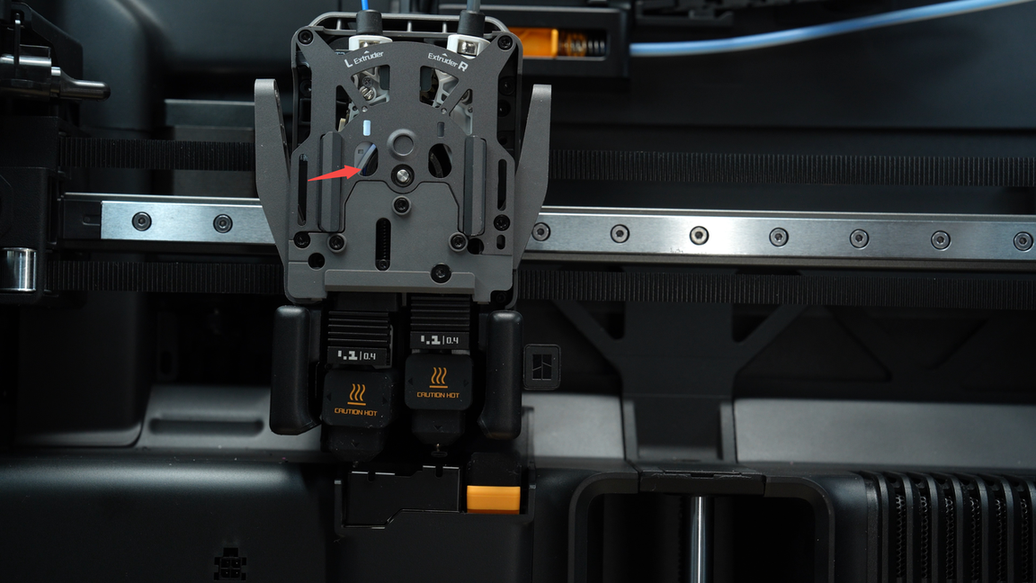

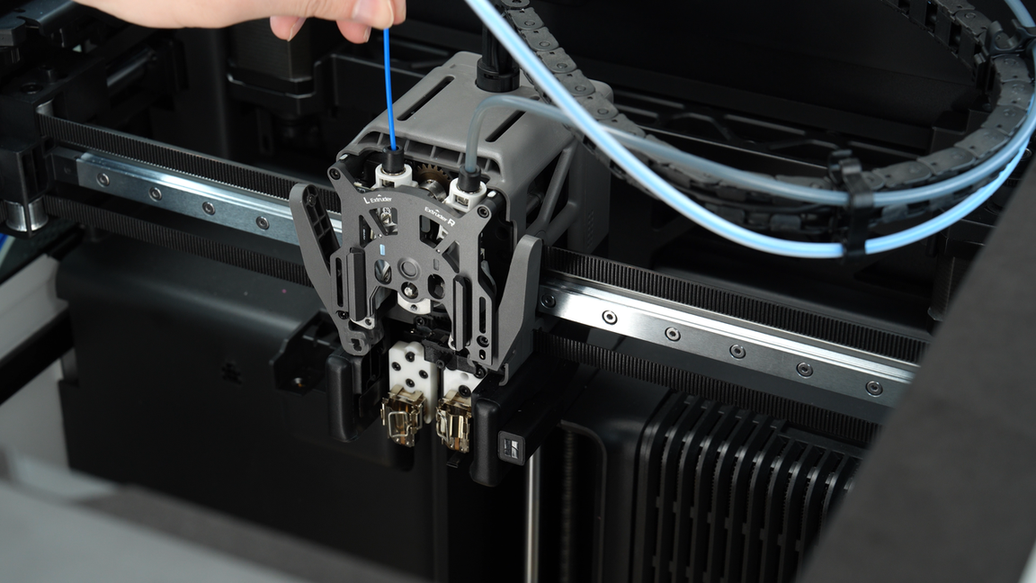

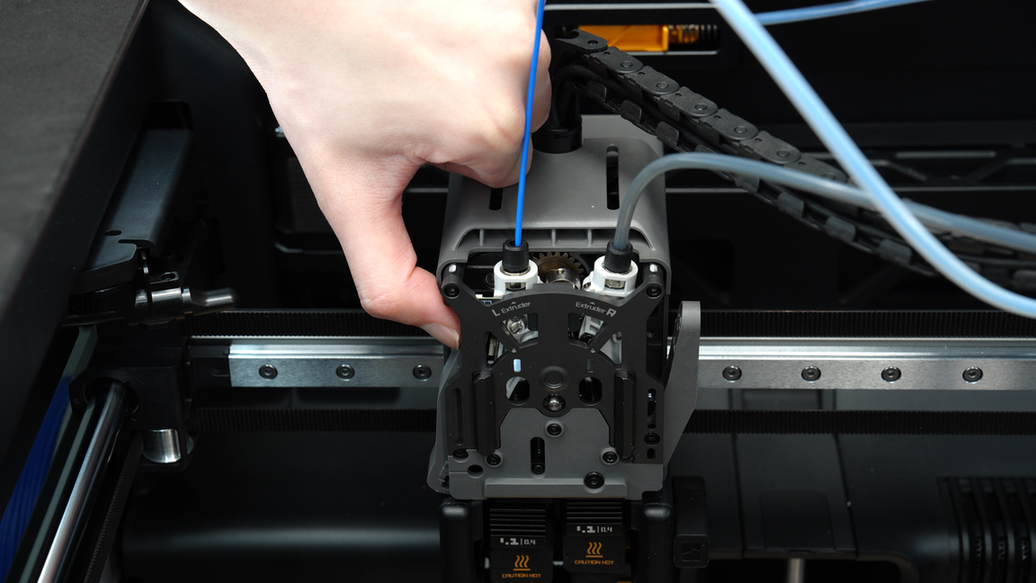

Empuje firmemente el brazo del idler izquierdo hacia la izquierda (puede requerirse fuerza considerable) hasta que el tornillo mostrado en la imagen ya no esté bloqueado por la cubierta frontal del extrusor. Luego, tire suavemente el filamento hacia arriba con la mano.

Si el filamento se puede sacar y observa anomalías evidentes en el filamento, corte la sección defectuosa. También recomendamos mantener la puerta frontal y la cubierta superior abiertas, y retirar la cubierta frontal del cabezal durante la impresión para mejorar el enfriamiento del extrusor, lo que ayuda a prevenir este tipo de obstrucciones.

Después de mejorar el enfriamiento del extrusor, vuelva a instalar el hotend y el tubo PTFE, luego continúe con la impresión.

Después de reanudar la impresión, observe si el engranaje del extrusor gira normalmente y si se extruye filamento desde el hotend. Si el engranaje del extrusor gira correctamente pero no se observa extrusión de filamento desde el hotend, siga esta wiki Procedimiento de limpieza del hotend H2D para eliminar obstrucciones en el hotend.

Paso 4. Retirar la guía de filamento del extrusor para limpiarla

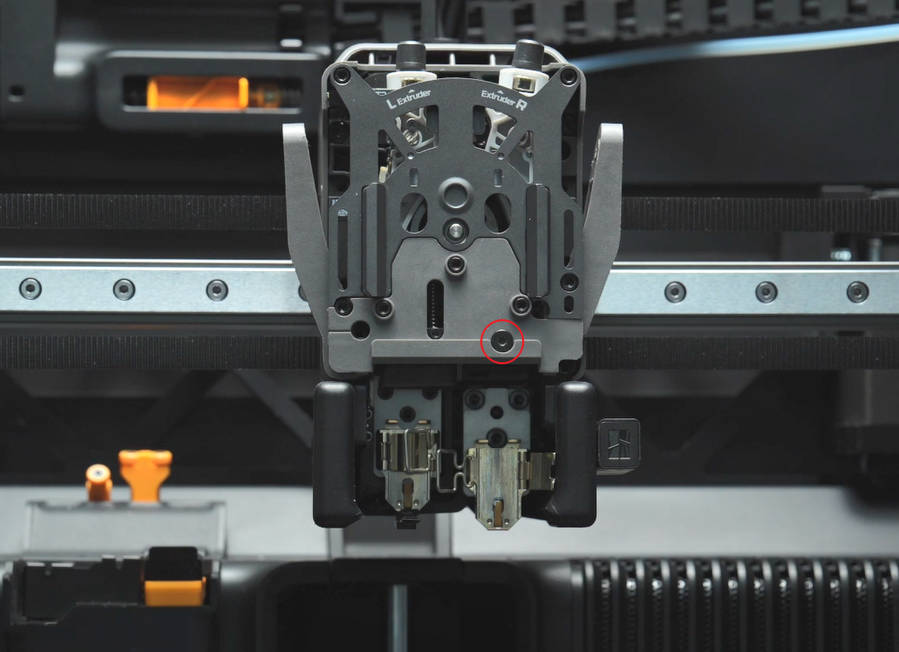

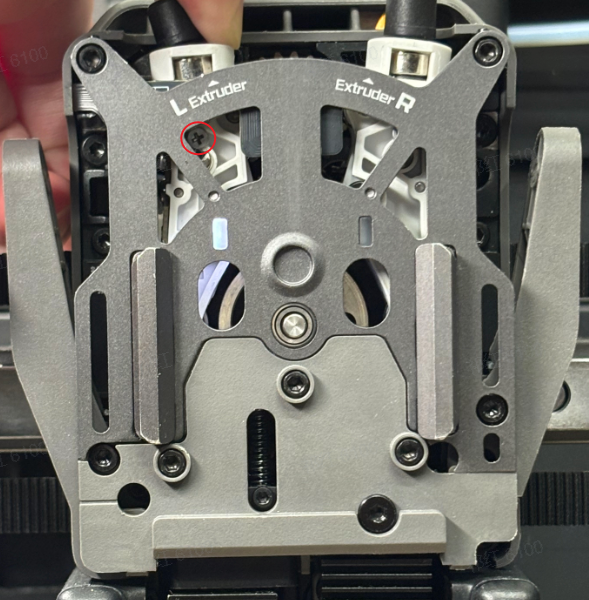

Para simplificar el montaje y desmontaje del extrusor, hemos decidido retirar este tornillo después de verificar. Por lo tanto, existen versiones en el mercado con y sin este tornillo; refiérase a la que recibió.

Si en el Paso 3, con el hotend ya retirado, el filamento aún no puede extruirse con éxito, indica una obstrucción dentro del conjunto del extrusor. En este caso, es necesario retirar la guía de filamento del extrusor para limpiar la obstrucción dentro del conjunto del extrusor, incluyendo el idler del extrusor, el espacio entre el engranaje de accionamiento y el idler del extrusor, o la guía de filamento del extrusor.

Debe notarse que existe interferencia entre la guía de filamento del extrusor y las palancas de los cortadores izquierdo y derecho, lo que dificulta el desmontaje y montaje. Esta dificultad es especialmente pronunciada cuando un segmento de filamento pasa simultáneamente por el engranaje del extrusor y la guía de filamento del extrusor (en impresión de dos colores, podría haber dos segmentos pasando simultáneamente por los lados izquierdo y derecho). A pesar del mayor desafío en el desmontaje y montaje, no se debe desanimar. Siguiendo las sugerencias a continuación, podrá retirar con éxito la guía de filamento del extrusor.

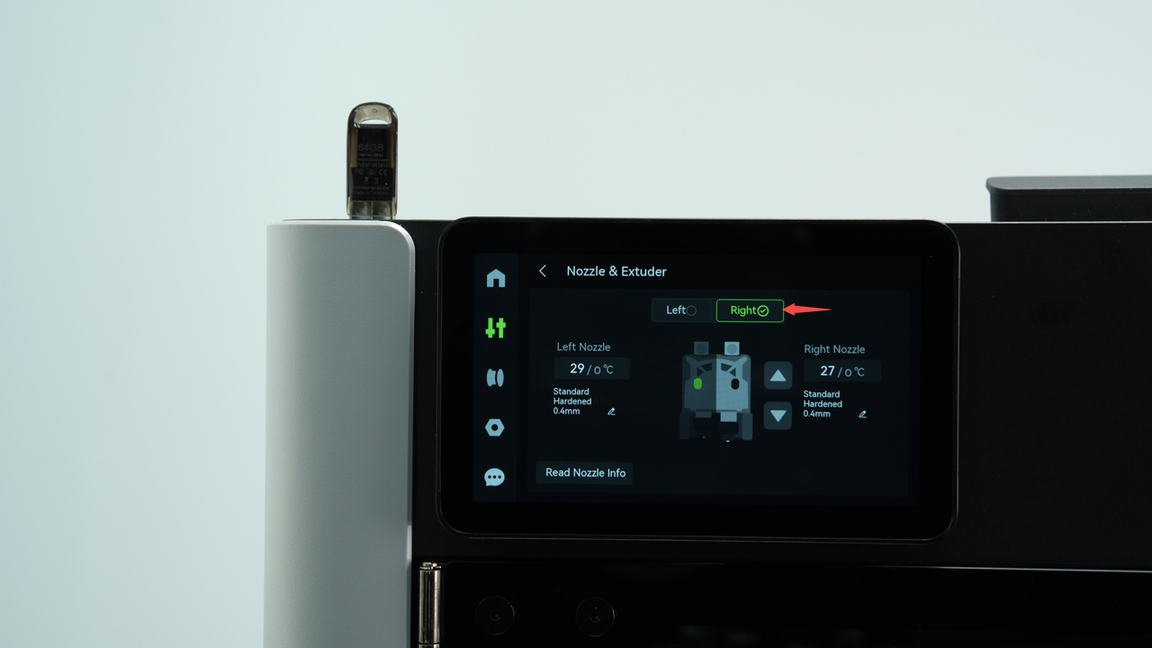

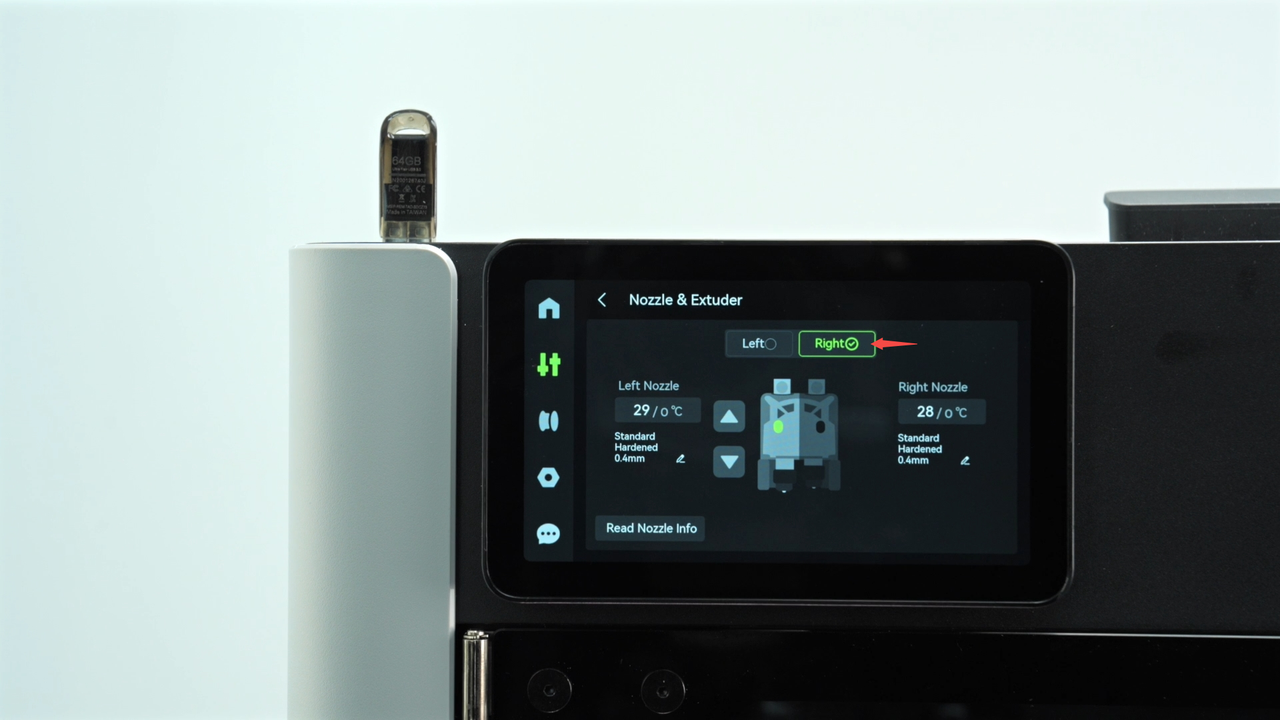

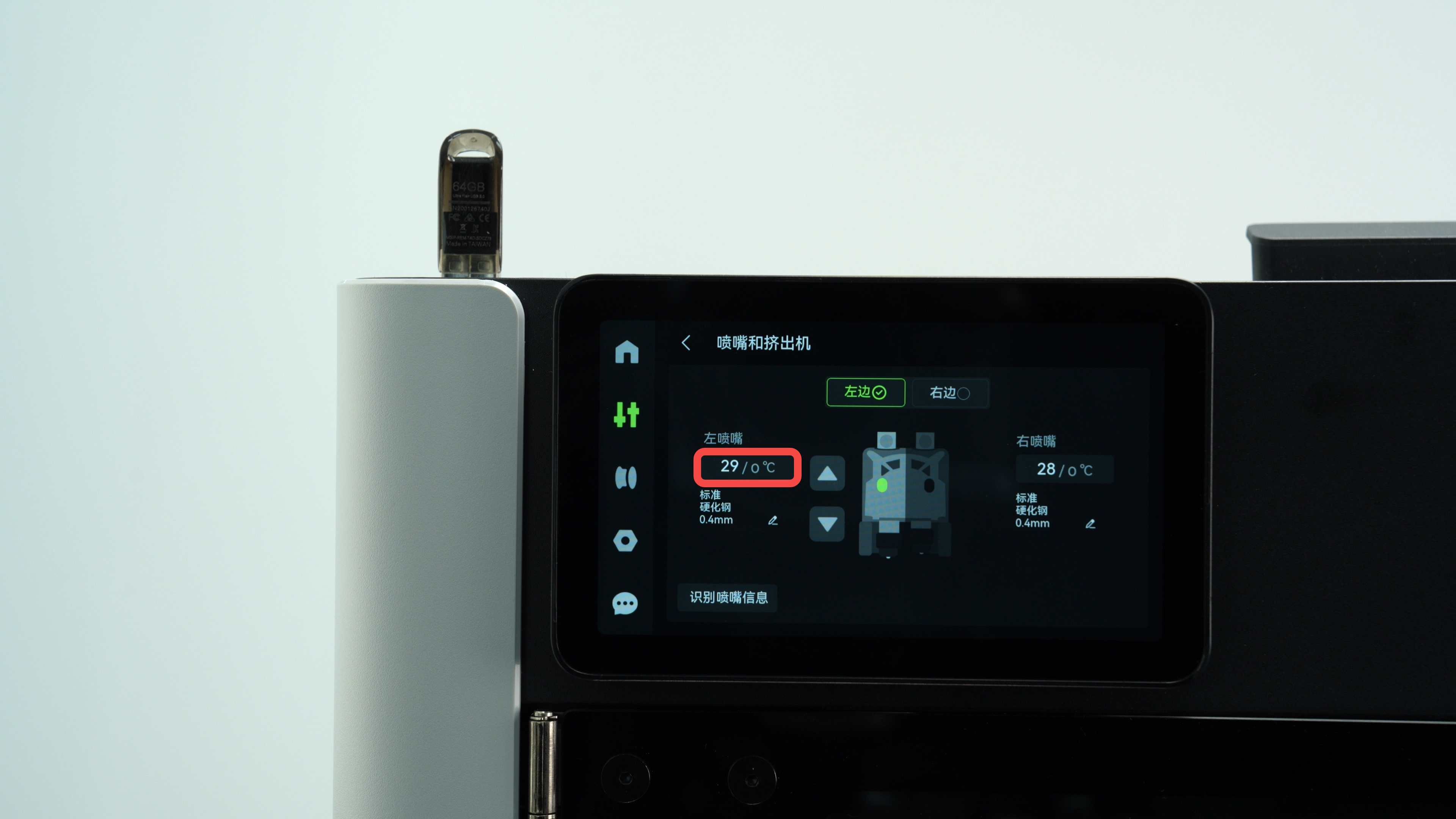

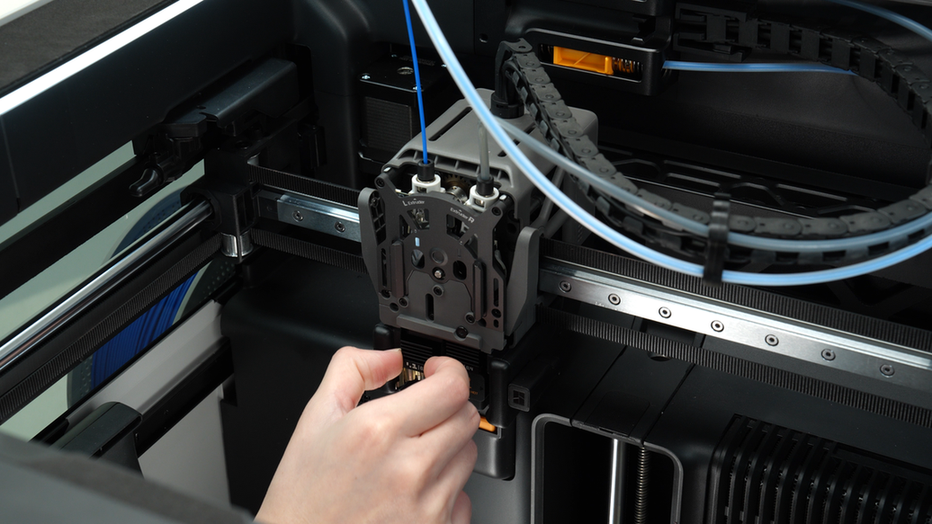

Asegúrese de que el hotend esté a temperatura ambiente, retire primero el hotend no bloqueado por el bloqueador de flujo, luego cambie el extrusor en la pantalla para retirar el otro hotend.

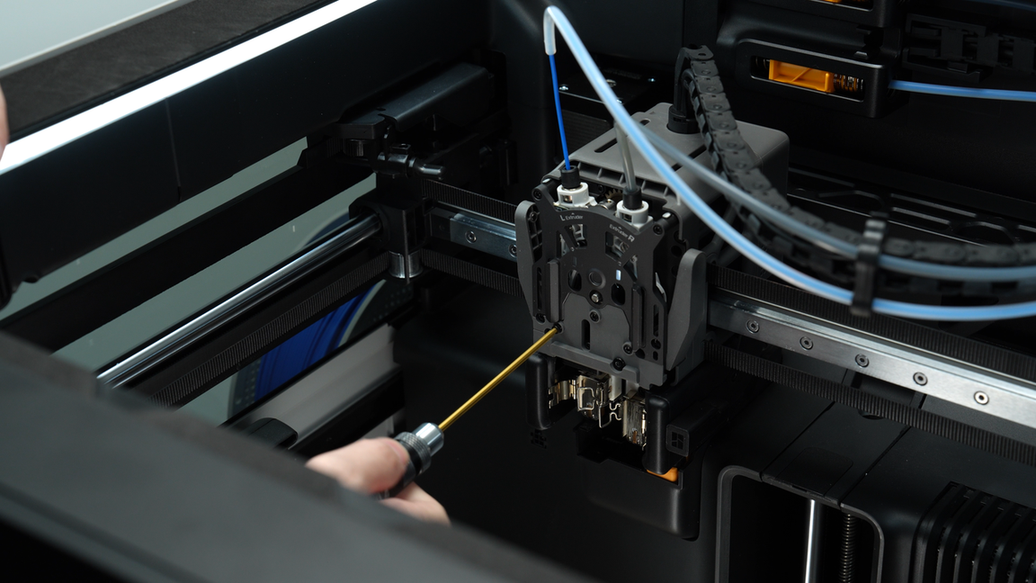

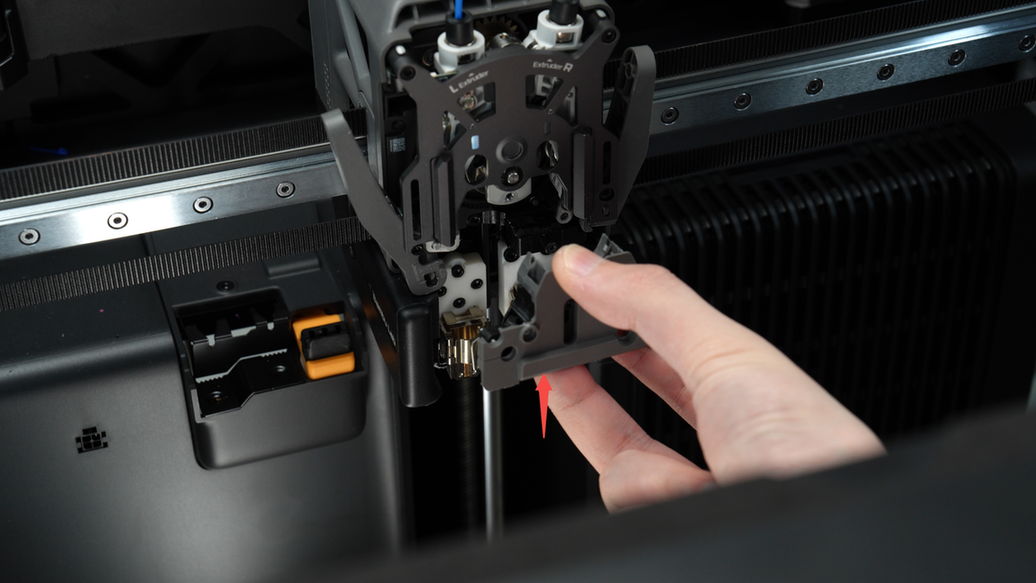

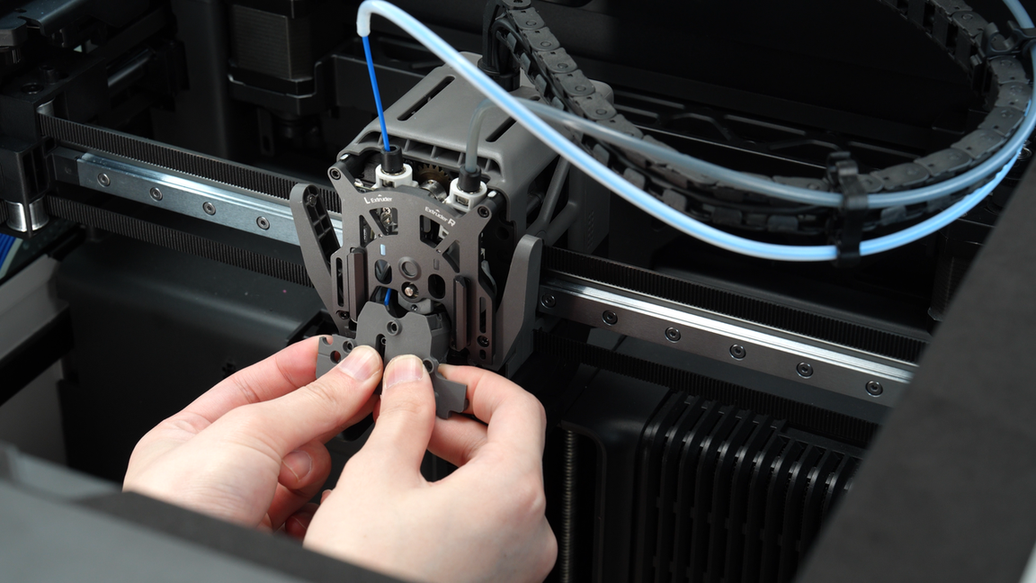

Retire los cuatro tornillos de la guía de filamento del extrusor, empuje hacia arriba con los dedos el conector negro del hotend para permitir que el cortador izquierdo salga ligeramente del ranura abierta cerca del tornillo del cortador. Luego, levante la guía de filamento del extrusor desde la esquina inferior derecha. En este escenario, generalmente hay un segmento de filamento pasando por el extrusor y la guía de filamento del extrusor, requiriendo fuerza considerable para retirar la guía de filamento del extrusor. Después de retirar la guía de filamento del extrusor, corte el filamento entre la guía y el extrusor para separar la guía de filamento del extrusor.

Si el conector negro del hotend está obstruido por filamentos o resortes, impidiendo que se empuje hacia arriba para evitar interferencias, o si experimenta resistencia significativa al retirar la guía de filamento del extrusor, puede agregar un paso adicional. Retire las palancas de los cortadores izquierdo y derecho antes de sacar la guía de filamento del extrusor. Durante el montaje posterior, refiérase a esta wiki para reinstalar las palancas del cortador: Desmontaje y montaje de la unidad del extrusor H2D.

Después de retirar con éxito la guía de filamento del extrusor, proceda con la limpieza según sea necesario según la situación real:

Escenario 1: El filamento anómalo puede estar atascado en el espacio entre el engranaje accionador del extrusor y el engranaje activo del extrusor.

Para este escenario, existen dos métodos para eliminar la obstrucción.

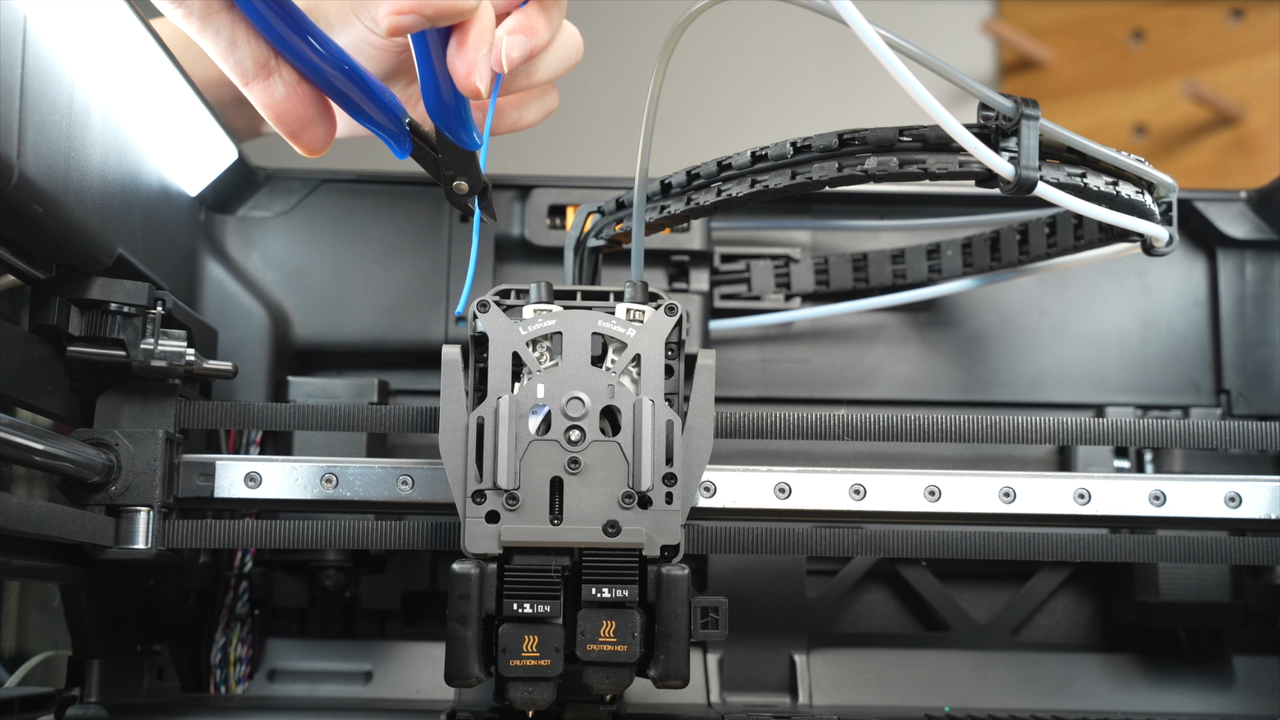

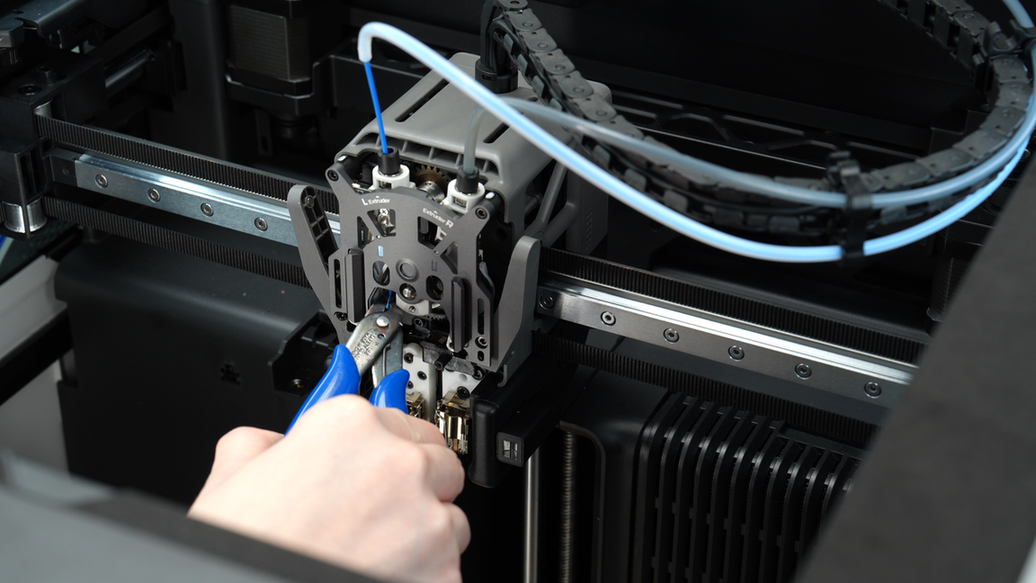

1. Corte el filamento por encima del extrusor, sujete el filamento obstruido con pinzas o alicates de punta fina y ejerza fuerza hacia abajo. Al mismo tiempo, cambie el extrusor en la pantalla y libere el filamento al cambiar izquierda y derecha en el extrusor para crear un espacio, permitiendo que el filamento sea retirado.

2. Corte la parte anómala del filamento, luego caliente el hotend a 175°C. En la pantalla, presione el botón de retracción para retirar el filamento normal restante.

En casos graves, el filamento puede enredarse o quedar atrapado dentro del engranaje del extrusor, dificultando su extracción o retracción directa. En tales casos, refiérase a esta wiki para retirar la cubierta frontal del extrusor o el engranaje para limpiar: Desmontaje y montaje de la unidad del extrusor H2D

Escenario 2: El filamento anómalo puede estar atascado en la entrada de la guía de filamento del extrusor o dentro de ella.

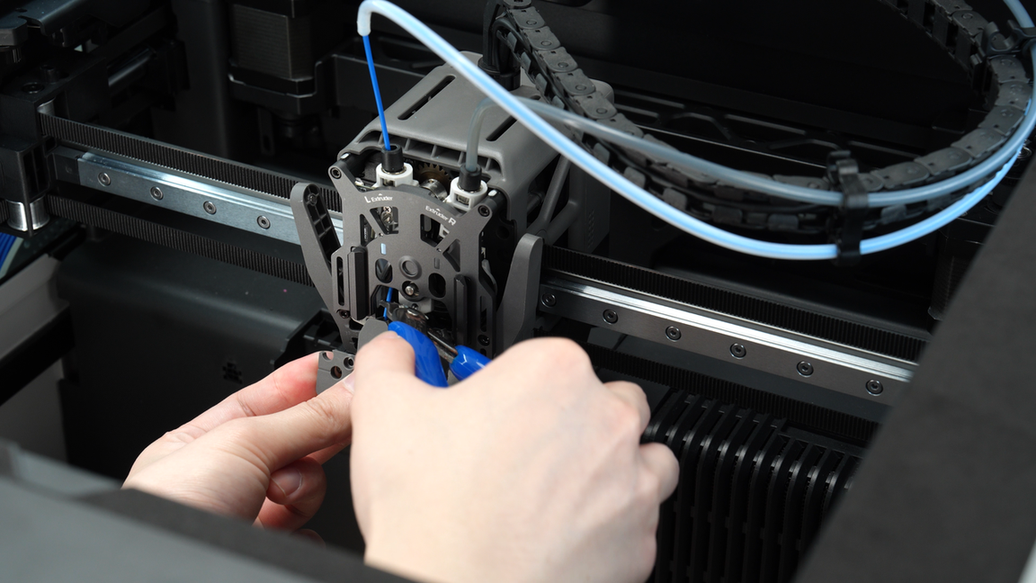

Si el filamento anómalo solo está atascado en la entrada de la guía de filamento del extrusor, simplemente use alicates de punta fina para sacarlo.

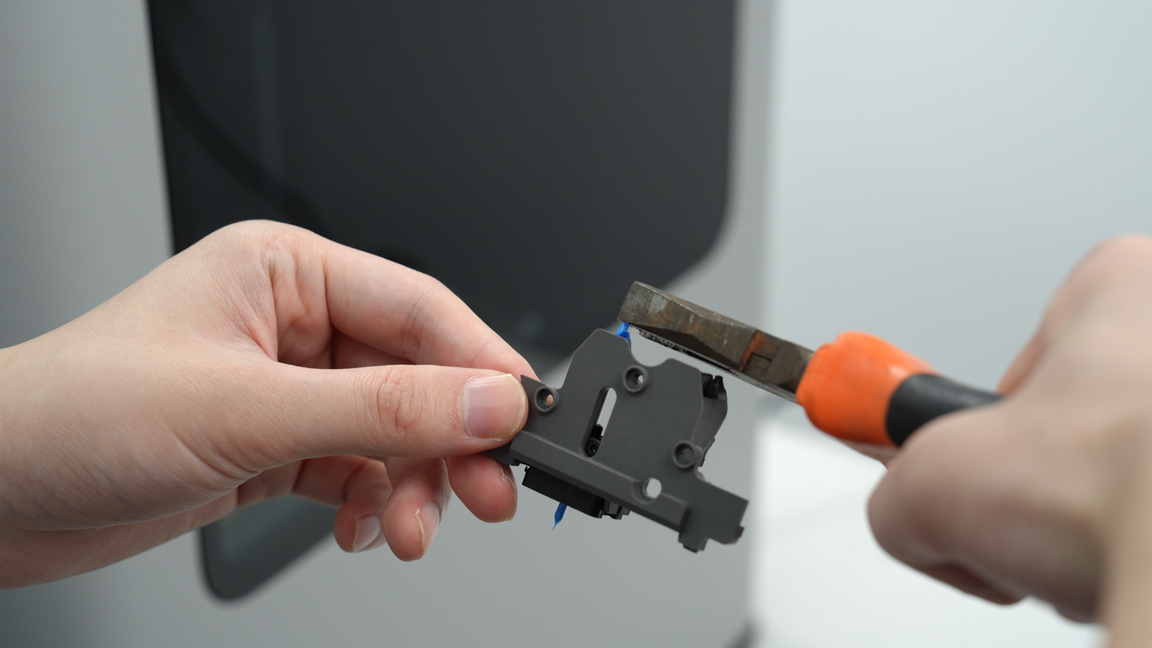

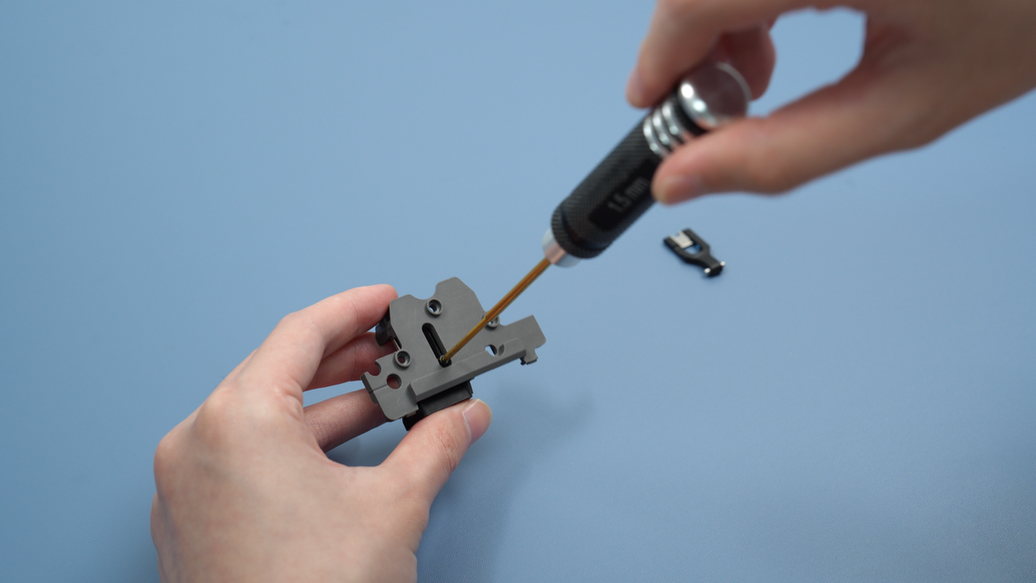

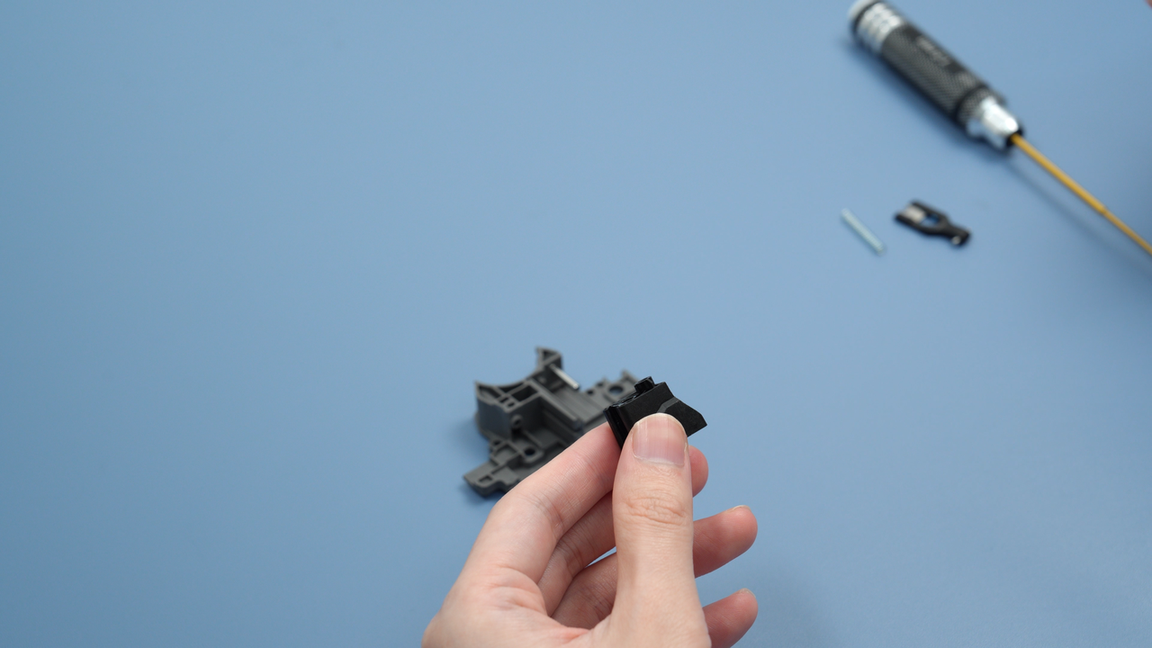

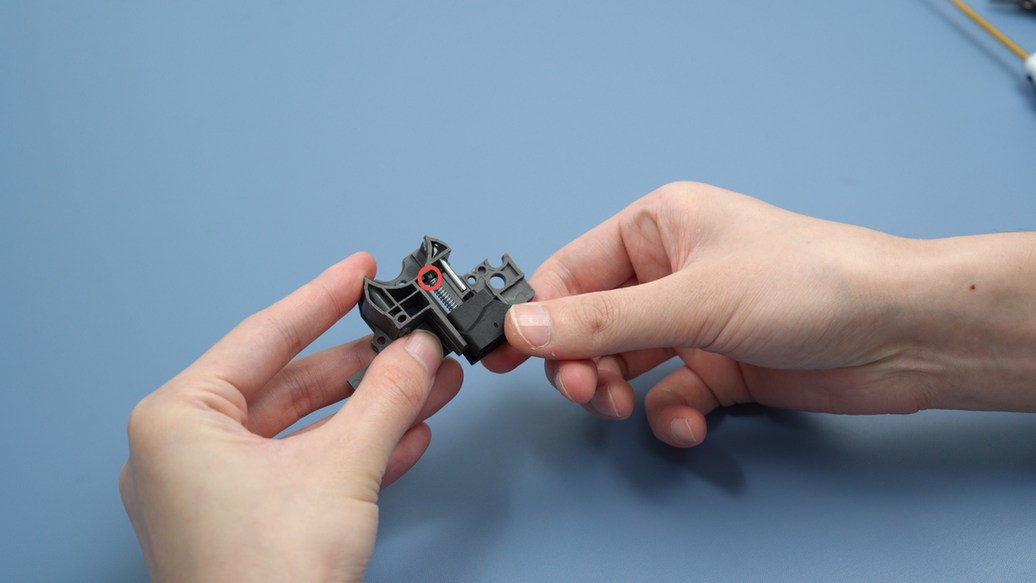

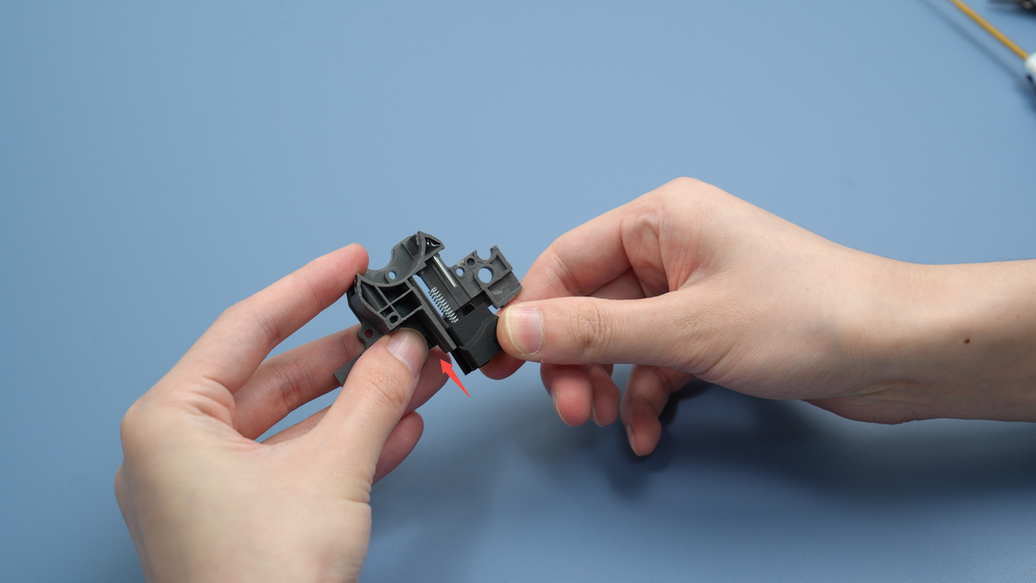

Si el filamento anómalo está obstruido dentro de la guía de filamento del extrusor, deberá desmontar la guía de filamento del extrusor para limpiarla. Afloje primero un tornillo, luego retire el conector negro del hotend a lo largo de la guía, y desconecte el cortador y el resorte.

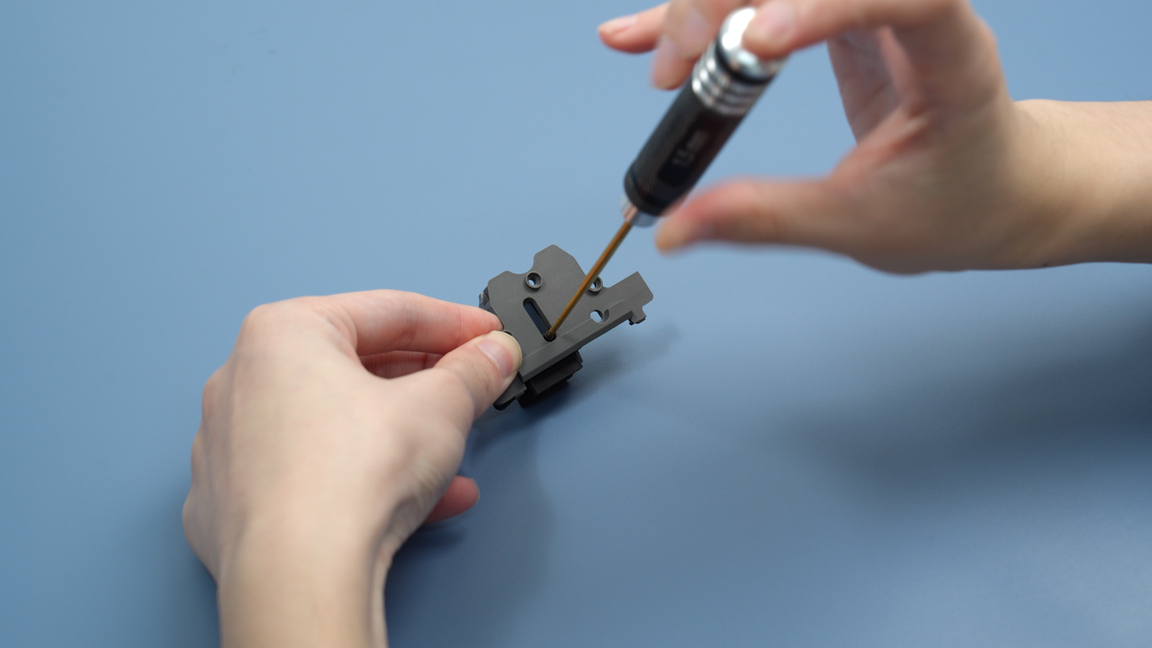

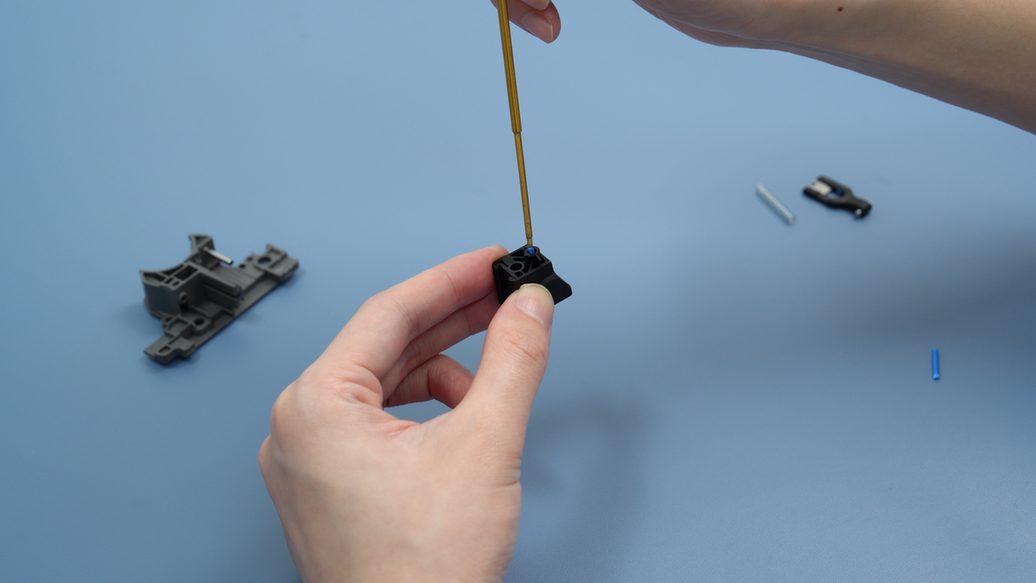

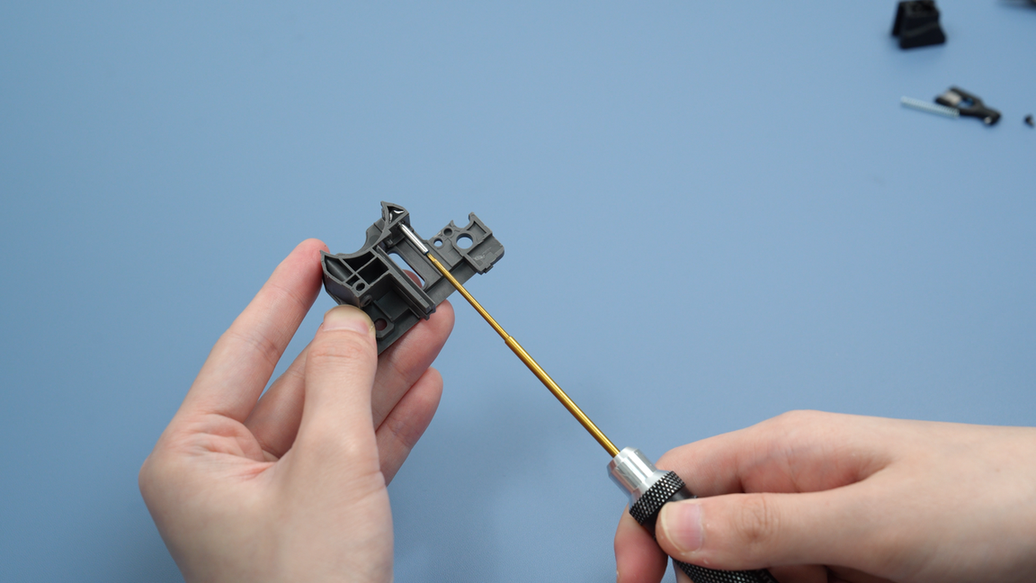

Use una llave Allen H1.5 para limpiar el interior del conector negro del hotend y la guía de filamento del extrusor para evitar que quede filamento bloqueado.

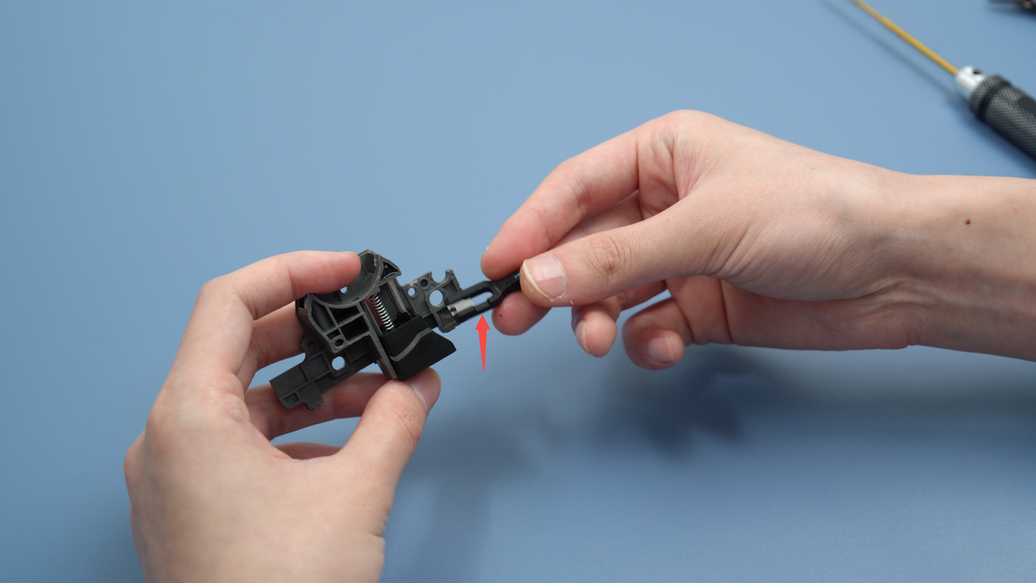

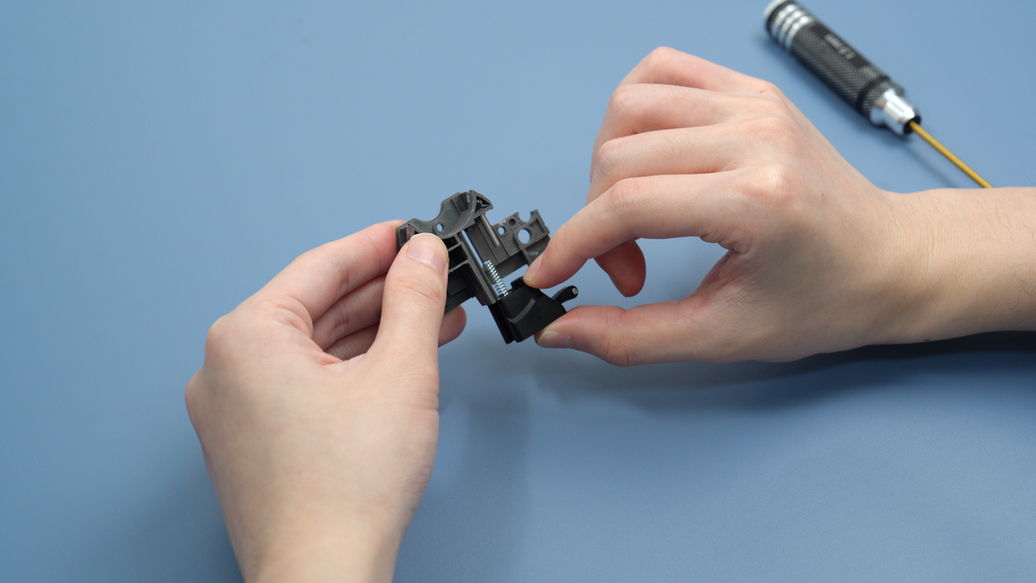

Después de limpiar, coloque el resorte en el conector negro del hotend, e instale el conector a lo largo de la guía, asegurándose de que el resorte encaje firmemente en el deslizador del marco rojo. Luego, reinstale el tornillo y coloque el cortador de nuevo. Es importante notar que el cortador tiene un lado cóncavo, por lo que asegúrese de que el lado cóncavo esté hacia arriba al insertar el cortador.

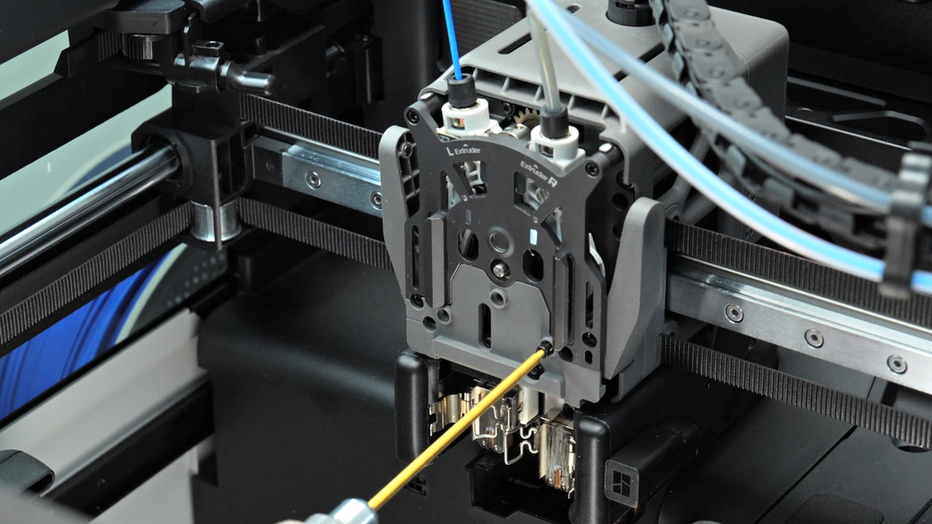

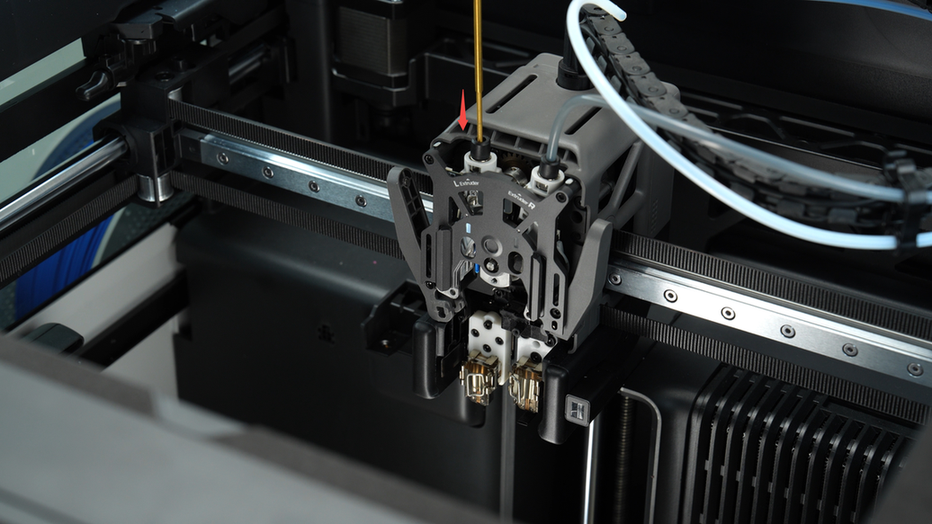

Esta situación es muy rara. Si ocurre, se recomienda utilizar una llave Allen H1.5 para intentar empujar el filamento hacia afuera. Si no puede empujarse, consulte esta guía de solución de problemas: Guía de solución de problemas para atascos de filamento en el brazo de idler H1.5.
Si aún no es exitoso, consulte esta wiki para reemplazar el idler del extrusor: Desmontaje y montaje de la unidad del extrusor.

Al instalar la guía de filamento del extrusor, presione firmemente hacia arriba en el conector negro del hotend. Luego, presione suavemente el cortador para ajustarlo a un ángulo adecuado antes de insertar la guía de filamento del extrusor. Finalmente, presione ambos lados del cortador mientras aplica fuerza para aplanar completamente la superficie de la guía.

Luego, apriete nuevamente los cuatro tornillos de la guía de filamento del extrusor.

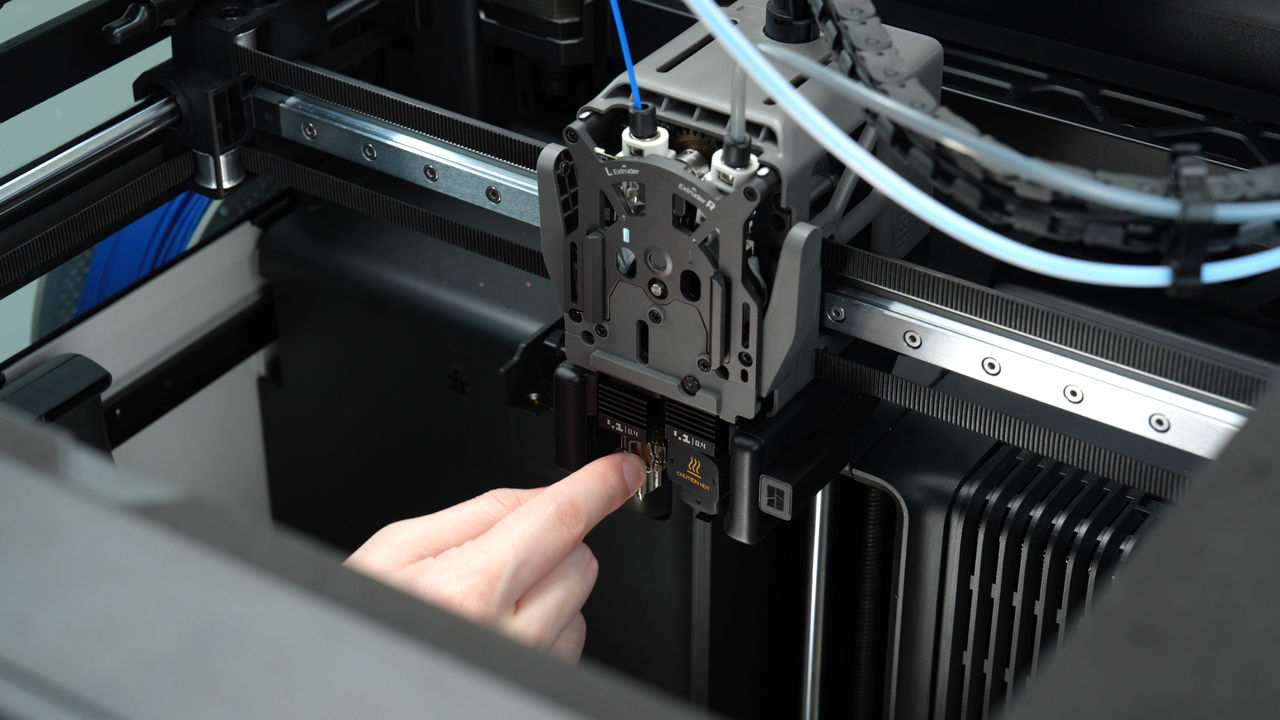

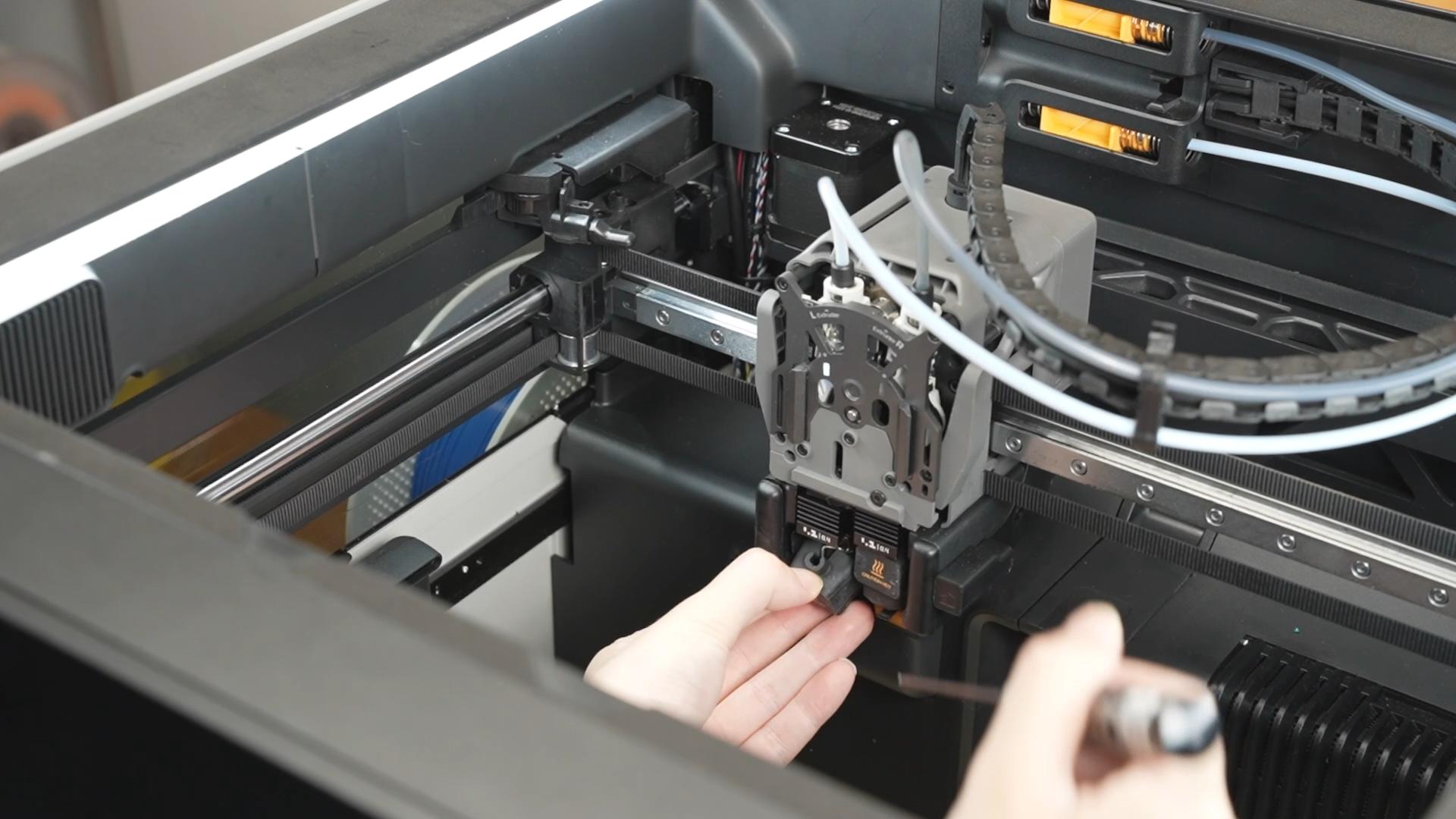

Una vez completada la limpieza, vuelva a instalar el hotend y bloquee la bisagra del hotend, luego vuelva a instalar la calceta de silicona para el hotend. Cambie la boquilla en la pantalla e instale el otro hotend utilizando el mismo método.

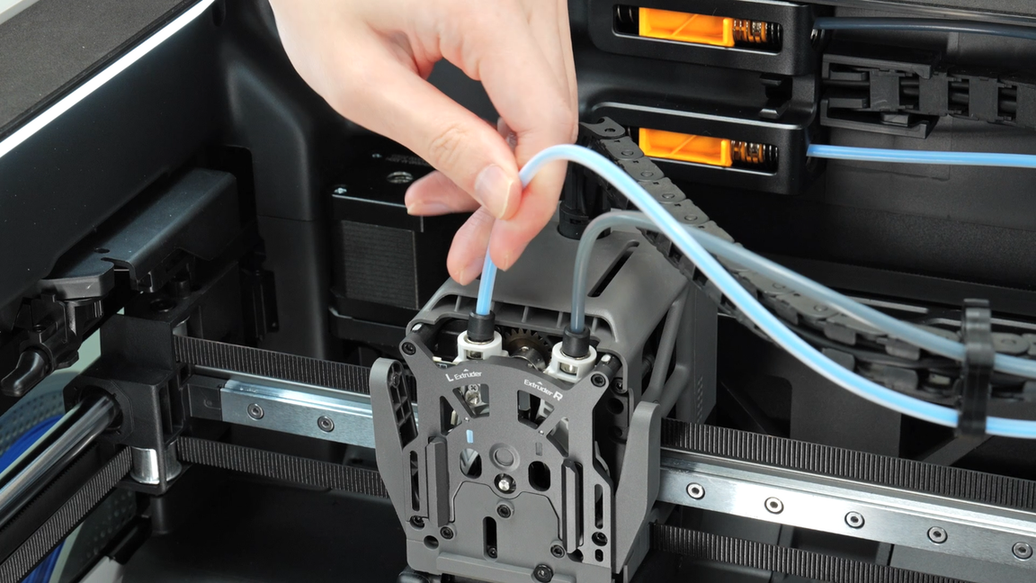

Conecte nuevamente los tubos PTFE, con el tubo PTFE superior de la cadena de arrastre conectado al extrusor derecho y el tubo PTFE inferior de la cadena de arrastre conectado al extrusor izquierdo.

Al reinstalar la cubierta frontal del cabezal, enganche primero debajo del extrusor y luego empuje hacia atrás para asegurar la cubierta frontal en su lugar.
