Descripción del Fallo

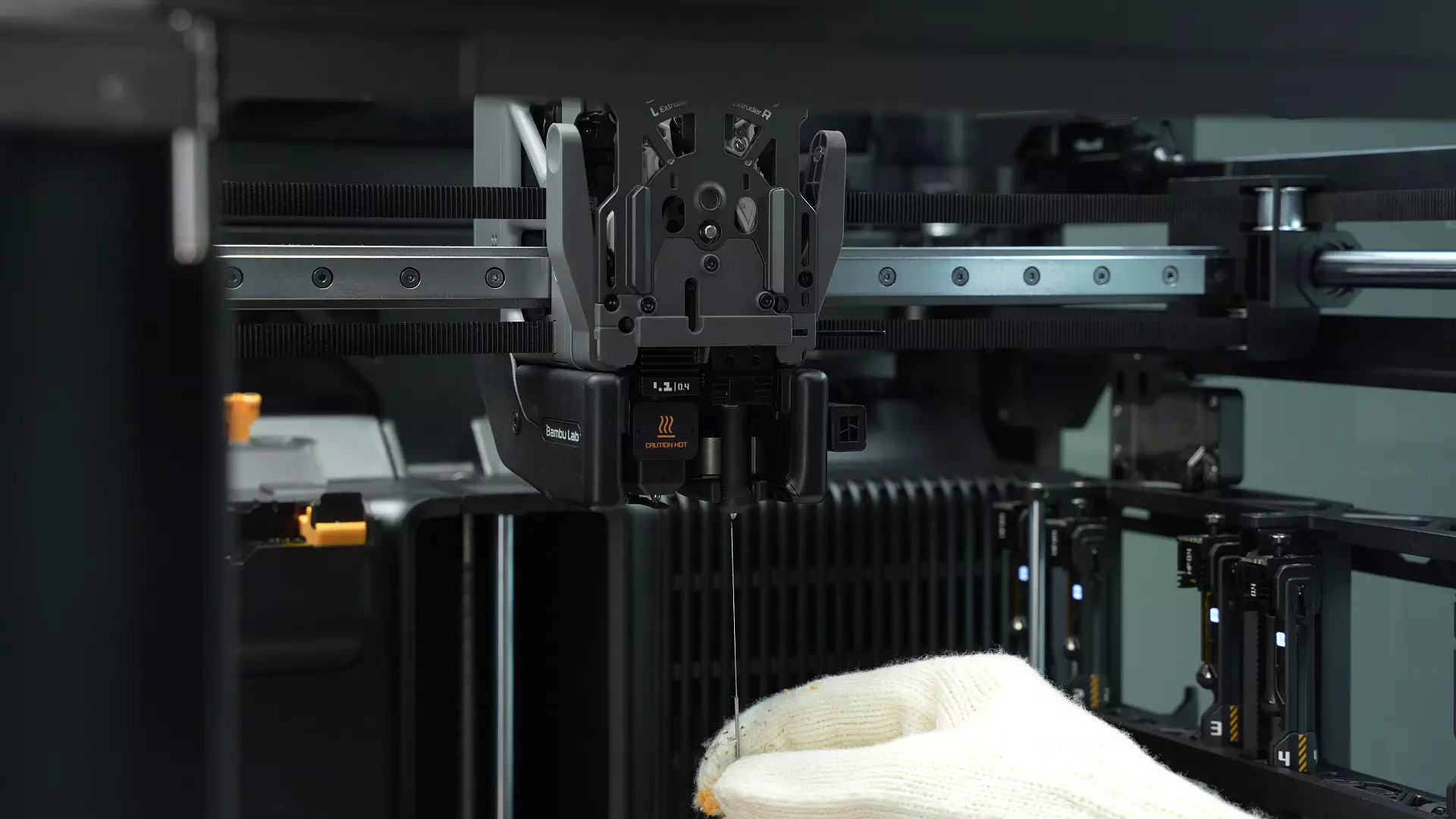

- Sin extrusión o extrusión mínima durante la impresión: Aunque el engranaje del extrusor gira normalmente, no se extruye filamento por la boquilla, o el filamento extruido es muy delgado y débil.
- Ruido de clic en el extrusor: El sonido "clic-clic-clic" indica que el motor del extrusor está resbalando porque no puede empujar el filamento hacia el hotend.

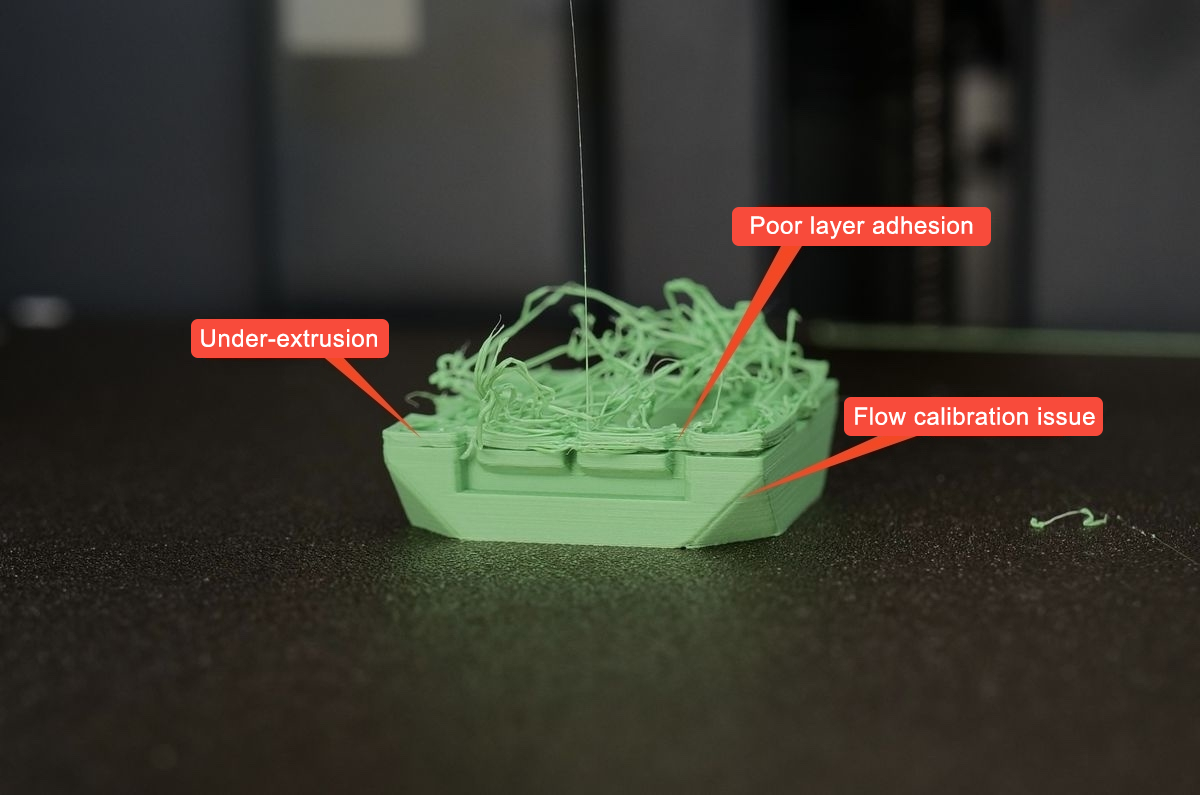

- Subextrusión o separación de capas: Las capas no se unen correctamente, lo que resulta en grietas o agujeros visibles.
- Fallo en la impresión al inicio: La cabeza de impresión se mueve, pero no se extruye filamento por la boquilla.
Herramientas y Materiales Necesarios
Para resolver la mayoría de los problemas de atasco, necesitará las siguientes herramientas:
- Llave hexagonal H2.0 - Utilizada para retirar e instalar nuevamente los cortadores y los tornillos de la Tapa guía frontal.
- Destornillador H1.5 - Utilizado para desatascar filamentos en áreas pequeñas o confinadas, como el conector negro o la salida del Brazo de idler.
- Pinzas o cortadores de limpieza - Utilizadas para sujetar y retirar filamento atascado en el espacio entre el extrusor o la entrada de la Tapa guía frontal.
- Aguja de limpieza - Utilizada para desatascar manualmente la boquilla o el hotend.
- Guantes resistentes al calor - Utilizados para proteger las manos al limpiar o manipular componentes calientes.
- Segmento de filamento nuevo - Utilizado para probar la extrusión después de desatascar un bloqueo.
Posibles Ubicaciones del Fallo
Para resolver un atasco, inspeccione las tres secciones clave a lo largo del camino del filamento:
- Dentro del tubo PTFE: El filamento está obstruido entre la bobina y el cabezal.
- Dentro del extrusor (incluyendo la palanca accionada, el espacio entre engranajes y la entrada de la Tapa guía frontal): El bloqueo ocurre entre los engranajes del extrusor y la entrada del hotend.
- Hotend y boquilla: Existe un atasco dentro de la boquilla o en el Heatbreak del hotend.
Enfoque de Solución
Primero, intente tirar manualmente el filamento hacia arriba. Si se siente resistencia significativa o no se puede retirar el filamento, indica un atasco en el extrusor. Proceda al Paso 3. para la Inspección de Atasco en el Extrusor.
Si el filamento se retira sin dificultad, inserte un filamento nuevo y toque "Extruir" en la pantalla de la impresora:
- Si la extrusión es suave (con la boquilla retirada), el atasco probablemente está en el hotend o boquilla. Proceda a 2. Inspección de Atasco en Hotend/Boquilla.
- Si falla la extrusión o no funciona la retracción, trátelo como un atasco en el extrusor y proceda a 3. Inspección de Atasco en el Extrusor.
Pasos de Solución
1. Extrusión Manual
Esta sección utiliza el hotend derecho como ejemplo. El hotend izquierdo sigue el mismo procedimiento, solo cambie a los componentes correspondientes.
Paso 1. Retirar el Ventilador de Enfriamiento Mejorado del Cabezal
- Acceda al área del cabezal y desconecte el cable del Ventilador de Enfriamiento Mejorado del Cabezal tirando del conector hacia arriba.
- Sostenga la parte superior de la carcasa del Ventilador de Enfriamiento Mejorado del Cabezal, levántela hacia arriba y retírela.
- Una vez que la temperatura de la boquilla en la pantalla haya bajado a temperatura ambiente, presione el cortador para cortar el filamento.
⚠️ Nota: Siempre espere hasta que la temperatura de la boquilla haya bajado a temperatura ambiente antes de cortar el filamento. Cortar mientras el hotend aún está caliente puede causar un segundo atasco en el cortador.
Paso 2. Desconectar el Tubo PTFE
Presione el anillo exterior negro del conector mientras tira suavemente el tubo PTFE hacia arriba para desconectarlo.
Paso 3. Retirar el Hotend Inducción
Tire de la Palanca de Bloqueo del Hotend Inducción para desbloquearla, luego retire el Hotend Inducción derecho.
Paso 4. Liberar el Camino de Alimentación del Filamento y Retirar el Filamento
- Empuje el Brazo de idler derecho hacia afuera para liberar el filamento. Podría requerirse cierta fuerza.
- Sostenga el Brazo de idler en posición con una mano y tire suavemente del filamento hacia arriba con la otra mano para retirarlo.
⚠️ Nota: Si siente resistencia significativa o no puede retirar el filamento sin dificultad, el extrusor podría estar atascado. Deténgase inmediatamente, no tire con fuerza, ya que esto podría empeorar el bloqueo. Proceda a Método de Solución 3 para pasos adicionales.

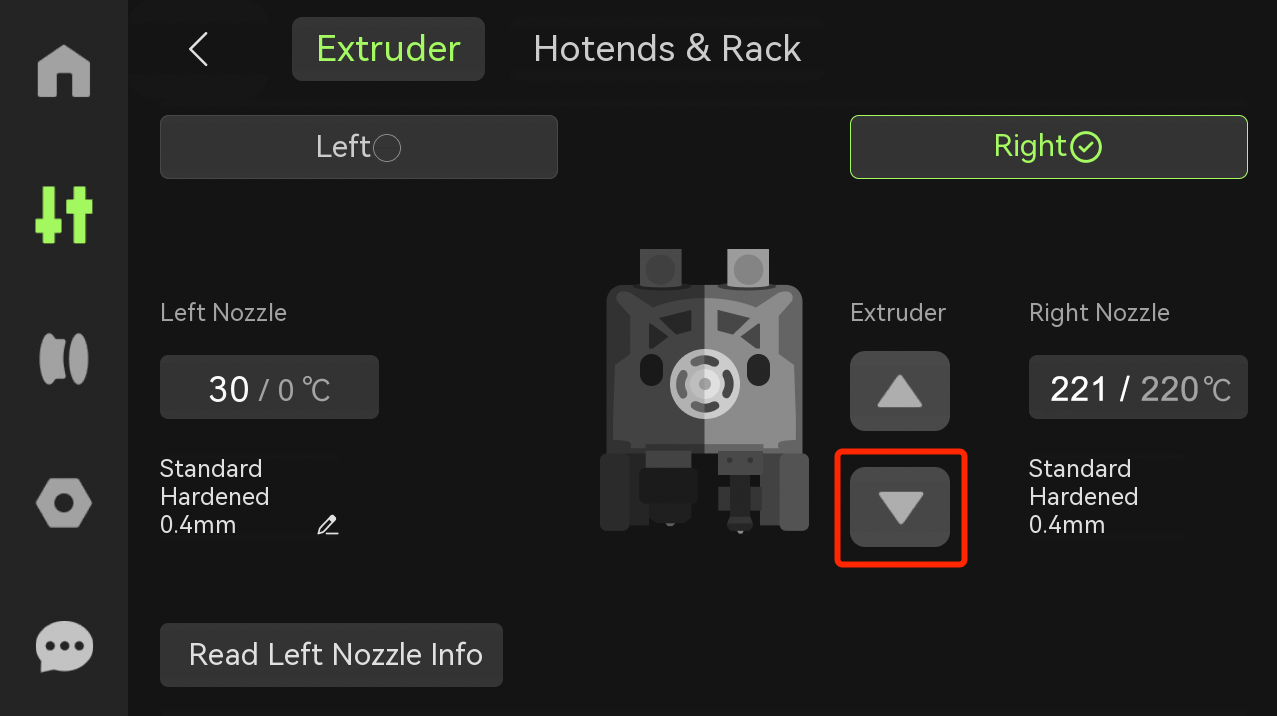

- A continuación, inserte un nuevo segmento de filamento en el extrusor e intente realizar una extrusión manual tocando el botón "Extruir" en la pantalla. Si la impresora muestra el mensaje "Por favor caliente la boquilla por encima de 170 °C", seleccione "No recordar de nuevo esta vez."
- Si el filamento se extruye suavemente, el atasco probablemente está en el hotend. Consulte 2. Inspección de Atasco en Hotend/Boquilla.
- Si el filamento no se puede extruir o retraccionar adecuadamente, el extrusor podría estar atascado o tener un problema de alimentación. Consulte 3. Inspección de Atasco en el Extrusor.
2. Inspección de Atasco en Hotend/Boquilla
Si la extrusión manual no logra empujar el filamento a través de la boquilla, o el filamento extruido no ha cambiado completamente al filamento recién cargado, utilice una aguja de limpieza para desatascar el hotend.

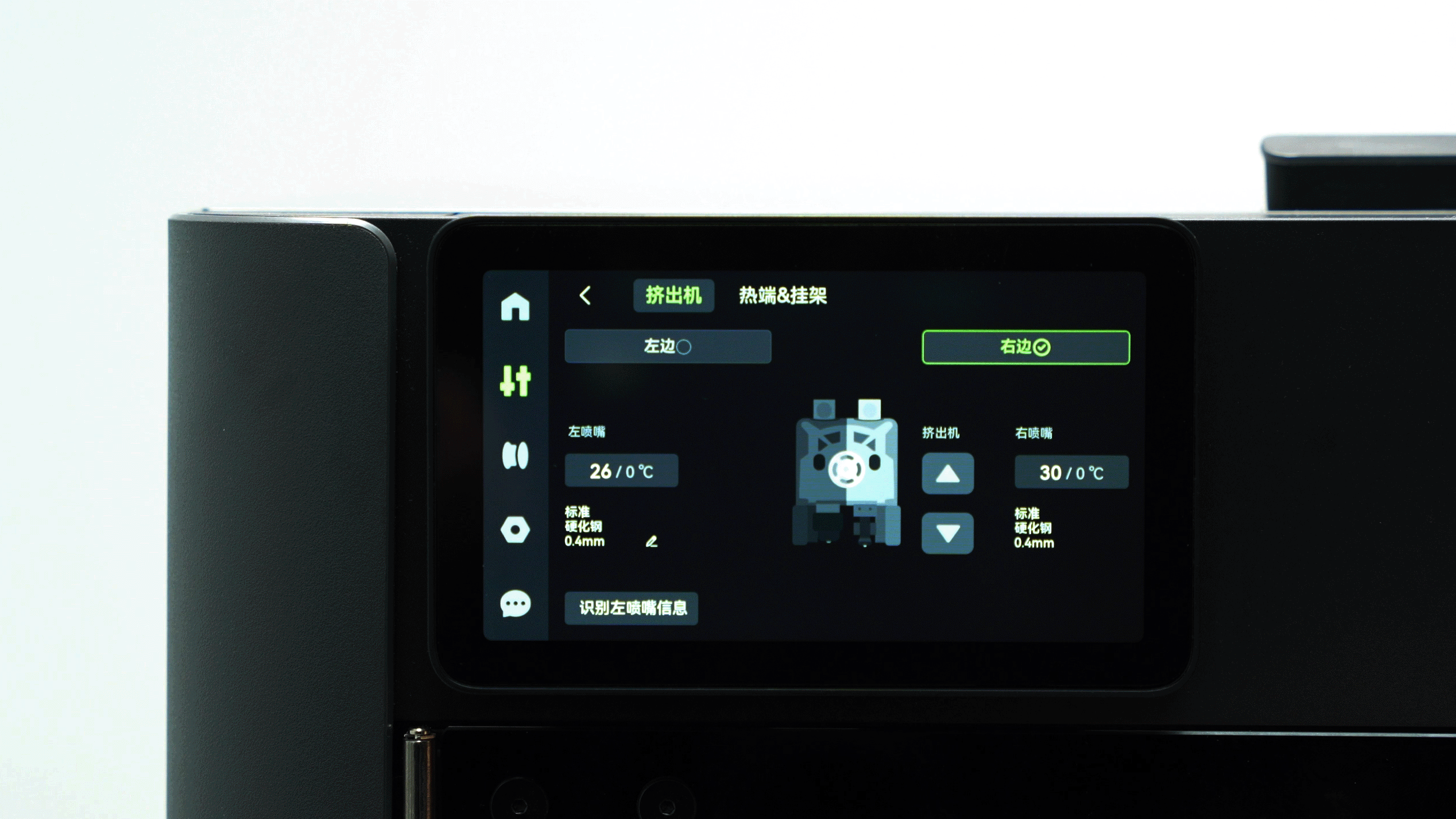

- En la pantalla táctil de la impresora, toque "Control" → "Boquilla y Extrusor" para abrir la interfaz de control del extrusor.
- Seleccione "Lado derecho" (para el hotend derecho), luego establezca la temperatura del hotend derecho ligeramente por encima de la temperatura normal de impresión del filamento. (Por ejemplo, establezca a 220 °C para PLA.)
- Una vez que la temperatura alcance la temperatura objetivo deseada, inserte suavemente la aguja de limpieza en la boquilla y muévala hacia arriba y abajo varias veces para eliminar el bloqueo.
⚠️ Advertencia: Al usar la aguja de limpieza, la presión dentro de la boquilla puede liberarse repentinamente, causando que el filamento caliente salga inesperadamente. Siempre use guantes resistentes al calor y mantenga su rostro alejado de la cámara de la impresora para evitar quemaduras.
Para más métodos de limpieza de boquilla, consulte la Guía de Limpieza de Atascos en Boquilla / Hotend H2C.
3. Inspección de Atasco en el Extrusor
Si siente resistencia significativa o no puede retirar el filamento sin dificultad, el atasco probablemente está dentro del conjunto del extrusor. Deténgase inmediatamente, forzar el filamento puede hacer que se quede más profundo en el conjunto del Brazo de idler, dificultando mucho la limpieza.
En este caso, retire el Conjunto de Tapa Guía Frontal para desatascar el bloqueo dentro del extrusor, incluyendo el Brazo de idler, el espacio entre engranajes y la Tapa Guía Frontal en sí.
La Tapa Guía Frontal puede interferir con los manubrios de los cortadores izquierdo y derecho, dificultando su retiro, especialmente si queda filamento dentro de ambos caminos del extrusor (como en escenarios de impresión dual-color donde dos filamentos pasan por los lados izquierdo y derecho).
Siguiendo los pasos a continuación, el Conjunto de Tapa Guía Frontal se puede retirar de forma segura.
Antes de continuar, asegúrese de que el hotend haya enfriado a temperatura ambiente.
Paso 1. Retirar los Cortadores Izquierdo y Derecho
- Utilice una llave hexagonal H2.0 para retirar el tornillo que fija el cortador izquierdo, luego retire el cortador del extrusor.
- Utilice una llave hexagonal H2.0 para retirar el tornillo que fija el cortador derecho, luego retire el cortador del extrusor.
Paso 2. Retirar la Tapa Guía Frontal del Extrusor
- Utilice una llave hexagonal H2.0 para retirar los tres tornillos de la Tapa Guía Frontal.
- Sostenga las pestañas laterales de la Tapa Guía Frontal y tire hacia afuera para retirarla. Si hay mucha resistencia, utilice un destornillador como palanca desde el área de plástico reforzado detrás del agujero del tornillo izquierdo para ayudar en la retirada. Esta área proporciona mejor soporte estructural y es el punto de palanca recomendado.
Después de retirar con éxito la Tapa Guía Frontal, limpie los componentes según la condición del bloqueo:
Caso 1. Filamento atascado entre el Engranaje de Accionamiento y el Brazo de Idler
- Corte el filamento desde la parte superior del extrusor, luego utilice pinzas o cortadores de limpieza para sujetar el filamento atascado y tirarlo hacia abajo con firmeza.
Nota: Si el filamento es difícil de retirar, intente alternar el extrusor activo en la pantalla. Esta operación alterna el movimiento del extrusor y libera ligeramente el agarre del filamento, permitiendo retirarlo con mayor facilidad.
Caso 2. Filamento atascado en la entrada de la Tapa Guía Frontal o dentro de la tapa

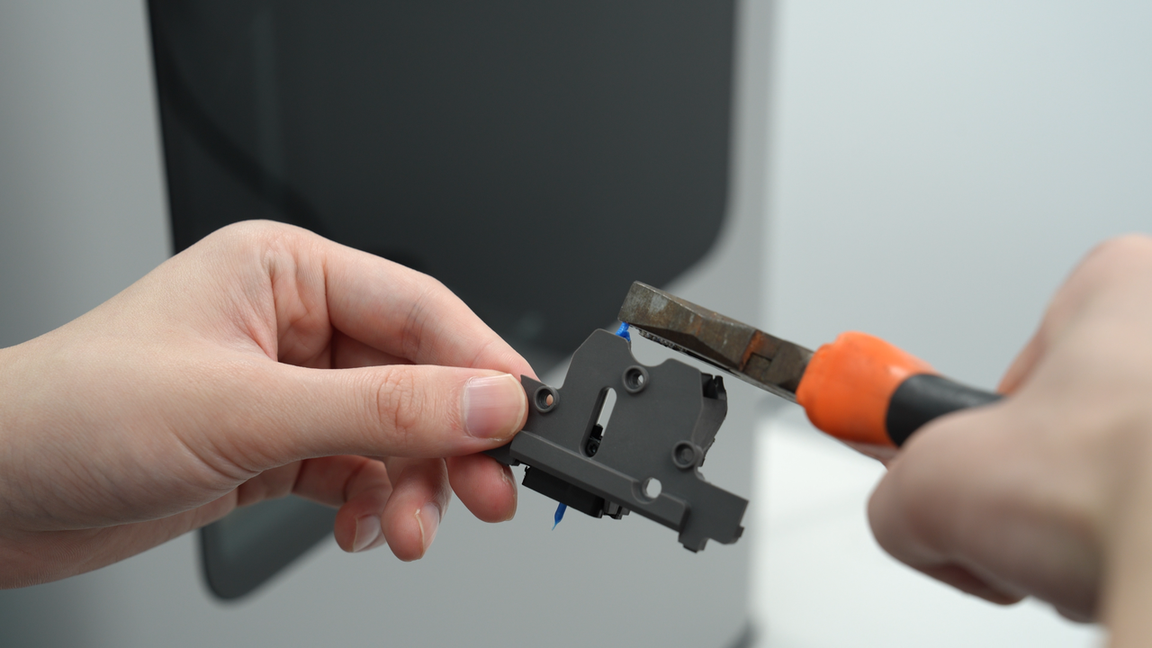

- Verifique si hay filamento atascado en la entrada de la Tapa Guía Frontal. Si es así, utilice cortadores de limpieza para retirar el filamento.
- Si el filamento está atascado dentro de la Tapa Guía Frontal, desensamble la tapa para limpiarla. Retire un tornillo, luego deslice el conector negro a lo largo de la guía para desconectarlo y retire el cortador y el resorte.
- Utilice la punta de un destornillador H1.5 para limpiar el conector negro y el interior del ensamblaje de guía, asegurándose de que no quede filamento atascado dentro.
- Después de limpiar, vuelva a colocar el resorte sobre el conector negro y deslice el conector de nuevo a lo largo de la guía.
Nota: El cortador tiene un lado cóncavo; asegúrese de que el lado cóncavo esté hacia arriba al instalarlo.
Asegúrese de que el resorte esté correctamente asentado en el deslizador (señalado en rojo). Luego, reintroduzca el tornillo y vuelva a instalar el cortador.
Paso 4. Instalar la Cubierta Frontal del Extrusor y el Cortador Izquierdo
- El cortador izquierdo debe instalarse junto con la Cubierta Frontal de Guía. Asegúrese de que la ranura del cortador esté hacia arriba, luego colóquelo en la ranura del cortador de la Cubierta Frontal de Guía.
- Al instalar la Cubierta Frontal de Guía, sostenga el conector negro del hotend hacia arriba mientras presiona suavemente el cortador izquierdo para ajustar su ángulo y facilitar la alineación. Luego, inserte la Cubierta Frontal de Guía, presione firmemente ambos manubrios del cortador y asegúrese de que la carcasa frontal esté completamente cerrada.
- Luego, retightene los tres tornillos M2.5 × 7 de la Cubierta Frontal de Guía.
Caso 3. Filamento atascado en o dentro de la salida del Brazo de Idler derecho
Esta situación es muy rara. Si ocurre, utilice la punta de un destornillador H1.5 para intentar empujar el filamento hacia afuera.
Si no puede limpiarse, consulte la Guía de Manejo de Atascos de Filamento en el Brazo de Idler H2C para limpiar la salida del Brazo de Idler.
Si el atasco aún no puede limpiarse, siga la Guía de Desmontaje e Instalación del Extrusor H2C para reemplazar el Conjunto del Brazo de Idler.
Notas Finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste, envíe una solicitud de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
