Guía de filamento para extrusor dual
Las piezas de repuesto para la guía de filamento del extrusor dual incluyen lo siguiente:
-
Guía de filamento para extrusor dual * 1
-
Tornillo M2.5x7 * 3
-
Tornillo BT2x6 * 1 (círculo rojo)
-
Conector hotend * 1
Como se muestra arriba, existen dos versiones de la guía de filamento para extrusor dual, una con tres tornillos y otra con cuatro tornillos, debido a diferentes lotes de producción. Consulte las instrucciones a continuación y reemplace según la versión necesaria.
Cuándo utilizar
- La guía de filamento para extrusor dual está dañada.
Herramientas y materiales necesarios
-
Nueva guía de filamento para extrusor dual
-
Llave Allen H2.0
-
También puede descargar e imprimir el modelo de herramienta de desmontaje desde MakerWorld para facilitar el montaje y desmontaje. Enlace al modelo: H2D Dual Extruder Filament Guide Installation Aid
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.
Retirar la guía de filamento para extrusor dual
Paso 1. Retirar el hotend
Consulte esta wiki para retirar el hotend: Reemplazar hotend H2D.
Paso 2. Retirar la guía de filamento del extrusor y el cortador izquierdo

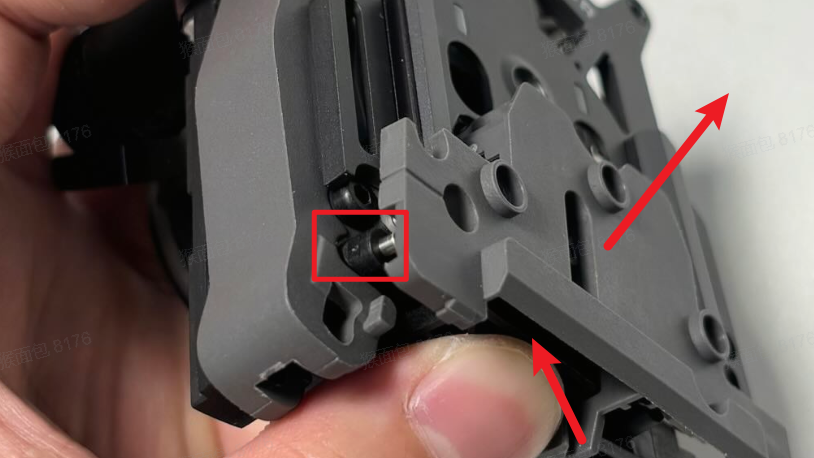

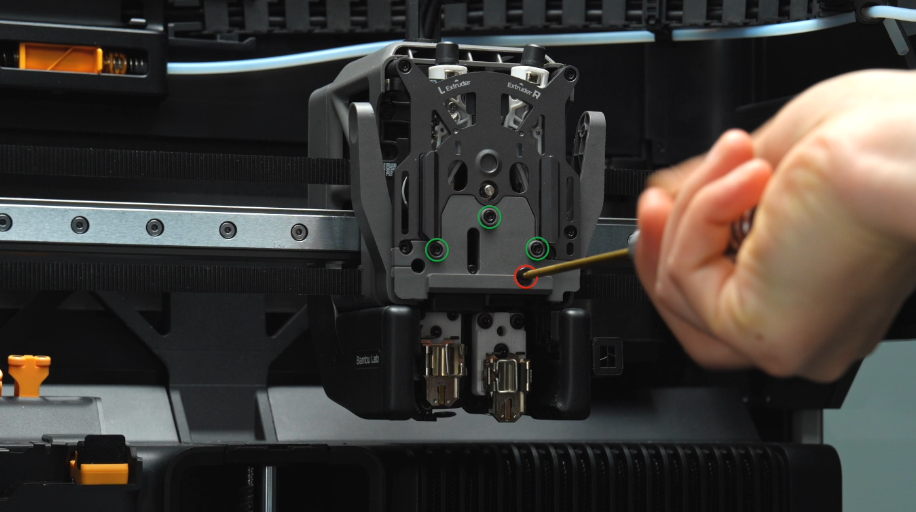

Después de desenroscar los cuatro tornillos (M2.5x7 * 3; BT2x6 * 1) en la guía de filamento del extrusor, use los dedos para presionar hacia arriba contra el conector hotend negro mientras simultáneamente presiona hacia abajo la palanca del cortador de filamento izquierdo para liberarlo ligeramente de la ranura de apertura cerca del tornillo del cortador.
Luego, ejerza fuerza hacia afuera desde la esquina inferior derecha de la guía de filamento del extrusor para sacarla.

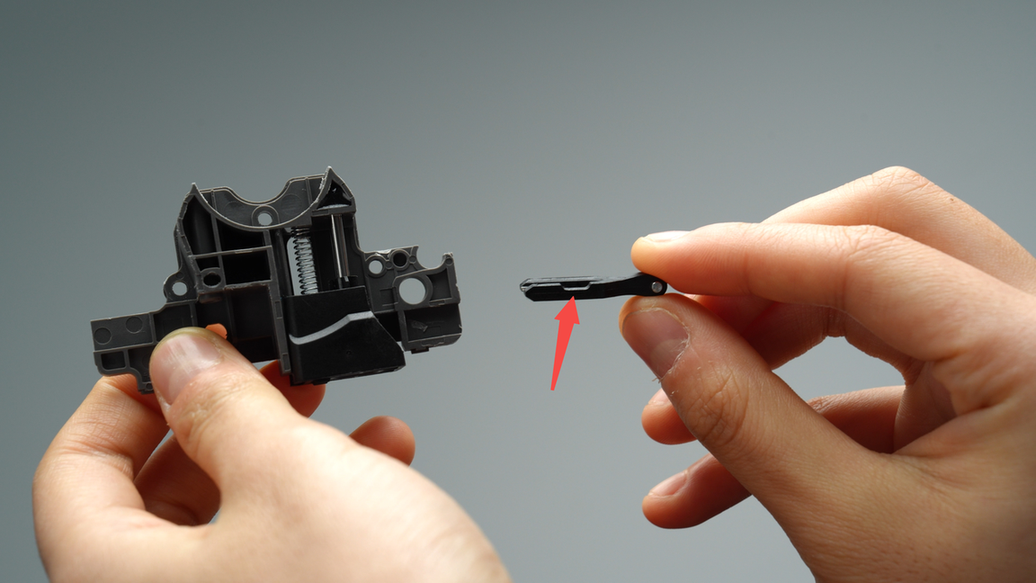

El cortador izquierdo se encuentra dentro de la guía de filamento del extrusor y se retirará junto con ella. Asegúrese de almacenarlo adecuadamente para evitar pérdidas.
Nota: No es necesario retirar el deslizador negro superior al desmontar la guía frontal.

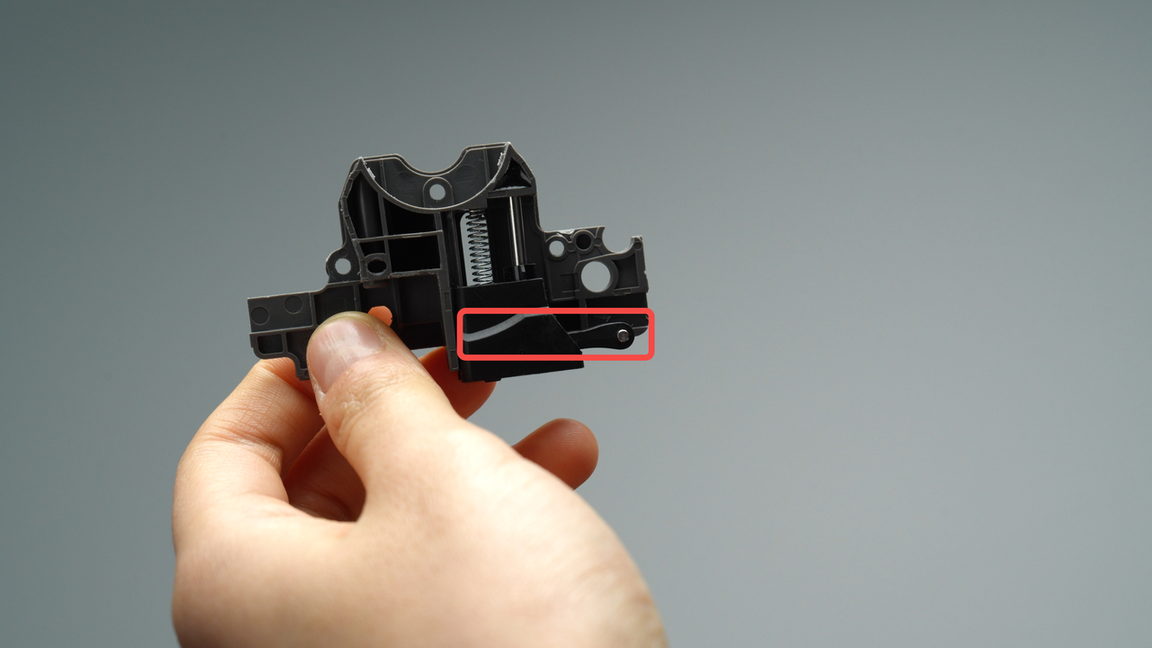

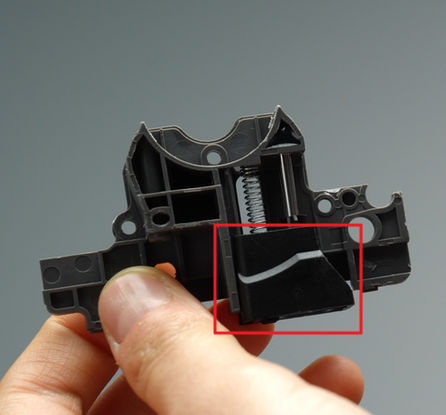

Si retira accidentalmente el deslizador, asegúrese de instalar el resorte correctamente. Los ejemplos se muestran a continuación:
Si el resorte se instala incorrectamente, puede corregirlo siguiendo estos pasos:

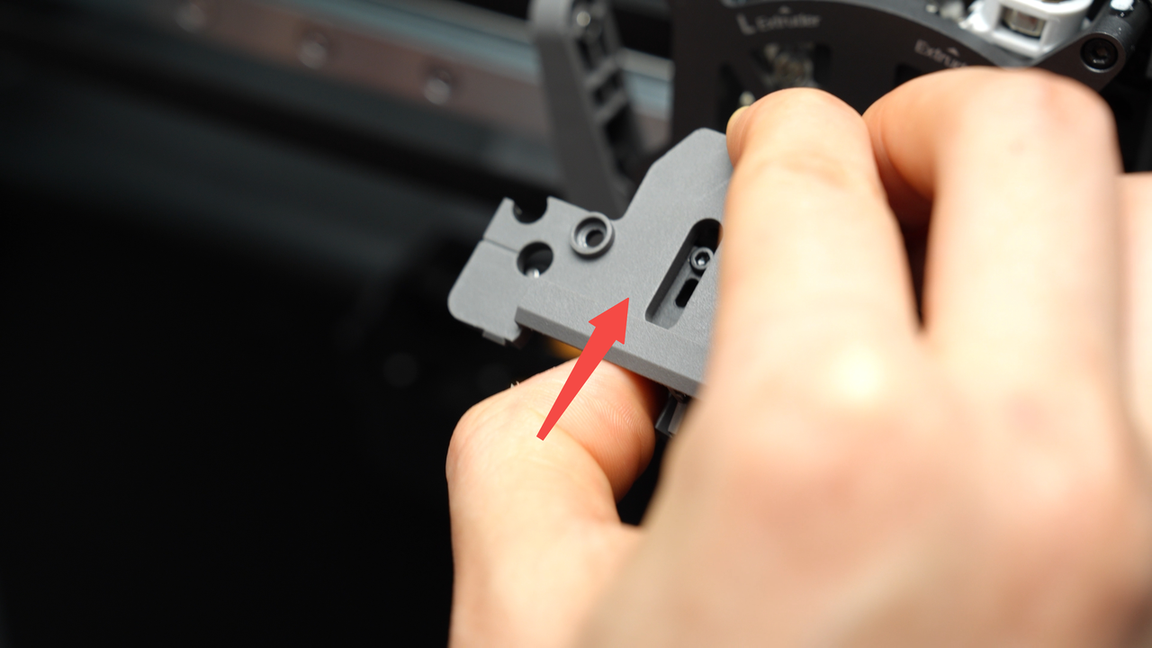

Cuando el resorte está mal posicionado, observe desde la derecha hacia la izquierda en la posición mostrada anteriormente, donde encontrará un pequeño tornillo (tamaño 1.5).
Localice el tornillo de 1.5 mm desde el lado derecho. Afloje con una llave hexagonal de 1.5 mm, retire el deslizador negro e instale correctamente el resorte.
Paso 3. Retirar el conector hotend derecho del extrusor (opcional)
La guía de filamento del extrusor viene en versiones con tres y cuatro tornillos. Si la guía de filamento del extrusor original difiere de la nueva, retire el conector hotend derecho del extrusor ubicado debajo de la guía de filamento del extrusor después de su retiro.

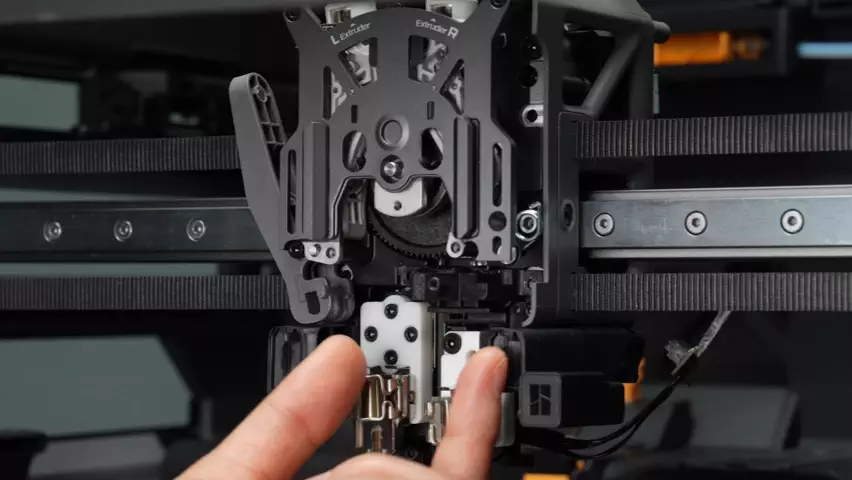

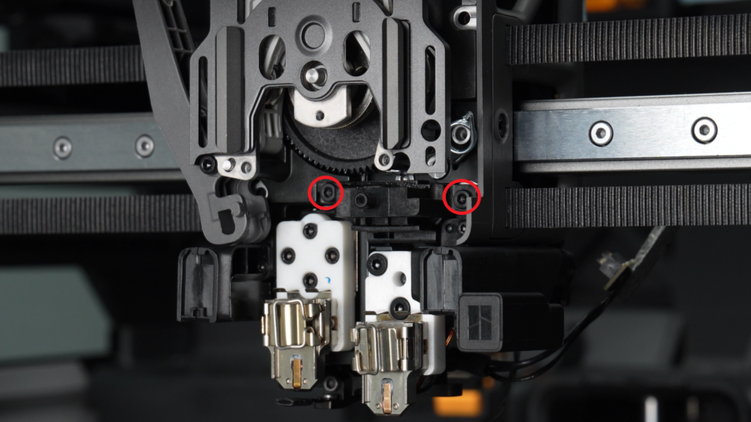

Después de retirar la guía de filamento del extrusor, use una llave Allen H2.0 para retirar los dos tornillos que fijan el conector hotend derecho, luego desconecte el conector hotend derecho.
Instalar la guía de filamento para extrusor dual
Paso 1. Instalar el conector hotend derecho del extrusor (opcional)
La guía de filamento del extrusor viene en versiones con tres y cuatro tornillos. Si la guía de filamento del extrusor original difiere de la nueva, antes de instalar la guía de filamento del extrusor, primero instale el conector hotend derecho del extrusor ubicado debajo de la guía de filamento del extrusor.
Fije el conector hotend derecho y use una llave Allen H2.0 para apretar los dos tornillos, asegurando el conector hotend derecho.
Paso 2. Instalar la guía de filamento del extrusor y el cortador izquierdo
El cortador izquierdo debe instalarse junto con la guía de filamento del extrusor. Asegúrese de que la ranura del cortador izquierdo esté orientada hacia arriba, luego colóquelo en la ranura de corte de la guía de filamento del extrusor.
Al instalar la guía de filamento del extrusor, asegúrese de presionar continuamente hacia arriba contra el conector hotend negro y simultáneamente presionar la palanca del cortador izquierdo, ajustándola a un ángulo adecuado para facilitar la inserción.
Luego, instale la guía de filamento del extrusor. Finalmente, presione ambos lados de la palanca del cortador, aplicando fuerza para aplanar completamente la cubierta frontal.
Luego, apriete los cuatro tornillos (M2.5x7 * 3; BT2x6 * 1) en la guía de filamento del extrusor.
Paso 3. Instalar el hotend
Consulte esta wiki para instalar el hotend: Reemplazar hotend H2D.
Verificar la funcionalidad
Primero, verifique si la Guía de filamento para extrusor dual está suelta. Luego, conecte la alimentación y encienda la impresora. Verifique si los hotends izquierdo y derecho pueden completar impresiones normales.
