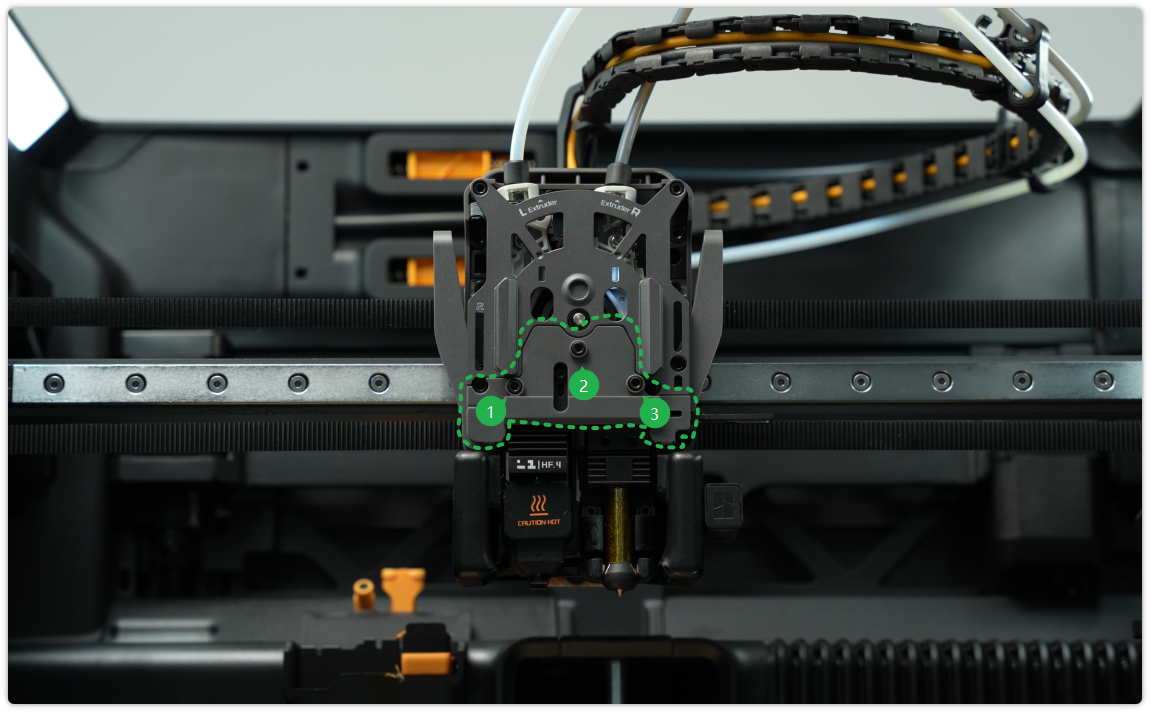

Guía de filamento del extrusor dual
Piezas de repuesto para la guía de filamento del extrusor dual incluyen:
- Guía de filamento del extrusor dual ×1
- Tornillos M2.5×7 ×3
Cuándo utilizar esta guía
- Si la guía de filamento del extrusor dual está dañada (por ejemplo, agrietada, desalineada o falla la función de guía).
Herramientas y materiales requeridos
- Nueva guía de filamento del extrusor dual
- Llave hexagonal H2.0
- También puede descargar e imprimir en 3D la ayuda de instalación desde MakerWorld para una instalación más sencilla. Enlace del modelo: H2D Dual Extruder Filament Guide Installation Aid
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre el seguimiento de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia necesaria.
Guía en video
Retirar la guía de filamento del extrusor dual

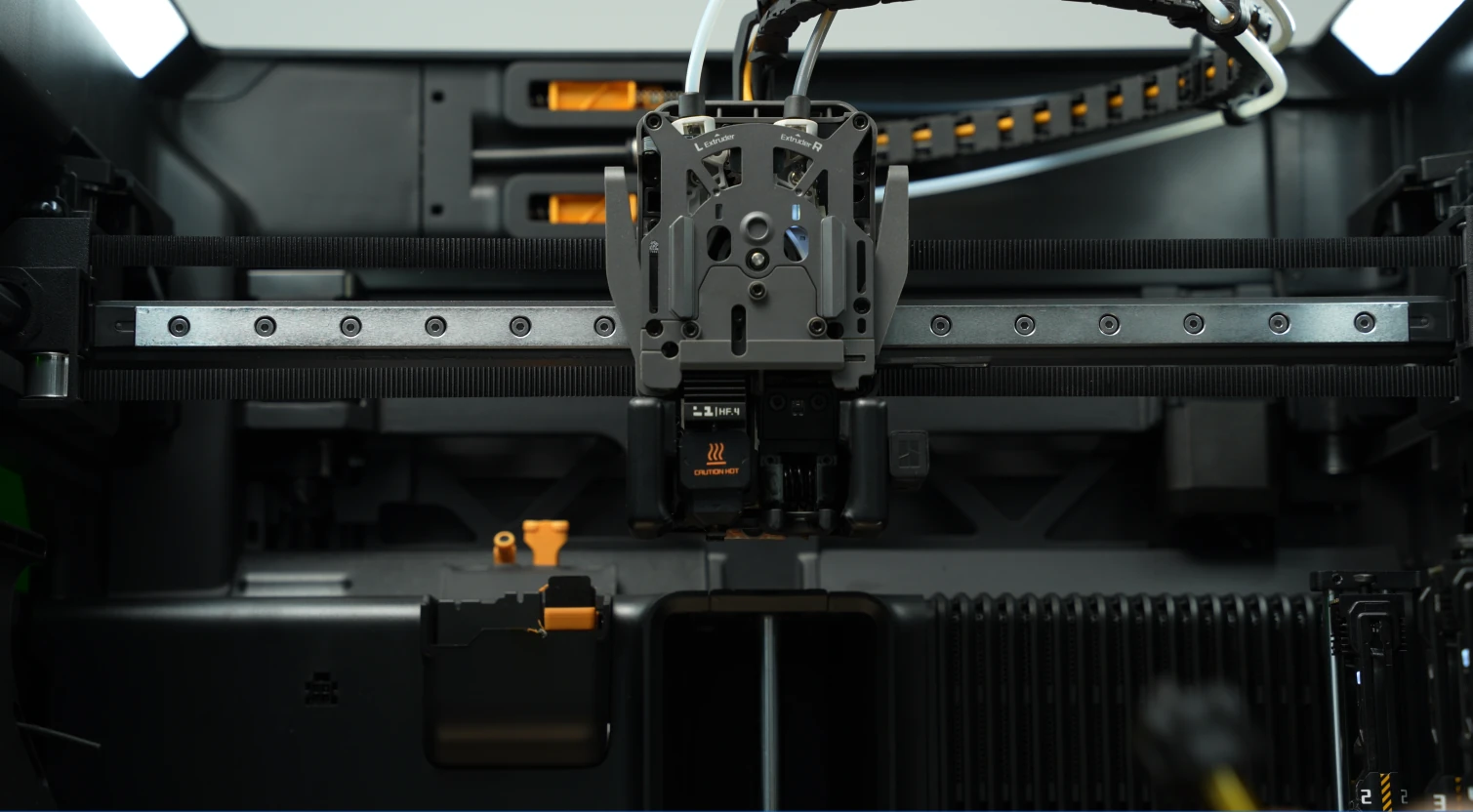

Paso 1: Retirar los hotends
- Hotend izquierdo: Retire la funda de silicona de la boquilla izquierda, abra la pestaña de bloqueo del conjunto del hotend y retire el hotend izquierdo.
- Hotend derecho: Tire del brazo de bloqueo del hotend derecho para desbloquearlo, luego retire el hotend derecho.
Paso 2: Retirar el conjunto de guía de filamento dual y el cortador izquierdo

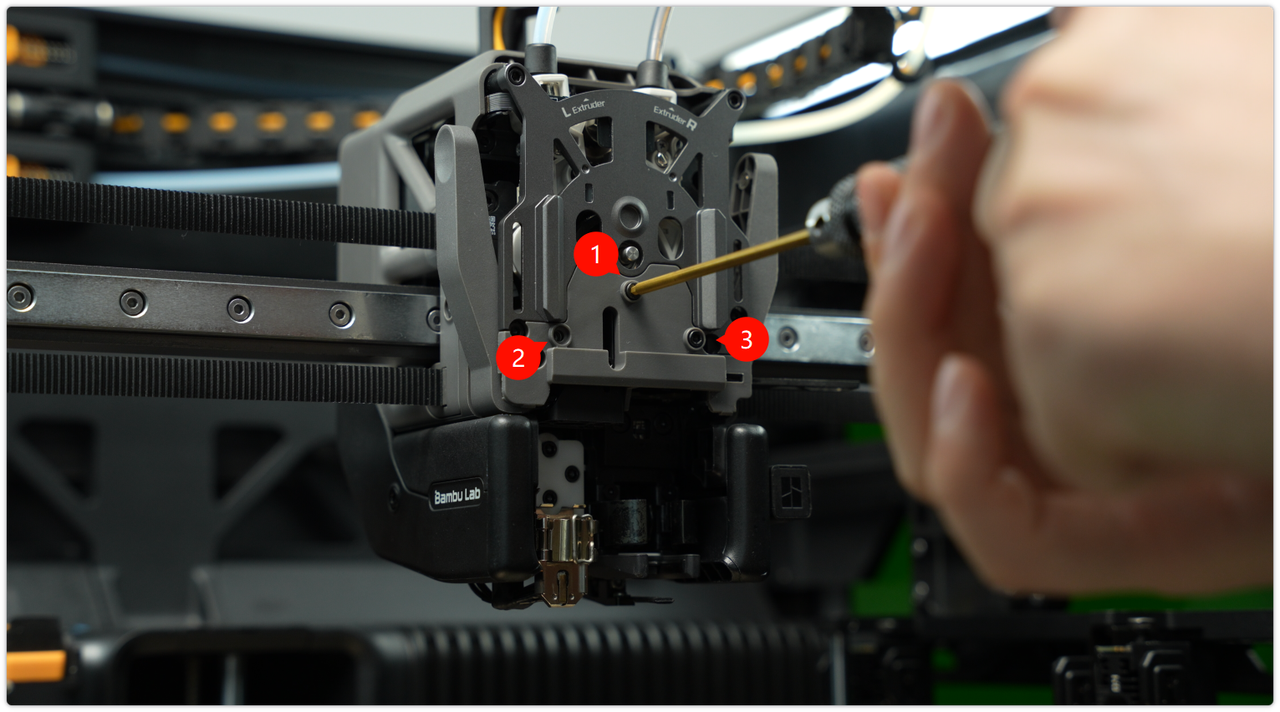

Utilice una llave hexagonal H2.0 para aflojar los tres tornillos de la guía de filamento.

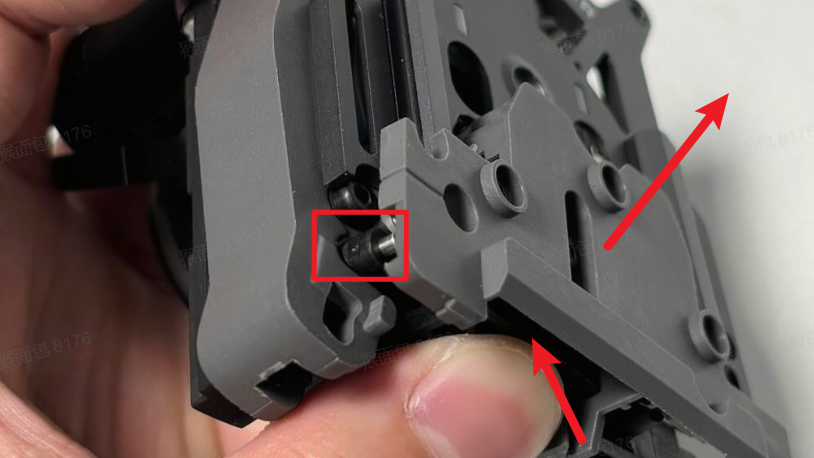

Presione hacia arriba el conector de boquilla negro desde abajo con los dedos, luego presione suavemente el mango del cortador izquierdo para levantar el cortador izquierdo de la ranura cerca del tornillo del cortador. Mueva suavemente la guía de filamento para retirarla.
El cortador izquierdo está alojado dentro de la guía de filamento y saldrá cuando se retire la guía. Guárdelo con cuidado para evitar perderlo.
Montar la guía de filamento del extrusor dual
Paso 1: Instalar la guía de filamento dual con el cortador izquierdo
El cortador izquierdo debe instalarse junto con la guía de filamento. Asegúrese de que la ranura esté hacia arriba, luego colóquela en la ranura del cortador de la guía de filamento.

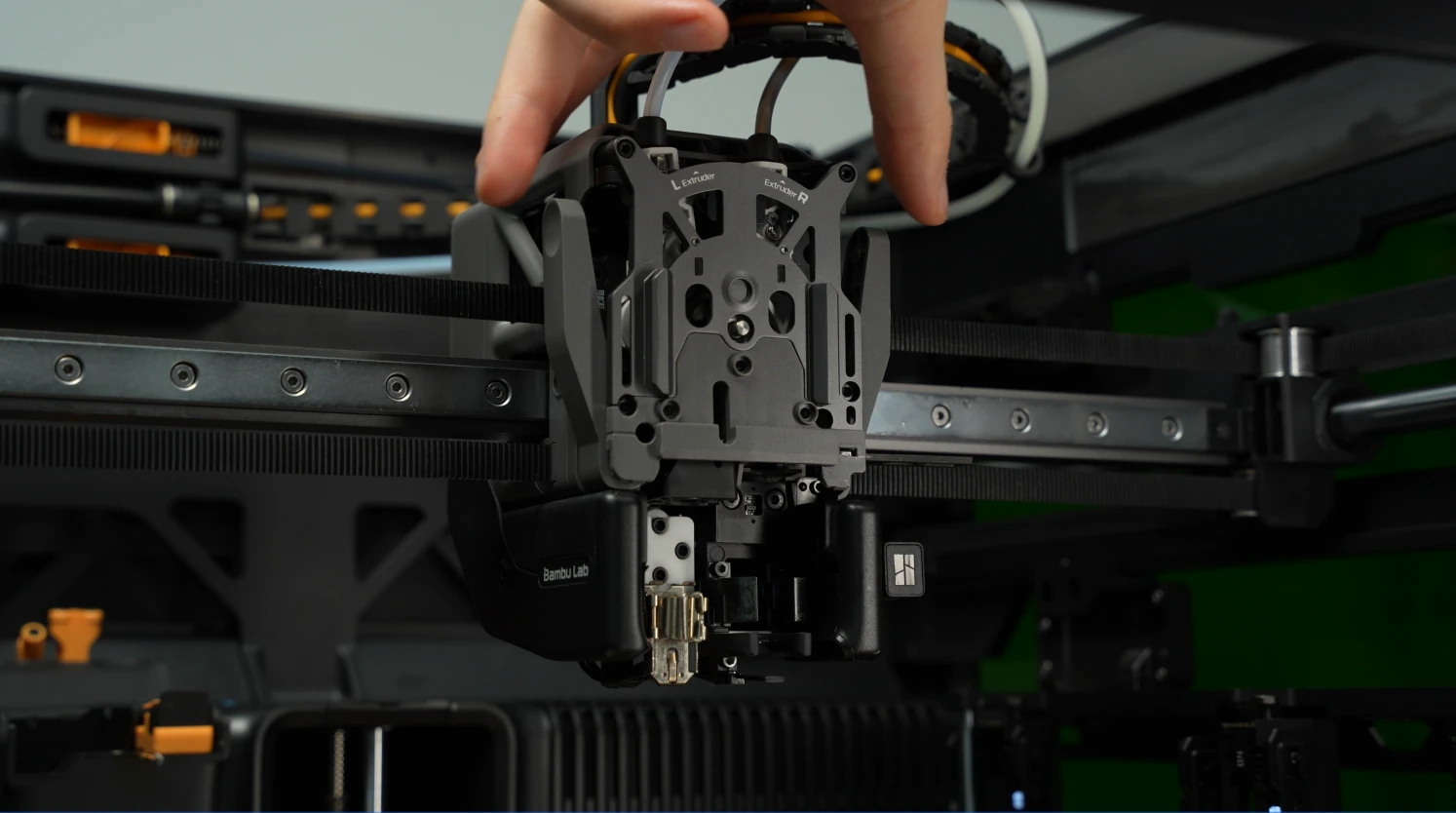

Al instalar la guía de filamento, mantenga presionado hacia arriba el conector negro del hotend y presione suavemente el cortador izquierdo, ajustándolo al ángulo correcto para que encaje. Luego inserte la guía de filamento dual, presione ambos lados del cortador y presione firmemente la guía de filamento hasta quedar alineada con el marco del cabezal.
Luego apriete los tres tornillos de la guía de filamento (M2.5×7 ×3).
Paso 2: Instalar los hotends
Instalación del hotend izquierdo: Coloque el hotend izquierdo en su posición designada, bloquee la pestaña de bloqueo y asegúrese de que el hotend esté seguro. Vuelva a instalar la funda de silicona en la boquilla izquierda.
Instalación del hotend derecho: Alinee el hotend derecho con su ranura y empuje hacia adentro, luego presione el brazo de bloqueo para fijarlo. Mueva suavemente la boquilla para confirmar que está bloqueada firmemente.
Verificación de funcionamiento
Primero, verifique que la guía de filamento esté segura. Luego conecte la alimentación y encienda la impresora para verificar que ambos hotends izquierdo y derecho puedan realizar impresiones normales.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que puede responder instantáneamente preguntas comunes y brindarle orientación operativa.
