Interfaz de Cambio Rápido para Herramienta
Las piezas de repuesto para la interfaz de cambio rápido incluyen lo siguiente:
- Interfaz de cambio rápido * 1
- Tornillo M2.5x7 * 2
Cuándo utilizar
La interfaz de cambio rápido para herramienta está dañada.
Herramientas y materiales necesarios
-
Interfaz de cambio rápido para herramienta nueva
-
Llave Allen H2.0
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindarle la asistencia necesaria.
Guía en video
Nota: Este video demuestra la desmontaje de toda la unidad del extrusor. Sin embargo, al reemplazar solo la cubierta frontal del extrusor, no es necesario retirar el tubo PTFE ni el hotend derecho. El video es solo de referencia; siga la guía ilustrada de desmontaje a continuación para pasos detallados.
Pasos de desmontaje

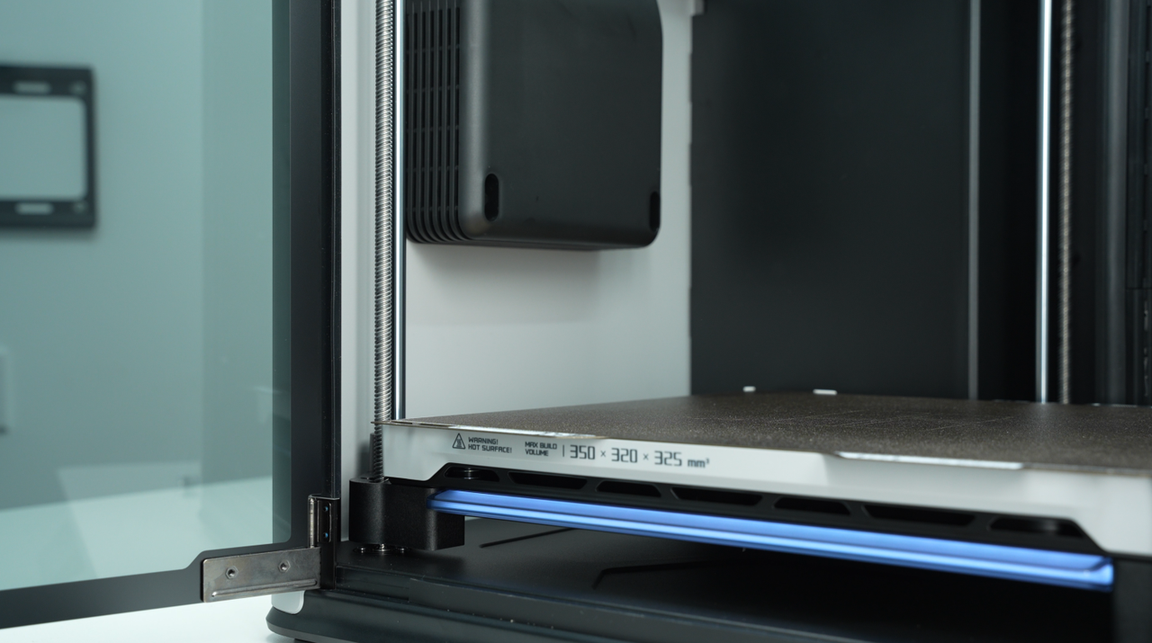

Paso 1: Bajar la cama caliente para crear espacio para el desmontaje del cabezal

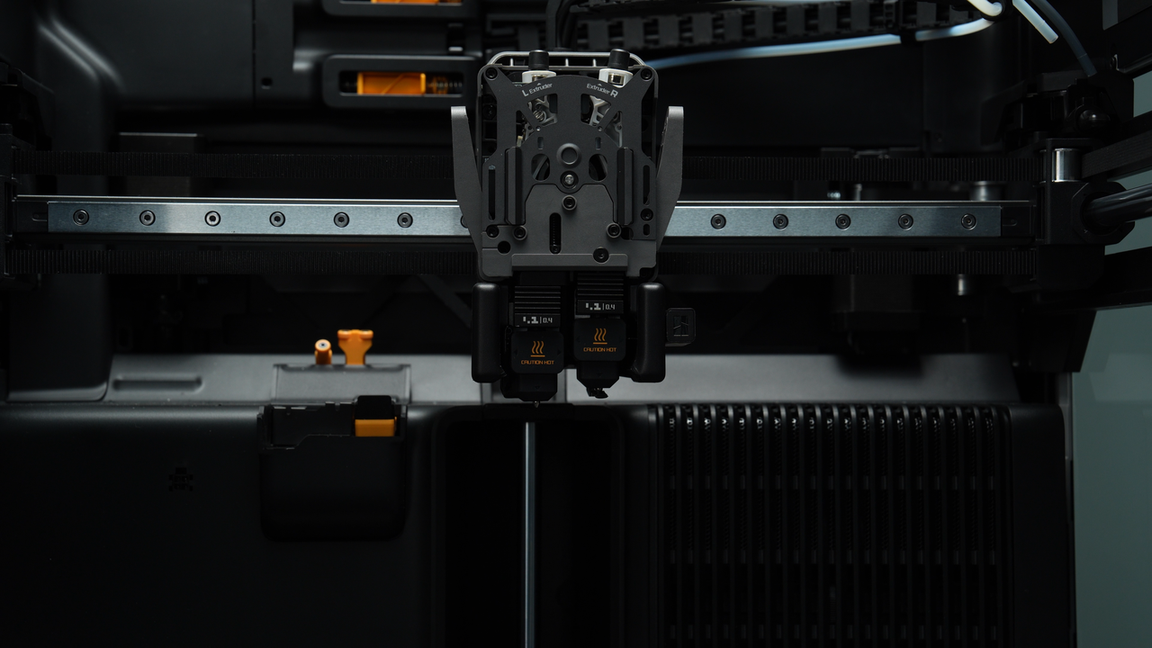

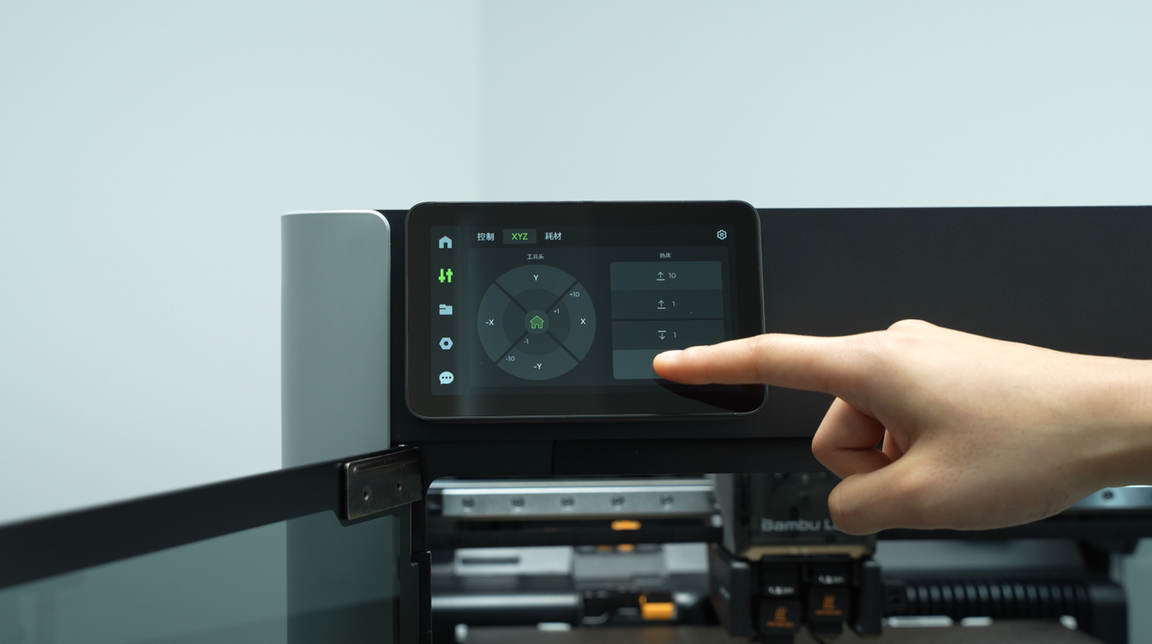

Baje la cama caliente a través de la pantalla para facilitar el desmontaje del cabezal. Asegúrese de que el hotend esté a temperatura ambiente y luego apague la impresora.

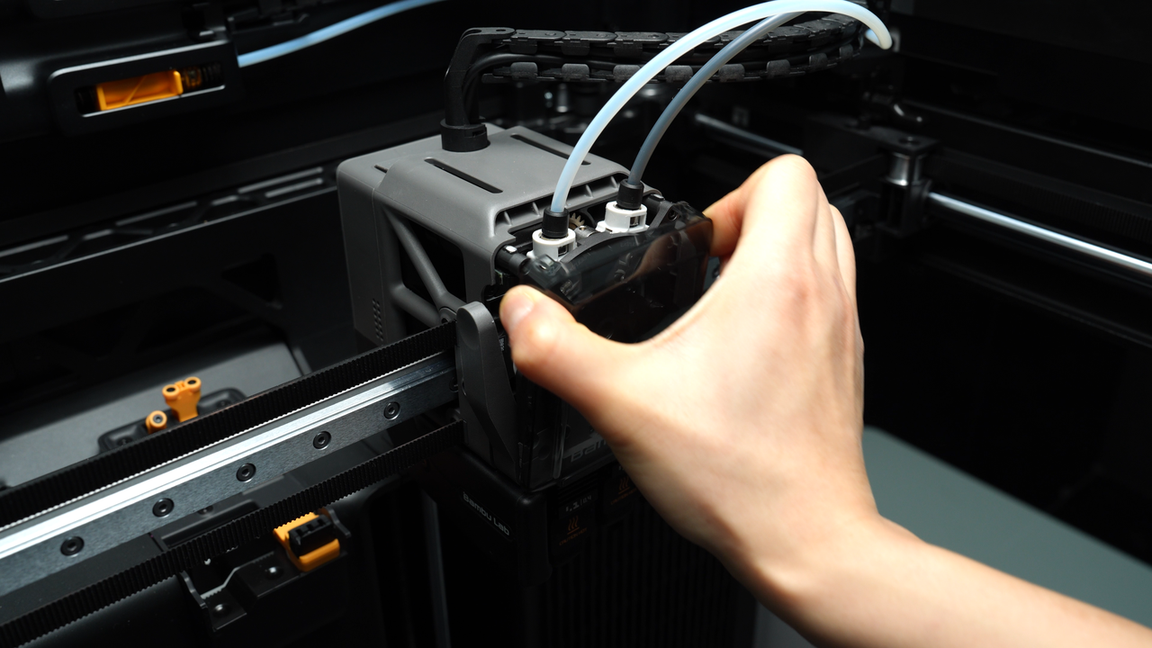

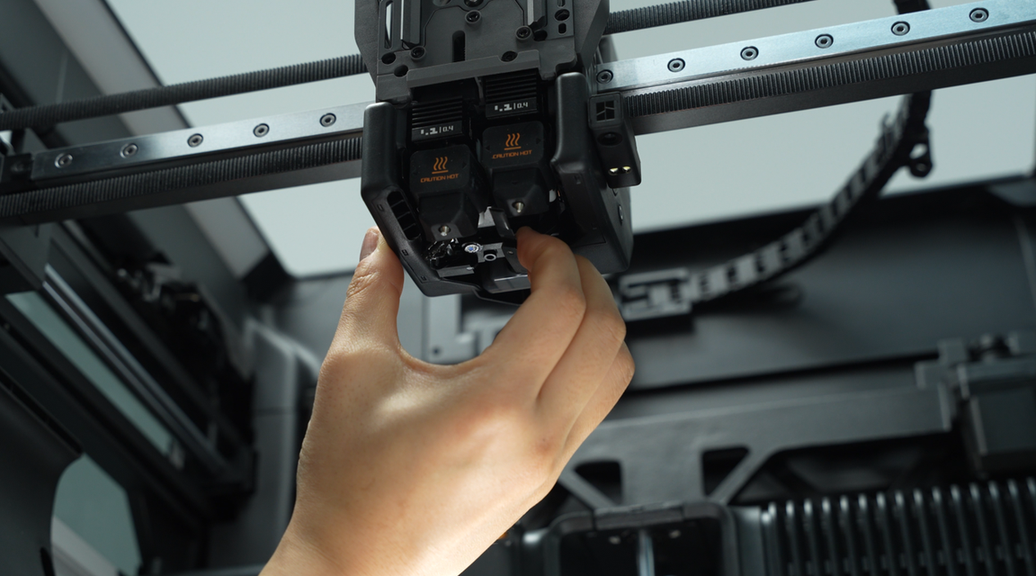

Paso 2: Retirar la cubierta frontal del cabezal

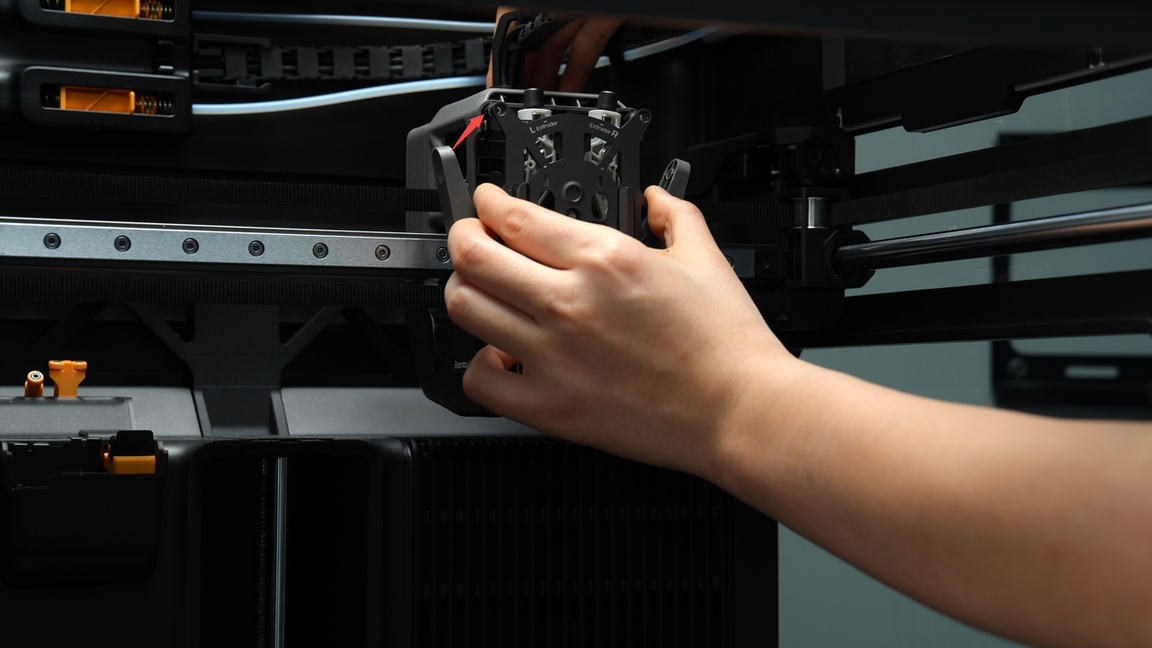

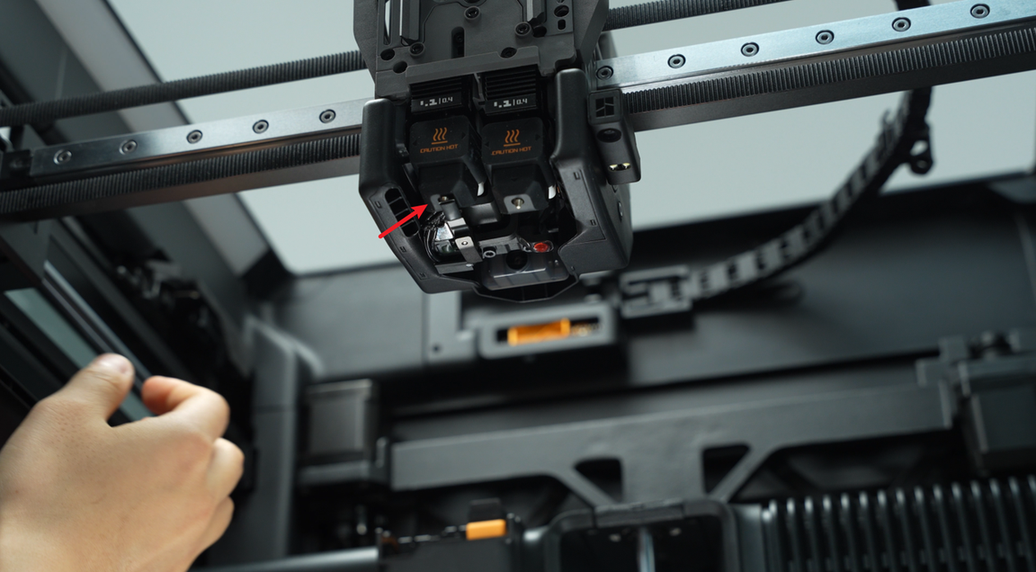

Apretar las dos esquinas superiores de la cubierta frontal del cabezal y levantar hacia arriba para retirar la cubierta.

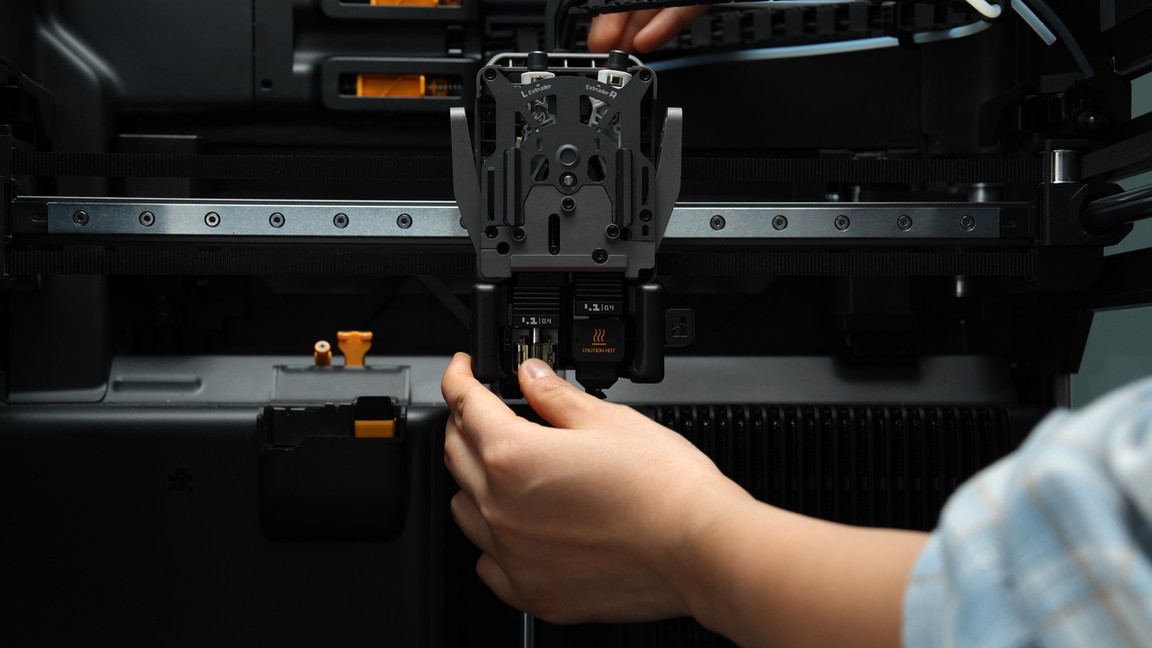

Paso 3: Retirar los hotends izquierdos
El bloqueador de flujo se encuentra en la varilla de conexión elevada y se mueve hacia izquierda y derecha al alternar la varilla de conexión.
Si necesita retirar un hotend pero el bloqueador de flujo lo obstruye, debe mover primero la palanca del bloqueador de flujo para liberar el camino antes de desmontar, evitando doblar accidentalmente el bloqueador de flujo al retirar el hotend.
Durante el movimiento, el bloqueador de flujo podría no moverse completamente debido al límite de inclinación de la palanca. En este caso, es necesario un movimiento brusco seguido de un ajuste fino para asegurar que el bloqueador de flujo esté completamente en su lugar.

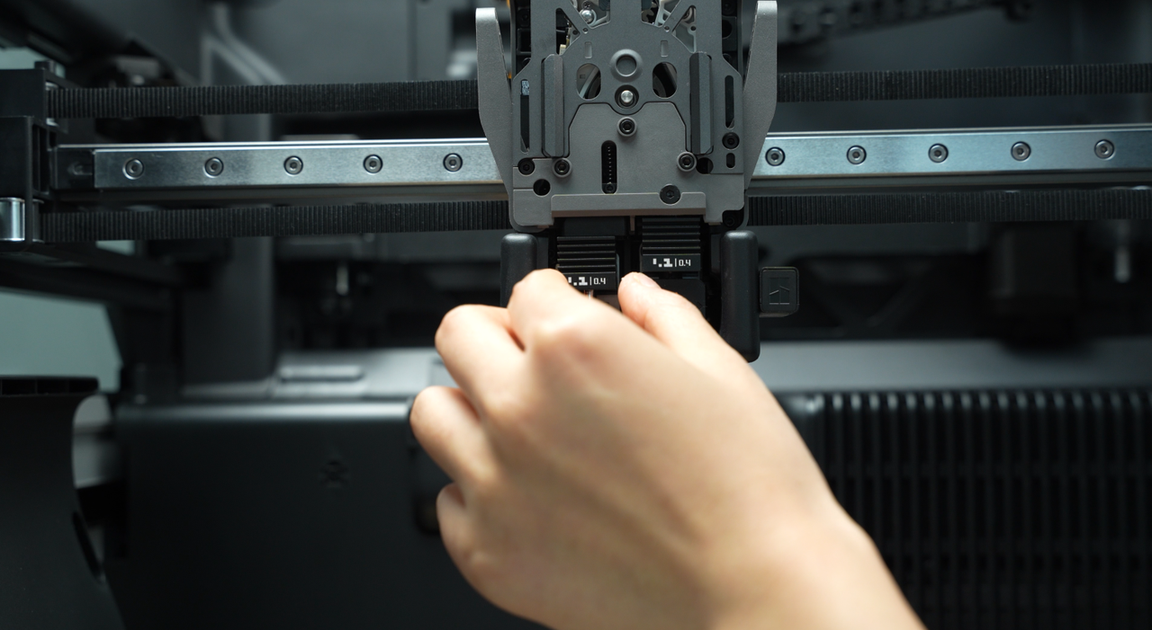

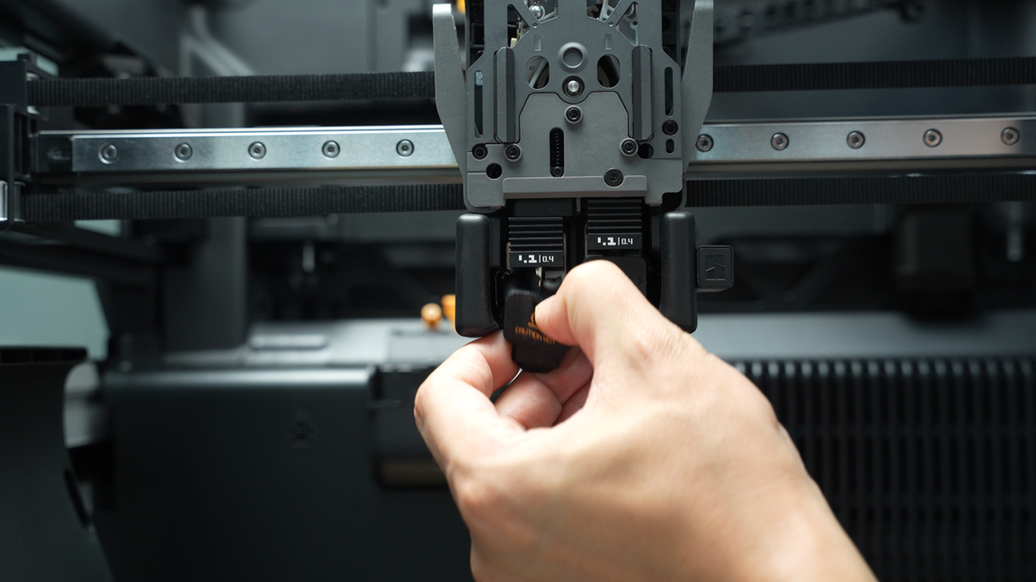

Antes de comenzar a retirar los hotends, presione los cortadores en ambos lados para cortar el filamento, facilitando su retiro.

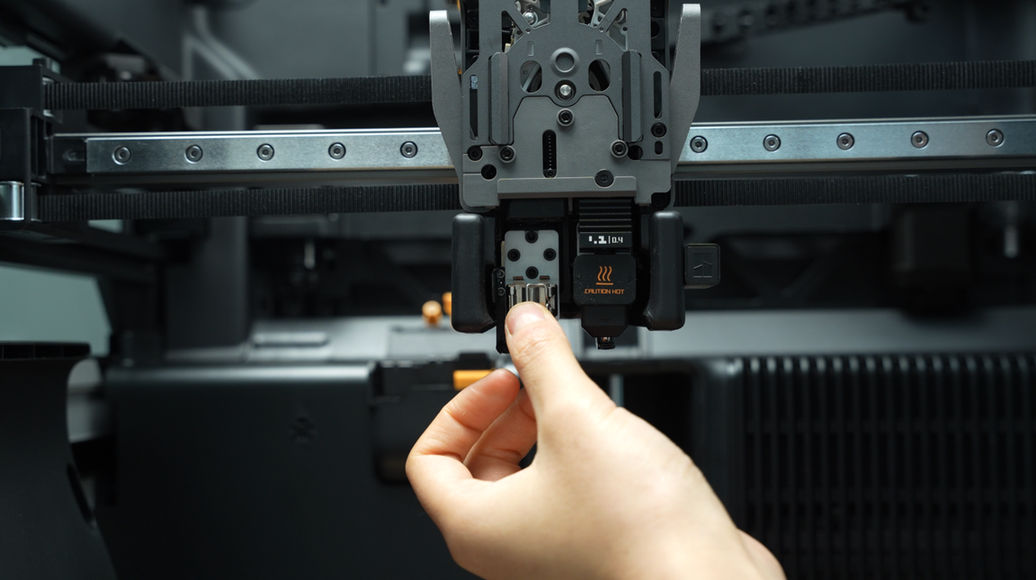

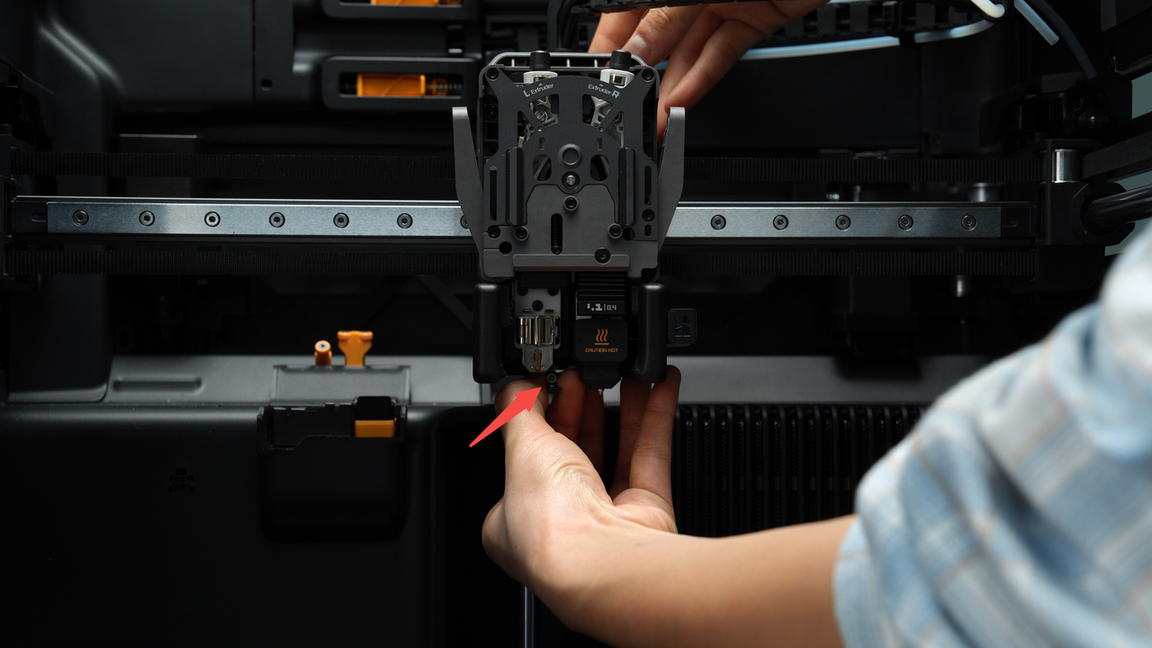

Retire la calceta de silicona del hotend que no esté bloqueada por el bloqueador de flujo, desbloquee el pasador para retirar el hotend y pre-bloquee el pasador del conjunto de calentamiento.
Paso 4: Retirar la guía de filamento del extrusor y el cortador izquierdo

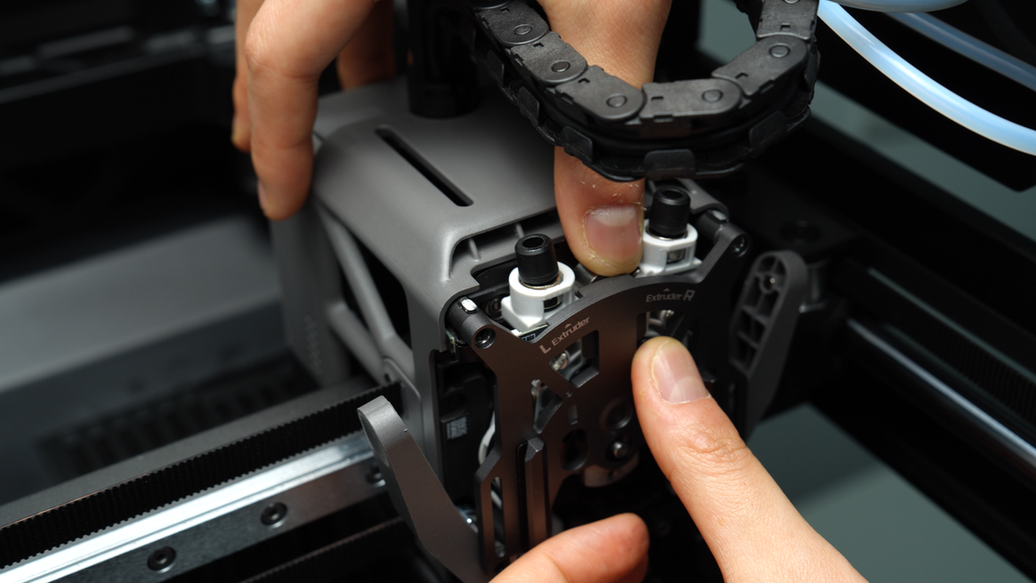

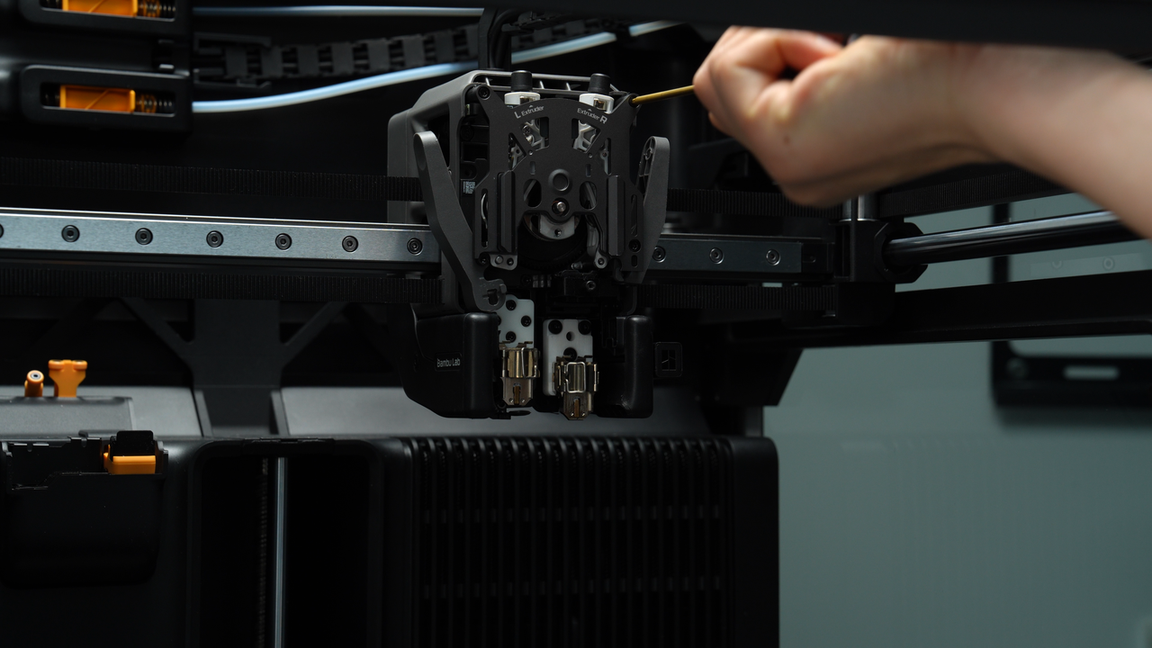

Después de desenroscar los cuatro tornillos (M2.5x7 * 3; BT2x6 * 1) en la guía de filamento del extrusor, use los dedos para presionar hacia arriba contra el conector negro del hotend mientras simultáneamente presiona hacia abajo la palanca del cortador izquierdo para liberarlo ligeramente de la ranura de apertura cerca del tornillo del cortador.

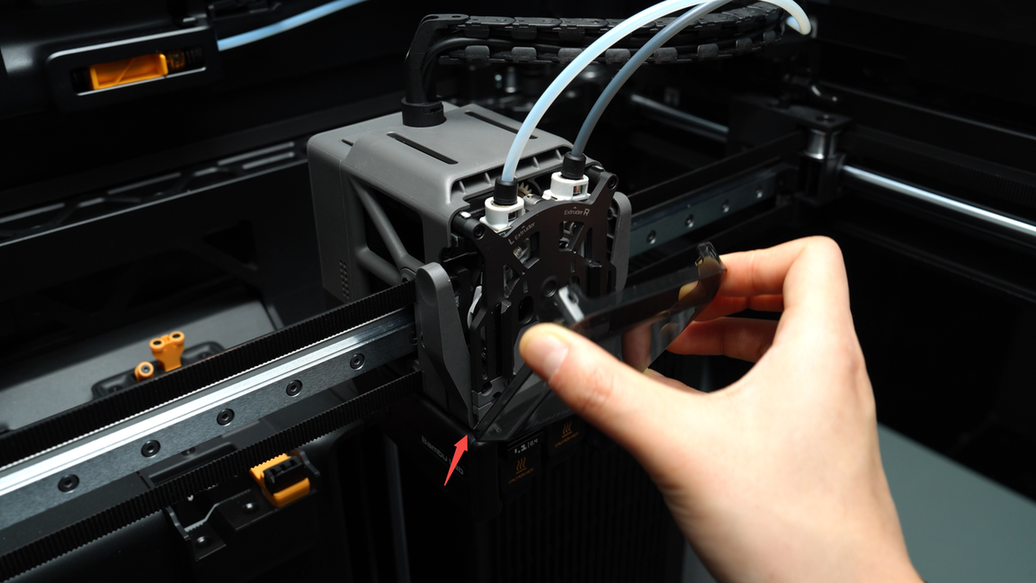

Luego, ejerza fuerza hacia afuera desde la esquina inferior derecha de la guía de filamento del extrusor para sacarla.
Use los dedos para presionar hacia arriba contra el conector negro del hotend mientras simultáneamente presiona hacia abajo el mango del cortador izquierdo. Esto permitirá que el cortador izquierdo se desengage ligeramente de la ranura cerca del tornillo del cortador.
Luego, saque la cubierta guía frontal aplicando fuerza desde el frente hacia la esquina inferior derecha.
El cortador izquierdo se encuentra dentro de la guía de filamento del extrusor y se retirará junto con ella. Tenga cuidado de almacenarlo adecuadamente para evitar perderlo.
Paso 5: Retirar la cubierta frontal del extrusor

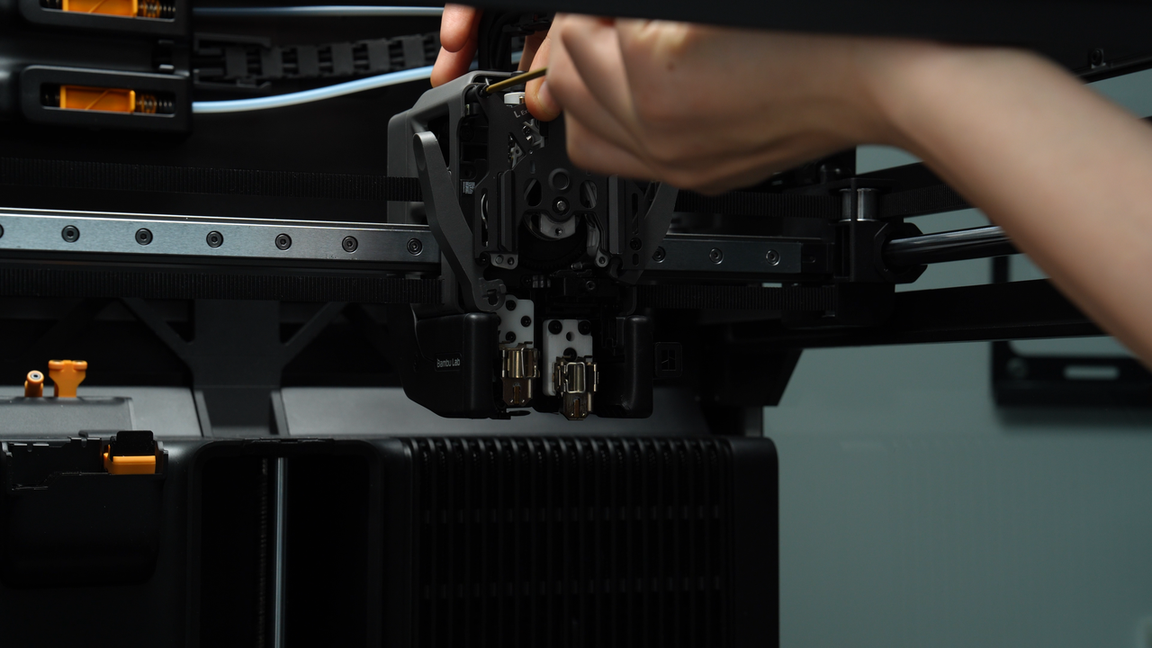

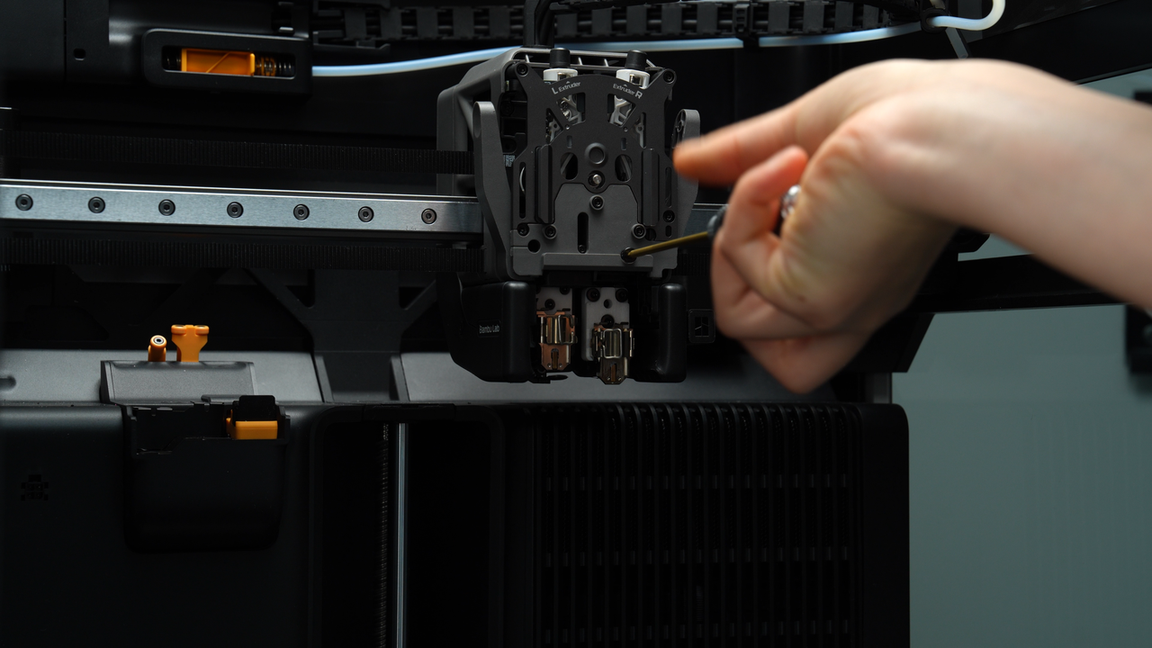

Desenrosque los dos tornillos (M2.5x7) en la cubierta frontal del extrusor. Tenga cuidado al retirar la cubierta frontal del extrusor para evitar que se rompa el cable FPC.
A continuación, libere el pasador del conector FPC (cable flexible) y desconecte el cable del sensor Hall de la cubierta frontal para retirar la cubierta frontal del extrusor.
Pasos de montaje
Paso 1: Instalar la cubierta frontal del extrusor

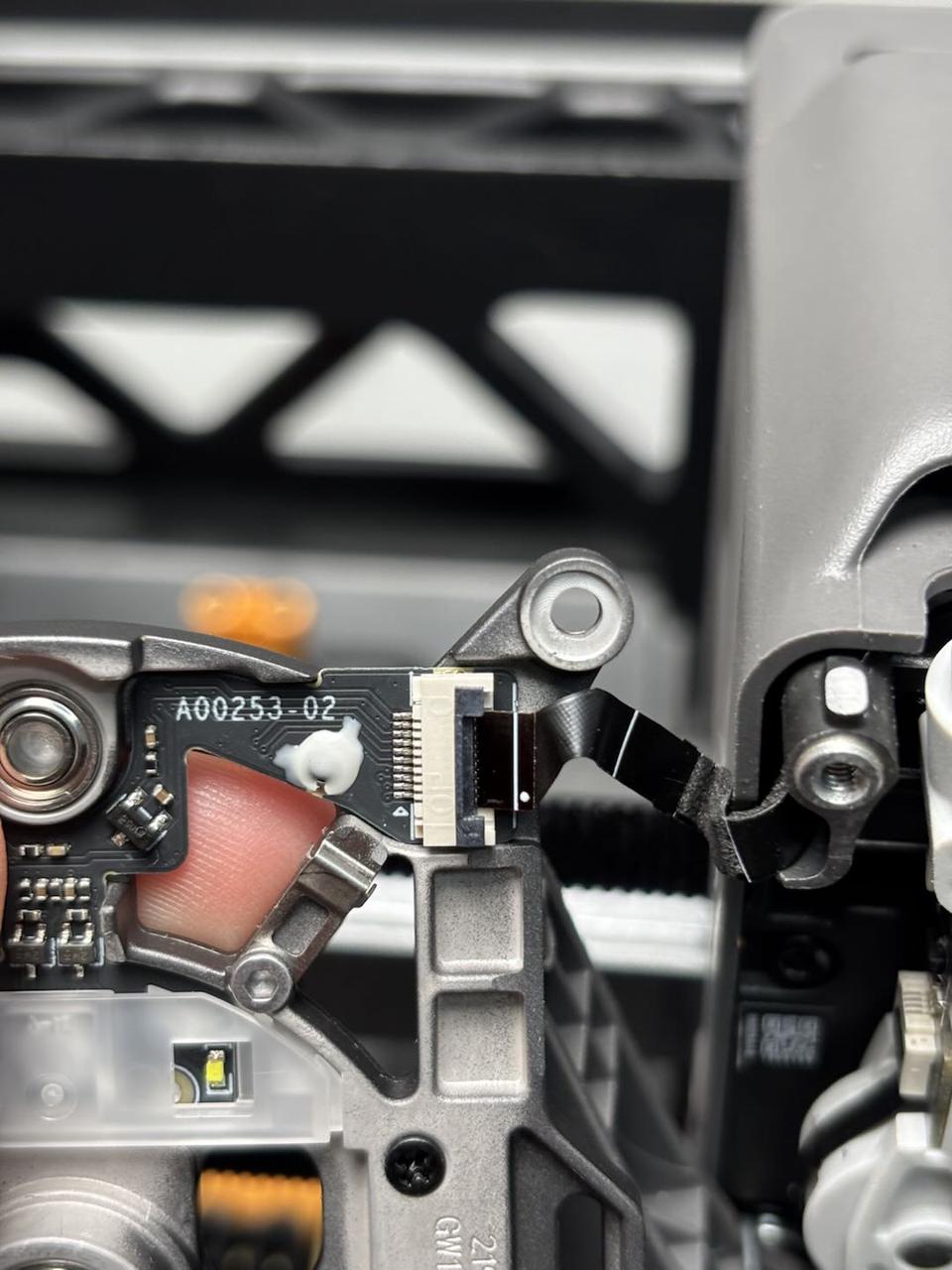

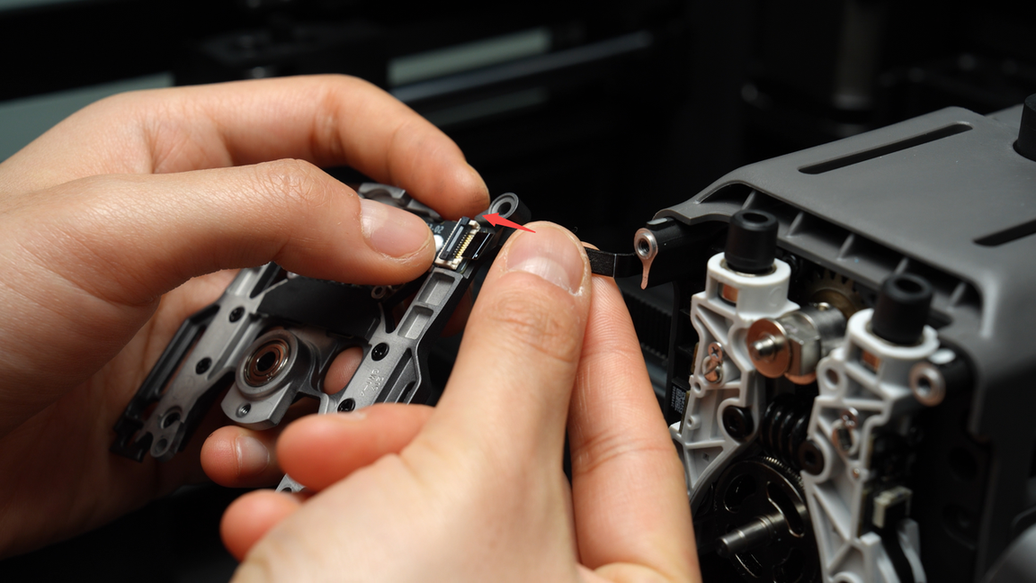

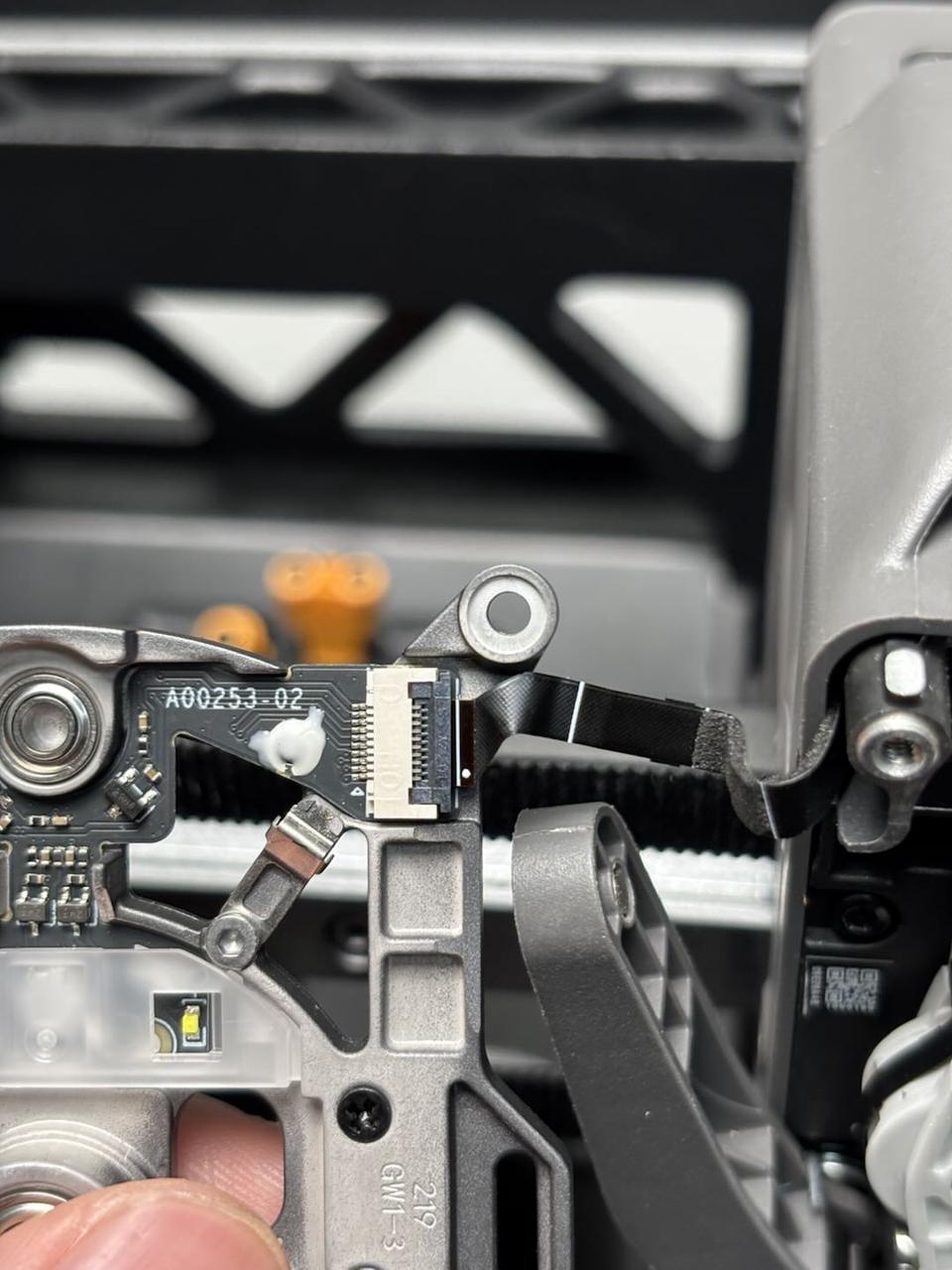

Inserte el cable FPC en el conector de la cubierta frontal del extrusor, asegurándose de que la cabeza del cable FPC esté completamente insertada en el conector antes de bloquearla. La línea blanca en el cable FPC debe estar en posición horizontal, indicando que el cable FPC está insertado correctamente.

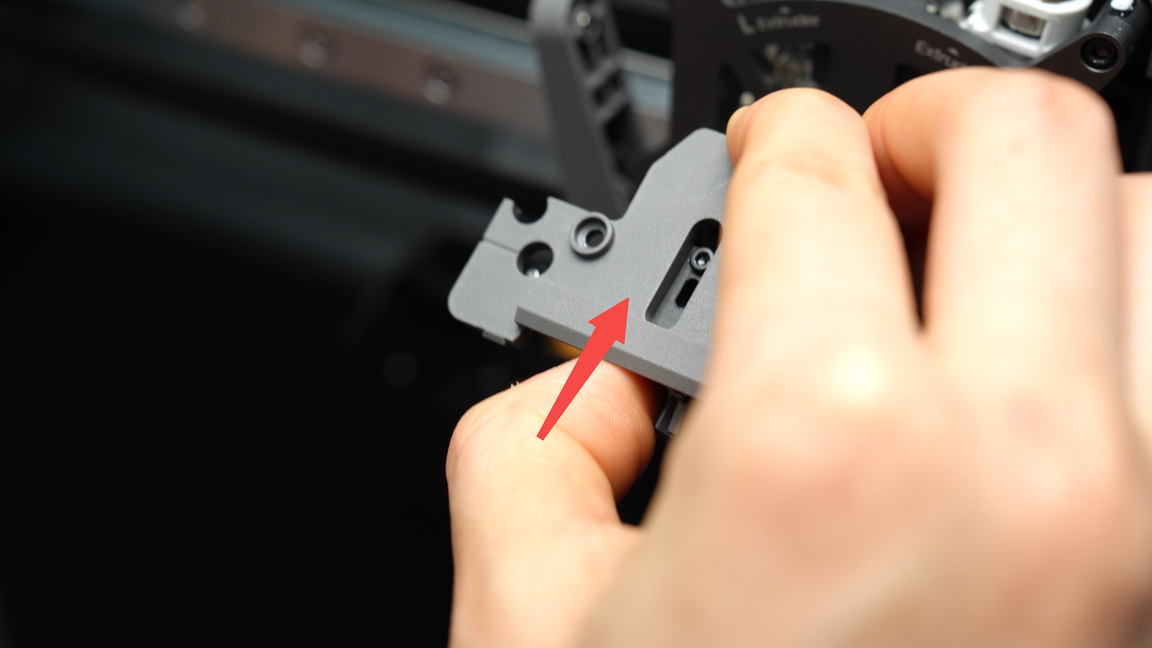

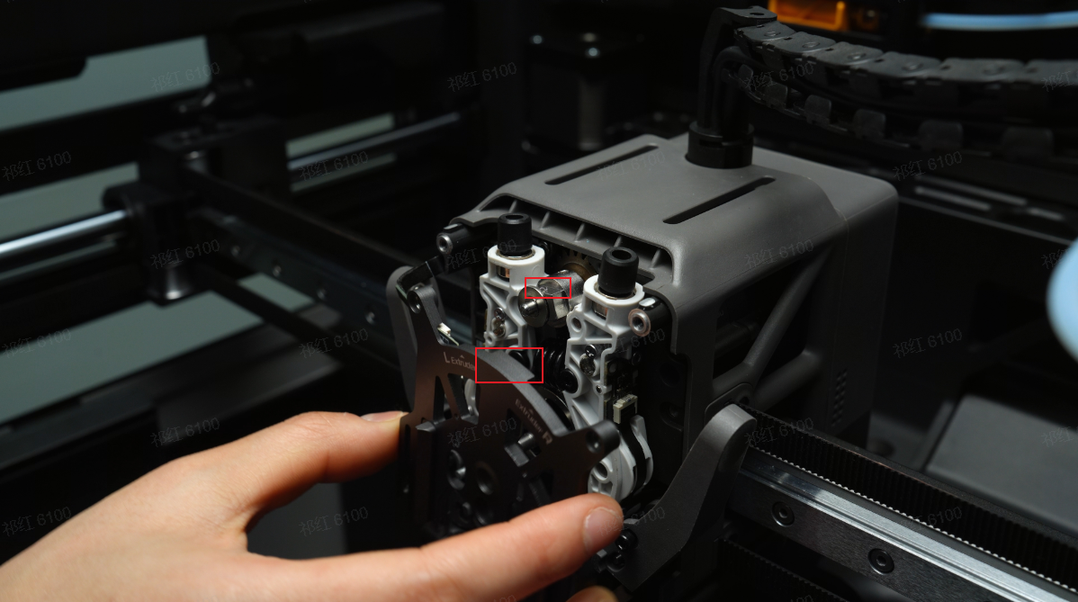

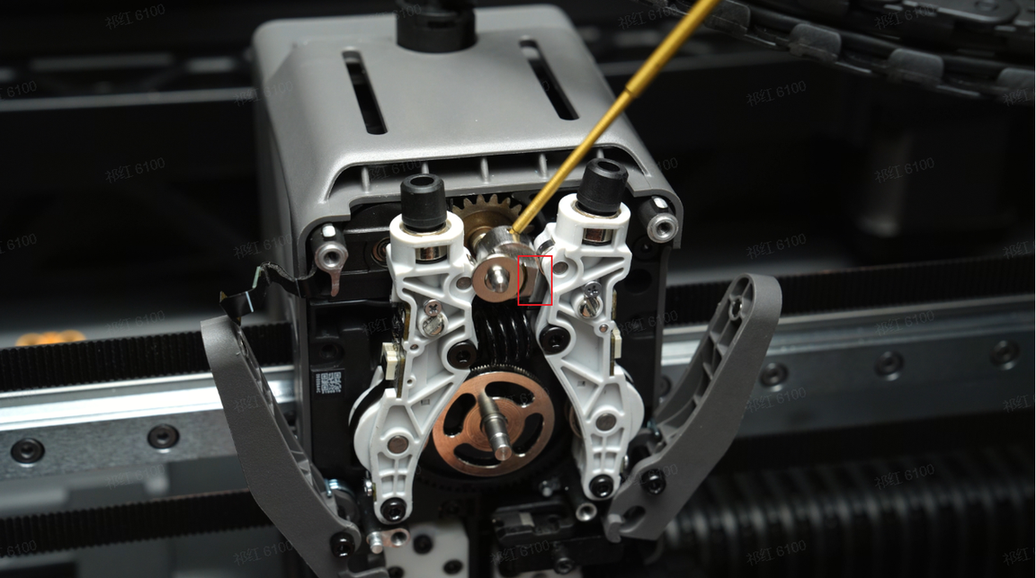

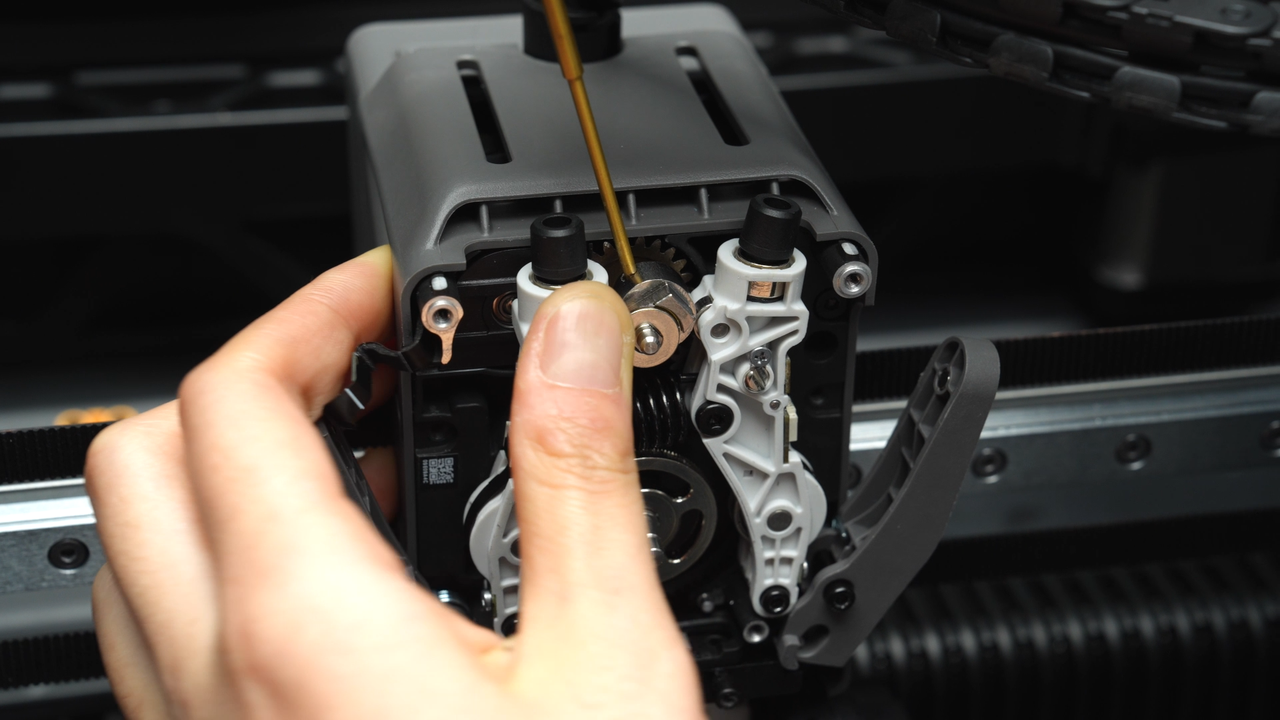

Antes de instalar la cubierta frontal del extrusor, es necesario ajustar el ángulo de la camisa del interruptor del extrusor usando una llave Allen para facilitar la instalación posterior. Inserte la llave Allen en el pequeño agujero de la camisa, sostenga el rodillo del extrusor izquierdo con la mano y gírelo hasta que la superficie de la camisa esté paralela al rodillo del extrusor.
Como se muestra en el recuadro rojo de la figura a continuación en el Ángulo.

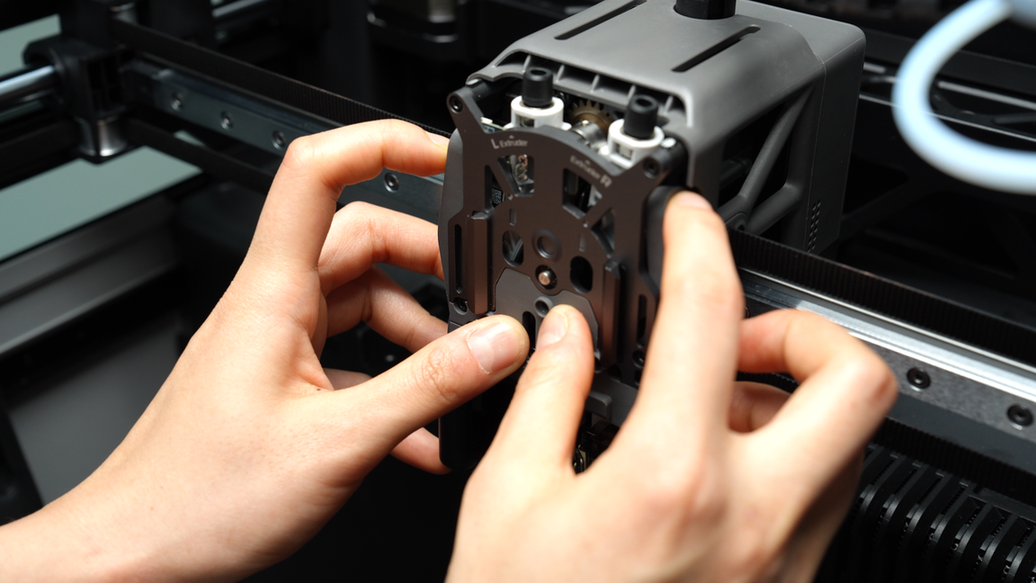

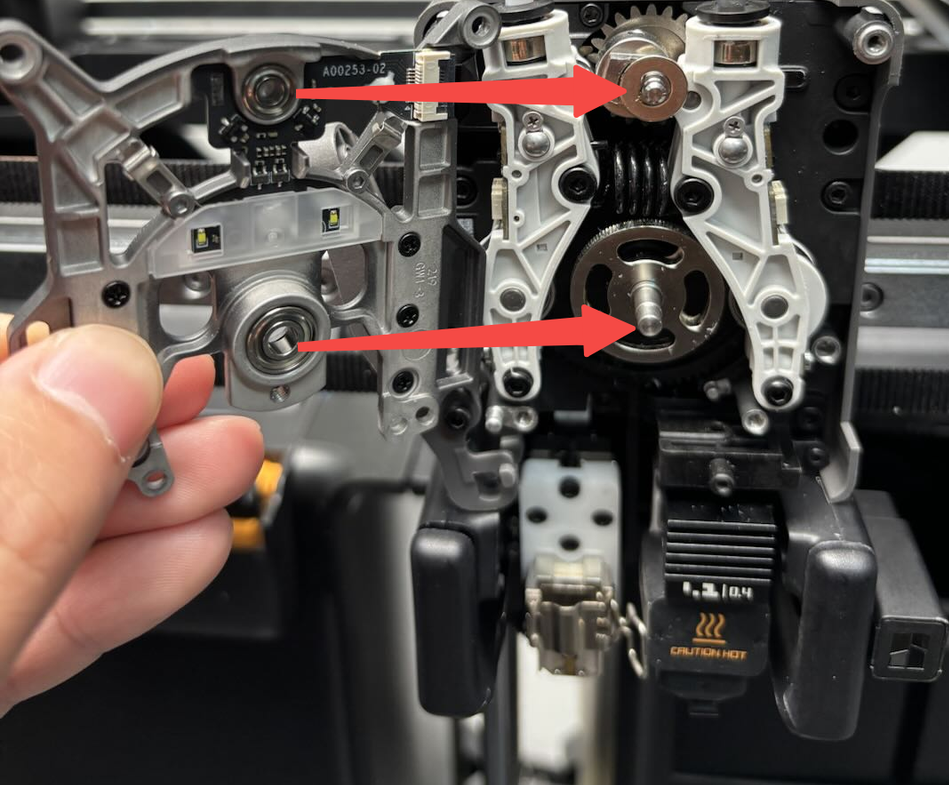

Alinee los cojinetes superior e inferior de la cubierta frontal del extrusor con las posiciones correspondientes en el extrusor, luego instale la cubierta frontal en el extrusor.
Si el cojinete superior no se asienta correctamente, presione suavemente hacia abajo en la camisa para ayudar al cojinete superior a encajar.
Doble el cable FPC lateral, organícelo con cuidado y guárdelo en la ranura lateral del cabezal.

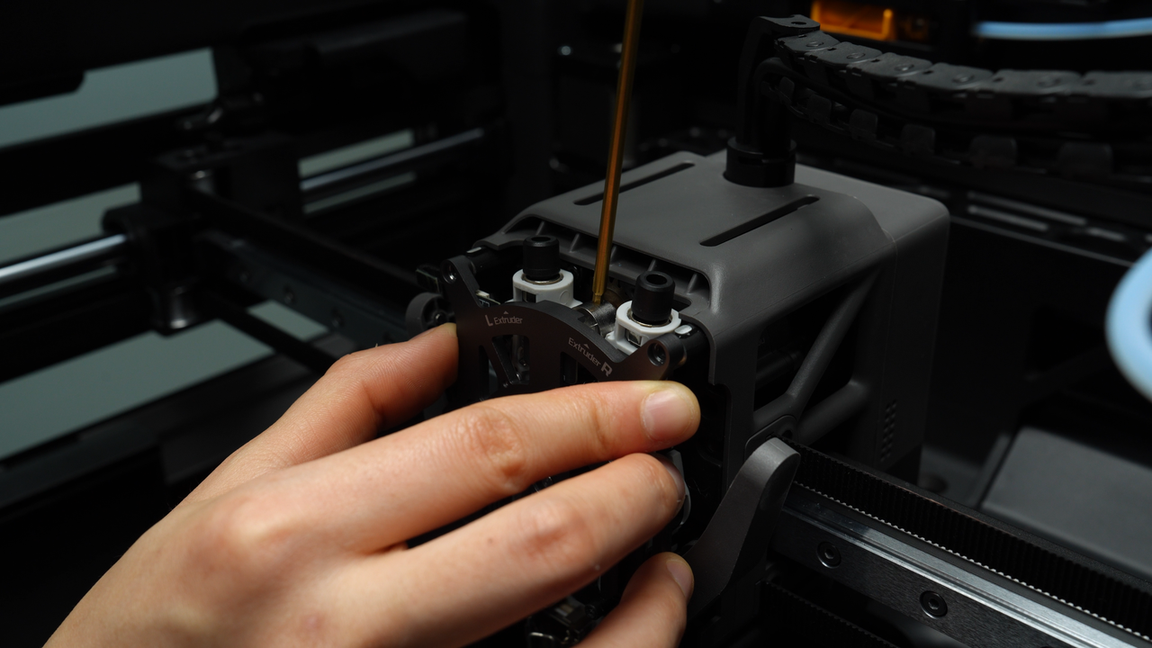

Apriete los dos tornillos (M2.5x7) en la cubierta frontal del extrusor.

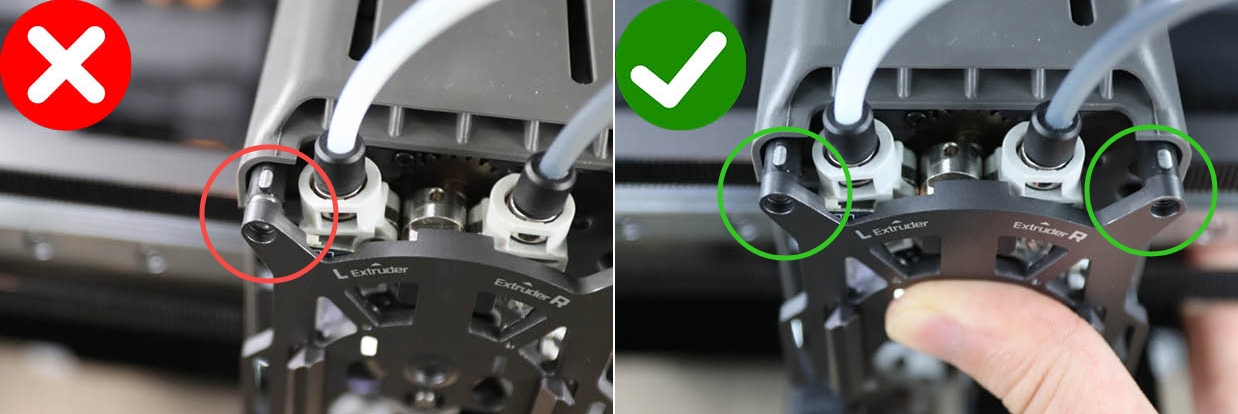

Advertencia: Antes de insertar los tornillos, asegúrese de que los agujeros de ambos lados estén perfectamente alineados. Si un extremo sigue desalineado y se aprieta forzadamente, puede causar que la cubierta frontal del extrusor se agriete. En la imagen a continuación, el lado derecho muestra la situación alineada correctamente mientras que el izquierdo muestra la situación desalineada.
Paso 2: Instalar la guía de filamento del extrusor y el cortador izquierdo

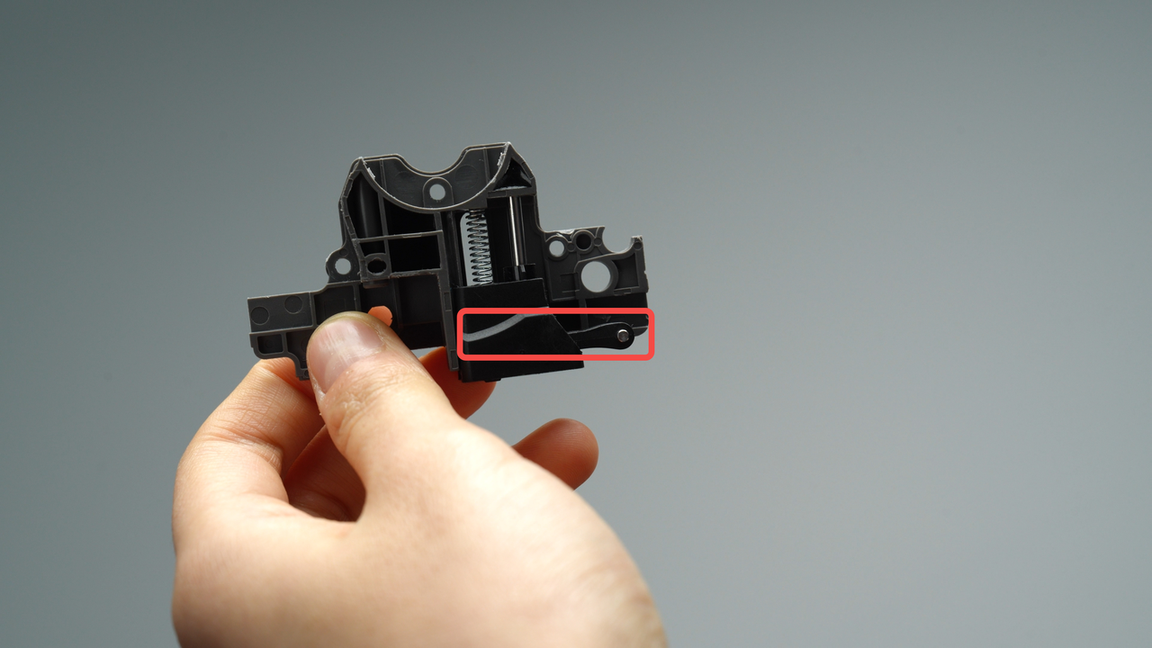

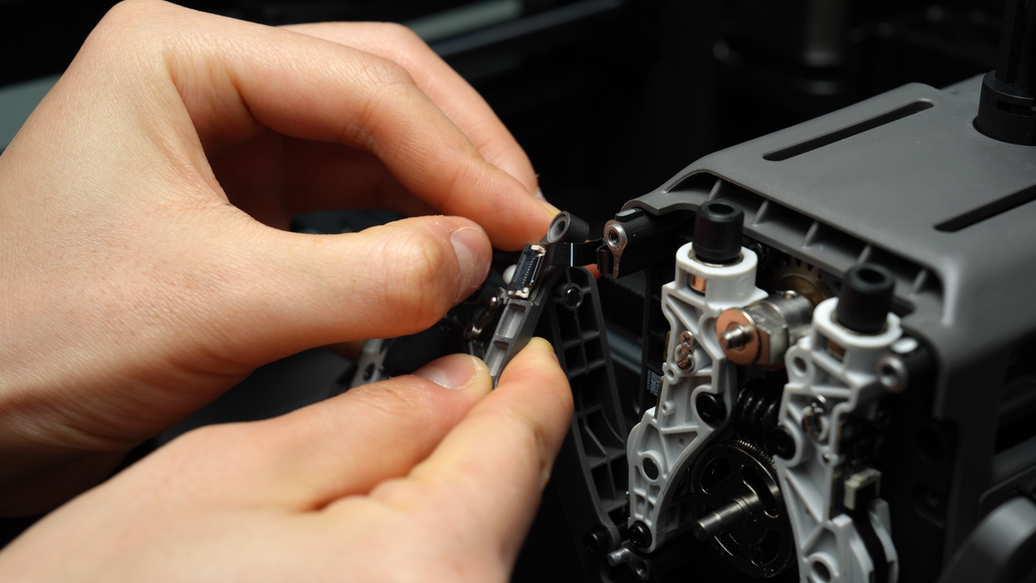

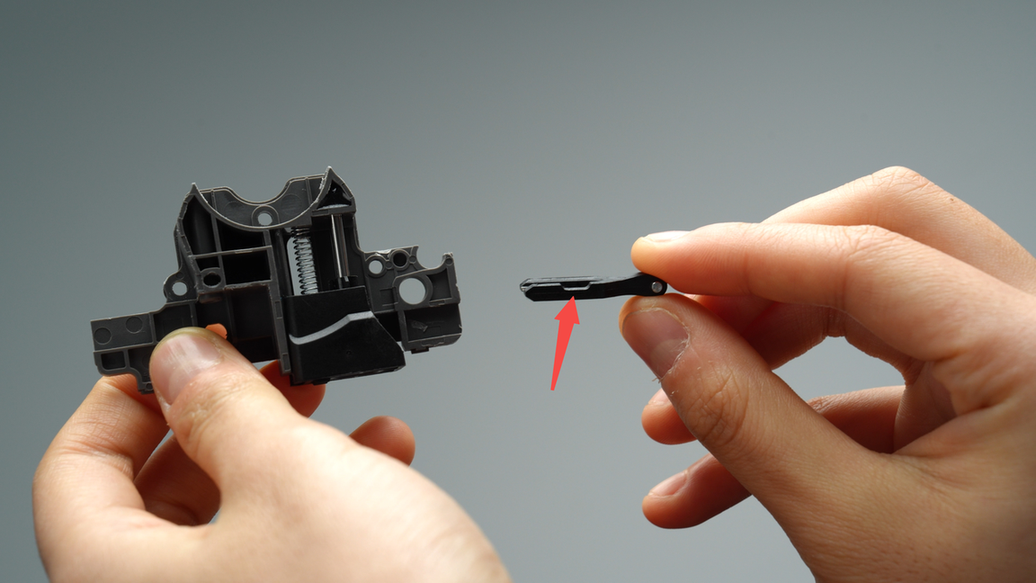

El cortador izquierdo debe instalarse junto con la guía de filamento del extrusor. Asegúrese de que la muesca del cortador izquierdo esté orientada hacia arriba, luego colóquelo en la ranura de corte de la guía de filamento del extrusor.

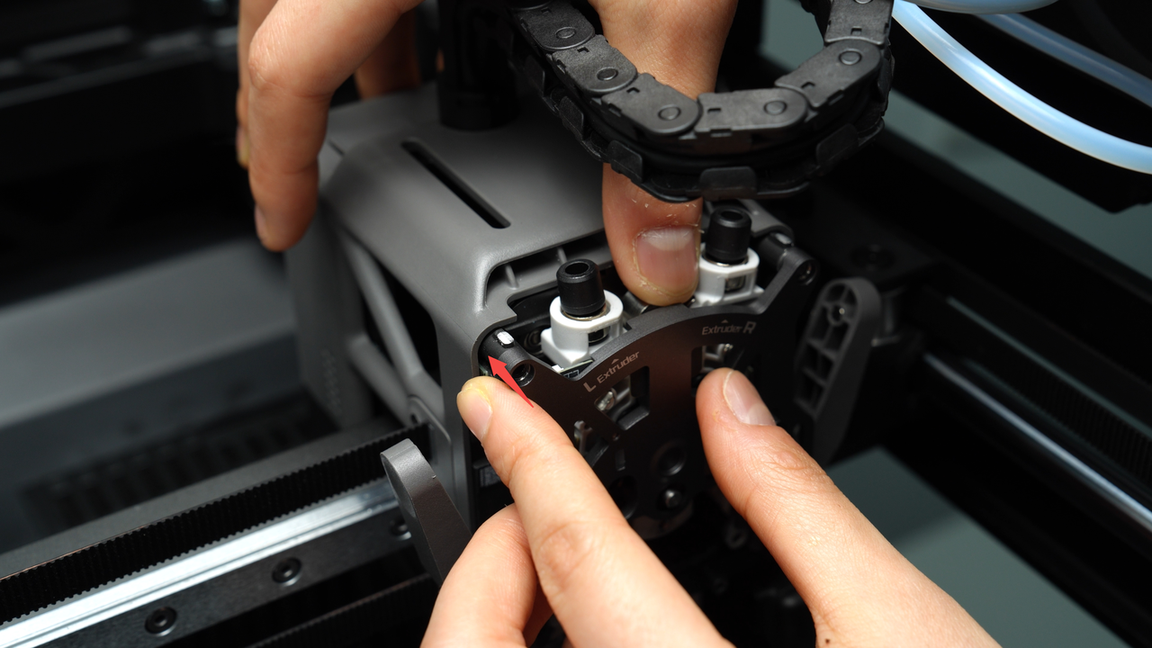

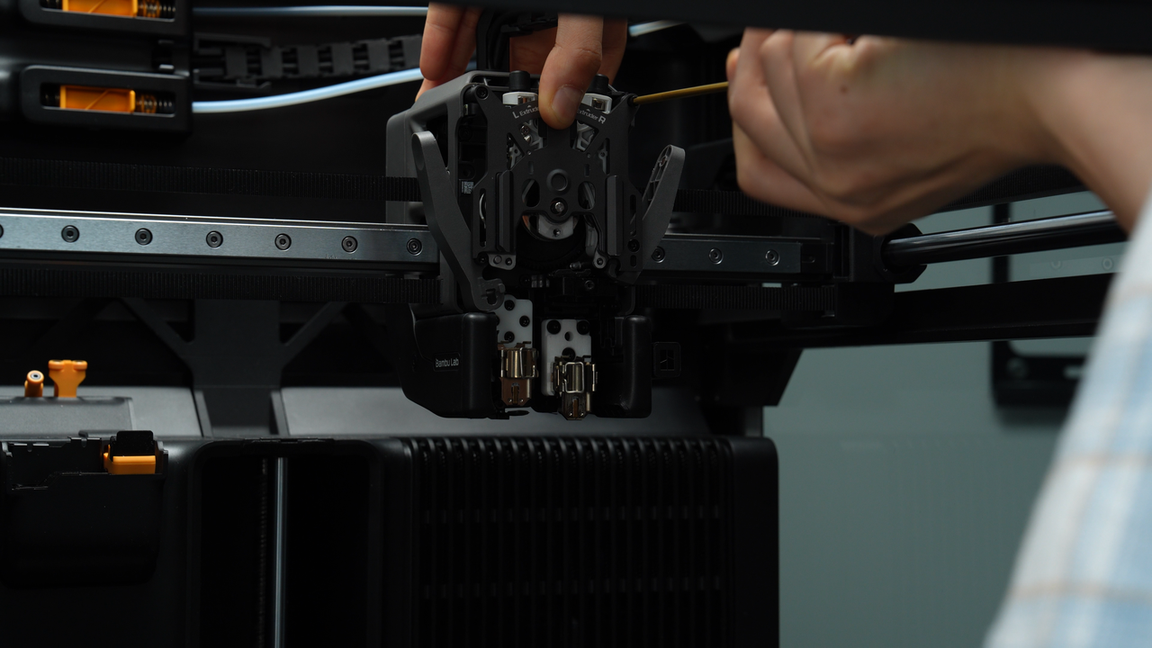

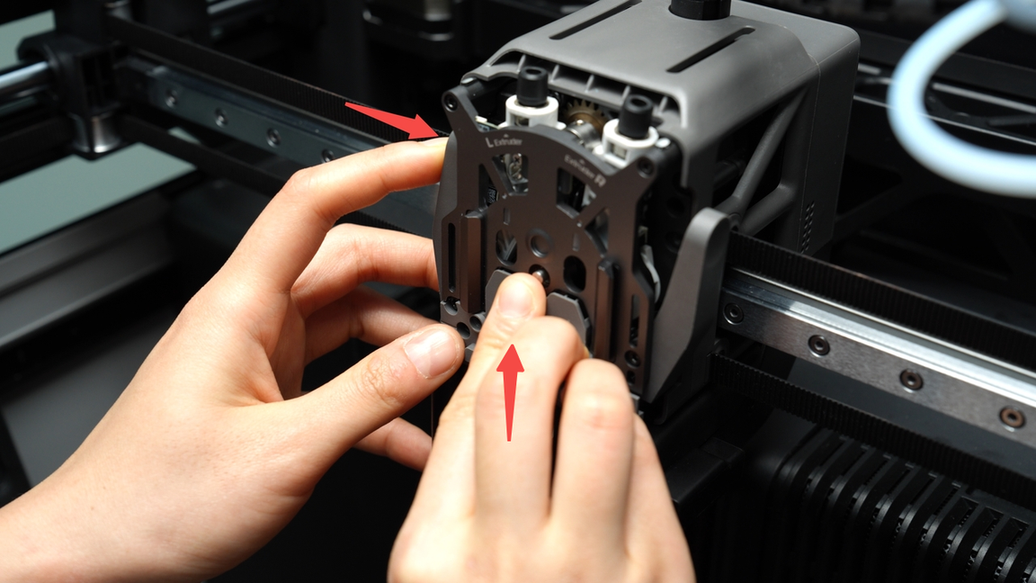

Al instalar la guía de filamento del extrusor, asegúrese de presionar continuamente hacia arriba contra el conector negro del hotend y simultáneamente presionar la palanca del cortador izquierdo, ajustándola a un ángulo adecuado para facilitar la inserción. Luego, instale la guía de filamento del extrusor. Finalmente, presione ambos lados de la palanca del cortador, aplicando fuerza para aplanar completamente la cubierta frontal.
Luego, apriete los cuatro tornillos (M2.5x7 * 3; BT2x6 * 1) en la guía de filamento del extrusor.
Paso 3: Instalar los hotends izquierdos
Igual que en el proceso de desmontaje, si necesita instalar un hotend y el bloqueador de flujo lo obstruye, debe mover primero la varilla de conexión del bloqueador de flujo para desplazar el bloqueador antes de proceder con la instalación. Esto evita doblar accidentalmente el bloqueador de flujo al retirar el hotend.
Al moverlo, el bloqueador de flujo podría no desengancharse completamente de inmediato debido a la posición inclinada de la palanca. En estos casos, debe realizarse un movimiento brusco seguido de ajustes finos para asegurar que el bloqueador de flujo esté completamente en su lugar.

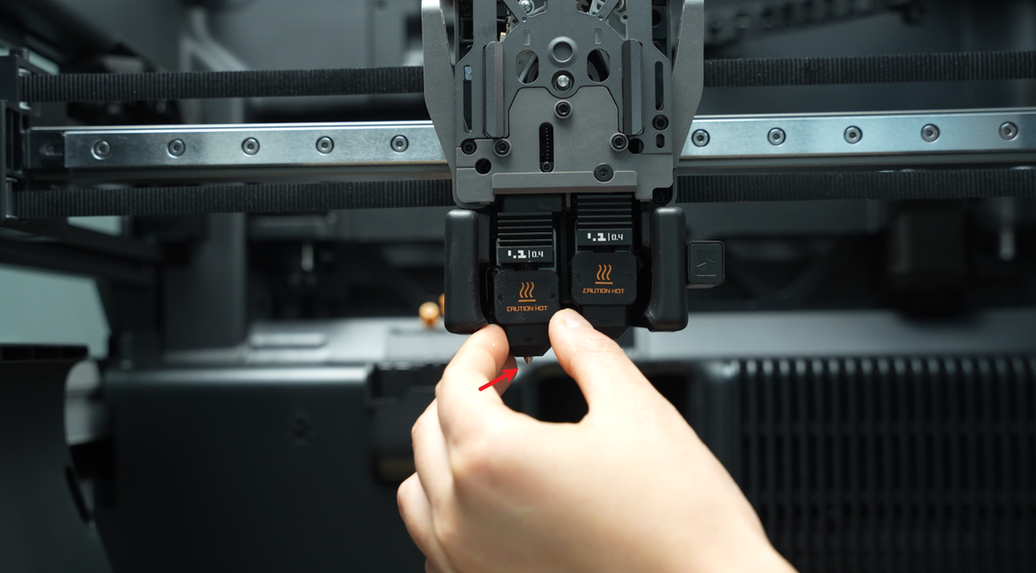

Mueva la varilla de conexión del bloqueador de flujo para desplazar el bloqueador hacia el otro lado, luego instale la boquilla izquierda. Bloquee el pasador de la boquilla y coloque la calceta de silicona.
Tenga en cuenta que al instalar la calceta de silicona en el hotend izquierdo, asegúrese de que la calceta no esté inclinada para evitar deformar el deflector adyacente.
Mueva la varilla de conexión del bloqueador de flujo para desplazar el bloqueador de flujo al otro lado, luego instale la boquilla izquierda. Bloquee el enganche de la boquilla y coloque la fundita de silicona.
Tenga en cuenta que al instalar la fundita de silicona en el hotend izquierdo, asegúrese de que la fundita no esté inclinada para evitar la deformación de la barrera adyacente.
Paso 4: Instalar la cubierta frontal del cabezal
Al reinstalar la cubierta frontal del cabezal, colóquela primero debajo del extrusor y luego empuje hacia atrás para asegurar la cubierta frontal en su lugar.
Verificar la Funcionalidad

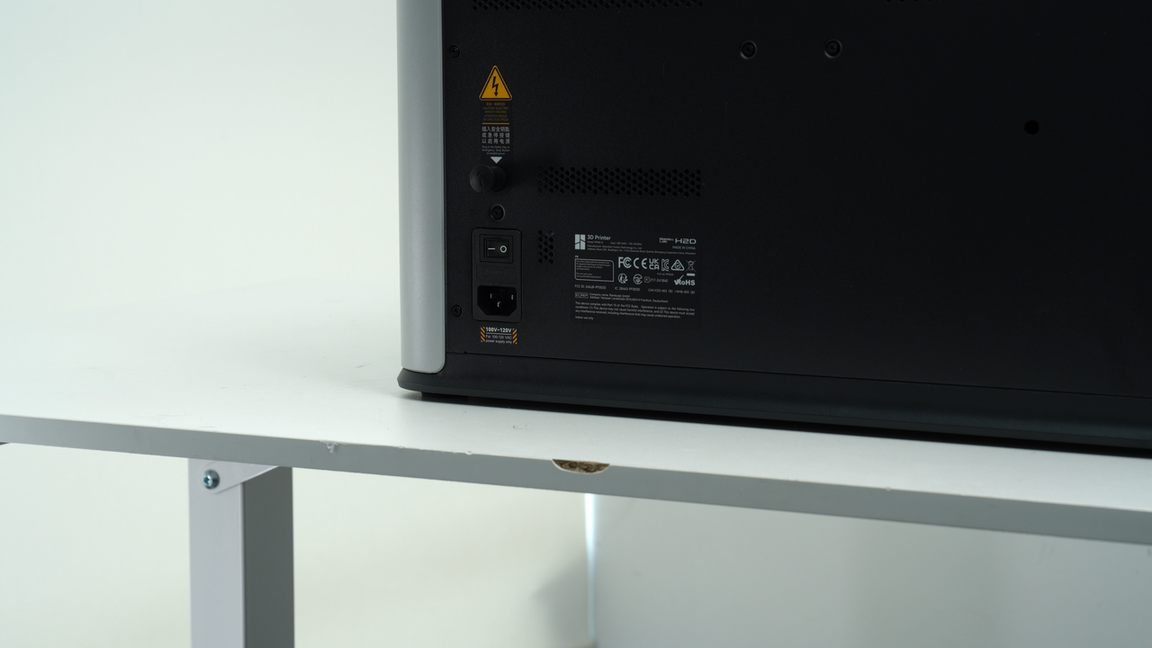

Conecte la alimentación y encienda la impresora. Si no aparecen mensajes de error, la instalación fue exitosa.
