Esta guía se aplica al conector neumático ubicado en los siguientes componentes.
Haga clic en el enlace para saltar a la sección correspondiente:
¿Cuándo necesitas reemplazarlo?
Es posible que necesites reemplazar el conector neumático cuando enfrentes las siguientes situaciones:
- El tubo PTFE no puede asegurarse. Por ejemplo, el tubo PTFE no puede fijarse al extrusor.
- El filamento no puede pasar a través del conector neumático. Por ejemplo, el filamento no puede pasar por el buffer (como se muestra en la imagen a continuación, podría deberse a daños internos en el conector neumático).
- El conector neumático está dañado.
Todos los conectores neumáticos de la impresora y el AMS son de la misma especificación.

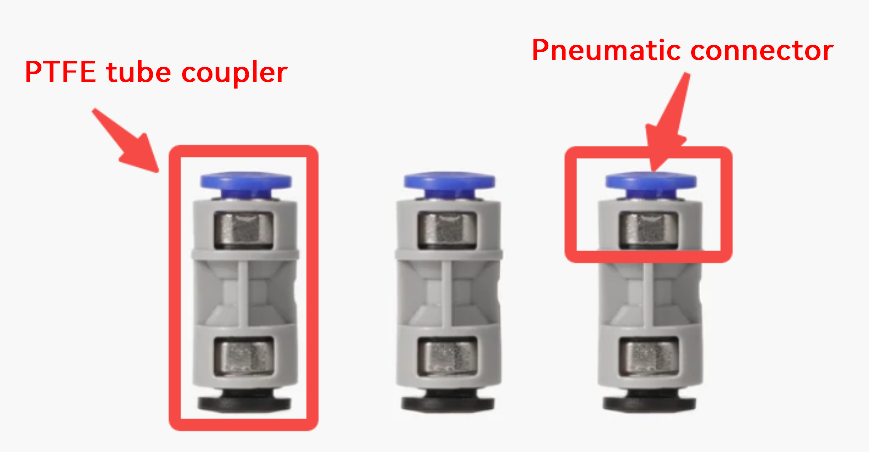

Cómo retirar el conector neumático del acoplador de tubo PTFE

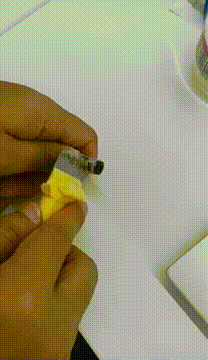

Si tienes un acoplador de tubo PTFE, puedes usar un destornillador plano para extraer el conector neumático y luego instalarlo en la posición deseada.
Si necesitas reemplazar el conector neumático del acoplador de tubo PTFE en la placa posterior H2D, consulta el Paso 3 en el siguiente enlace: Reemplazar acoplador de tubo PTFE H2D
El procedimiento completo es el siguiente:

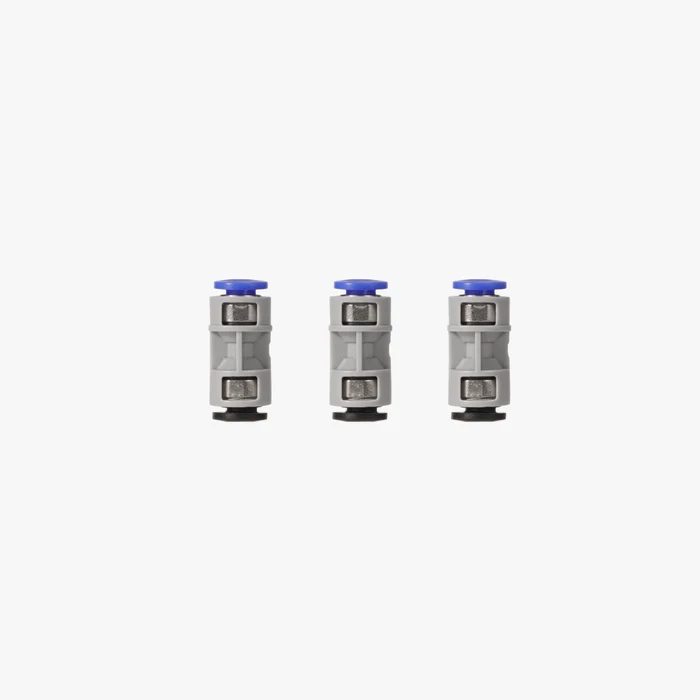

¿Cómo comprar el acoplador de tubo PTFE?
Puedes adquirirlo en nuestra tienda aquí: Acoplador de tubo PTFE
Reemplazo del conector neumático del interruptor Hall
1. Retire el interruptor Hall del extrusor.
Montaje del sensor de filamento y cortador del extrusor | Bambu Lab Wiki | X1C
Reemplazo del sensor de filamento del extrusor | Bambu Lab Wiki | P1S/P1P
2. Empuje el conector neumático hacia afuera desde el lado de la traba (si es difícil de retirar, puedes usar un destornillador plano para extraerlo).
3. Inserte el nuevo conector neumático desde el lado (nota: la parte inferior del conector neumático debe instalarse completamente).
4. Instale el interruptor Hall de nuevo en el extrusor.
Montaje del sensor de filamento y cortador del extrusor | Bambu Lab Wiki | X1C
Reemplazo del sensor de filamento del extrusor | Bambu Lab Wiki | P1S/P1P
Reemplazo del conector neumático del buffer de filamento X/P Series

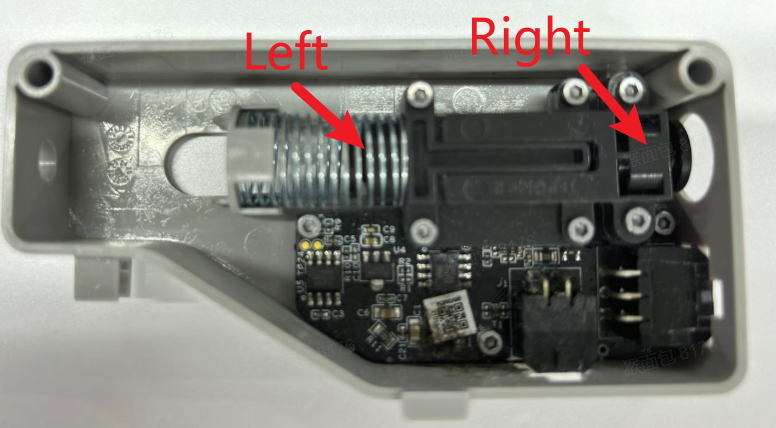

Hay dos conectores neumáticos en el buffer, como se muestra en el diagrama a continuación, uno a la derecha y otro a la izquierda:
Reemplazo del conector neumático del buffer X/P Series (lado derecho)
1. Retire el buffer de la parte trasera de la impresora.

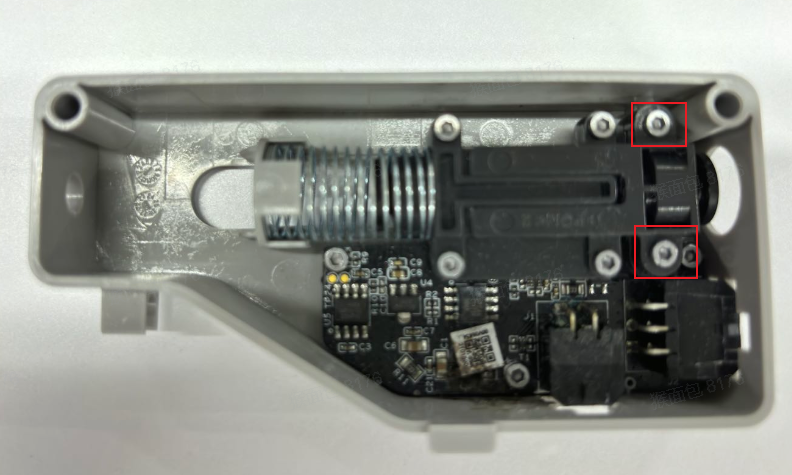

2. Desenrosque los dos tornillos mostrados en el diagrama.
3. Retire la cubierta superior.

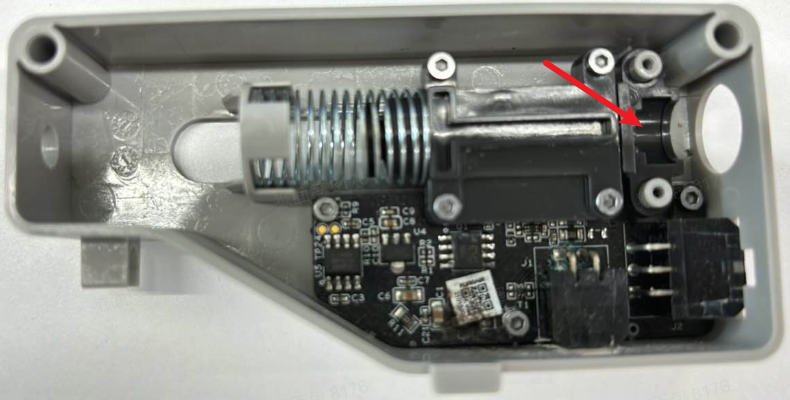

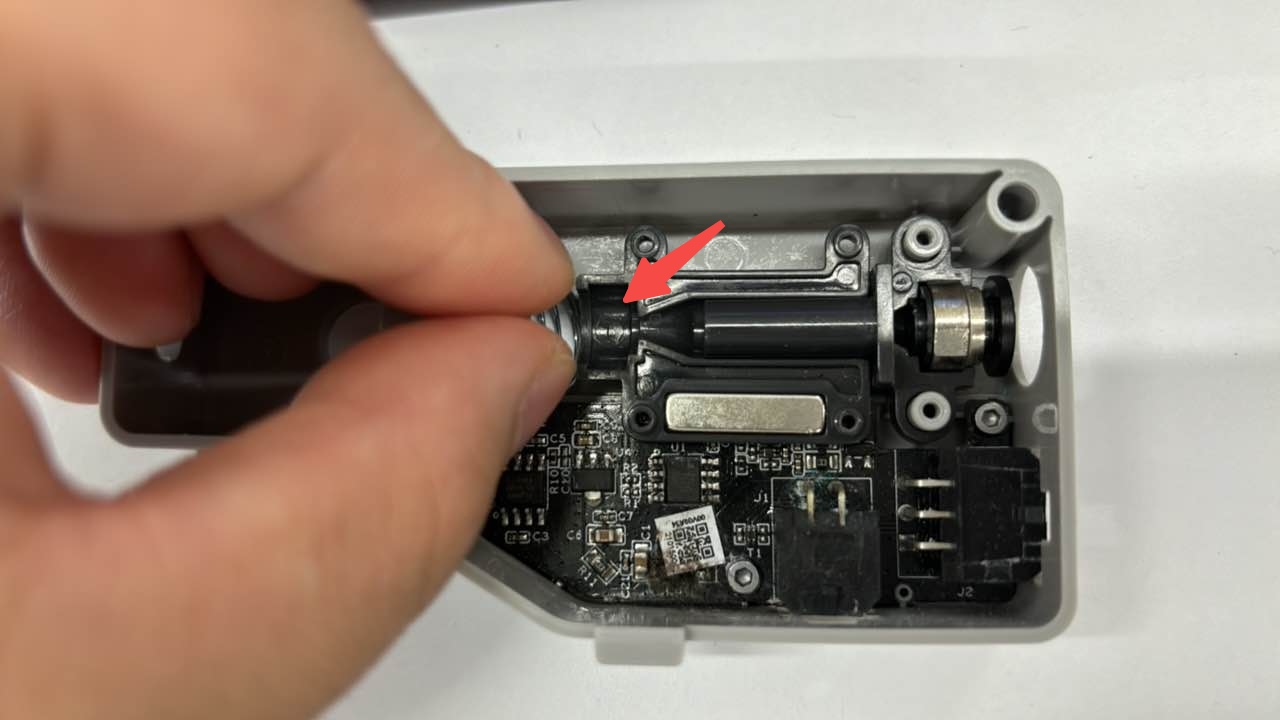

4. Extraiga el conector neumático.

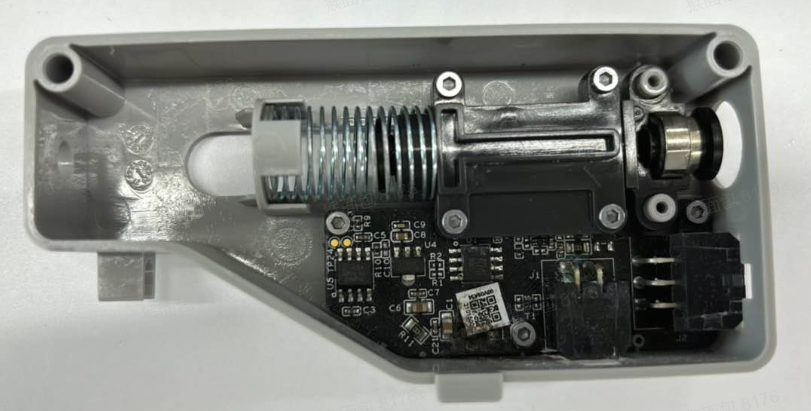

5. Instale el nuevo conector neumático.
6. Instale la cubierta superior y apriete los dos tornillos.
7. Instale el buffer de nuevo en la impresora.
Reemplazo del conector neumático del buffer X/P Series (lado izquierdo)
1. Retire el buffer de la parte trasera de la impresora.

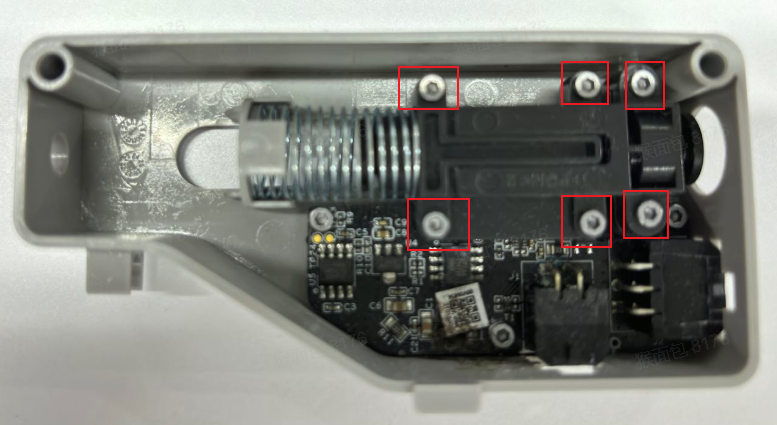

2. Desenrosque los seis tornillos mostrados en el diagrama y retire la cubierta superior.
3. Mantenga presionada la muelle.

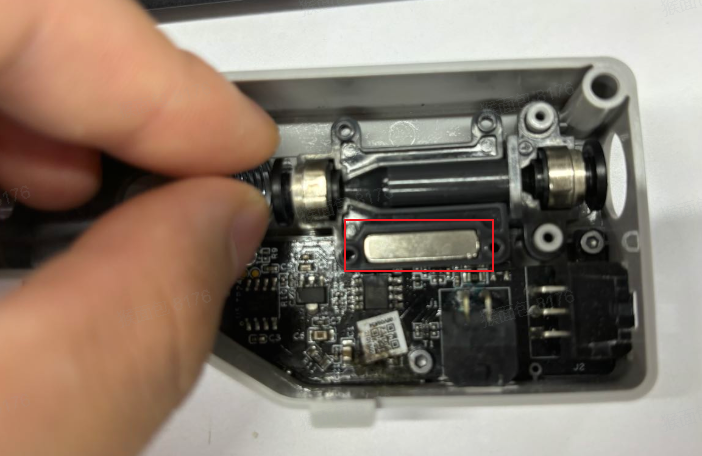

4. Retire la cubierta superior (nota: tenga cuidado de no retirar el imán mostrado en el diagrama junto con la cubierta superior).
5. Reemplace el conector neumático.

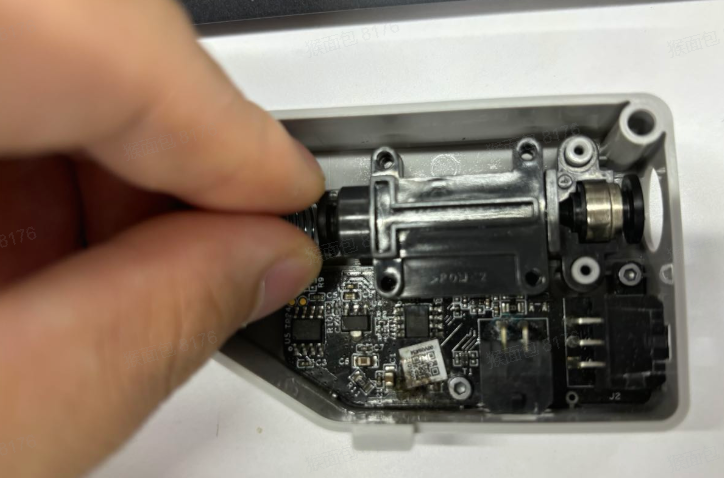

6. Instale la cubierta superior.
7. Suelte la muelle e instale la cubierta superior, apretando los seis tornillos uno por uno.
8. Instale el buffer en la impresora.
Reemplazo del conector neumático del buffer H Series
1. Retire el buffer de la parte trasera de la impresora.
Reemplazar buffer y cable de filamento H2D / H2C Reemplazar buffer y cable de filamento H2S

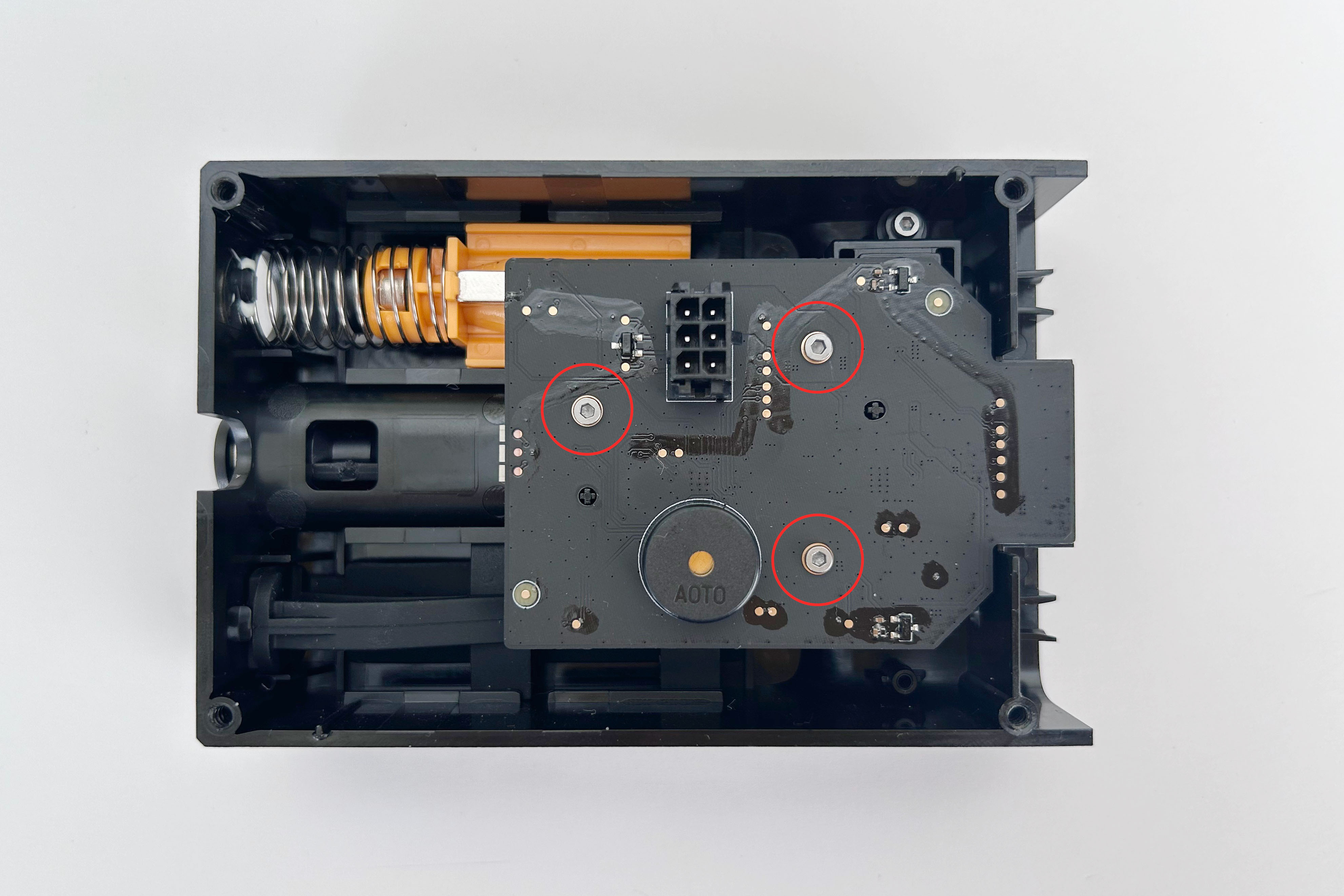

2. Retire los tres tornillos mostrados en la figura y quite la placa de circuitos.
3. Retire los dos tornillos y el imán como se muestra.
4. Retire el conjunto del conector neumático.
5. Retire el conector neumático.

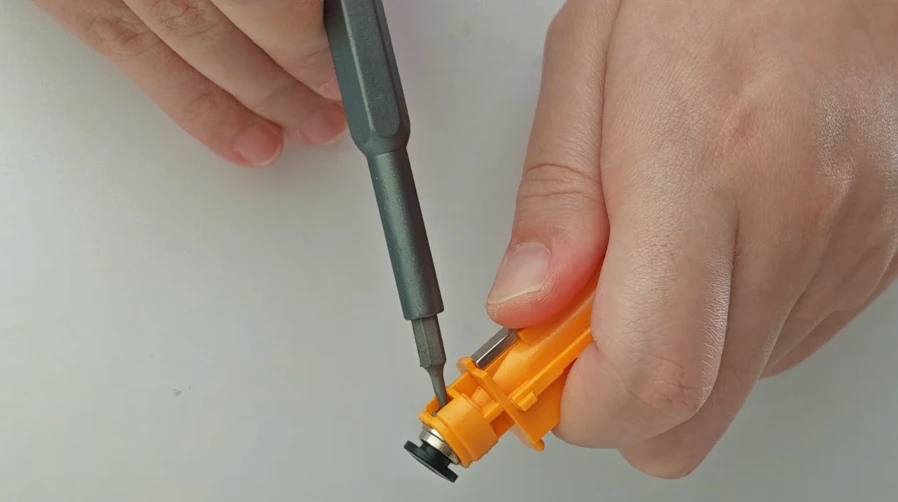

Use una espátula o un destornillador plano para retirar el acoplador neumático.
6. Instale el conector neumático.

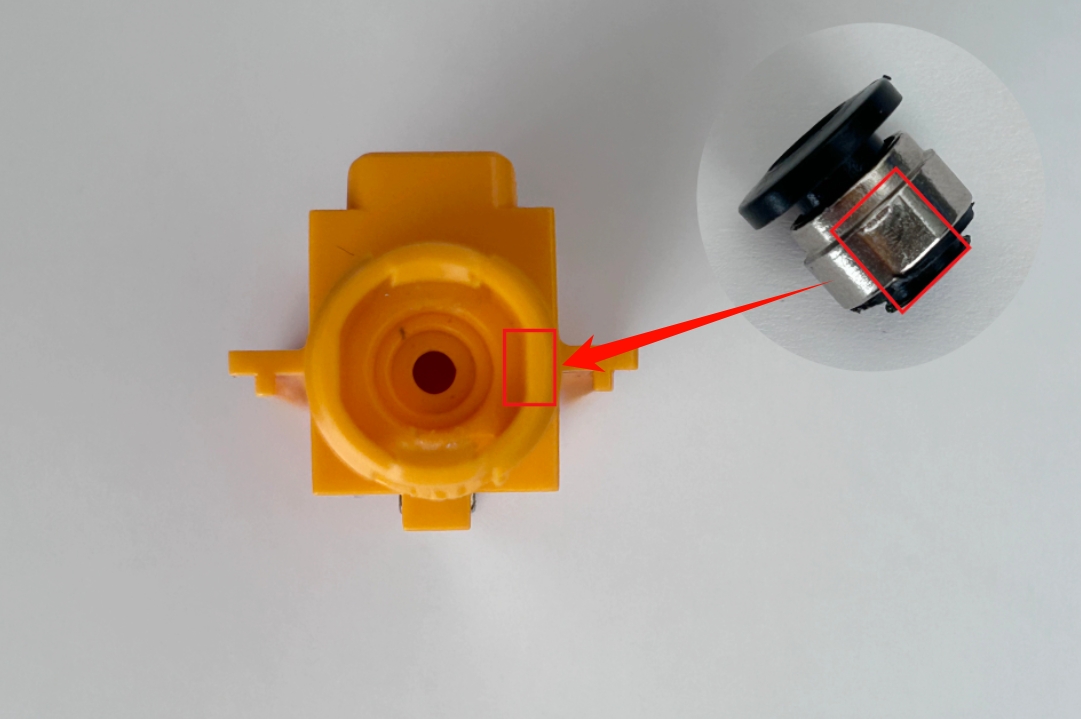

Nota: Al reemplazar el acoplador neumático, alinee el lado plano del acoplador con la posición mostrada en la figura derecha.
7. Instale el conjunto del conector neumático.
Para instalar el conjunto del acoplador, alinee con la ranura mostrada en la imagen a continuación, muévalo hacia la izquierda junto con la muelle y luego instale las piezas restantes.
8. Apriete nuevamente los dos tornillos mostrados e instale la muelle y el imán
Nota: Preste atención a la dirección de instalación del imán trapezoidal rojo marcado en la figura siguiente. Se recomienda utilizar una llave hexagonal H2.0 para ayudar con la instalación. Consulte la figura en la esquina inferior izquierda para el método de instalación.
9. Instalar la placa de circuito y apretar nuevamente los tres tornillos
10. Instalar el buffer en la impresora
Reemplazar el buffer y cable de filamento H2D Reemplazar el buffer y cable de filamento H2S
Reemplazo del conector neumático del hub AMS
1. Retirar el hub AMS de la impresora
Según el video a continuación, retire el hub AMS de la impresora y desconecte sus cables de conexión y el tubo de filamento de cada AMS.
2. Desmontar el hub AMS
Desenrosque tres tornillos con una llave hexagonal H1.5 como se muestra en la figura siguiente, y luego extraiga el conjunto de placa.
Retire el acoplamiento del tubo de filamento en el lado derecho, retire cuatro tornillos para abrir la tapa y reemplace las piezas dañadas.
(Paso opcional) Si el conector neumático en el lado derecho de la figura anterior está dañado, proceda a retirar los cuatro tornillos y reemplazar el conector neumático.

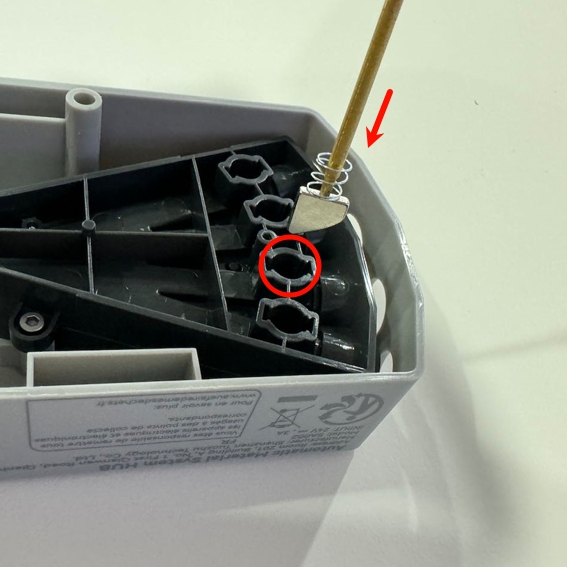

Nota: Si el imán del hub se cae durante la desmontaje, puede instalarlo con la ayuda de una llave Allen y consultar la imagen siguiente.
3. Montar el hub AMS
(Paso opcional) Inserte el nuevo conector neumático en el conjunto, luego cierre las dos componentes juntas y apriete los cuatro tornillos.
Vuelva a instalar los conectores de tubo, cierre la tapa y fije con cuatro tornillos. Luego, instale el conjunto de acoplamiento del tubo en el lado derecho.
Instale el conjunto de placa en la carcasa, confirme que el resorte esté instalado en su lugar, y luego conecte el tubo PTFE en el lado derecho.
4. Instalar el hub AMS en la impresora
Consulte la segunda parte del video en el Paso 1 anterior para instalar el hub AMS en la impresora, y conéctelo a cada AMS utilizando tubos PTFE.
Para más precauciones y detalles, consulte la siguiente Wiki: Conectar el hub AMS y multi-AMS
Reemplazo del conector neumático del hub interno de filamento AMS
Existen un total de cinco conectores neumáticos en el hub interno de filamento AMS, cuatro de los cuales se conectan a los cuatro alimentadores, y un conector neumático está conectado al buffer mediante un tubo PTFE.
Si uno de los conectores neumáticos está dañado y no puede asegurar el tubo PTFE, puede consultar el siguiente método para desmontar el hub interno de filamento AMS y reemplazar el nuevo conector neumático.
1. Desmontar el hub interno de filamento AMS.
Consulte las instrucciones para reemplazar el hub interno de filamento AMS para retirar y separar el motor del AMS.
Reemplazar el hub interno de filamento AMS | Bambu Lab Wiki
2. Retirar los botones del hub interno de filamento AMS.
Desbloquee las cuatro garras del componente de unión en T y retire los botones del hub interno de filamento AMS.
3. Retirar la rueda de accionamiento del hub interno de filamento AMS.
Utilice una llave hexagonal H1.5 para retirar los cuatro tornillos y retire la tapa protectora y la rueda de accionamiento.
4. Separar las cubiertas superior e inferior del hub interno de filamento AMS.
Utilice una llave hexagonal H1.5 para retirar los seis tornillos y separar las cubiertas superior e inferior del hub interno de filamento AMS. (Nota: tenga cuidado al desmontar para evitar que los conectores neumáticos se suelten.)
5. Reemplazar el conector neumático correspondiente.

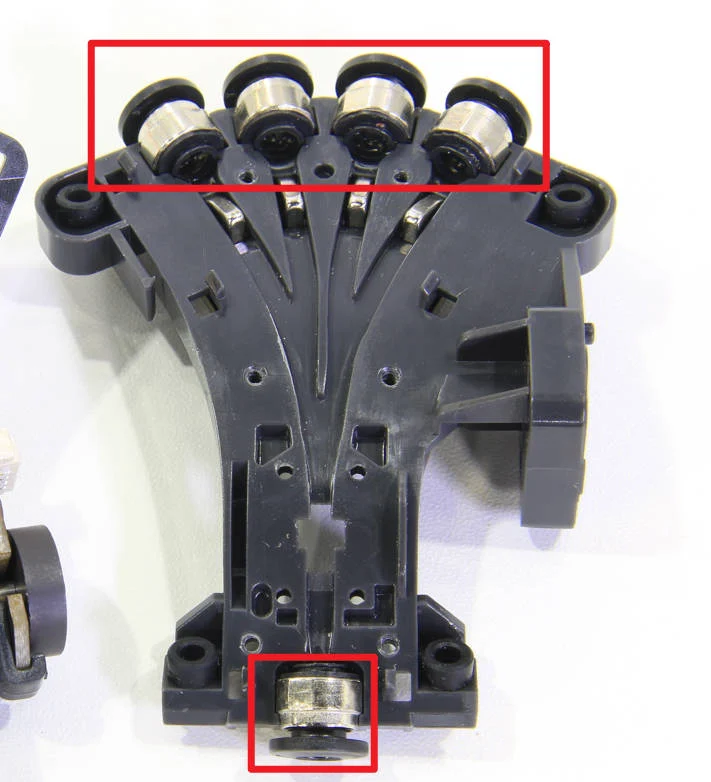

Si alguno de los conectores neumáticos mostrados en la figura siguiente está dañado, retire el conector neumático correspondiente y reemplácelo por uno nuevo.
6. Montar las cubiertas superior e inferior del hub interno de filamento AMS.
Las cubiertas superior e inferior del hub interno de filamento AMS pueden asegurarse inicialmente con seis garras, y luego fijarse con seis tornillos.
7. Instalar la rueda de accionamiento del hub interno de filamento AMS.
Instale la rueda de accionamiento y la tapa protectora del hub interno de filamento AMS, y fíjelas con cuatro tornillos.
8. Instalar los botones del hub interno de filamento AMS.
Ajuste los botones del hub interno de filamento AMS en sus respectivas posiciones, presione los botones para asegurar un funcionamiento suave.
9. Instalar el componente del hub interno de filamento AMS.
Consulte las instrucciones para reemplazar el hub interno de filamento AMS para instalar el motor en el componente de unión en T, y luego ensamble el AMS.
Reemplazar el hub interno de filamento AMS | Bambu Lab Wiki
Reemplazo del conector neumático del hub interno de filamento AMS 2 Pro
Existe un conector neumático en el hub interno de filamento AMS, el cual está conectado al buffer mediante un tubo PTFE.
Si el conector neumático está dañado y no puede asegurar el tubo PTFE, puede consultar el siguiente método para desmontar el hub interno de filamento AMS y reemplazar el nuevo conector neumático.
1. Desmontar el hub interno de filamento AMS 2 Pro.
Consulte las instrucciones para reemplazar la unidad interna del hub AMS 2 Pro para separar el hub interno del AMS 2 Pro sin retirar el motor.
Reemplazar la unidad interna del hub AMS 2 Pro y el motor del hub interno | Bambu Lab Wiki

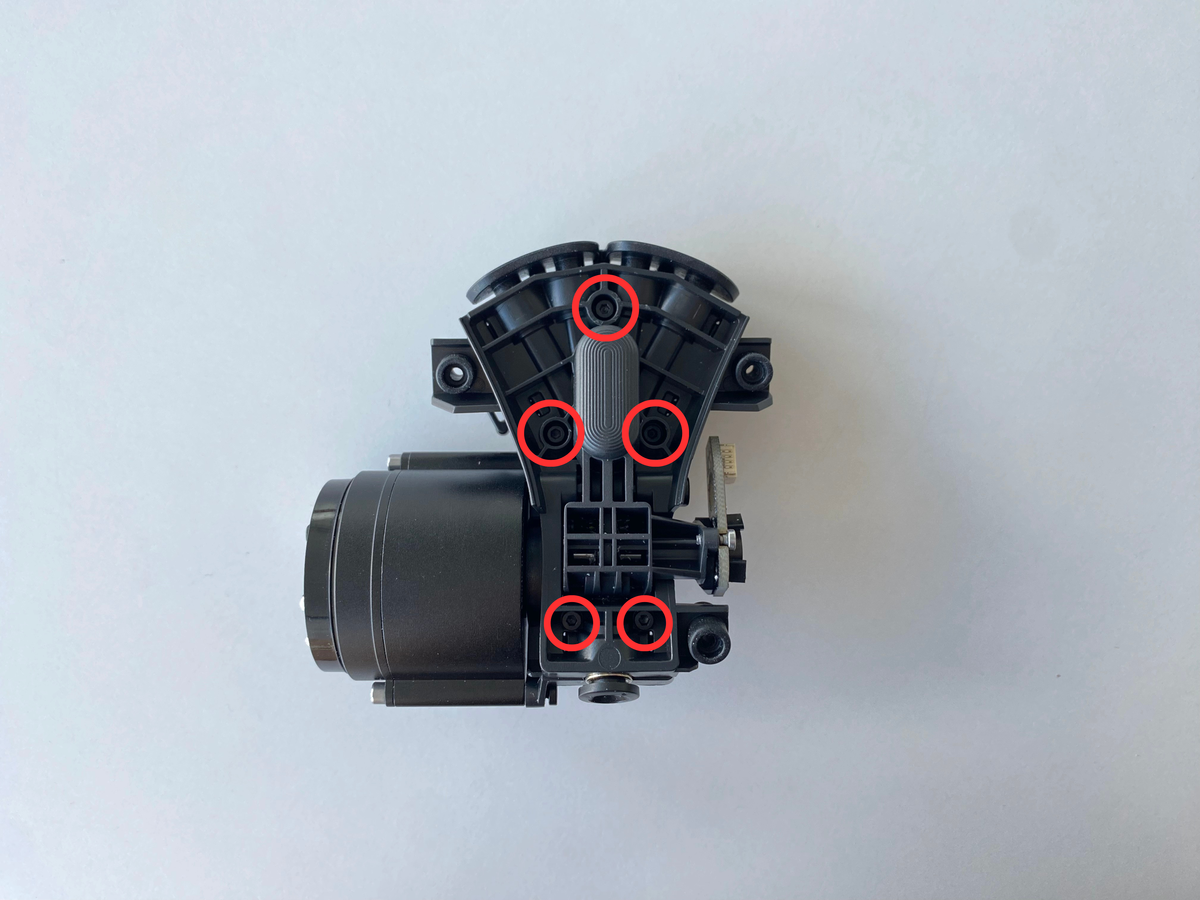

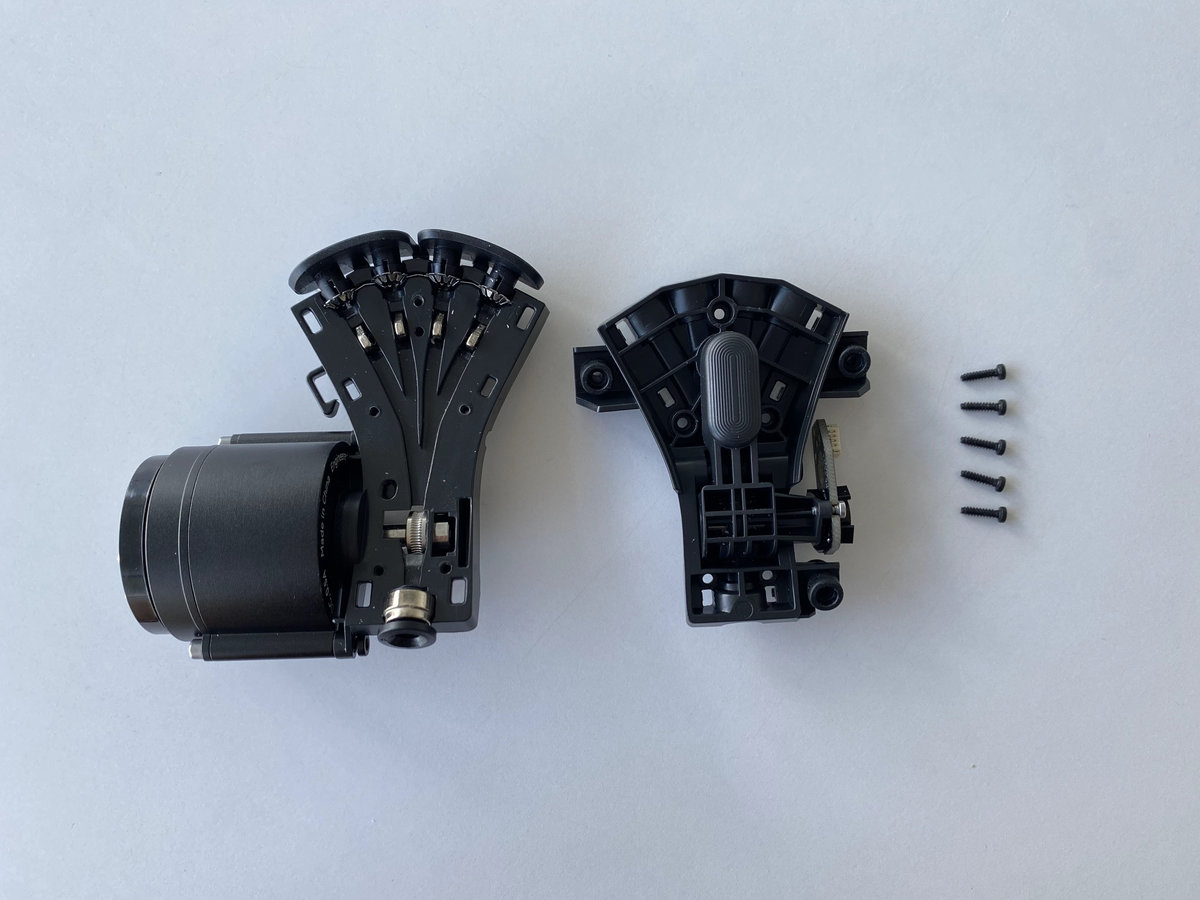

2. Separar las cubiertas superior e inferior del hub interno de filamento AMS 2 Pro.
Utilice una llave hexagonal H1.5 para retirar los cinco tornillos y separar las cubiertas superior e inferior del hub interno de filamento AMS 2 Pro.

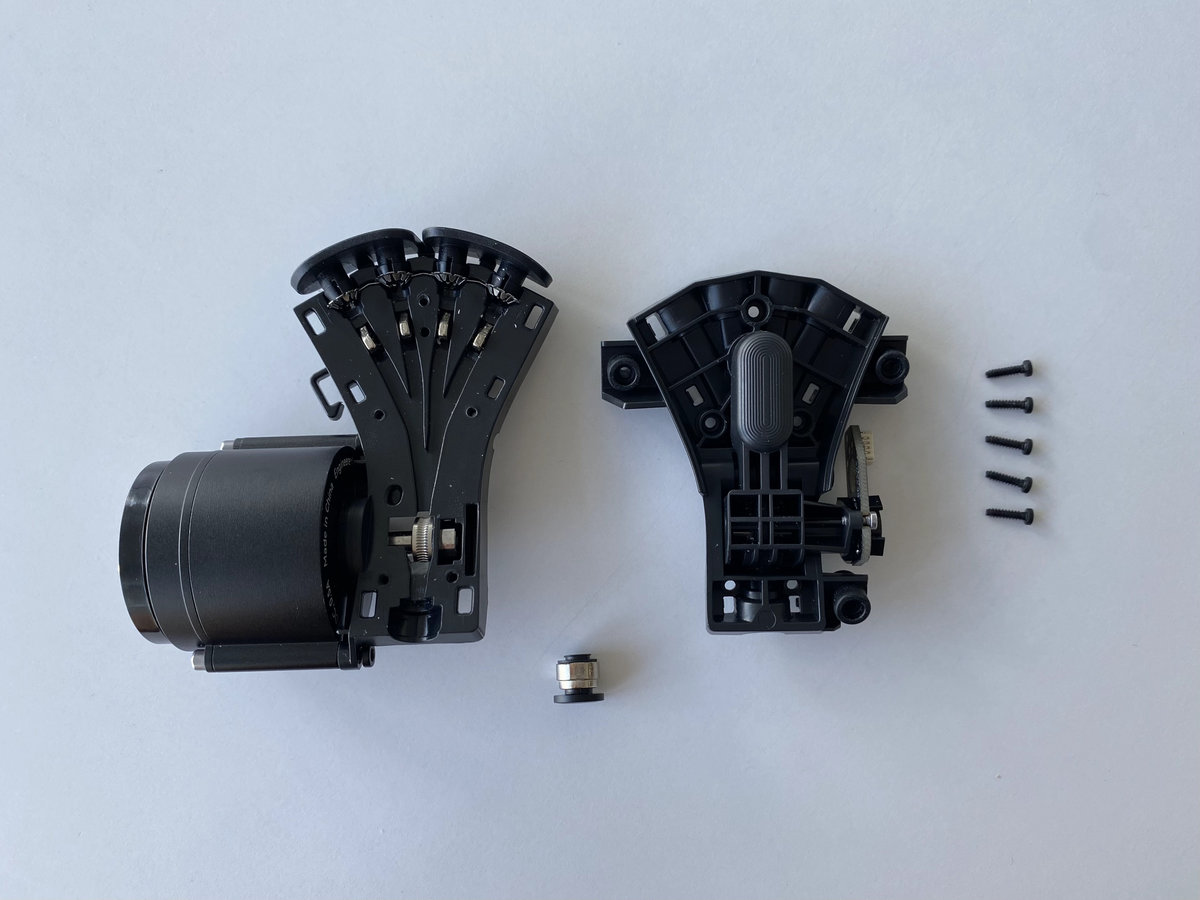

3. Reemplazar el conector neumático.
Retire el conector neumático y reemplácelo por uno nuevo.
4. Montar la carcasa superior e inferior de la unidad interna de filamento AMS 2 Pro.

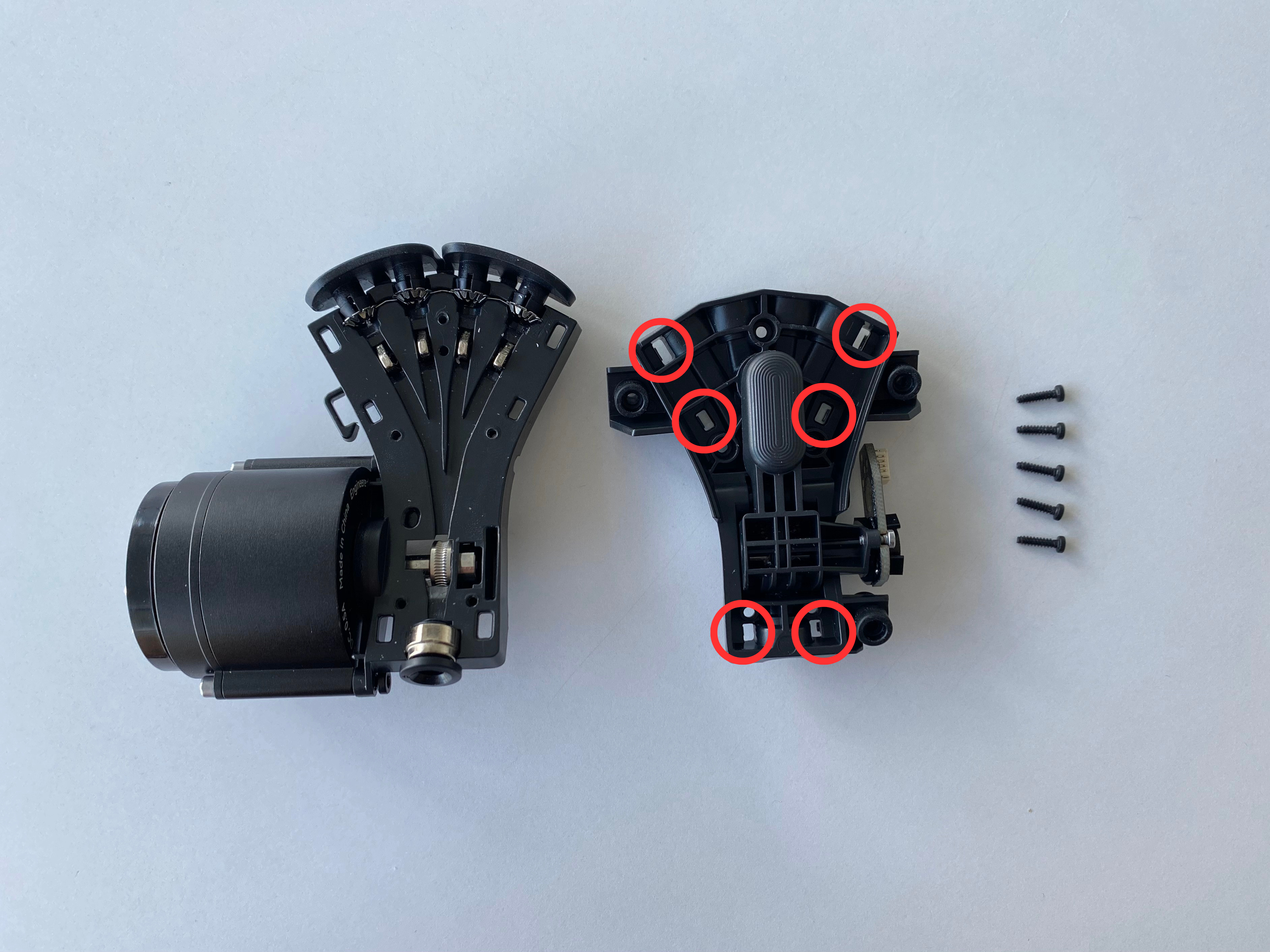

Las carcasas superior e inferior de la unidad interna de filamento AMS 2 Pro se pueden asegurar inicialmente con seis garras y luego fijar con cinco tornillos.
5. Instalar el componente de la unidad interna de filamento AMS 2 Pro.
Consulte las instrucciones para reemplazar la unidad interna de la hub AMS 2 Pro para instalar la unidad interna, y luego montar el AMS 2 Pro.
