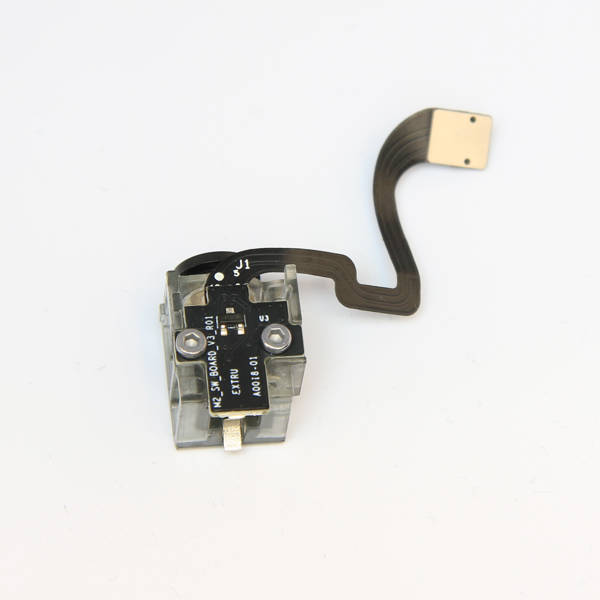

Sensor de Filamento del Extrusor - Serie P1
Este sensor se utiliza en el extrusor para detectar tanto la presencia del filamento como la palanca del cortador de filamento.
Sensor de Filamento del Extrusor - Serie P1
Cuándo utilizarlo
- El cable está dañado
- Hay informes falsos de fallo en la descarga
- Hay informes falsos de que el cortador está atascado
Herramientas
1 llave hexagonal H1.5
Lista de tornillos utilizados para las piezas de esta guía
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los circuitos electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los circuitos electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los circuitos electrónicos de la impresora, asegurando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindarle la asistencia que necesita.
Desmontaje
Paso 1 - Retirar el filamento del extrusor y el tubo PTFE
Antes de proceder al paso 2 y retirar el sensor, asegúrese de que no haya filamento en el tubo PTFE ni en el sensor.

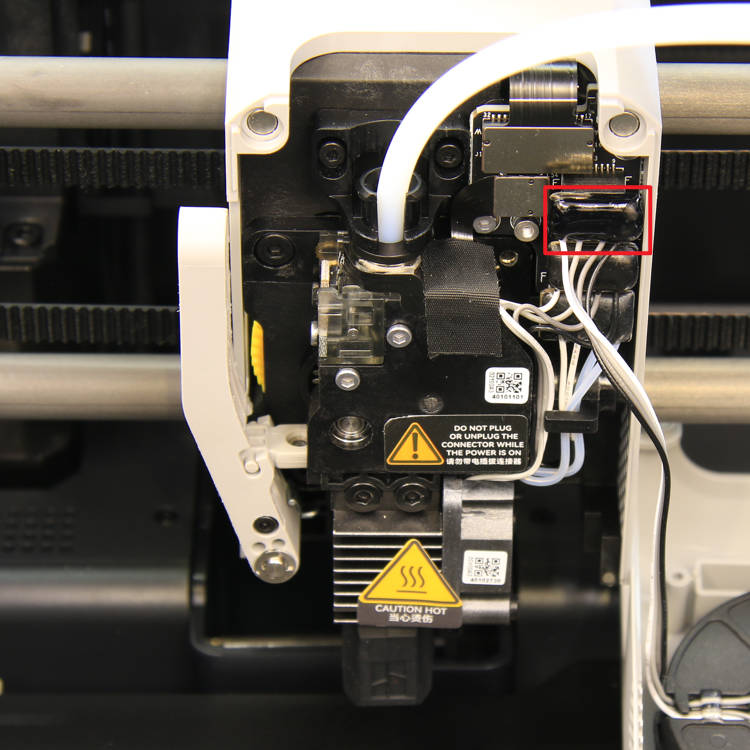

Paso 2 - Retirar la cubierta frontal
Retire la cubierta frontal y desconecte el cable del ventilador de capa, luego coloque la cubierta frontal aparte. Asegúrese de tirar del conector, no de los cables, para evitar daños.
Paso 3 - Desconectar el tubo PTFE y aflojar la palanca del cortador
Paso 4 - Desconectar el cable flexible
Paso 5 - Retirar el Sensor de Filamento del Extrusor
Montaje
Paso 1 - Instalar el nuevo Sensor de Filamento del Extrusor
Presione el conector neumático en el conjunto de la placa del interruptor de hall para instalarlo en su lugar, y luego fije con 2 tornillos (tornillo A) para asegurarlo.
Paso 2 - Conectar el cable flexible

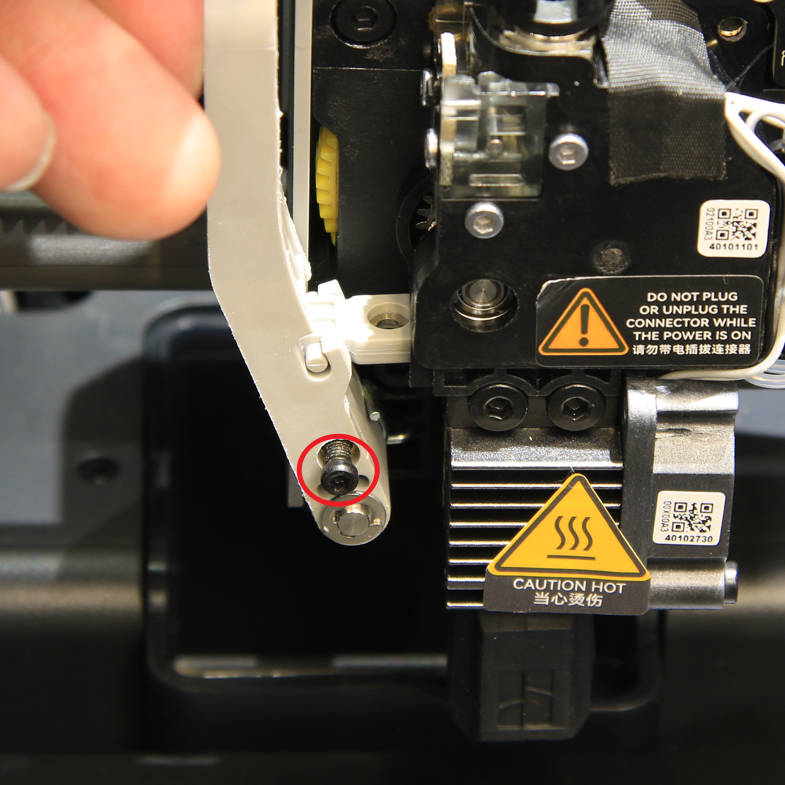

Paso 3 - Fijar la palanca del cortador
Sostenga la palanca del cortador con la mano, luego deslice el cortador en la ranura y apriete el tornillo de la palanca (tornillo B) como se muestra en la imagen a continuación.
Tornillo del Cortador de Filamento
Paso 4 - Conectar el tubo PTFE y cerrar la cubierta frontal
Inserte el tubo PTFE en el conector, conecte el cable del ventilador de capa y cierre la cubierta frontal.
Para verificar la finalización/éxito
Encienda la impresora, cargue manualmente el filamento (o cargue el filamento mediante el AMS), y luego realice la descarga. Si el proceso se completa sin problemas, el reemplazo es exitoso. Si no, verifique las conexiones y vuelva a intentarlo. Si los errores persisten, puede contactar al equipo técnico para obtener asistencia adicional.
