Sensor de Filamento del Extrusor - Serie X1

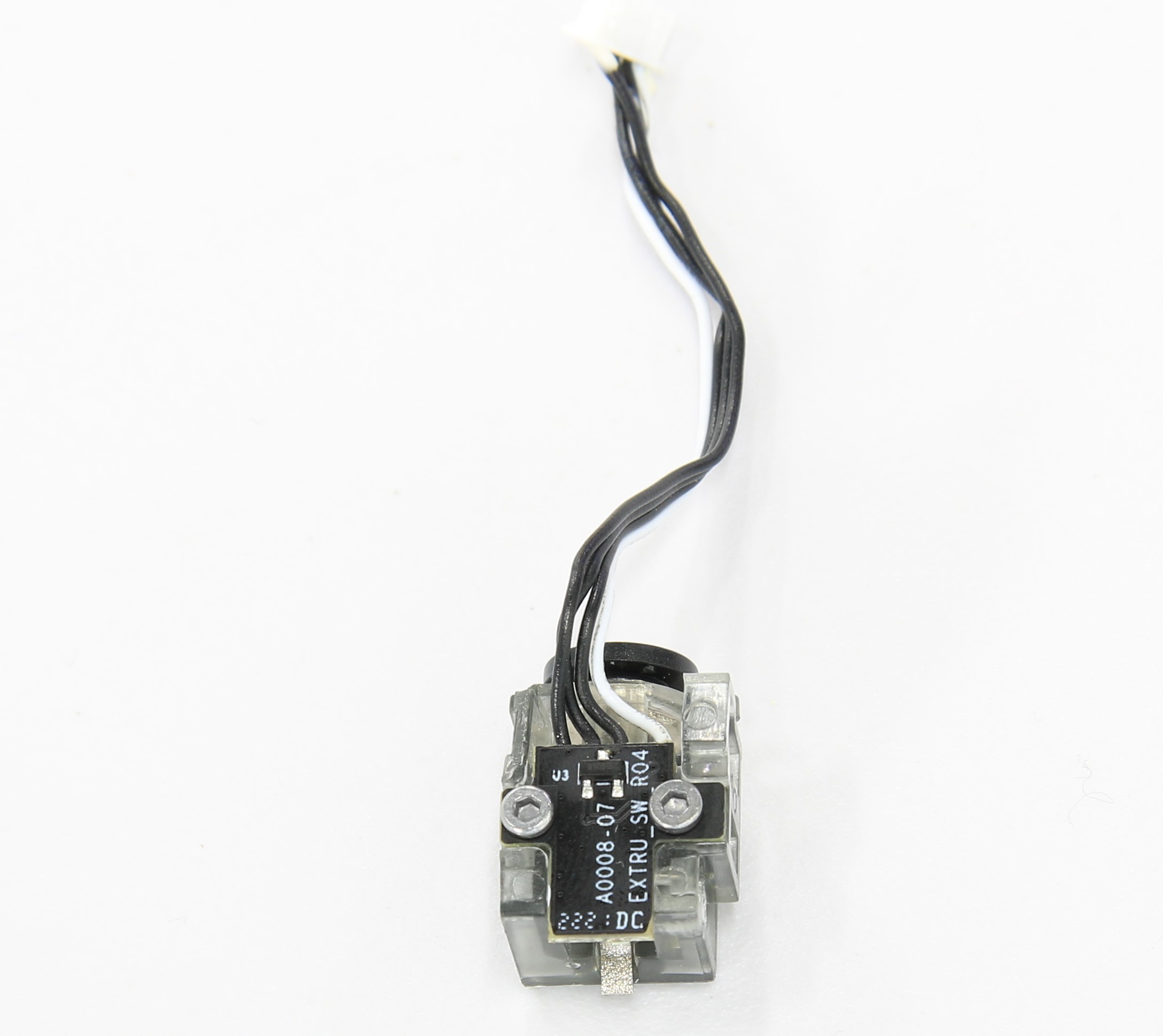

Este sensor se utiliza en el extrusor para detectar tanto la presencia del filamento como la palanca del cortador de filamento.
Sensor de Filamento del Extrusor - Serie X1
Cuándo utilizar
- El cable está dañado
- Hay informes falsos de fallas en la descarga
- Hay informes falsos de que el cortador está atascado
Herramientas
Un nuevo conjunto de sensor de filamento y cortador para extrusor
Llave hexagonal H1.5
Lista de tornillos
Advertencia de seguridad
Descargar el filamento y apagar la impresora.
Guía de operación
Paso 1 - Abrir la carcasa frontal

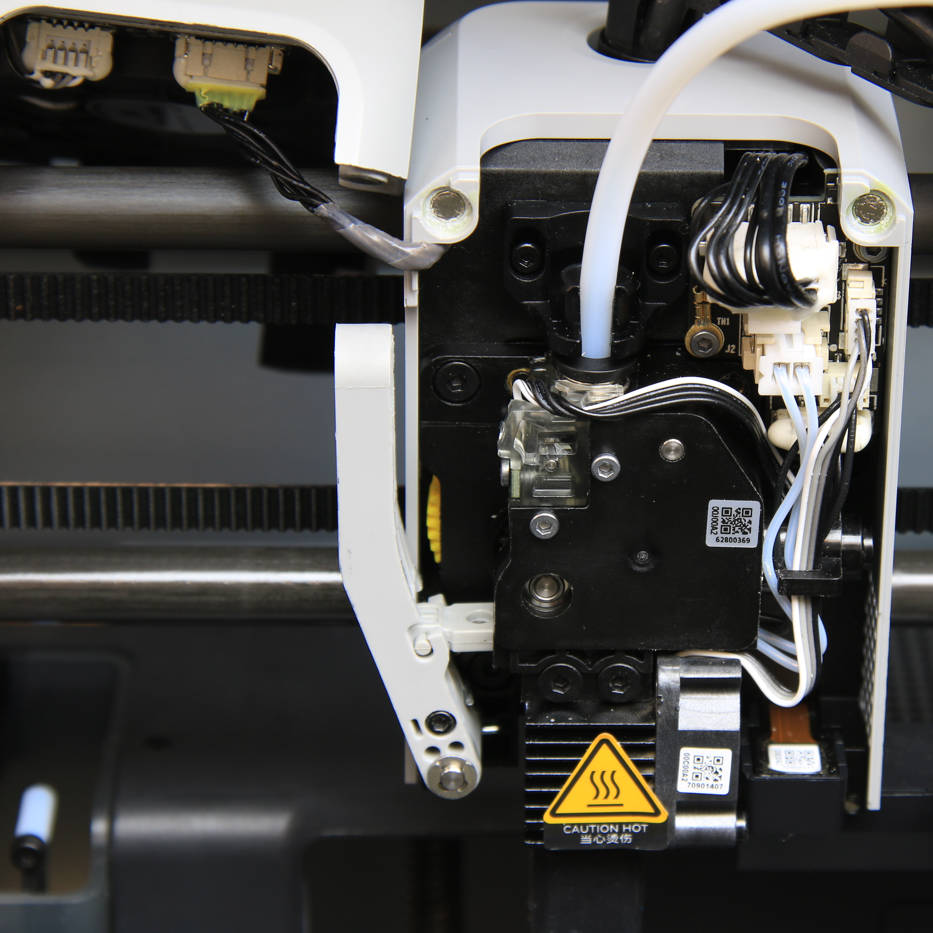

Apague la impresora, abra la carcasa frontal y colóquela sobre la varilla de carbono.
Paso 2 - Desconectar el tubo PTFE y aflojar la palanca del cortador
Presione el soporte del tubo para desconectar el tubo PTFE, luego use la llave hexagonal H1.5 para aflojar el tornillo (tornillo B) en la palanca del cortador y libere la palanca.
Paso 3 - Desconectar los cables
Desconecte los cables del calentador del hotend, del ventilador del hotend y del resistor NTC para exponer el conector del sensor. Use un secador de pelo para calentar el pegamento de silicona, luego desconecte el cable.
Paso 4 - Retirar el conjunto del sensor

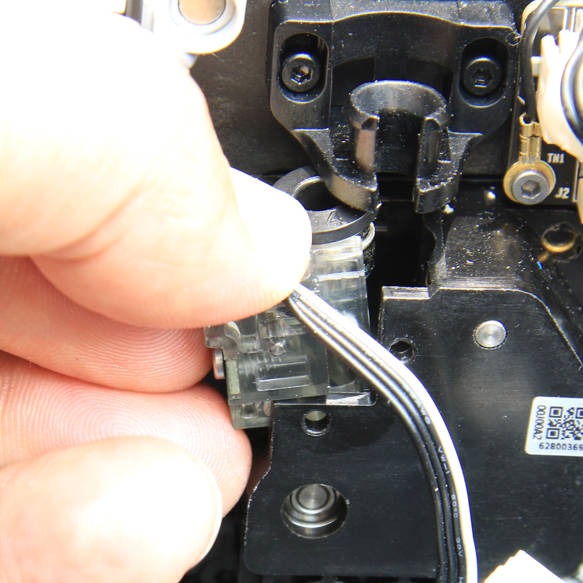

Retire 2 tornillos (tornillo A) usando una llave hexagonal H1.5. Use la llave hexagonal para aflojar el conjunto del conector neumático, luego retire el conjunto del sensor.
Paso 5 - Instalar el conjunto del sensor
Presione el conector neumático en el conjunto del sensor para instalarlo en su lugar, luego fije 2 tornillos (tornillo A) para asegurarlo.
Paso 6 - Conectar los cables
Conecte el cable del sensor, y se recomienda usar pegamento de silicona para reforzar esta conexión. A continuación, conecte en secuencia el cable NTC del hotend, el cable del ventilador del hotend y el cable del calentador del hotend.
Paso 7 - Fijar la palanca del cortador, insertar el tubo PTFE y cerrar la carcasa frontal
Sostenga manualmente la palanca del cortador, inserte el cortador en la ranura, apriete el tornillo de la palanca (tornillo B), reintroduzca el tubo PTFE y finalmente cierre la carcasa frontal.
Para verificar finalización/éxito
Encienda la impresora, cargue manualmente el filamento (o cargue el filamento mediante el AMS) y luego realice la descarga. Si el proceso se completa sin problemas, la sustitución fue exitosa. Si no, verifique las conexiones e intente nuevamente. Si persisten los errores, puede contactar al equipo técnico para obtener asistencia adicional.
