Modelos de impresoras aplicables
AMS 2 Pro
Unidad interna de hub del AMS 2 Pro
La unidad interna de hub del AMS 2 Pro es el dispositivo de alimentación de filamento (4 entradas y 1 salida). Abre el puerto de alimentación correspondiente según la posición de filamento seleccionada actualmente y ayuda a entregar el filamento a la impresora. También tiene la función de ayudar a recuperar el filamento impreso que ha sido entregado a la impresora hacia el AMS 2 Pro.
Motor de la unidad interna de hub del AMS 2 Pro
El motor de la unidad interna de hub del AMS 2 Pro se utiliza para alimentar la operación de la unidad interna de hub del AMS 2 Pro.
¿Cuándo utilizar?
- Todos los tubos PTFE están verificados y conectados correctamente, mientras que el filamento se atasca con frecuencia en la unidad interna de hub del AMS 2 Pro.
- El soporte técnico postventa determina que el fallo está en la unidad interna de hub del AMS 2 Pro.
Herramientas y materiales necesarios
-
Nueva unidad interna de hub del AMS 2 Pro
-
Llave Allen H2.0
-
20 minutos
Lista de tornillos
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, asegurando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre el seguimiento de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindarle la asistencia que necesita.
Antes de comenzar, asegúrese de que el AMS 2 Pro esté desconectado de la impresora.
Retirar la unidad interna de hub y el motor

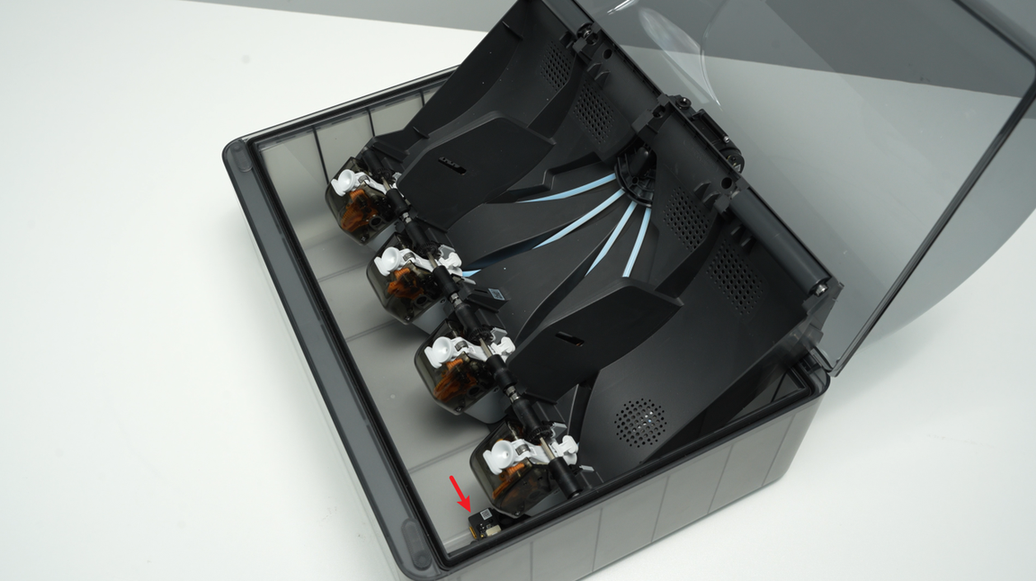

Paso 1 - Retirar el tubo PTFE en la parte trasera del AMS 2 Pro

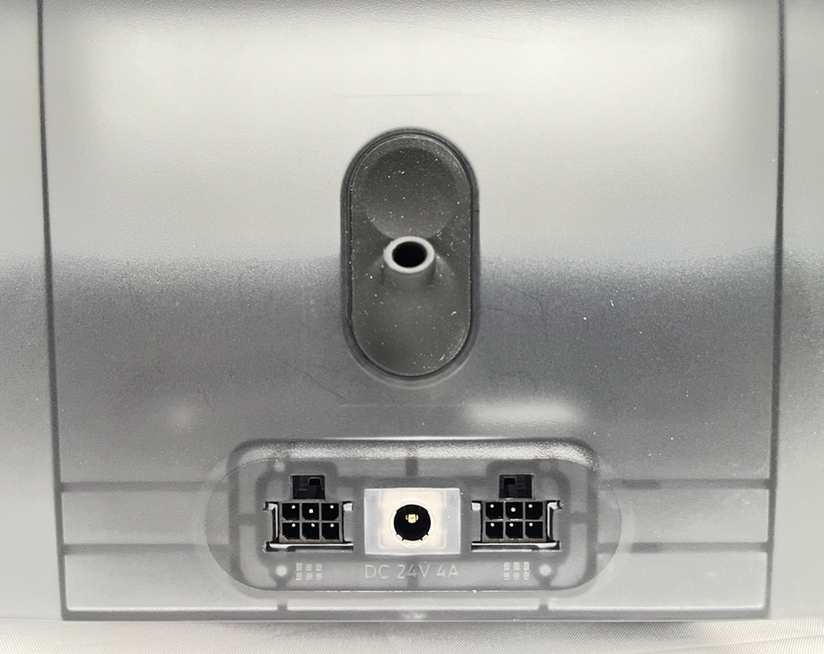

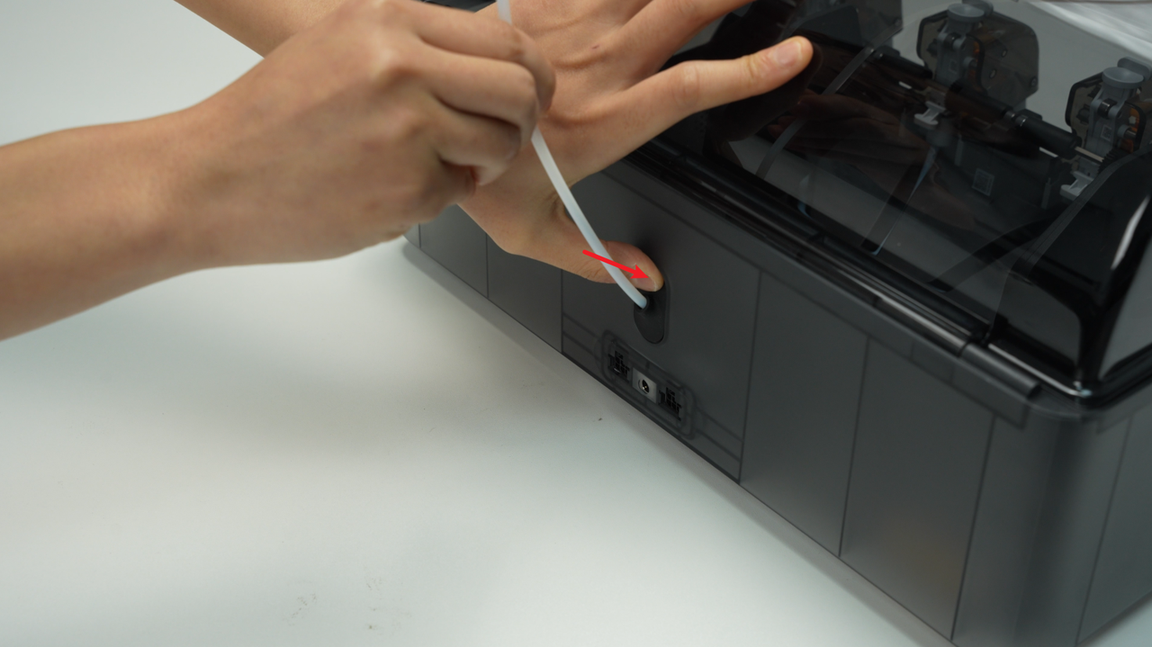

Presione el botón de liberación del tubo PTFE desde la parte trasera del AMS 2 Pro para desbloquear la fijación, luego extraiga el tubo PTFE.
Paso 2 - Extraer el botón de liberación del tubo PTFE

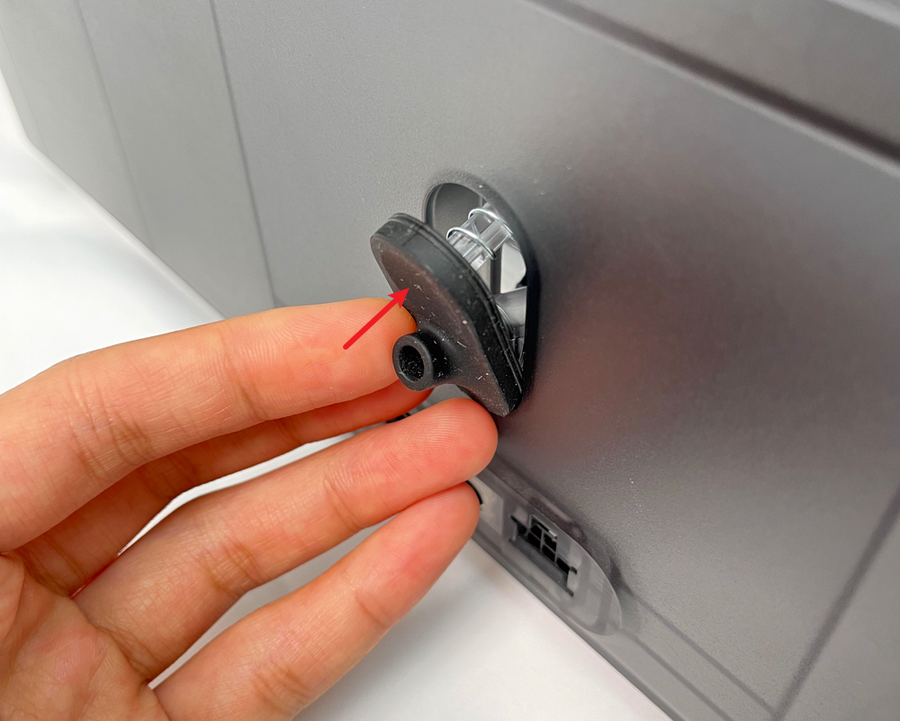

Apretar el clip desde el interior de la cubierta inferior para que el botón de liberación del tubo PTFE se abra automáticamente, luego extraiga el botón de liberación del tubo PTFE desde la parte trasera del AMS 2 Pro.
Al apretar el cierre, use la otra mano para sostener el tubo PTFE desde la parte trasera del AMS 2 Pro para liberar el botón y evitar que el resorte salga y se pierda.
Paso 3 - Retirar el conjunto principal del marco del AMS 2 Pro

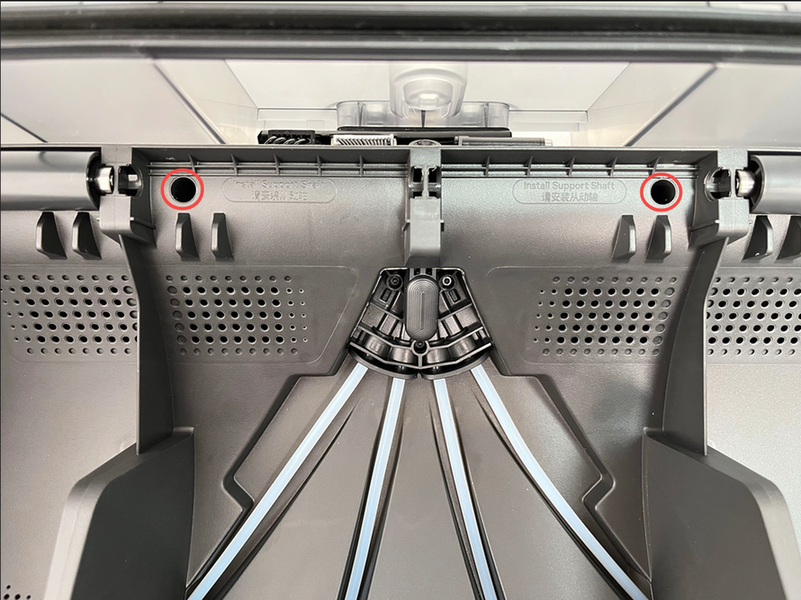

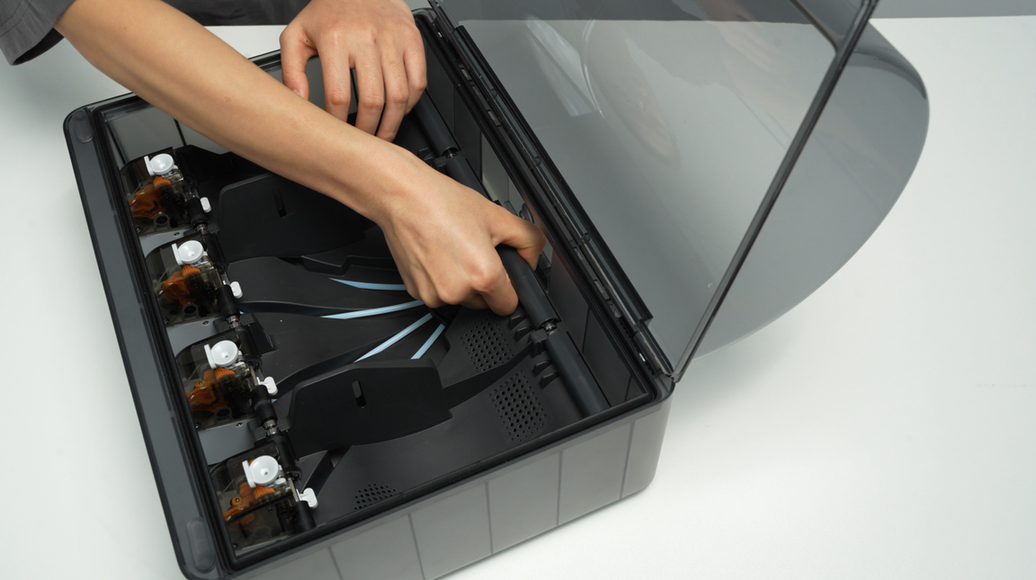

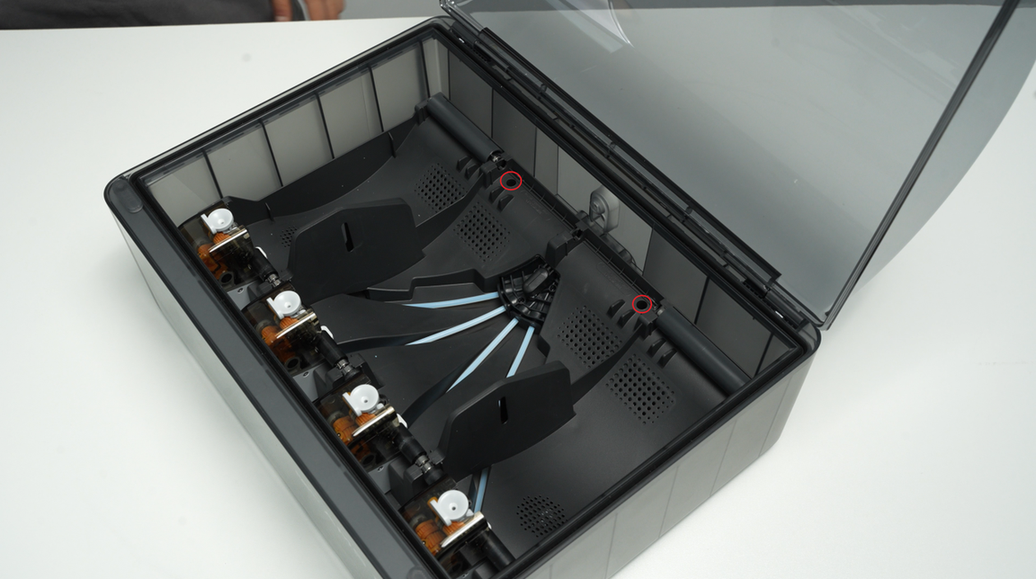

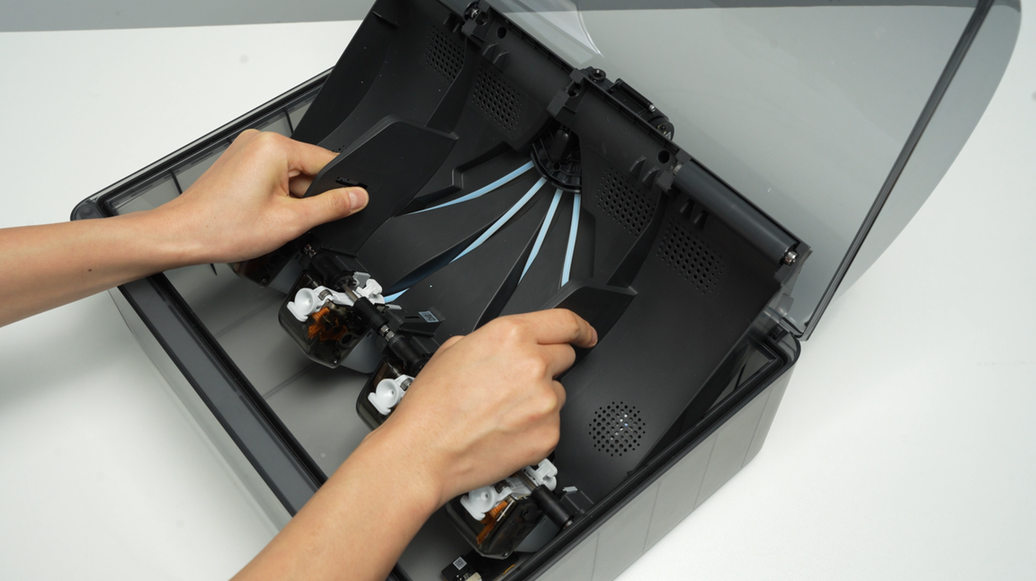

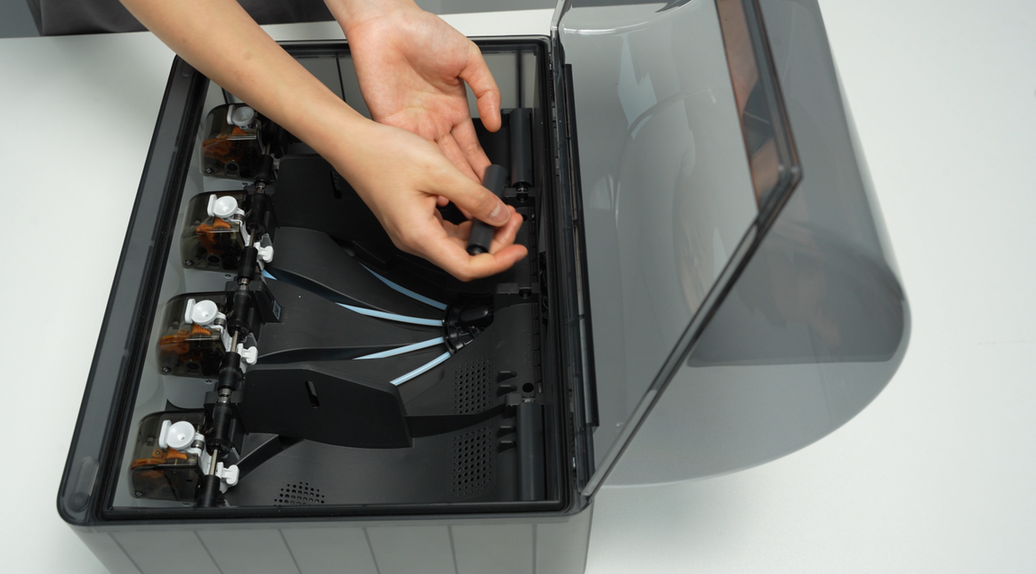

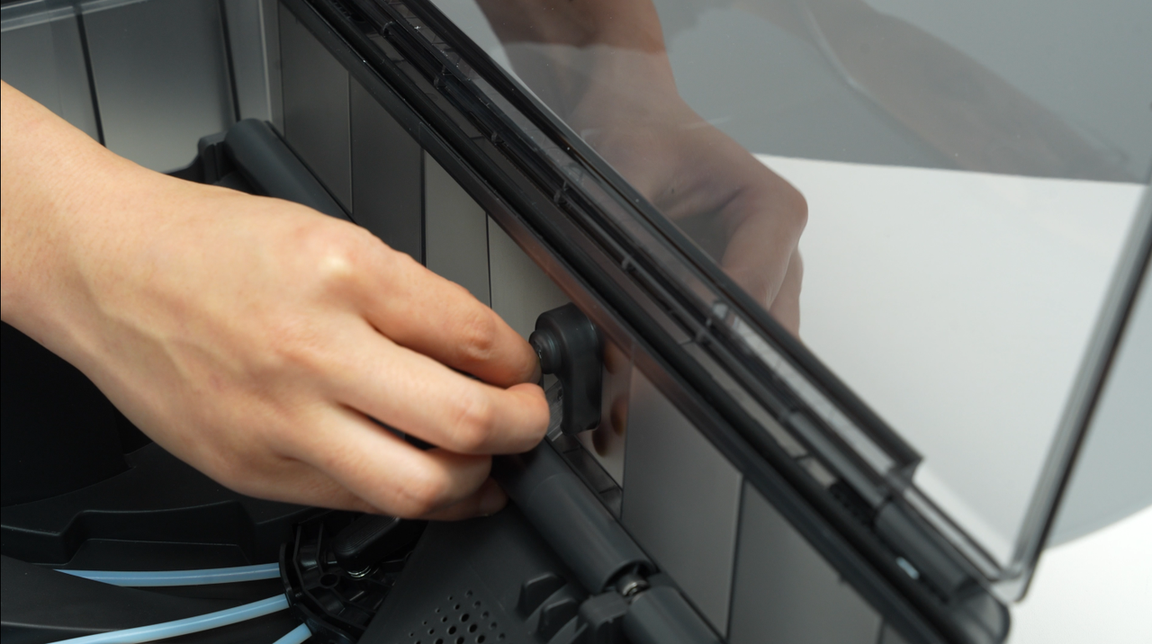

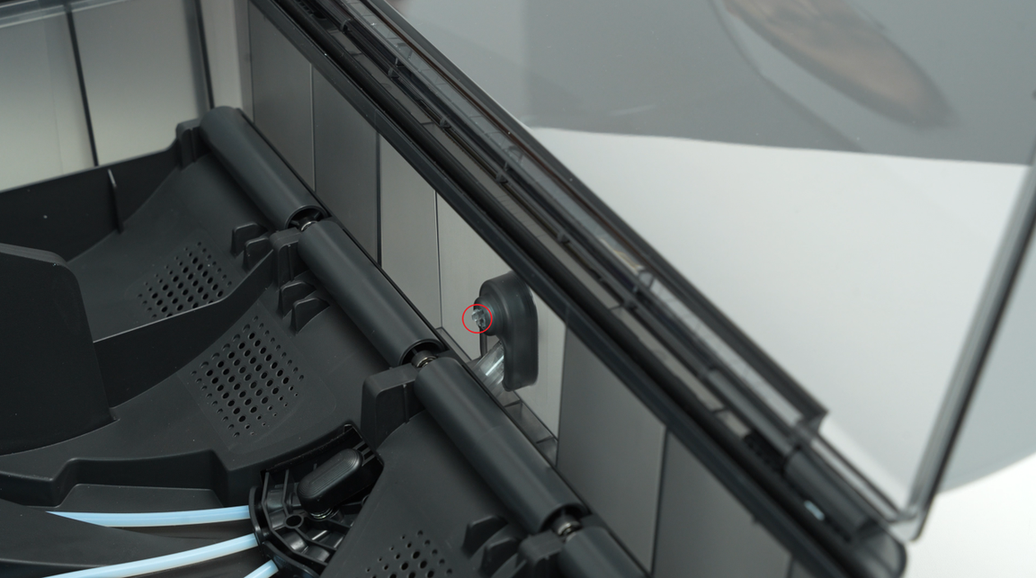

Retire el conjunto de soporte accionado de los dos huecos centrales para exponer los dos agujeros de tornillo. Al retirar el soporte de rodamientos, tenga cuidado con los rodamientos en ambos extremos para evitar perderlos.
Retire los dos tornillos que fijan el marco principal del AMS 2 Pro.

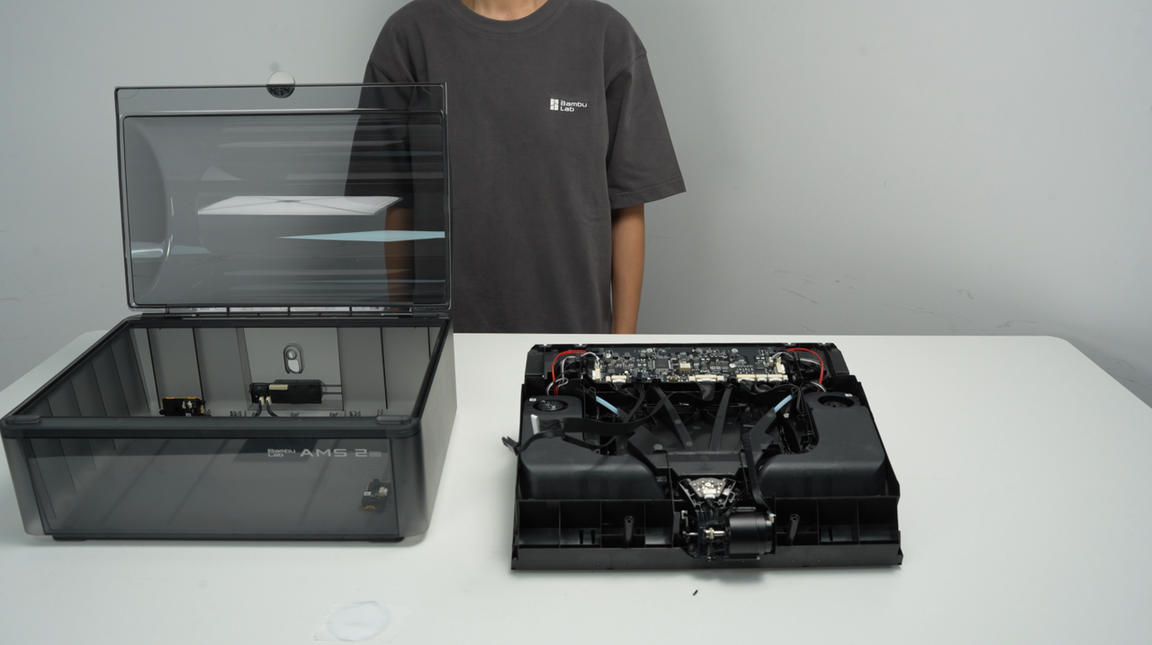

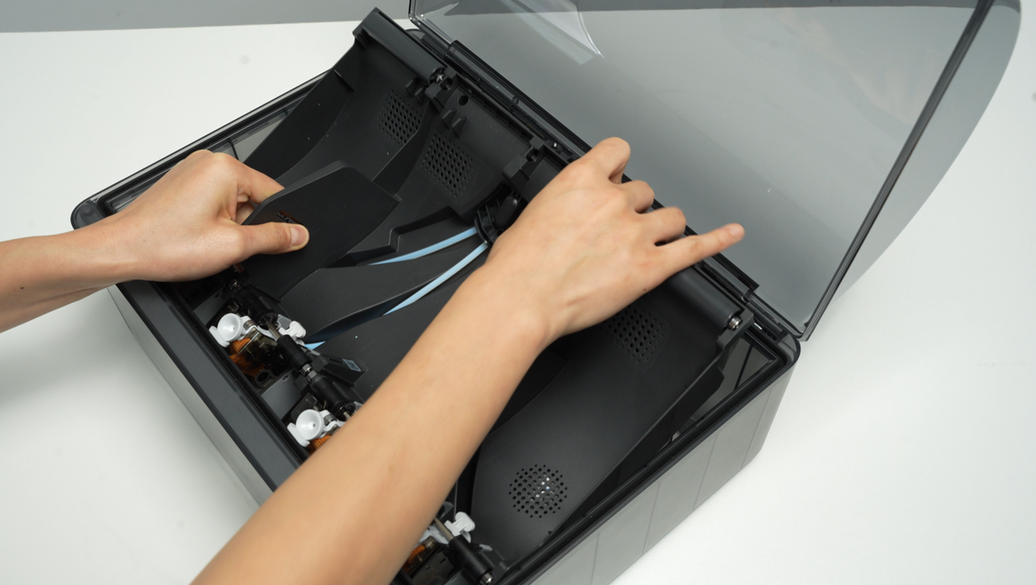

Levante completamente la parte trasera del marco principal y colóquelo verticalmente sobre la cubierta inferior del AMS 2 Pro. Tenga en cuenta que hay cables conectados, por lo que no realice movimientos bruscos. Al levantar, se recomienda levantar primero la parte frontal del marco principal, luego empujarlo hacia adelante para hacer espacio para la parte trasera del marco.
Al colocar el marco principal del AMS 2 Pro verticalmente, evite los componentes electrónicos del ventilador para prevenir que se aplasten.

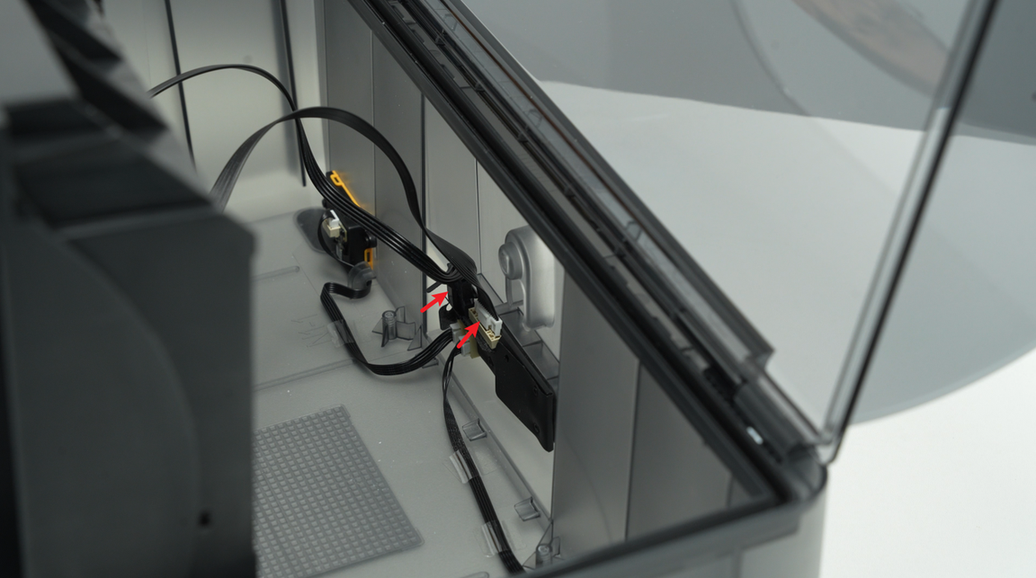

Desbloquee el cierre de enchufe, desconecte el cable de señal y el cable de alimentación de la placa de alimentación del AMS 2 Pro, y extraiga el conjunto del marco principal del AMS 2 Pro como un todo.
Paso 4 - Desconectar los 4 tubos PTFE

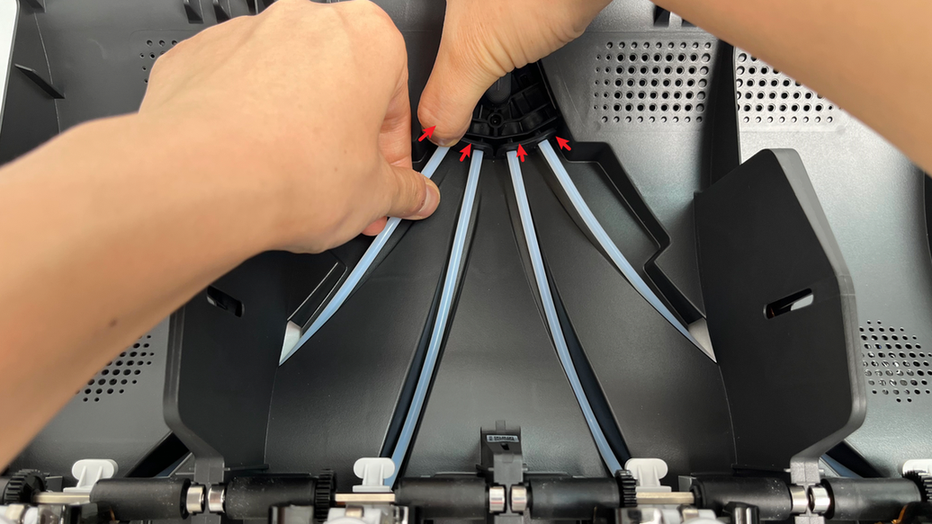

Presione los botones de los acopladores rápidos uno por uno para desbloquear la conexión y desconectar los 4 tubos PTFE.
Paso 5 - Retirar la unidad interna de hub

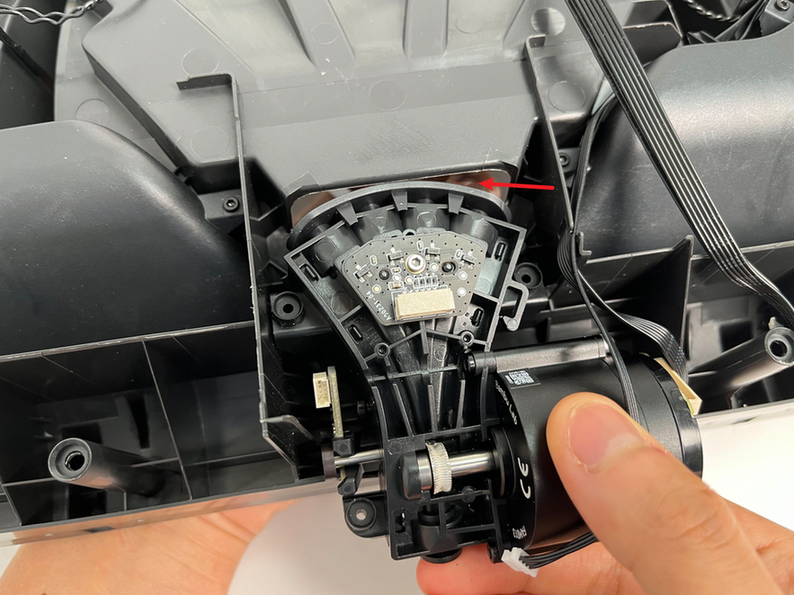

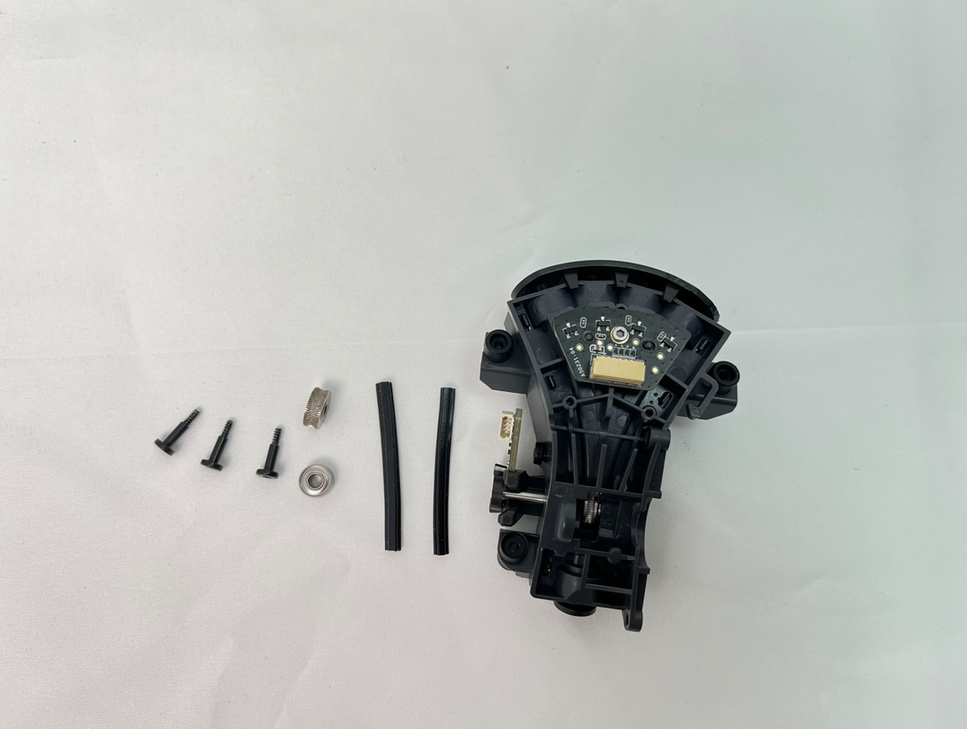

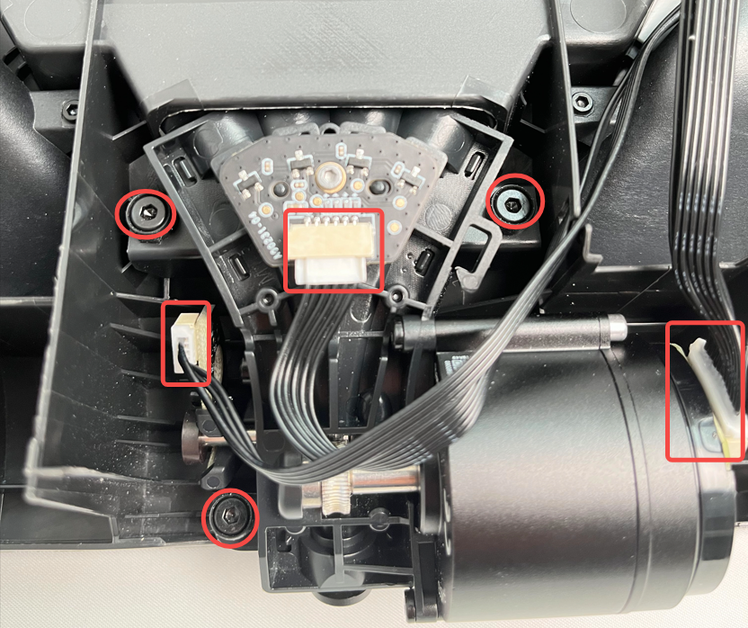

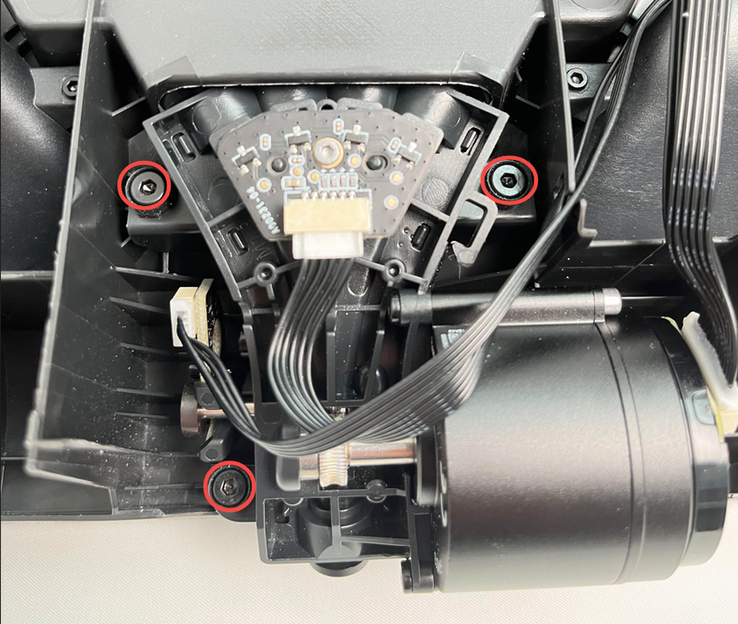

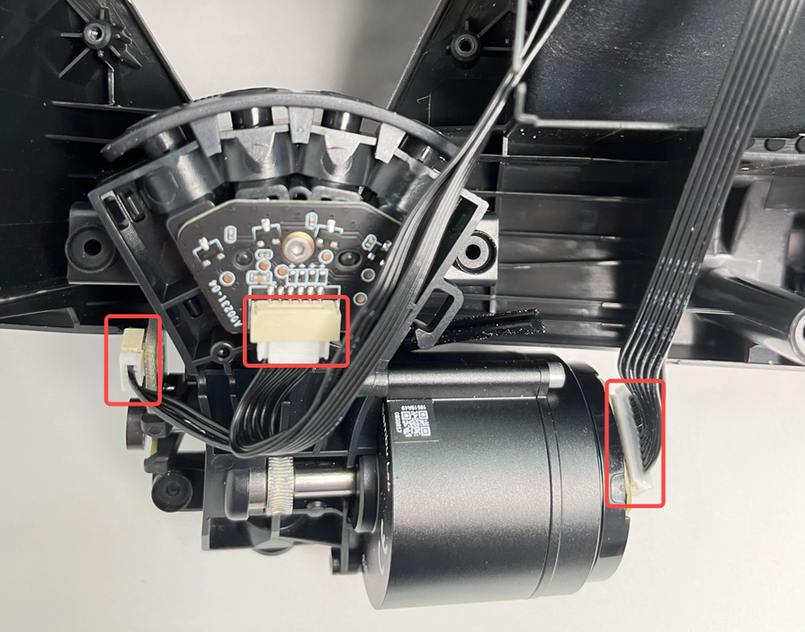

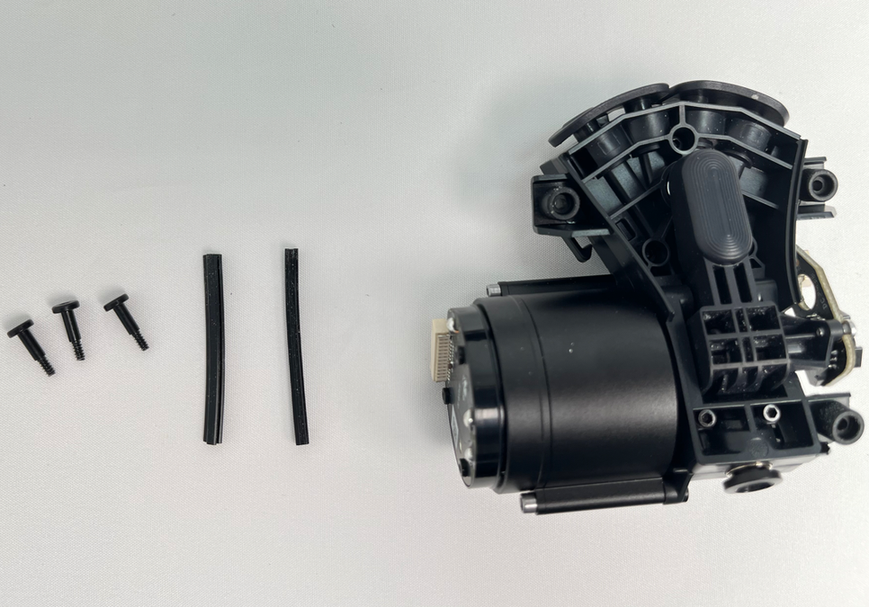

Retire los 3 tornillos, luego extraiga la unidad interna de hub y desconecte los 3 conectores del cable del motor, cable del sensor Hall y cable de medición de velocidad de recorrido.
Después de retirar la unidad interna de hub, asegúrese de guardar las 2 juntas de silicona antichoque para evitar perderlas.
Paso 6 - Retirar el motor interno de hub del AMS 2 Pro

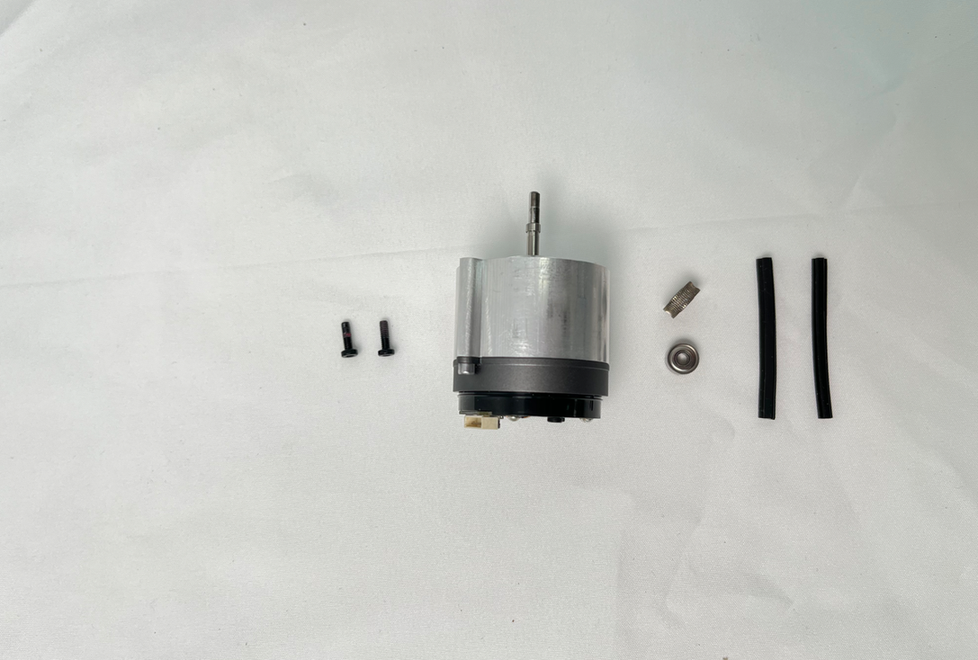

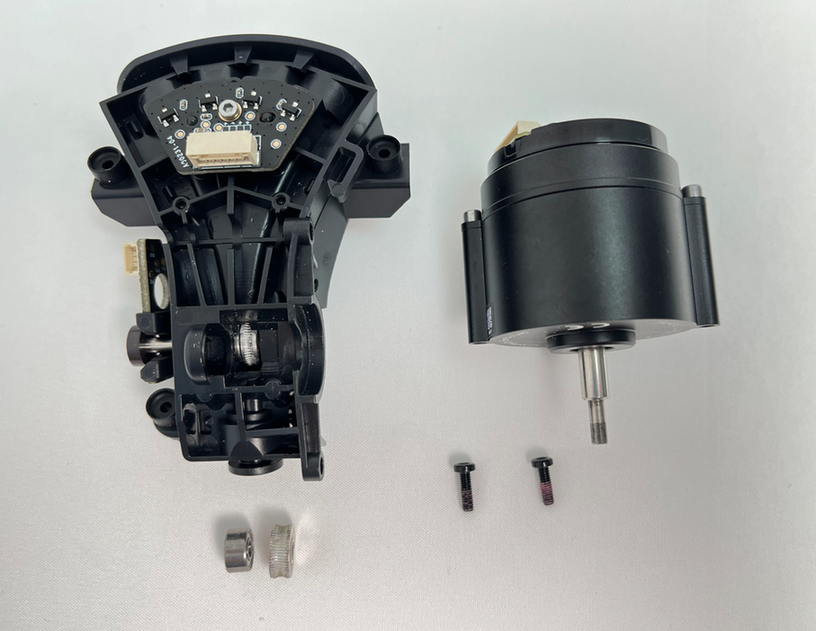

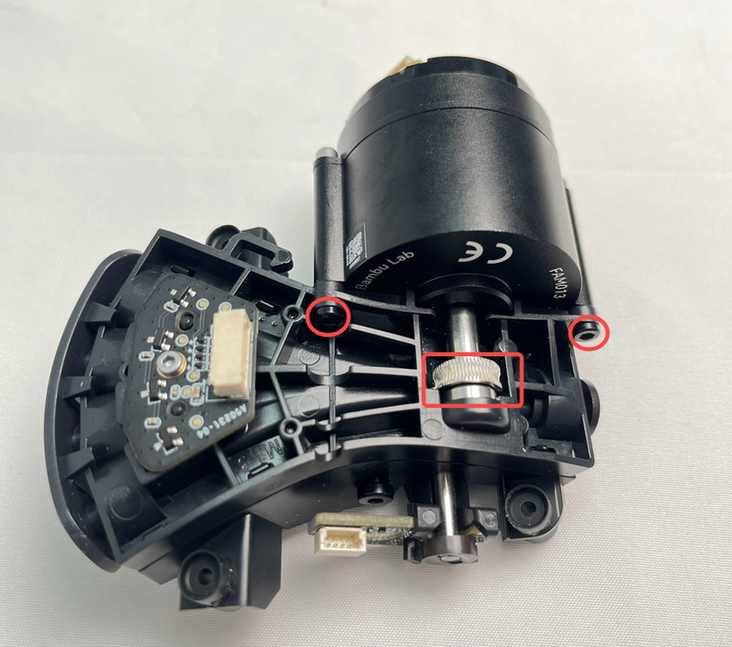

Retire los 2 tornillos y luego retire el motor interno de hub del AMS 2 Pro. Al retirar el motor, se recomienda retirar la rueda de extrusión y el rodamiento juntos para evitar perderlos.
Al configurar las piezas de repuesto, hemos incluido la rueda de extrusión y el rodamiento en el producto único del motor de extrusión y la unidad interna de hub.
Instalar la unidad interna de hub y el motor
Paso 1 - Instalar el motor interno de hub del AMS 2 Pro

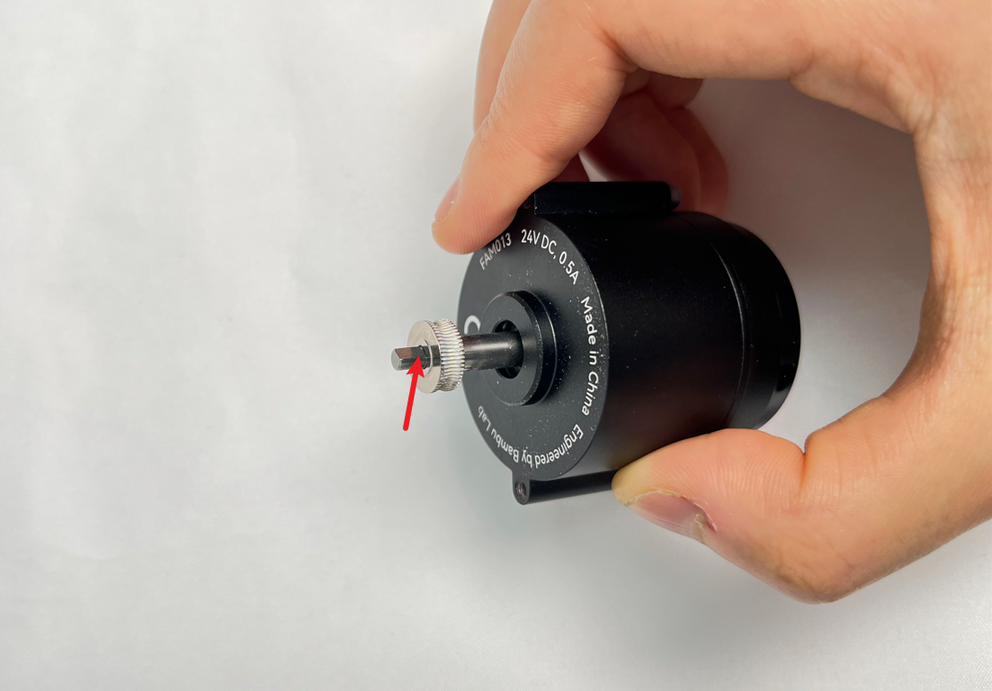

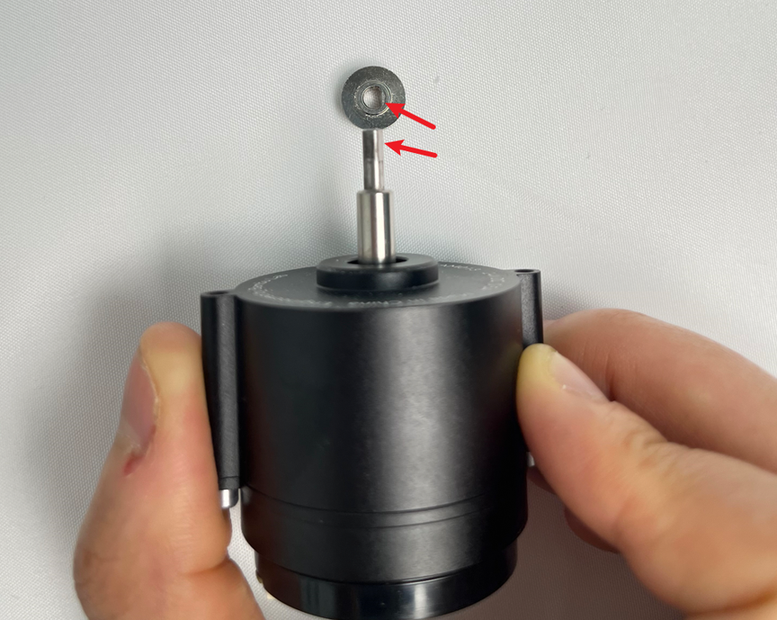

Coloque la rueda de extrusión en el motor de extrusión en la dirección plana correcta.

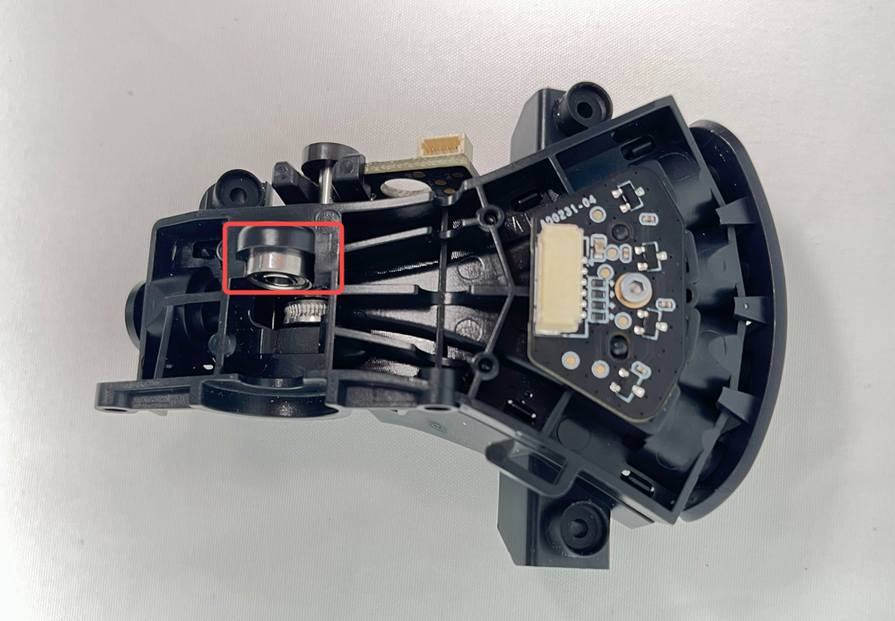

Instale el rodamiento de nuevo en la ranura de la unidad interna de hub, luego instale el motor de extrusión de nuevo en la unidad interna de hub según los agujeros de tornillo y apriete 2 tornillos.

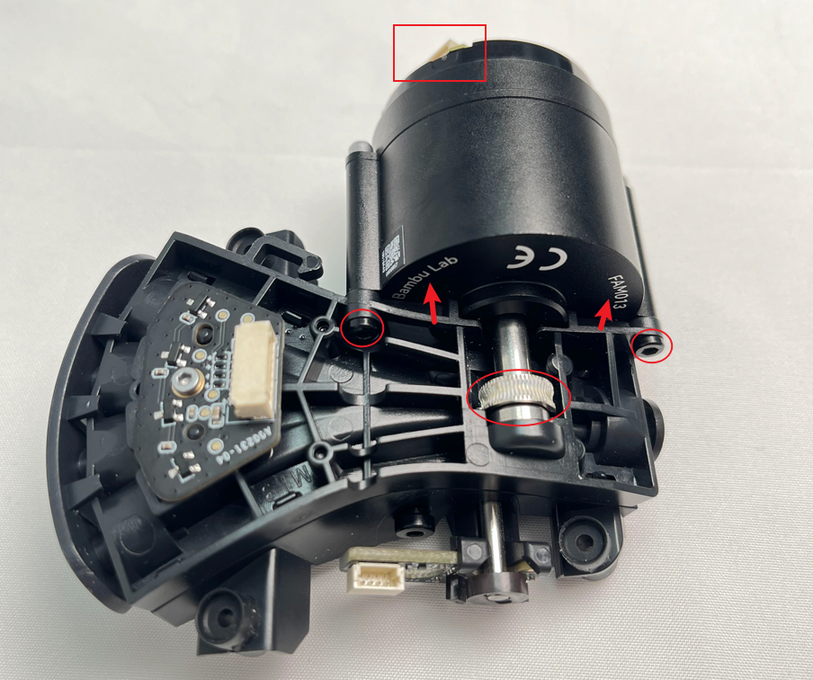

Al instalar el motor de extrusión, preste atención a la dirección para asegurar que las palabras Bambu Lab y FAM013 sean visibles; la dirección del conector del motor debe estar orientada hacia la placa principal, lo que significa que está instalado correctamente.
Paso 2 - Instalar la unidad interna de hub

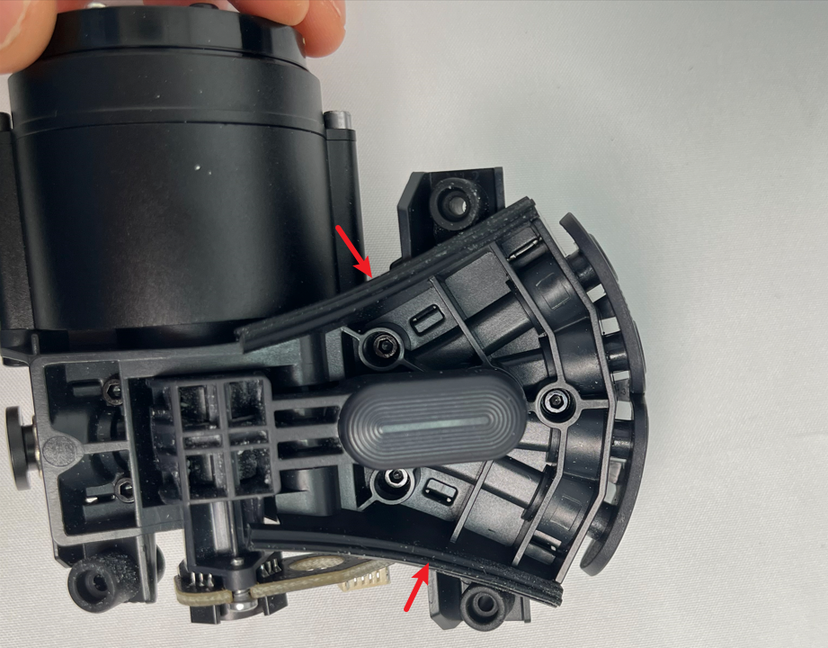

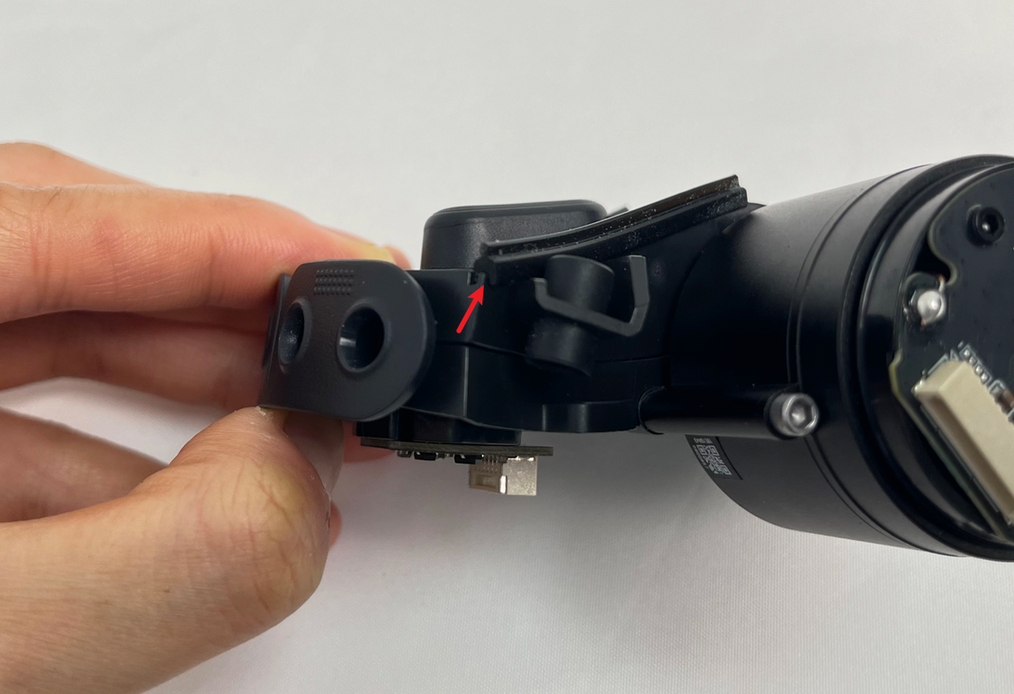

Instale la junta antichoque, alineando la ranura de la junta con el borde de la unidad interna de hub.
Al reinstalar la unidad interna de hub, puede usar la otra mano para empujar el tubo PTFE desde la parte trasera para facilitar que la unidad interna de hub se enganche y se alinee con el agujero de tornillo. Al instalar, preste atención a las tiras de silicona antichoque de la unidad interna de hub para evitar perder alguna.
Después de apretar los 3 tornillos, conecte los 3 conectores para el cable del motor, cable Hall y cable de medición de velocidad de recorrido, y organice los cables.
Paso 3 - Conectar los 4 tubos PTFE

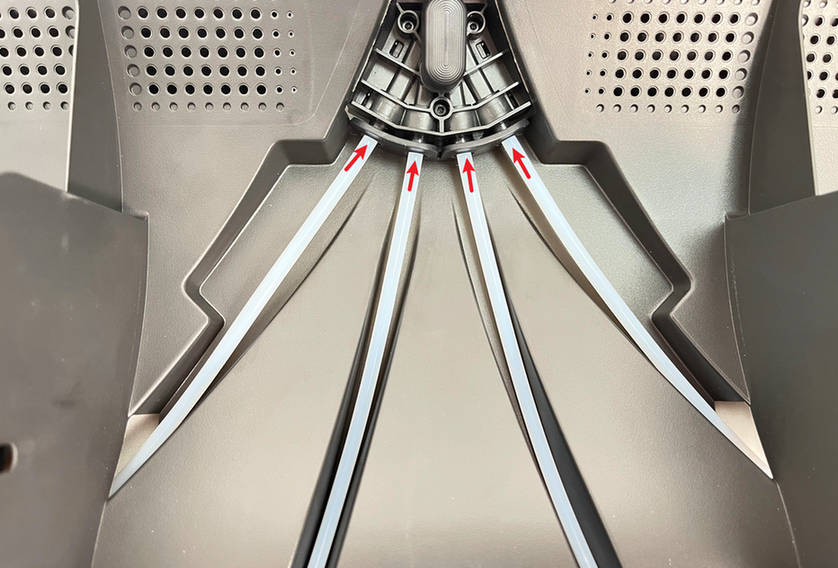

Conecte los 4 tubos PTFE a la unidad interna de hub uno por uno.
Paso 4 - Instalar el conjunto del marco principal y el conjunto de soporte accionado

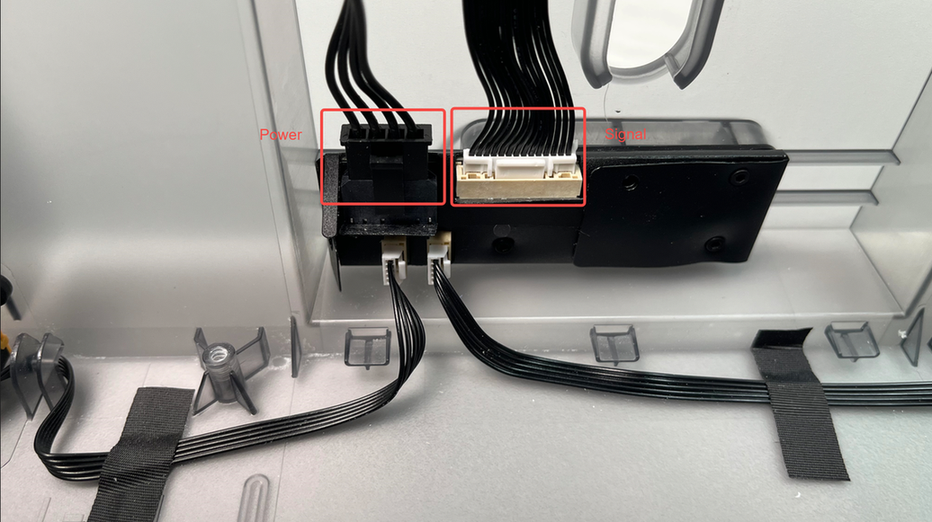

Instale el conjunto del marco principal en la cubierta inferior del AMS 2 Pro y conecte el cable de señal y el cable de alimentación a la placa de alimentación del AMS 2 Pro.
Alinee las pestañas de la cubierta inferior con las ranuras del marco central, luego inserte e instale.
Después de instalar el marco principal del AMS 2 Pro en su lugar, apriete los dos tornillos para asegurarlo.

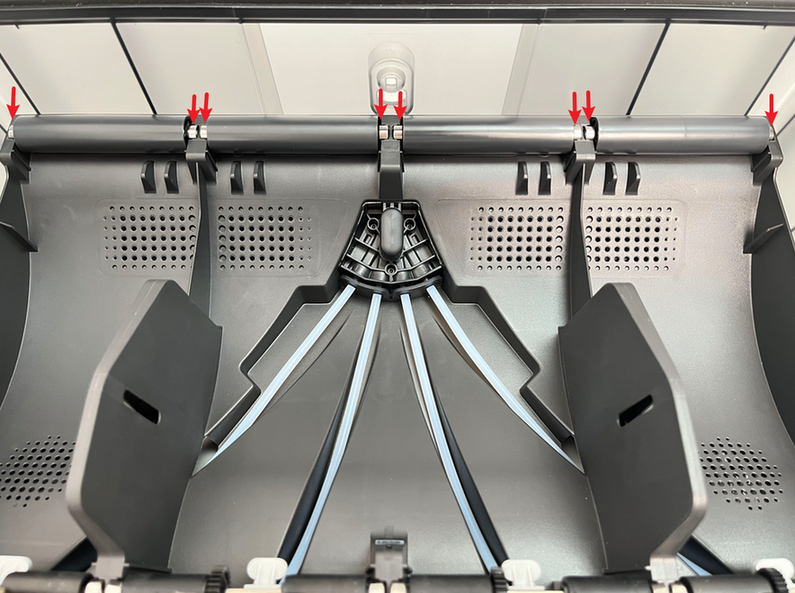

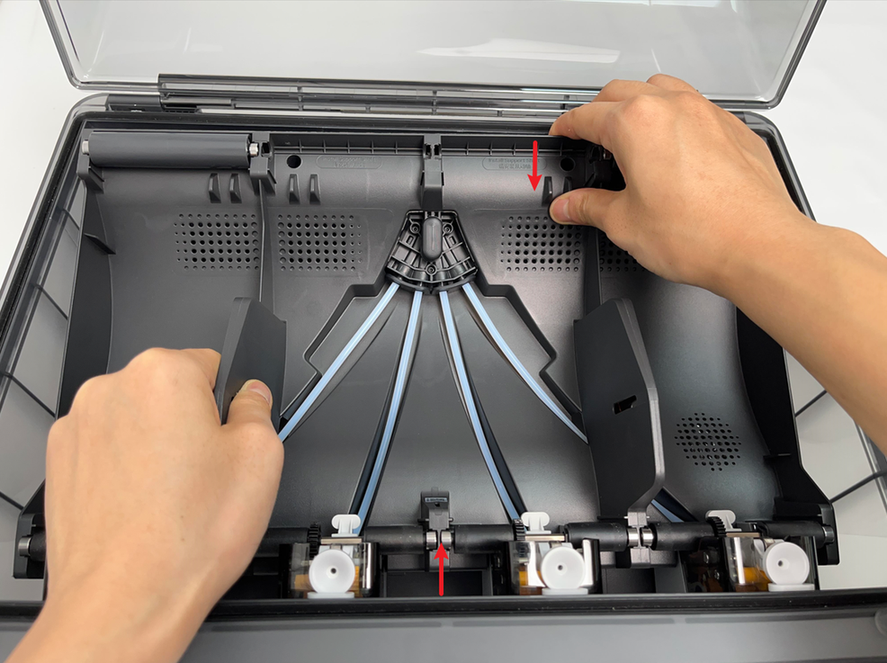

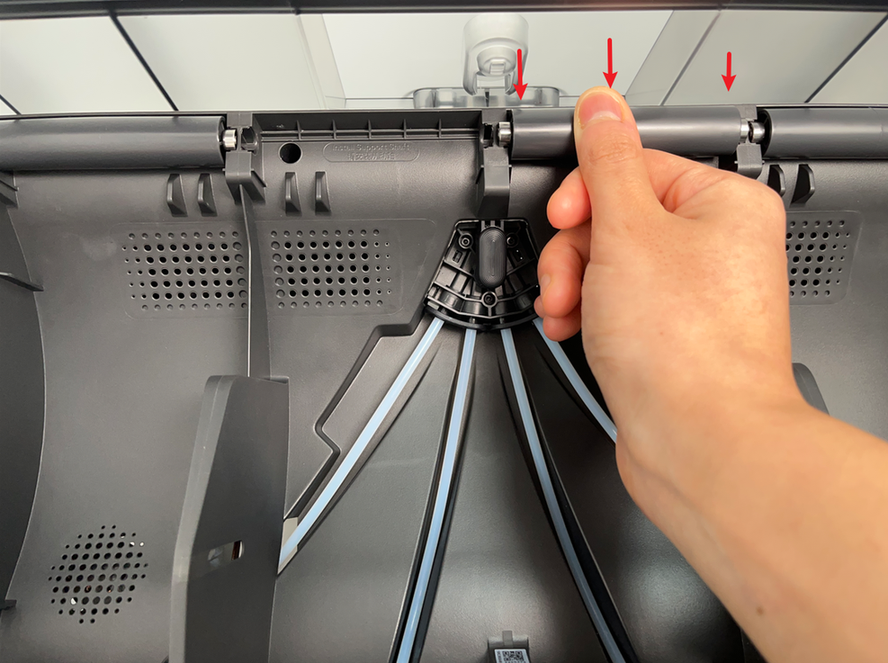

Instale los dos conjuntos de soporte accionado centrales, asegurándose de que los rodamientos en ambos extremos de todos los ejes de soporte estén presionados en su lugar.
Paso 5 - Instalar el botón de liberación del tubo PTFE

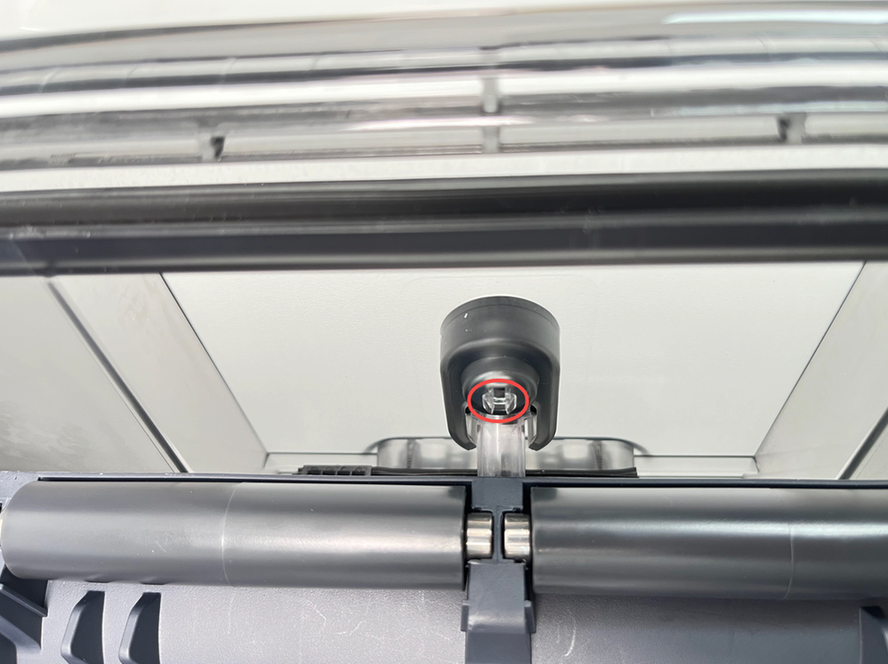

Presione el botón de liberación del tubo PTFE de vuelta en la carcasa en la siguiente dirección, inserte el cierre en la ranura correspondiente suavemente y mantenga la carcasa de silicona negra incrustada plana.
Paso 6 - Conectar el tubo PTFE
Verifique que el soporte de silicona del tubo PTFE esté alineado con el agujero de filamento de la unidad interna de hub, y empuje el tubo PTFE desde la parte trasera del AMS 2 Pro. Después de la instalación, tire del tubo PTFE para confirmar que el tubo PTFE está fijo.
Calibración
Conecte el cable de alimentación, conecte el AMS a la impresora, encienda la alimentación y comience a usar el AMS 2 Pro para cargar filamentos a través de la operación en la pantalla. Si se puede completar la carga y no aparecen mensajes de error durante todo el proceso de carga, la sustitución fue exitosa.
De lo contrario, verifique todas las conexiones e inténtelo nuevamente. Si el problema persiste, póngase en contacto con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y le brindaremos asistencia.
Si tiene alguna sugerencia o comentario sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
