Unidad Interna de Hub del AMS

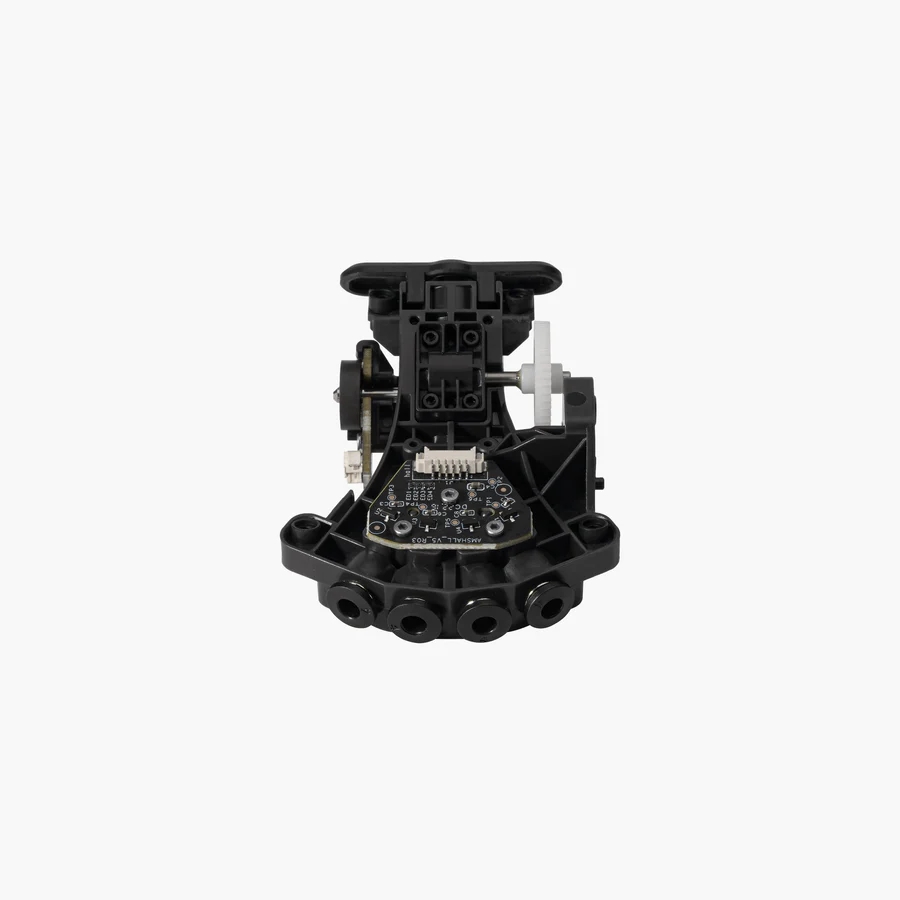

La Unidad Interna de Hub del AMS es el dispositivo de selección de material (4 entradas 1 salida) del AMS, responsable de enviar el filamento especificado a la impresora y de recuperar el filamento enviado a la impresora hacia el AMS.
Puede adquirirla en nuestra tienda aquí: Unidad Interna de Hub del AMS
Motor de la Unidad Interna de Hub del AMS

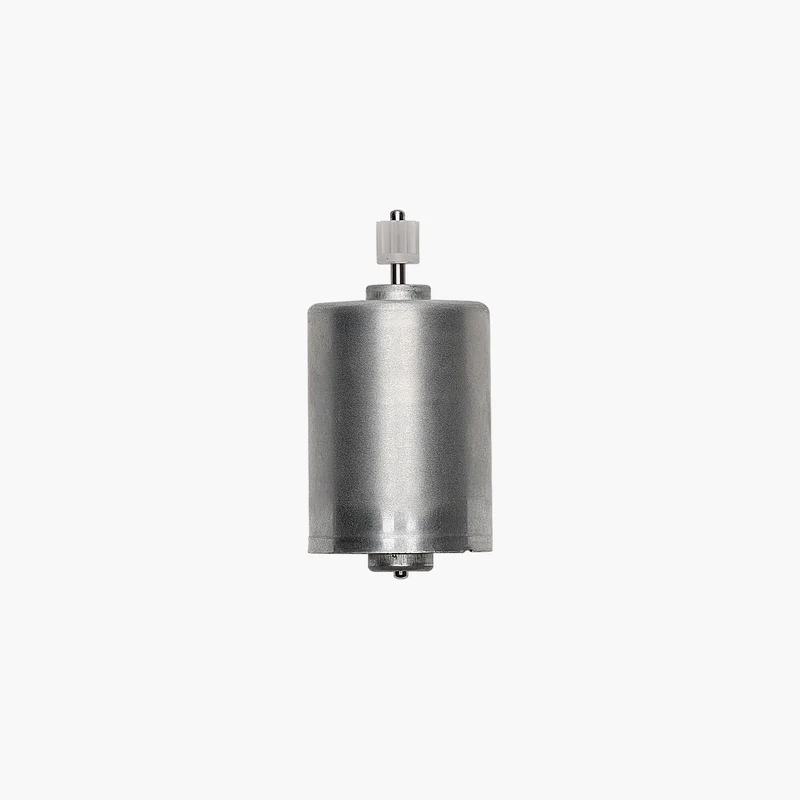

El Motor de la Unidad Interna de Hub del AMS se utiliza para proporcionar energía para el funcionamiento de la unidad interna de hub del AMS.
Puede adquirirlo en nuestra tienda aquí: Motor de la Unidad Interna de Hub del AMS
Cuándo utilizar
El filamento está atascado en la Unidad Interna de Hub del AMS, y se han verificado todos los tubos PTFE y están conectados de forma segura.
Herramientas y materiales necesarios
- Unidad Interna de Hub del AMS nueva o Motor de la Unidad Interna de Hub del AMS
- Llaves Allen H2.0 y H1.5
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
Apague la alimentación de la impresora y desconecte la conexión del AMS de la impresora.
Guía de operación
Paso 1 - Desconectar el tubo PTFE
Abra la cubierta del AMS, presione el botón en el hub de filamento y extraiga el tubo PTFE.
Paso 2 - Retirar 2 tornillos

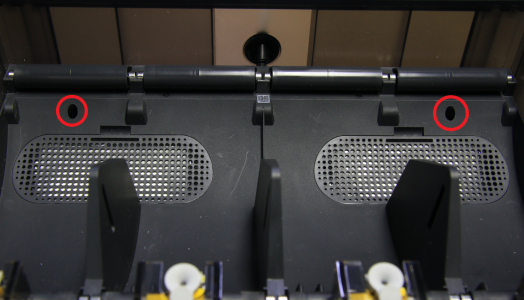

Retire 2 tornillos y luego levante el marco central hacia arriba.
Paso 3 - Retirar el marco principal del AMS

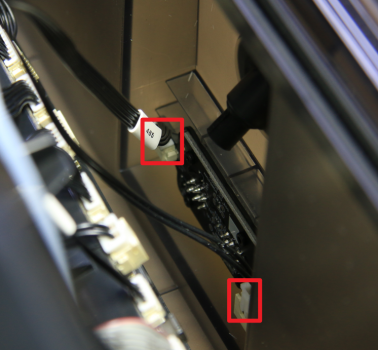

Desconecte el cable de conexión 485 del AMS y el cable de alimentación del AMS (Conozca más sobre el Paquete de cables del AMS (5 en 1)), y retire el módulo del marco principal del AMS central.
Paso 4 - Desconectar los 4 tubos PTFE

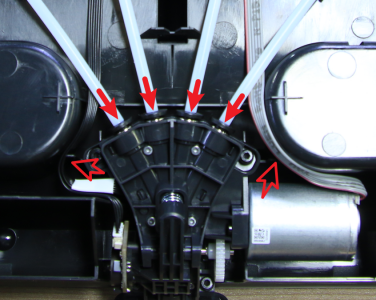

Aplaste los acopladores plásticos para desconectar los 4 tubos PTFE.
Paso 5 - Retirar 4 tornillos

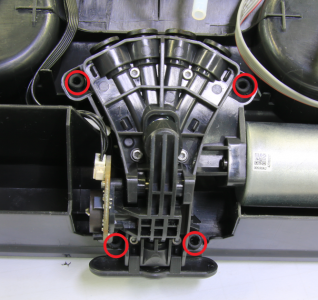

Retire 4 tornillos y gire el conjunto de la Unidad Interna de Hub del AMS.
Paso 6 - Desconectar 3 cables

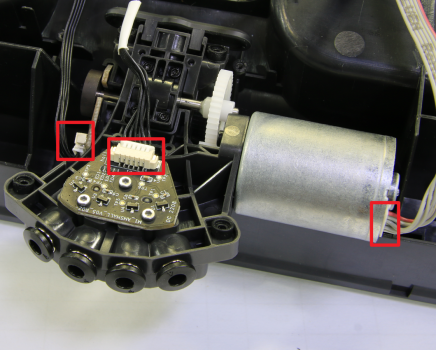

Desconecte el cable del motor, el cable de selección de material (etiquetado como "HALL") y la línea de conexión de la placa de velocidad, y luego retire el conjunto de la Unidad Interna de Hub del AMS.
Nota: Para evitar que el conector se afloje, se ha aplicado adhesivo al cable del motor. Al desconectar el cable, retire cuidadosamente el adhesivo con una pistola de calor o pinzas (la eliminación no afectará a la garantía).
Paso 7 - Retirar el Motor de la Unidad Interna de Hub del AMS

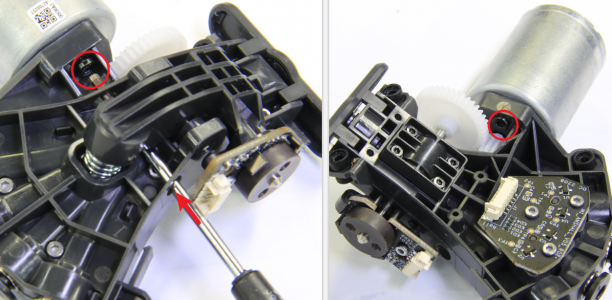

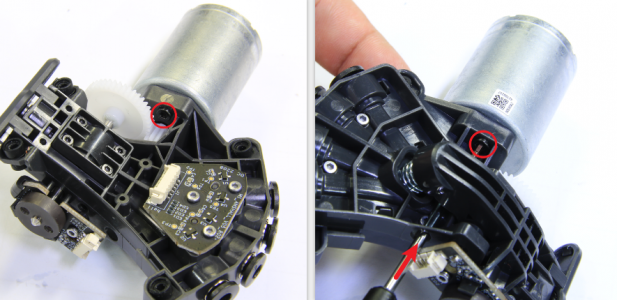

Retire 2 tornillos y luego retire el Motor de la Unidad Interna de Hub del AMS.
Paso 8 - (Montaje) Instalar el Motor de la Unidad Interna de Hub del AMS
Instale el Motor de la Unidad Interna de Hub del AMS en el hub de filamento según las posiciones de los postes y los agujeros de tornillos.
Paso 9 - Instalar 2 tornillos
Fije el Motor de la Unidad Interna de Hub del AMS con 2 tornillos.
Paso 10 - Conectar 3 cables
Conecte el cable del Motor de la Unidad Interna de Hub del AMS, el cable de selección de material (etiquetado como "HALL") y la línea de conexión de la placa de velocidad.
Paso 11 - Instalar la Unidad Interna de Hub del AMS
Instale la Unidad Interna de Hub del AMS en el marco principal central del AMS y fije con 4 tornillos.
Paso 12 - Conectar los 4 tubos PTFE
Organice los cables y conecte los 4 tubos PTFE.
Paso 13 - Instalar el marco principal del AMS
Coloque el marco principal central del AMS en la carcasa del AMS y conecte el cable de conexión 485 del AMS y el cable de alimentación del AMS.
Paso 14 - Fijar 2 tornillos
Coloque el marco principal central del AMS en su posición y fije con 2 tornillos.
Paso 15 - Conectar el tubo PTFE
Verifique el soporte del tubo e inserte el tubo PTFE. Realice un suave tirón para asegurar que el tubo esté bien conectado.
Cómo verificar la finalización/éxito
Conecte el AMS a la impresora y encienda la alimentación. Cargue filamento en todos los compartimentos del AMS. En la pantalla, haga clic en "Cargar" para iniciar el proceso de carga de filamento.
Después de que el filamento del compartimento 1 se cargue, seleccione el compartimento 2 del AMS para cargar el filamento del compartimento 2, y luego cargue el filamento de los compartimentos 3 y 4.
Si todos los procesos de carga funcionan correctamente, la sustitución se ha completado con éxito.
De lo contrario, asegúrese de que todos los cables y tubos PTFE estén conectados correctamente. Si no se detectan errores y el problema persiste, póngase en contacto con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
