Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2C.
Buffer de filamento

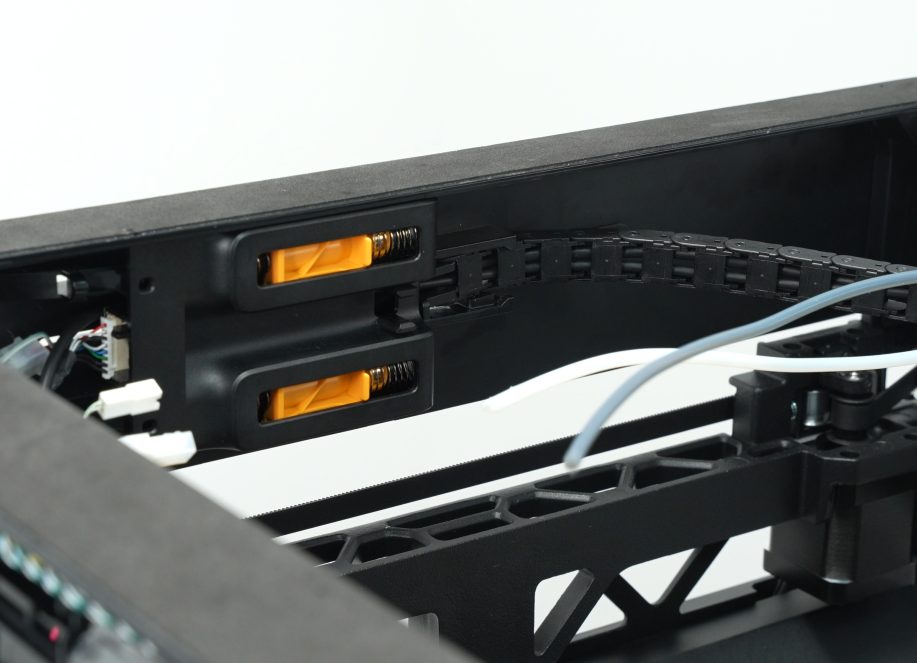

El buffer de filamento está instalado en la cubierta superior de la impresora y consta de dos deslizadores, dos resortes y una placa de conexión del buffer.
Las piezas de repuesto para el buffer de filamento incluyen lo siguiente:
- Buffer de filamento * 1
- Tornillo BT3x8 * 4
Cuándo utilizarlo
- El AMS presenta fallos y, tras inspección, se observa que el buffer de filamento está dañado visiblemente.
- Tras análisis por parte del soporte técnico de Bambu Lab, se confirma que el buffer de filamento debe reemplazarse.
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirar el buffer de filamento
Paso 1: Retirar la cubierta de la placa AP

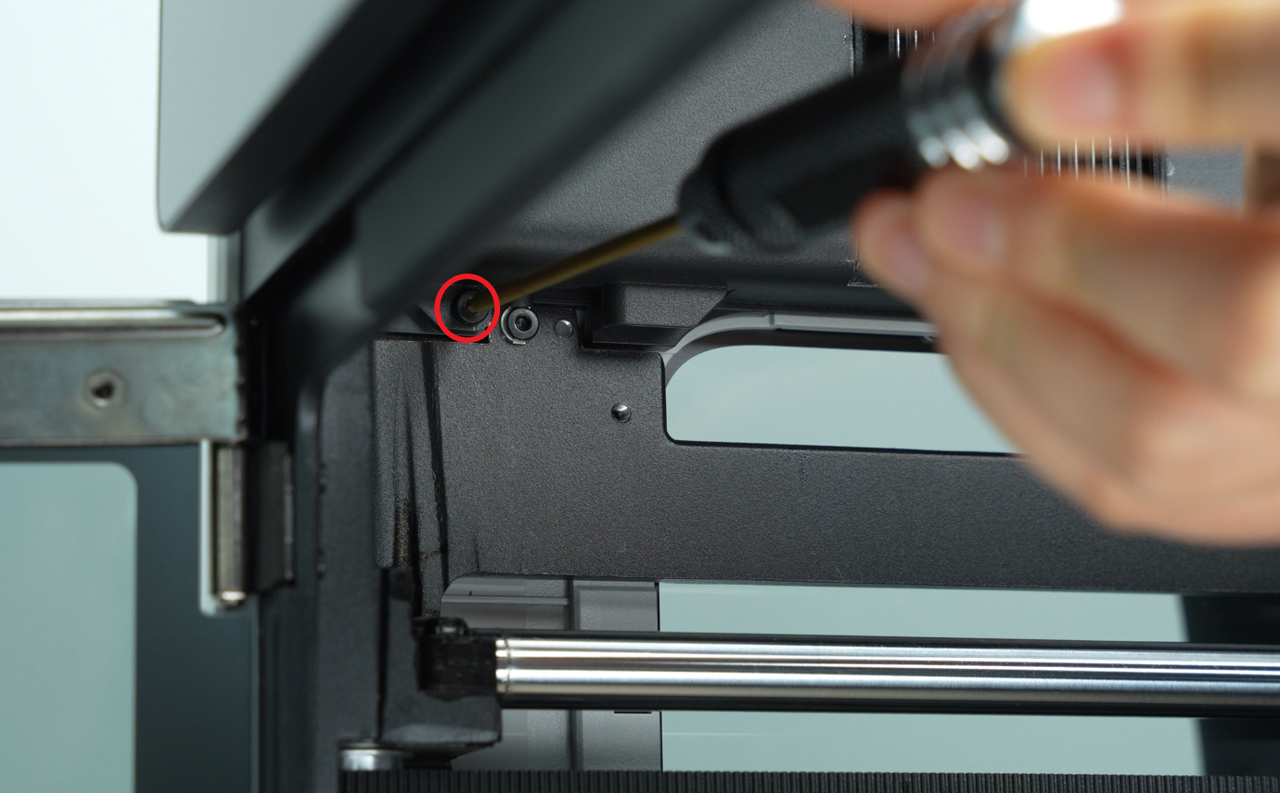

Utilice una llave Allen H2.0 para aflojar 1 tornillo de fijación (BT2.6x8), luego retire la cubierta de la placa AP desde el lado cercano a la puerta frontal.
Paso 2: Desconectar el cable de 6 pines
Si la impresora está conectada al AMS, deberá desconectar el cable de 6 pines.
Paso 3: Desconectar el tubo PTFE

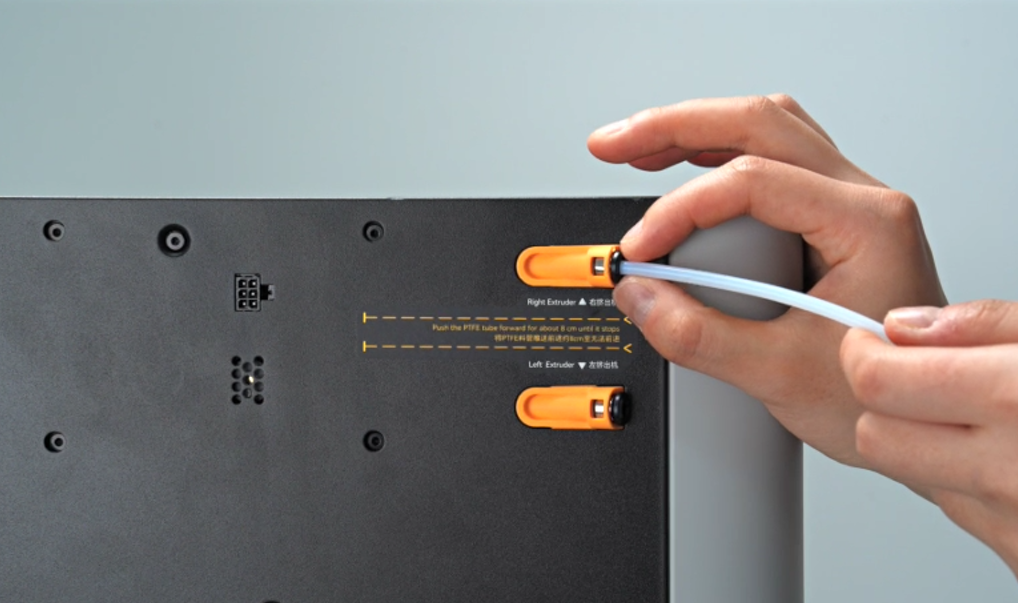

- Presione el conector neumático en la parte trasera de la impresora para desconectar los dos tubos PTFE del buffer de filamento.

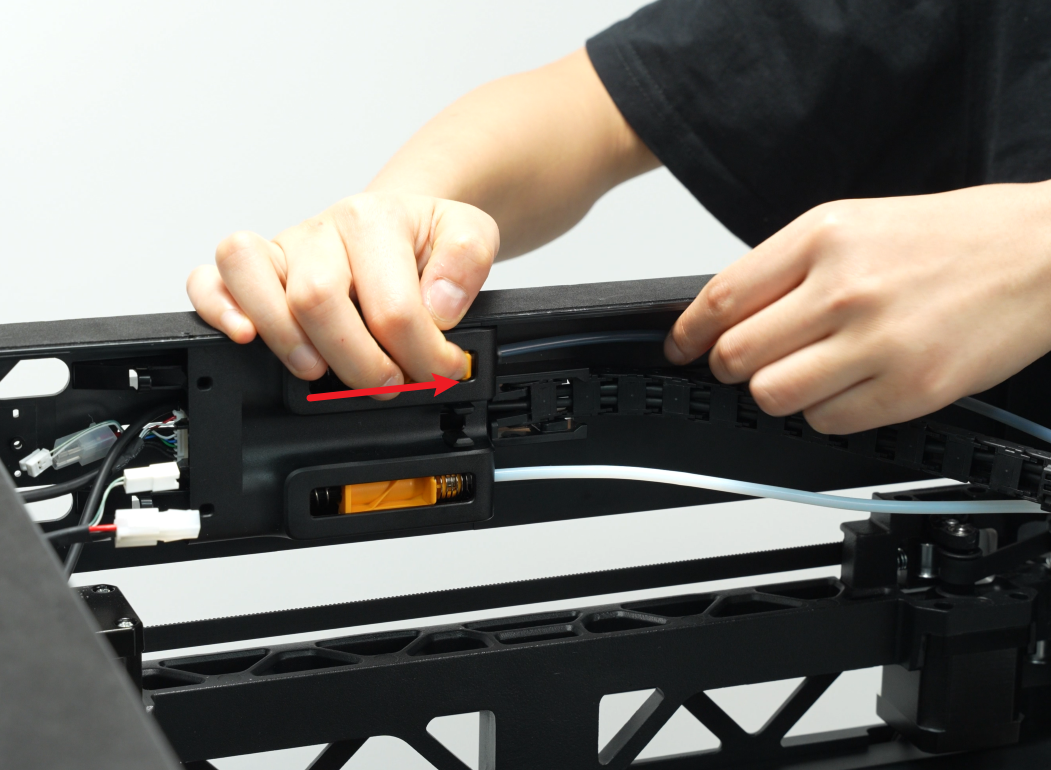

- Empuje el deslizador del buffer hacia la derecha extrema, luego presione el conector neumático y desconecte los dos tubos PTFE conectados al cabezal uno por uno.
Nota: Si es una impresora H2DL, también debe desconectar el tubo. Presione el conector neumático de la bomba de aire integrada para extraer el tubo.
Paso 4: Retirar los tornillos del buffer de filamento

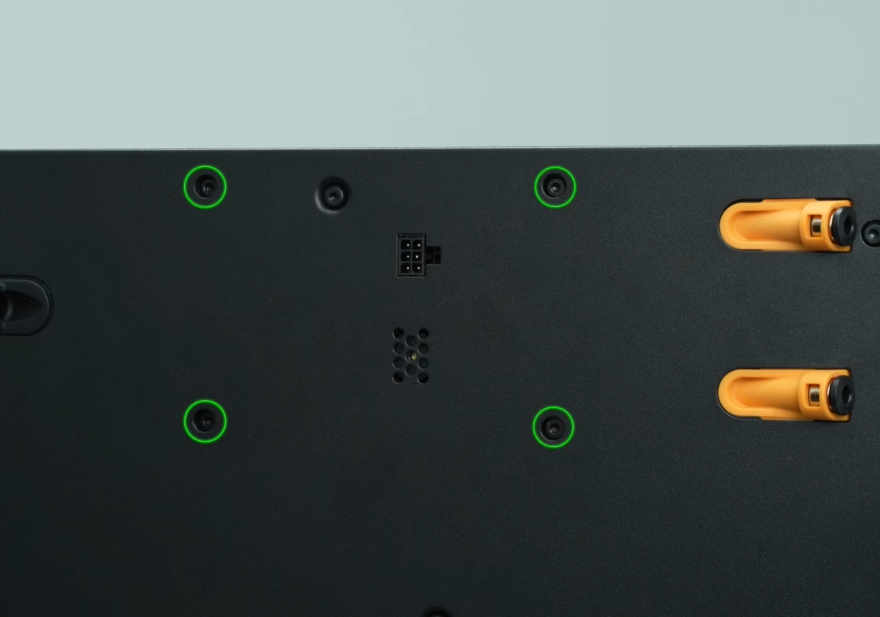

Utilice una llave Allen H2.0 para retirar los 4 tornillos de fijación (BT3x8) que sujetan el buffer de filamento.
Nota: Al retirar los tornillos de fijación, sostenga el buffer con la mano para evitar que caiga.

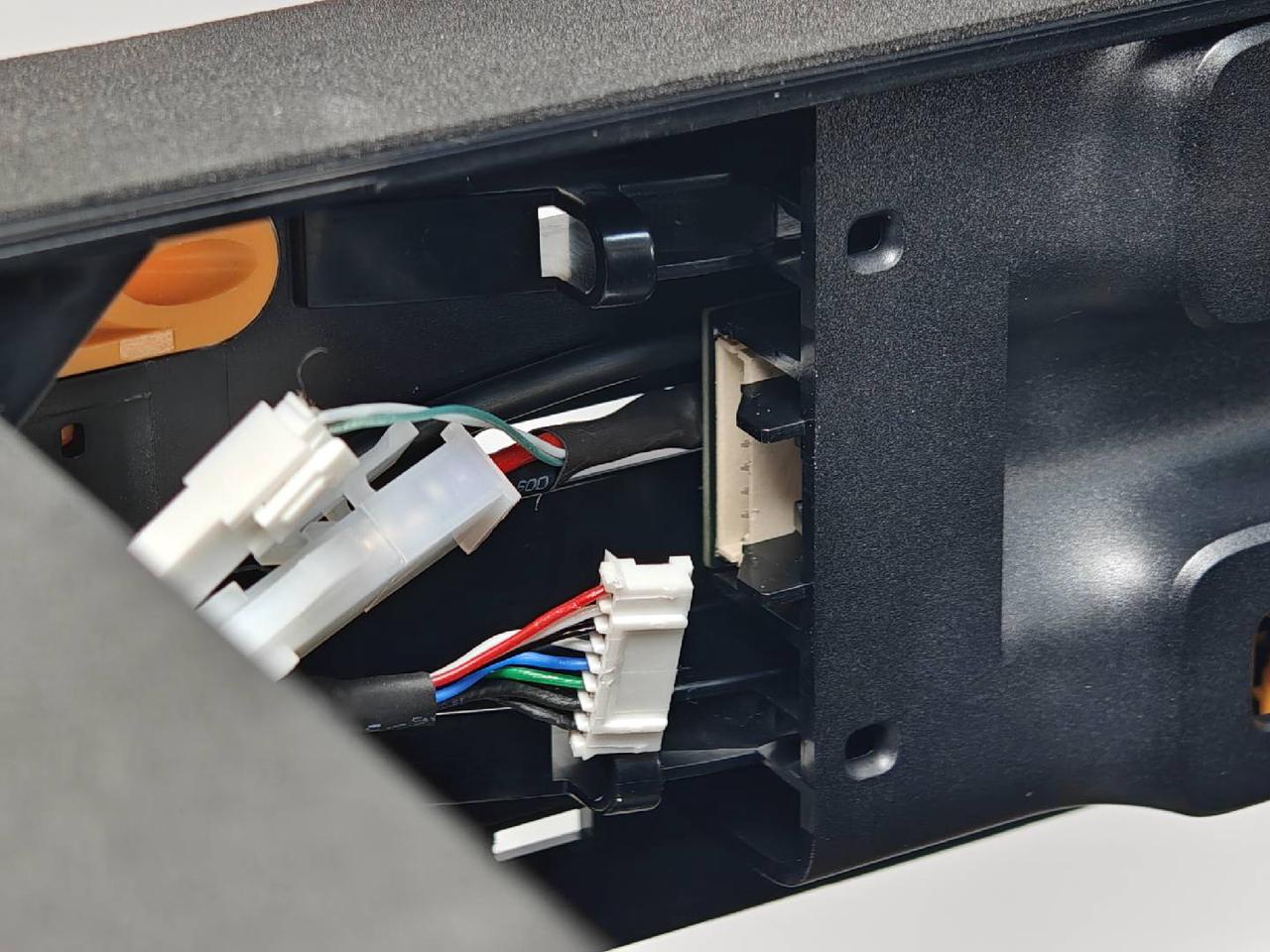

Paso 5: Desconectar el cable del buffer de filamento
Utilice una llave Allen para levantar el lateral del cable;
Desconecte el cable retirando con cuidado el conector.
Instalar el buffer de filamento
Paso 1: Conectar el cable y asegurar el buffer
- Reconecte el cable del buffer al buffer de filamento;
Nota: Durante este paso, es posible que los imanes se caigan. Si sus imanes y resortes se sueltan durante la instalación, consulte la imagen siguiente para el método correcto de reinstalación. Utilice una llave hexagonal H1.5 para retirar los tres tornillos marcados en rojo en la imagen siguiente, luego retire el buffer.
Preste atención especial a la dirección de instalación del imán trapezoidal rojo mostrado en la imagen. También recomendamos utilizar una llave hexagonal H2.0 para ayudar en la instalación. Consulte la imagen para el método correcto.

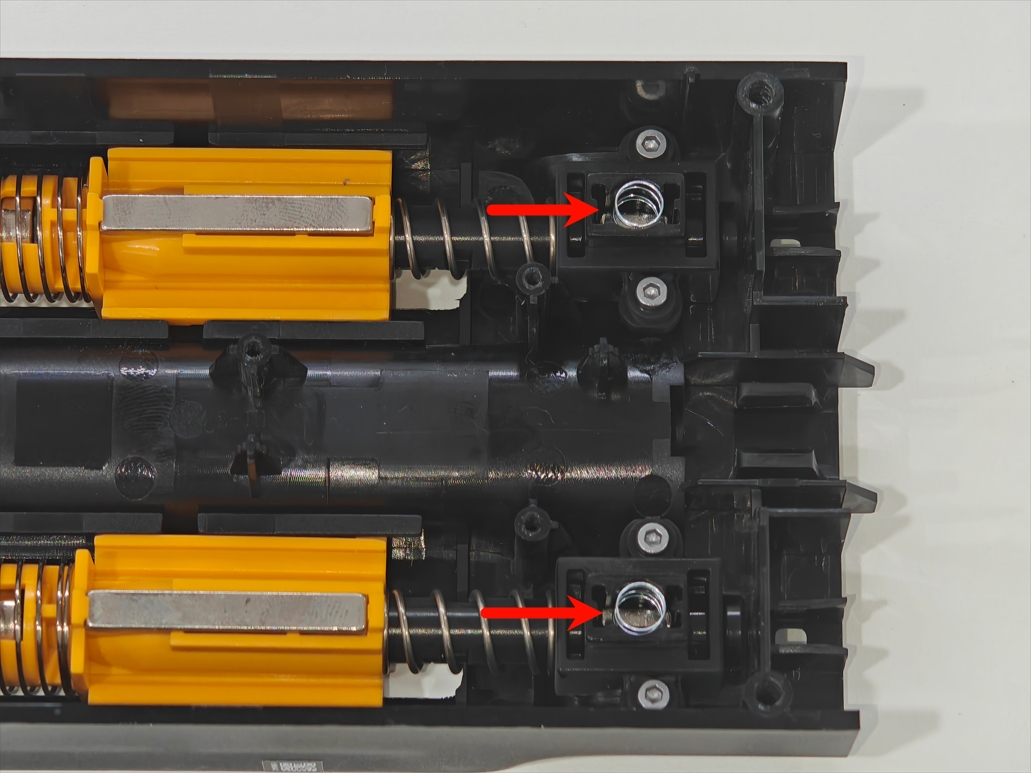

La imagen siguiente muestra el resultado correcto de la instalación.
Finalmente, reinstale los tres tornillos que retiró anteriormente.
- Si es H2DL, también debe conectar el tubo;
- Coloque el buffer de filamento en su posición original.
Paso 2: Asegurar el buffer de filamento
Utilice una llave Allen H2.0 para apretar los 4 tornillos de fijación (BT3x8).
Paso 3: Conectar el tubo PTFE
- Reconecte los dos tubos PTFE del cabezal al buffer de filamento uno por uno;
- Reconecte los tubos PTFE en la parte trasera de la impresora al buffer de filamento.
Paso 4: Volver a instalar la cubierta de la placa AP
Nota: Antes de instalar la cubierta de la placa AP, es necesario verificar si los cables obstruyen el conducto PTFE. Evitar esta obstrucción prevendrá interferencias en la instalación posterior del conducto PTFE.

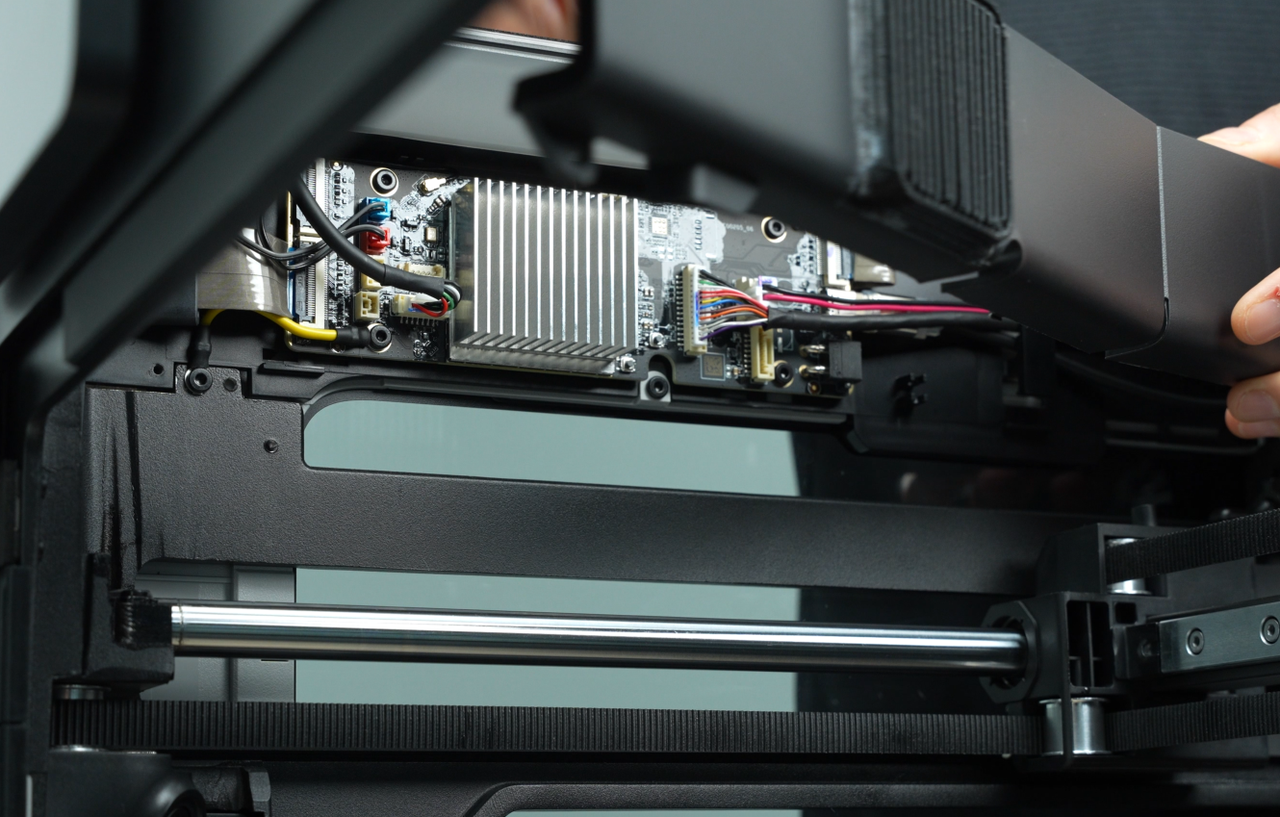

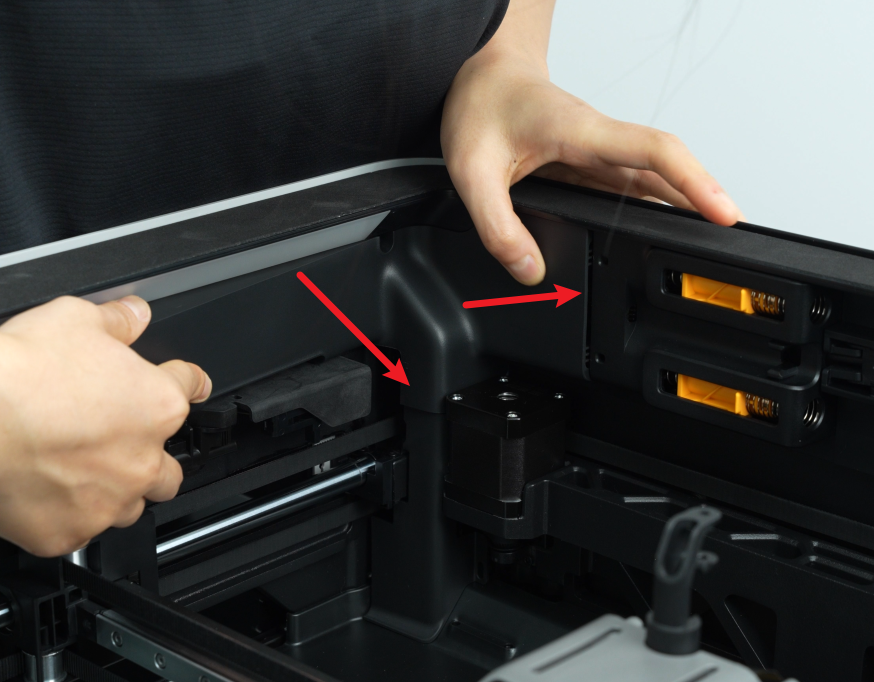

Primero, encaje la cubierta de la placa AP desde el lado cercano a la parte trasera de la impresora, presione las dos zonas indicadas por las flechas para que queden alineadas con el buffer en el lado derecho y con la cubierta del cable en la parte inferior, luego apriete un tornillo de fijación (BT2.6x8) utilizando una llave Allen H2.0.
Retirar el cable del buffer de filamento

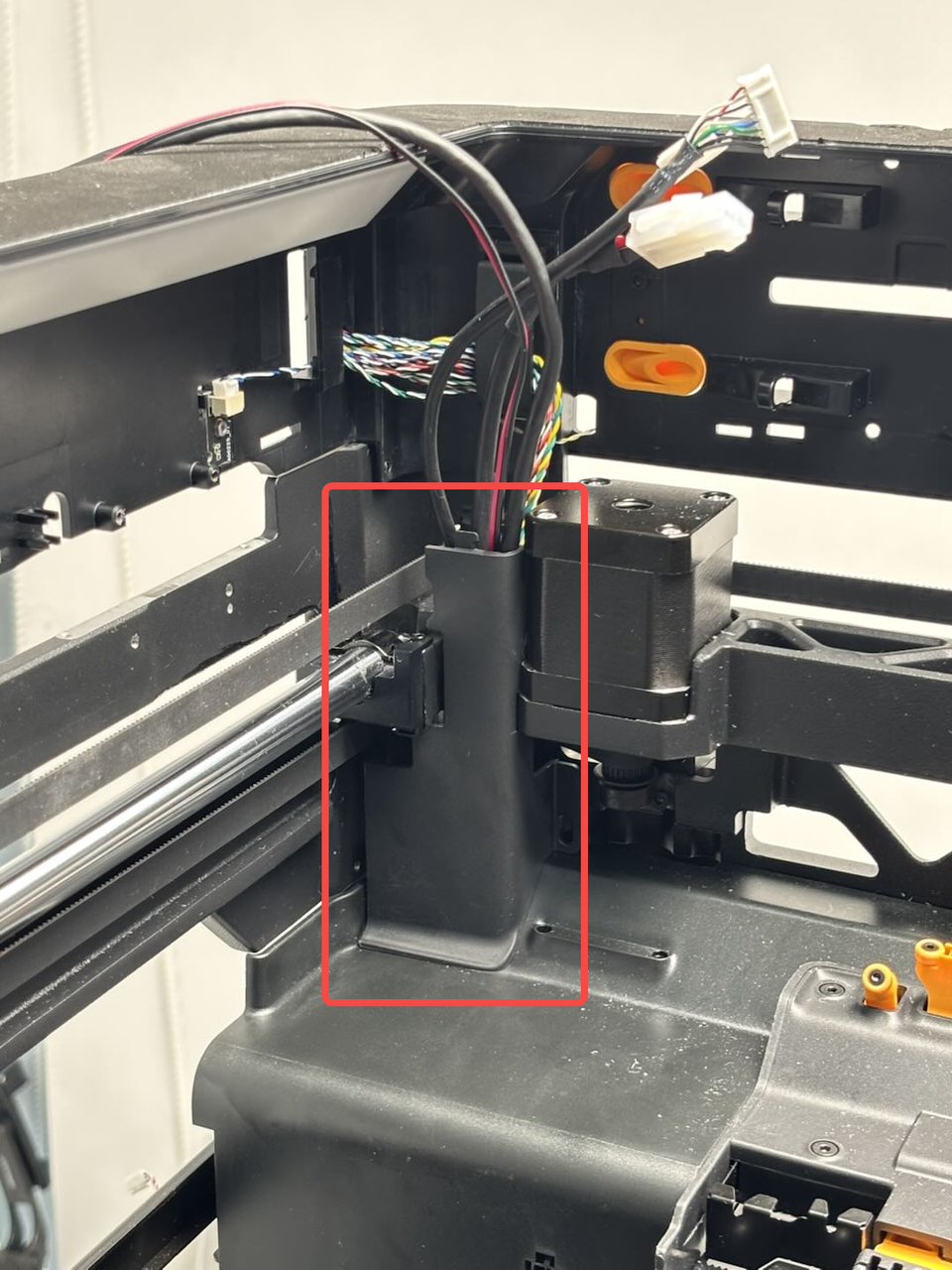

Paso 1: Retirar la cubierta de la placa AP y la cubierta del cable
- Utilice una llave Allen H2.0 para retirar un tornillo de fijación (BT2.6x8), luego retire la cubierta de la placa AP desde el lado cercano a la puerta frontal.

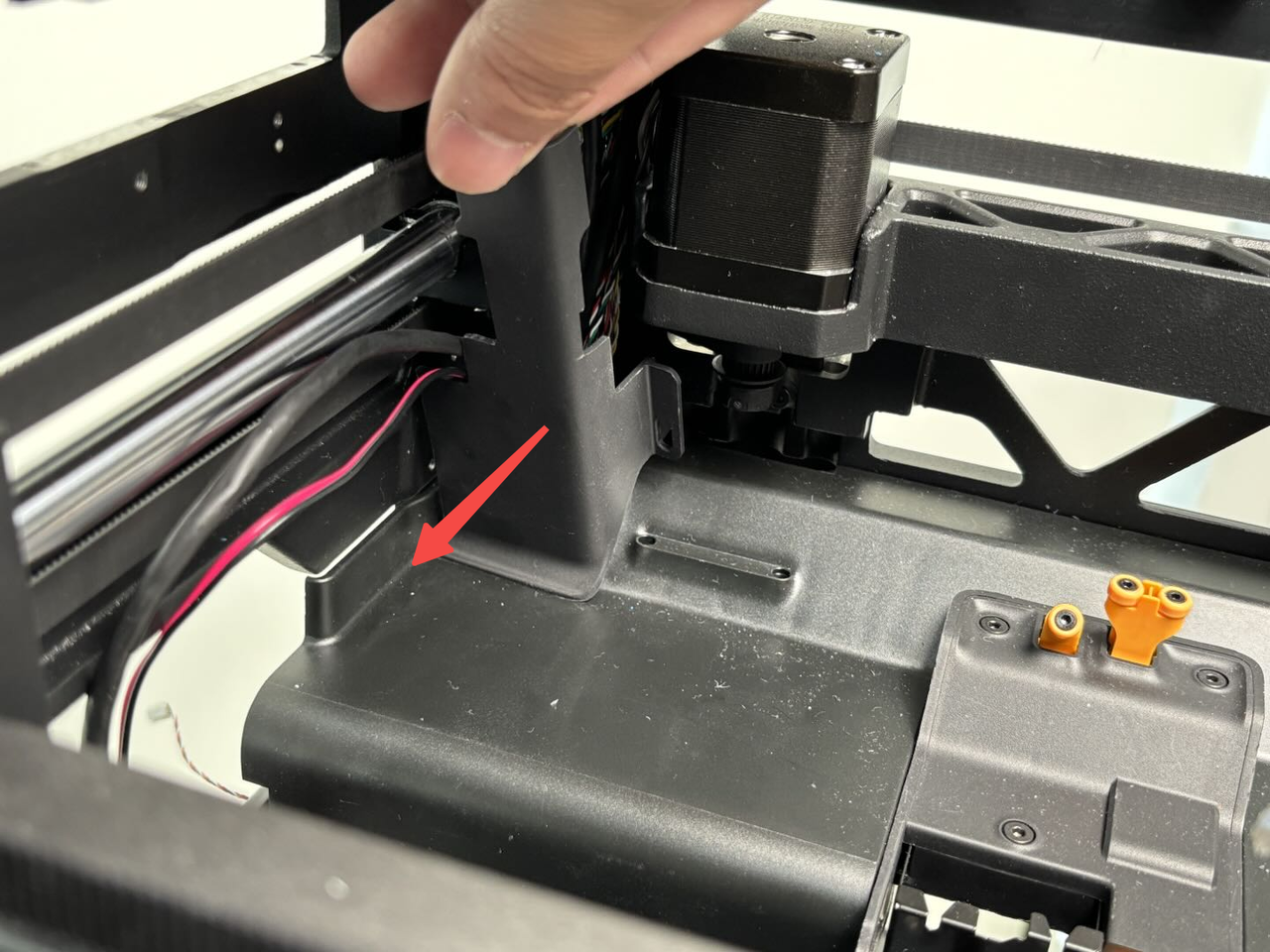

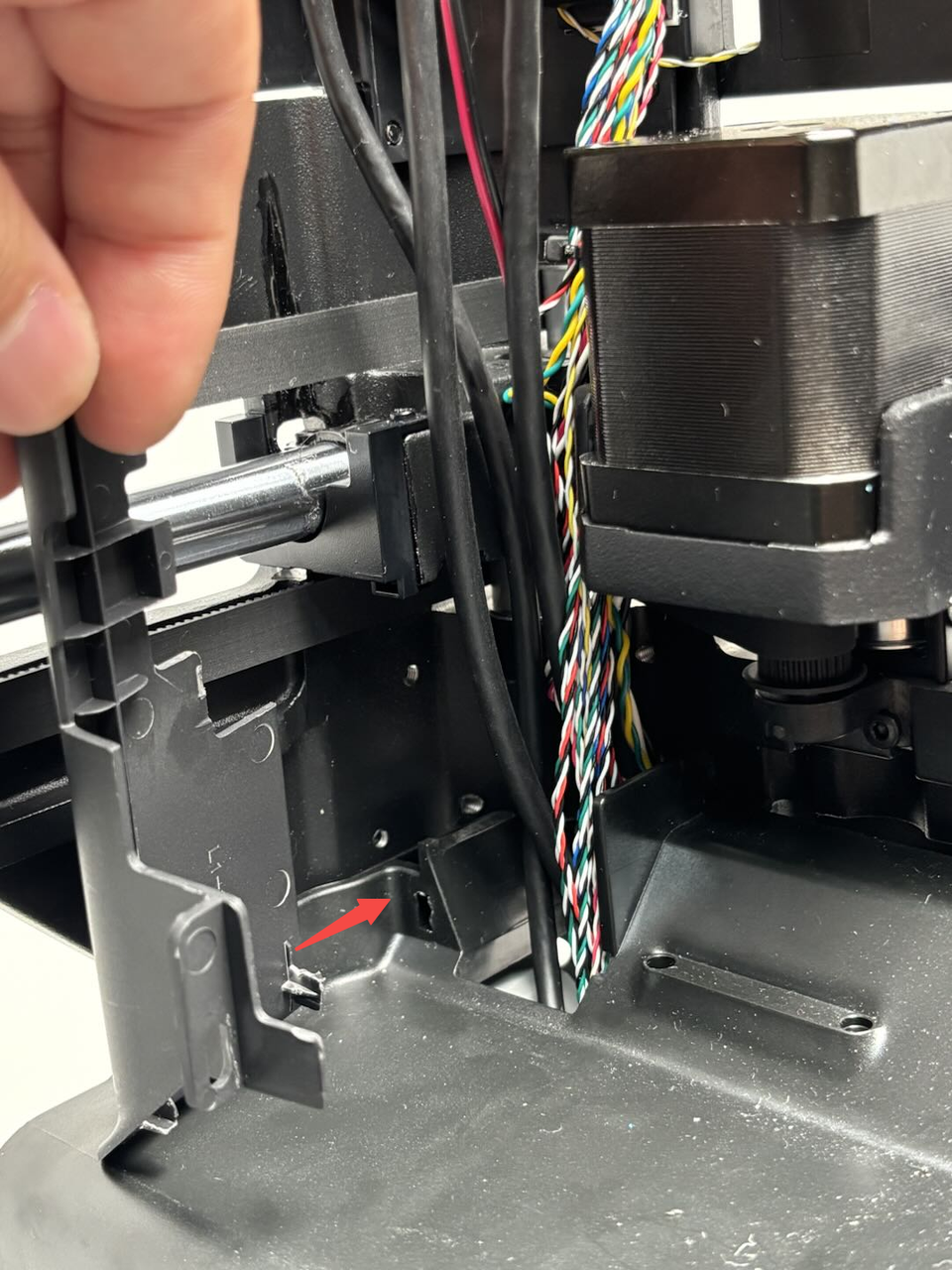

- La cubierta del cable está fijada por una hebilla, puede retirarla; en este caso, desconecte el cable del buffer.
Paso 2: Retirar el panel trasero
Puede consultar esta Wiki para retirar el panel trasero H2D:
Paso 3: Retirar el conducto de purga

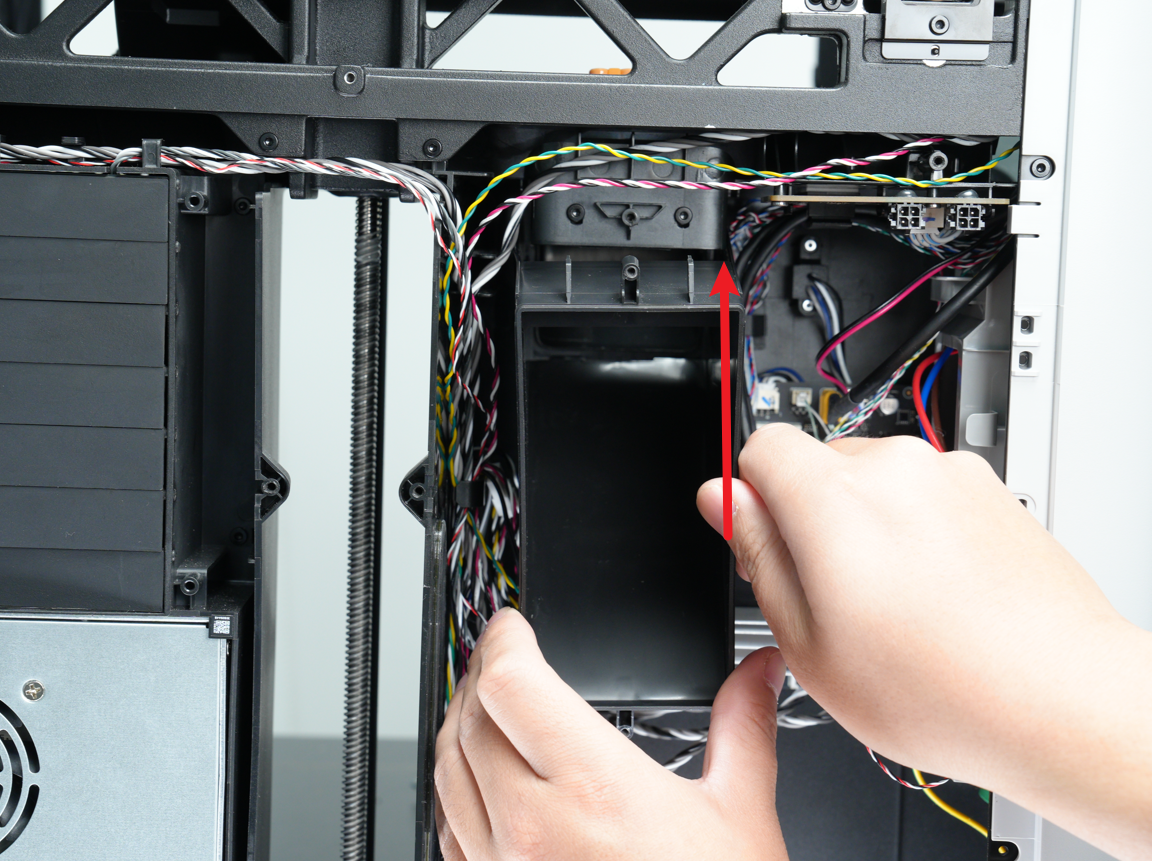

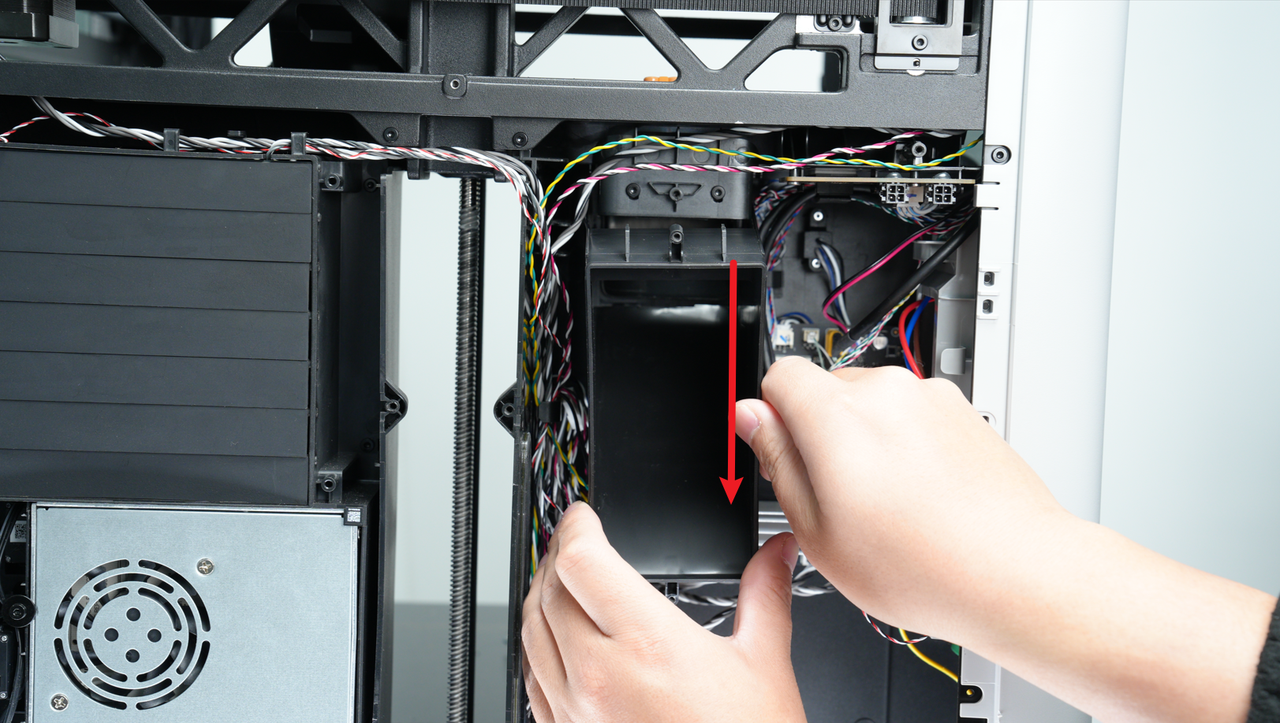

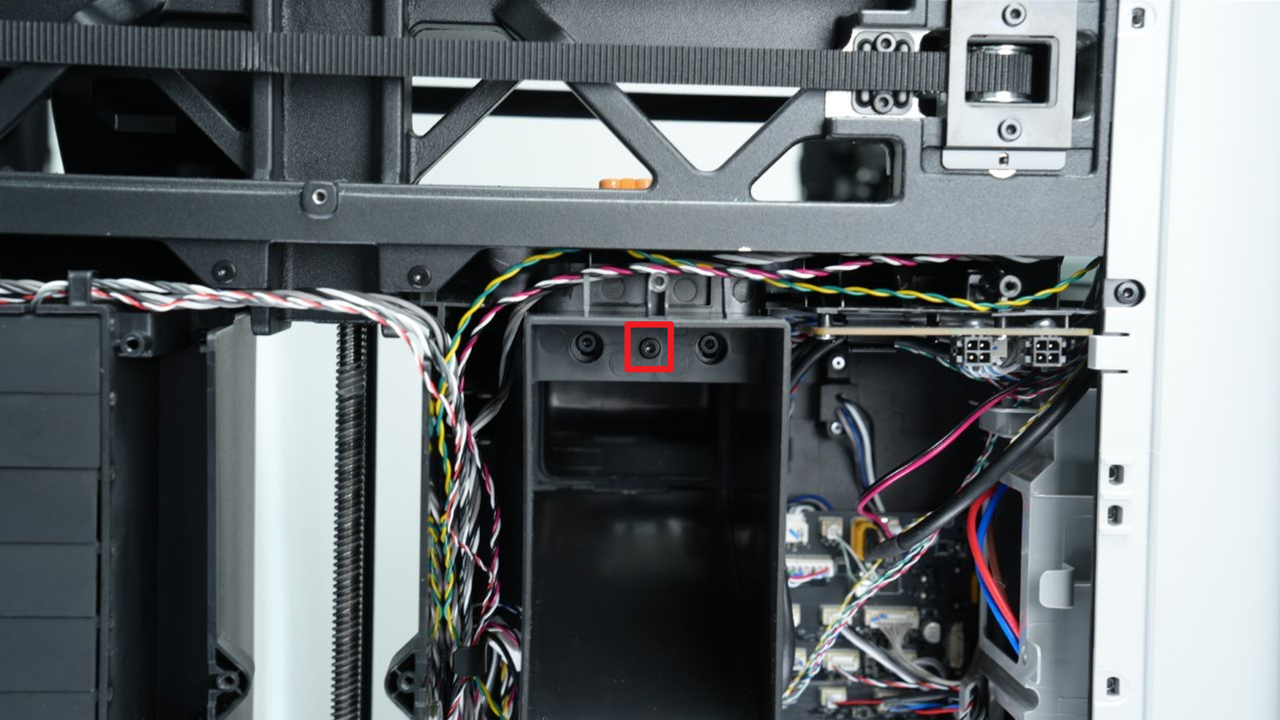

Utilice una llave Allen H2.0 para retirar un tornillo de fijación (BT3x8), luego tire del conducto de purga hacia abajo hasta que se vean las dos bisagras del conducto de purga, luego retire el conducto de purga hacia afuera.
Además de los tornillos en la parte superior del conducto de purga, también hay dos hebillas en la parte inferior para fijación.
Paso 4: Retirar el cable del buffer de filamento

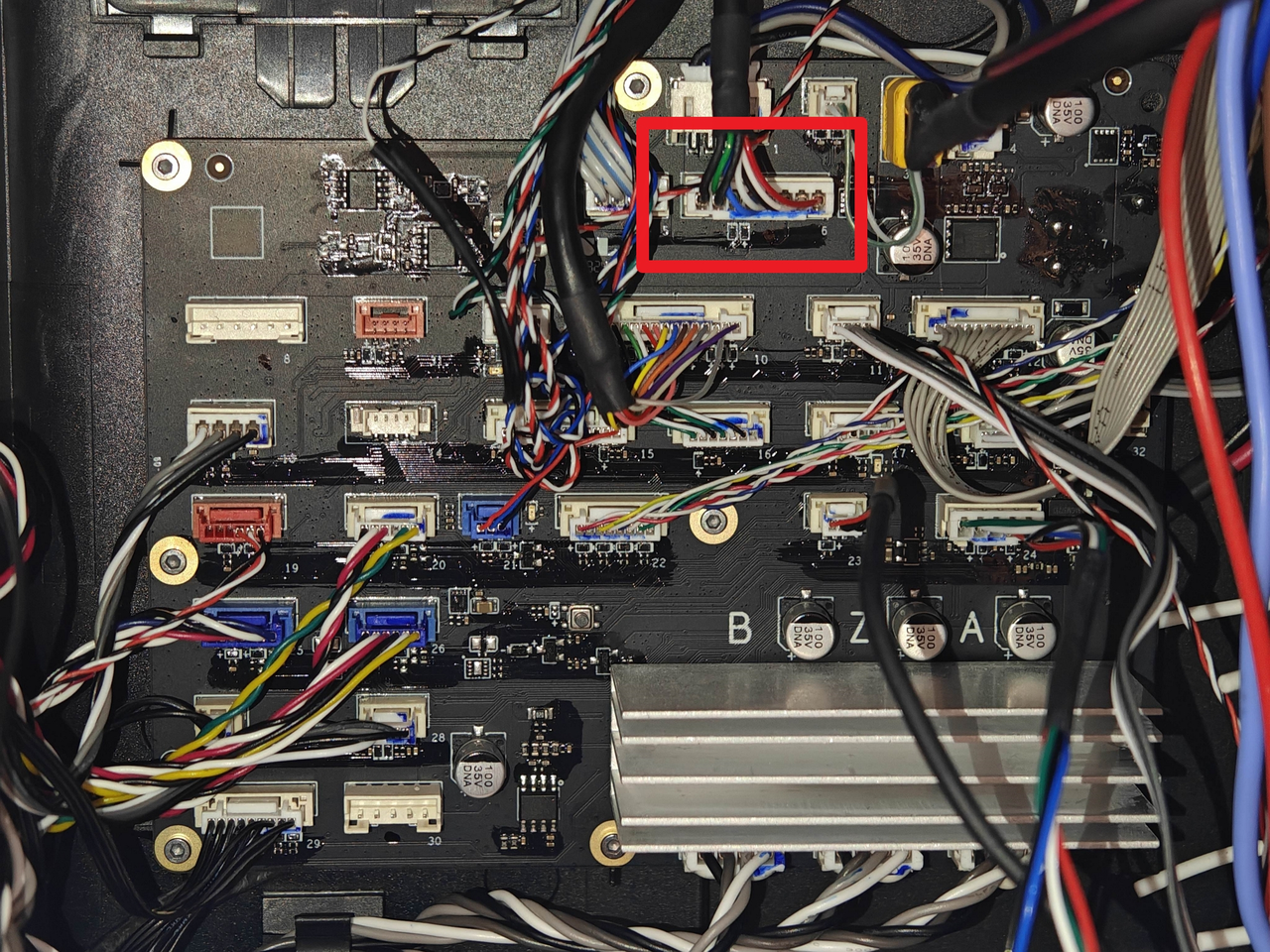

Desconecte el cable del buffer de la placa MC, luego desconecte el cable del buffer del buffer, y retire el cable del interior izquierdo.
Instalar el cable del buffer de filamento
Paso 1: Conectar el cable del buffer de filamento
- Inserte el conector nuevo en el buffer y siga este camino a través del orificio del cable en el interior;
- Luego conecte el otro extremo del cable del buffer a la placa MC.
Paso 2: Instalar el conducto de purga

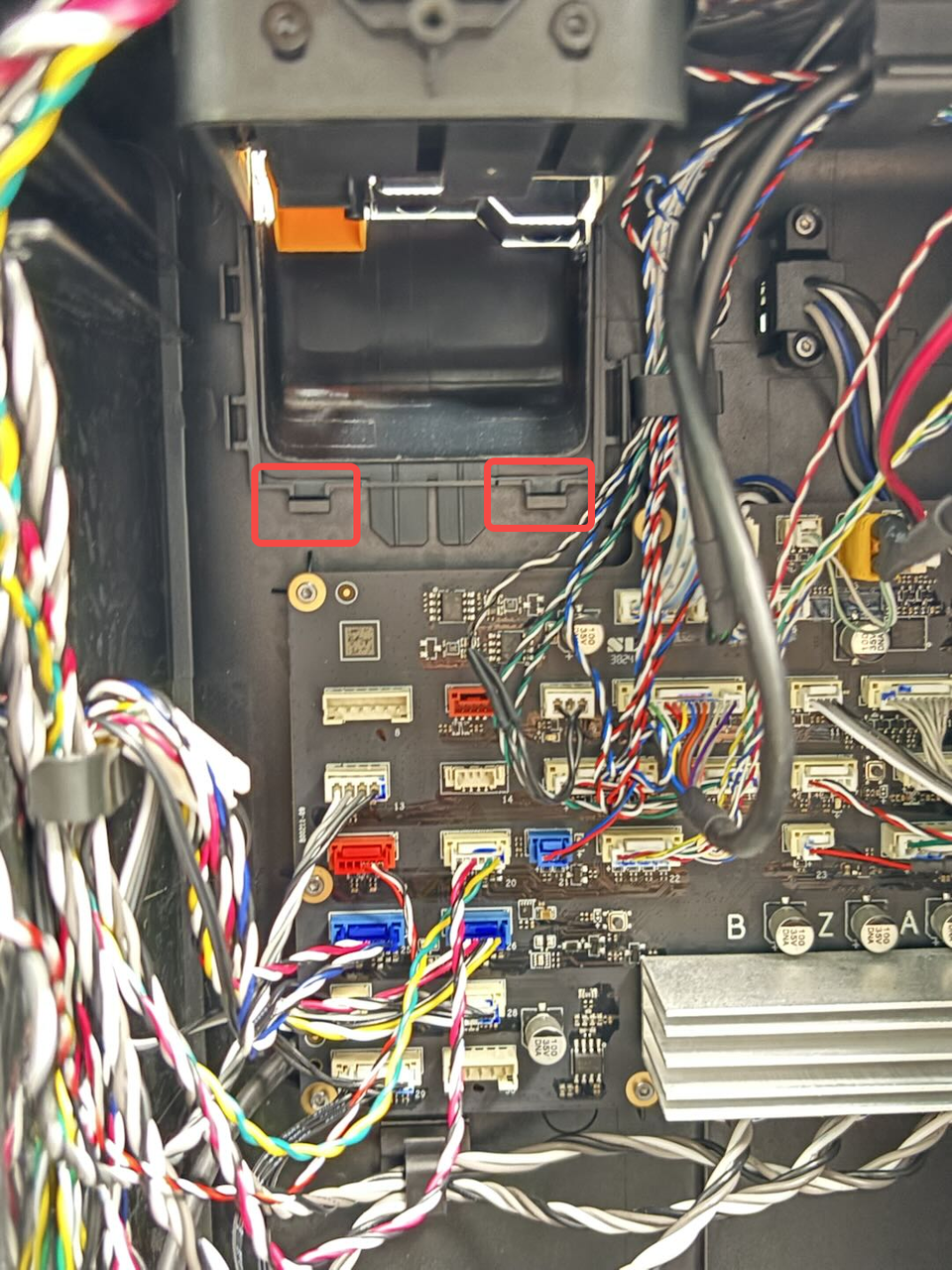

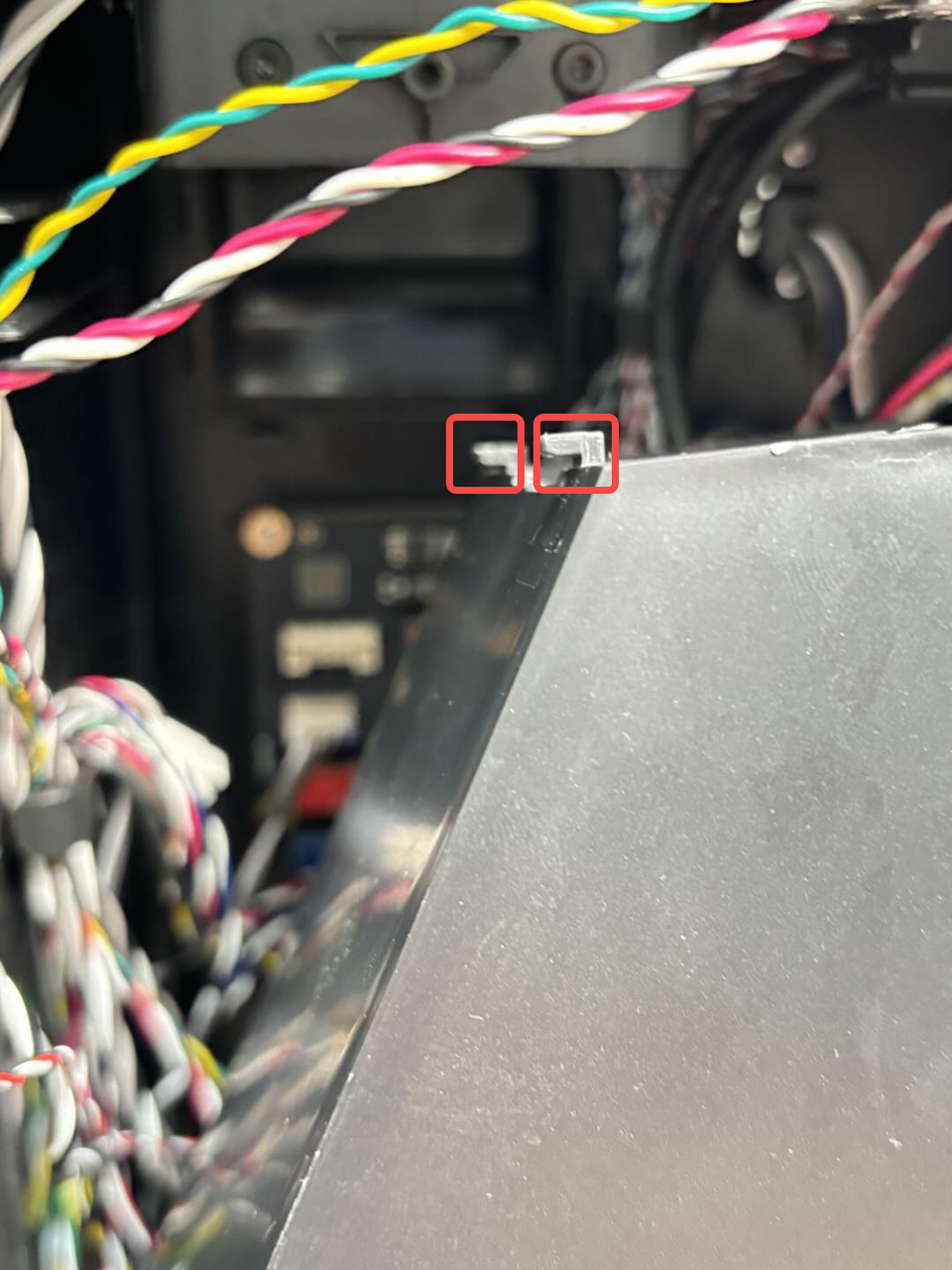

- Alinee las dos hebillas en la parte inferior del conducto de purga con los dos agujeros en el interior;

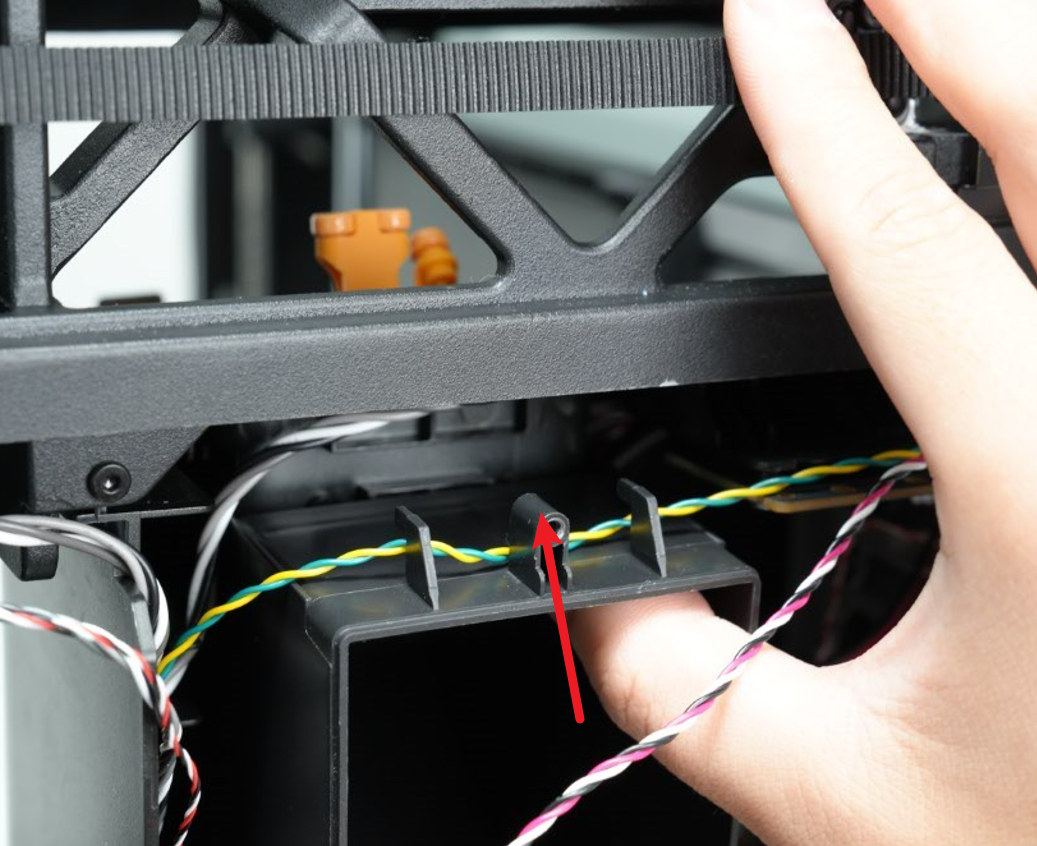

- Luego fije el conducto de purga hacia arriba, asegurándose de que la hebilla inferior quede en el interior, sostenga la parte superior del conducto de purga con la mano, alinee los agujeros de tornillo en la parte superior del conducto de purga, y finalmente apriete un tornillo de fijación utilizando una llave Allen H2.0, y asegure los cables amarillo-verde y rojo-blanco detrás de los sujetacables en la parte superior del conducto de purga.
Nota: Al instalar el conducto de purga, es necesario asegurar que las dos partes laterales del conducto de purga queden hacia el exterior del interior. Si la hebilla queda hacia el interior, es posible que no se instale correctamente.
Paso 3: Instalar la placa AP y la cubierta del cable
- Encaje la cubierta del cable en la impresora;
- Encaje de nuevo la cubierta de la placa AP desde el lado cercano a la parte trasera de la impresora, presione ambas flechas en su lugar, alineado en el lado derecho con el buffer y en la parte inferior con la cubierta del cable, luego utilice una llave Allen H2.0 para apretar un tornillo de fijación (BT2.6x8).
Paso 4: Instalar el panel trasero
Puede consultar esta Wiki para instalar el panel trasero H2D:
Verificar la funcionalidad
Encienda la impresora e inicie una impresión utilizando el AMS para comprobar si imprime normalmente. Si la impresión se completa con éxito, el reemplazo ha tenido éxito.
Si no tiene éxito, verifique que el cable del buffer y los tubos PTFE estén conectados correctamente e intente nuevamente.
Si el problema persiste, comuníquese con el soporte técnico de Bambu Lab para obtener asistencia adicional.
Herramientas y materiales necesarios
-
Nuevo buffer de filamento
-
Llave Allen H2.0
Especificaciones y cantidades de tornillos involucrados en el reemplazo del buffer de filamento H2D (se recomienda guardar los tornillos retirados adecuadamente para evitar pérdidas):
