Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2C.
Acoplador de tubo PTFE y conector neumático

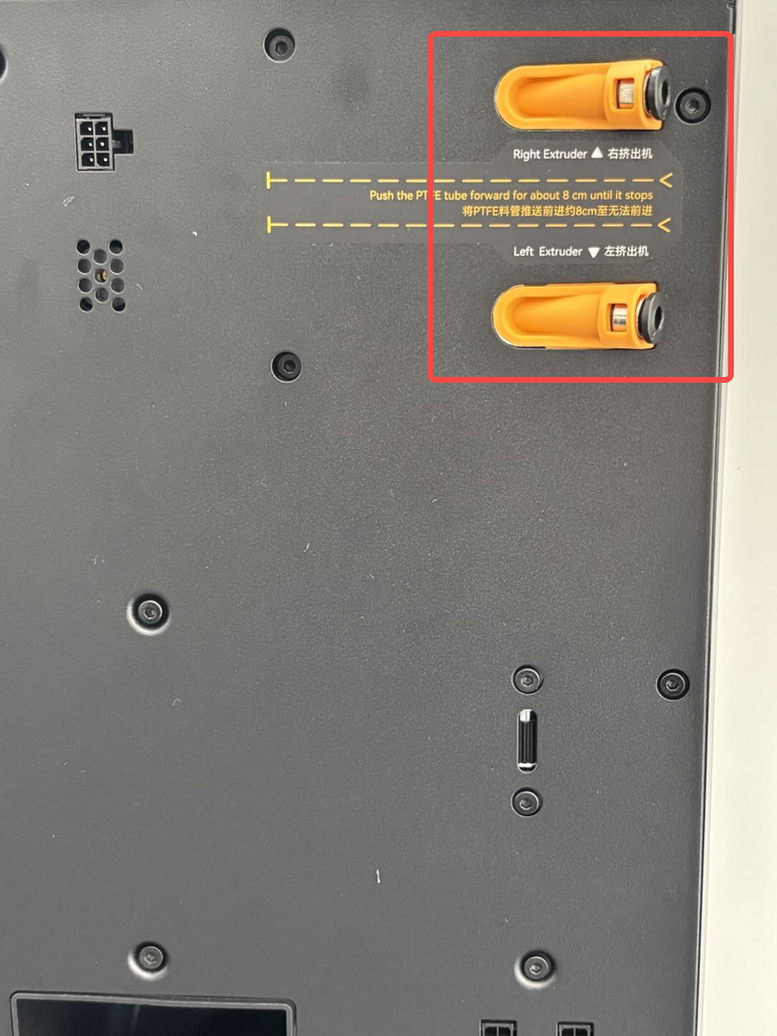

El acoplador de tubo PTFE se instala en la parte trasera de la impresora y se utiliza para fijar el tubo PTFE.

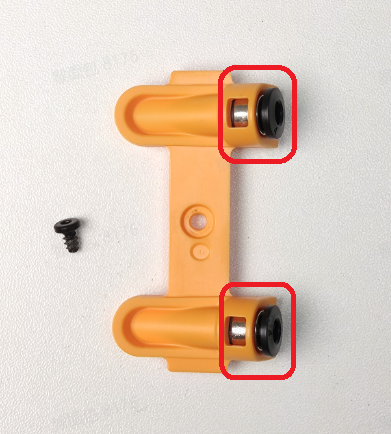

El conector neumático es el acoplamiento negro instalado en el acoplador de tubo PTFE.
Las piezas de repuesto para el acoplador de tubo PTFE incluyen:
-
Acoplador de tubo PTFE × 1
-
Tornillo BT3x5 (para fijar el acoplador de tubo PTFE) × 1
Cuándo utilizar
-
El acoplador de tubo PTFE o el conector neumático están dañados.
-
El acoplador de tubo PTFE no puede fijar adecuadamente el tubo PTFE.
Herramientas y materiales necesarios
-
Nuevo acoplador de tubo PTFE
-
Llave Allen H2.0
Especificaciones y cantidades de tornillos involucrados en el reemplazo del acoplador de tubo PTFE y el conector neumático del H2D (se recomienda guardar los tornillos removidos para evitar pérdidas):
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirar el acoplador de tubo PTFE
Paso 1: Retirar el panel trasero
Puede consultar esta Wiki para retirar el panel trasero del H2D:
Paso 2: Retirar el acoplador de tubo PTFE

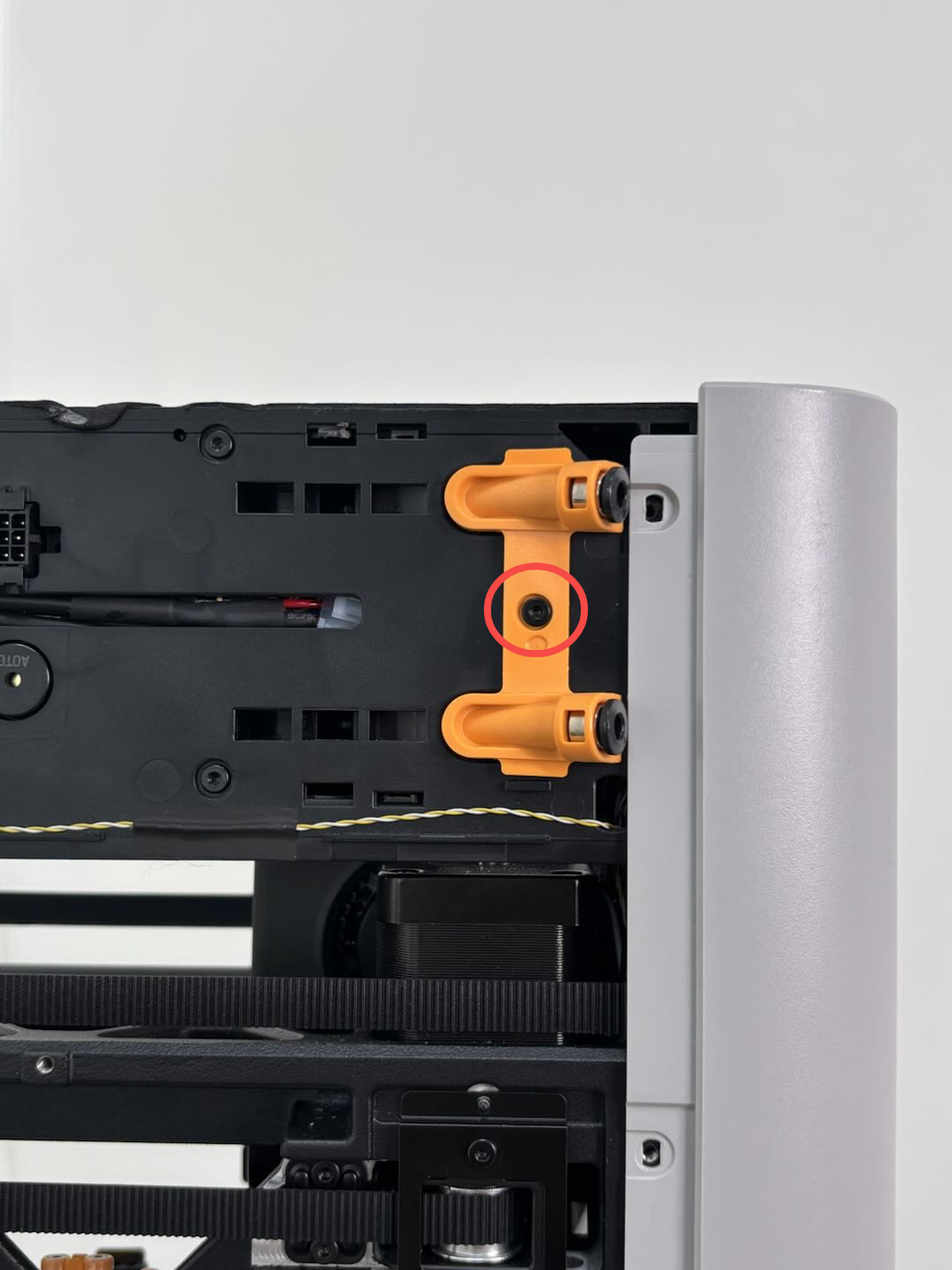

Utilice una llave Allen H2.0 para retirar un tornillo (BT3x5), luego podrá retirar el acoplador de tubo PTFE.
Paso 3: Retirar el conector neumático del acoplador de tubo PTFE (realizar según sea necesario)

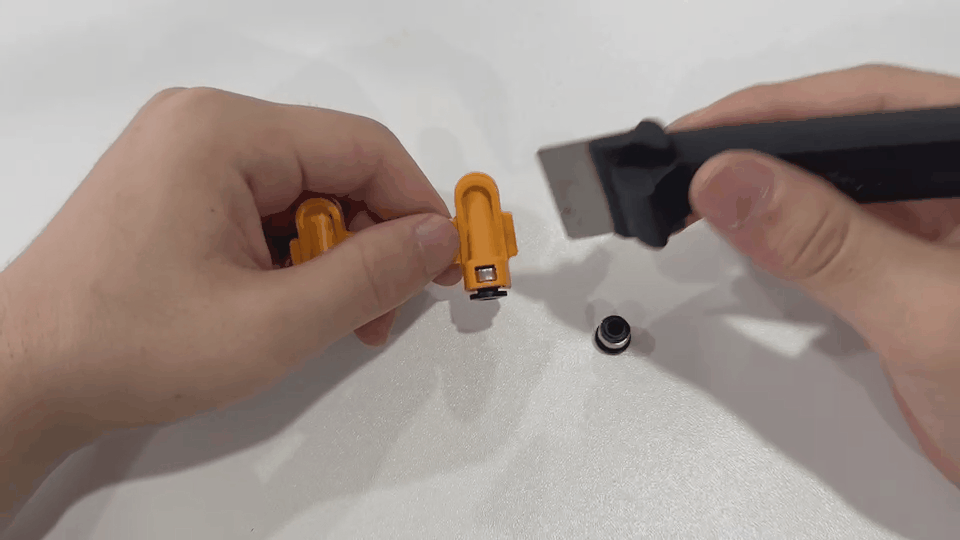

Consulte la animación a continuación y utilice una herramienta para levantar (o un cortador) para retirar cuidadosamente el conector neumático.
Instalar el acoplador de tubo PTFE
Paso 1: Instalar el conector neumático en el soporte del tubo (realizar según sea necesario)

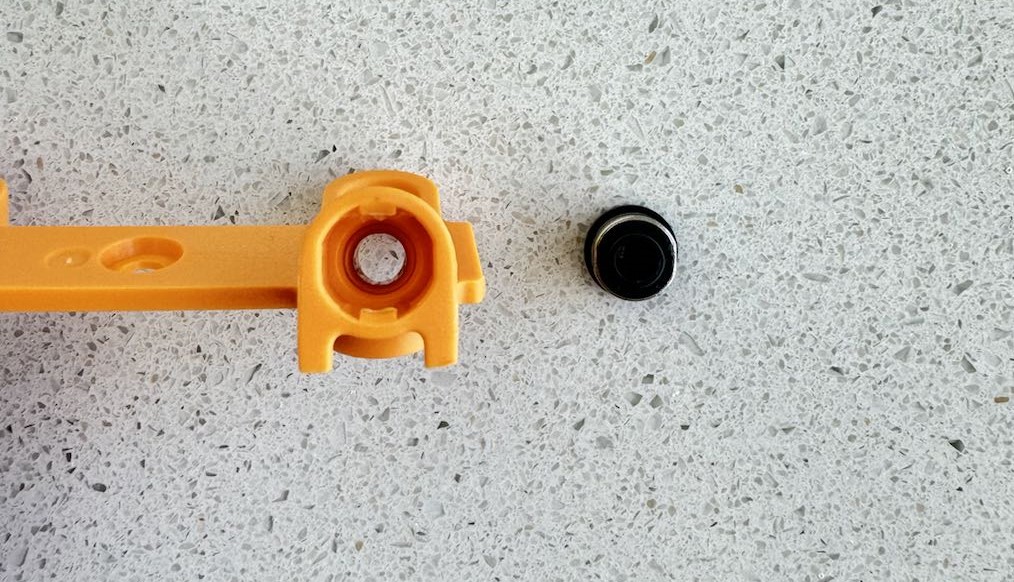

El conector tiene una forma redonda irregular. Asegúrese de alinearlo correctamente antes de insertar el nuevo conector neumático.

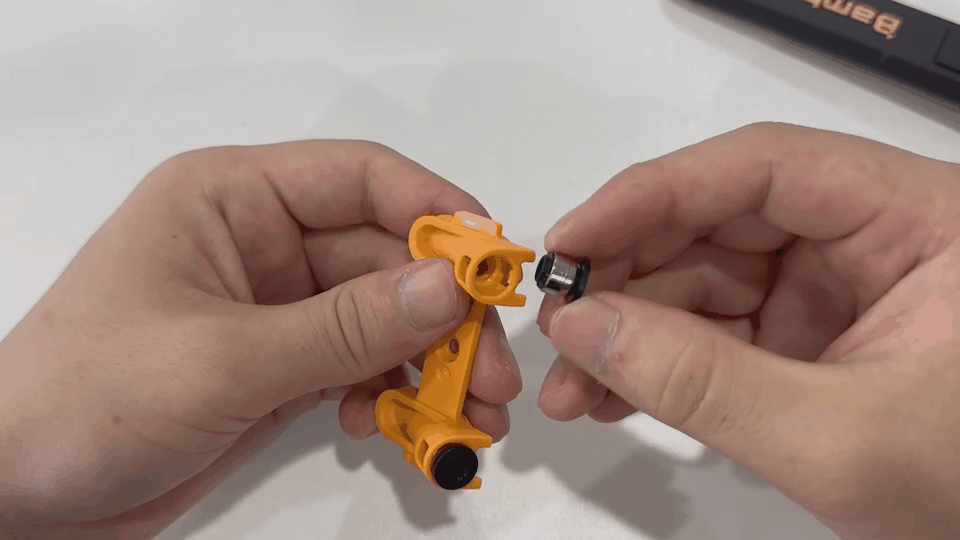

Consulte la animación a continuación para guía de instalación.
Paso 2: Instalar el acoplador de tubo PTFE

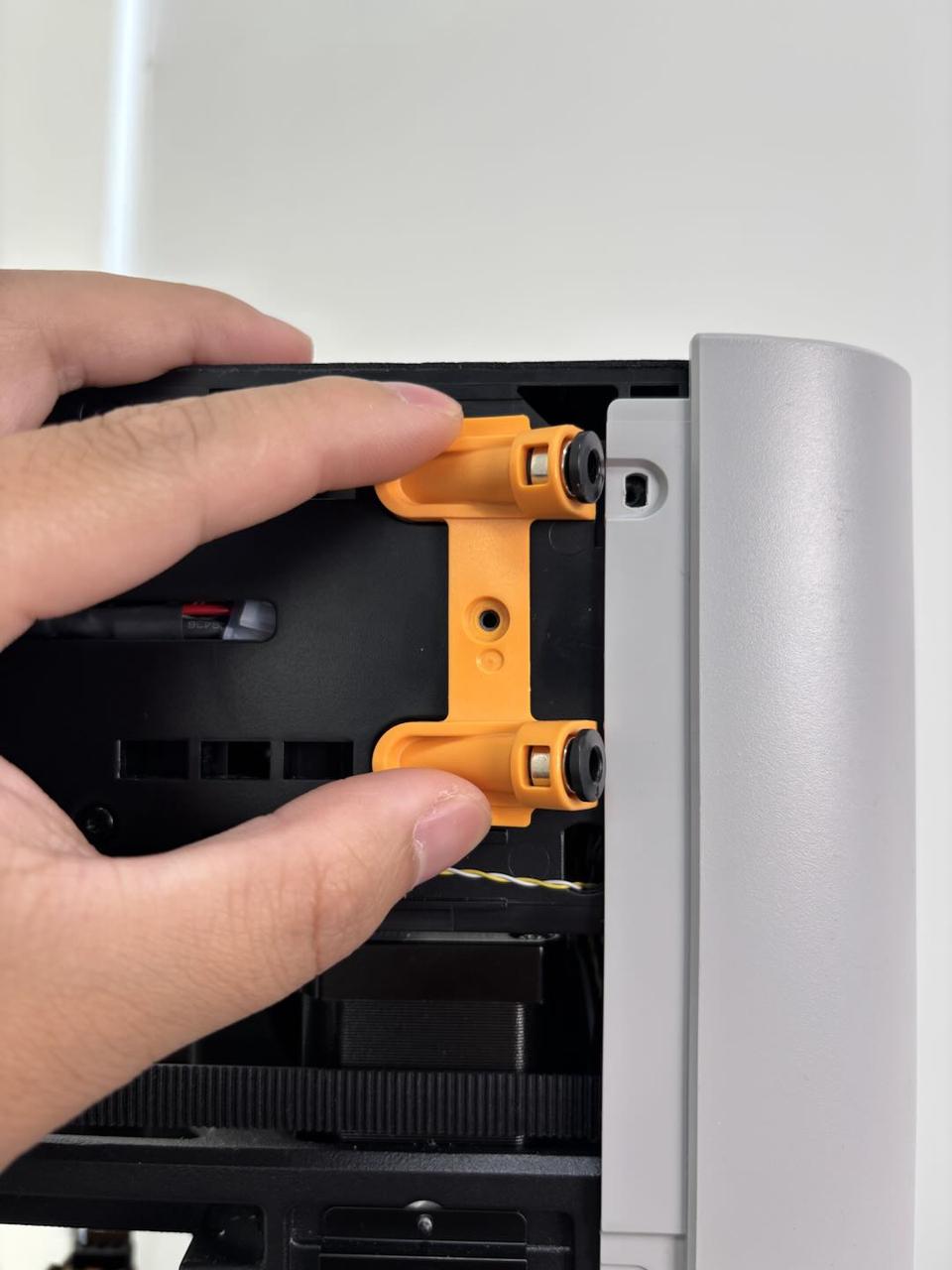

Coloque el nuevo acoplador de tubo PTFE en su ubicación original, luego utilice una llave Allen H2.0 para ajustar un tornillo de fijación (BT3x5) y asegurar el acoplador de tubo PTFE en su lugar.
Paso 3: Instalar el panel trasero
Puede consultar esta Wiki para instalar el panel trasero del H2D:
Verificar la funcionalidad
Verifique que el acoplador no tiemble y fije normalmente el tubo PTFE.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia.
Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
