Buffer de filamento
El buffer de filamento está instalado en la tapa superior de la impresora y consta de dos deslizadores, dos resortes y una placa de conexión del buffer.
Las piezas de repuesto para el buffer de filamento incluyen lo siguiente:
-
Buffer de filamento * 1
-
Tornillo BT3x8 * 4
Cuándo utilizar
-
El AMS presenta fallos y, tras inspección, se observa que el buffer de filamento está dañado.
-
Tras análisis por parte del soporte técnico de Bambu Lab, se confirma que es necesario reemplazar el buffer de filamento.
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirar el buffer de filamento
Paso 1: Retirar la tapa de la placa AP

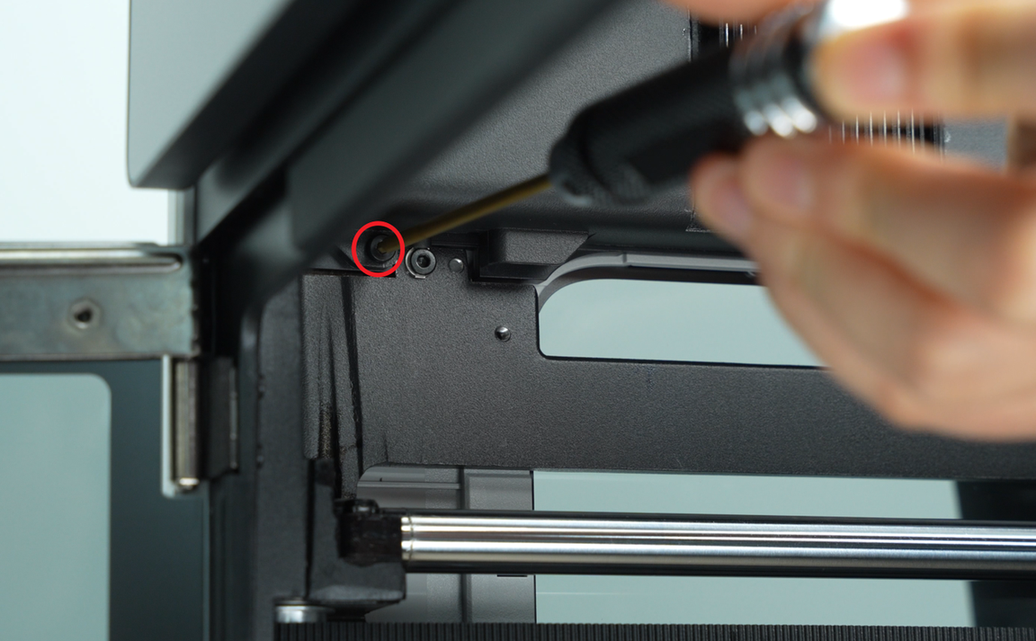

Utilice una llave Allen H2.0 para aflojar 1 tornillo de fijación (BT2.6x8), luego retire la tapa de la placa AP desde el lado cercano a la puerta frontal.
Paso 2: Desconectar el cable de 6 pines

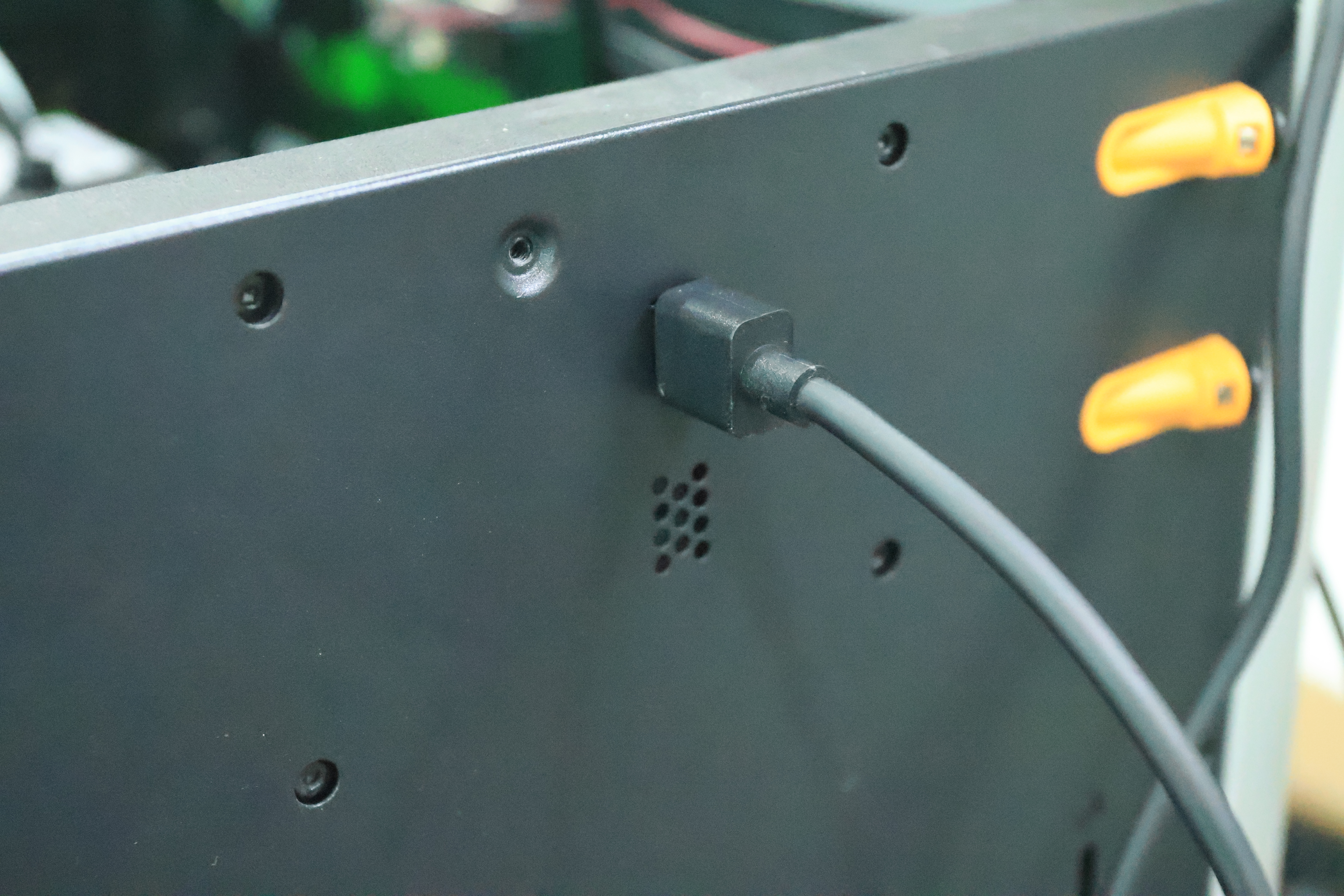

Si la impresora está conectada al AMS, deberá desconectar el cable de 6 pines.
Paso 3: Desconectar el tubo PTFE

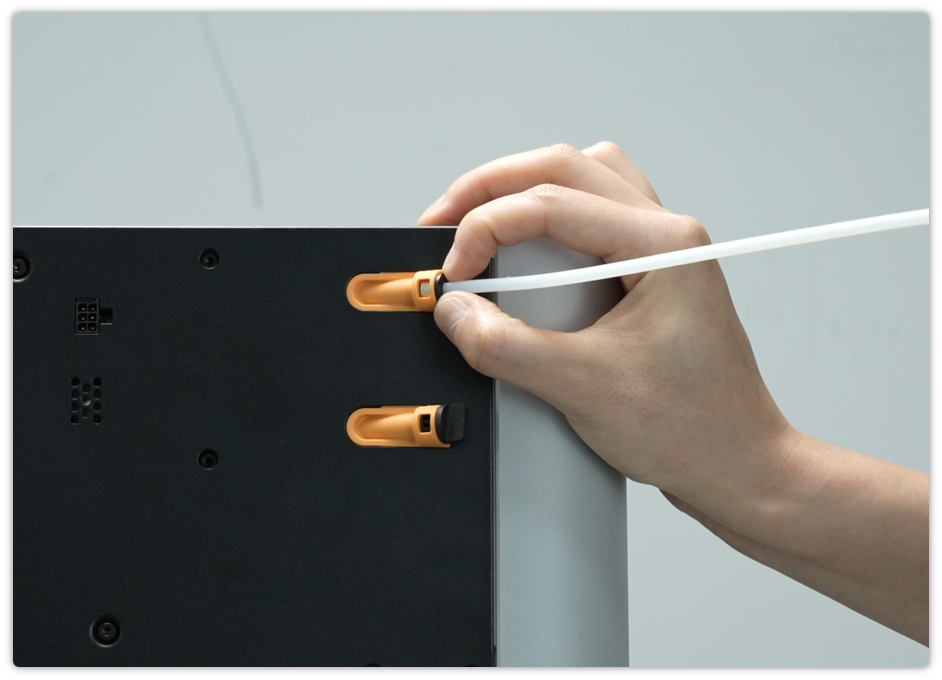

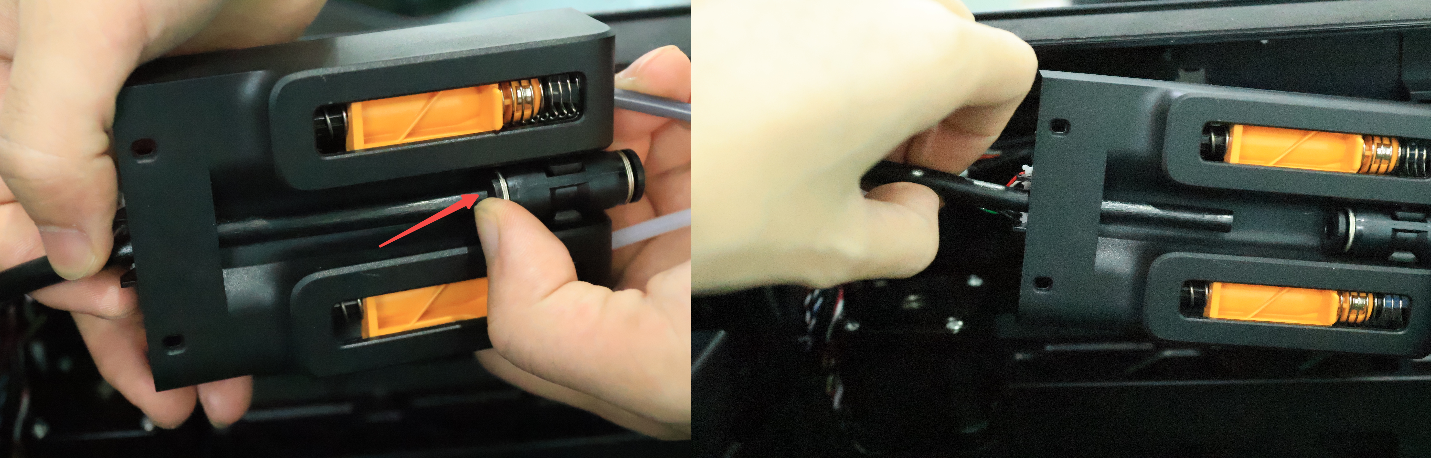

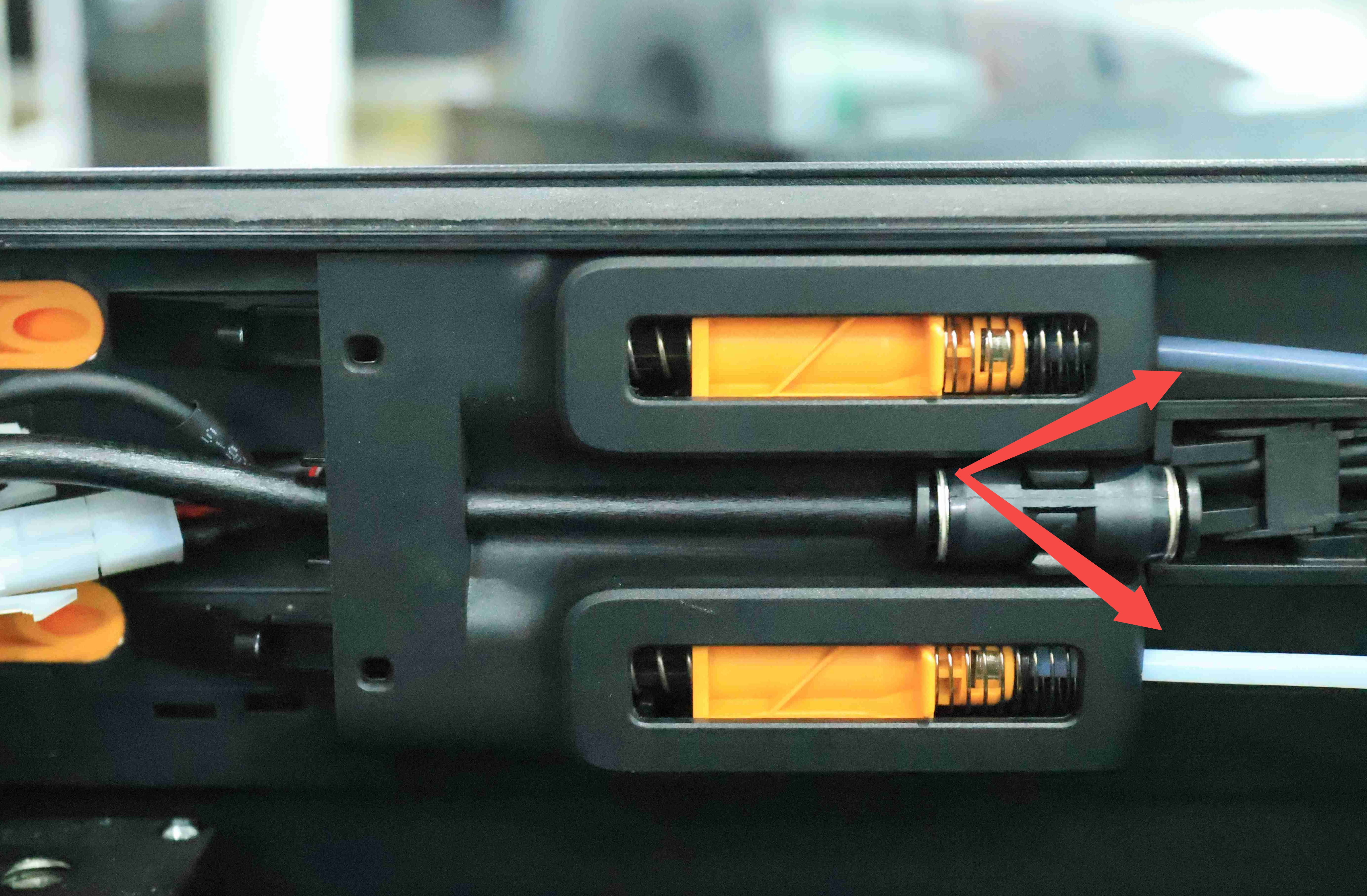

- Presione el conector neumático en la parte trasera de la impresora para desconectar los dos tubos PTFE del buffer de filamento.

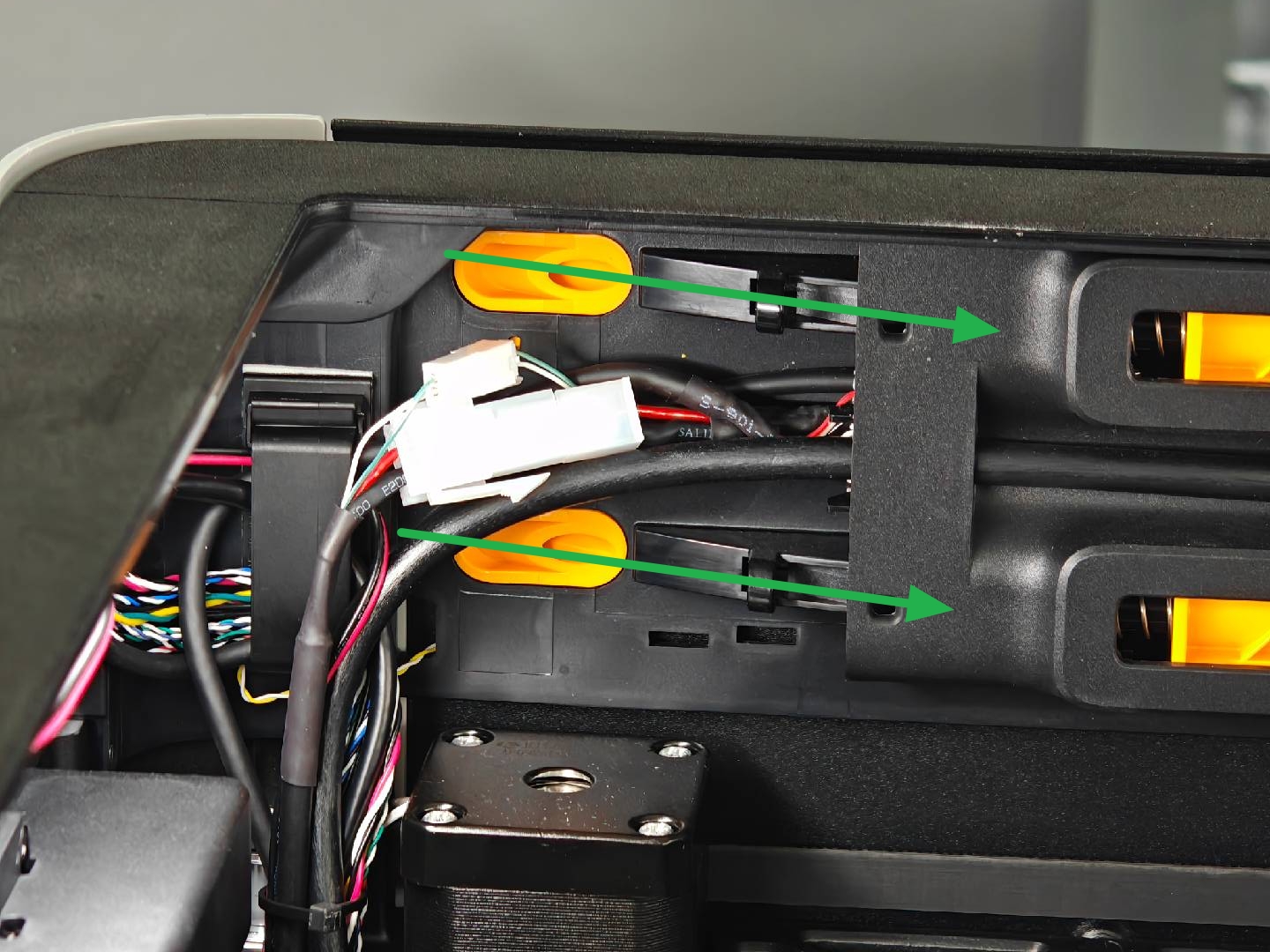

- Empuje el deslizador del buffer hacia la derecha extrema, luego presione el conector neumático y desconecte los dos tubos PTFE conectados al cabezal uno por uno.
Nota: Si es una impresora de versión láser, también deberá desconectar el tubo. Presione el conector neumático de la bomba de aire integrada para extraer el tubo.
Paso 4: Retirar los tornillos del buffer de filamento

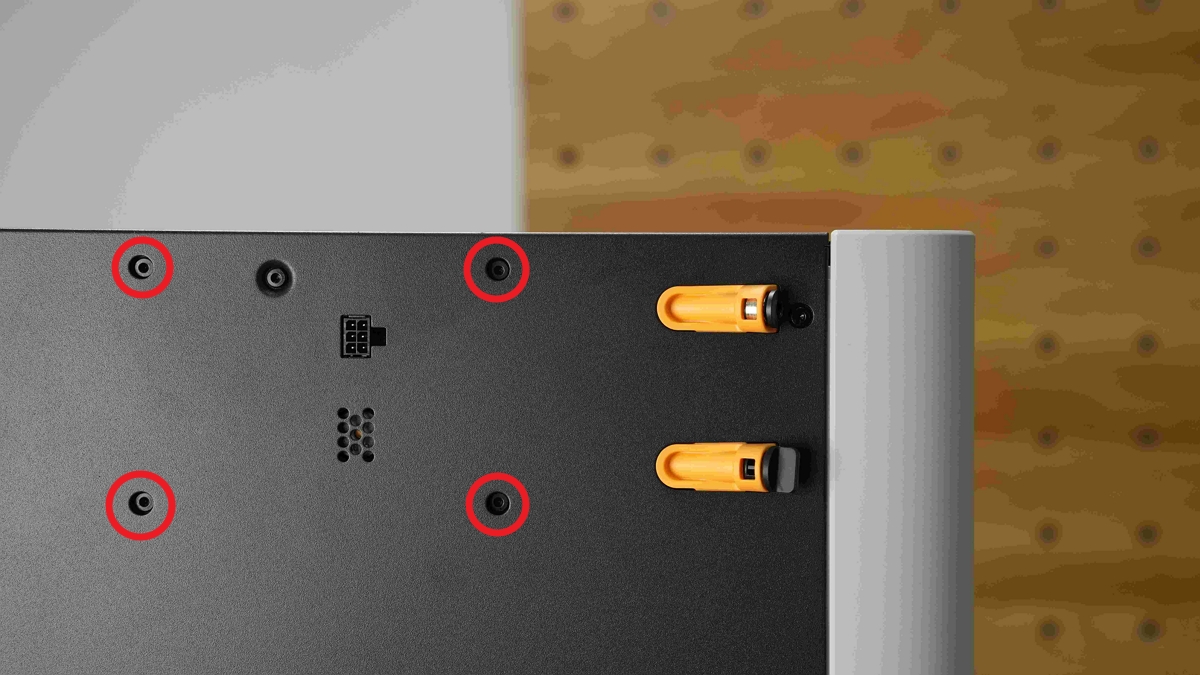

Utilice una llave Allen H2.0 para retirar los 4 tornillos de fijación (BT3x8) que sujetan el buffer de filamento.
Nota: Al retirar los tornillos de fijación, sostenga el buffer con la mano para evitar que caiga.

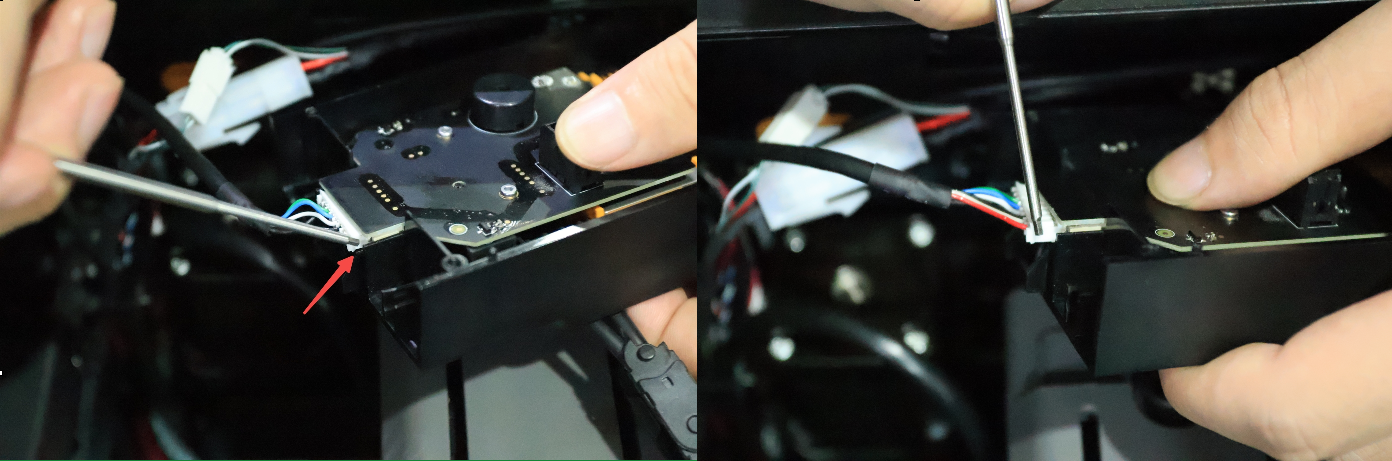

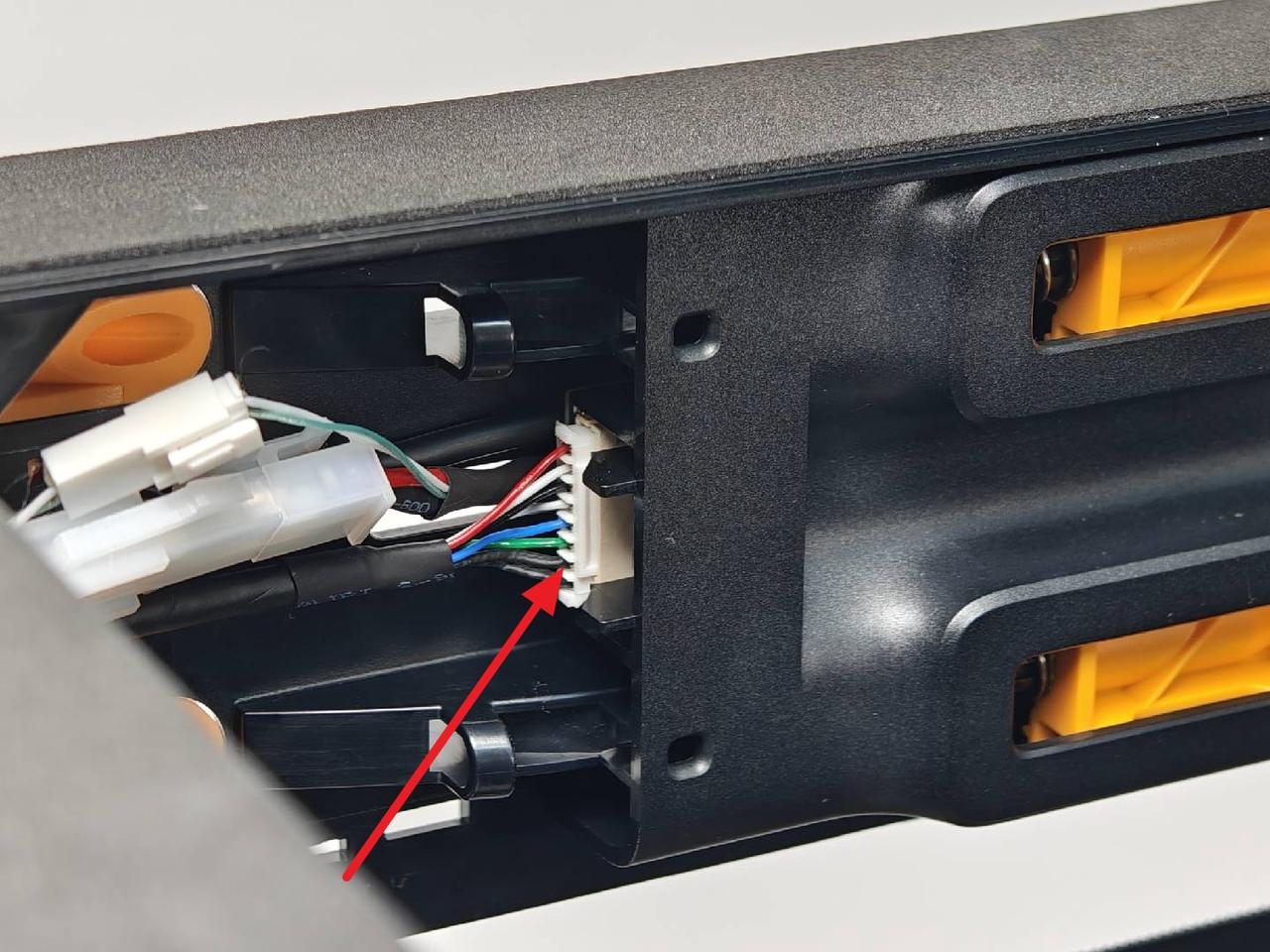

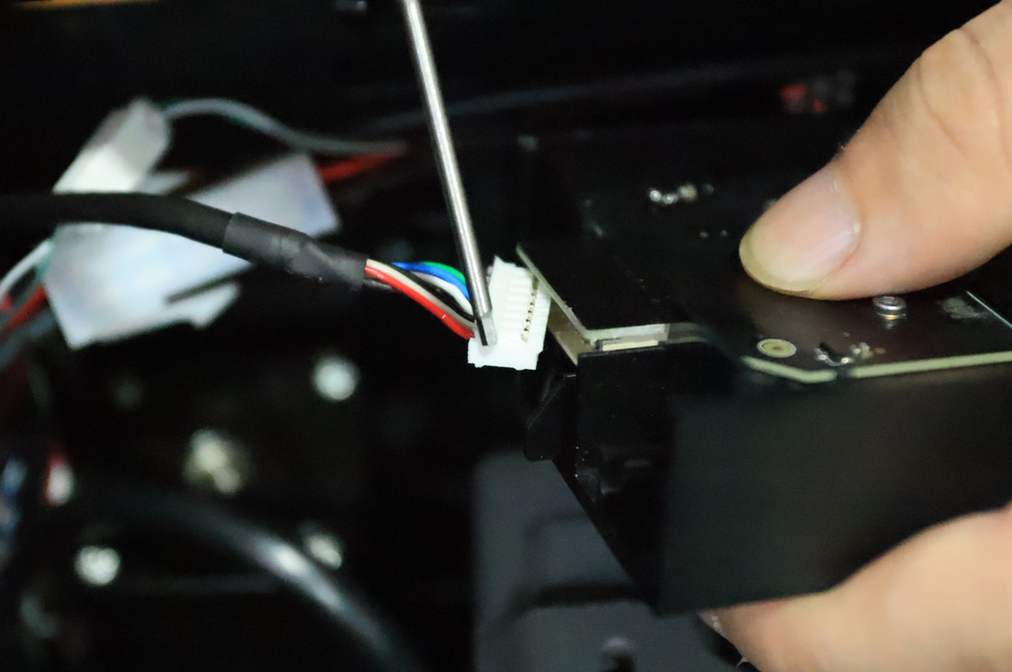

Paso 5: Desconectar el cable del buffer de filamento
Utilice una llave Allen para levantar el lado del cable;
Desconecte el cable retirando con cuidado el conector.
Instalar el buffer de filamento
Paso 1: Conectar el cable y fijar el buffer

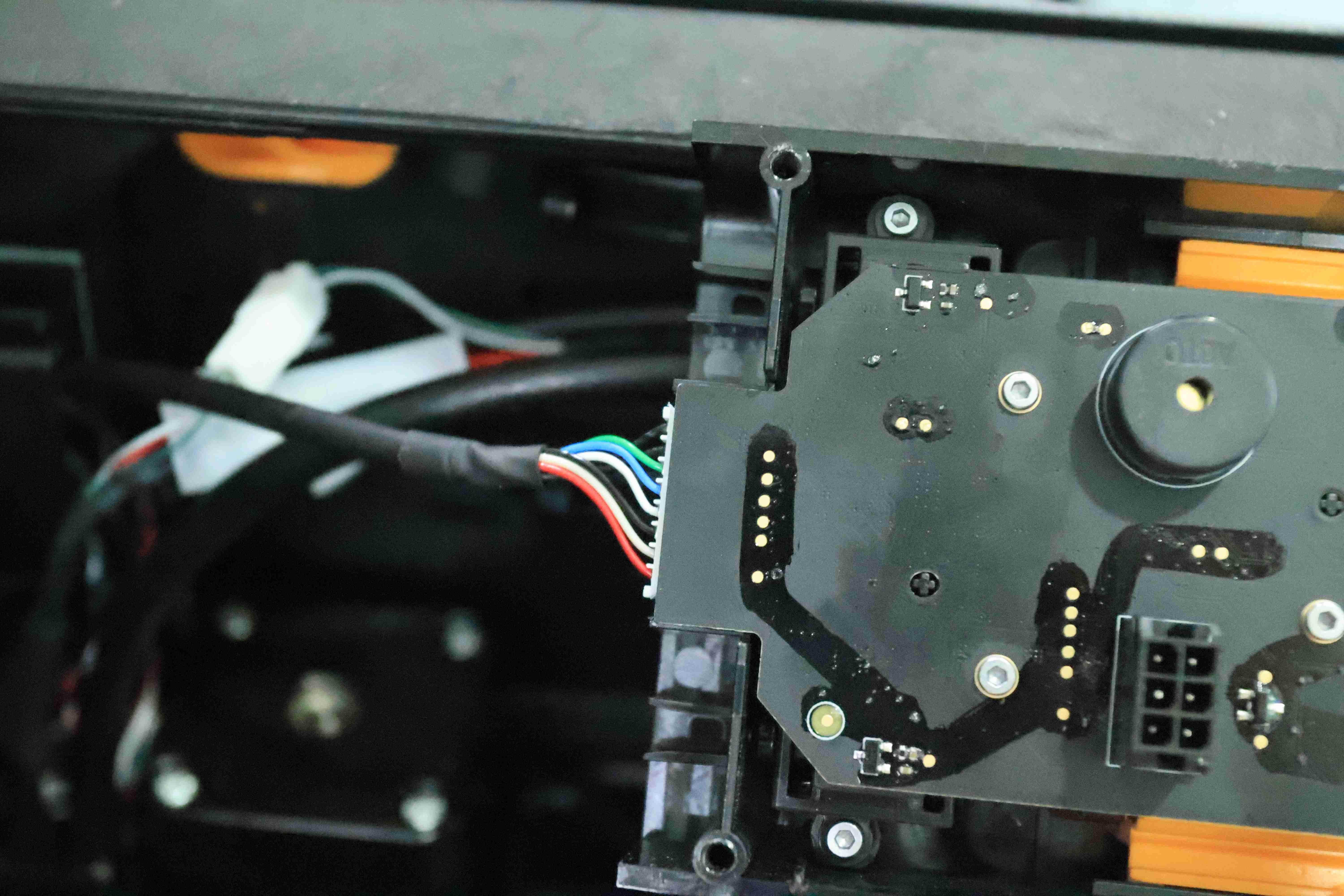

- Reconecte el cable del buffer al buffer de filamento;

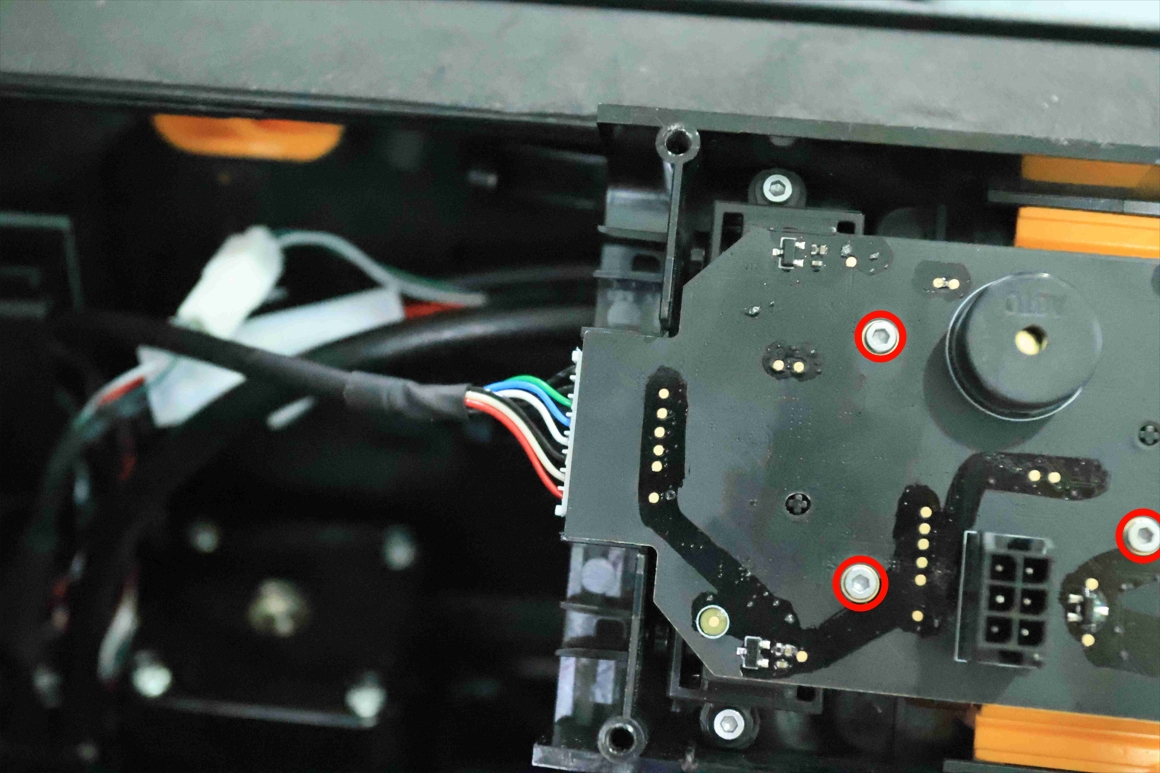

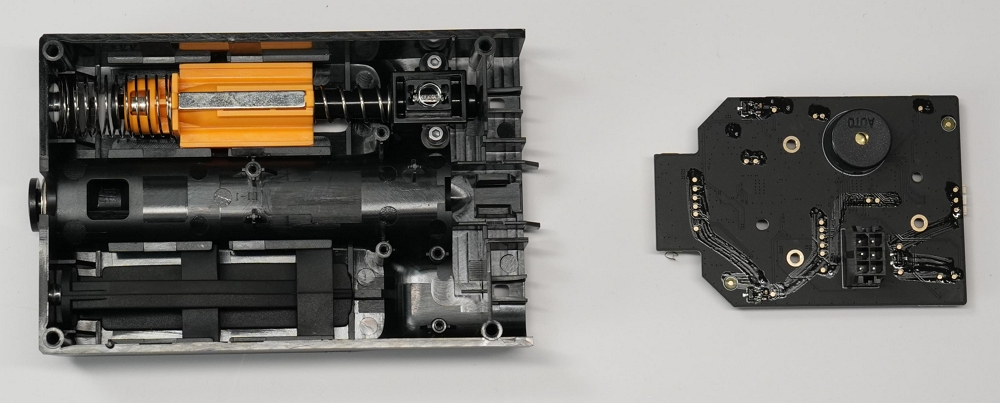

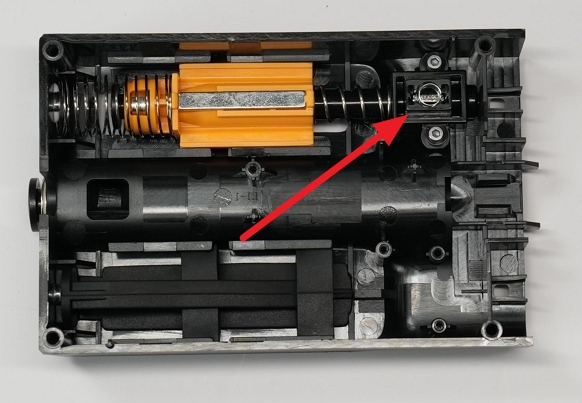

Nota: Durante este paso, es posible que los imanes se caigan. Si sus imanes y resortes se sueltan durante la instalación, consulte la imagen siguiente para el método correcto de reinstalación. Utilice una llave hexagonal H1.5 para retirar los tres tornillos marcados en rojo en la imagen siguiente, luego retire el buffer.

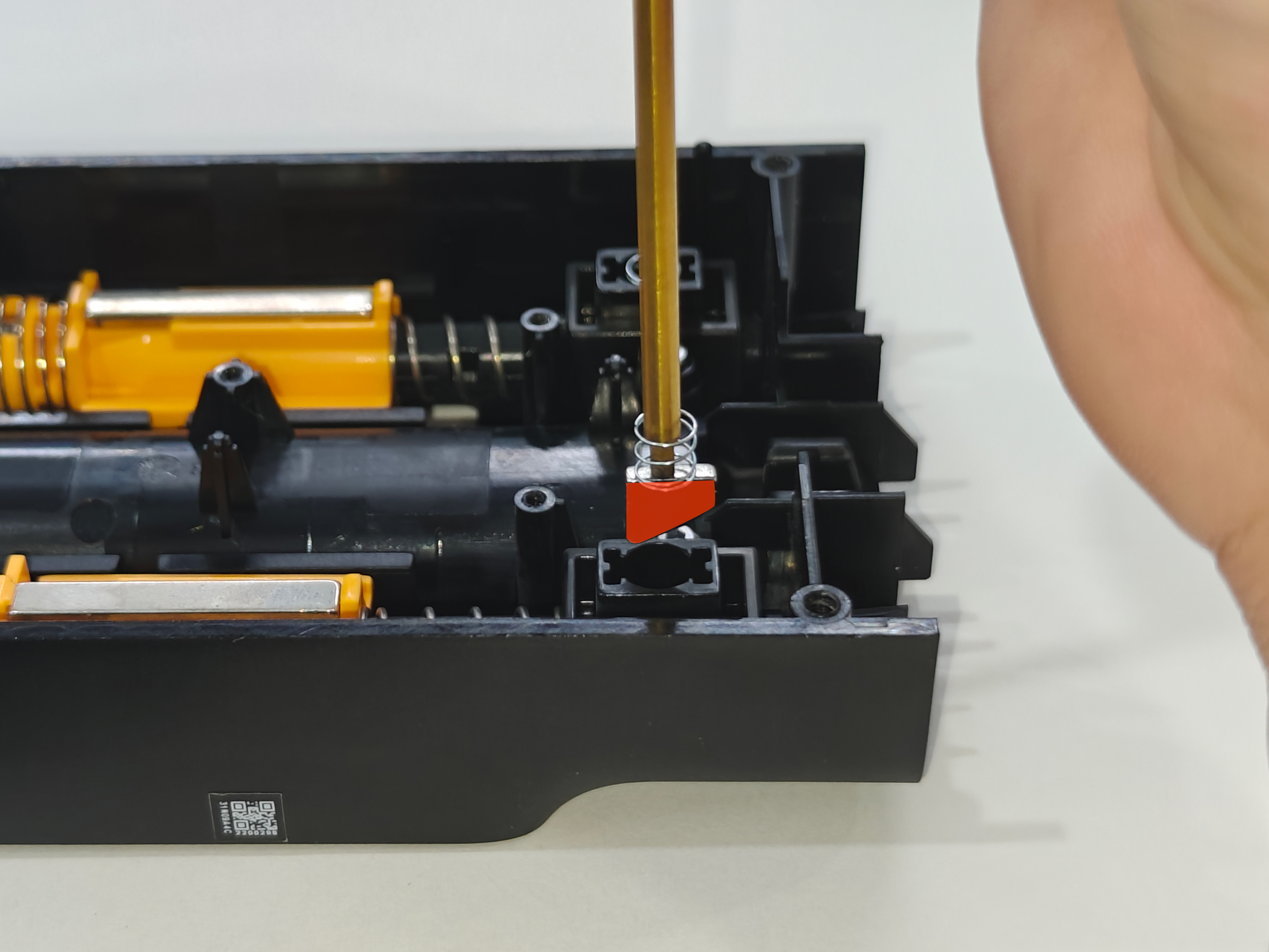

Preste atención especial a la dirección de instalación del imán trapezoidal rojo mostrado en la imagen siguiente. También recomendamos utilizar una llave hexagonal H2.0 para ayudar con la instalación. Consulte la imagen para el método correcto.

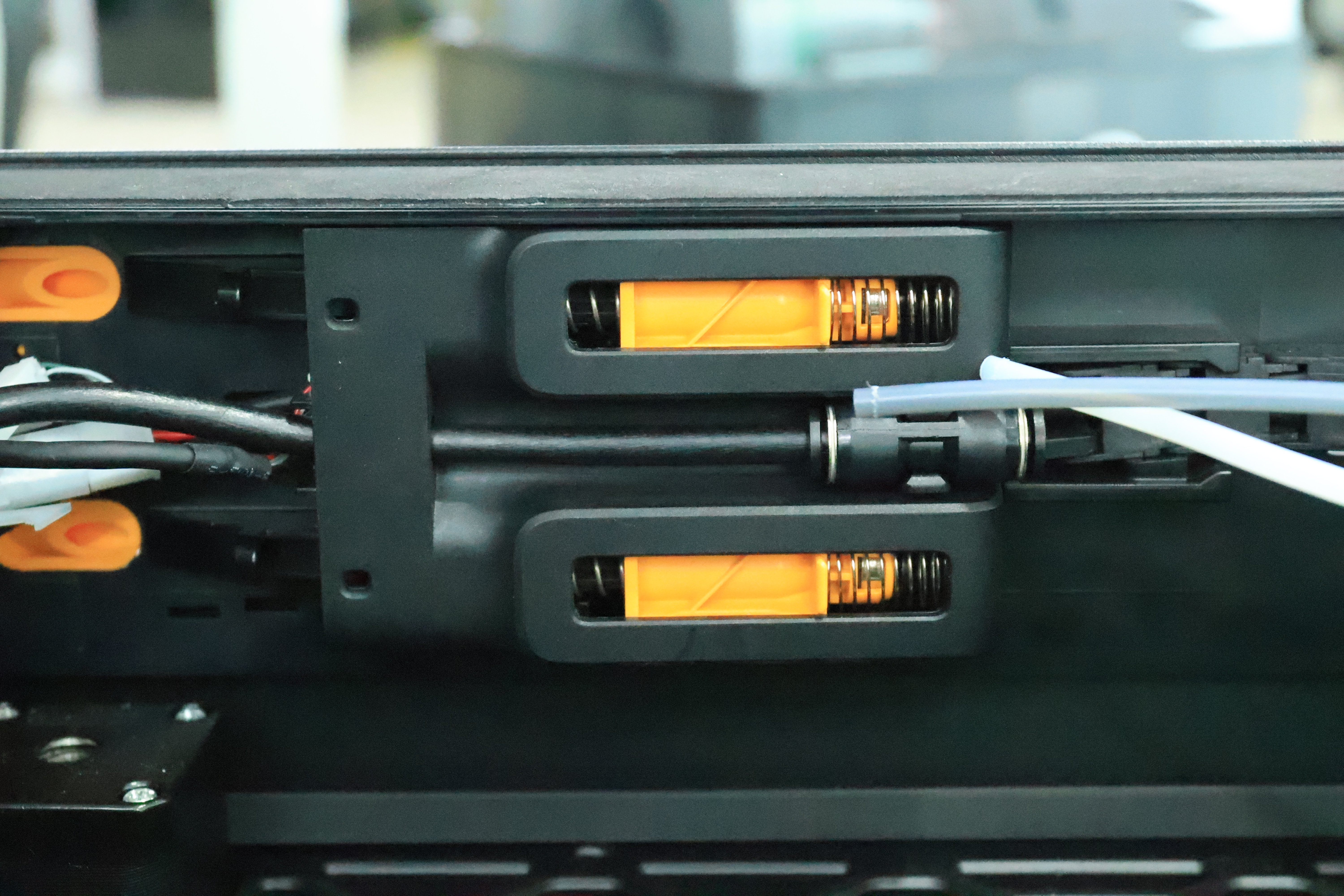

La imagen siguiente muestra el resultado correcto de la instalación.
Finalmente, reinstale los tres tornillos que retiró anteriormente.
- Si es versión láser, también debe conectar el tubo;
- Coloque el buffer de filamento en su posición.
Paso 2: Fijar el buffer de filamento
Utilice una llave Allen H2.0 para apretar los 4 tornillos de fijación (BT3x8).
Paso 3: Conectar el tubo PTFE

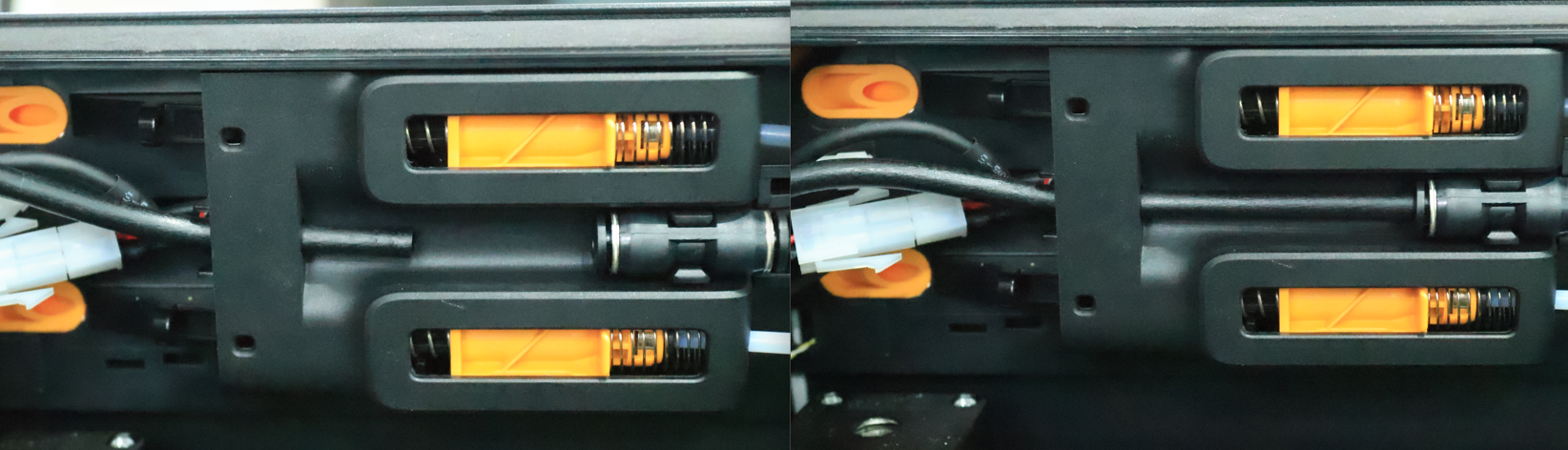

- Reconecte los dos tubos PTFE del cabezal al buffer de filamento uno por uno;
- Reconecte los tubos PTFE en la parte trasera de la impresora al buffer de filamento.
Paso 4: Volver a instalar la tapa de la placa AP
Nota: Antes de instalar la tapa de la placa AP, es necesario verificar si los cables obstruyen el conducto PTFE. Evitar esta obstrucción evitará interferencias con la instalación posterior del conducto PTFE.

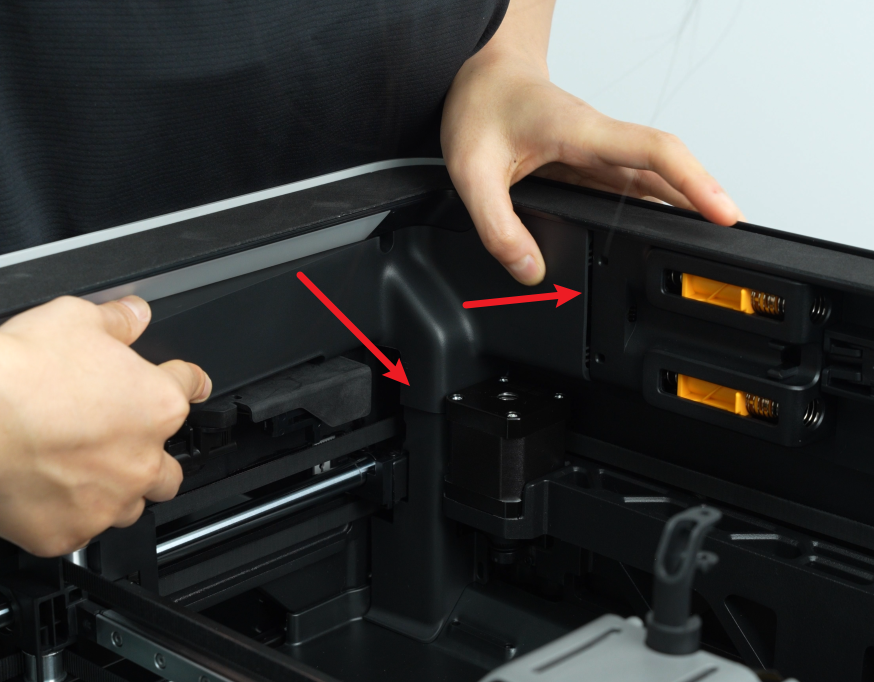

Primero, encaje la tapa de la placa AP desde el lado cercano a la parte trasera de la impresora, presione las dos áreas indicadas por las flechas para encajarlas, alineadas con el buffer en el lado derecho y alineadas con la cubierta de cable en la parte inferior, luego apriete un tornillo de fijación (BT2.6x8) utilizando una llave Allen H2.0.
Retirar el cable del buffer de filamento
Paso 1: Retirar la tapa de la placa AP y la cubierta de cable

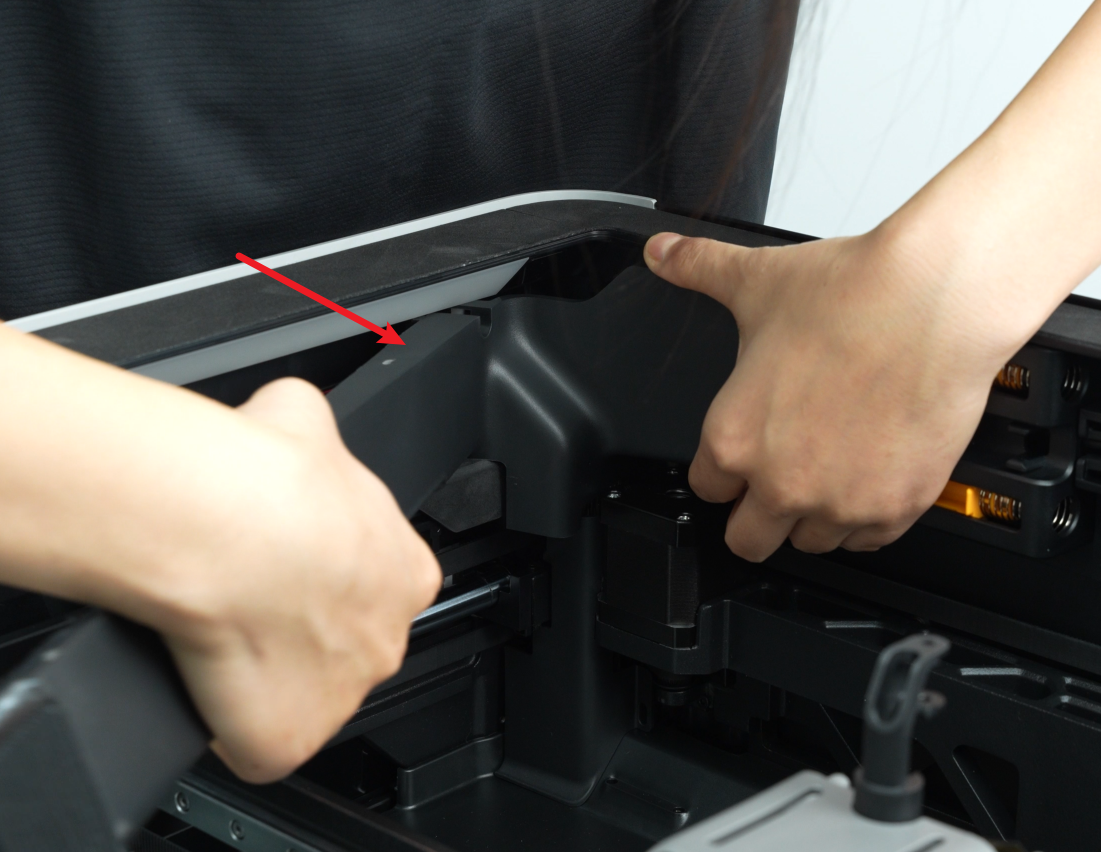

- Utilice una llave Allen H2.0 para aflojar un tornillo de fijación (BT2.6x8), luego retire la tapa de la placa AP desde el lado cercano a la puerta frontal.
- La cubierta de cable está fijada por una hebilla, puede retirar la cubierta de cable; en este caso, desconecte el cable del buffer.
Paso 2: Retirar el panel trasero
Puede consultar esta Wiki para retirar el panel trasero H2S:

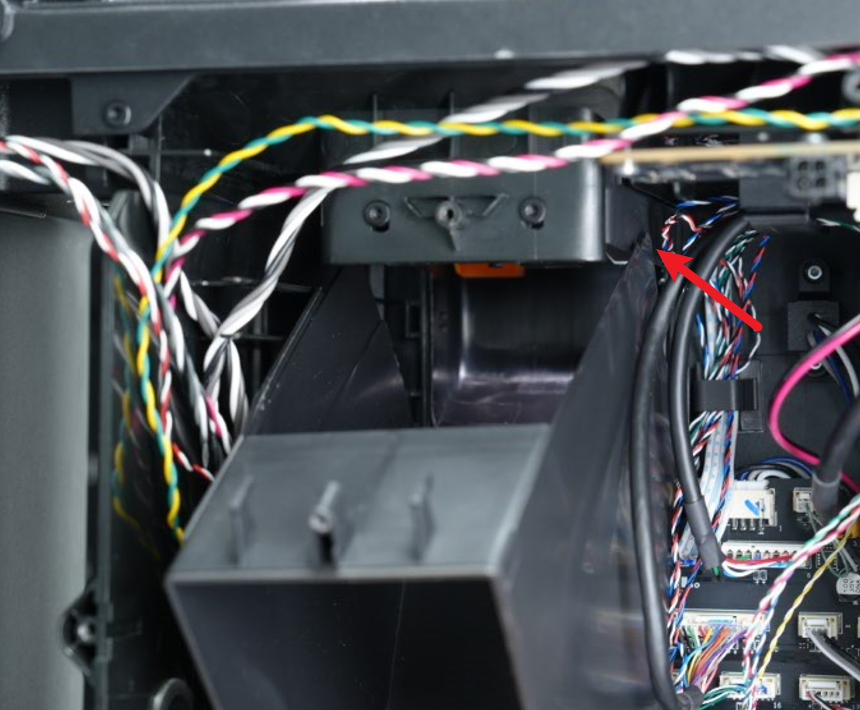

Paso 3: Retirar el conducto de purga

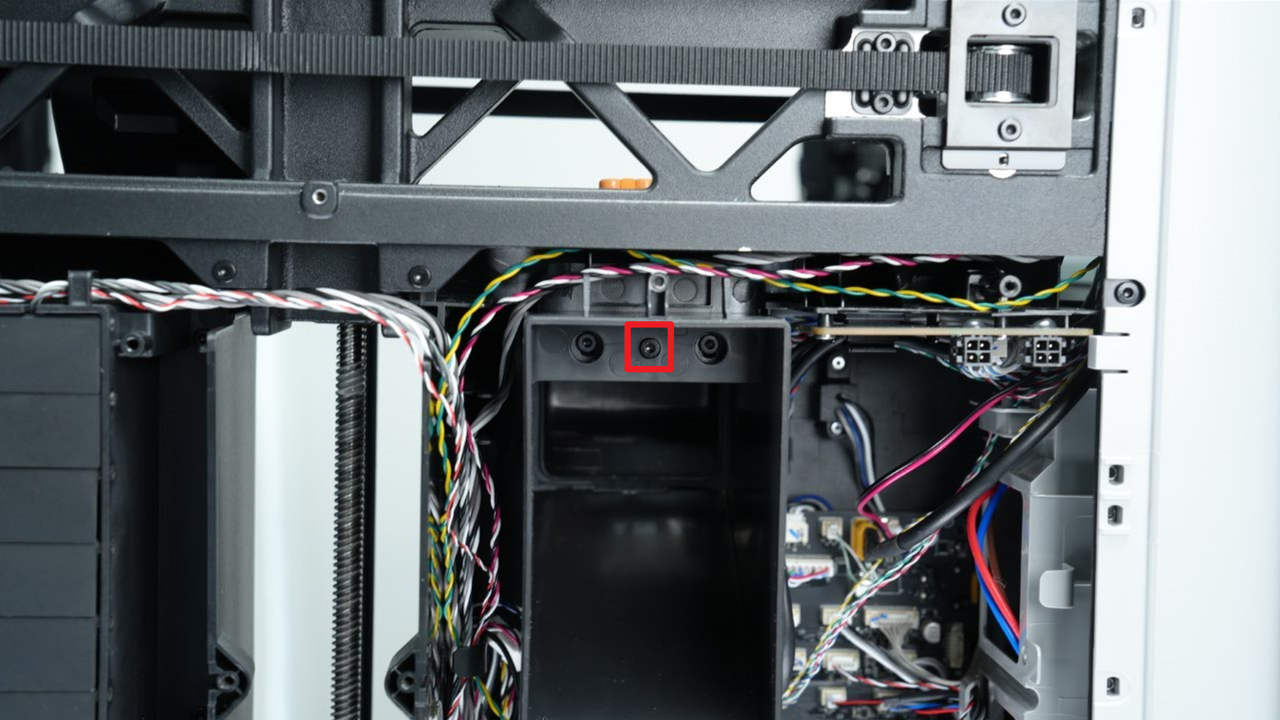

Utilice una llave Allen H2.0 para retirar un tornillo de fijación (BT3x8), luego tire del conducto de purga hacia abajo hasta que se vean las dos bisagras del conducto de purga, luego retire el conducto de purga hacia afuera.
Además de los tornillos en la parte superior del conducto de purga, también hay dos hebillas en la parte inferior para fijación.
Paso 4: Retirar el cable del buffer de filamento

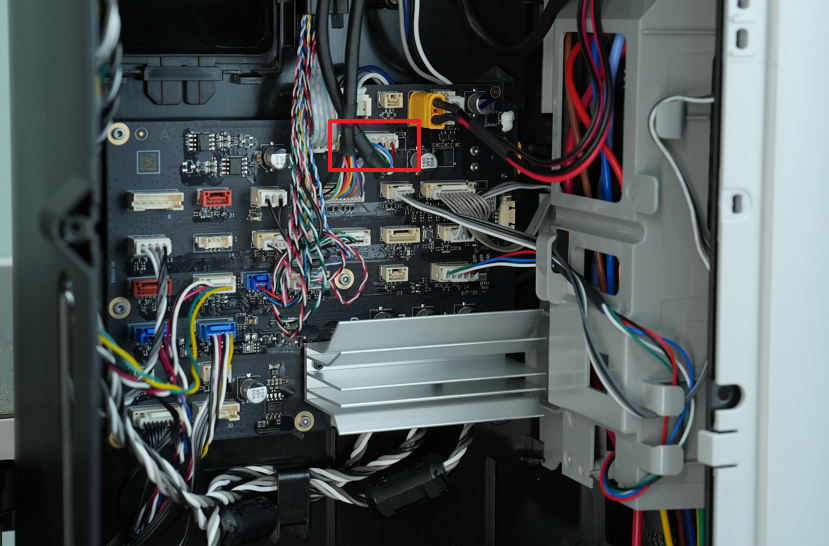

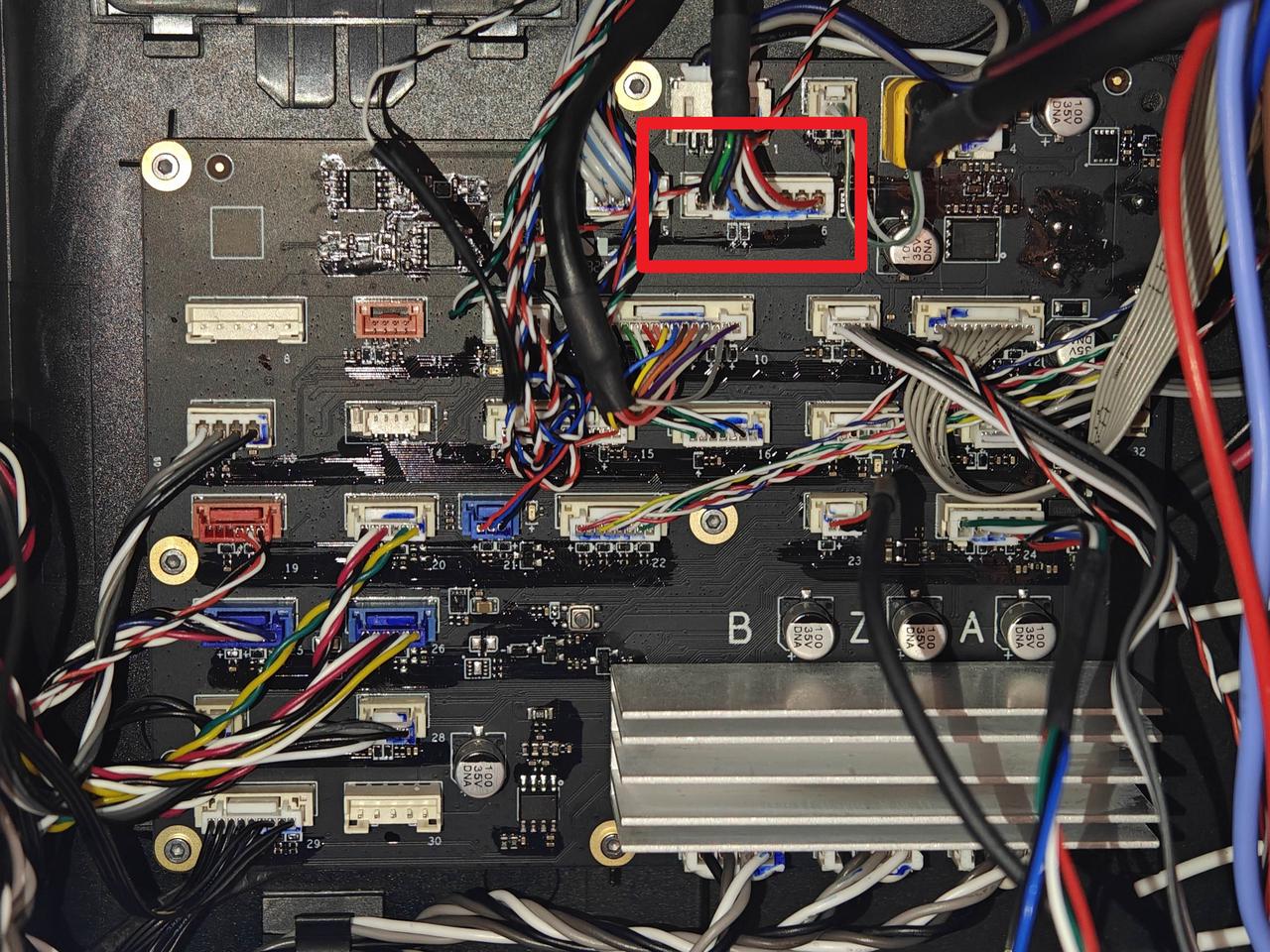

Desconecte el cable del buffer de la placa MC, luego desconecte el cable del buffer del buffer y retire el cable de la parte interior izquierda.
Instalar el cable del buffer de filamento
Paso 1: Conectar el cable del buffer de filamento

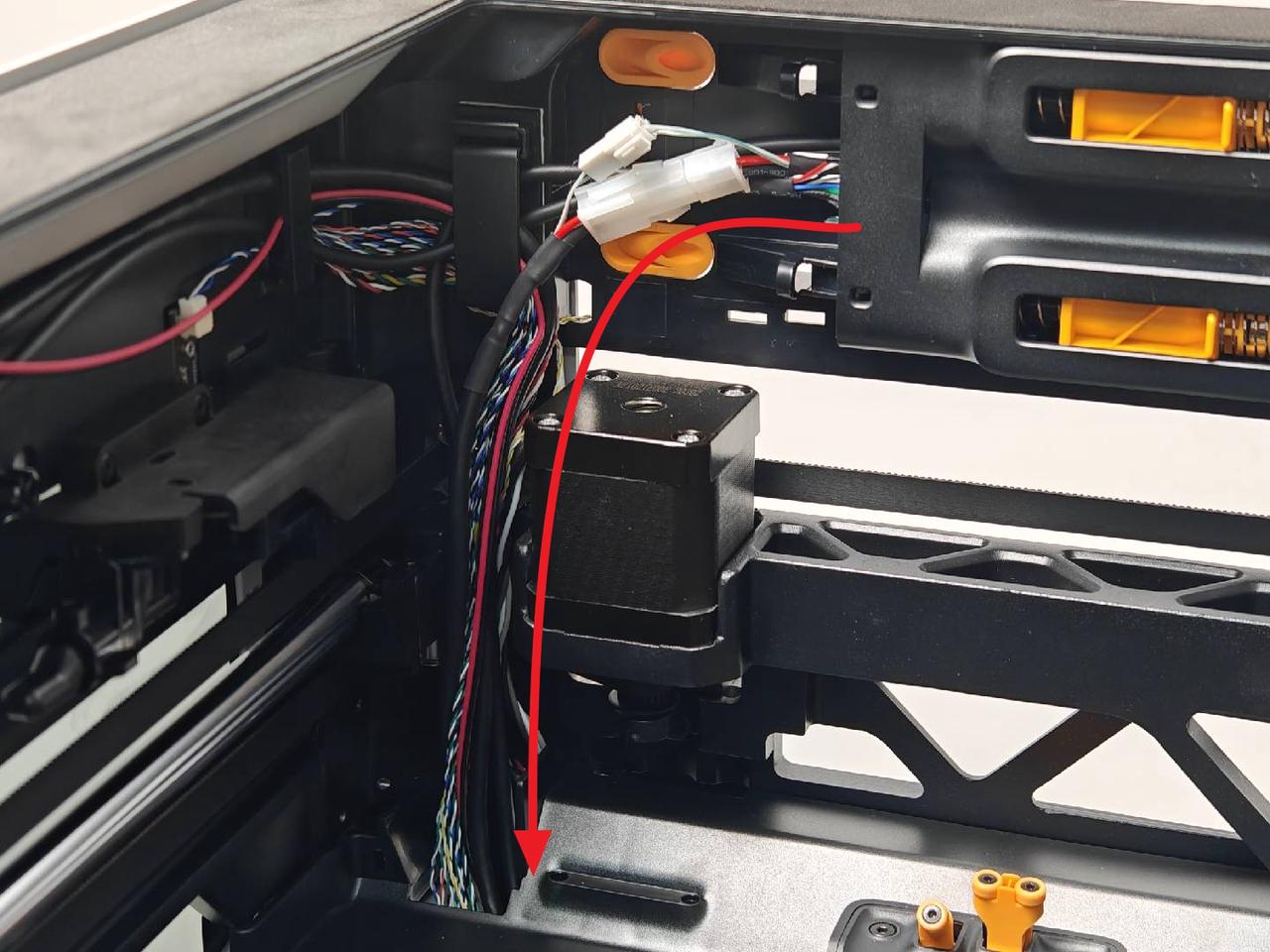

- Inserte el conector nuevo en el buffer y siga este camino a través del orificio de cable en la parte interior;
- Luego conecte el otro extremo del cable del buffer a la placa MC.
Paso 2: Instalar el conducto de purga

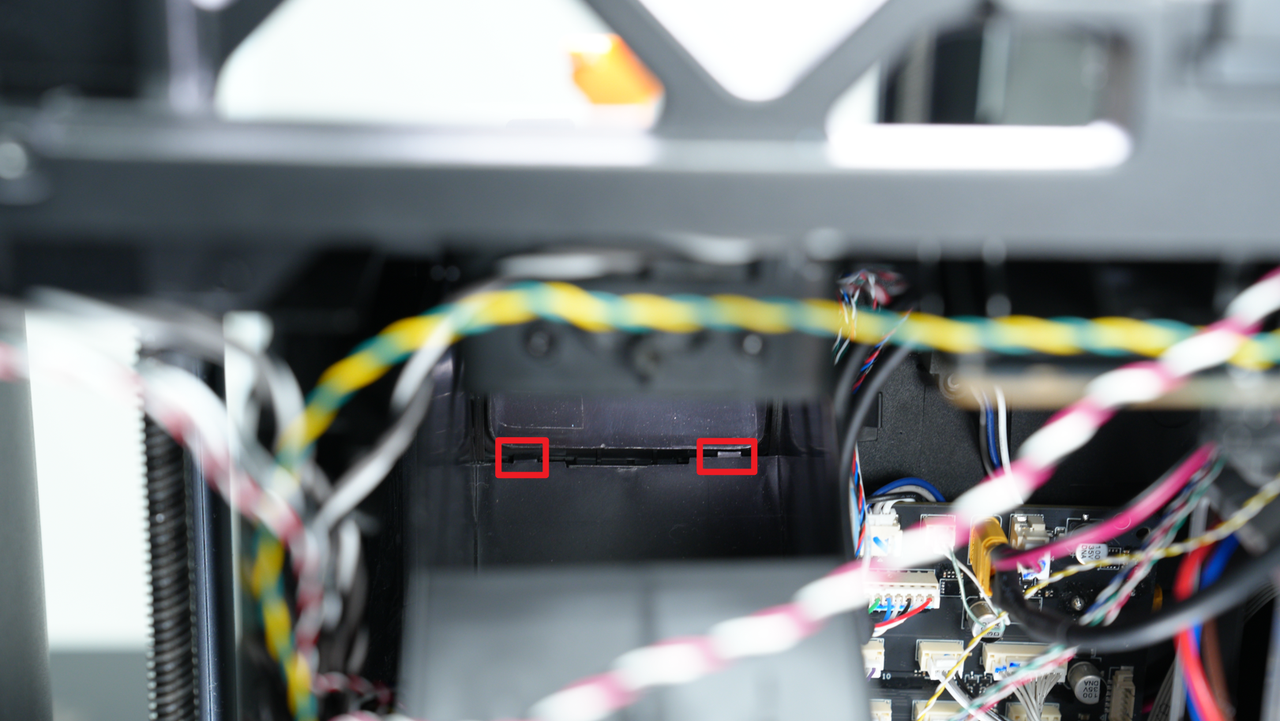

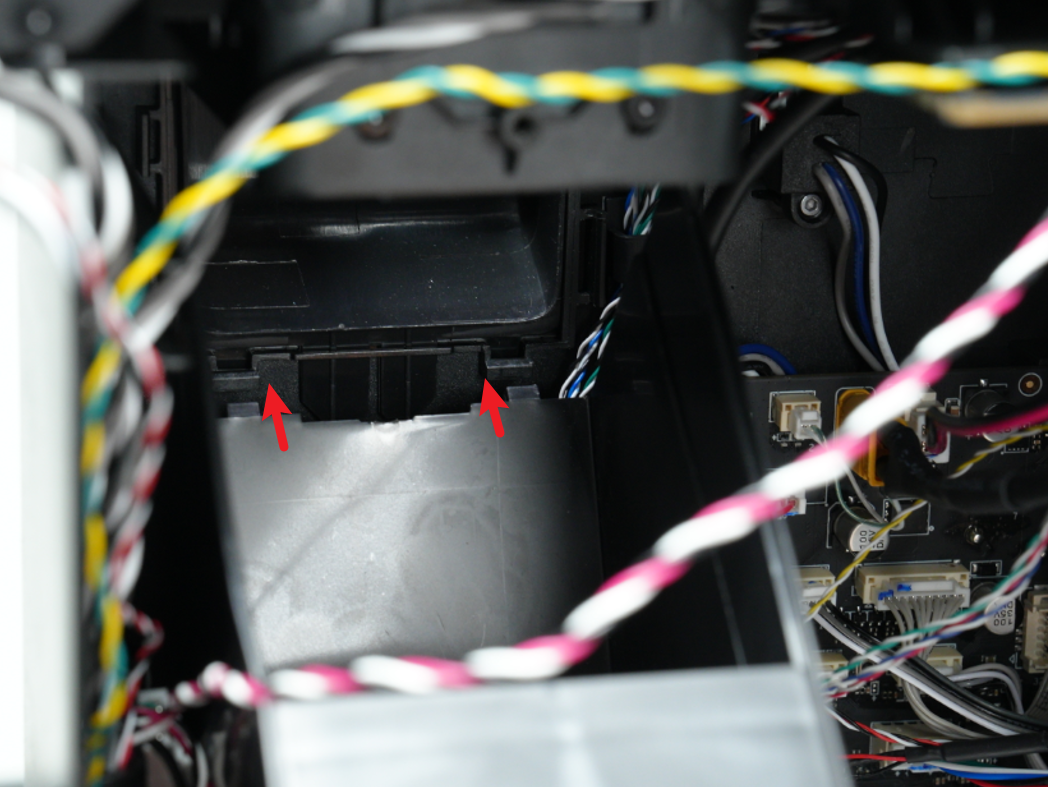

- Alinee las dos hebillas en la parte inferior del conducto de purga con los dos agujeros en la parte interior;
- Luego fije el conducto de purga hacia arriba, asegurándose de que la hebilla inferior esté en la parte interior, sostenga la parte superior del conducto de purga con la mano, alinee los agujeros de tornillo en la parte superior del conducto de purga y finalmente apriete un tornillo de fijación utilizando una llave Allen H2.0, y asegure los cables amarillo-verde y rojo-blanco detrás de los sujetacables en la parte superior del conducto de purga.
Nota: Al instalar el conducto de purga, es necesario asegurar que las dos partes laterales del conducto de purga queden hacia el exterior de la parte interior. Si la hebilla queda hacia el interior, es posible que no se instale correctamente.
Paso 3: Instalar la placa AP y la cubierta de cable
- Encaje la cubierta de cable en la impresora;
- Volver a colocar la cubierta de la placa AP desde el lado cercano a la parte trasera de la impresora, presionar ambas flechas en su posición, el lado derecho alineado con el buffer y la parte inferior alineada con la cubierta del cable, luego utilizar una llave Allen H 2.0 para ajustar un tornillo de fijación (BT2.6x8).
Paso 4: Instalar el panel trasero
Puede consultar esta Wiki para instalar el panel trasero H2S:
Verificar la Funcionalidad
Encienda la impresora e inicie una impresión utilizando el AMS para verificar que imprima normalmente. Si la impresión se completa con éxito, el reemplazo fue exitoso.
Si no es exitoso, verifique que el cable del buffer y los tubos PTFE estén conectados correctamente e intente nuevamente.
Si el problema persiste, contacte al soporte técnico de Bambu Lab para obtener asistencia adicional.
Herramientas y Materiales Necesarios
-
Nuevo buffer de filamento
-
Llave Allen H 2.0
Especificaciones y cantidades de tornillos involucrados en el reemplazo del buffer de filamento H2S (se recomienda guardar adecuadamente los tornillos quitados para evitar pérdidas):
