Cuando usar

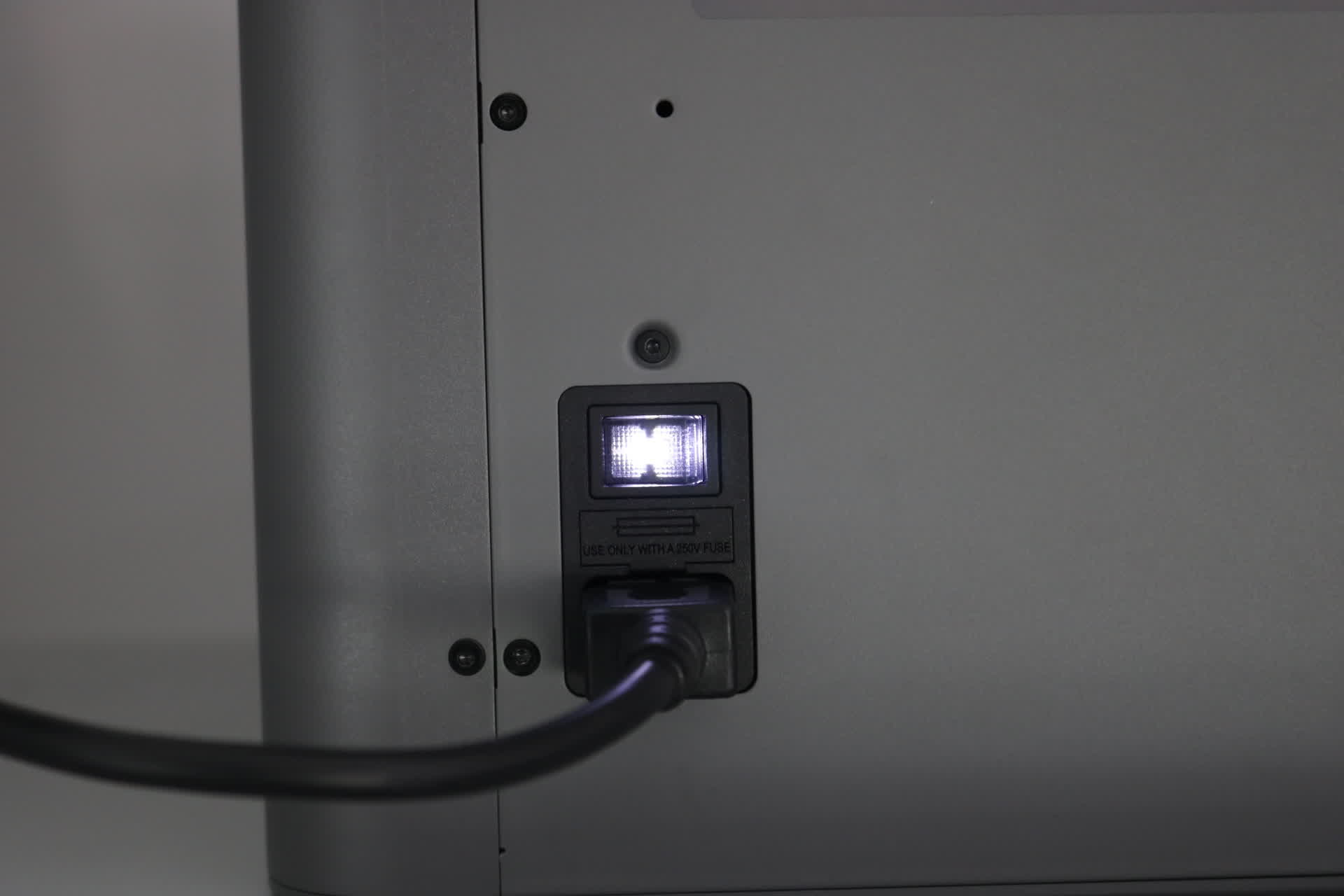

Utilice esta guía cuando la luz indicadora blanca del interruptor de alimentación no se encienda después de encender, o cuando la luz indicadora blanca esté encendida pero ni la pantalla ni la luz LED funcionen.
Antes de comenzar
Durante la solución de problemas, observe las luces indicadoras de cada parte de la impresora. El patrón de parpadeo de los LEDs de estado le permite identificar rápidamente el estado operativo actual y brinda retroalimentación intuitiva sin necesidad de consultar la pantalla. La salud de la placa principal se juzga únicamente por si su patrón de LED es normal.
Antes de realizar cualquier mantenimiento en la impresora o sus electrónicos (incluido el cable del cabezal), apague la impresora y desconéctela para evitar toques accidentales en la pantalla o cortocircuitos que puedan dañar los electrónicos o crear riesgos de seguridad. Mientras observe los patrones de LED, los componentes de la placa principal están expuestos: no los toque ni conecte conectores en caliente.
Síntoma 1: LED del interruptor apagado
Si la luz indicadora blanca no se enciende, la causa podría ser un cable de alimentación defectuoso, un interruptor defectuoso o un fusible fundido dentro del interruptor. Solucione el problema paso a paso para aislarlo.
Paso 1: Fallo en el cable de alimentación
La impresora utiliza un cable de alimentación estándar; pruebe con un cable idéntico. Encienda y verifique si se enciende la luz indicadora blanca. Si se enciende, el cable original es defectuoso: reemplácelo.
Paso 2: Fusible fundido o fallo en el interruptor
El interruptor contiene un fusible interno. Utilice pinzas para extraer el soporte del fusible. La carcasa del fusible es opaca; verifique su estado con un multímetro u otros métodos.

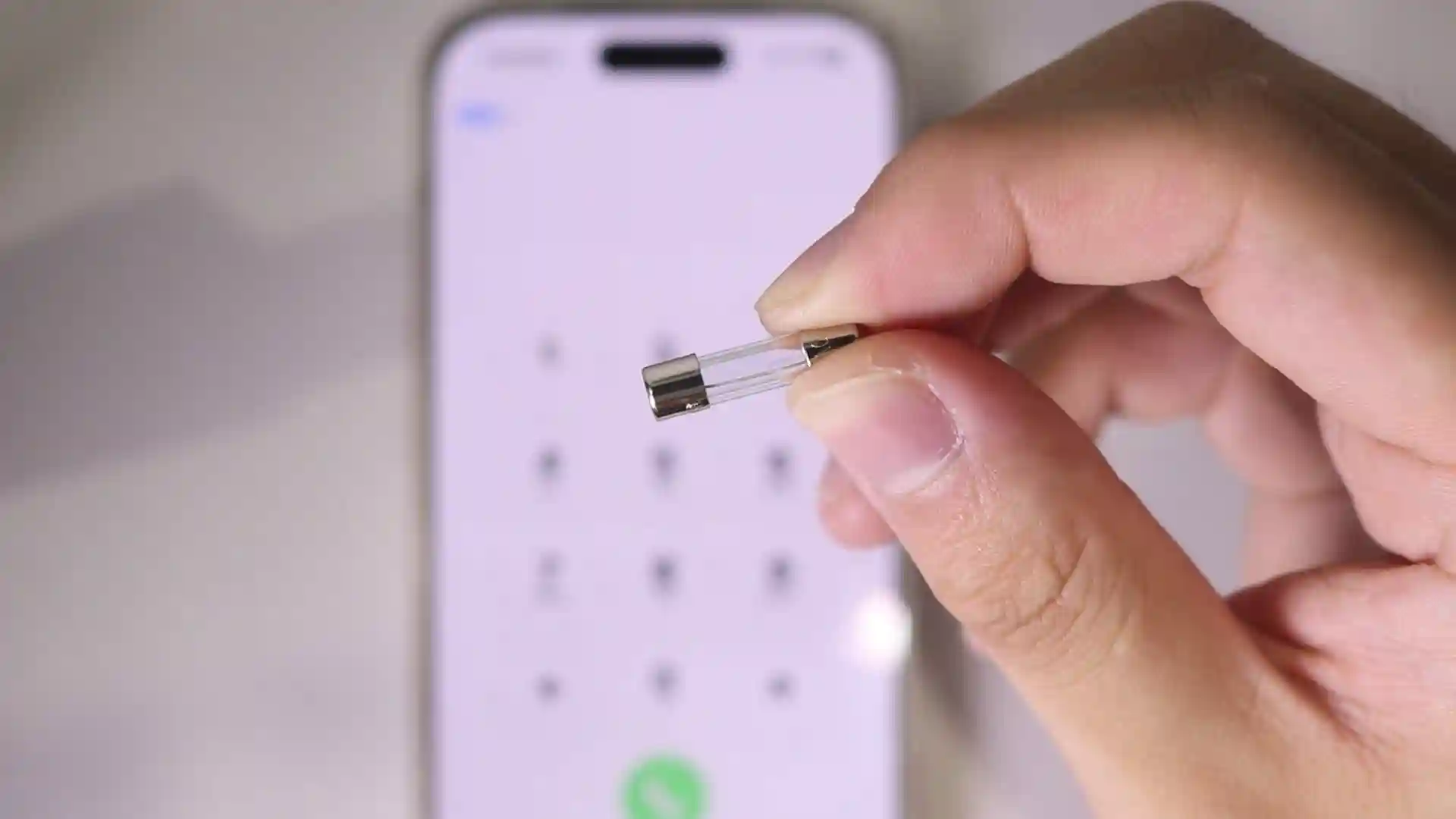

Si su teléfono soporta multitáctil, su pantalla es de tipo capacitivo. Apretar un extremo del fusible con los dedos y tocar la pantalla del teléfono con el otro extremo; si la pantalla registra el toque, el fusible está en buen estado.
Configure el multímetro en modo continuidad (o resistencia) y toque las puntas de las sondas con ambas tapas metálicas:
- Sonido o ≈ 0 Ω → fusible en buen estado
- Sin sonido, “OL” o alta resistencia → fusible fundido; reemplace el soporte completo del interruptor. Consulte Cómo usar un multímetro para verificar circuitos para los conceptos básicos.
Sin multímetro, simplemente reemplace el interruptor: su soporte ya contiene un fusible nuevo. Siga Reemplazar el interruptor de alimentación P2S.
Síntoma 2: LED del interruptor encendido
Una luz LED blanca encendida significa que la alimentación llega a la impresora, pero algo interno impide su funcionamiento. El fallo podría estar en la fuente de alimentación o en una anomalía de la placa principal. Utilice los patrones de LED a continuación para verificar cada módulo.
Patrones de LED
Estado normal de la placa TH
constante (superior e inferior derecha), parpadeo rápido (inferior izquierda)
Retire la cubierta trasera del cabezal y observe los LEDs de la placa TH (consulte Reemplazar placa TH P2S).
Estado normal de la placa AP
parpadeo rápido (izquierda), constante (derecha)
Abra la cubierta de la placa AP del lado de servicio y observe sus LEDs.
Estado normal de la placa MC
constante (superior), parpadeo lento (inferior)
1. Verificar módulo de alimentación

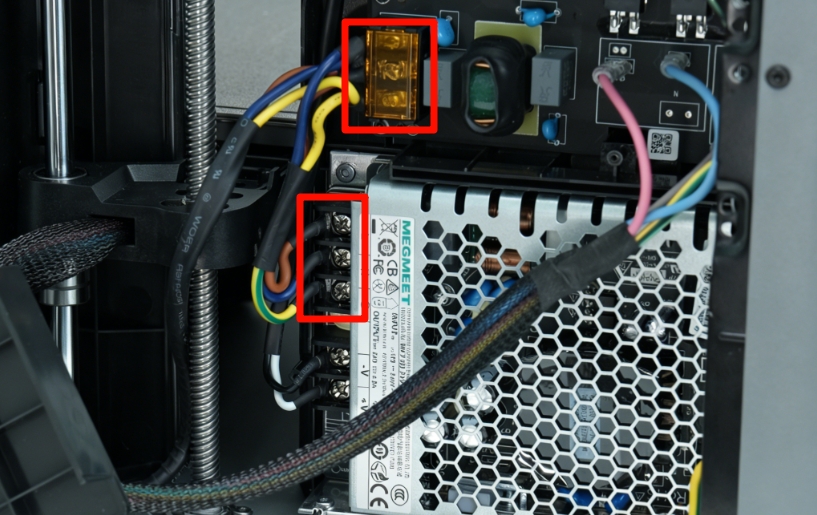

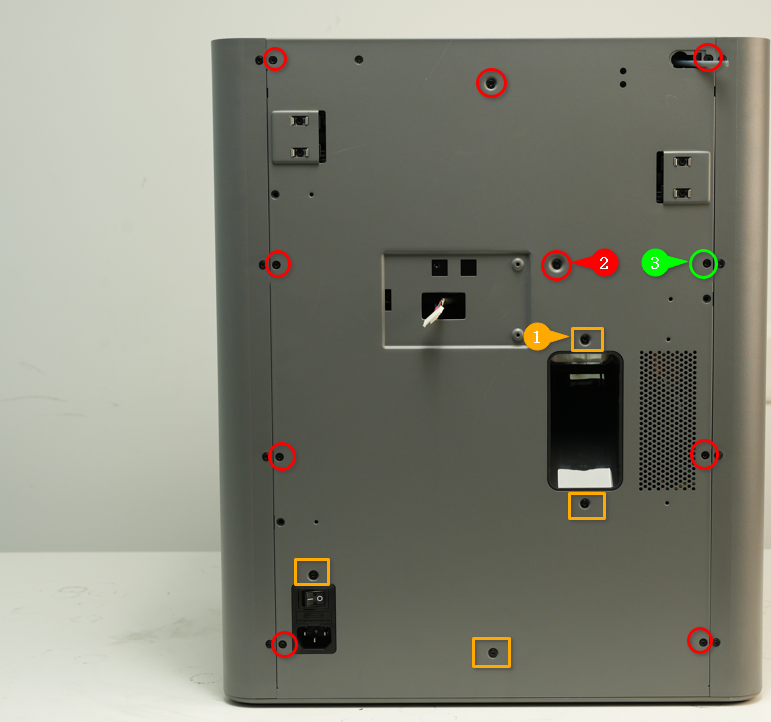

Siga Reemplazar panel trasero P2S para retirar el panel trasero, luego conecte y encienda. Observe el LED del módulo de alimentación.
-
LED apagado → apague, recoloque el cable de alimentación AC; si sigue apagado tras encender, reemplace el módulo (Reemplazar fuente de alimentación).
-
LED constante o parpadeante → módulo OK; continúe.
2. Verificar placa MC
Diagrama de flujo
LEDs de MC normales
Proceda a verificar las placas AP y TH.
LEDs de MC anormales

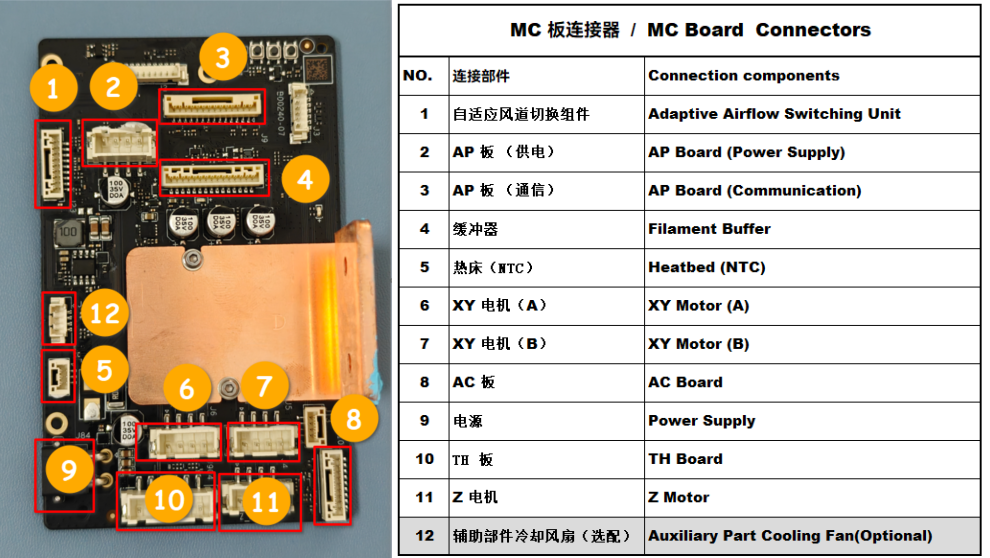

Apague y desconecte:
- alimentación MC-AP (pin 2)
- señal MC-AP (pin 3)
- cable MC-TH (pin 10)
Encienda nuevamente y observe los LEDs de MC.
-
MC recupera → fallo en AP o TH. Reconecte los cables uno a uno, encendiendo después de cada uno, para ver cuál restaura el fallo; luego solucione ese módulo.
-
MC sigue defectuoso → fallo en MC o módulo esclavo. Desconecte todos los conectores MC excepto su propia alimentación (pin 9), encienda:
- Sigue defectuoso → reemplace la placa MC.
- Recupera → reconecte los conectores uno a uno hasta que el fallo reaparezca; reemplace el componente defectuoso.
3. Verificar placa AP
Diagrama de flujo
LEDs de AP normales
Continúe con la placa TH.
LEDs de AP anormales
Apague, desconecte todos los conectores AP (Reemplazar placa AP P2S), luego encienda y observe los LEDs AP y MC.
- AP y MC recuperan → fallo en AP o módulo esclavo. Reconecte pines 8 y 9 primero:
- Fallo reaparece → placa AP defectuosa; reemplácela.
- Sigue normal → placa AP OK. Reconecte los conectores restantes uno a uno, encendiendo cada vez, hasta que el fallo reaparezca; reemplace ese componente.
- AP y MC siguen defectuosos → cable MC-AP defectuoso; reemplace Paquete de cable MC-AP (2-en-1).
4. Solución de problemas del módulo de placa TH
Diagrama de flujo
Procedimiento
Apague, desconecte todos los conectores de la placa TH, luego encienda y observe si el LED de la placa MC sigue anormal.
- LED de MC vuelve a normal: el fallo está en la placa TH o en uno de los conectores desconectados. Reconecte el cable 6 primero y encienda; si el patrón de LED es anormal, la placa TH es defectuosa y debe reemplazarse. Si el patrón de LED permanece normal, la placa TH está OK; apague e instale nuevamente los otros conectores uno por uno, encendiendo cada vez para verificar si el patrón de LED vuelve anormal, luego reemplace el componente defectuoso.
- LED de MC sigue anormal: el cable del cabezal es defectuoso y debe reemplazarse.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste, envíe un ticket de soporte incluyendo los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
