Conjunto de Interruptor de Alimentación

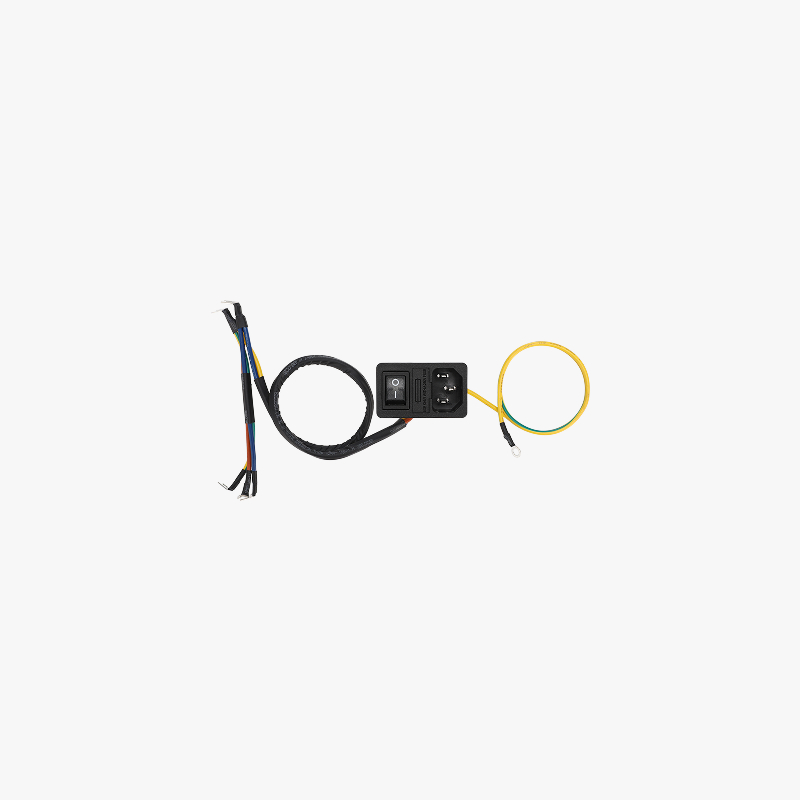

El conjunto de interruptor de alimentación, ubicado en la parte trasera de la impresora, consta de un conector de cable de alimentación, un interruptor que controla la alimentación de la impresora y cables que conectan la fuente de alimentación de la impresora, la placa de alimentación AC y el alambre de tierra.
Los accesorios del conjunto de interruptor de alimentación incluyen:
- Conjunto de interruptor de alimentación* 1
- Tornillo STW3.5x6* 1
Cuándo utilizar esta guía
- El conjunto de interruptor de alimentación está dañado
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño a la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, utilice guantes aislantes para seguridad y tenga especial cuidado no deprimir, dañar ni aplicar presión a ningún cable, conector o placa de circuito expuesto. Además, la boquilla puede estar extremadamente caliente, por lo que nunca toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para recibir asistencia.
Retirar el conjunto de interruptor de alimentación
Paso 1: Retirar el soporte del tubo PTFE, el acolchado de filamento y el panel trasero
Consulte la siguiente sección de desmontaje de la Wiki para retirar el soporte del tubo PTFE, el acolchado de filamento y el panel trasero, en ese orden.
Paso 2: Retirar el conducto de purga
Utilice una llave Allen H1.5 para retirar los cuatro tornillos BT2x5, luego retire el conducto de purga.
Paso 3: Retirar la cubierta de la fuente de alimentación
Utilice una llave Allen H1.5 para retirar los dos tornillos BT2x5 que fijan el sujetador del cable de la cama caliente, luego retire el sujetador.
Utilice una llave Allen H1.5 para retirar los cinco tornillos BT2x5 que fijan la cubierta de la placa AC. Luego retire la cubierta y guárdela (los cables de la cama caliente no necesitan retirarse de la cubierta de la fuente de alimentación) para facilitar la posterior retirada de la fuente de alimentación.
Paso 4: Retirar el panel lateral izquierdo
Consulte la wiki sobre reemplazar el panel lateral izquierdo para obtener instrucciones sobre cómo retirarlo.
Paso 5: Retirar el conjunto de interruptor de alimentación
Utilice un destornillador Phillips para aflojar los tornillos en la placa AC y la fuente de alimentación, luego extraiga los cables.
Utilice una llave Allen H2.0 para retirar el tornillo STW3.5x6 que fija el alambre de tierra, luego desconecte el alambre de tierra.
Retire la cinta de sujeción de cables, luego retire los cables de las abrazaderas, trabajando de derecha a izquierda.
Utilice una herramienta plana para abrir las cuatro abrazaderas a través de las cuatro aberturas en ambos lados del marco del conjunto de interruptor de alimentación, luego libere el conjunto de interruptor de alimentación.
Instalar el conjunto de interruptor de alimentación
Paso 1: Instalar el conjunto de interruptor de alimentación
Pase todos los cables del nuevo conjunto de interruptor de alimentación a través del marco del conector, empuje el conector hacia adentro y fíjelo en su lugar bloqueando las abrazaderas.
Inserte los cables de izquierda a derecha en las abrazaderas de cable en orden, luego aplique la cinta.
A continuación, pase el alambre de tierra a través de la columna y utilice una llave Allen H2.0 para ajustar el tornillo STW3.5x6, fijando el alambre de tierra a la viga.

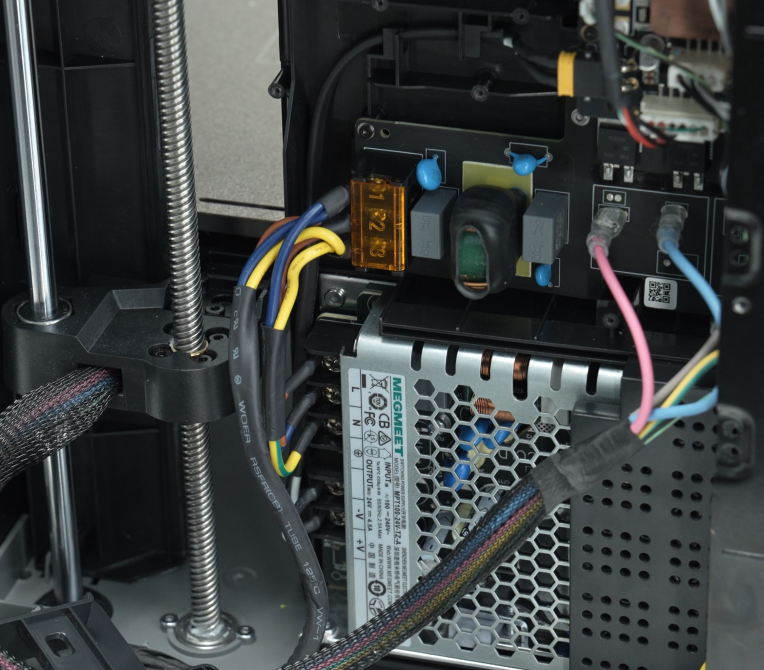

Inserte los cables en la placa AC y la fuente de alimentación, luego ajuste los tornillos con un destornillador Phillips.
Paso 2: Instalar el panel lateral izquierdo
Consulte la wiki sobre reemplazar el panel lateral para obtener instrucciones sobre cómo instalarlo.
Paso 3: Instalar la cubierta de la fuente de alimentación
Organice los cables de alimentación, presiónelos en el espacio entre la fuente de alimentación y el revestimiento, luego instale la cubierta de protección de alimentación. Asegúrese de guiar los cables de alimentación a través de la ranura en la parte inferior de la cubierta, y utilice una llave Allen H1.5 para ajustar en secuencia los cinco tornillos BT2x5.
Inserte los cables de la cama caliente en la ranura de cable de la cubierta de la placa AC, luego utilice una llave Allen H1.5 para ajustar los dos tornillos BT2x5 y fijar el sujetador.
Paso 4: Instalar el conducto de purga
Alinee el conducto de purga con los agujeros de tornillo de la impresora, y utilice una llave Allen H1.5 para ajustar los cuatro tornillos BT2x5.
Paso 5: Instalar el panel trasero
Puede consultar la sección de instalación de la siguiente wiki para instalar el panel trasero, el acolchado de filamento y el soporte del tubo PTFE en secuencia.
- Reemplazar el panel trasero
- Reemplazar el acolchado de filamento
- Reemplazar el soporte del tubo PTFE
Verificación de funcionamiento
Conecte la alimentación, encienda la impresora y realice la calibración del dispositivo. Si la calibración es exitosa, el reemplazo fue satisfactorio.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, por favor envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
