Fuente de alimentación

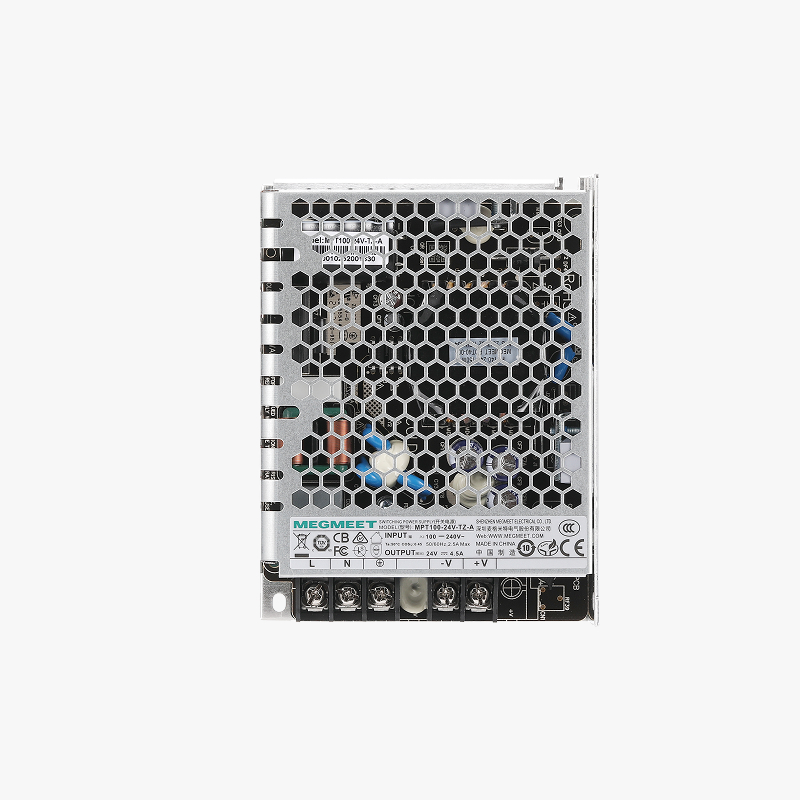

La fuente de alimentación del P2s es un dispositivo que convierte un voltaje de entrada CA de 100–240 V en una salida de 24 V CC. Proporciona energía CC estable, limpia y conforme a toda la impresora, excepto para la cama caliente.
Los accesorios de la fuente de alimentación incluyen los siguientes:
- Fuente de alimentación* 1
- Tornillo BT2x5* 2
Cuándo utilizar esta guía
- La fuente de alimentación presenta daños físicos evidentes, como un conector roto, componentes sueltos o marcas de quemadura.
- El soporte técnico de Bambu Lab ha confirmado que la fuente de alimentación debe reemplazarse.
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de choque eléctrico, cortocircuito y daño en la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, use guantes aislantes para seguridad y tenga especial cuidado no deprimir, dañar ni aplicar presión a ningún cable, conector o placa de circuito expuesto. Además, la boquilla puede estar extremadamente caliente, por lo que nunca la toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o con los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para recibir asistencia.
Retirar la fuente de alimentación
Paso 1: Retirar el soporte del tubo PTFE, el amortiguador de filamento y el panel trasero
Consulte las siguientes guías de desmontaje para retirar el soporte del tubo PTFE, el amortiguador de filamento y el panel trasero en secuencia.
Reemplazar el soporte del tubo PTFE
Reemplazar el amortiguador de filamento
Reemplazar el panel trasero
Paso 2: Retirar el conducto de purga
Utilice una llave Allen H1.5 para retirar los cuatro tornillos de fijación (BT2x5), luego retire el conducto de purga.
Paso 3: Retirar la cubierta de protección de la fuente de alimentación

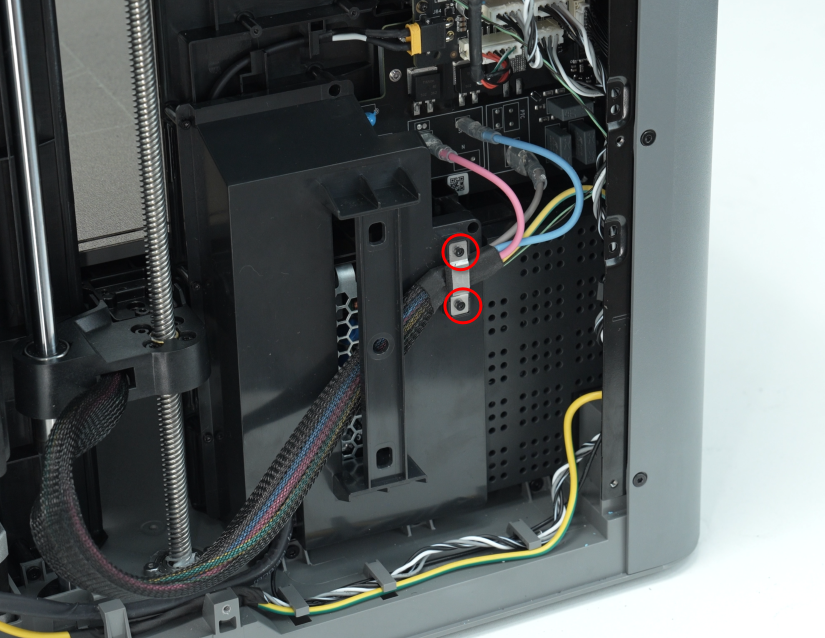

Utilice una llave Allen H1.5 para retirar los dos tornillos (BT2x5) que fijan el sujetador de los cables de la cama caliente, luego retire el sujetador.

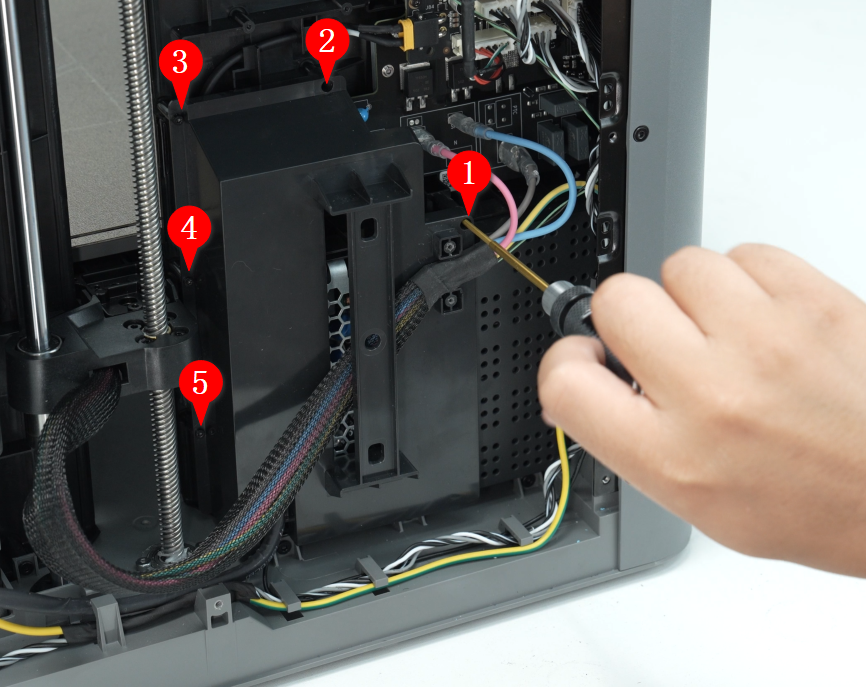

Utilice una llave Allen H1.5 para retirar uno por uno los cinco tornillos de fijación de la cubierta de protección de la fuente de alimentación (BT2x5). Luego retire la cubierta de protección y guárdela aparte. No es necesario retirar los cables de la cama caliente de la cubierta de protección, ya que esto facilitará la posterior retirada de la fuente de alimentación.
Deslice la cubierta de la fuente de alimentación de derecha a izquierda y luego retirela.
Paso 4: Retirar la fuente de alimentación
Utilice un destornillador Phillips para aflojar los tornillos del conector del cable de alimentación y retire los cinco cables de la fuente de alimentación uno por uno.
Utilice una llave Allen H2.0 para retirar los dos tornillos de fijación de la fuente de alimentación (BT2x5), luego retire la fuente de alimentación.
Instalar la fuente de alimentación
Paso 1: Instalar la fuente de alimentación
Instale la fuente de alimentación en el soporte y apriete los dos tornillos de fijación (BT2x5) utilizando una llave Allen H2.0.
Nota: El tornillo de fijación inferior debe asegurar también el alambre de tierra.
Inserte los cinco cables en las tomas de la fuente de alimentación en secuencia, como se muestra en la figura. De arriba abajo, los colores son: marrón (alimentación), azul (neutro), amarillo-verde (tierra), negro (negativo 24V), blanco (positivo 24V). Luego apriete los tornillos con un destornillador Phillips. Puede sostener los cables con la mano al apretar los tornillos para evitar que se suelten.
Paso 2: Instalar la cubierta de protección de la fuente de alimentación
Primero, instale la cubierta de la fuente de alimentación en el lado izquierdo, luego empujela hacia la derecha con la mano.
Empuje el cable de alimentación hacia la fuente de alimentación y colóquelo cerca de la unidad. Luego, instale la cubierta de protección de la fuente de alimentación, guíe el cable de alimentación a través de la ranura en la parte inferior de la cubierta de protección y utilice una llave Allen H1.5 para apretar secuencialmente los cinco tornillos BT2x5.
Inserte el cable de la cama caliente en el canal de cables de la cubierta de protección de la fuente de alimentación, luego utilice una llave Allen H1.5 para apretar los dos tornillos de sujeción BT2x5.
Paso 3: Instalar el conducto de purga
Alinee el conducto de purga con los agujeros de tornillo de la impresora, luego utilice una llave Allen H1.5 para apretar los cuatro tornillos de fijación BT2x5.
Paso 4: Instalar el panel trasero, el amortiguador de filamento y el soporte del tubo PTFE
Consulte las siguientes secciones de desmontaje para instalar el soporte del tubo PTFE, el amortiguador de filamento y el panel trasero en secuencia:
Reemplazar el panel trasero
Reemplazar el amortiguador de filamento
Reemplazar el soporte del tubo PTFE
Verificación de funcionamiento
Conecte la fuente de alimentación, encienda la impresora y ejecute la calibración del dispositivo. Si la calibración es exitosa, el reemplazo está completo.
