¿Qué es esto?
Este es un método para utilizar un multímetro y verificar si un circuito funciona correctamente.
Con un multímetro, podemos medir la resistencia o comprobar la continuidad del circuito para determinar si un componente está dañado o si el circuito está abierto.
¿Por qué lo estoy haciendo?
Al realizar el diagnóstico de problemas relacionados con el AMS o la impresora, a menudo se necesita un multímetro para medir valores de resistencia.
Esto ayuda a determinar si el circuito es continuo y si los componentes funcionan correctamente, permitiéndole localizar rápidamente el problema.
Con mediciones simples, puede identificar problemas comunes como circuitos abiertos, soldaduras frías o fusibles fundidos, evitando reemplazos innecesarios de piezas.
¿Qué necesito para esto?
- Multímetro (se recomienda un multímetro digital con función de buzzer de continuidad)
- Líneas de prueba (la línea negra insertada en el puerto “COM”, la línea roja en el puerto “VΩ”)

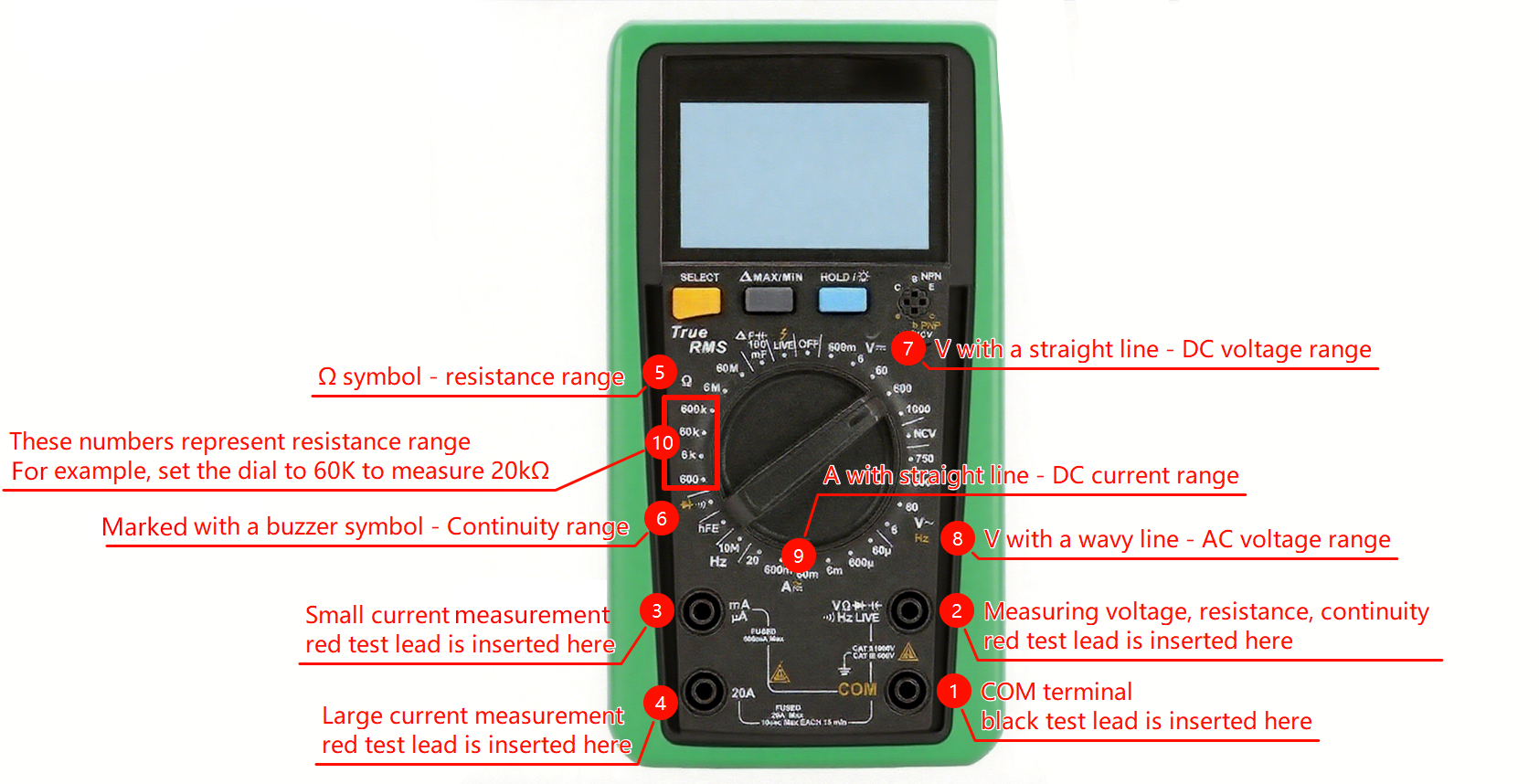

Introducción al multímetro
Un multímetro es una herramienta de prueba común utilizada para medir voltaje, corriente y resistencia.
En el diagnóstico, principalmente utilizamos el modo de resistencia (Ω) o el modo de continuidad:
- Modo de resistencia (Ω): Utilizado para medir el valor de resistencia de los componentes.
- Modo de continuidad: Utilizado para comprobar si un circuito es continuo. Si es continuo, el medidor emitirá un “pitido”.
Los multímetros se dividen en multímetros de rango manual y multímetros de rango automático:

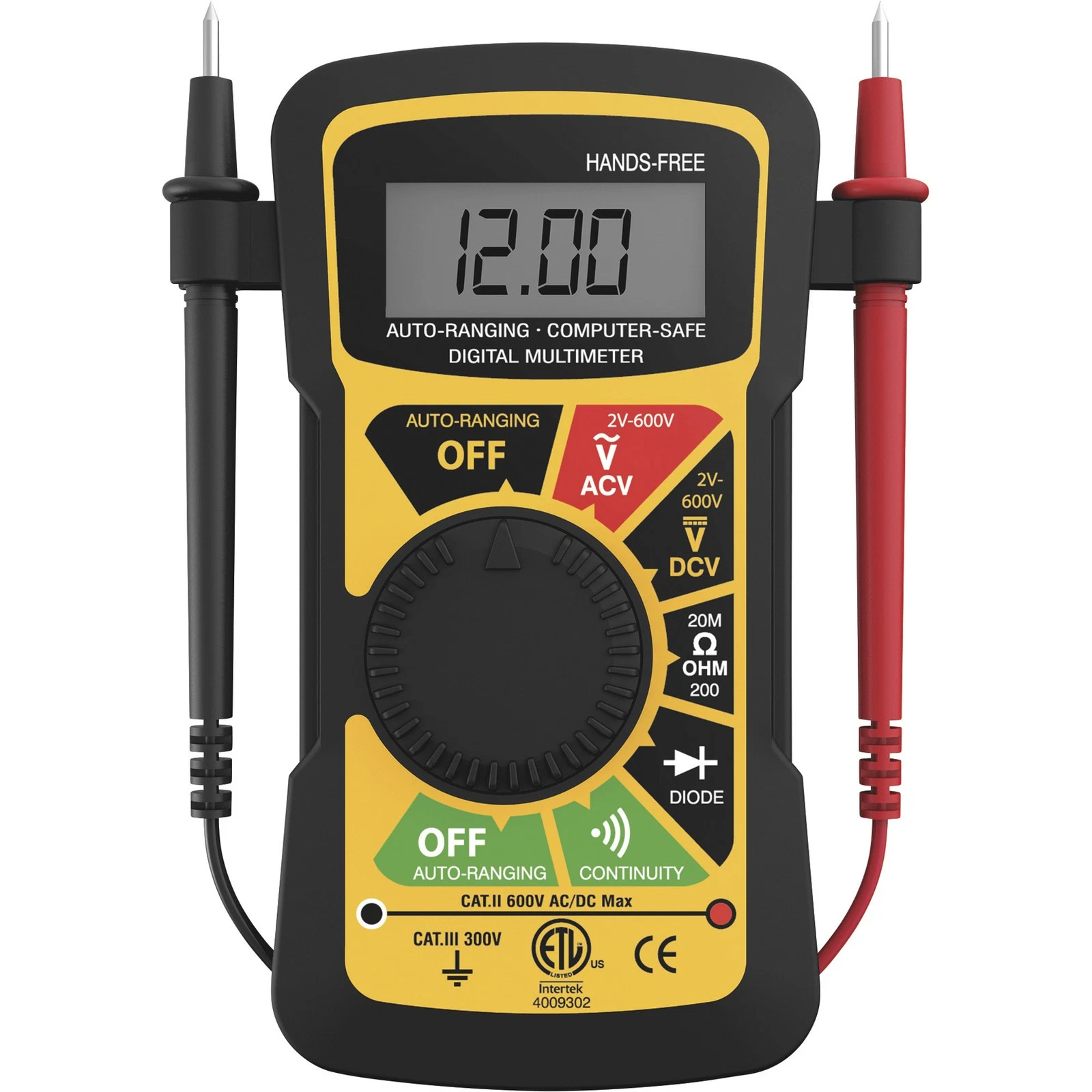

- Multímetro de rango automático
Un multímetro de rango automático selecciona automáticamente el rango de medición apropiado según el objeto probado. Solo necesita ajustar el dial al modo de resistencia (Ω) o continuidad, sin ajuste manual.
- Multímetro de rango manual
Un multímetro de rango manual requiere que el usuario gire manualmente el dial y seleccione el rango apropiado según el valor esperado. En esta guía, utilizaremos un multímetro de rango manual como ejemplo.
Requisitos de seguridad
- Siempre desconecte la alimentación antes de medir para evitar descargas o daños.
- Inserte la línea negra en “COM” y la línea roja en “VΩ” para evitar errores.
- Sostenga solo las partes aisladas de las puntas y nunca toque circuitos activos.
- En multímetros manuales, comience con el rango más alto y baje gradualmente para evitar sobrecarga.
- Asegúrese de que las líneas de prueba y el multímetro estén intactos y adecuadamente aislados.
Comprobación de continuidad
Caso 1: Multímetro con modo de continuidad
- Coloque las líneas de prueba roja y negra en ambos extremos del componente (por ejemplo, un fusible).
- Si el circuito es continuo: el multímetro emitirá un pitido y mostrará un valor cercano a 0Ω.
- Si el circuito no es continuo: no se escuchará sonido y la pantalla mostrará “OL” (circuito abierto).
Caso 2: Multímetro sin modo de continuidad (solo modo de resistencia disponible)
- Coloque las líneas de prueba roja y negra en ambos extremos del componente.
- Si el circuito es continuo: la pantalla mostrará un valor de resistencia cercano a 0Ω.
- Si el circuito no es continuo: la pantalla mostrará “OL” o un valor muy alto (indicando circuito abierto).
Medición de resistencia (modo Ω)
- Si necesita verificar si la resistencia de un componente es normal, gire el dial al rango de resistencia adecuado.
- Coloque las líneas de prueba en ambos extremos del componente, lea el valor mostrado y compárelo con la resistencia nominal del componente.
- Si el valor medido difiere significativamente, el componente podría estar dañado.
Consejo: ¿Cómo elegir el rango?
Si no conoce la resistencia esperada, comience con el rango más alto y baje gradualmente hasta obtener una lectura clara.
¿Para qué se puede utilizar esto?
⚠️ Nota para clientes
Este procedimiento está destinado únicamente a clientes que ya poseen un multímetro. No es obligatorio para el servicio de garantía y no debe considerarse un paso obligatorio de diagnóstico.

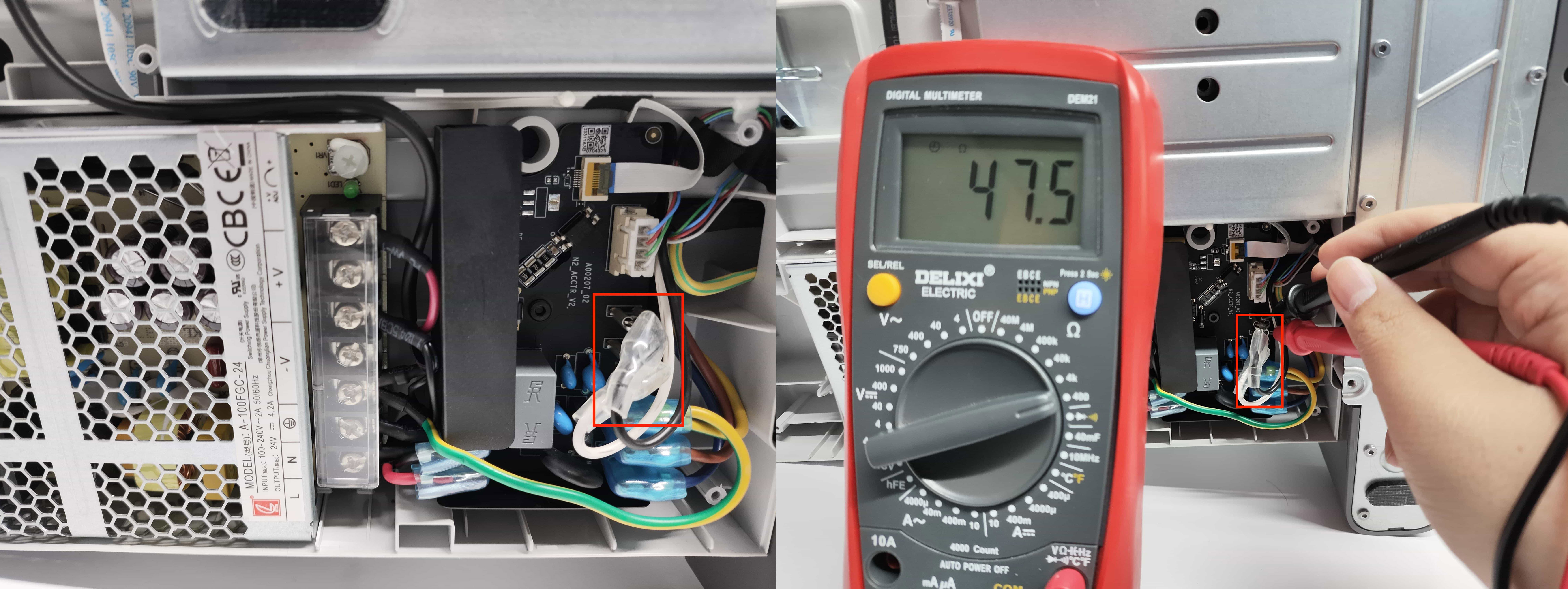

Caso 1: Medir la resistencia del cable de alimentación de la cama caliente A1 para determinar si la unidad de cama caliente y su cable de calentamiento funcionan correctamente.
Si la resistencia medida se encuentra entre 45 Ω y 50 Ω (el ejemplo muestra 47,5 Ω), indica que la unidad de cama caliente y su cable de calentamiento funcionan correctamente.

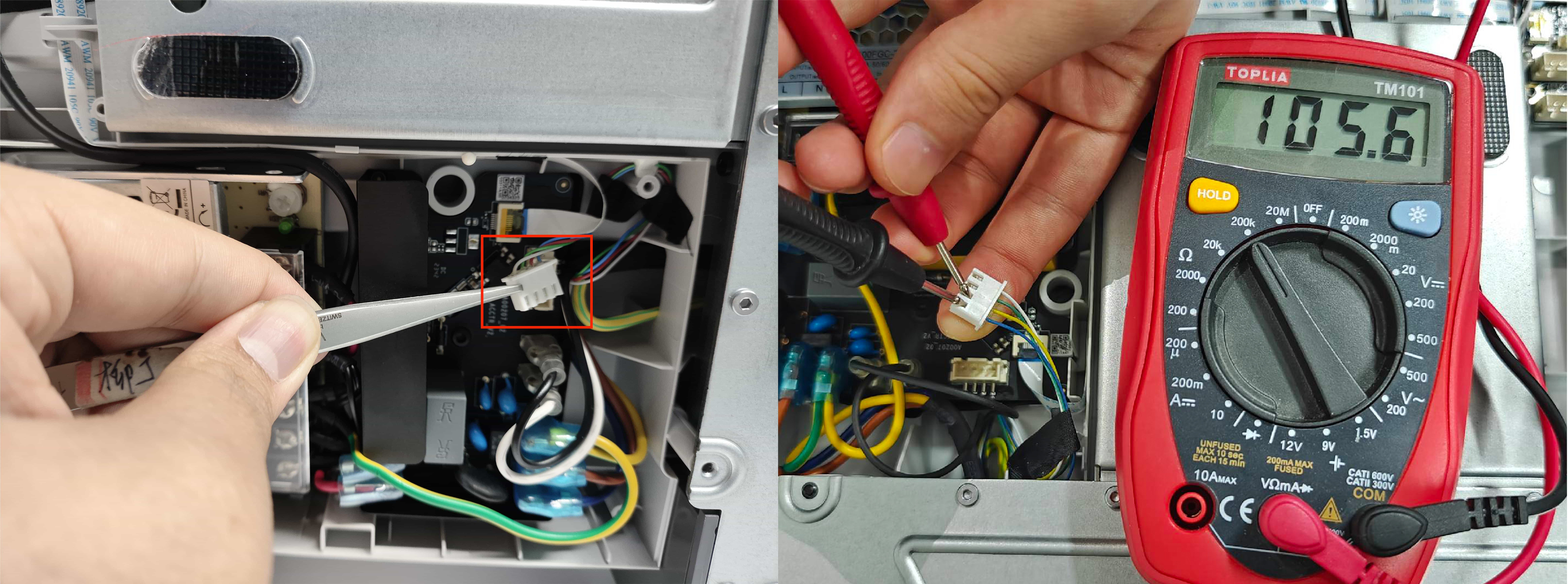

Caso 2: Medir el NTC de la cama caliente A1 y su cable de sensores de temperatura para verificar si funcionan correctamente.
Si la resistencia medida es de aproximadamente 100 kΩ (el valor puede variar ligeramente con la temperatura ambiente, lo cual es normal; el ejemplo muestra 105,6 kΩ), indica que el NTC de la cama caliente y su cable de sensores de temperatura funcionan correctamente.
