Placa AP

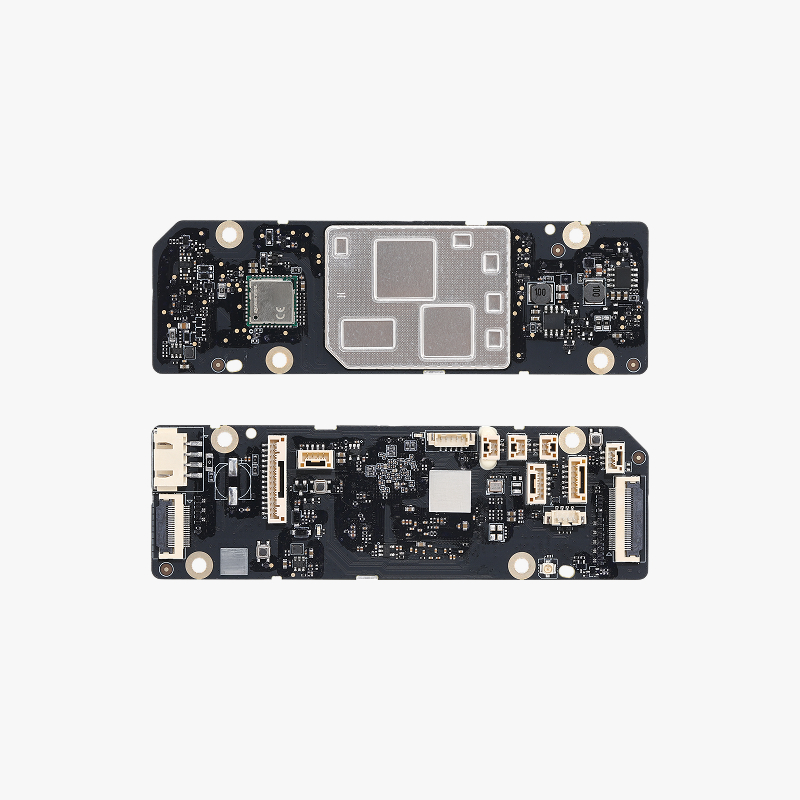

La placa principal del procesador de aplicación, o placa AP para abreviar, es la placa de circuitos que gestiona toda la comunicación interna y el procesamiento de nivel de sistema de la impresora. Proporciona un entorno de operación independiente, encargado de gestionar aspectos como la gestión de memoria, operaciones de firmware, procesamiento gráfico, decodificación multimedia, Wi-Fi, señales de cámara, LEDs y la interfaz de usuario.
El paquete de reemplazo para la placa AP incluye:
- Una placa AP
- Cuatro tornillos M3x4.5
- 1 paquete de grasa térmica

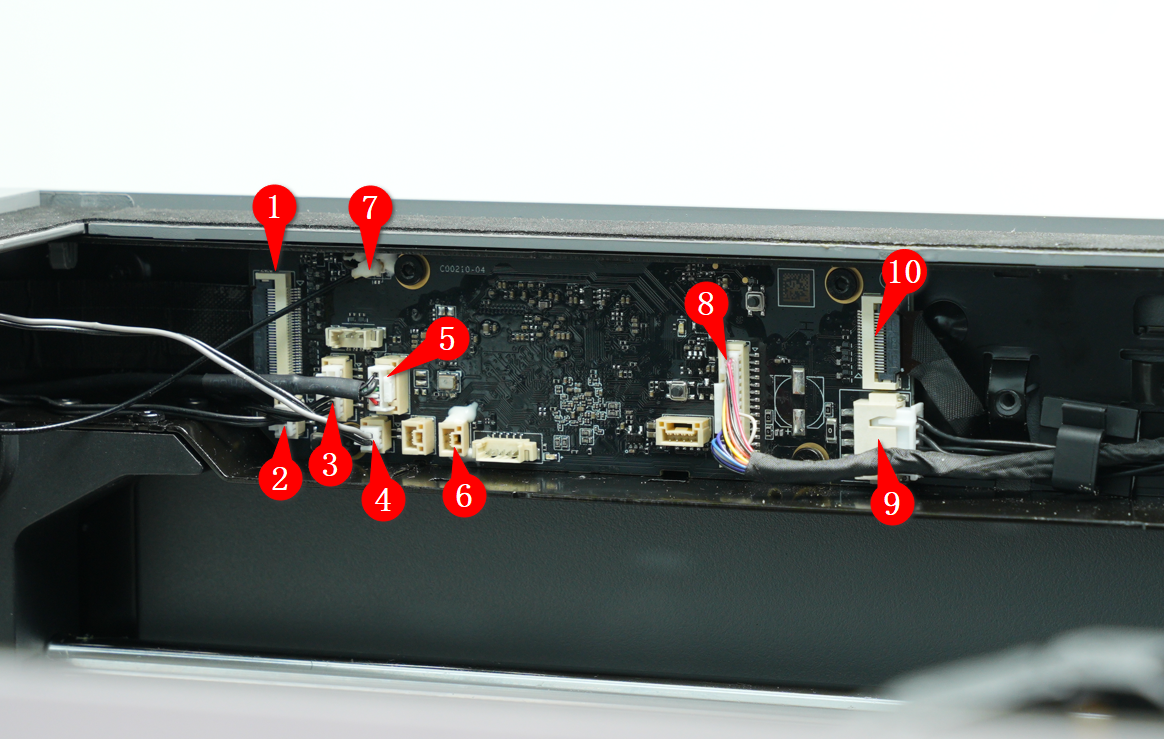

Detalles de conectores:
Cuándo usar esta guía
- Daños físicos significativos en la placa AP, como daños en conectores, componentes de la placa de circuitos faltantes o quemados
- El equipo técnico oficial de Bambu Lab ha confirmado que la placa AP debe reemplazarse
Herramientas y materiales requeridos
- La nueva placa AP
- Llave Allen H2.0
- Llave Allen H1.5
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño en la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, use guantes aislantes para seguridad y tenga especial cuidado no deprimir, dañar ni aplicar presión a ningún cable, conector o placa de circuitos expuestos. Además, la boquilla puede estar extremadamente caliente, por lo que nunca la toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para recibir asistencia.
Retirar la placa AP
Paso 1: Retirar el soporte del tubo PTFE
Consulte esta guía Reemplazar el soporte del tubo PTFE para retirar el soporte del tubo PTFE.
Paso 2: Retirar la cubierta AP
Separe la sección frontal de la cubierta plástica AP para revelar la placa AP y desconecte el cable de luz LED izquierda de la placa AP.
Retire los 2 tornillos que fijan la cubierta AP al marco de la impresora desde atrás con una llave Allen H1.5.

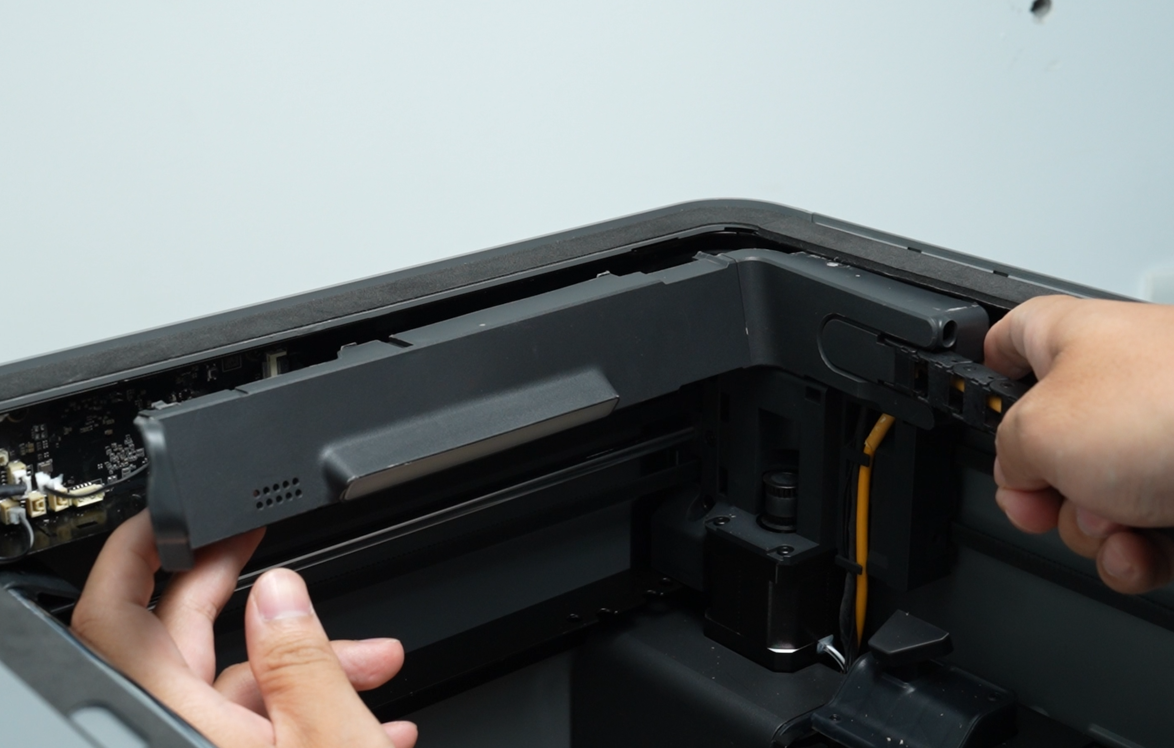

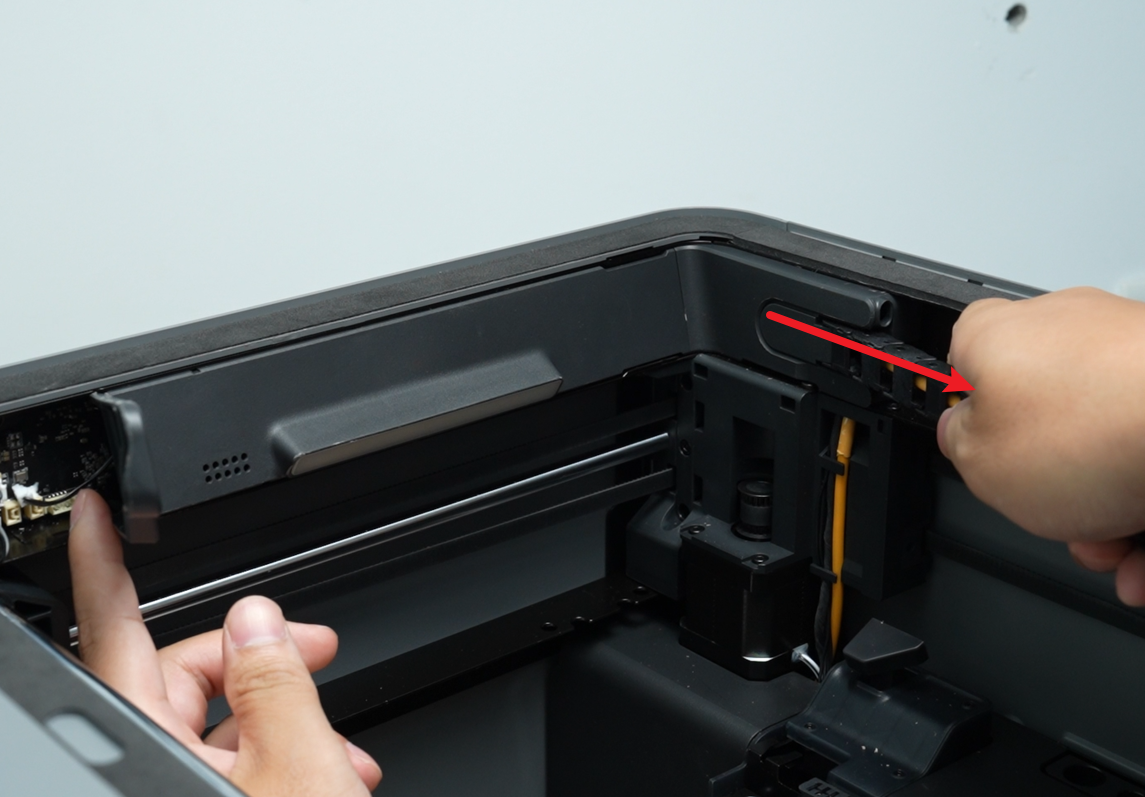

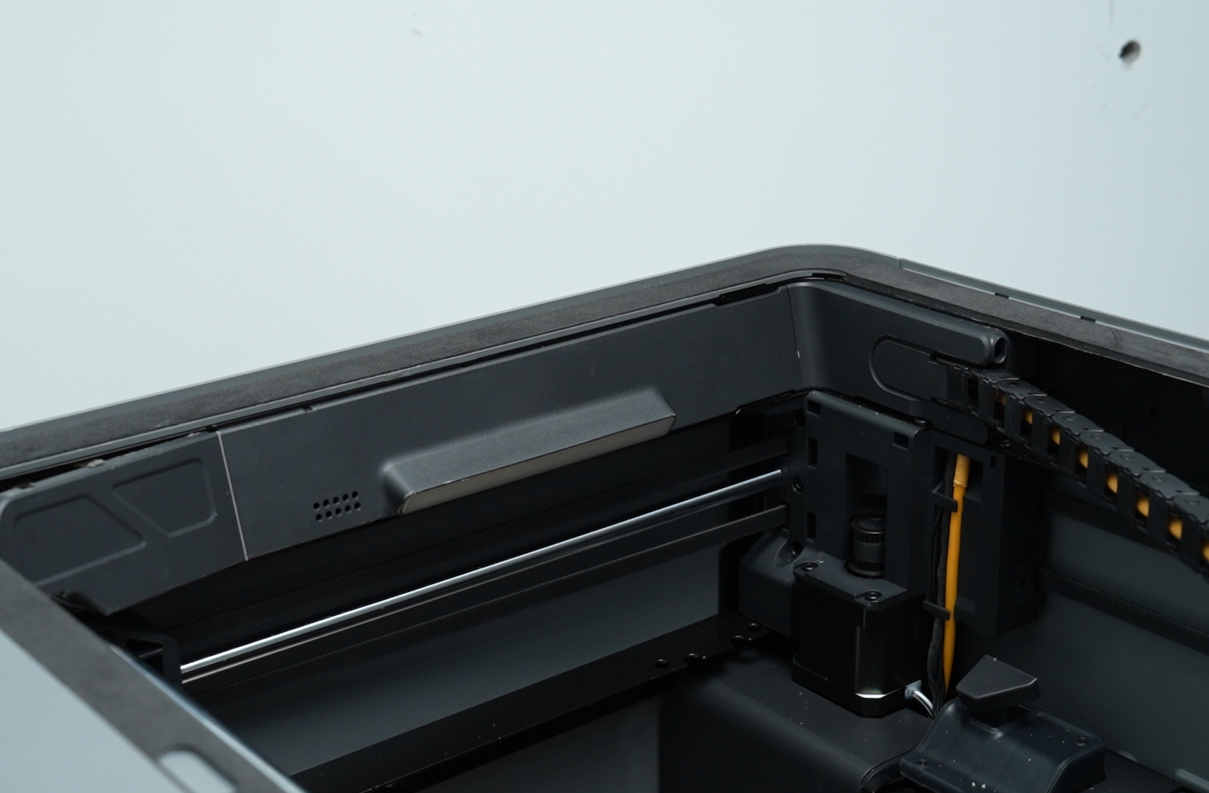

Separe toda la cubierta AP con una mano en la parte de la placa AP en la parte frontal de la impresora y la otra mano en la cadena de cables plástica. La cubierta debe separarse directamente de la impresora para revelar toda la placa AP.
Nota: No tire con demasiada fuerza de la cubierta plástica AP desde el extremo frontal, ya que esto puede causar que se rompa la cubierta.
Paso 3: Retirar la placa AP

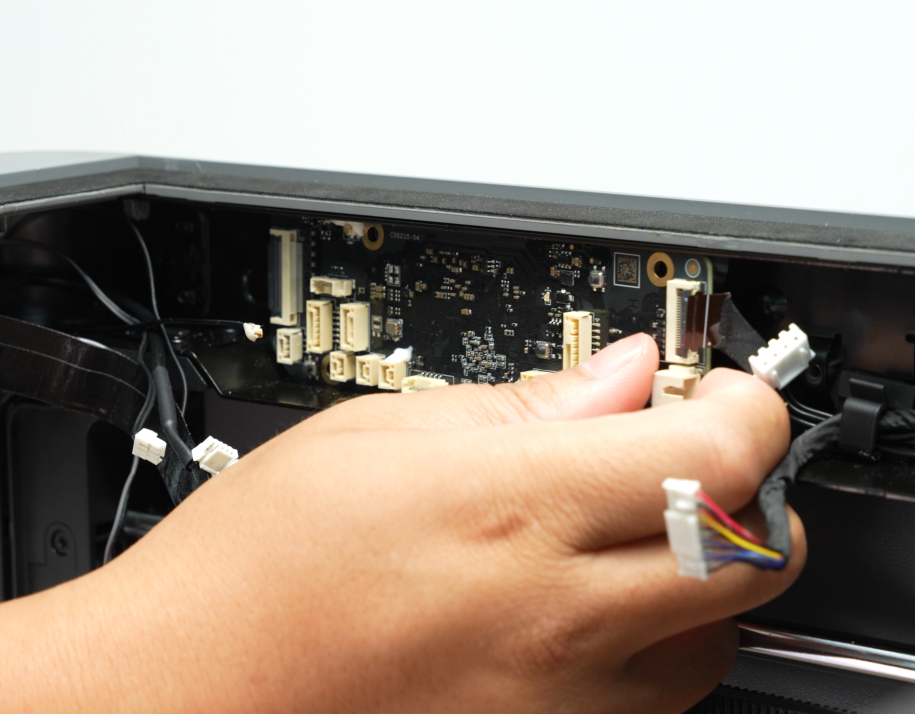

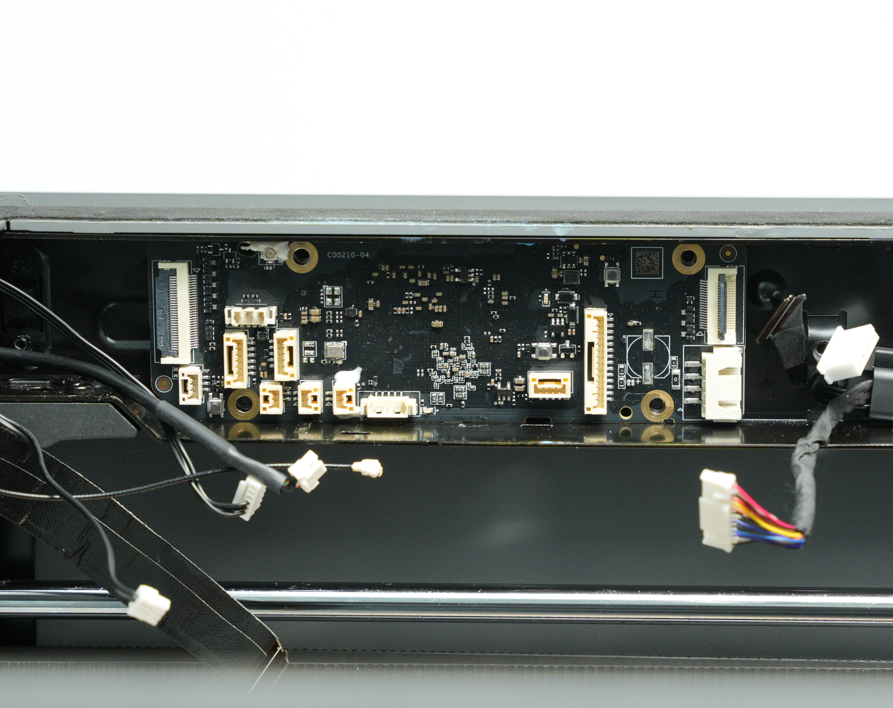

Retire todos los conectores de la placa AP.
- Observe los cables de cinta en la parte frontal (pantalla) y trasera (cámara de vista en vivo) de la placa AP, que necesitan que sus fijaciones se levanten suavemente para retirarlos.
- Otros conectores también tienen pestañas de fijación que deben liberarse comprimiéndolas.

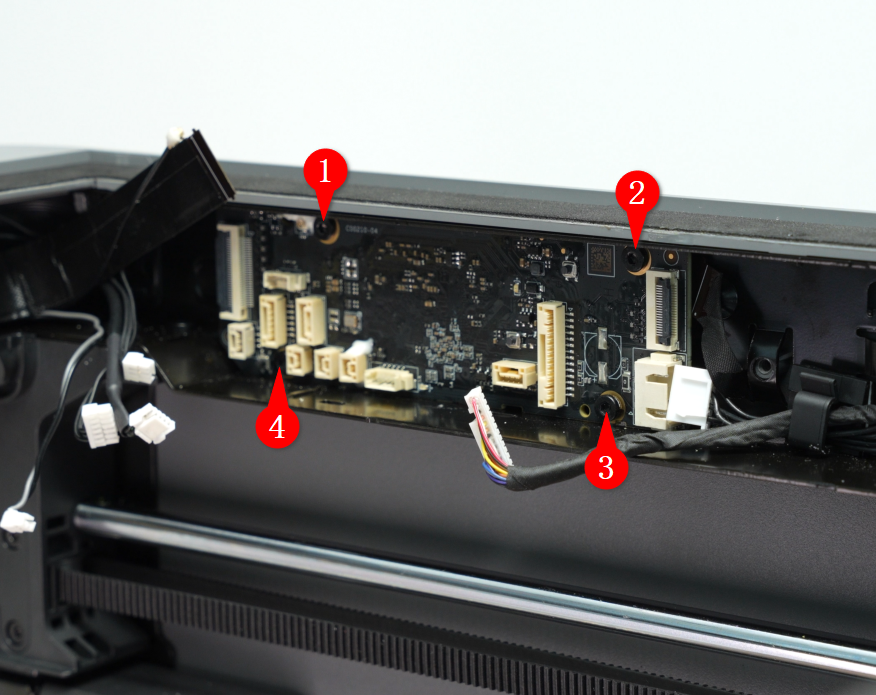

Retire los cuatro tornillos de la placa AP con una llave Allen H2.0.

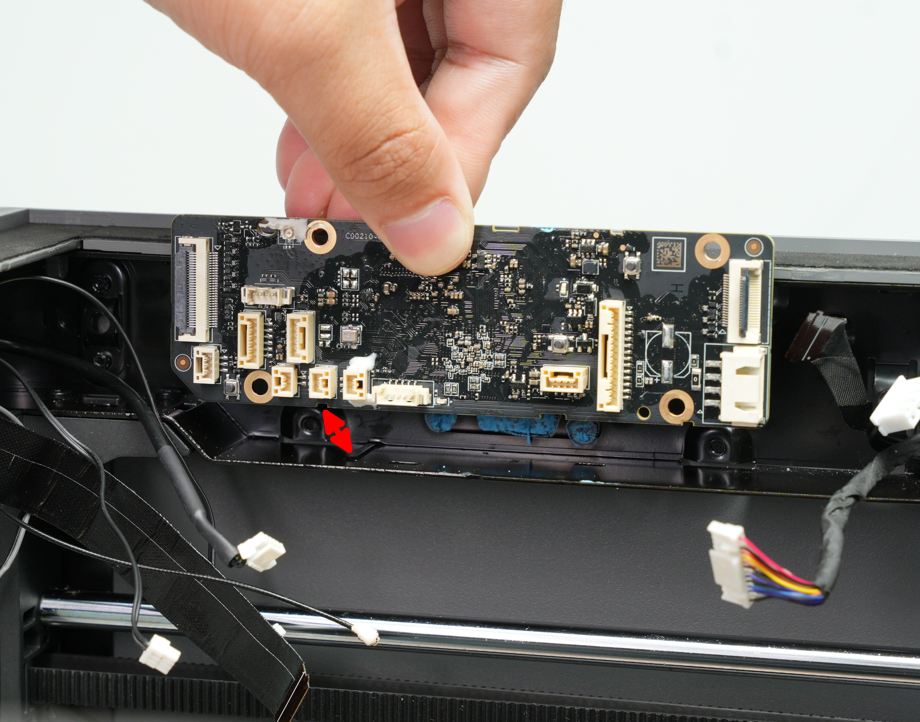

Retire la placa AP del marco de la impresora.
Instalar la placa AP
Paso 1: Instalar la placa AP

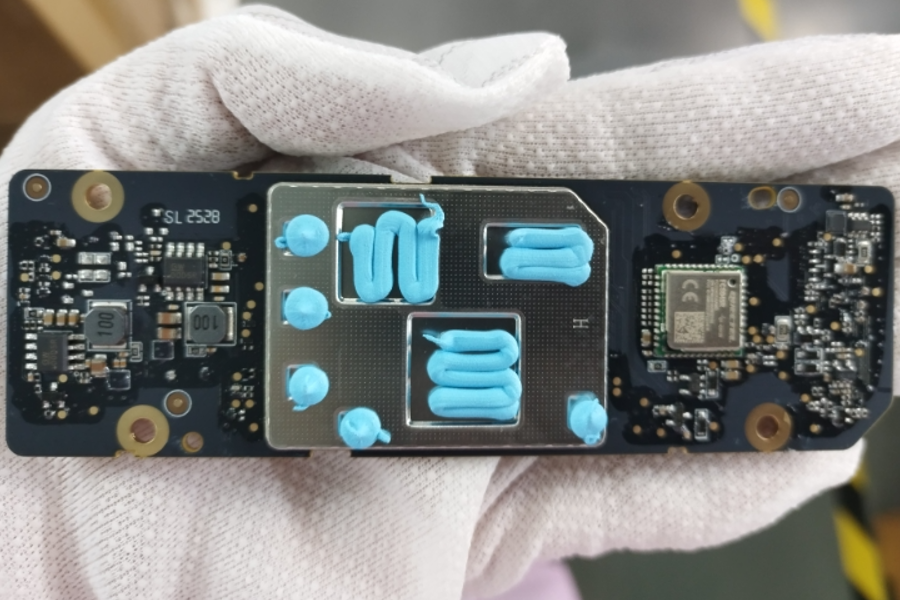

Aplique grasa térmica en la superficie del blindaje en la parte trasera de la nueva placa AP.
Alinee la muesca en la parte inferior de la placa AP hacia la ranura correspondiente en el marco de la impresora.
Alinee todos los agujeros de tornillo.
Reemplace los cuatro tornillos de la placa AP con una llave Allen H2.0.
Conecte nuevamente los conectores a la placa AP, asegurándose de fijar las bisagras de los cables de cinta y verificar que los demás conectores de fijación estén completamente encajados.
Paso 2: Instalar la cubierta AP

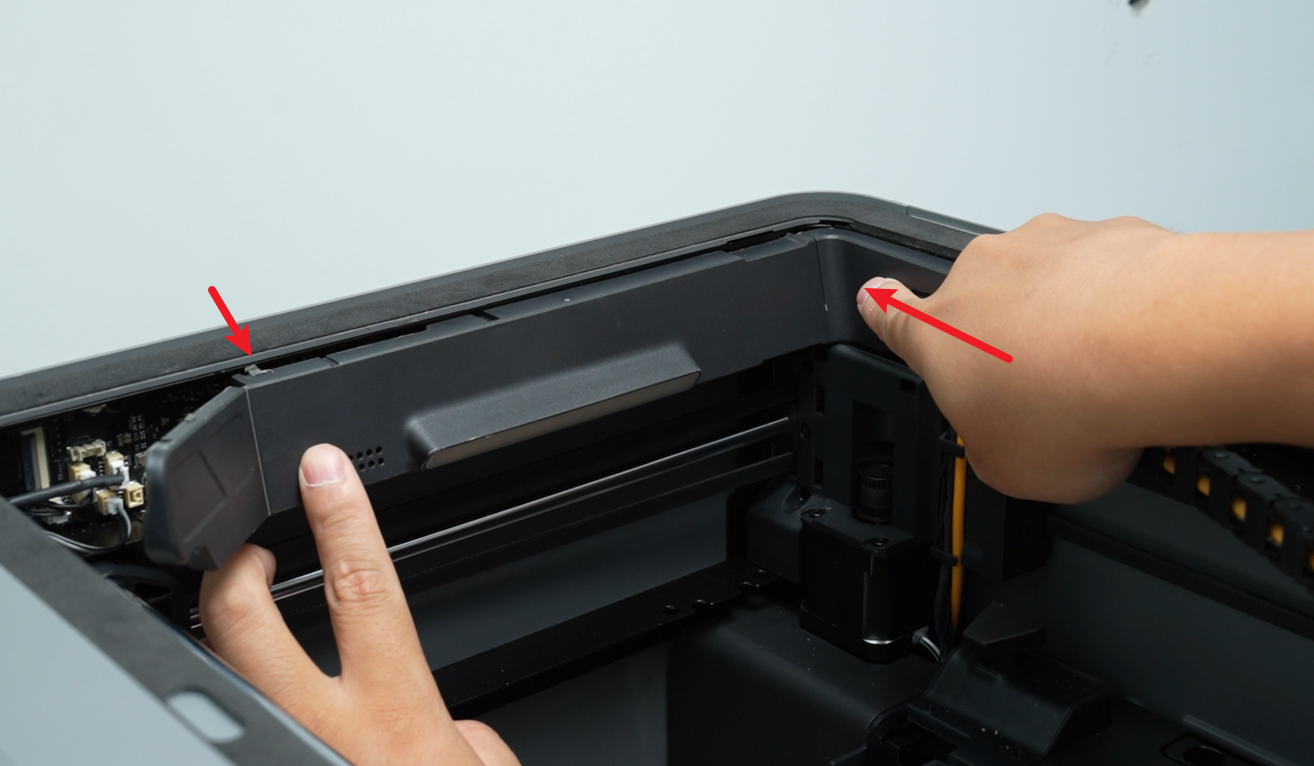

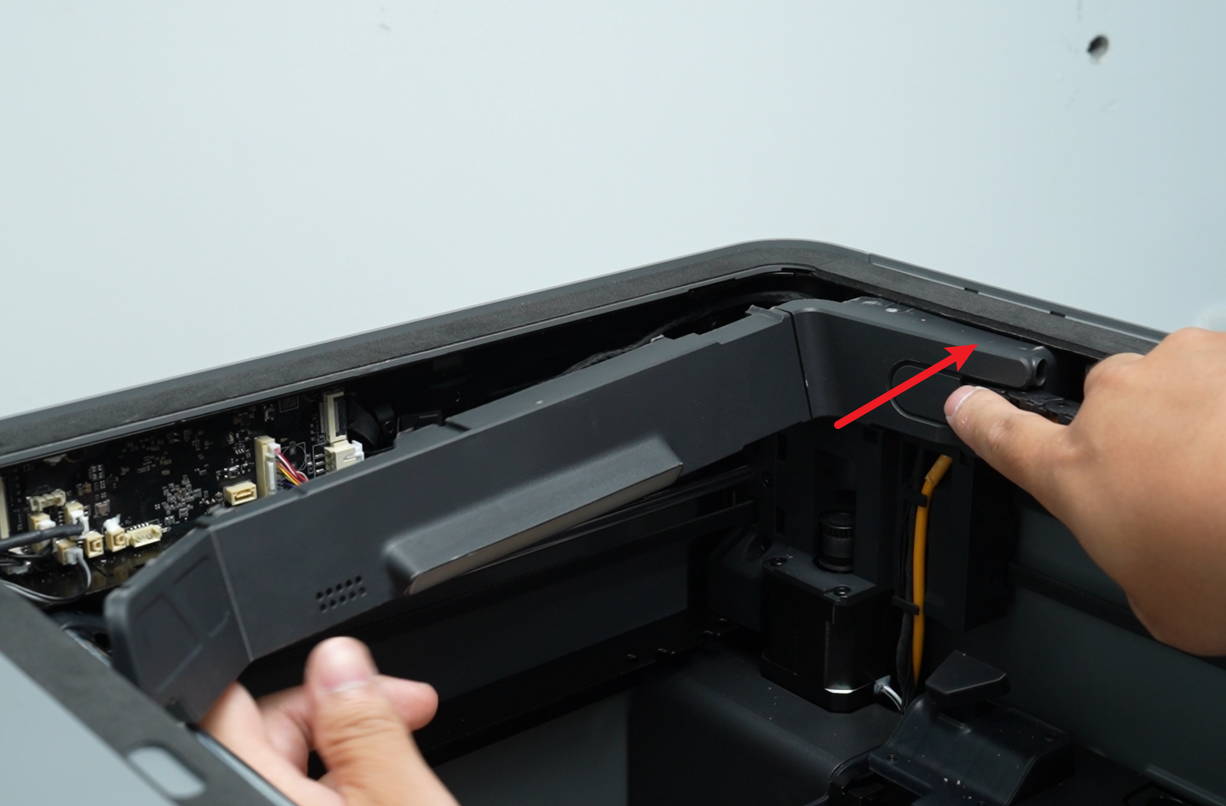

Alinee la cubierta AP, asegurándose de que la parte trasera esté alineada con la parte trasera del marco de la impresora.
Empuje la cubierta AP completamente en su posición hasta que las pestañas de fijación se enganchen cuando esté completamente alineada en el marco.
Observe que la parte frontal de la cubierta AP debe permanecer abierta para el siguiente paso.
Inserte el cable LED en su conector como se muestra y cierre la parte frontal de la cubierta AP hasta que haga clic en su lugar.

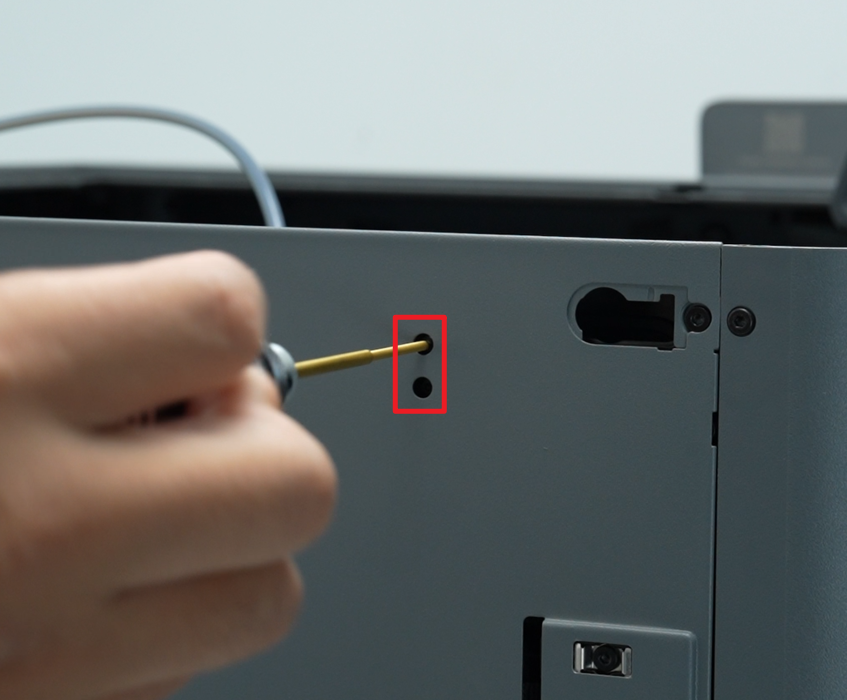

Ajuste los dos tornillos de la cubierta AP desde el exterior del encierro con una llave Allen H1.5.
Paso 3: Instalar el soporte del tubo PTFE
Consulte esta guía Reemplazar el soporte del tubo PTFE para reinstalar el soporte del tubo PTFE.
Paso 4: Registrar el número de serie
Para máquinas con una placa AP reemplazada, el proceso de Registro de nuevo número de serie aún no se ha completado, por lo que no se puede realizar el vinculado. En el primer arranque, omita el paso de vinculado y vincule solo después de Registrar el nuevo número de serie.
Después de confirmar el reemplazo, también es necesario actualizar el número de serie en sí mismo: contacte al soporte de Bambu Lab y proporcione tanto el número de serie nuevo como el antiguo para completar el proceso.
Haga clic en la página de wiki Cómo encontrar y registrar el número de serie de la impresora para ayudarle a encontrar el número de serie del producto y registrarlo.
Verificación de funcionamiento
Conecte la fuente de alimentación, encienda la impresora y verifique si se puede iniciar una impresión correctamente.
