Cuándo utilizar
-
Después de encender la unidad H2S, la pantalla de la impresora permanece completamente inactiva; los LEDs de los componentes electrónicos de la máquina muestran anomalías parciales o totales: el LED de estado de la cama caliente está apagado, el LED de la placa AP está apagado o muestra patrones anormales, y solo el LED de la fuente de alimentación de carcasa metálica puede parpadear o permanecer encendido.
-
Ha seguido paso a paso el flujo de Solución de fallos al encender la serie H2 – Parte 1 y descartado los fallos enumerados allí, pero la máquina sigue sin operar.
Patrones de LEDs
Verifique primero los LEDs de la placa AP y TH. Si ambos están anormales al mismo tiempo, comience la investigación desde la placa MC. Si el LED de la placa TH o AP está normal, la placa MC está sana: simplemente solucione el problema en el otro módulo.
Patrón de LED de la placa AP

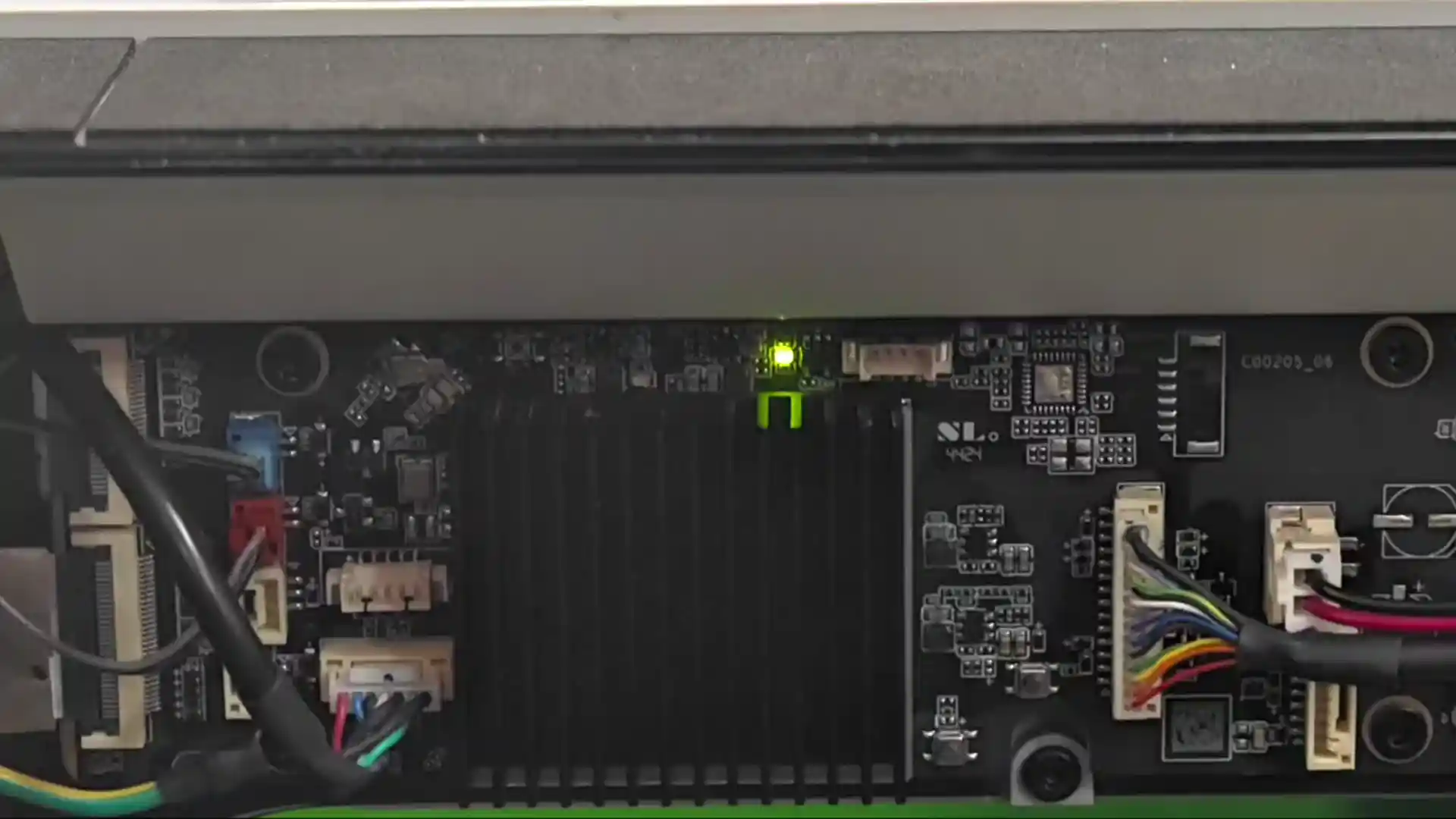

Utilice una llave hexagonal H2.0 para retirar un tornillo (BT2.6×8) y quitar la cubierta de la placa AP desde el lado de la puerta frontal; luego observe el LED de la placa AP.
Parpadeo rápido (izquierda), encendido constante (derecha)

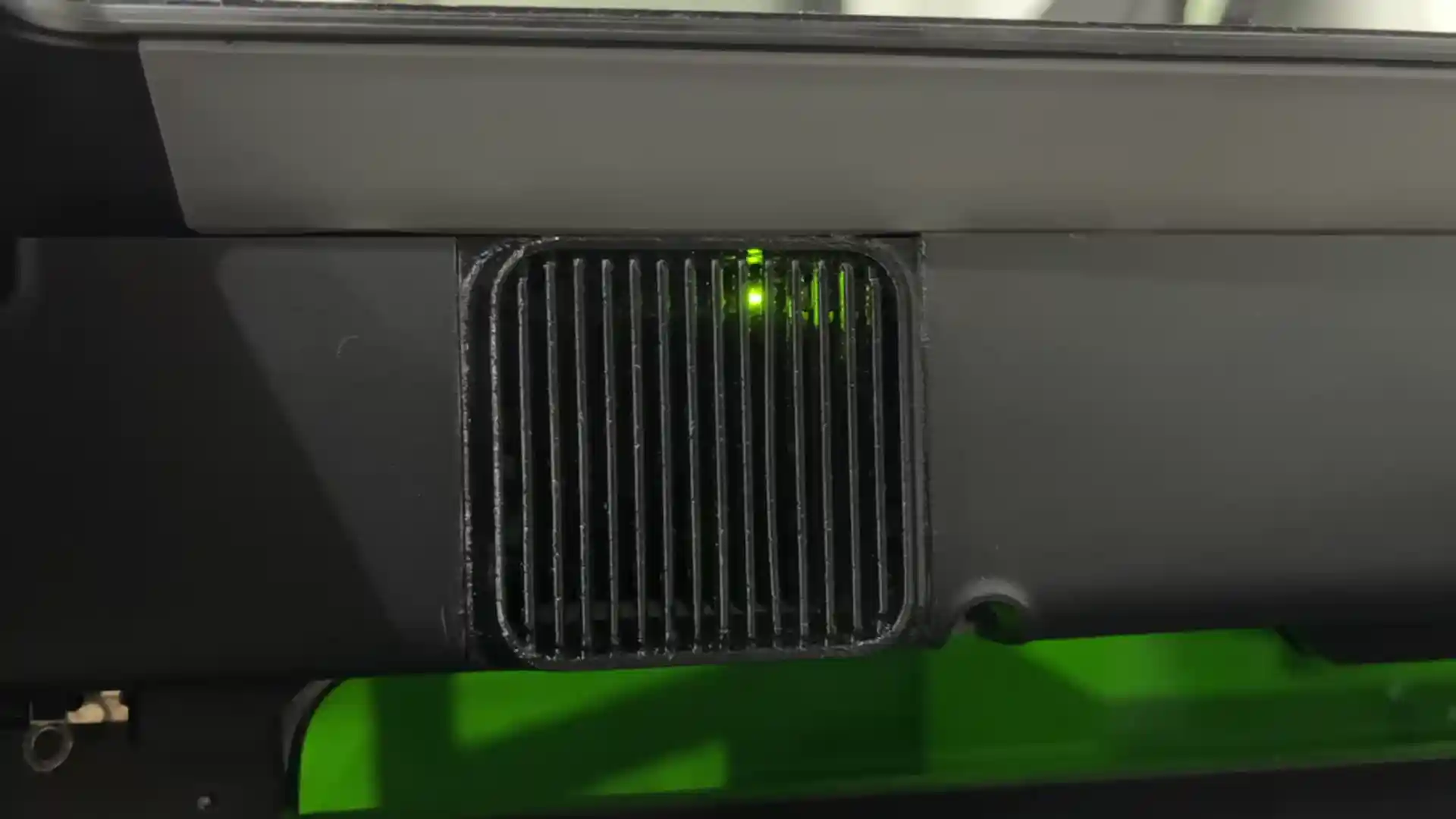

También puede observar a través de las ranuras de ventilación de la cubierta AP desde un ángulo específico sin retirarla.
Patrón de LED de la placa TH

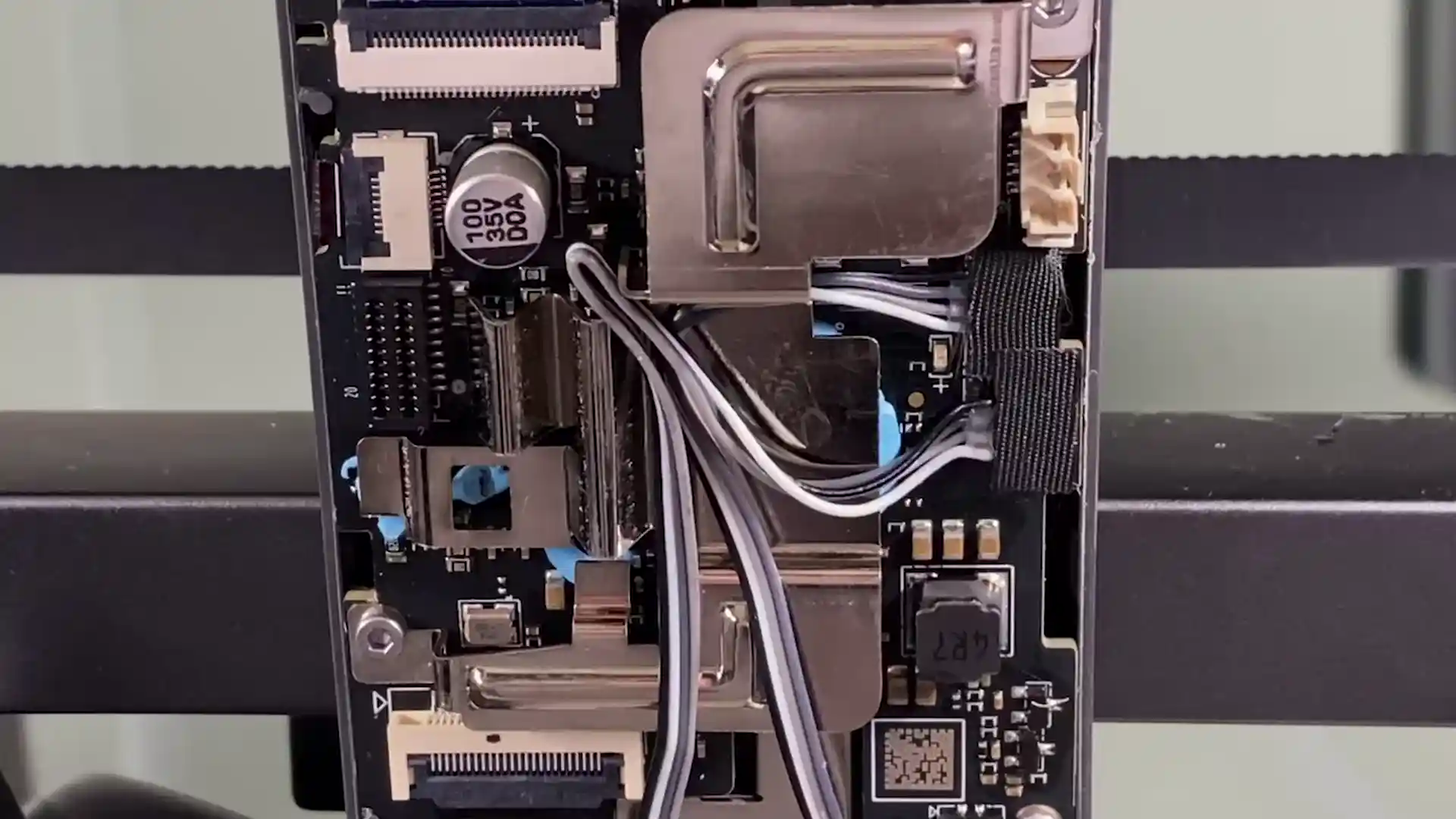

Consulte los pasos 1 y 2 de Reemplazo de la placa TH H2S para retirar la cubierta trasera del cabezal y verificar el LED de la placa TH.
Parpadeo rápido.

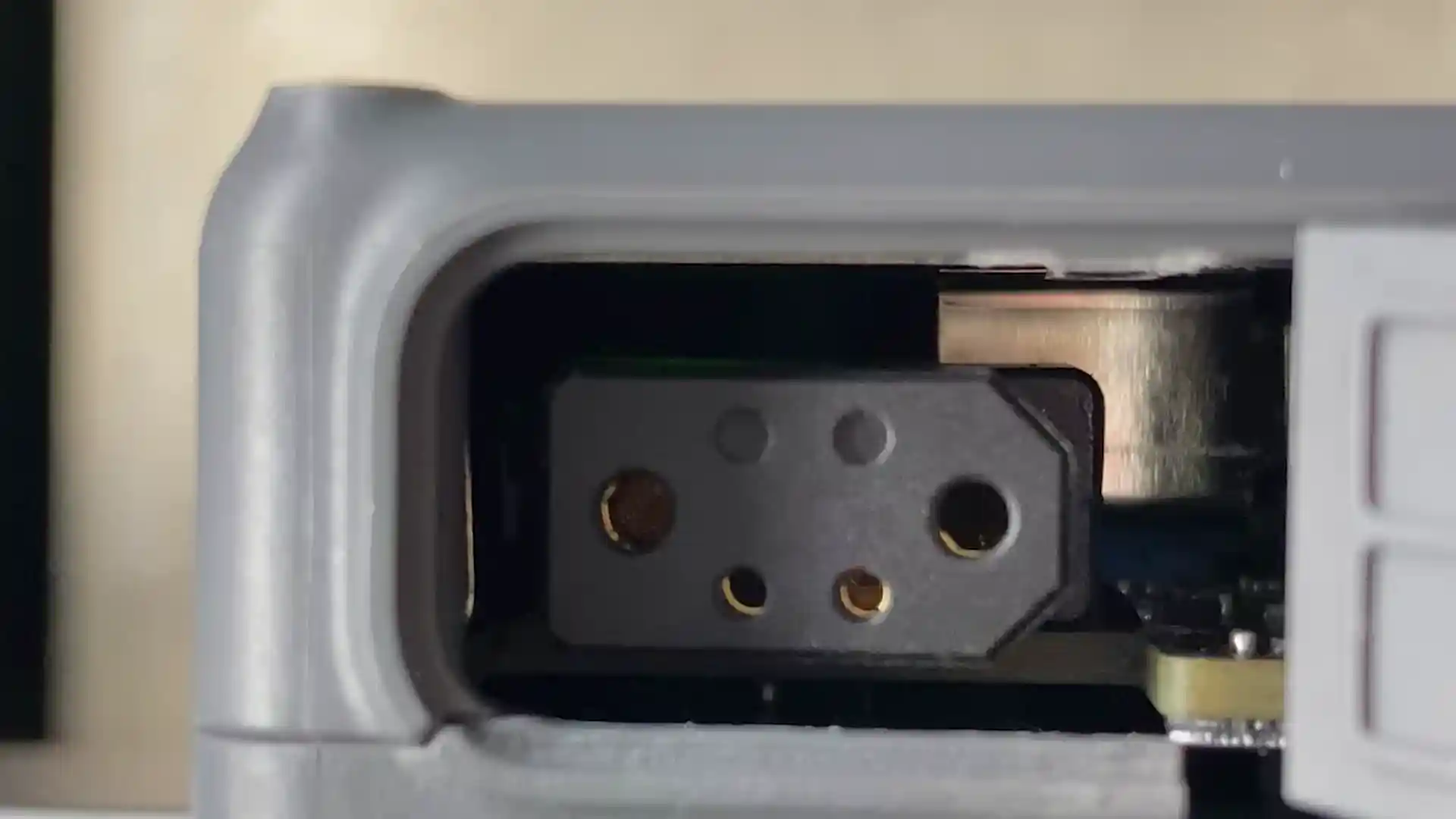

También puede abrir la tapa de interfaz del cabezal en lugar de retirar la cubierta trasera para visualizar el LED de la placa TH.
Patrón de LED de la placa MC

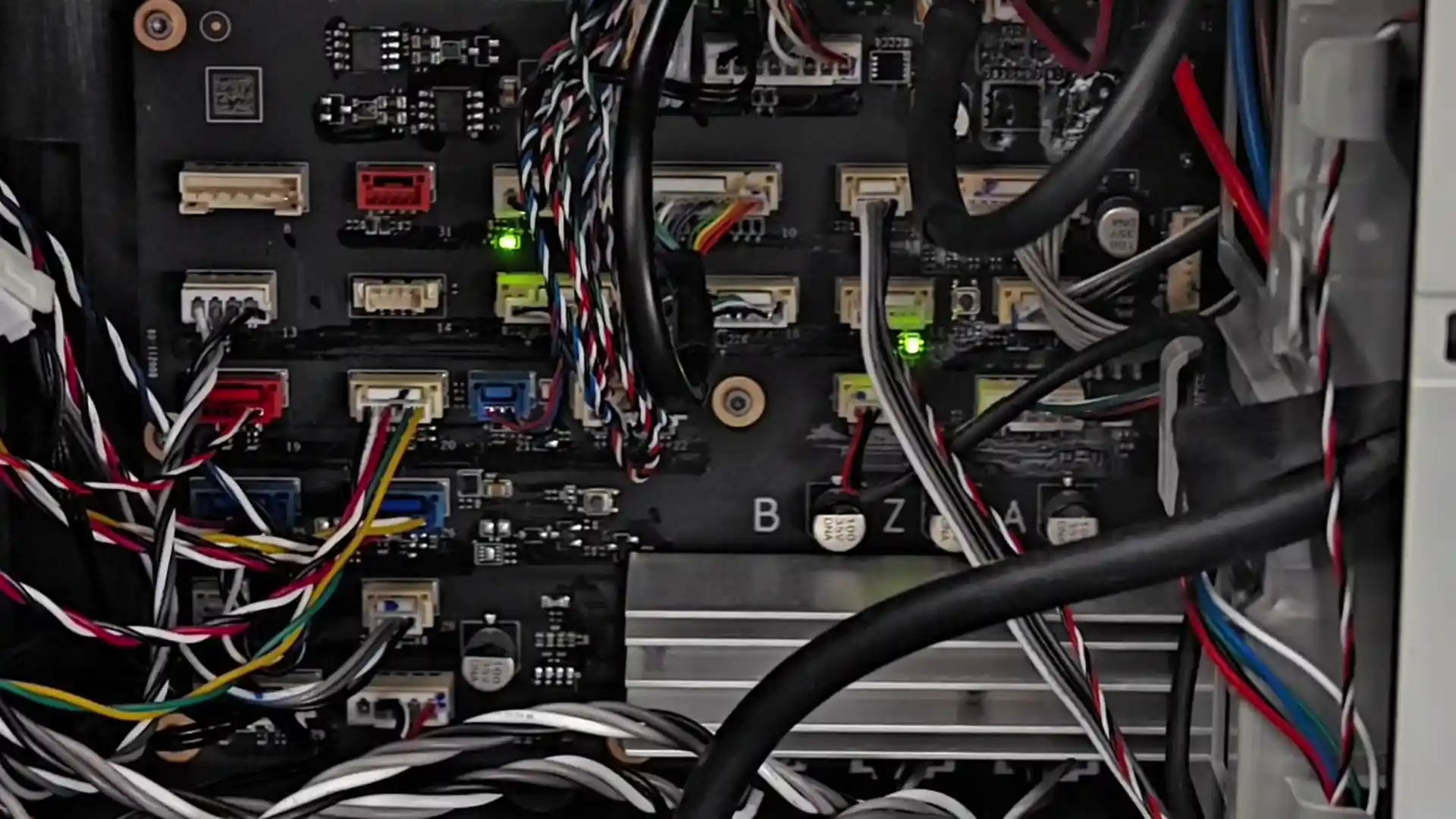

Siga Reemplazo de la conducto de purga H2D para retirar el panel trasero y el conducto de purga, luego encienda y observe los LEDs de la placa MC.
Encendido constante (arriba-izquierda), parpadeo lento (abajo-izquierda), parpadeo rápido (derecha)
El video incluye la inicialización de arranque, por lo que el LED de abajo-izquierda permanece encendido brevemente.
Pasos de solución de fallos H2S
Advertencia de seguridad
Antes de realizar cualquier mantenimiento en la impresora o sus electrónicos (incluyendo cables del cabezal), apague la impresora y desconéctela de la corriente para evitar toques accidentales en la pantalla o cortocircuitos que puedan dañar electrónicos o crear riesgos de seguridad. Al solucionar fallos o realizar mantenimiento, confirme las temperaturas del hotend y la cama caliente; evite trabajar en partes calientes. Si debe operar a altas temperaturas, use guantes aislantes térmicos para garantizar un mantenimiento seguro y efectivo.
Paso 1. Investigación de fallos en el módulo de la placa MC
Diagrama de flujo
Procedimiento

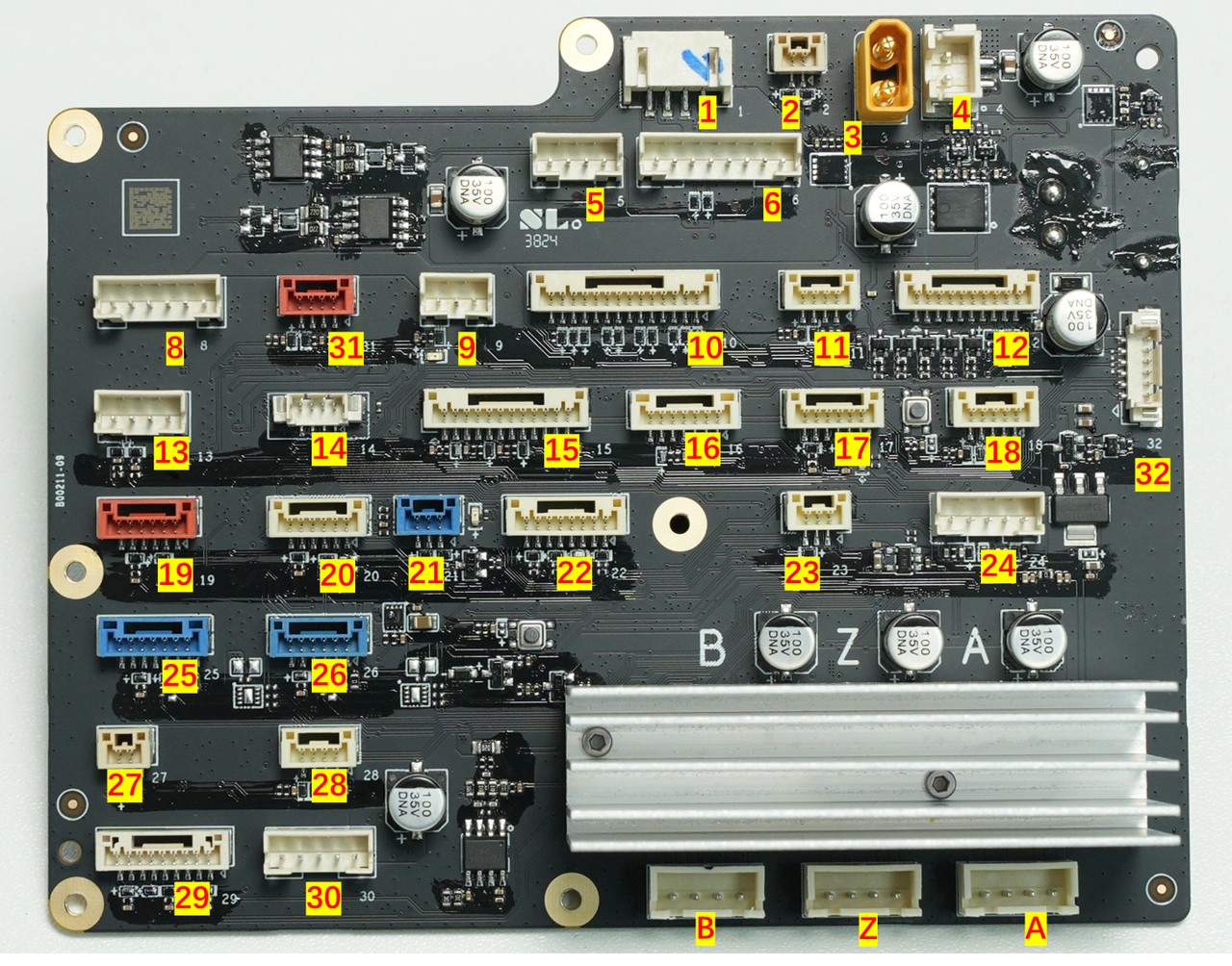

Con el LED de la placa MC anormal, apague y desconecte los conectores 3, 4, 10 de la placa MC, luego encienda nuevamente para verificar si el LED de la placa MC vuelve a normal.
- Caso 1: Placa MC recuperada
La placa MC está sana; el fallo está en la placa AP o TH. Apague y desconecte la placa AP XT30 (pos. 7) y USB-C (pos. 8). Reconecte los cables de alimentación (pos. 4) y señal (pos. 10) de la placa MC-AP y encienda.
- Si la placa MC sigue anormal, vaya a la solución de fallos en el módulo de la placa AP.
- Si la placa MC se recupera, vaya a la solución de fallos en el módulo de la placa TH.
-
Caso 2: Placa MC sigue anormal La placa MC o una unidad externa está defectuosa. Apague y desconecte todos los conectores de la placa MC, luego encienda.
- Si la placa MC se recupera, reconecte los conectores uno por uno, encendiendo cada vez para identificar la unidad defectuosa;
- Si la placa MC sigue anormal, la placa MC está defectuosa: reemplácela siguiendo la Guía de reemplazo de la placa MC.
Paso 2. Solución de fallos en placa AP y componentes

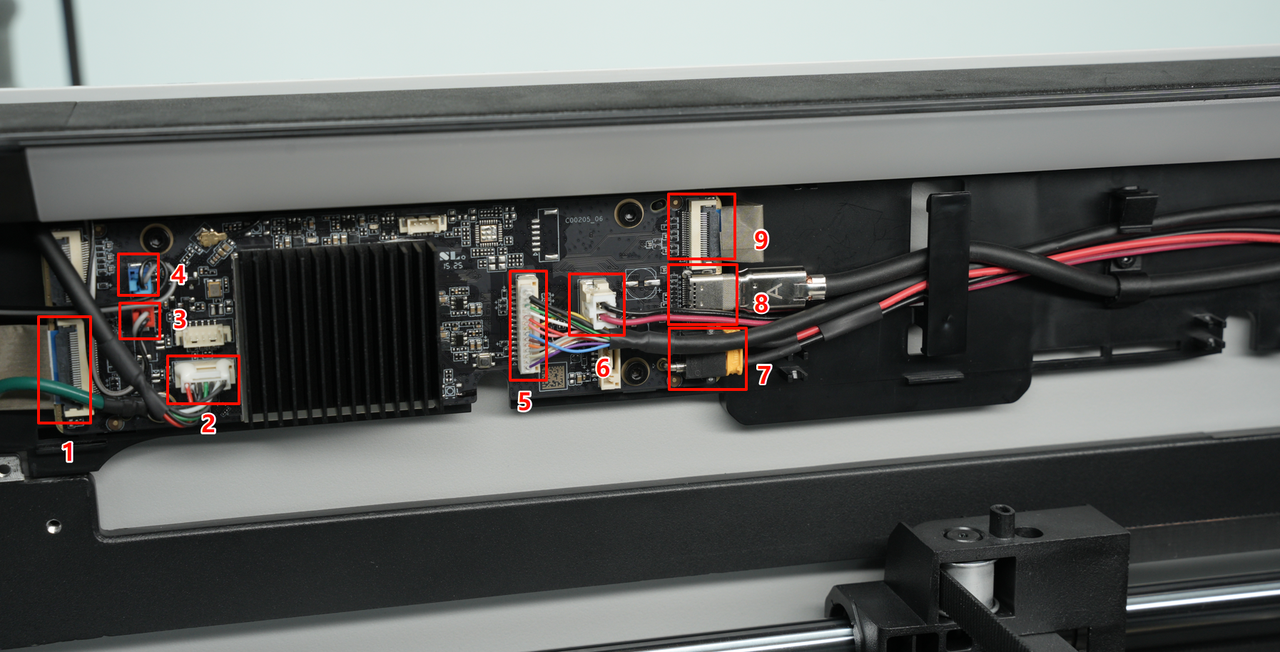

Apague la impresora, desconecte todos los cables de la placa AP excepto el cable de señal (pos. 5) y el cable de alimentación (pos. 6), luego encienda y vuelva a verificar los LEDs de las placas AP y MC.
Caso 1: Placas AP y MC recuperadas
La placa AP está sana; el fallo es causado por otro módulo. Apague y reconecte cada conector uno por uno (salte el cable USB-C), encendiendo cada vez para identificar la unidad defectuosa.
Caso 2: Placas AP y MC siguen anormales
La placa AP o los cables MC-AP están defectuosos. Apague, desconecte el cable de señal (pos. 5) y el cable de alimentación (pos. 6) de la placa AP, luego encienda y observe el LED de la placa AP.
- Si la placa MC se recupera, reemplace la placa AP siguiendo la Guía de reemplazo de la placa AP；
- Si la placa MC sigue anormal, reemplace los cables de alimentación y señal MC-AP siguiendo la Guía de reemplazo de cables MC-AP.
Paso 3. Solución de fallos en placa TH y componentes
Cuando desconectar el cable USB-C de la placa AP recupera ambas placas AP y MC, la placa TH es la culpable. Consulte Reemplazo de la placa TH H2S y desconecte todos los conectores mostrados a continuación, luego encienda y verifique si los LEDs de TH, AP y MC se recuperan.
Caso 1: Recuperado
La placa TH está sana; el fallo está en otro módulo. Apague, reconecte los conectores uno por uno, encendiendo cada vez para identificar y reemplazar la unidad defectuosa.
Caso 2: Sigue anormal
La placa TH o el cable USB-C está defectuoso. Apague, desconecte el cable USB-C de la placa TH, luego encienda y observe los LEDs.
- Si las placas AP y MC se recuperan, reemplace la placa TH siguiendo Reemplazo de la placa TH H2S.
- Si las placas AP y MC siguen anormales, reemplace el cable USB-C siguiendo Reemplazo del cable USB-C H2S.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte incluyendo los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
