Reemplazar el paquete de cables MC-AP de la serie H2

Última actualización el Apr 25, 2026

Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y el H2C.

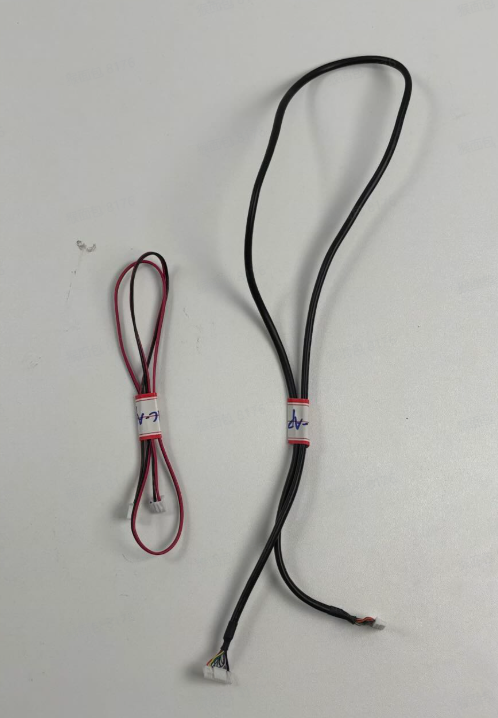

Paquete de cable MC AP (2-en-1)

El Paquete de cable MC AP (2-en-1) consta de dos cables utilizados para conectar la placa MC y la placa AP.

Las piezas de repuesto del Paquete de cable MC AP (2-en-1) incluyen lo siguiente:

  1. Cable MC AP (alimentación - rojo y negro) * 1;

  2. Cable MC AP (comunicación - negro) * 1

Herramientas y materiales necesarios

  • Nuevo Paquete de cable MC AP (2-en-1)

  • Llave Allen H2.0

Verifique si el número de núcleos del nuevo cable MC a AP coincide con el del cable original del dispositivo. Si el número de núcleos es diferente, contacte al equipo de soporte al cliente de inmediato.

Especificaciones y cantidades de tornillos involucrados en el reemplazo del paquete de cable MC AP (2-en-1) del H2D (se recomienda guardar adecuadamente los tornillos retirados para evitar pérdidas):

Advertencia de seguridad

¡IMPORTANTE!

Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.

Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales.

Por lo tanto, es fundamental apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos presentar un ticket técnico respecto a su problema y haremos lo posible por responder de manera oportuna y brindar la asistencia necesaria.

Retirar los cables MC AP

Paso 1: Retirar el panel trasero

Puede consultar esta Wiki para retirar el panel trasero del H2D:

Reemplazar panel trasero H2D

Paso 2: Retirar la cubierta de la placa AP y la cubierta de cable

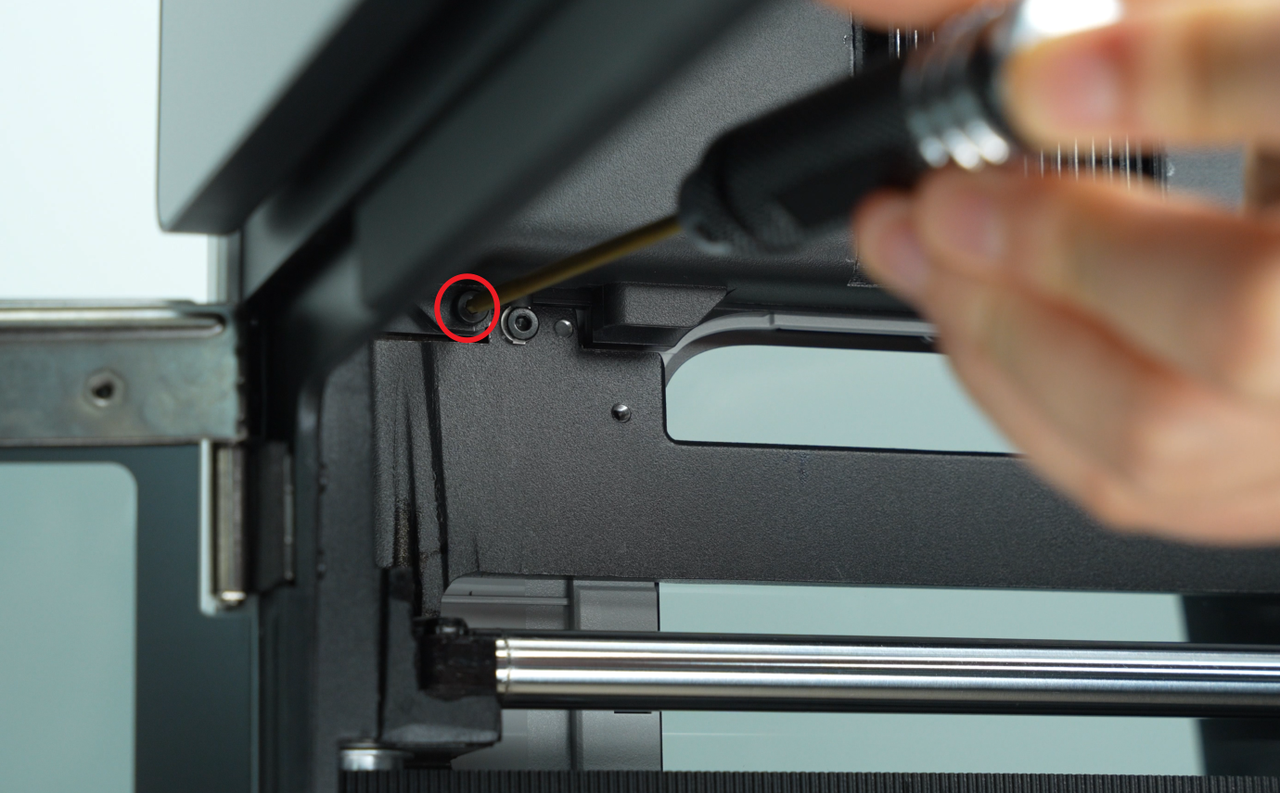

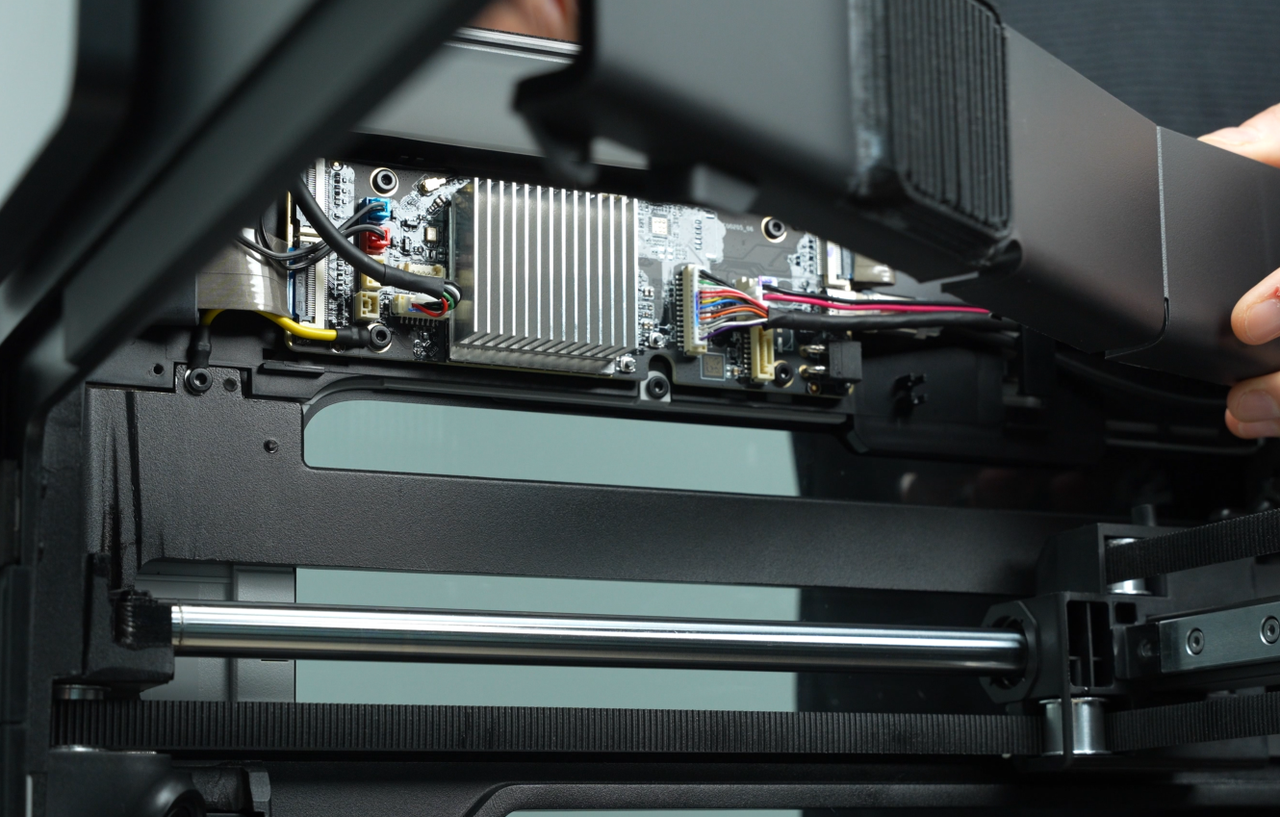

  1. Utilice una llave Allen H2.0 para aflojar 1 tornillo de fijación (BT2.6x8), luego retire la cubierta de la placa AP desde el lado cercano a la puerta frontal.

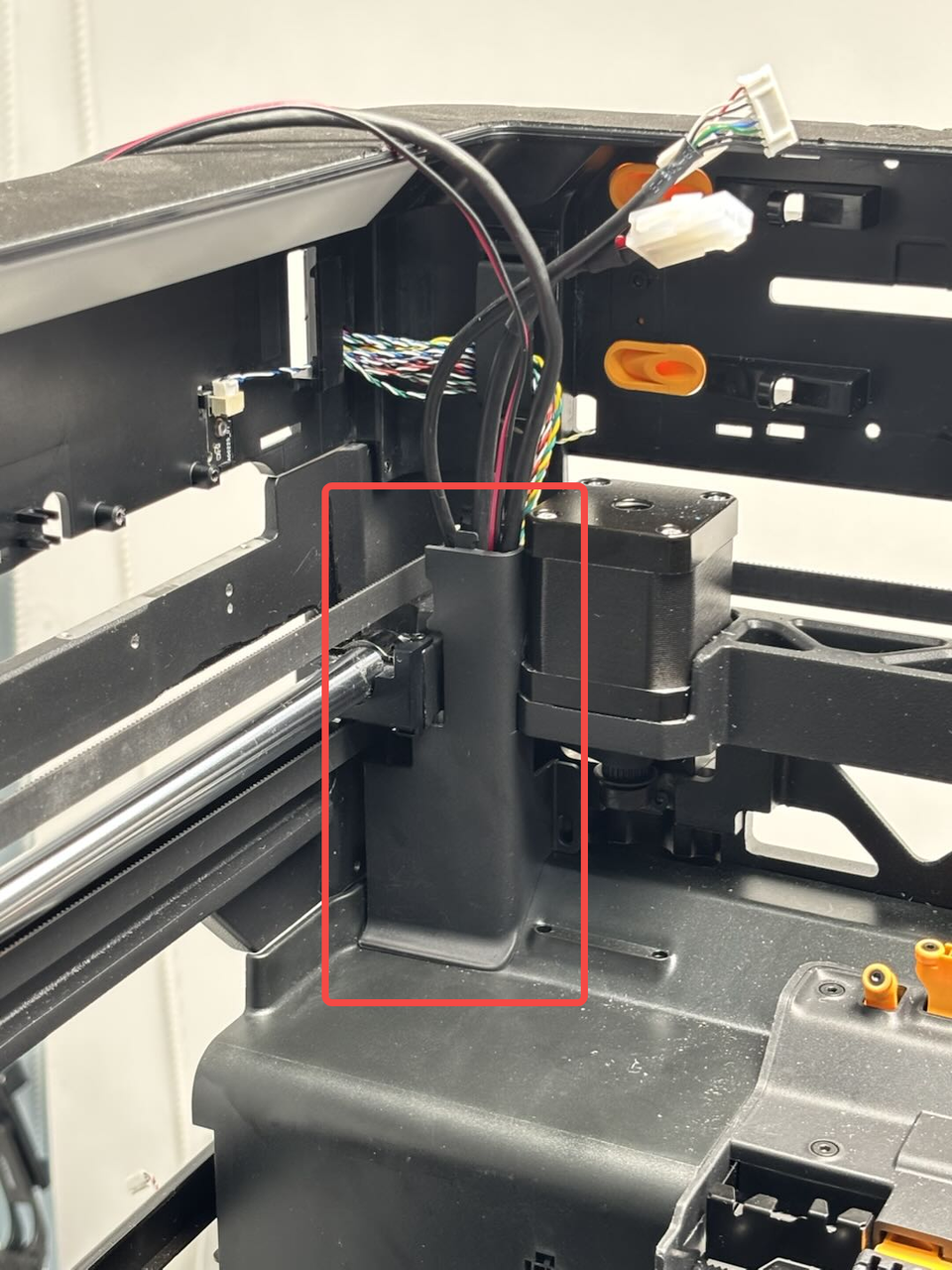

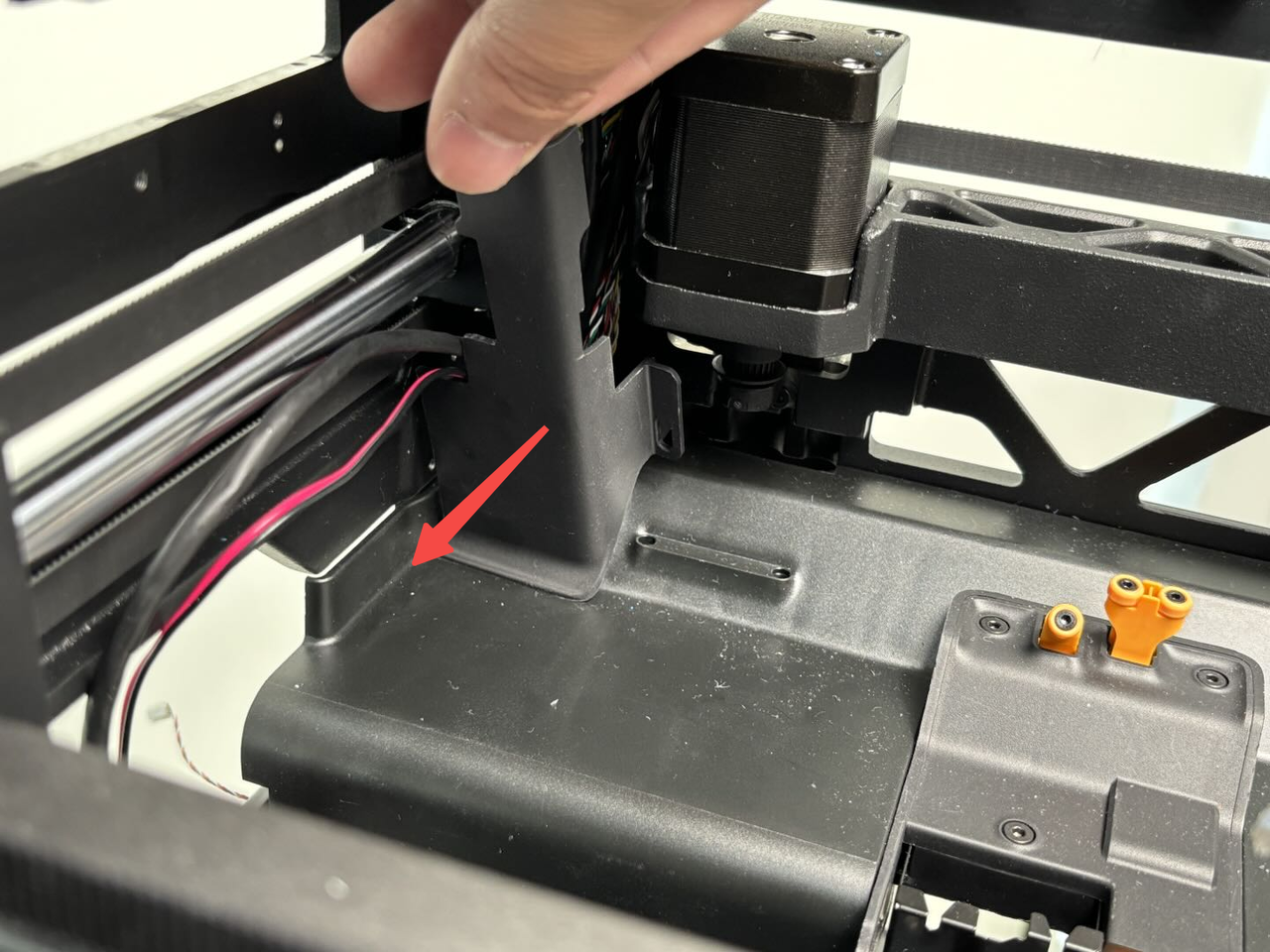

  1. La cubierta de cable está fijada por un clip, puede extraerla hacia afuera.

Paso 3: Retirar el conducto de purga

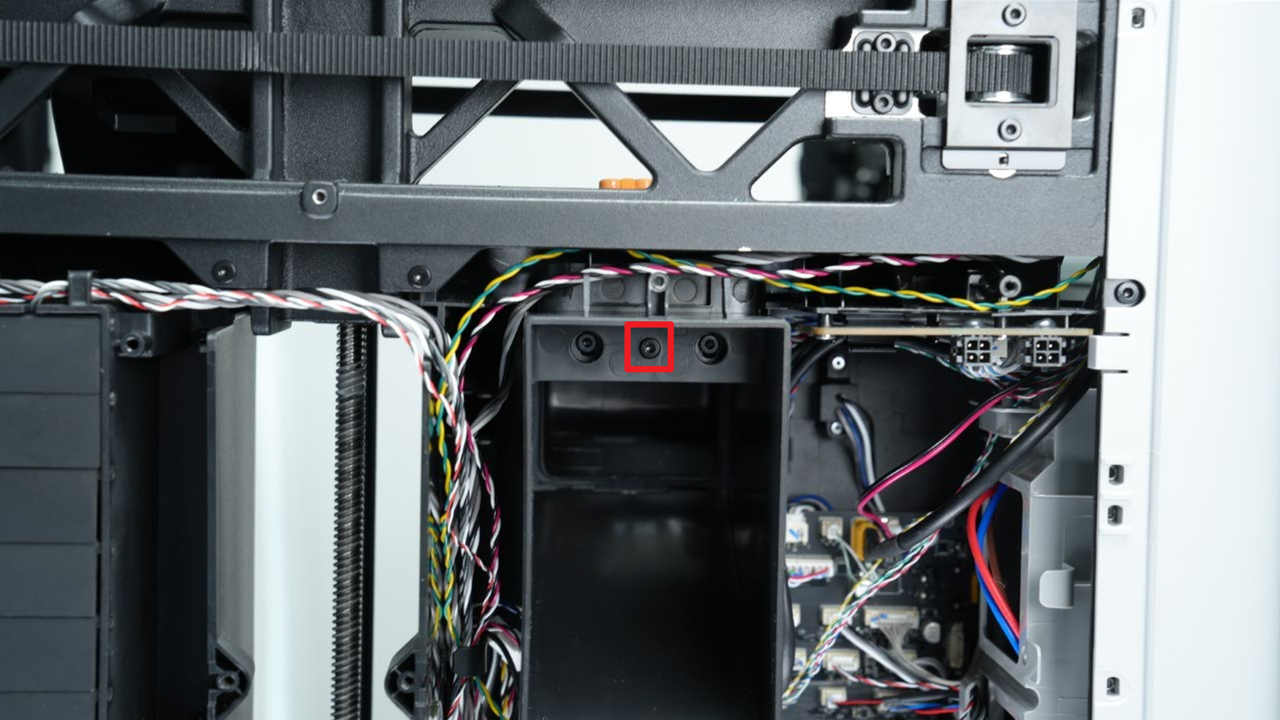

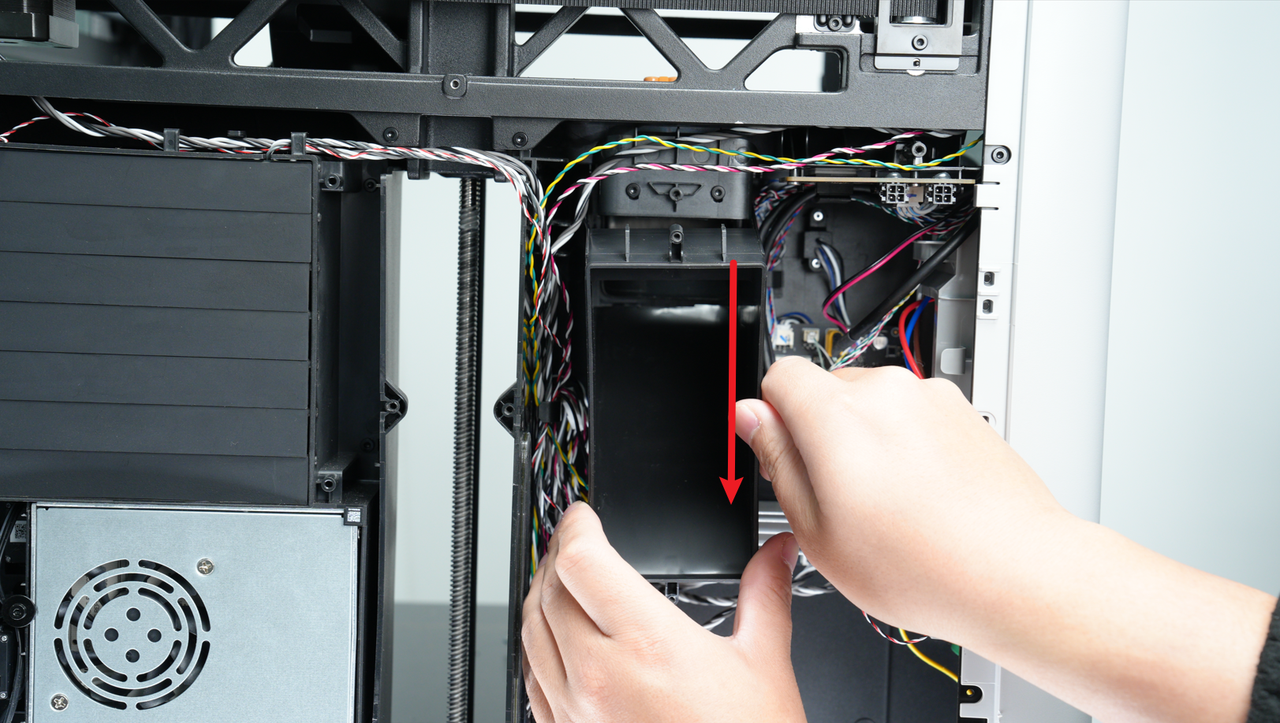

Utilice una llave Allen H2.0 para retirar 1 tornillo de fijación BT3x8, luego extraiga el conducto de purga hacia abajo hasta que se visualicen sus dos enganches. Extraiga suavemente el conducto de purga hacia afuera para retirarlo.

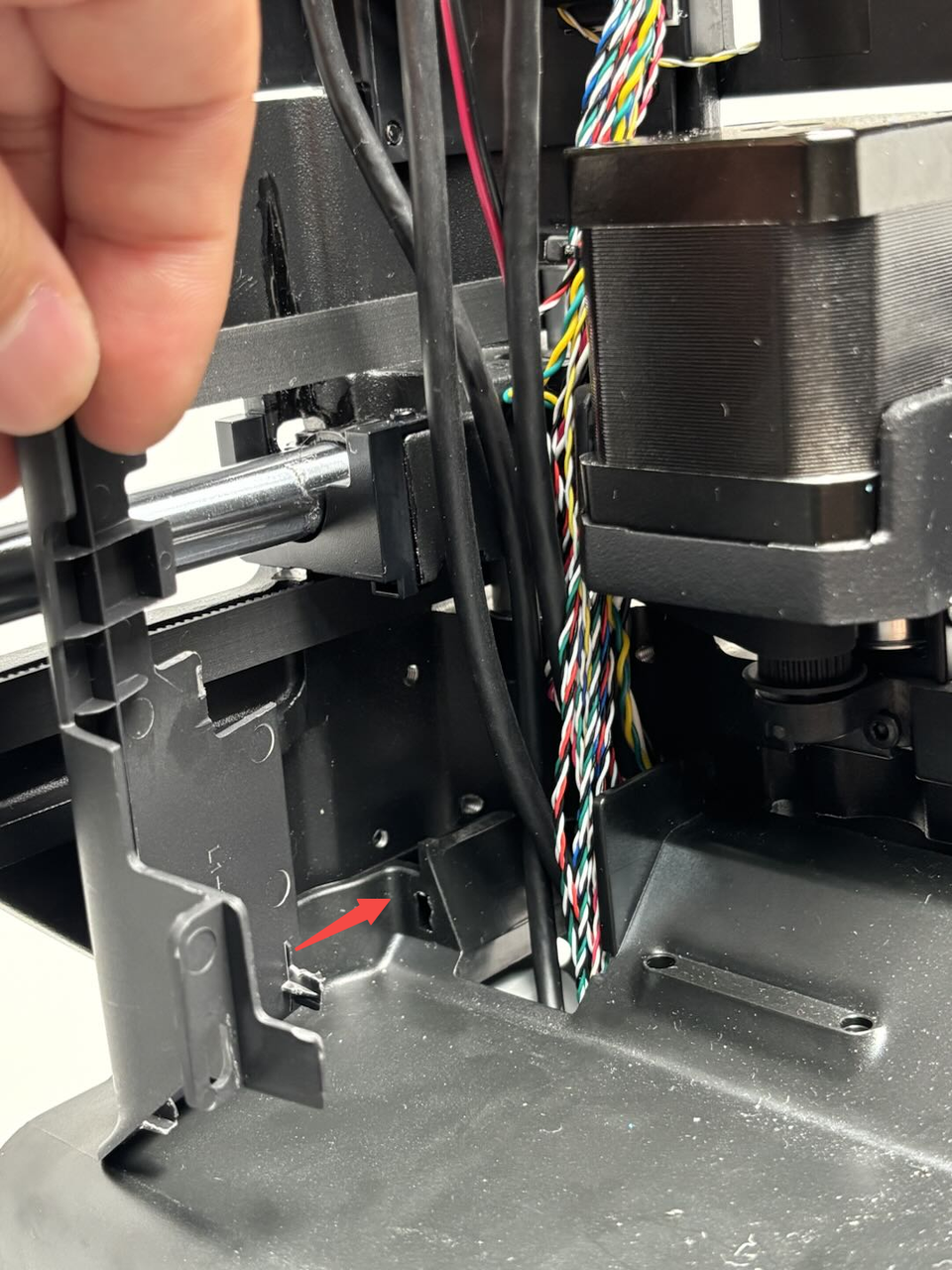

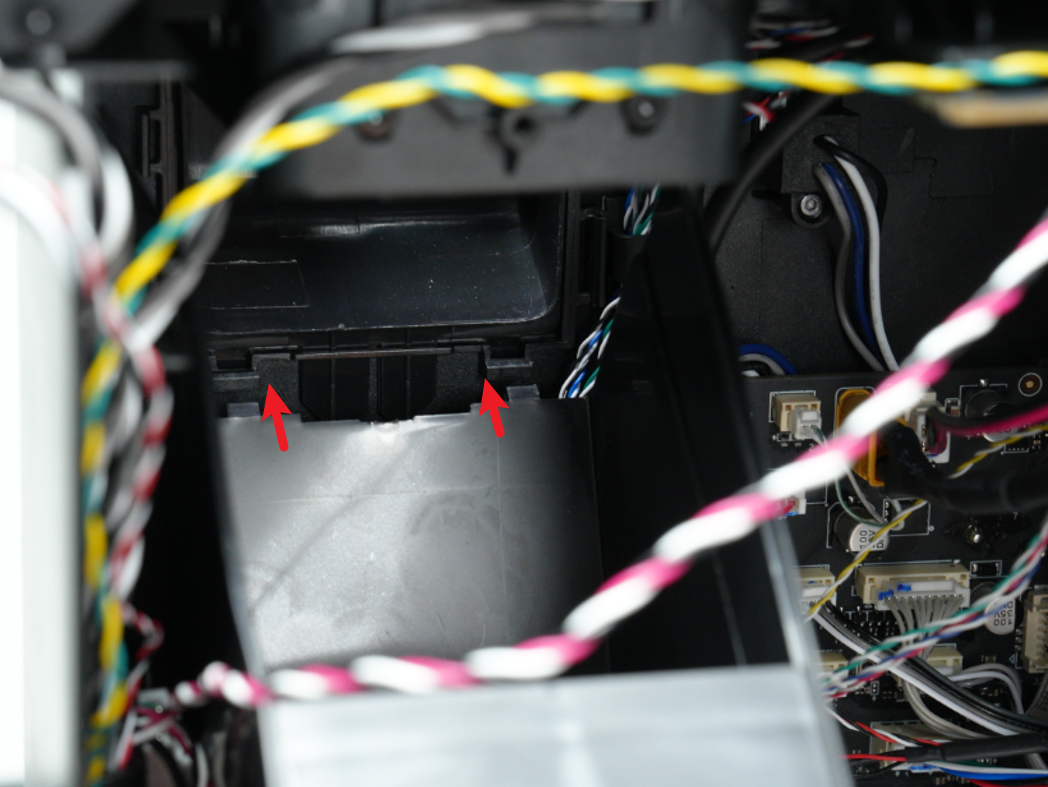

Nota: El conducto de purga está asegurado no solo por el tornillo superior, sino también por dos enganches inferiores que se clavan en la estructura interna.

Paso 4: Retirar los cables MC AP

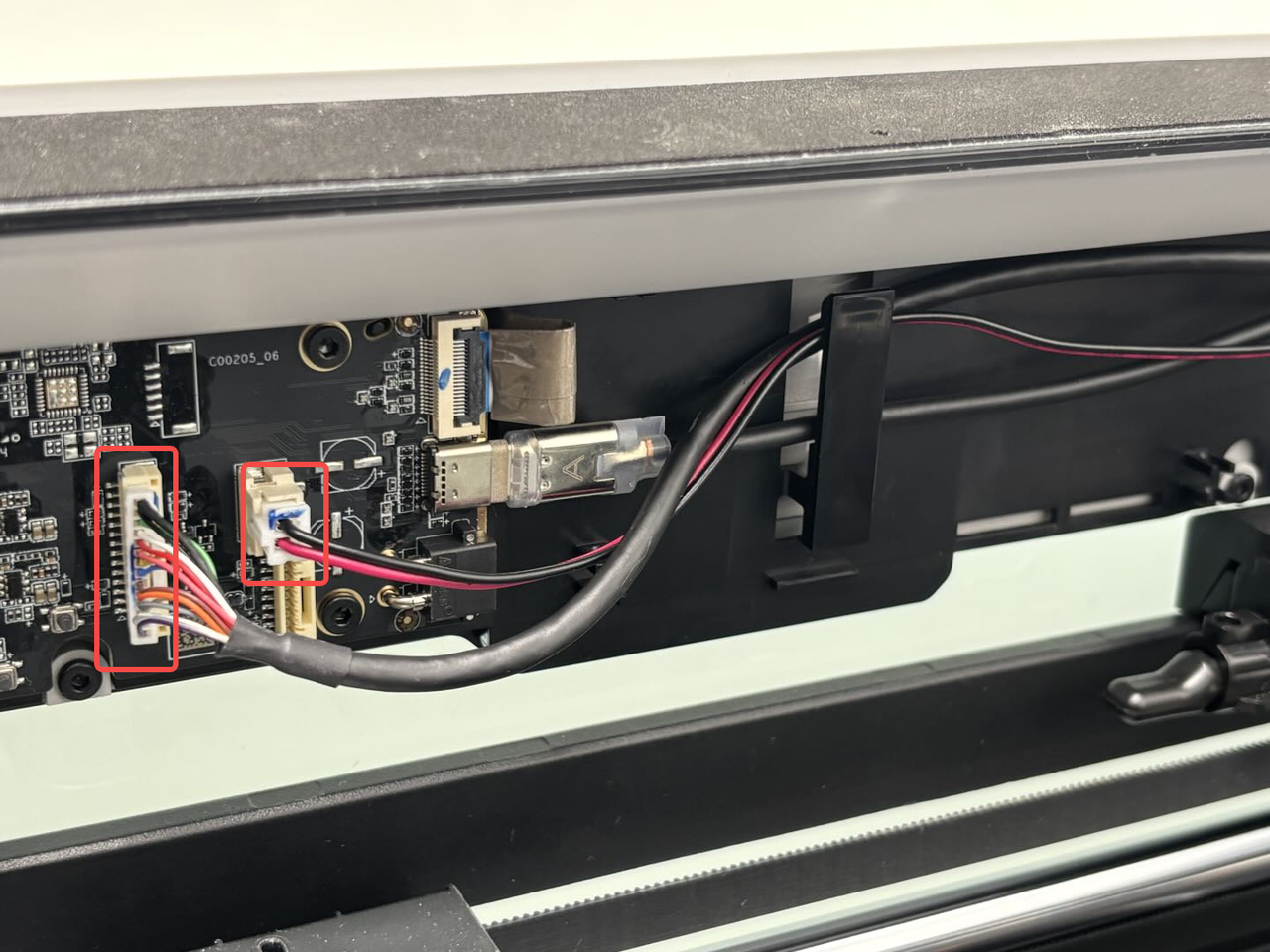

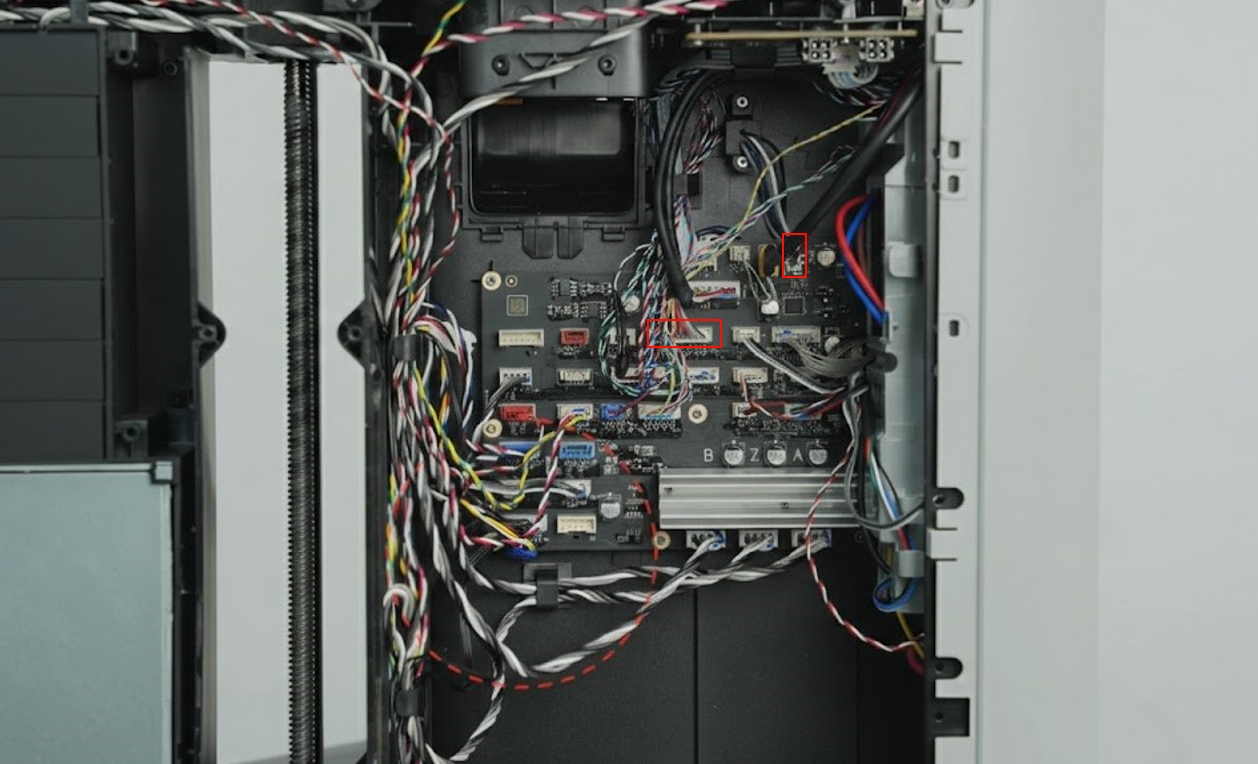

  1. Desconecte los cables MC AP tanto de la placa MC como de la placa AP.

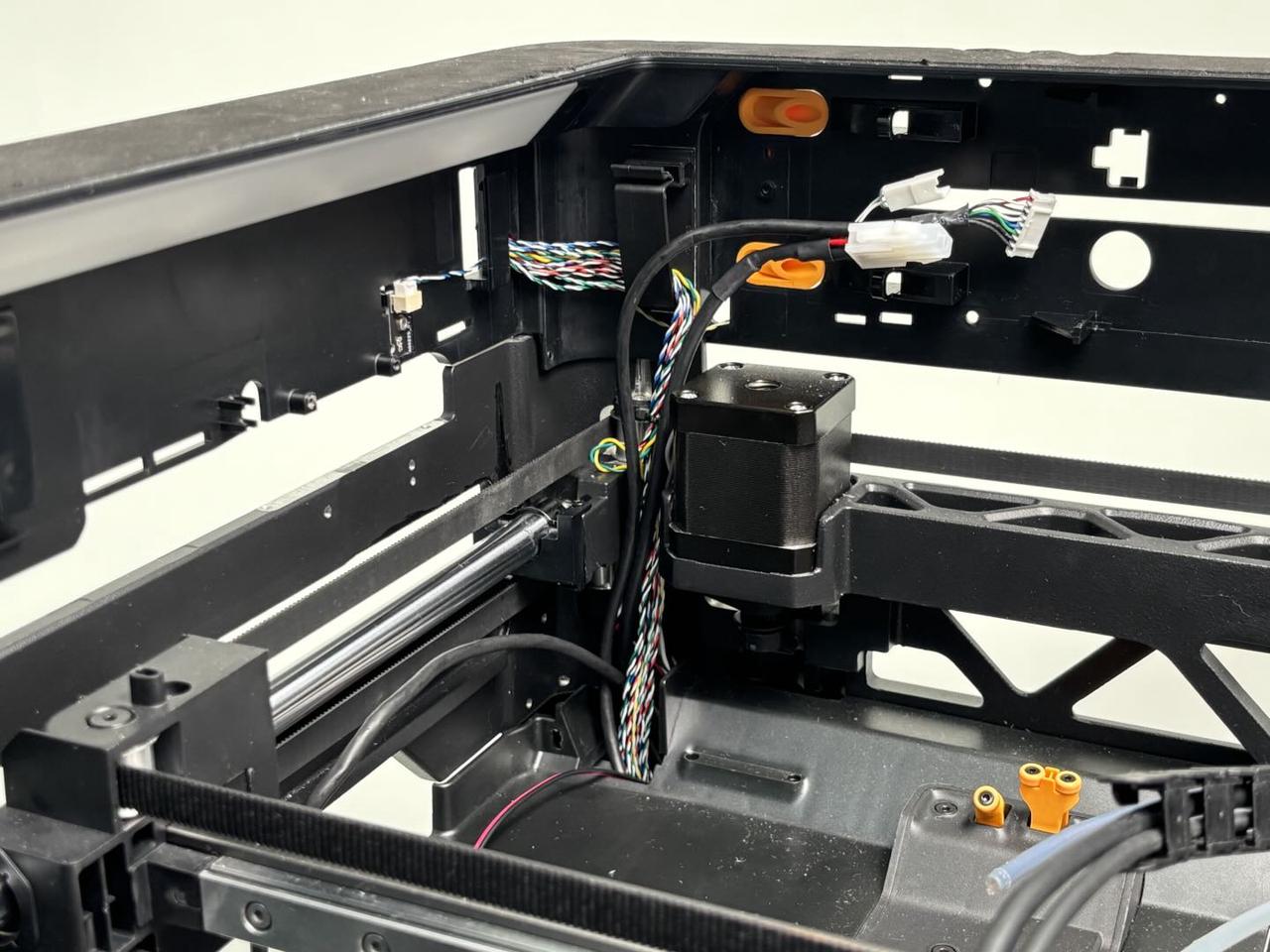

  1. Abra los clips de cable y retire cuidadosamente los cables MC AP de la estructura interna.

Instalar los cables MC AP

Paso 1: Conectar los cables MC AP

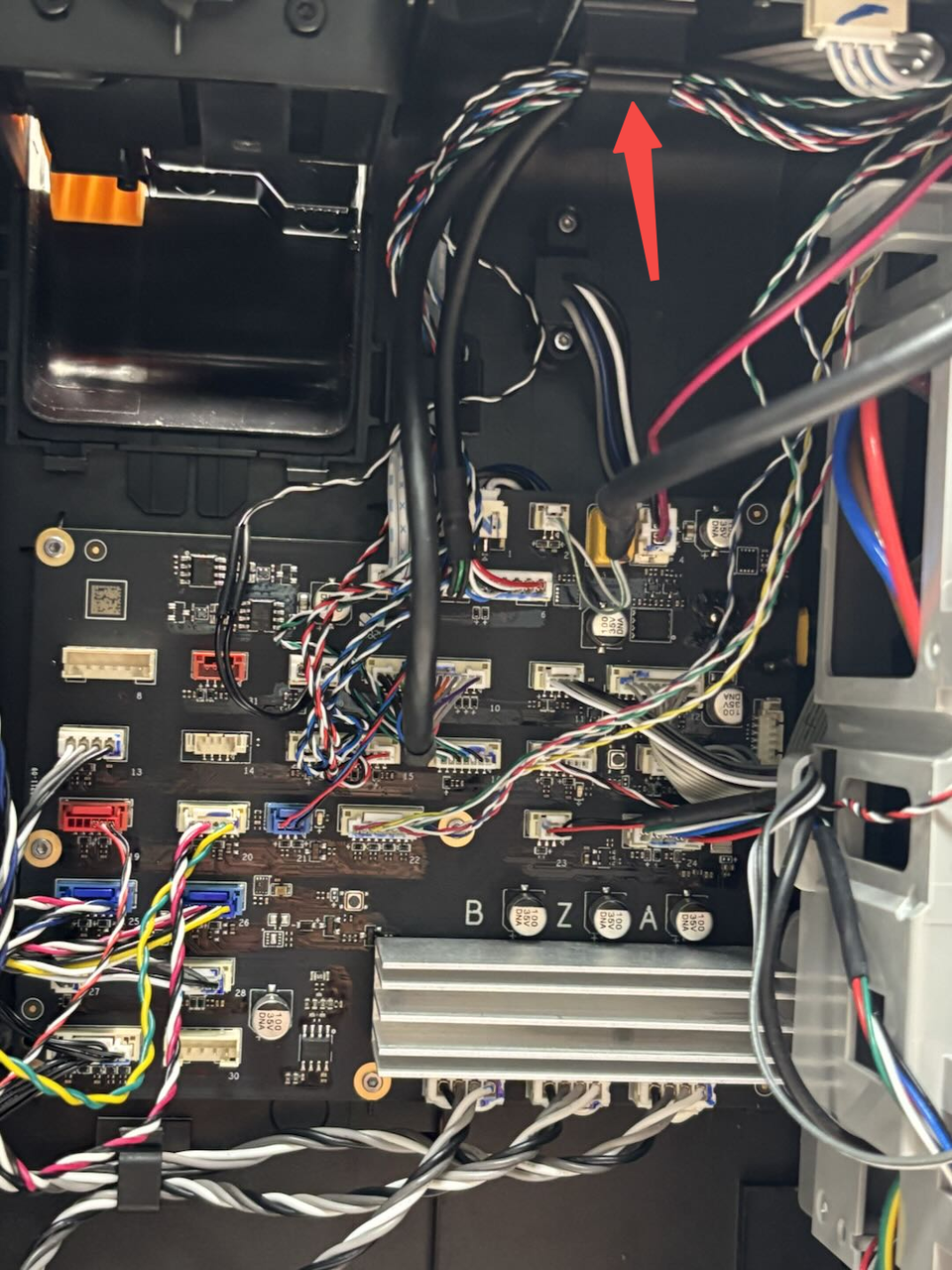

  1. Pase los cables MC AP por el orificio de cableado de la guía, conéctelos a la placa MC y asegure el cable negro en el clip de la guía;

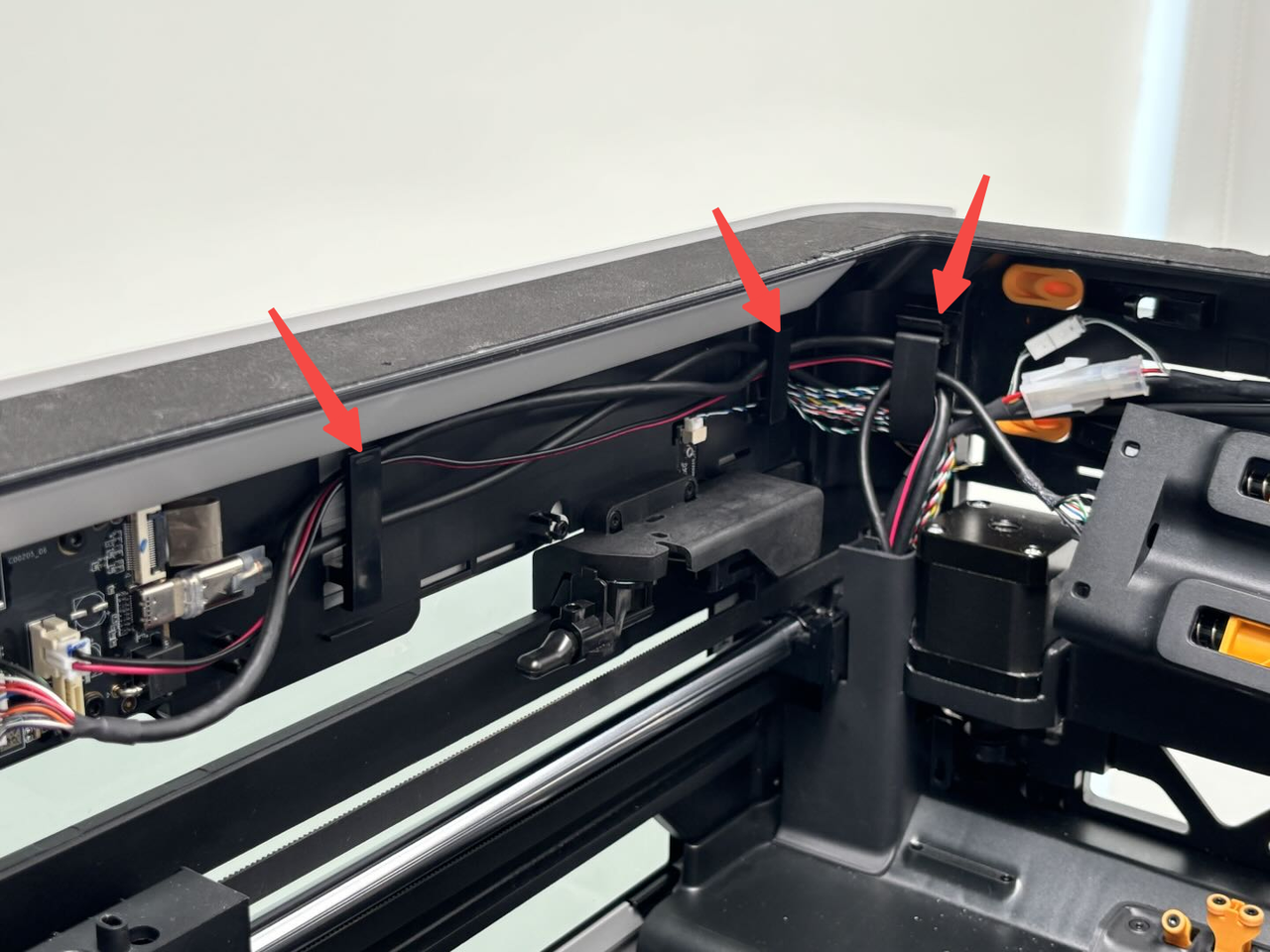

  1. Conecte el otro extremo de los cables MC AP a la placa AP y asegure los cables en los clips de cable de la estructura superior.

Paso 2: Instalar el conducto de purga

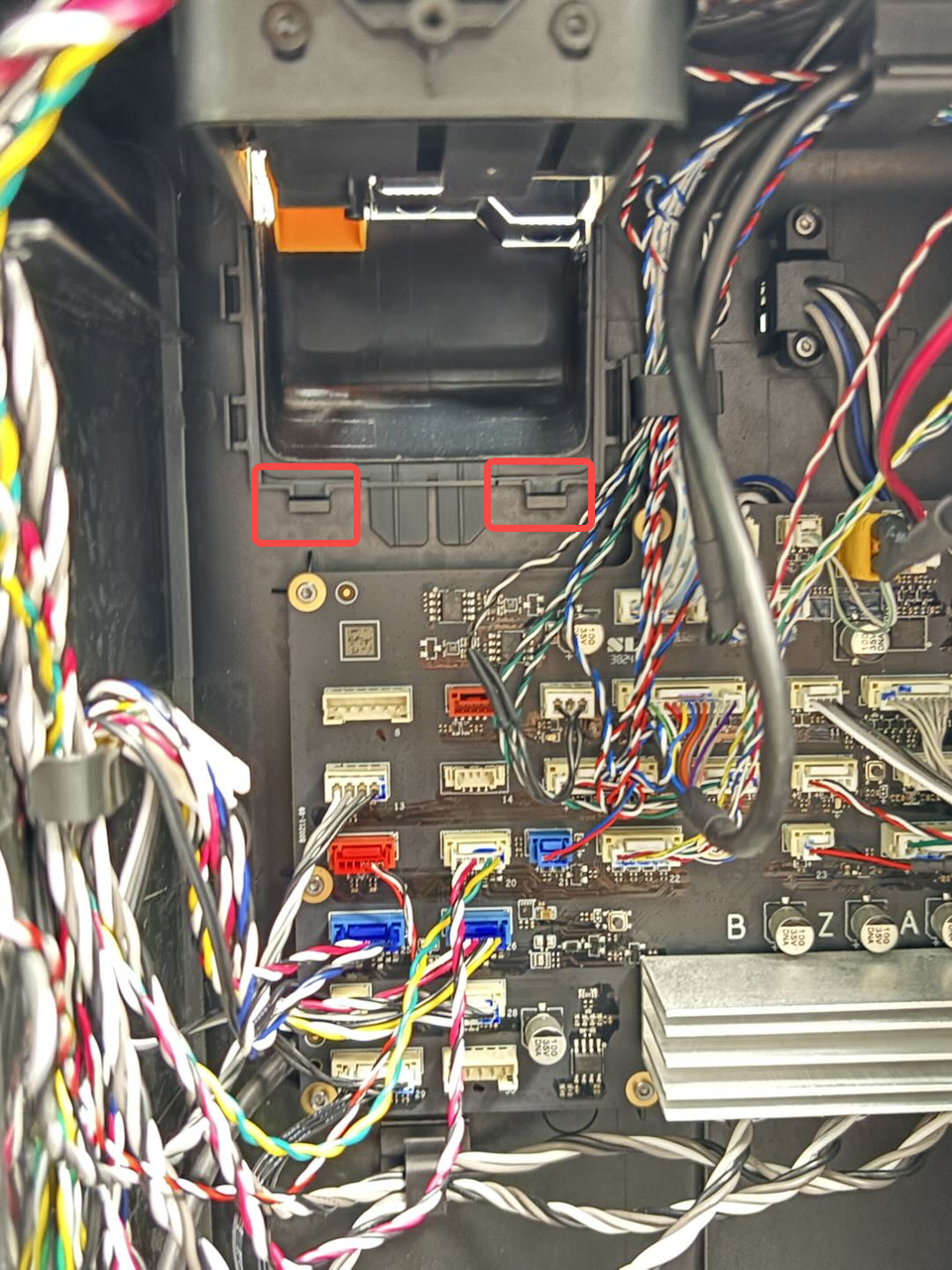

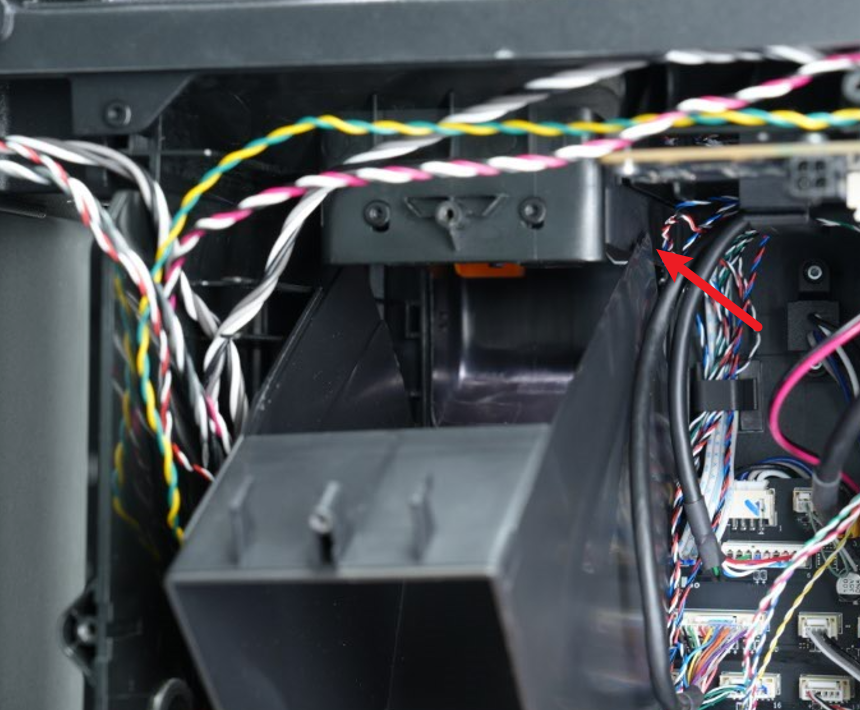

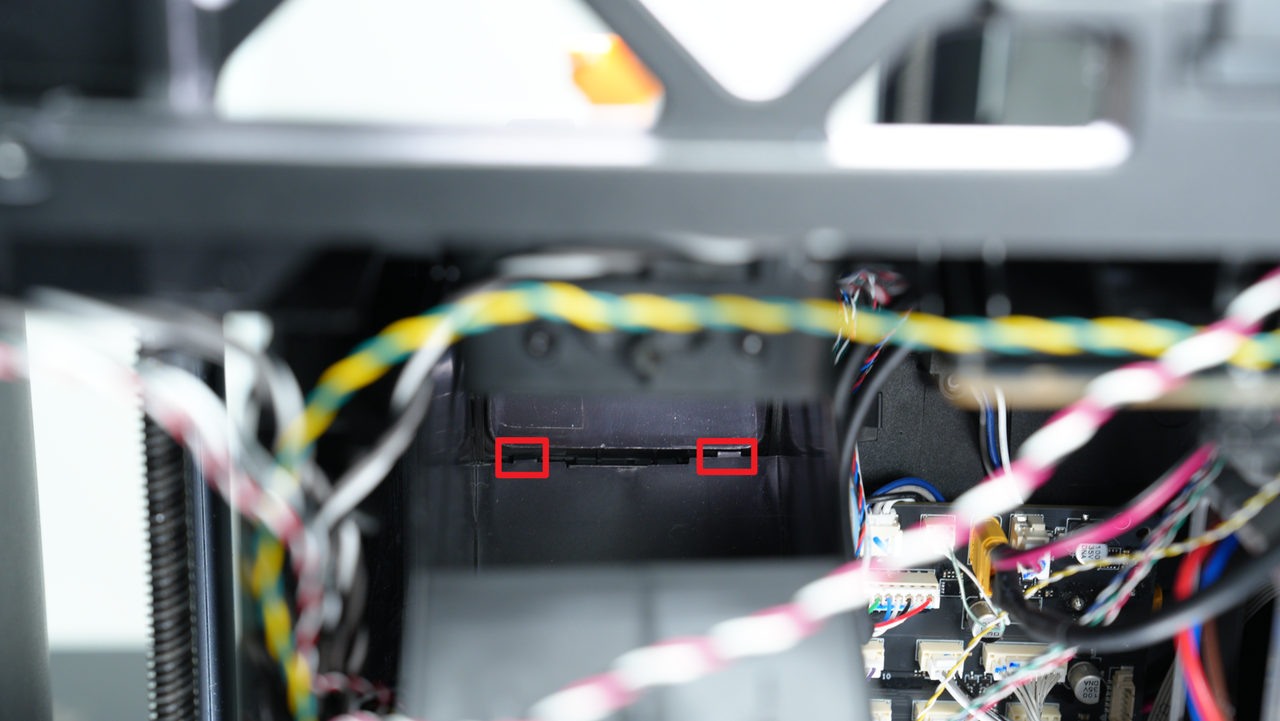

  1. Alinee los dos enganches inferiores del conducto de purga con los orificios correspondientes en la estructura interna.

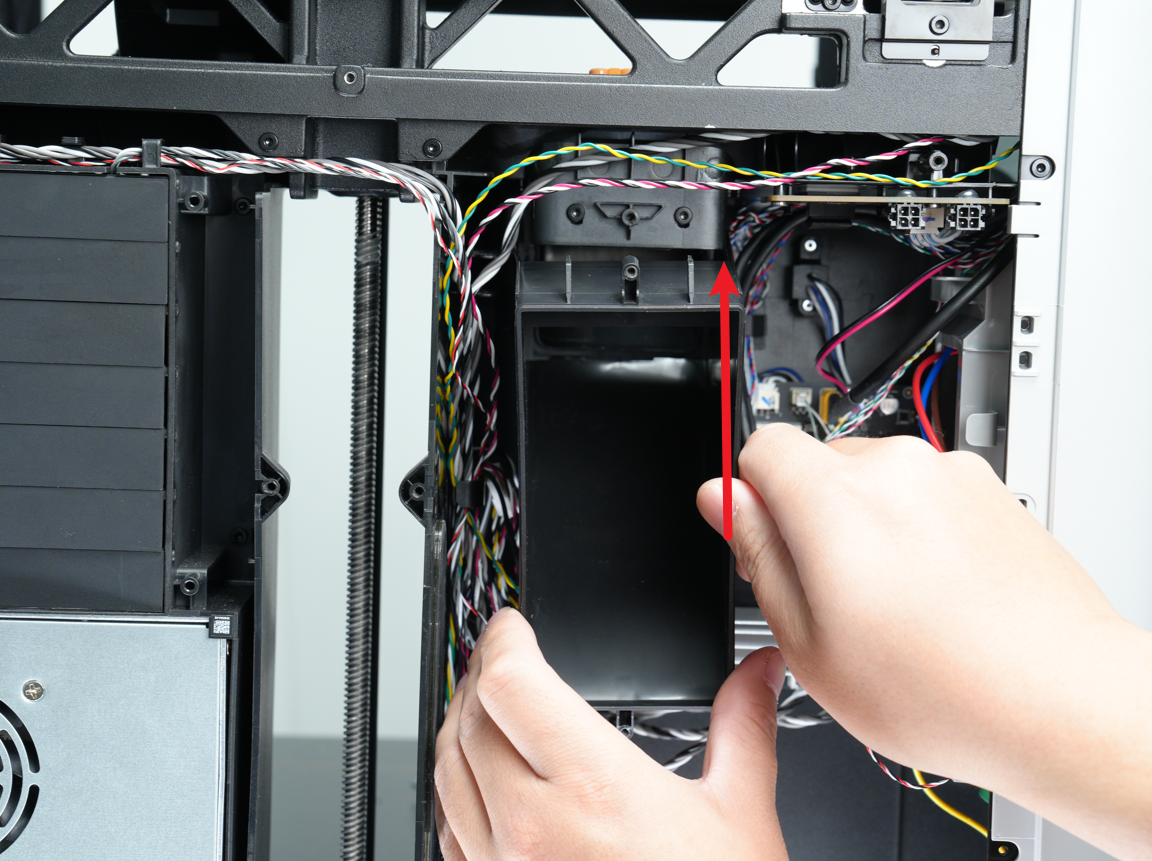

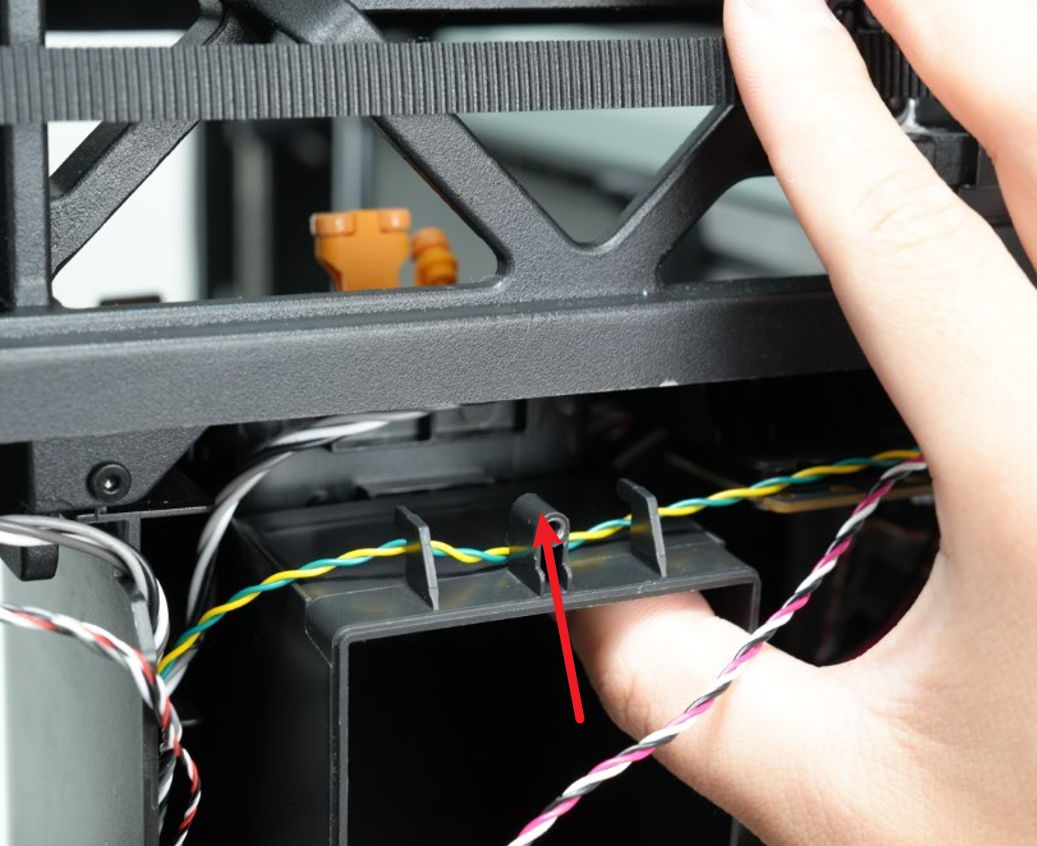

  1. Empuje el conducto de purga hacia arriba para asegurar que los enganches inferiores se claven en la estructura interna. Sostenga la parte superior del conducto de purga con una mano y alinee el orificio de tornillo en la parte superior. Luego utilice una llave Allen H2.0 para ajustar un tornillo de fijación. Asegure los dos cables (amarillo-verde y rojo-blanco) en el clip de cable en la parte superior del conducto de purga.

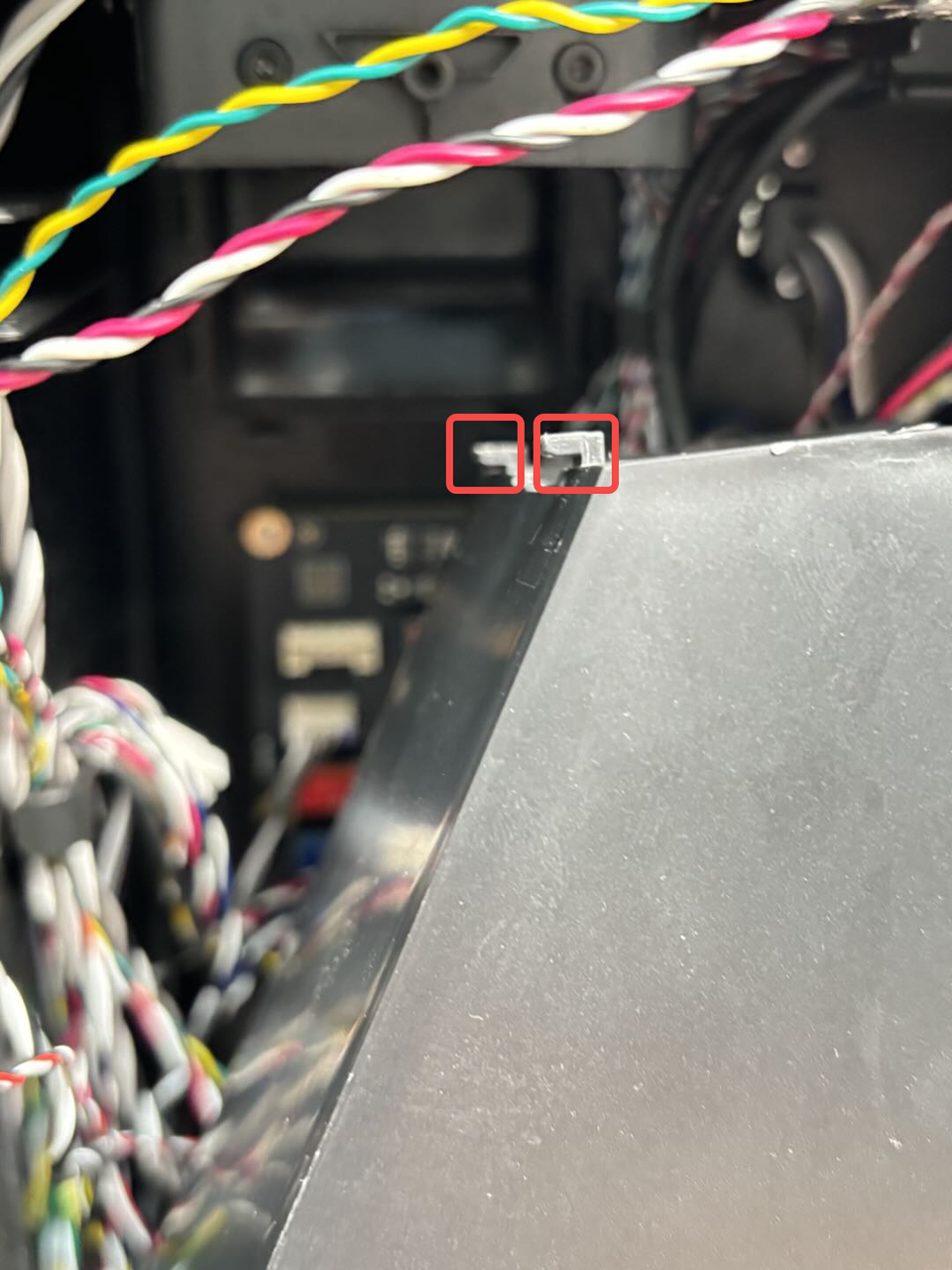

Nota: Durante la instalación, asegúrese de que los lados del conducto de purga estén clavados en el borde exterior de la estructura interna. Clavarlo en el borde interior puede impedir una instalación adecuada.

Paso 3: Volver a instalar la cubierta de la placa AP y la cubierta de cable

  1. Encaje la cubierta de cable en la impresora;

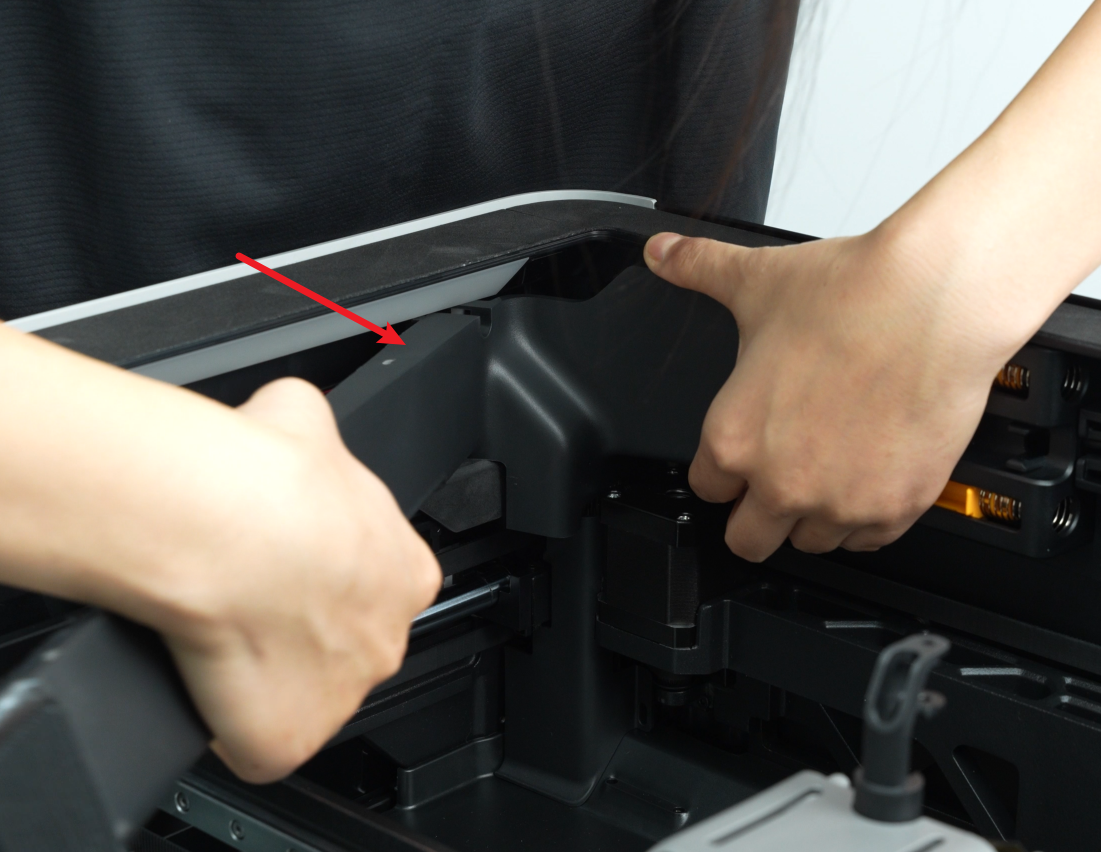

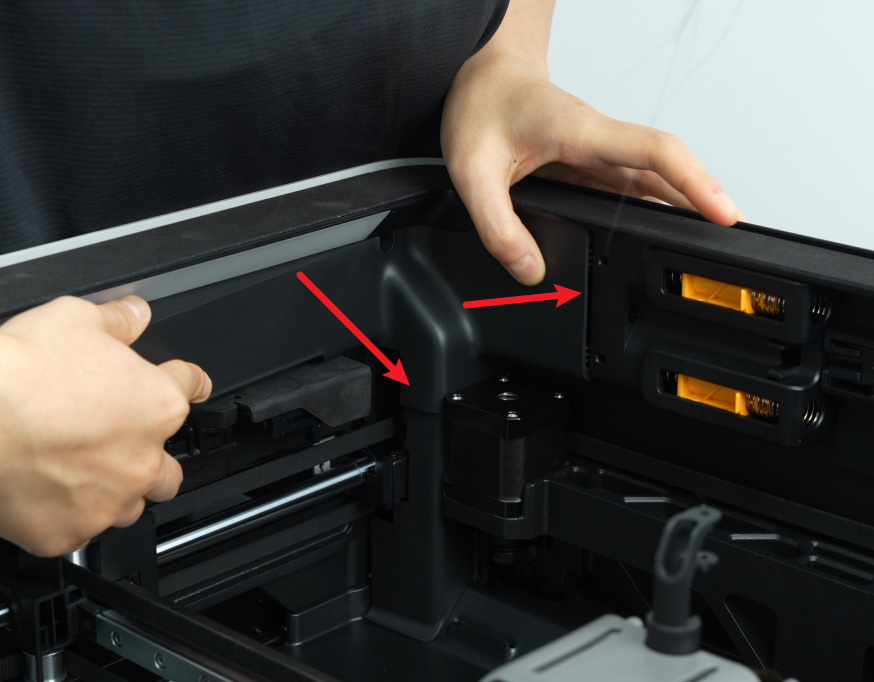

  1. Primero, encaje la cubierta de la placa AP desde el lado cercano a la parte trasera de la impresora, presione las dos áreas indicadas por las flechas en su lugar, alineado con el amortiguador en el lado derecho y alineado con la cubierta de cable en la parte inferior, luego ajuste un tornillo de fijación (BT2.6x8) utilizando una llave Allen H2.0.

Paso 4: Instalar el panel trasero

Puede consultar esta Wiki para instalar el panel trasero del H2D:

Reemplazar panel trasero H2D

Verificar la funcionalidad

Conecte la fuente de alimentación y encienda la impresora, inicie una impresión y asegúrese de que no haya errores.
