Placa MC
Dado que los pasos de reemplazo para la placa MC del H2S son muy similares a los del H2D, si no está seguro de algunos pasos detallados en este documento, también puede consultar la guía de video para reemplazar la placa MC del H2D. Reemplazar placa MC del H2D
Las piezas de repuesto para la placa MC incluyen lo siguiente:
-
Placa MC * 1
-
Tornillos BT2x5 *6 - para asegurar la placa MC *6
Cuándo reemplazar
-
Bajo condiciones normales de alimentación, la luz indicadora de la placa MC no parpadea;
-
El conector está dañado, mostrando falla evidente en los componentes;
-
El soporte técnico de Bambu Lab confirmó mediante archivos de registro que se trata de un problema relacionado con la placa MC.
Herramientas y materiales necesarios
-
Nueva placa MC
-
Llave Allen H2.0
-
Llave Allen H1.5
Especificaciones y cantidades de tornillos involucrados en el proceso de desmontaje y montaje (se recomienda guardar adecuadamente los tornillos retirados para evitar pérdidas):
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirar la placa MC
Paso 1: Retirar el panel trasero
Consulte esta wiki para retirar el panel trasero de la impresora. Reemplazar panel trasero H2D
Paso 2: Retirar el conducto de purga
Consulte esta wiki para retirar el conducto de purga. Reemplazar conducto de purga
Paso 3: Retirar la placa MC

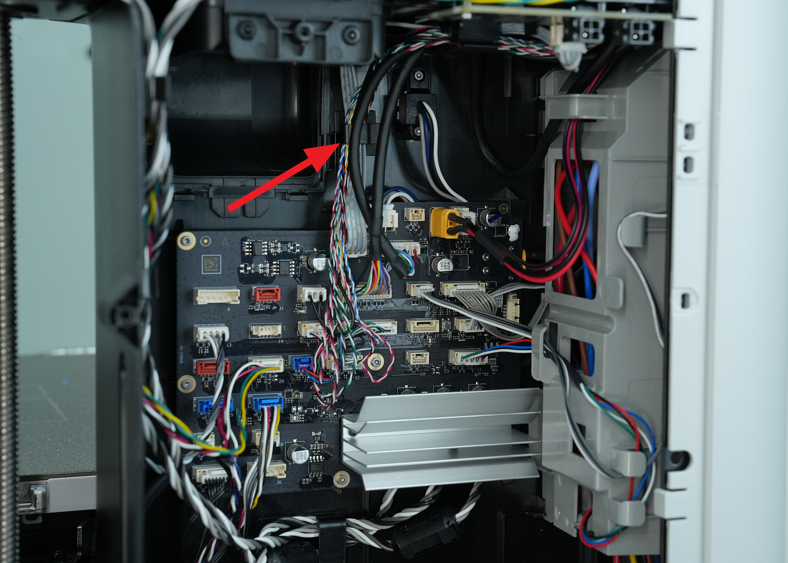

- Retire el conjunto de cables del clip de cable para liberar espacio para la posterior retirada del conector.

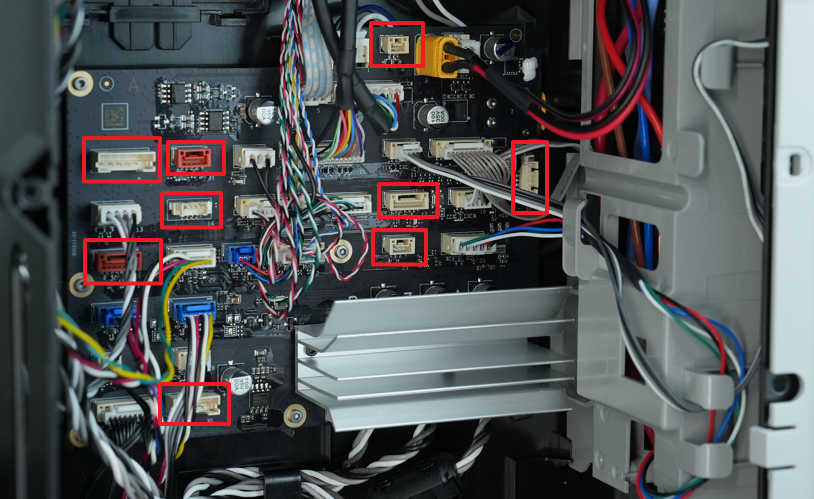

- Desconecte todos los conectores en la parte frontal de la placa MC. Tenga en cuenta que algunos conectores utilizan un mecanismo de bloqueo, y debe desbloquear la traba antes de extraerlos. Para conectores específicos que requieren desbloqueo, consulte la tabla de correspondencia de componentes en los pasos de instalación.

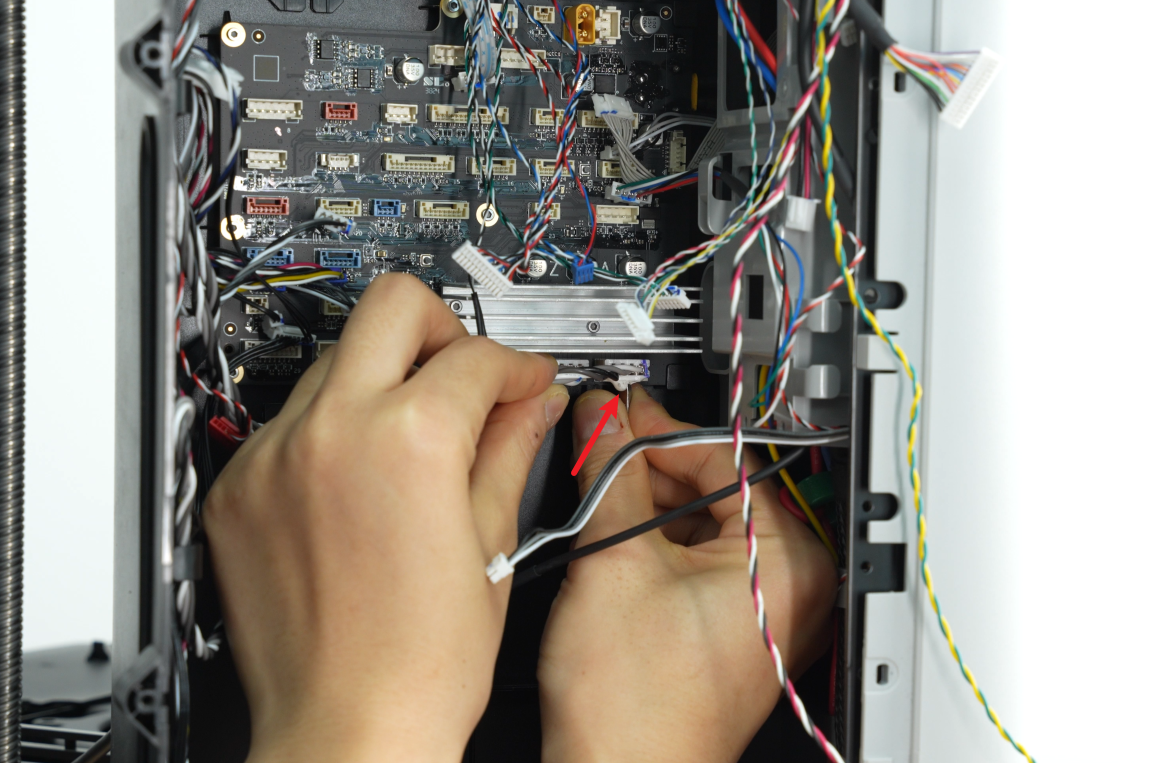

Además, para evitar que los conectores se aflojen durante el transporte, los tres conectores de los motores paso a paso debajo del disipador están reforzados con silicona electrónica. Para retirar estos tres conectores, primero debe usar una herramienta afilada, como pinzas, para hacer un corte en la silicona alrededor del conector antes de extraerlo.
-
Use una llave Allen H1.5 para retirar los 6 tornillos de fijación y extraiga la placa MC de la guía. Tenga en cuenta que también hay un conector de entrada de alimentación para la placa MC en la parte trasera; no lo tire con fuerza.
-
Desconecte el conector de alimentación de la parte trasera de la placa MC.
Instalar la placa MC
Paso 1: Instalar la placa MC
- Inserte el conector de alimentación en la parte trasera de la placa MC.
- Alinee la nueva placa MC con los pequeños agujeros de la guía, luego use una llave Allen H1.5 para ajustar los cinco tornillos.
Asegúrese de que, antes de ajustar los tornillos, verifique que no haya conectores presionando la placa MC desde arriba, abajo o los lados para evitar necesidad de rehacer el trabajo.

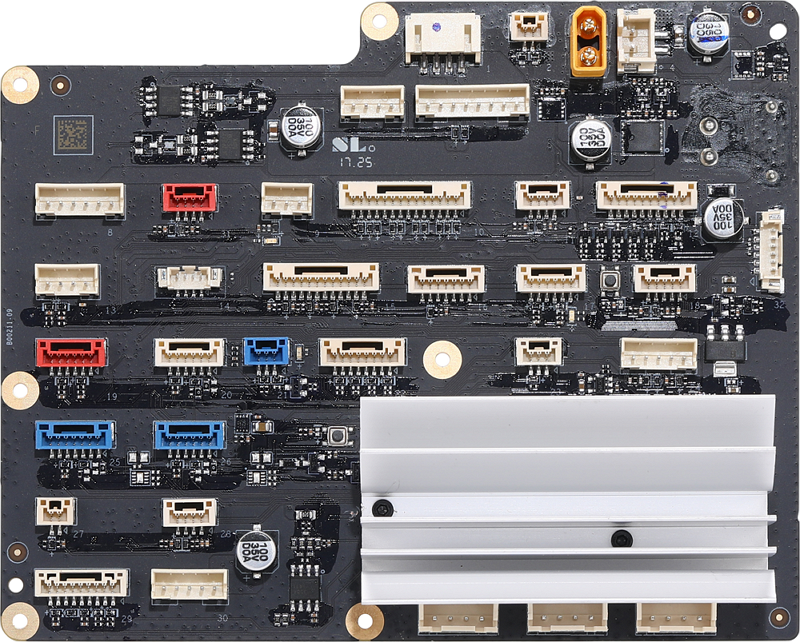

- Consulte el diagrama siguiente para reconectar secuencialmente los cables a la placa MC y organizar los cables.
- Revise nuevamente la tabla anterior para verificar si faltan conectores. Si hay omisiones, asegúrese de insertarlos nuevamente.
La versión sin láser (sin bomba de aire integrada) H2D tiene 9 conectores disponibles, mientras que la versión con láser (con bomba de aire integrada) tiene 8 conectores disponibles.

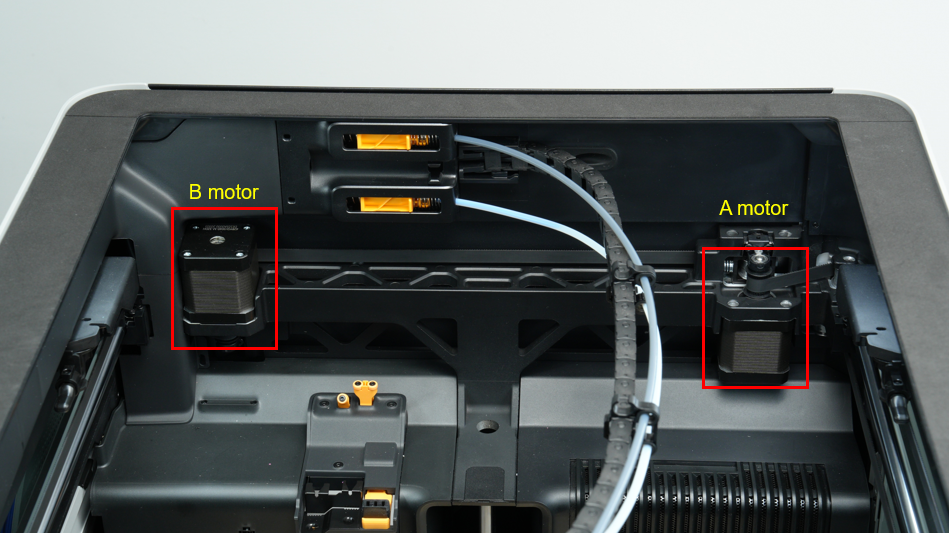

El motor Z está montado en la base, mientras que los motores A y B se encuentran en el plano XY. Si no está seguro de los conectores para los motores A, B y Z, puede tirar suavemente de los cables para ver qué cable del motor se mueve. Por ejemplo, si tira de un conector específico y el cable conectado al motor A se mueve, indica que este motor es el motor A. El método de identificación para los motores B y Z es similar.
Recordatorio amable: Este es solo un método recomendado de cableado, ya que proporciona una apariencia más estética. Si prefiere no cablear de esta manera después de reemplazar la placa MC, asegúrese simplemente de que las conexiones de los conectores sean estables, ya que la funcionalidad no se verá afectada.
Paso 2: Instalar el conducto de purga
Consulte la información relevante sobre el conducto de purga para completar la instalación. Reemplazar conducto de purga
Paso 3: Instalar el panel trasero.
Consulte esta wiki para instalar el panel trasero de la impresora. Reemplazar panel trasero H2D
Para verificar finalización/éxito
Conecte la alimentación de la impresora, encienda la impresora y oprima el botón de autodiagnóstico desde la pantalla. Si el autodiagnóstico tiene éxito, indica que la operación fue exitosa.
Si no es así, verifique nuevamente todas las conexiones e intente de nuevo. Si el problema persiste, contacte al soporte técnico de Bambu Lab para obtener asistencia adicional.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa. Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos presentar un Ticket técnico relacionado con su problema. Incluya una imagen o video que ilustre el problema, así como cualquier otra información relacionada con su consulta.
