Placa AP
El nombre completo de la Placa AP es Application Processor Main Board. Es una placa de circuito en la impresora que gestiona la interacción de información. Proporciona a la impresora un entorno operativo independiente y soporta todas las funciones del sistema requeridas por las aplicaciones de la impresora, incluyendo gestión de memoria, firmware del sistema, procesamiento gráfico y decodificación multimedia.
Las piezas de repuesto de la Placa AP incluyen lo siguiente:
- Placa AP * 1
- Tornillos BT3x5 - Utilizados para fijar la Placa AP * 4
Cuándo reemplazar
Debe contactar al Soporte Técnico de Bambu Lab para confirmar si el problema ocurrido con la impresora es causado por la Placa AP.
Herramientas y materiales requeridos
- Nueva Placa AP
- Llave de hexágono H2.0
Especificaciones y cantidad de tornillos involucrados en el reemplazo de la Placa AP H2D (se recomienda guardar los tornillos removidos para evitar pérdidas):
Notas:
- Para una máquina con Placa AP reemplazada, omita el paso de vinculación de máquina al encenderla por primera vez.
El nuevo Número de Serie (SN) no está registrado, por lo que no se puede realizar la vinculación. La vinculación solo se puede completar después de registrar el SN.

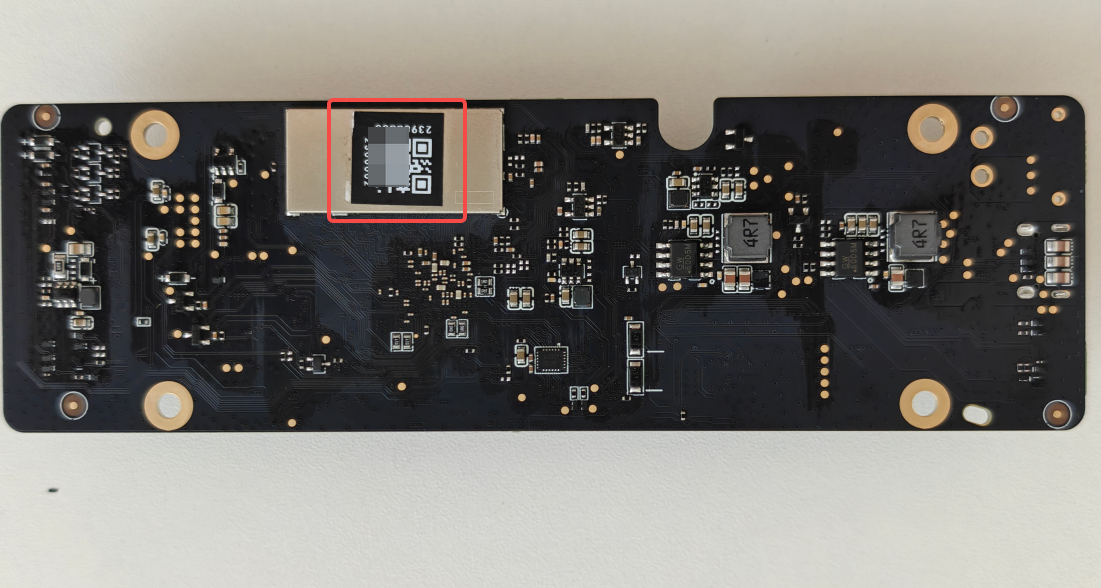

- Después de confirmar que se completó el reemplazo, también debe reemplazar el SN. Comuníquese con el Soporte Técnico de Bambu Lab e indique tanto el SN nuevo como el antiguo para completar el reemplazo del SN. Para obtener los SN de las placas AP antiguas y nuevas, consulte este artículo: Cómo encontrar y registrar el Número de Serie de la impresora. Se recomienda tomar una foto del SN de la Placa AP para guardarla antes de reemplazarla.
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluyendo trabajos en los cables electrónicos de la impresora y el cabezal. Realizar tareas con la impresora encendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluyendo el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindarle la asistencia necesaria.
Retirar la Placa AP
Paso 1: Apagar la alimentación
Apague la alimentación de la impresora, desconecte el cable de alimentación y retire la cubierta de vidrio superior.
Paso 2: Retirar la cubierta de la Placa AP
- Utilice una llave de hexágono H2.0 para retirar 1 tornillo de fijación (BT2.6x8) y abra la cubierta de la Placa AP;
- Si tiene dificultad para desmontar y montar la cubierta de la Placa AP, puede consultar los pasos relevantes del video en esta wiki para operar (Haga clic aquí para saltar).

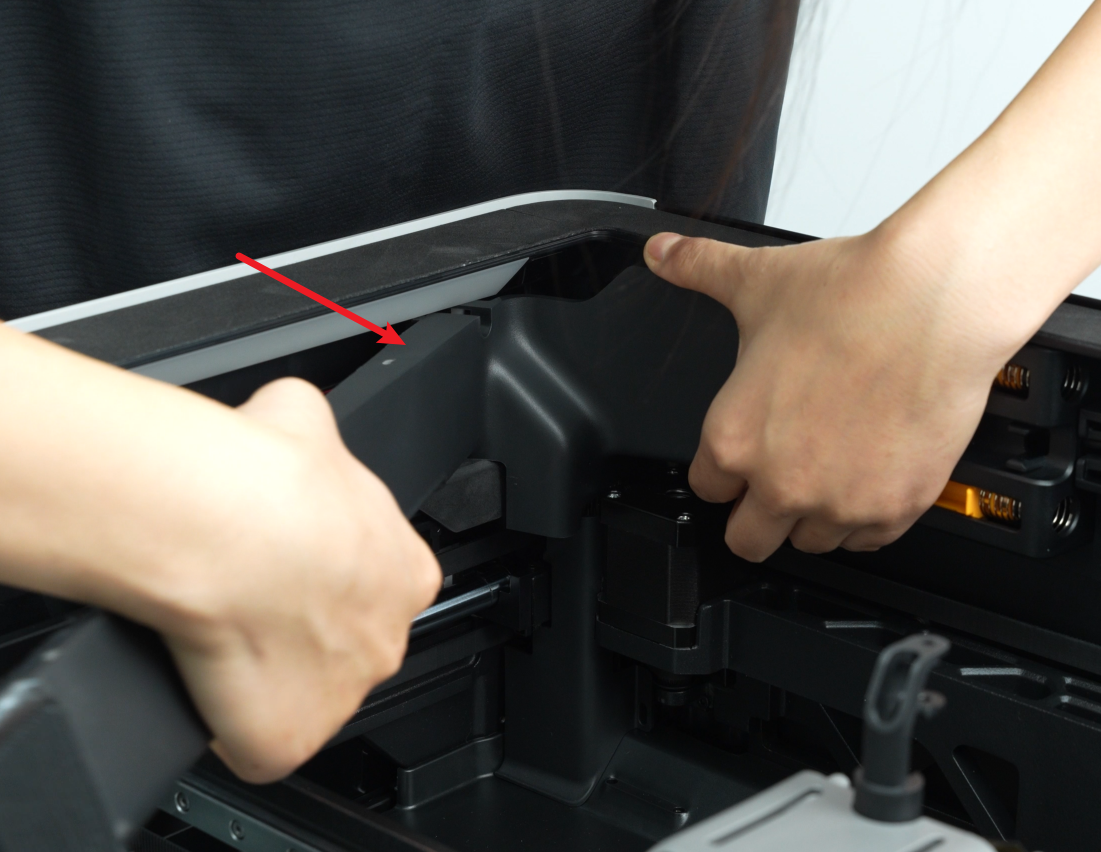

- Retire la cubierta de la Placa AP desde el lado cercano a la puerta frontal.
Paso 3: Desconectar los cables

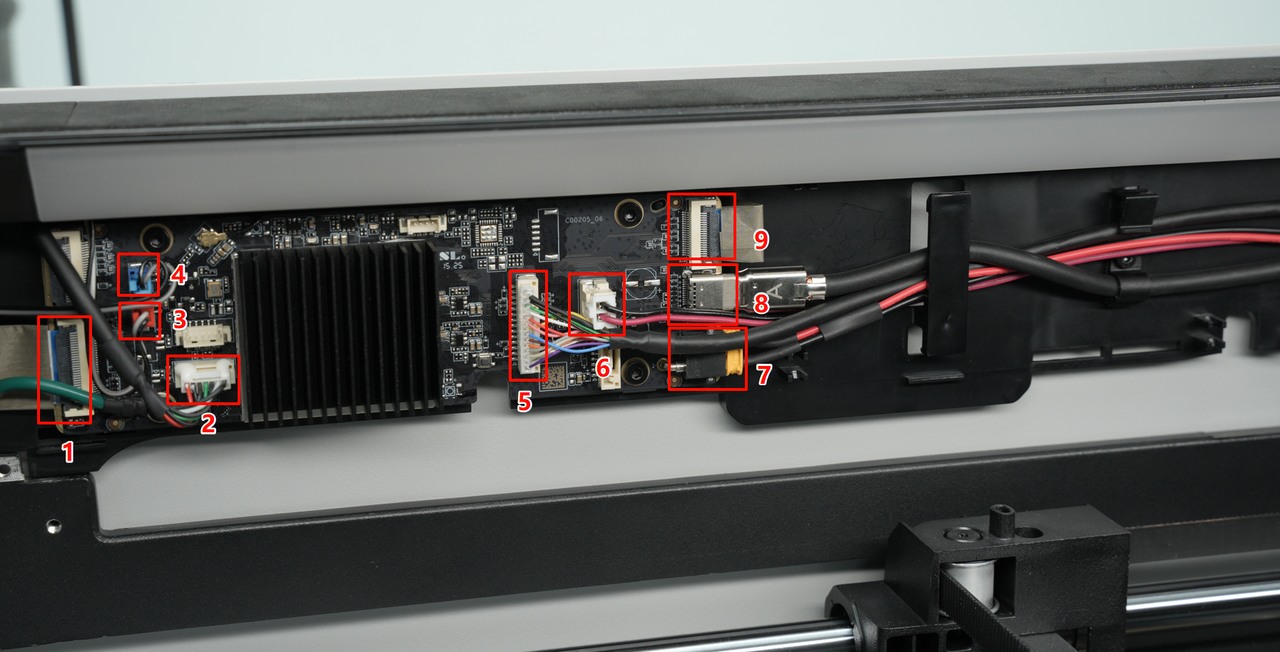

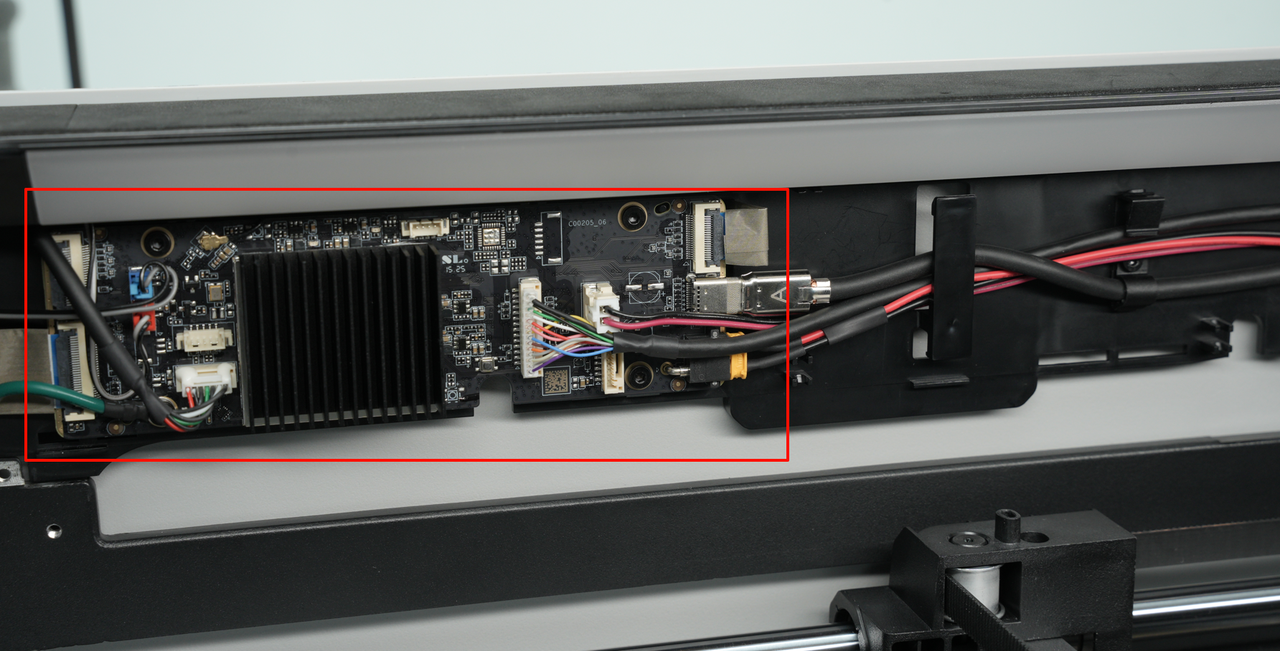

Desconecte los conectores 1-9 de la Placa AP uno por uno.
- Cable del conector de pantalla
- Tablero de puerto USB
- Cable de luz LED izquierda (enchufe rojo)
- Cable de luz LED derecha (enchufe azul)
- Cable MC-AP (Comunicación)
- Cable MC-AP (Alimentación)

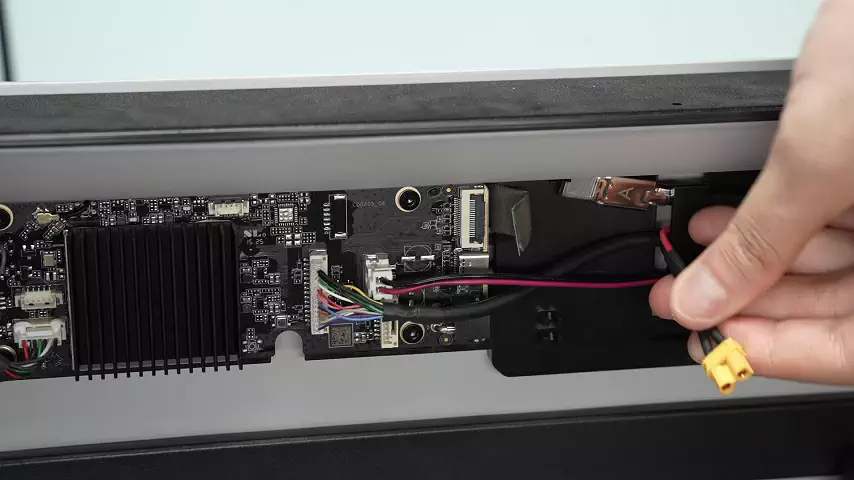

- Cable de alimentación TH (Transferido a través de la Placa AP)
- Cable USB-C
- Cable de cámara Live View
Un cable de tierra está conectado al tornillo en la esquina inferior izquierda.
Sugerencias para desconectar los conectores:

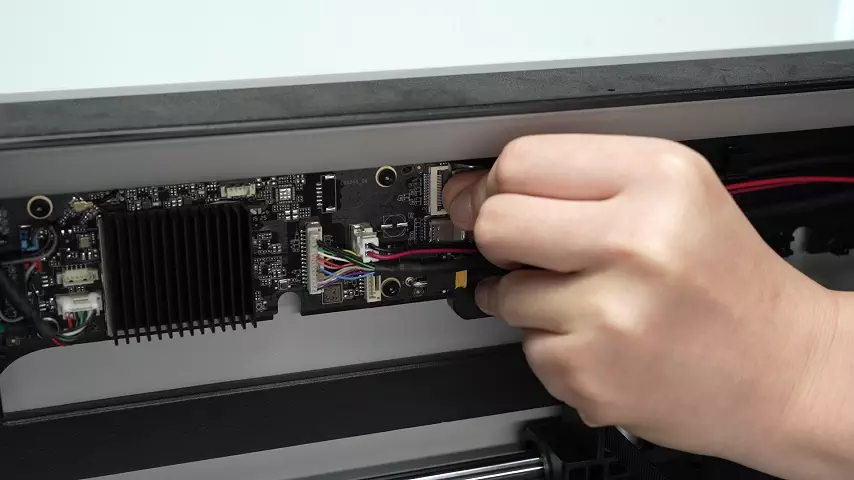

- Para conectores de cable FPC como #1 y #9, primero debe abrir la hebilla, luego extraer el cable FPC. Consulte la figura a continuación: abra primero la hebilla, luego extraiga el cable.

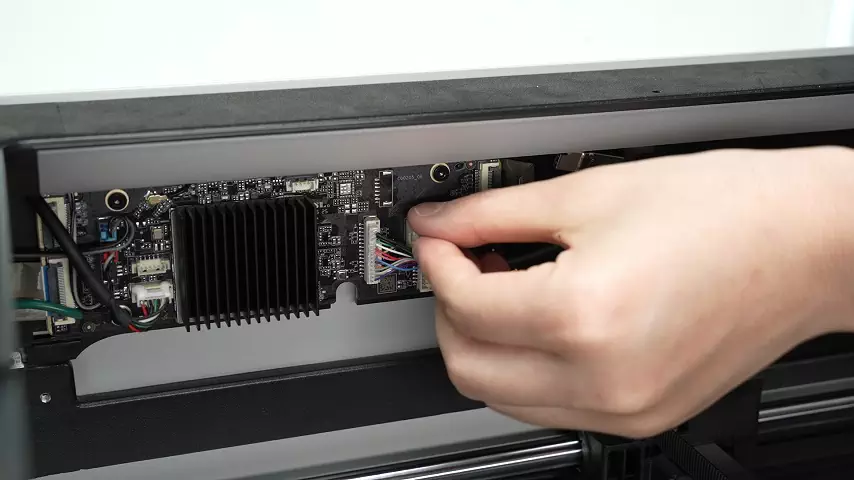

- Al desconectar los conectores #2, #3, #4 y #5, presione para desbloquear antes de extraer los conectores. Además, el conector #2 está reforzado con silicona electrónica; antes de desconectar, puede usar herramientas como pinzas para eliminar la silicona. Esta silicona se usa principalmente para refuerzo y evitar que se afloje durante el transporte. Si no hay anomalías en la lectura y escritura de la unidad USB después de reconectar el conector, no es necesario aplicar nuevamente la silicona.

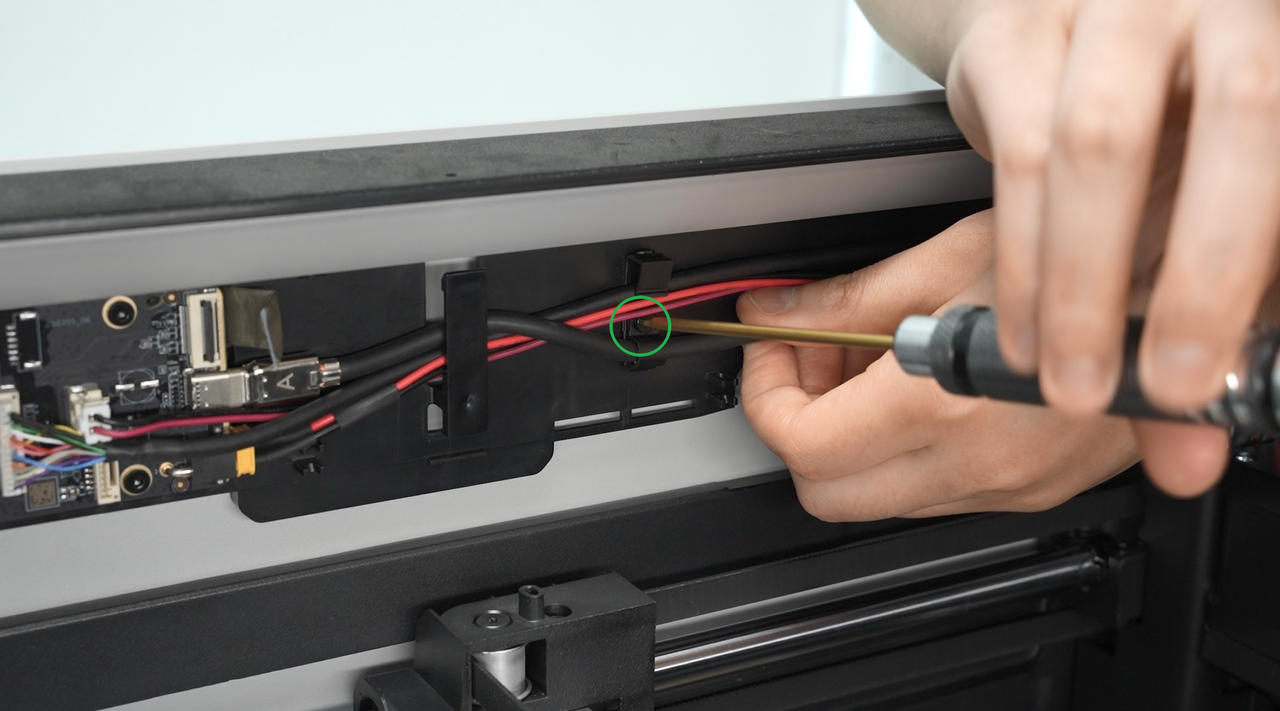

- Antes de extraer el cable USB-C #8, debe primero desenroscar el tornillo de la hebilla del organizador de cable, luego extraer el cable USB-C de la hebilla cerca de la Placa AP.
Puede dejar el conector de antena WiFi desconectado por ahora; después de desenroscar los tornillos y retirar la placa, desconecte el conector.
Paso 4: Retirar la Placa AP y desmontar la base de la antena WiFi

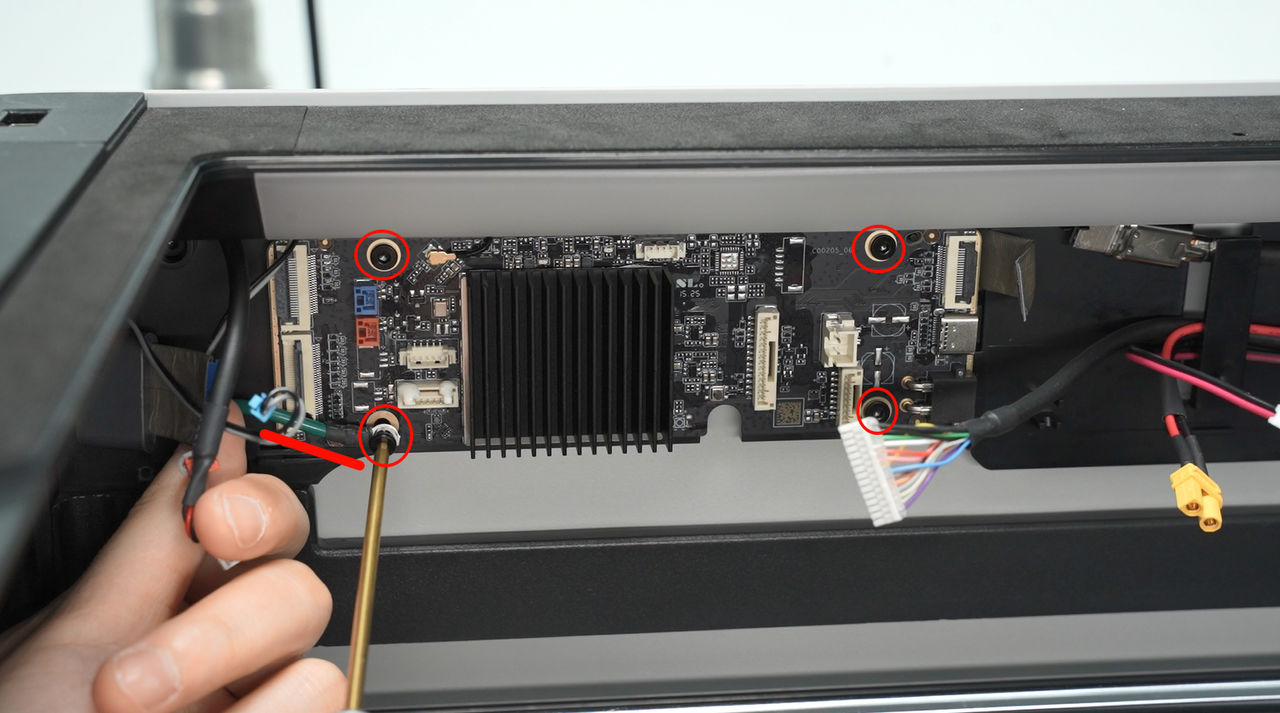

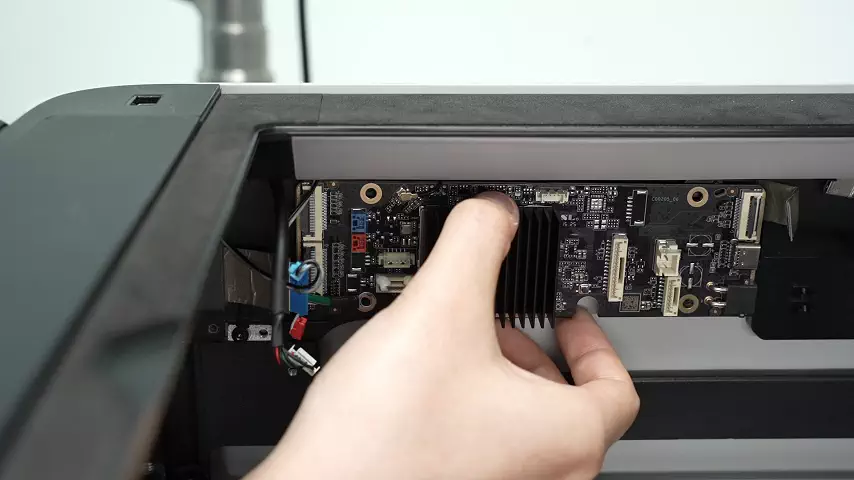

Utilice una llave de hexágono H2.0 para desenroscar 4 tornillos de fijación (BT3×5), luego retire la Placa AP y desconecte el conector de la antena WiFi.

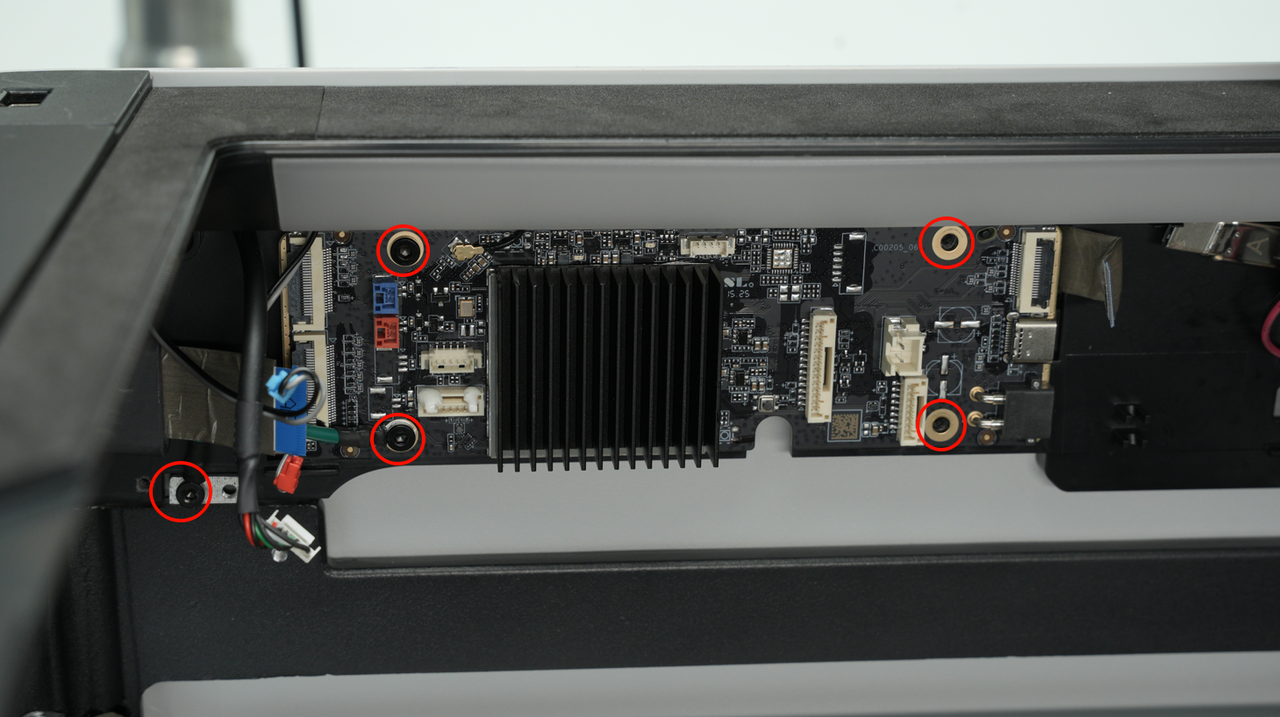

Un cable de tierra está conectado al tornillo de fijación en la esquina inferior izquierda de la Placa AP. Solo necesita desenroscar los 4 tornillos en el extremo de la Placa AP (marcados con círculos rojos); los tornillos conectados al chasis de la impresora (marcados con círculos verdes) pueden permanecer en su lugar.
Instalar la Placa AP
Paso 1: Conectar el conector de la antena WiFi e instalar nuevamente la Placa AP

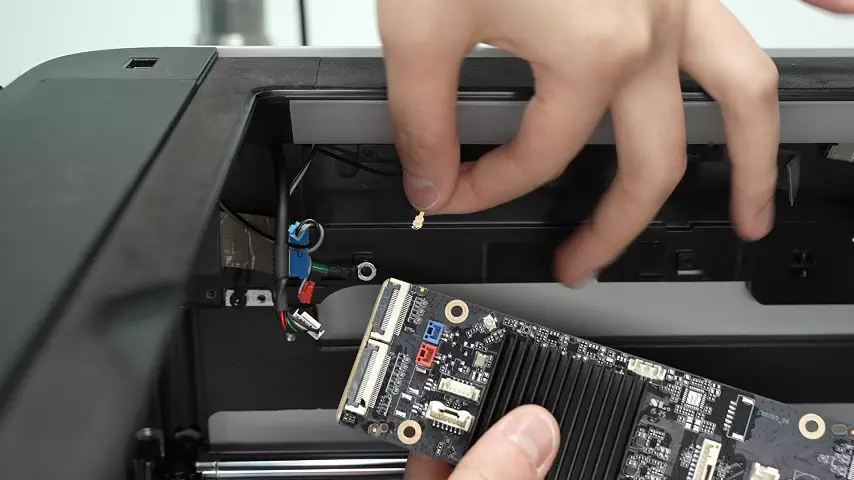

Según el diagrama a continuación, alinee las posiciones y presione para conectar el conector de la antena WiFi.

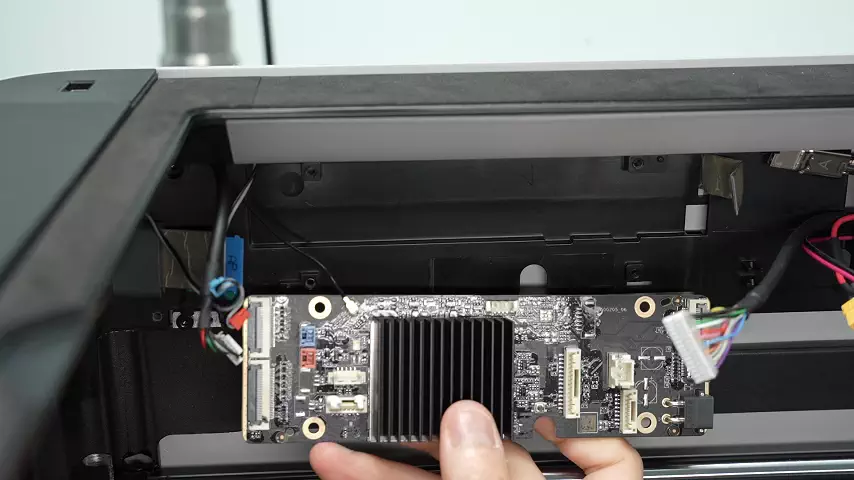

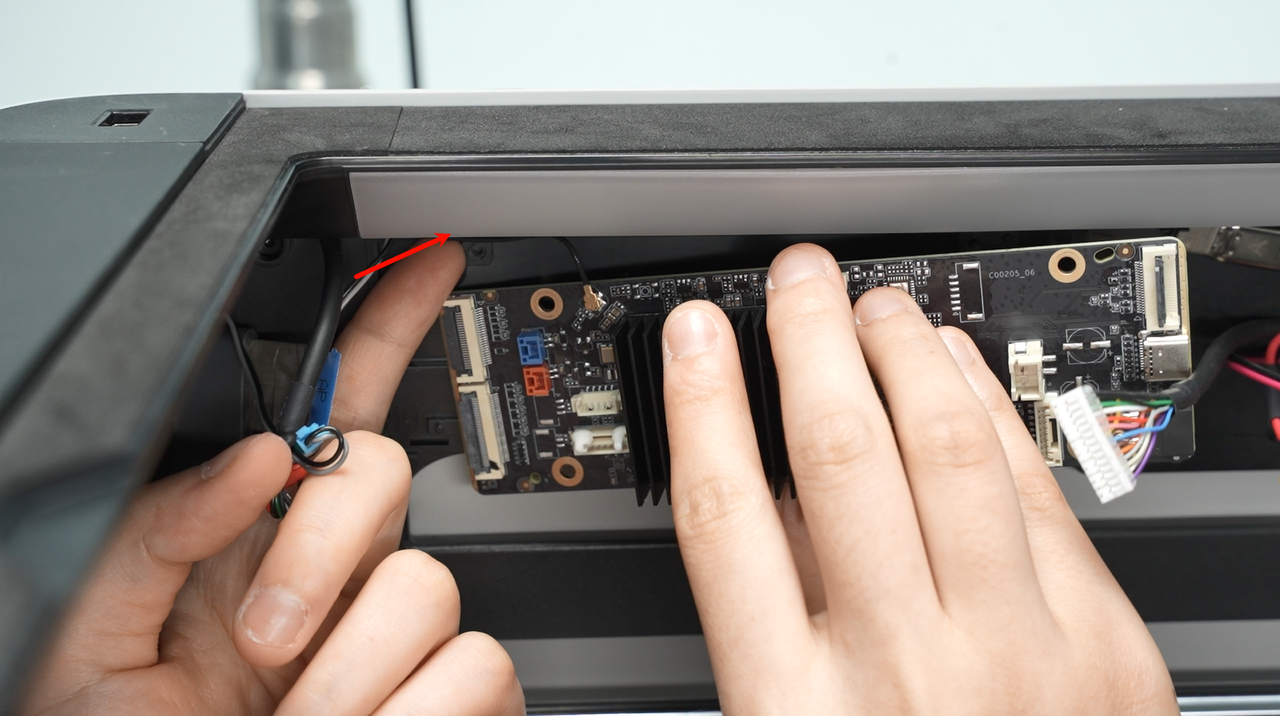

Alinee la Placa AP con los agujeros de tornillo en el marco superior. Tenga en cuenta organizar los cables y evitar que presionen la tubería PTFE para prevenir afectar la instalación posterior de la tubería PTFE.
Utilice una llave de hexágono H2.0 para ajustar 4 tornillos de fijación (BT3x5). Hay un cable de tierra en el tornillo de fijación en la esquina inferior izquierda de la Placa AP. Al instalar el tornillo de fijación en la esquina inferior izquierda de la Placa AP, debe asegurar el cable de tierra y la Placa AP juntos.
Paso 2: Conectar los cables
Conecte los conectores en la Placa AP.
- Cable del conector de pantalla
- Tablero de puerto USB
- Cable de luz LED izquierda (enchufe rojo)
- Cable de luz LED derecha (enchufe azul)
- Cable MC-AP (Comunicación)
- Cable MC-AP (Alimentación)
- Cable de alimentación TH (Transferido a través de la Placa AP)
- Cable USB-C
- Cable de cámara Live View
Un cable de tierra está conectado al tornillo en la esquina inferior izquierda.
Requisitos para conectar los conectores:

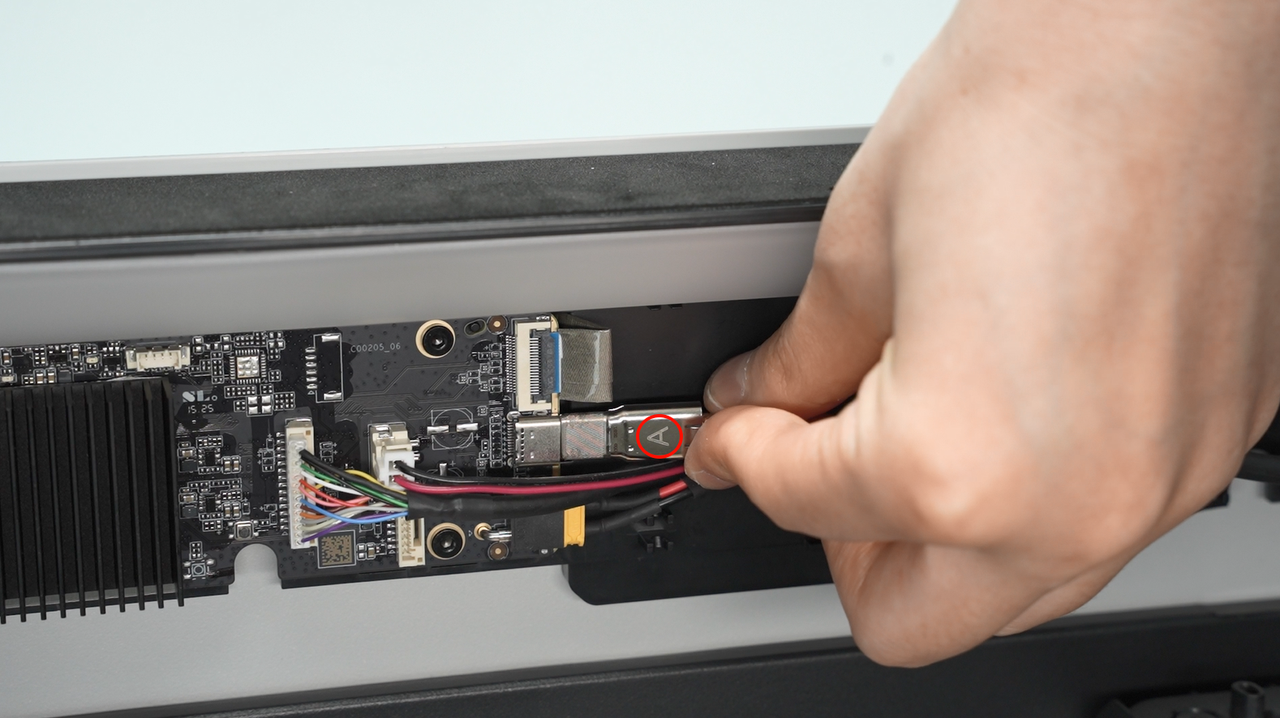

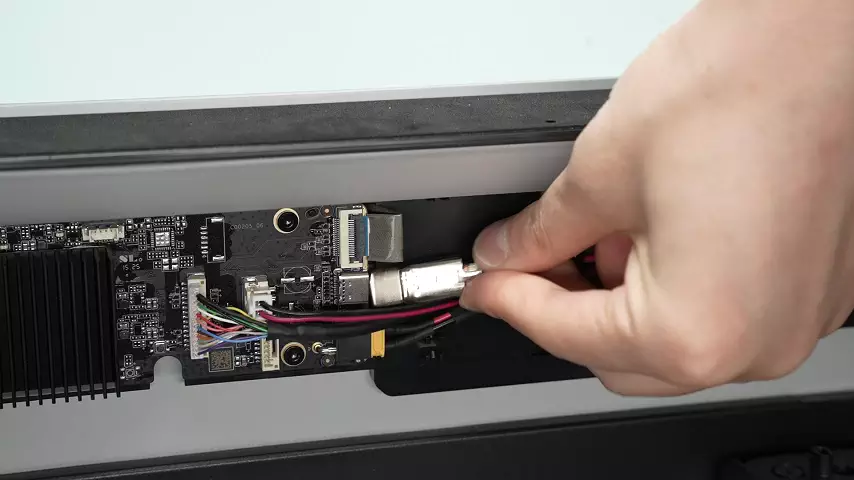

- Al insertar el cable USB-C (#8), asegúrese de que el lado con la marca "A" esté orientado hacia el interior de la cámara de la impresora. Después de insertar el conector en su lugar, organice el cable (este conector es relativamente ajustado y requiere un poco de fuerza para empujarlo; tenga cuidado de no aflojar el conector al organizar el cable).
Enrosque el tornillo para la hebilla del organizador de cable USB-C.

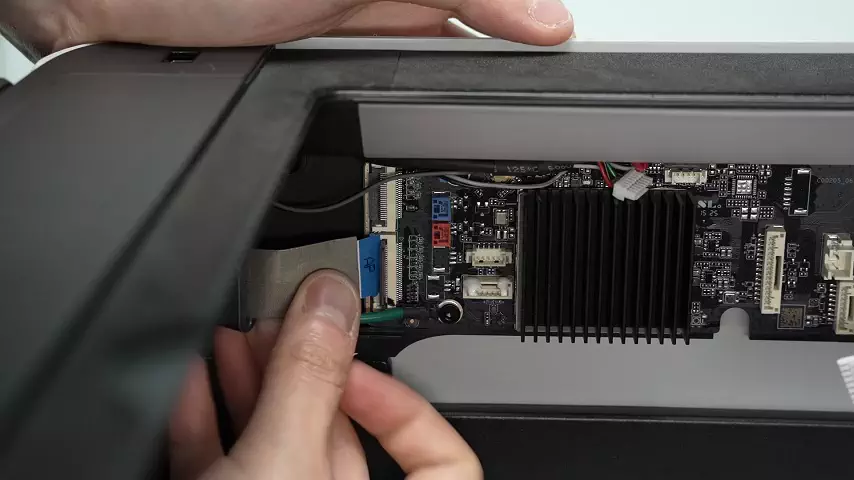

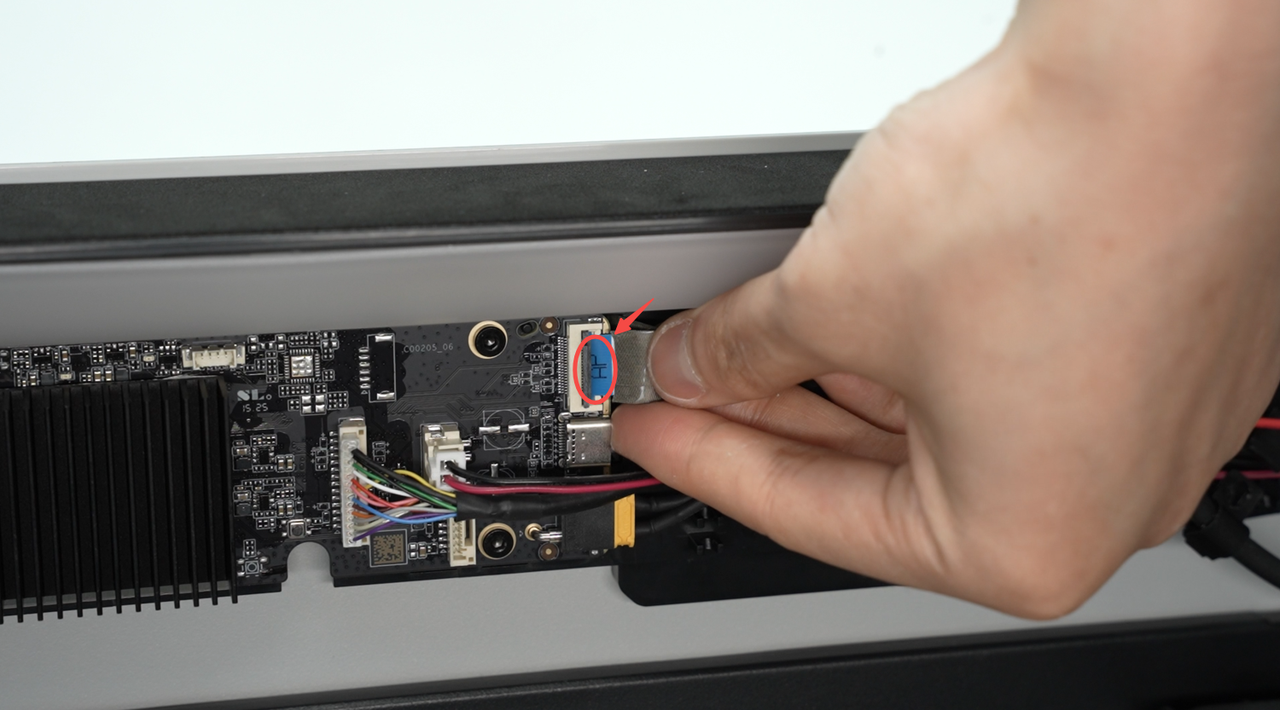

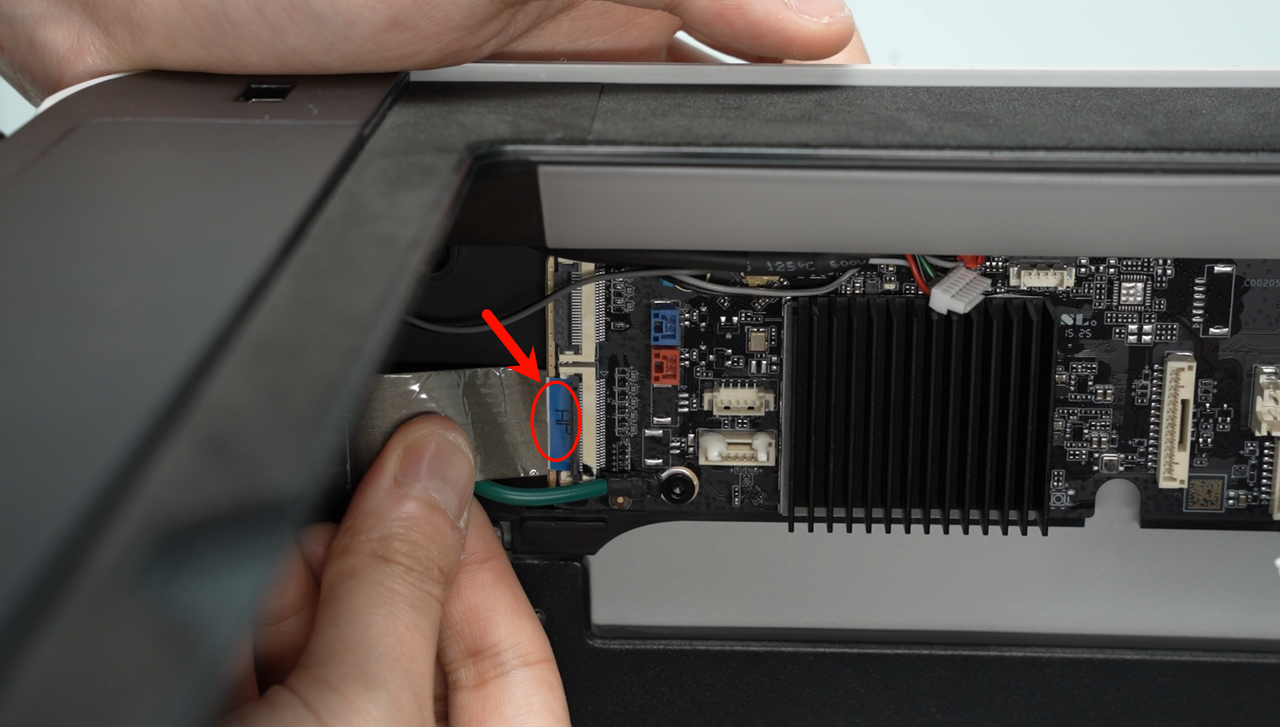

- Para el cable del conector de pantalla (#1) y el cable de cámara Live View (#9), las pequeñas pestañas en ambos lados de los cables deben insertarse en las tomas. Para #1 y #9, el lado con la marca "AP" debe estar orientado hacia el interior de la cámara de la impresora. Después de cerrar la hebilla, esta debe estar plana sin deformación.
- Para #2, #3, #4, #5, #6 y #7, inserte según la dirección de la hebilla para asegurar que los conectores estén conectados correctamente. Si hay demasiada silicona residual en #2, puede usar primero pinzas para eliminar parte de la silicona para garantizar que el conector se inserte suavemente.
Paso 3: Volver a instalar la cubierta de la Placa AP
Nota: Antes de instalar la cubierta de la Placa AP, verifique si los cables bloquean el tubo PTFE para evitar afectar la instalación posterior del tubo PTFE.

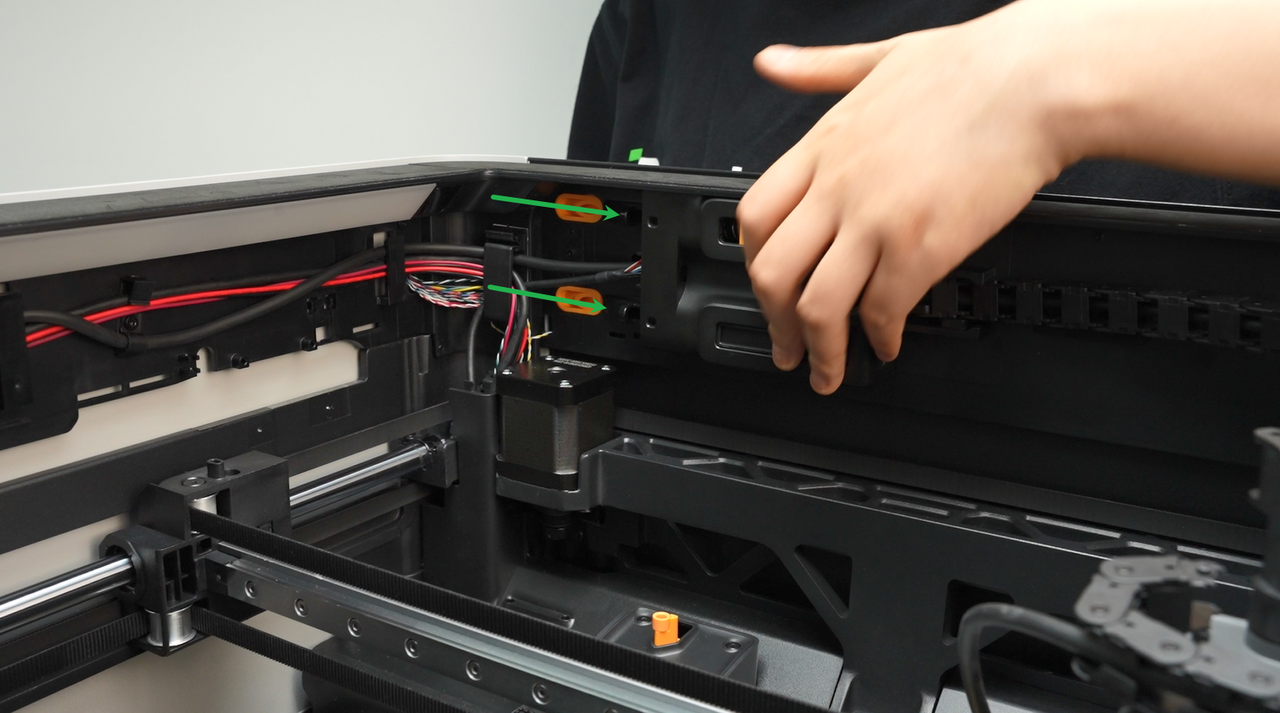

Primero, fije la cubierta de la Placa AP desde el lado cercano al panel trasero de la impresora. Presione ambas posiciones indicadas por las flechas en su lugar: el lado derecho debe estar alineado con el amortiguador, y la parte inferior debe estar alineada con la cubierta de protección de cables. Luego utilice una llave de hexágono H2.0 para ajustar 1 tornillo de fijación (BT2.6x8).
Cómo verificar una instalación exitosa
Conecte el cable de alimentación y encienda la impresora. Inicie una tarea de impresión y verifique si hay errores.
Si ocurren errores, verifique si todos los cables de la Placa AP están conectados correctamente, luego intente nuevamente. Si el problema persiste, contacte al Soporte Técnico de Bambu Lab para obtener asistencia adicional.
