Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para la H2C.
Conducto de purga
El conducto de purga se instala debajo del conducto del limpiador de purga para expulsar los residuos generados por el limpiador de purga fuera de la impresora.
Las piezas de repuesto para el conducto de purga incluyen las siguientes:
- conducto de purga * 1;
- tornillo BT3x8 * 1.
Cuándo reemplazar
- El conducto de purga presenta deformación significativa debido al transporte o mantenimiento, afectando su uso o instalación.
Herramientas y materiales necesarios
- Conducto de purga nuevo
- Llave Allen H2.0
Las especificaciones y cantidad de tornillos involucrados en el reemplazo del conducto de purga H2D (se recomienda almacenar cuidadosamente los tornillos retirados para evitar pérdidas):
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daño electrónico y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.
Retirar el conducto de purga
Paso 1: Retirar el panel trasero
Para retirar el panel trasero de la impresora, consulta la información relevante.

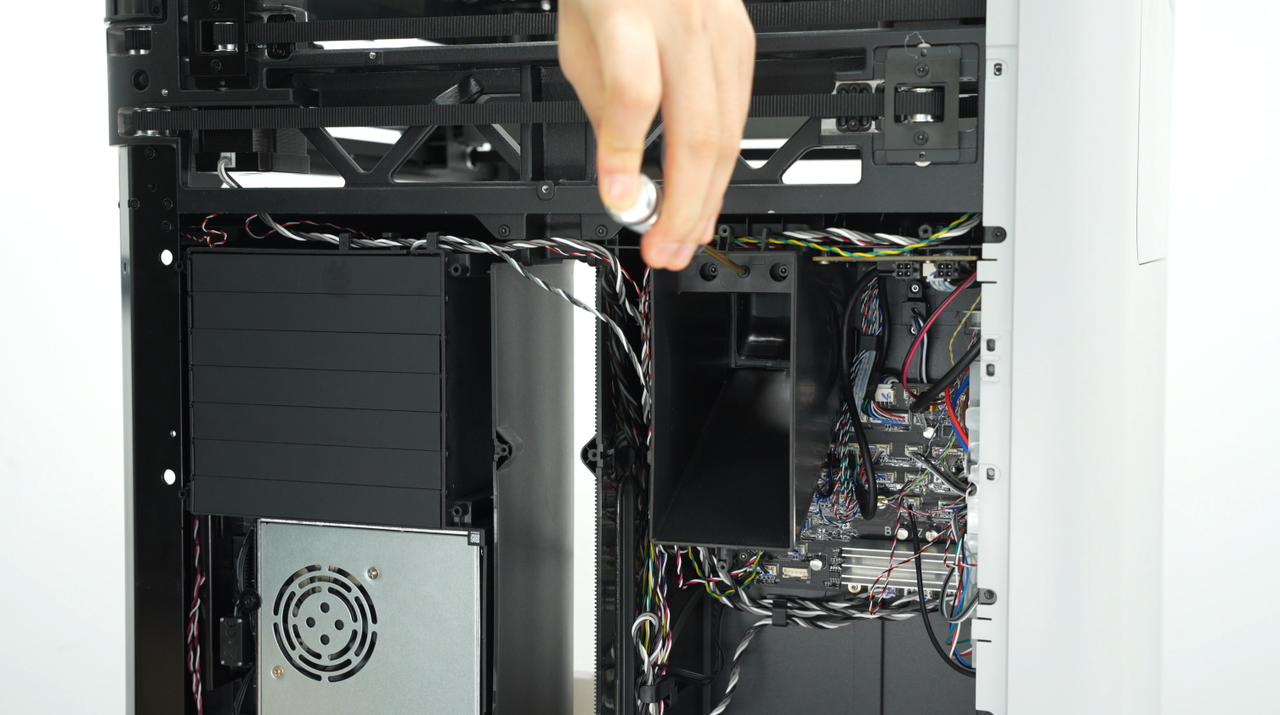

Paso 2: Retirar 1 tornillo del conducto de purga
Utiliza una llave Allen H2.0 para retirar 1 tornillo (BT3x8).
Paso 3: Retirar el conducto de purga

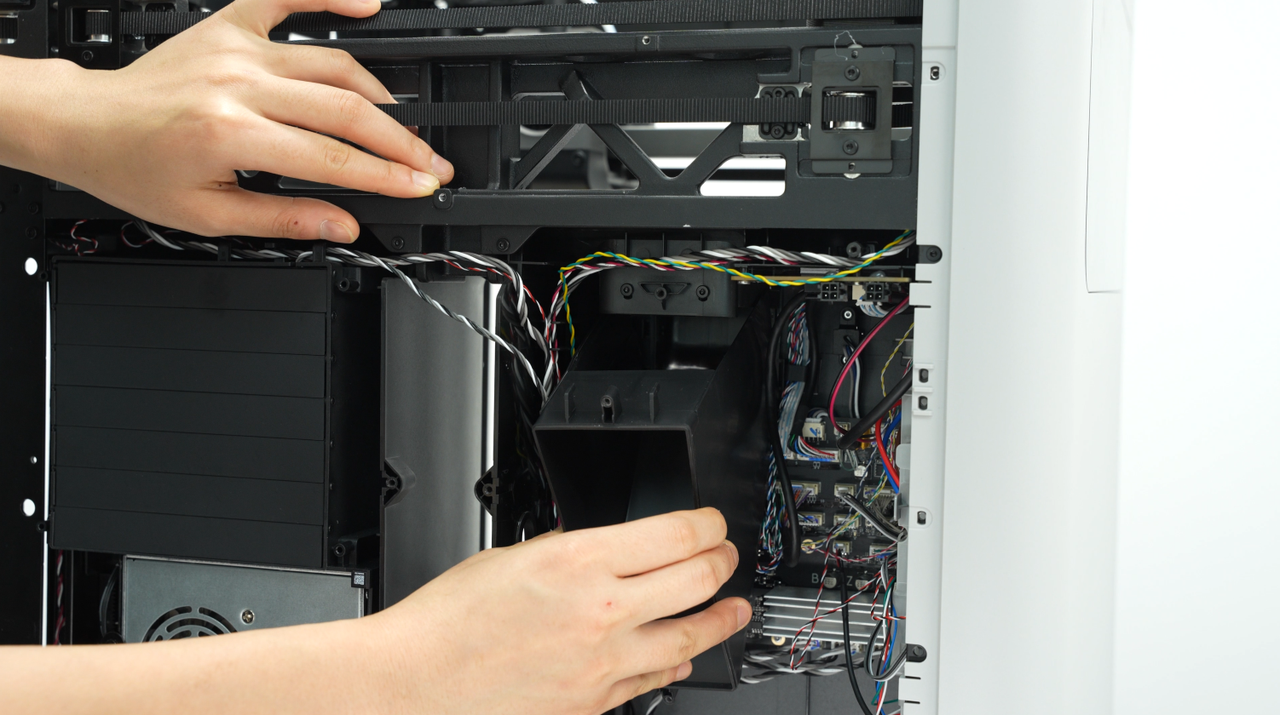

Tira hacia abajo para retirar el conducto de purga.
Instalar el conducto de purga
Paso 1: Instalar el conducto de purga

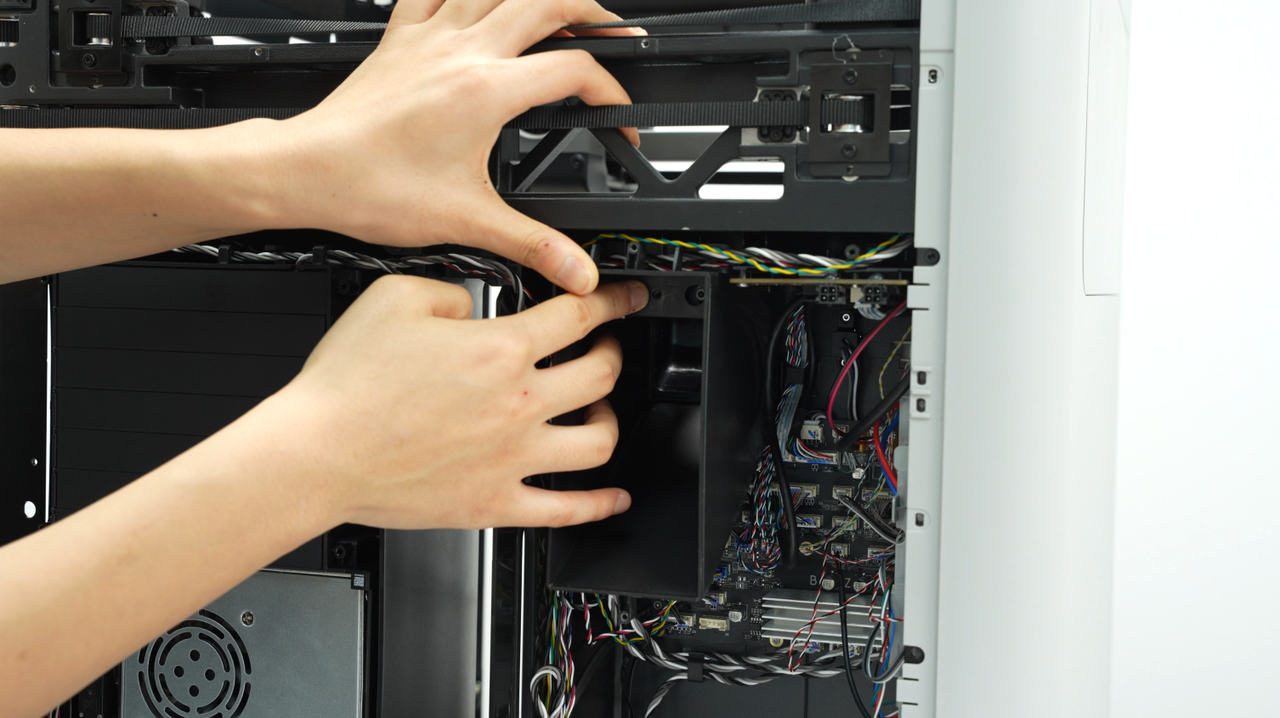

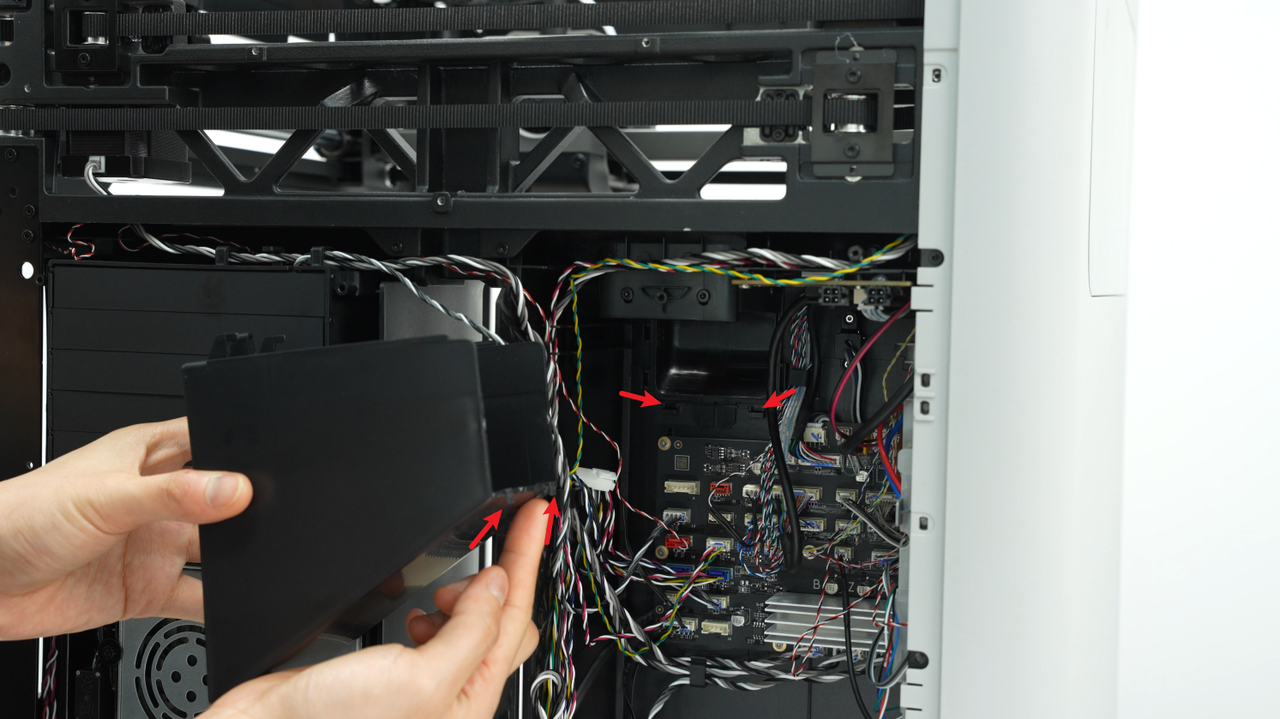

Primero, alinea las dos posiciones de enganche en la parte inferior del conducto de purga, luego empuja hacia adelante para enganchar los pasadores con los agujeros en el forro. Después de instalar, verifica si los agujeros para tornillos están alineados.

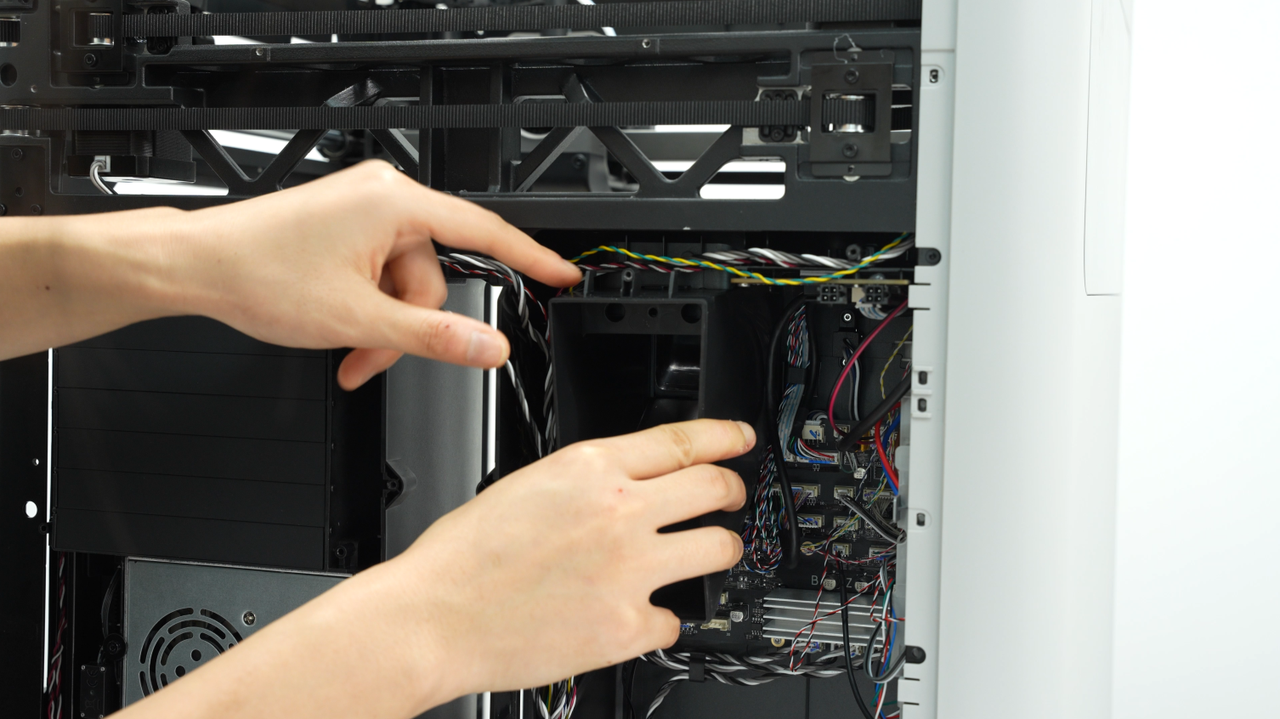

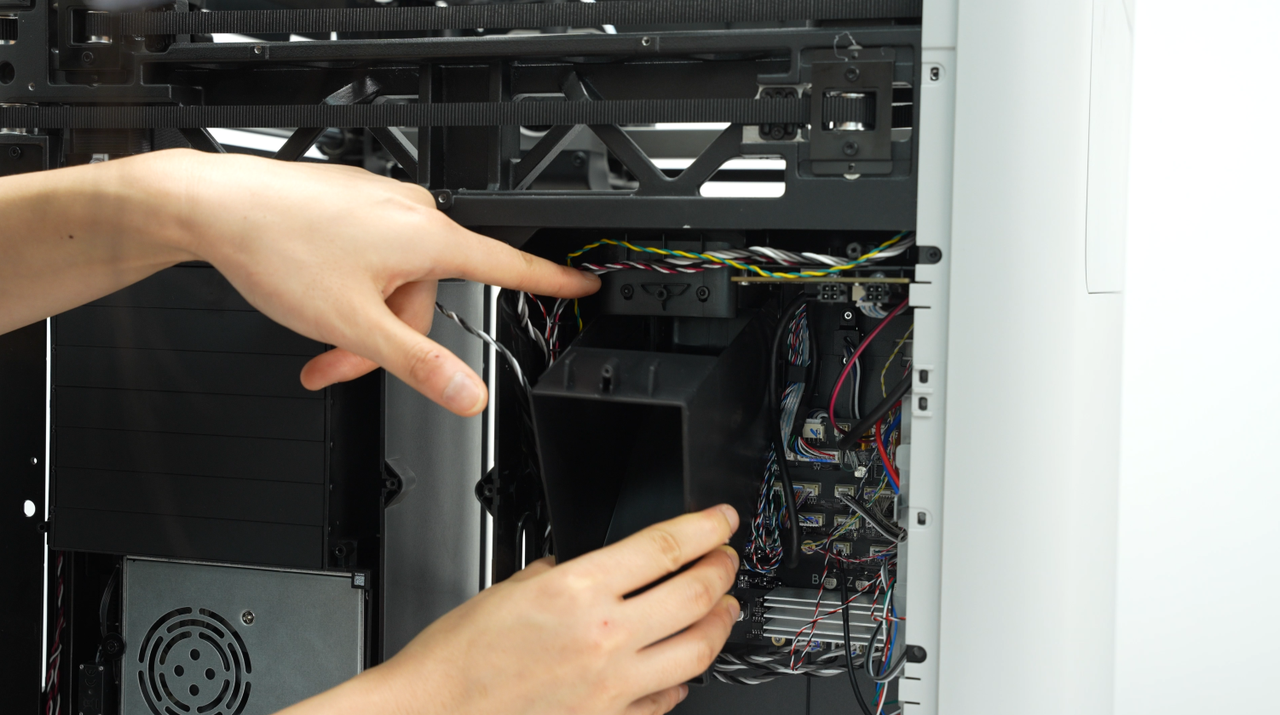

¡IMPORTANTE! Hay muchos cables en el lateral, que son propensos a marcas de presión o rotura. Además, reemplazar cables rotos es complicado y identificar la causa puede ser difícil. Por lo tanto, asegúrate de organizar adecuadamente los cables antes de presionar el conducto de purga. Si se detecta que algún cable está sometido a presión, detente inmediatamente y realiza los ajustes necesarios antes de continuar.

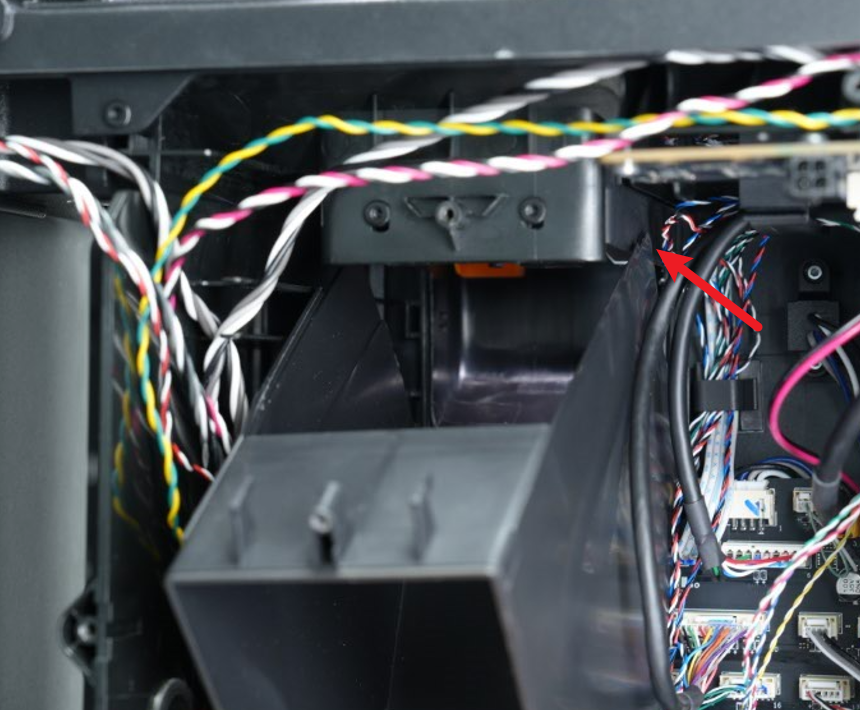

Nota: Al instalar el conducto de purga, es necesario asegurar los lados del conducto de purga hacia el exterior del forro interior. Si se fija hacia el interior, podría no ajustarse correctamente.
Paso 2: Apretar un tornillo del conducto de purga.

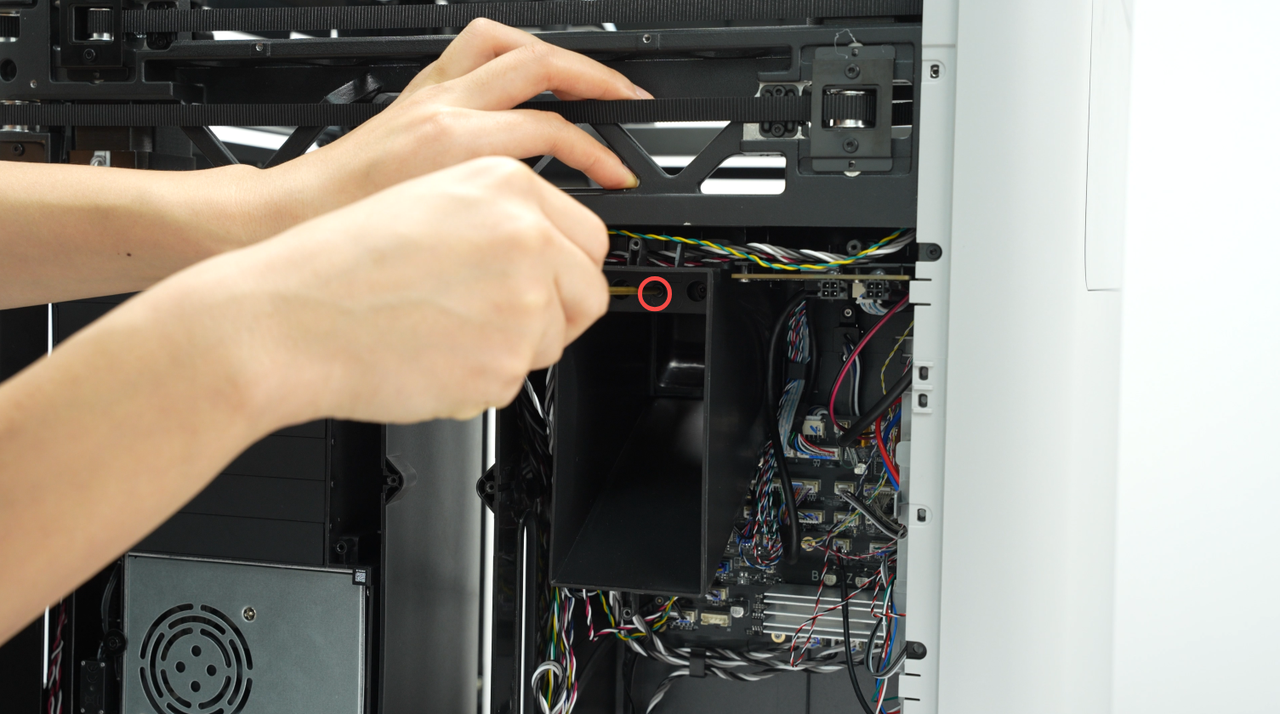

Apreta un tornillo de fijación (BT3x8) utilizando una llave hexagonal H2.0.
Paso 3: Instalar el panel trasero.
Consulta la información relevante sobre el panel trasero de la impresora para instalar el panel trasero.
Para verificar finalización/éxito
Verifica que el conducto de purga esté estable y que los residuos puedan deslizarse normalmente desde la parte trasera de la máquina.
