Placa TH del H2S
¿Cuándo utilizar?
Problemas comunes que pueden requerir el reemplazo de la placa principal del extrusor de la impresora H2S (abreviada como placa TH) incluyen:
- Daño en el conector de la placa del sensor de filamento
- Daño en el conjunto de calentamiento del hotend y el circuito del sensor NTC
- Que el motor del extrusor no gire como se espera, posiblemente debido a un fallo en el controlador del motor paso a paso
- Recomendación de reemplazo por parte del soporte técnico de Bambu Lab
Herramientas y materiales
- Nueva placa TH
- Llave Allen H1.5
- 30 minutos

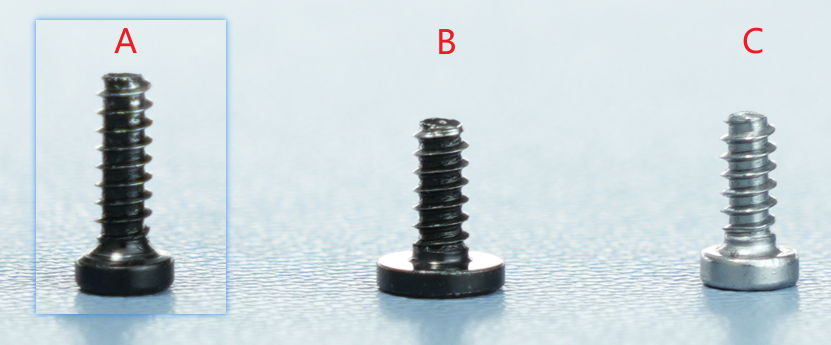

Lista de tornillos
- Tornillo A: 3 tornillos en total (compartida con la cubierta trasera) para la parte trasera del ventilador de capa y la cubierta trasera del cabezal: BT2x6.5
- Tornillo B: 2 tornillos en total para los lados izquierdo y derecho del ventilador de capa: BT2x5
- Tornillo C: 3 tornillos en total para la placa TH: BT2x5
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia necesaria.
Retirar la placa TH antigua
Paso 1: Aflojar el ventilador de capa

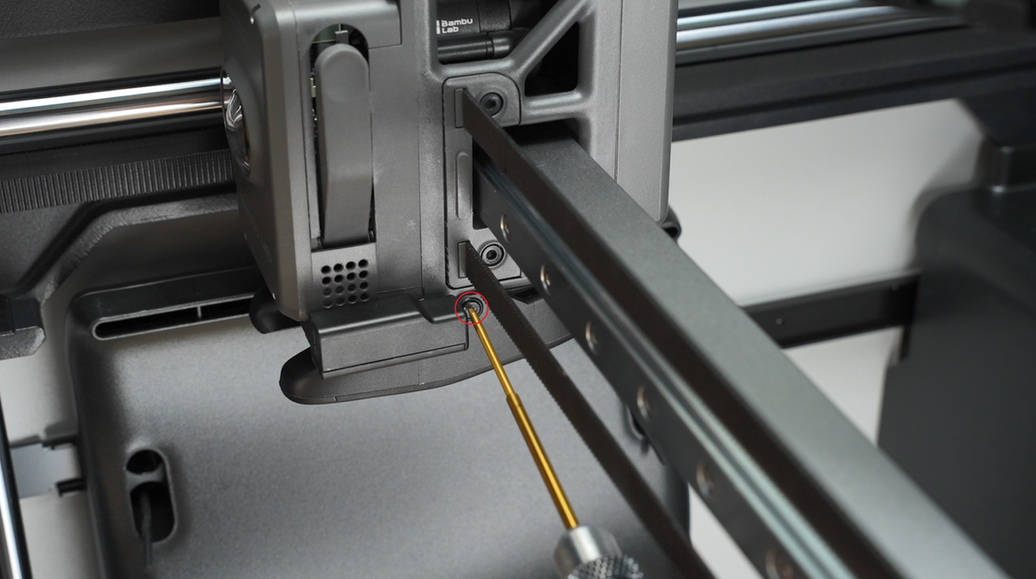

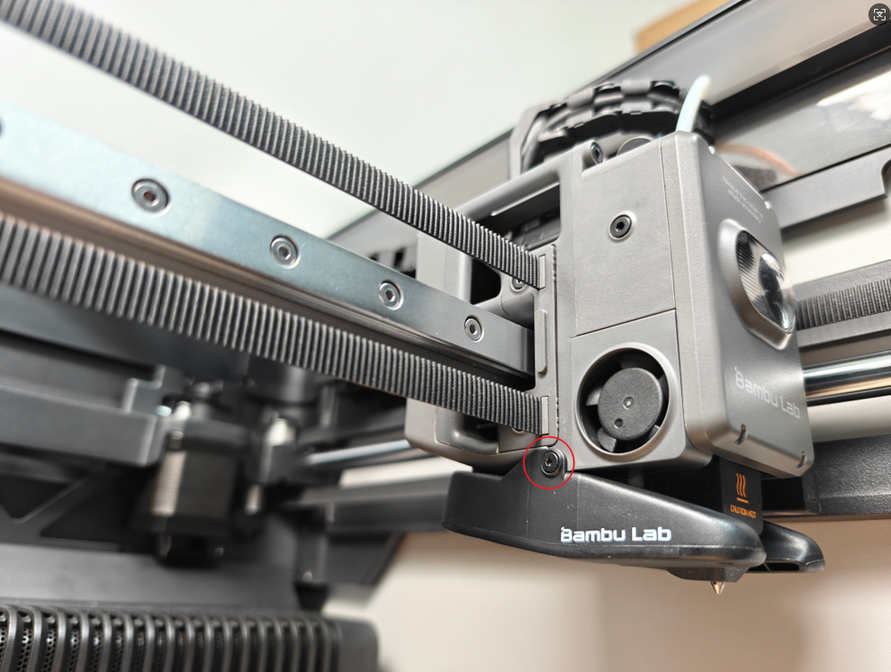

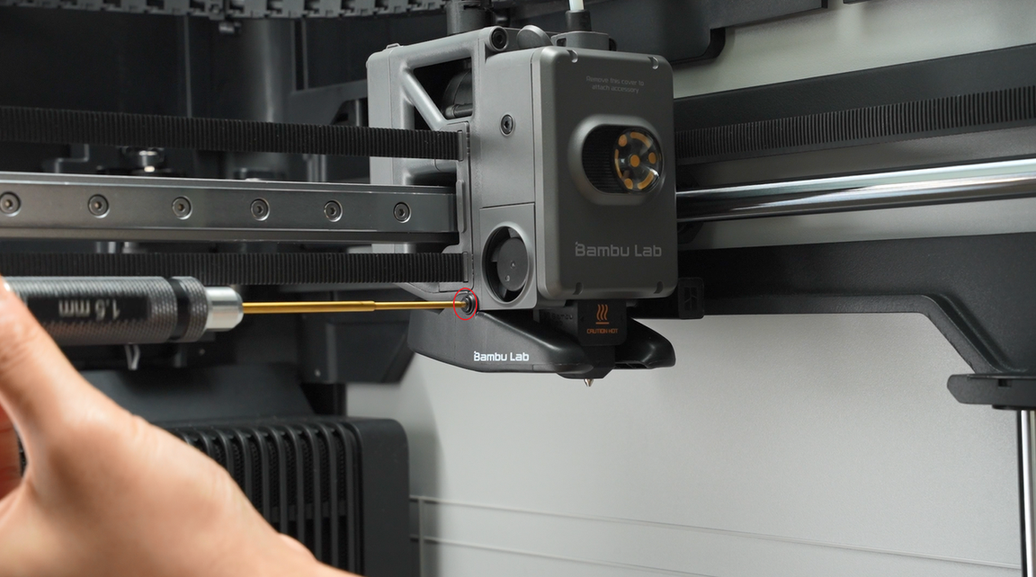

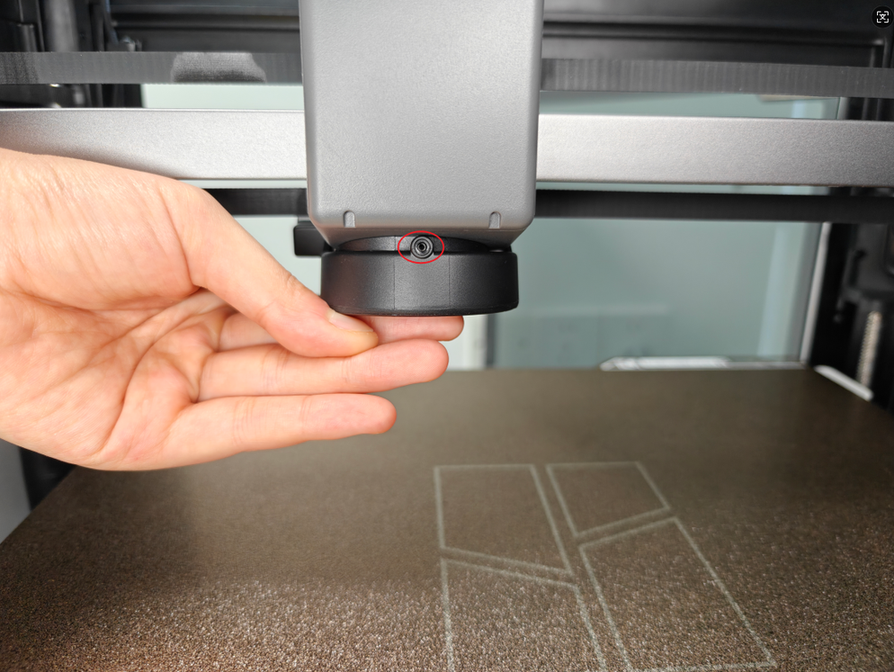

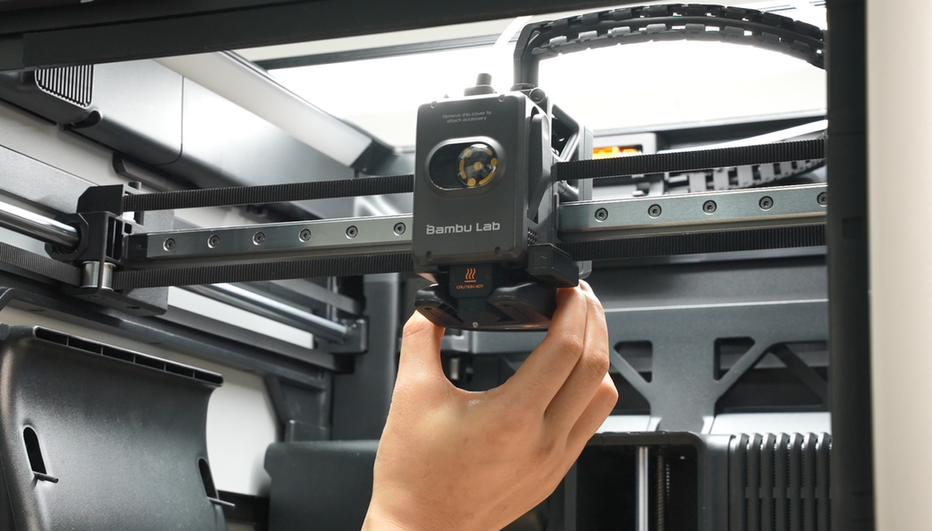

Afloje los 3 tornillos del ventilador de capa, entre los cuales el 1 tornillo de atrás está compartido con la cubierta trasera del cabezal.

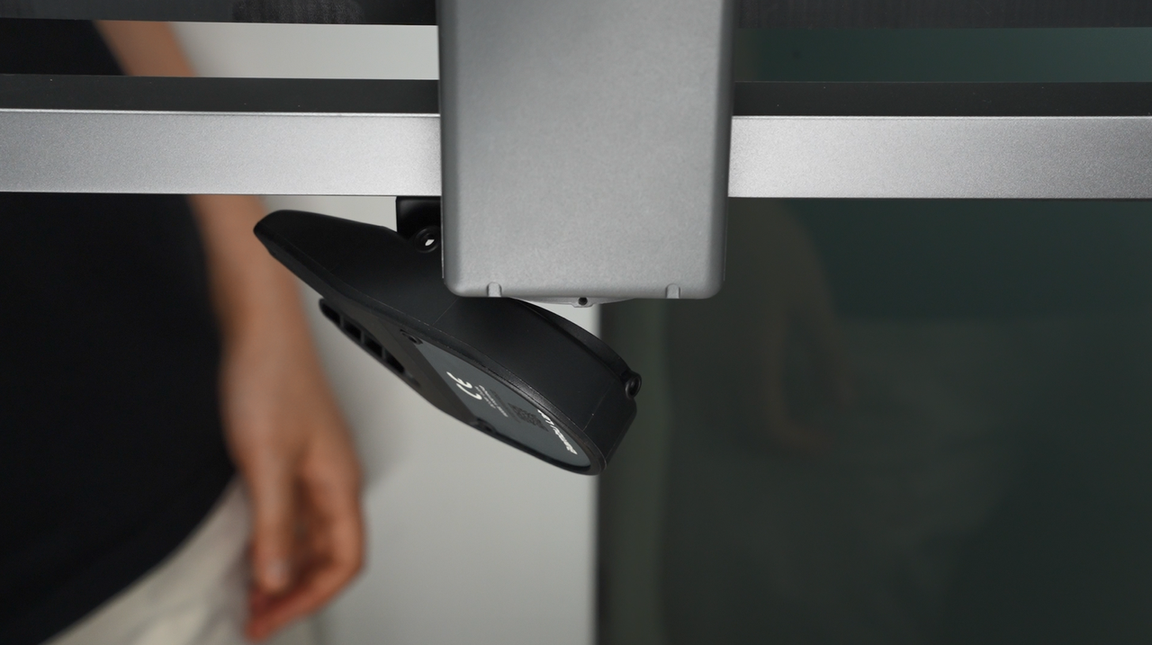

Después de aflojar los tornillos, no tire del ventilador; déjelo colgar naturalmente para evitar dañar el conector.
Paso 2: Aflojar la cubierta trasera del cabezal

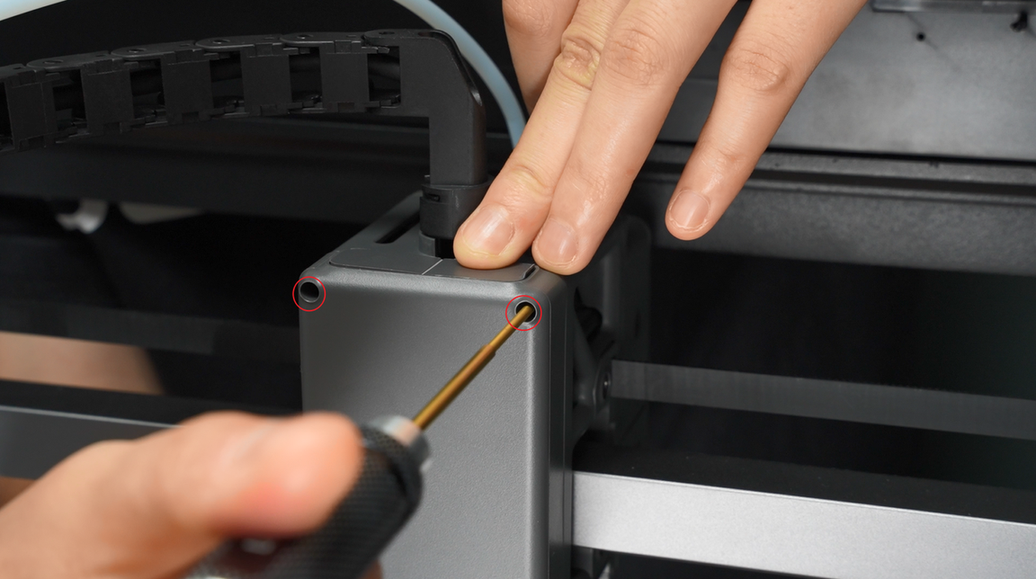

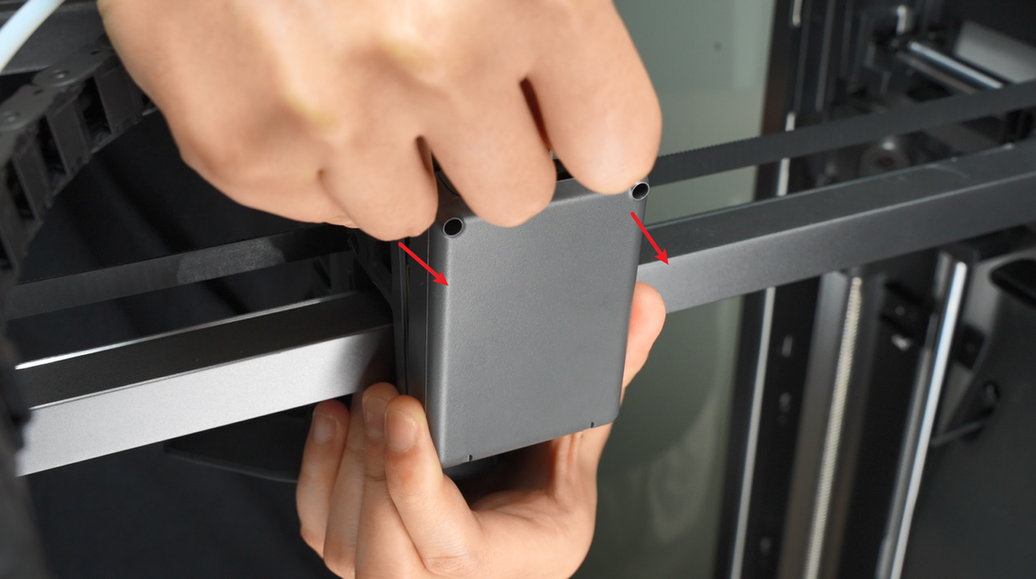

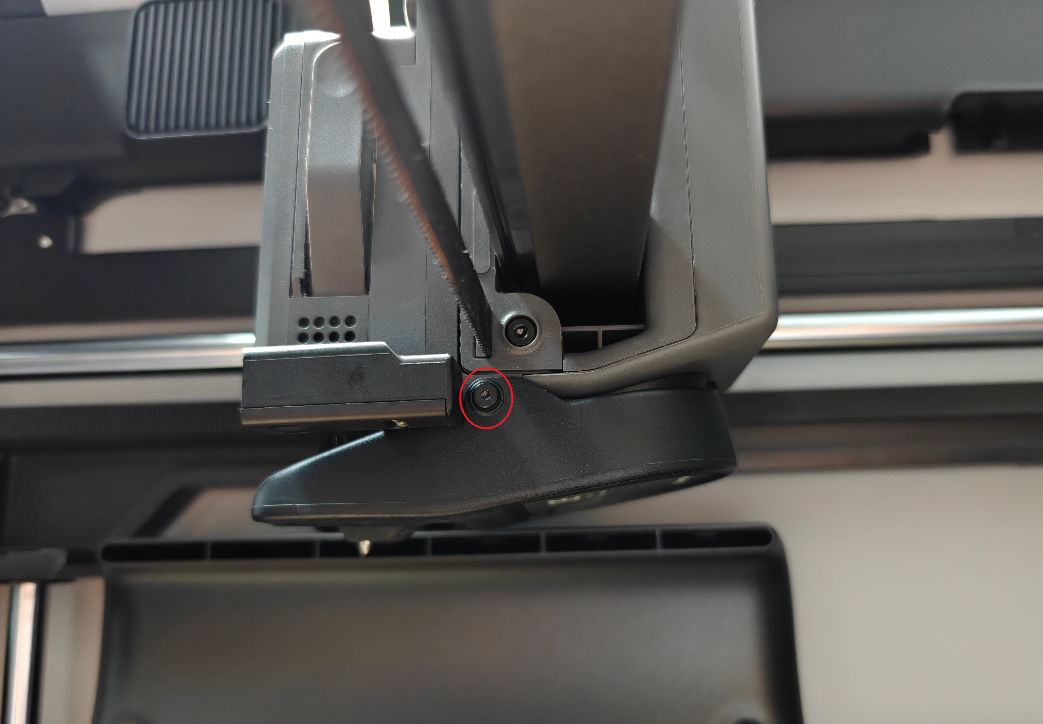

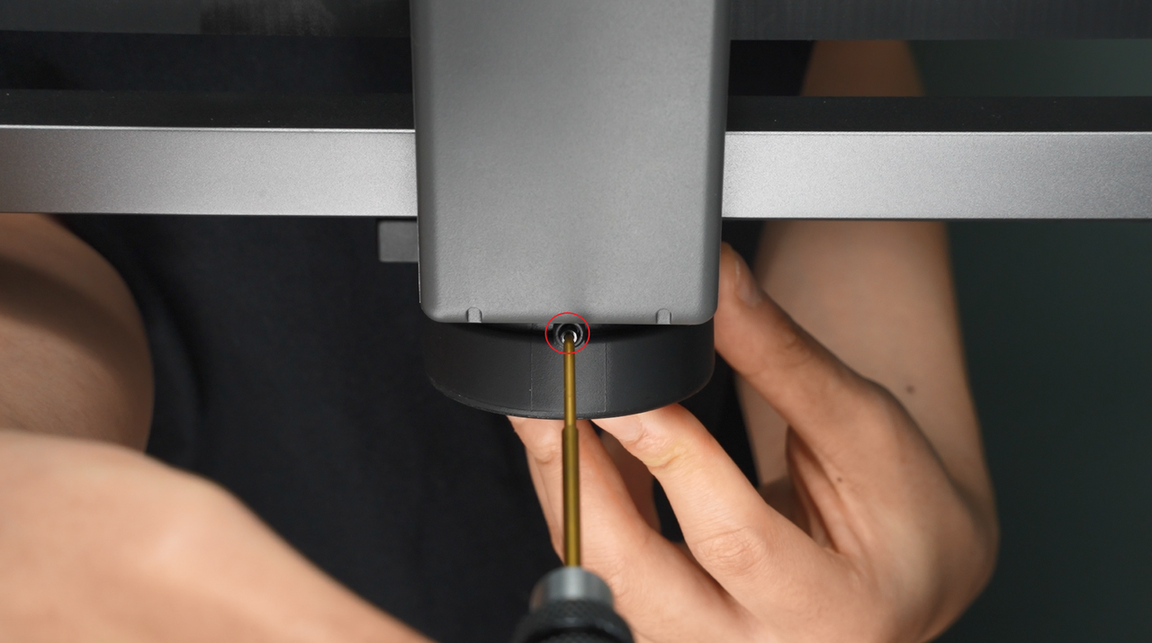

Retire los 2 tornillos en la parte superior de la cubierta trasera del cabezal y abra la cubierta del módulo de interfaz.

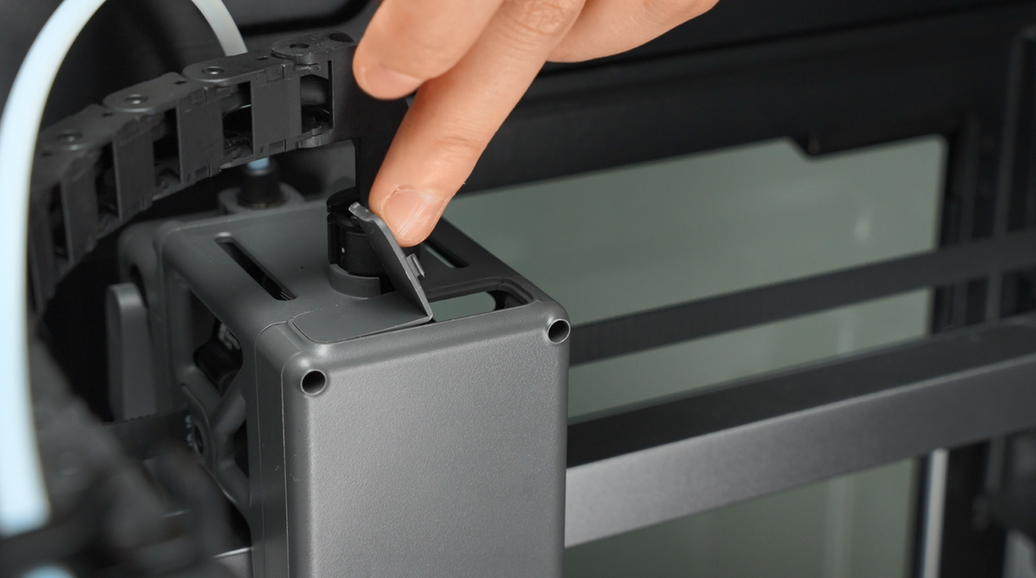

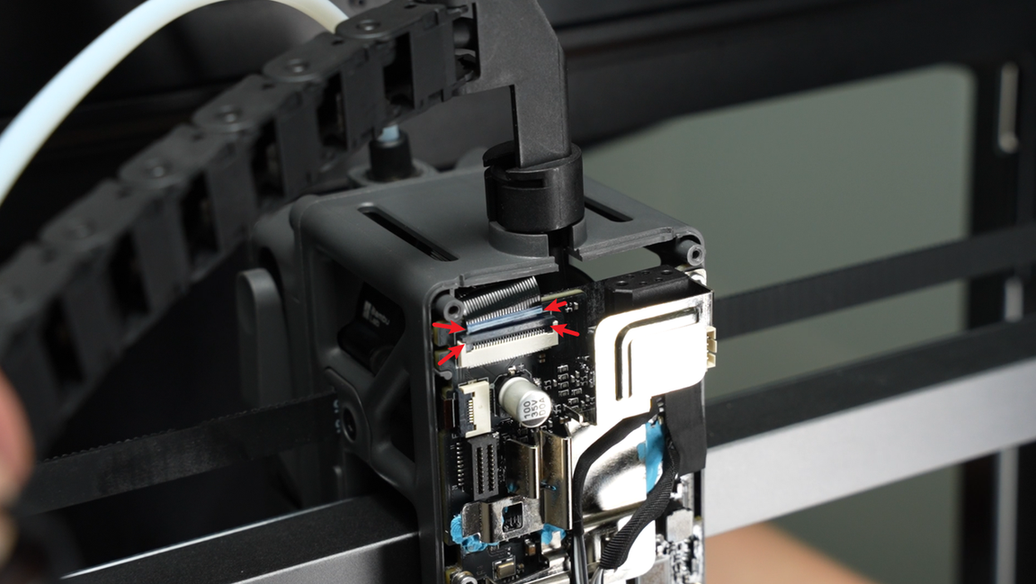

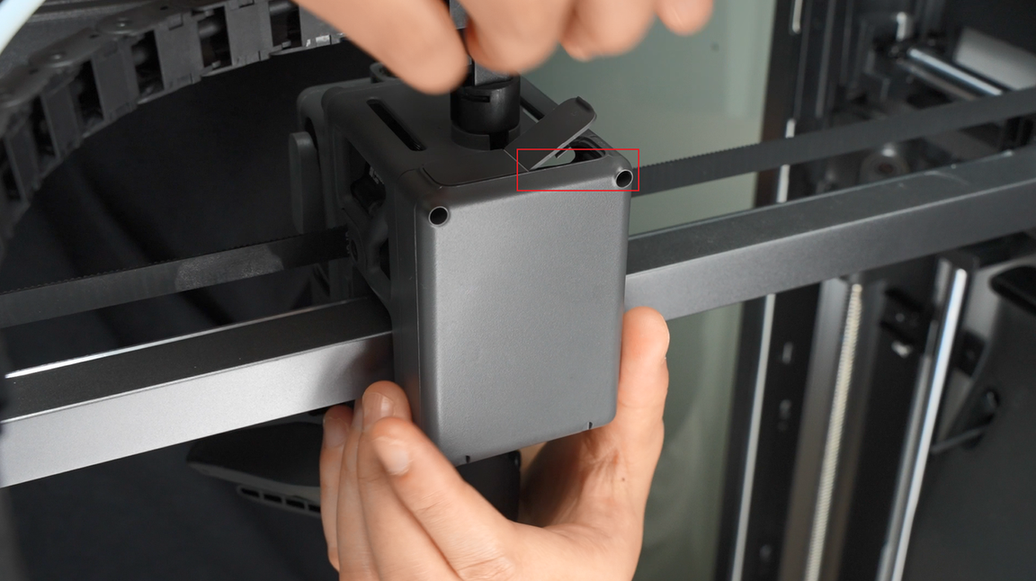

Después de abrir la cubierta de interfaz, empuje suavemente la cubierta trasera del cabezal hacia atrás con los dedos desde la pared interior.
Paso 3: Desconectar todos los conectores de la placa TH (excepto el conector del sensor de filamento y el conector USB-C)
Desconecte el conector del motor del extrusor y el conector de la cámara del cabezal;
Desconecte el conector del montaje de calentamiento del hotend;

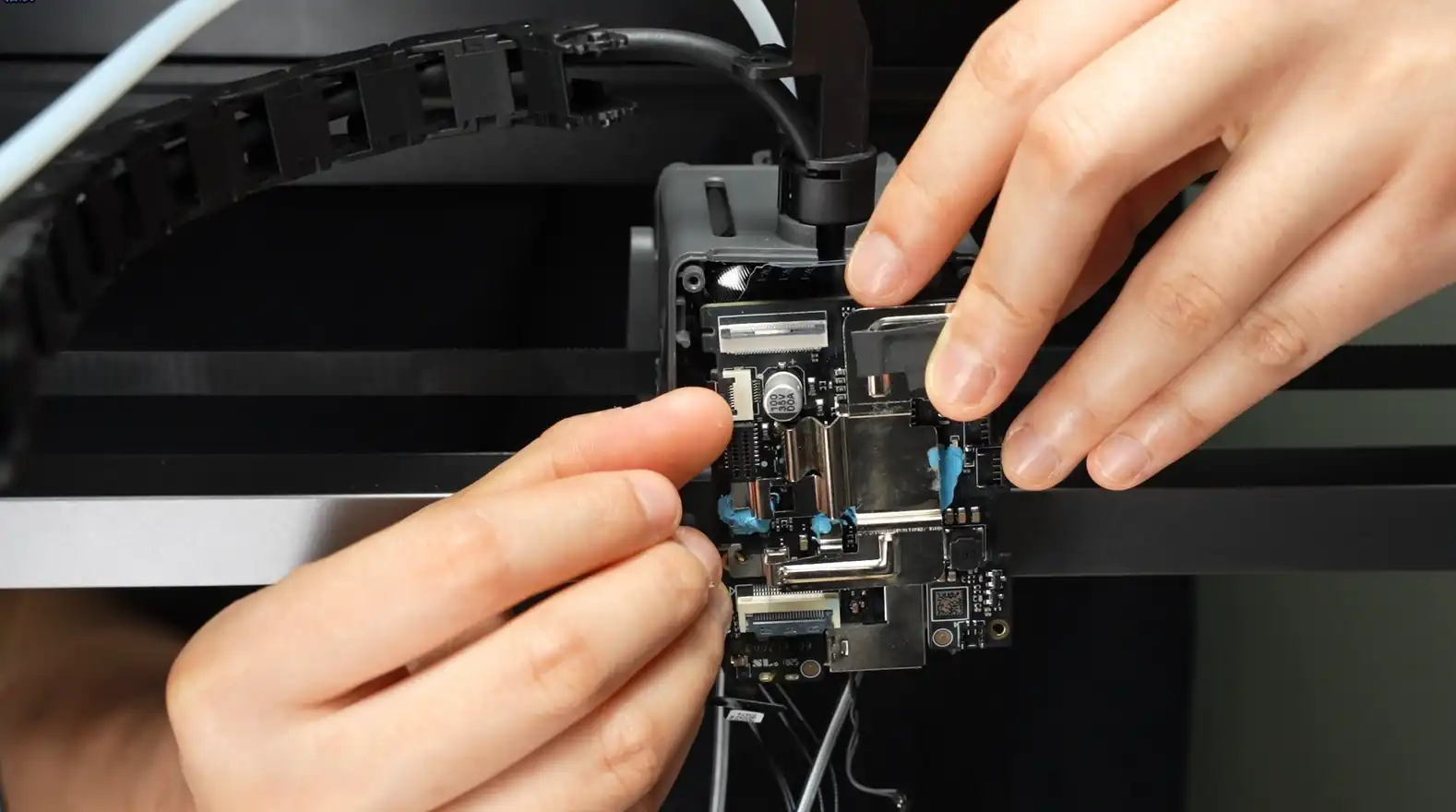

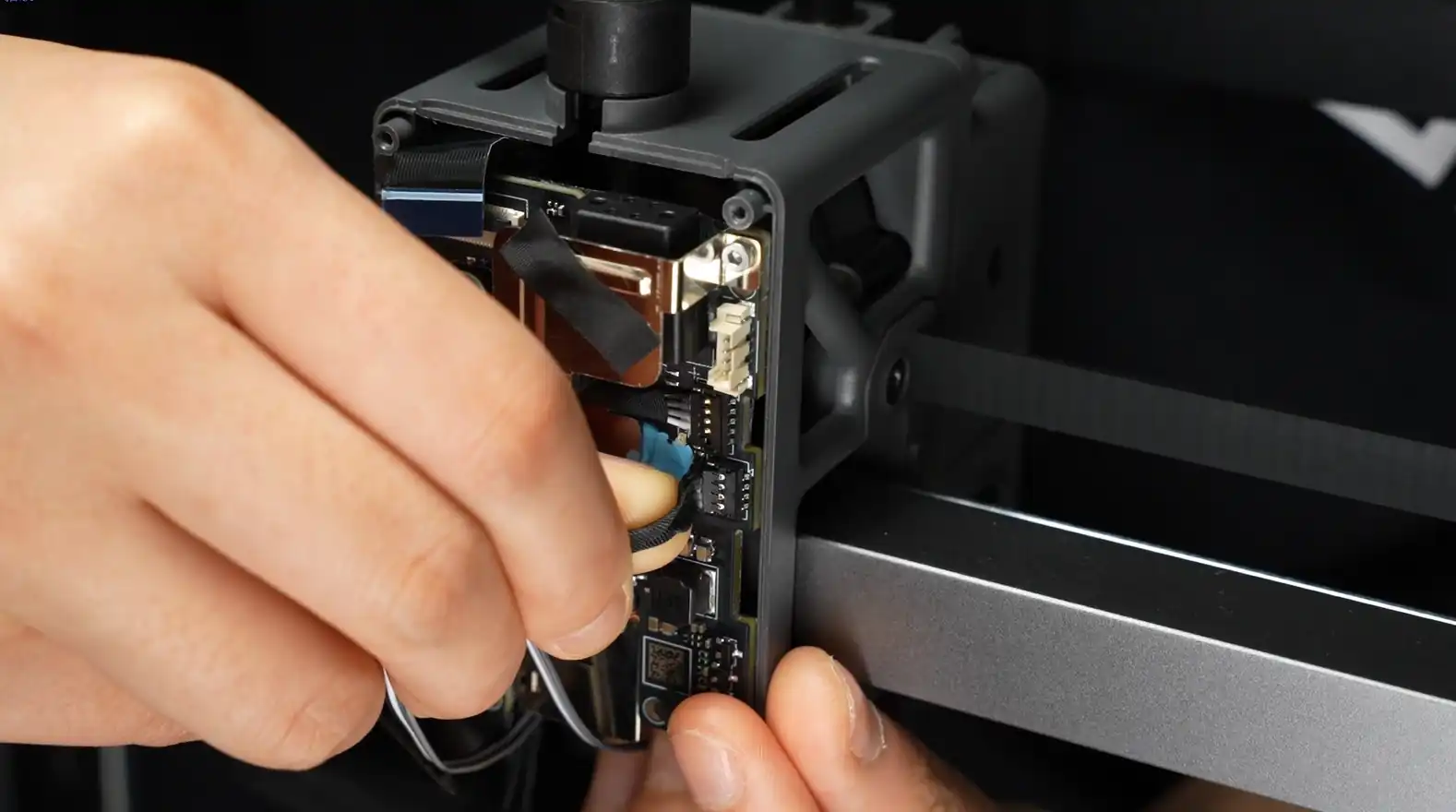

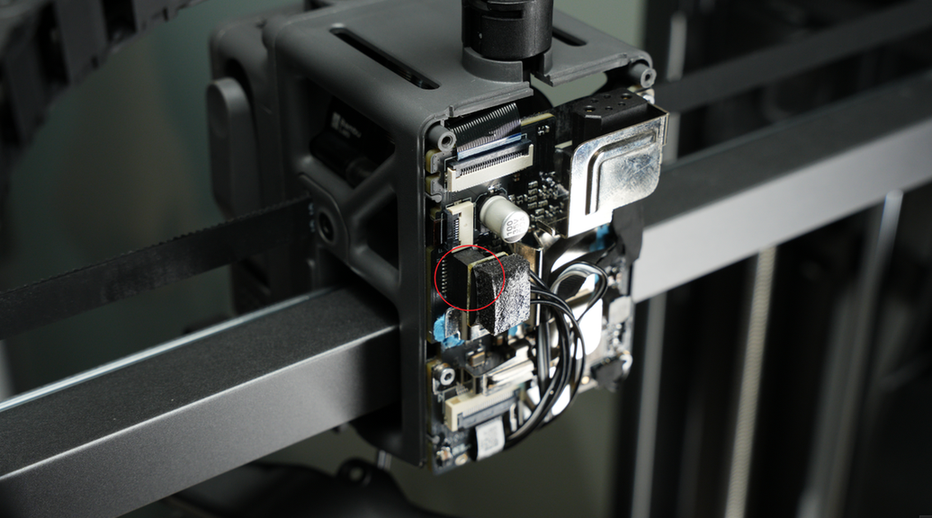

Separe la cinta de acetato del conector del ventilador de capa y guárdela; la necesitará para volver a colocarla durante la instalación.
Sostenga la base y aplique fuerza en dirección perpendicular a la placa de circuito para desconectar los conectores del ventilador de capa y del ventilador del hotend.

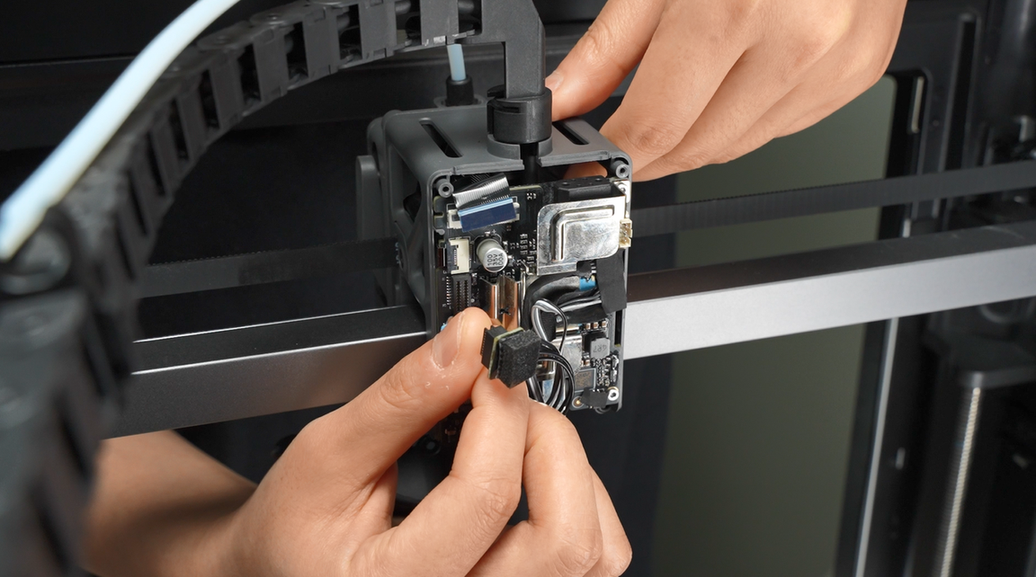

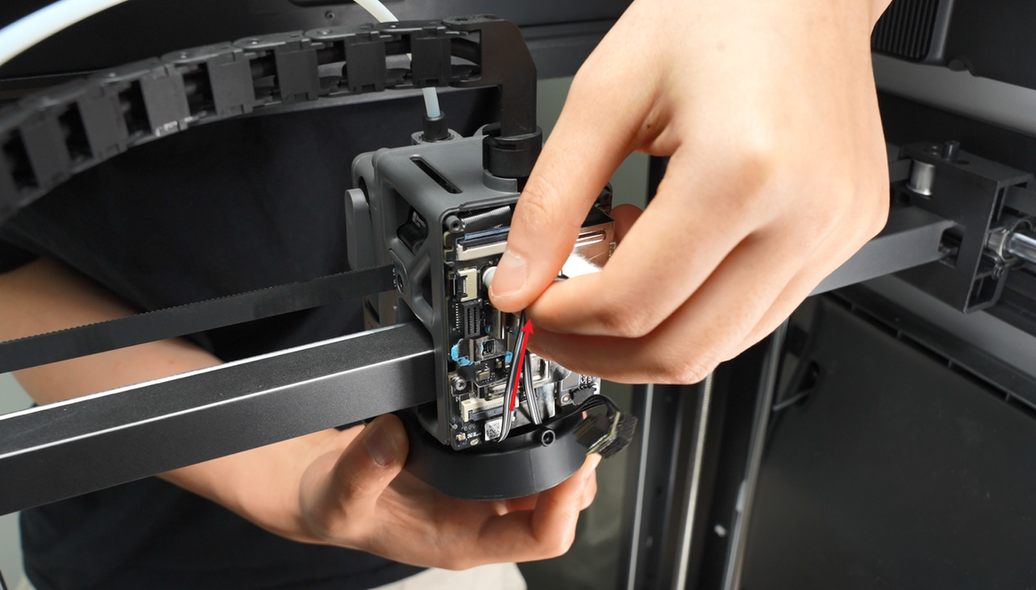

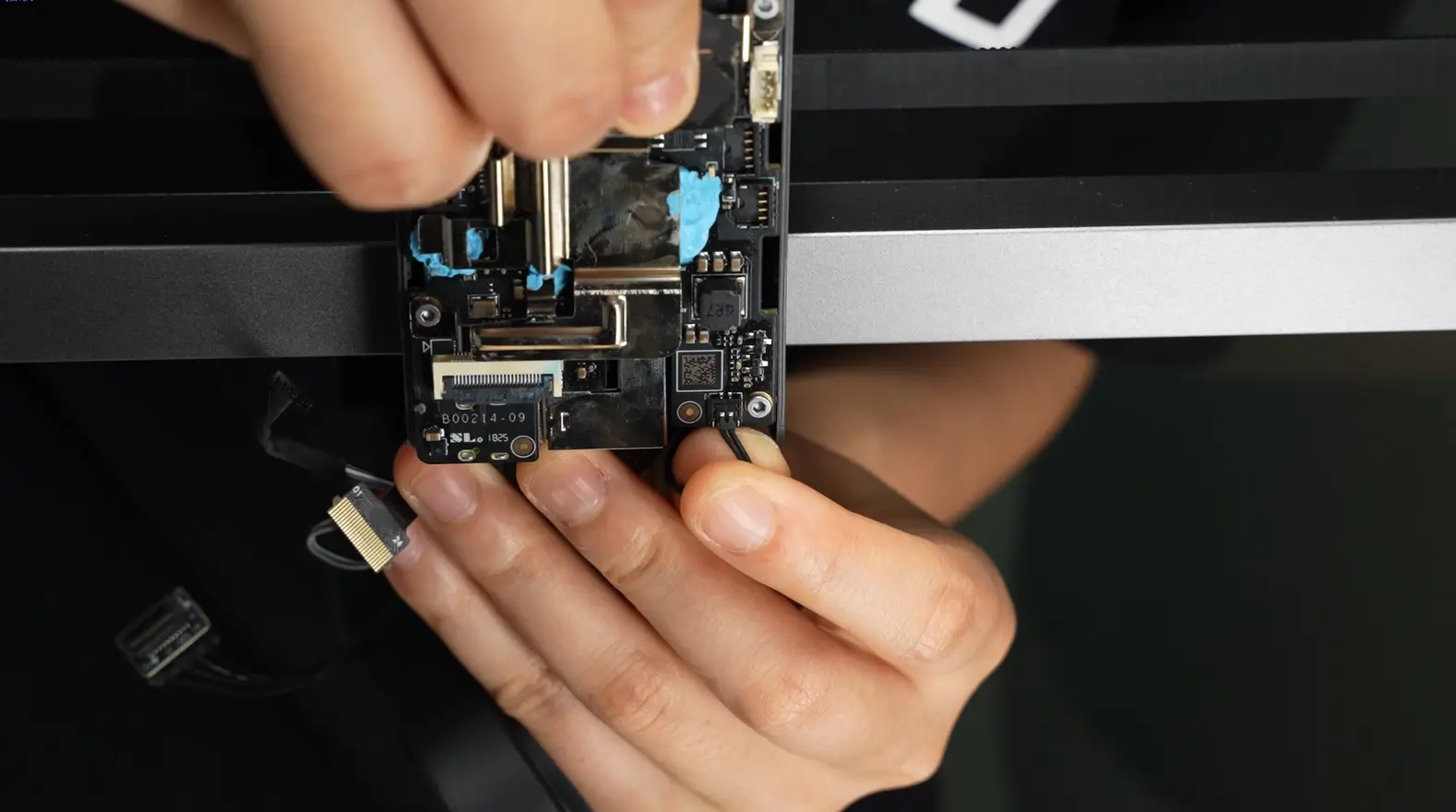

De manera similar, separe la cinta del sensor de corriente de eddy, guárdela y desconecte el conector del sensor de corriente de eddy.
Paso 4: Desenroscar los 3 tornillos de la placa TH

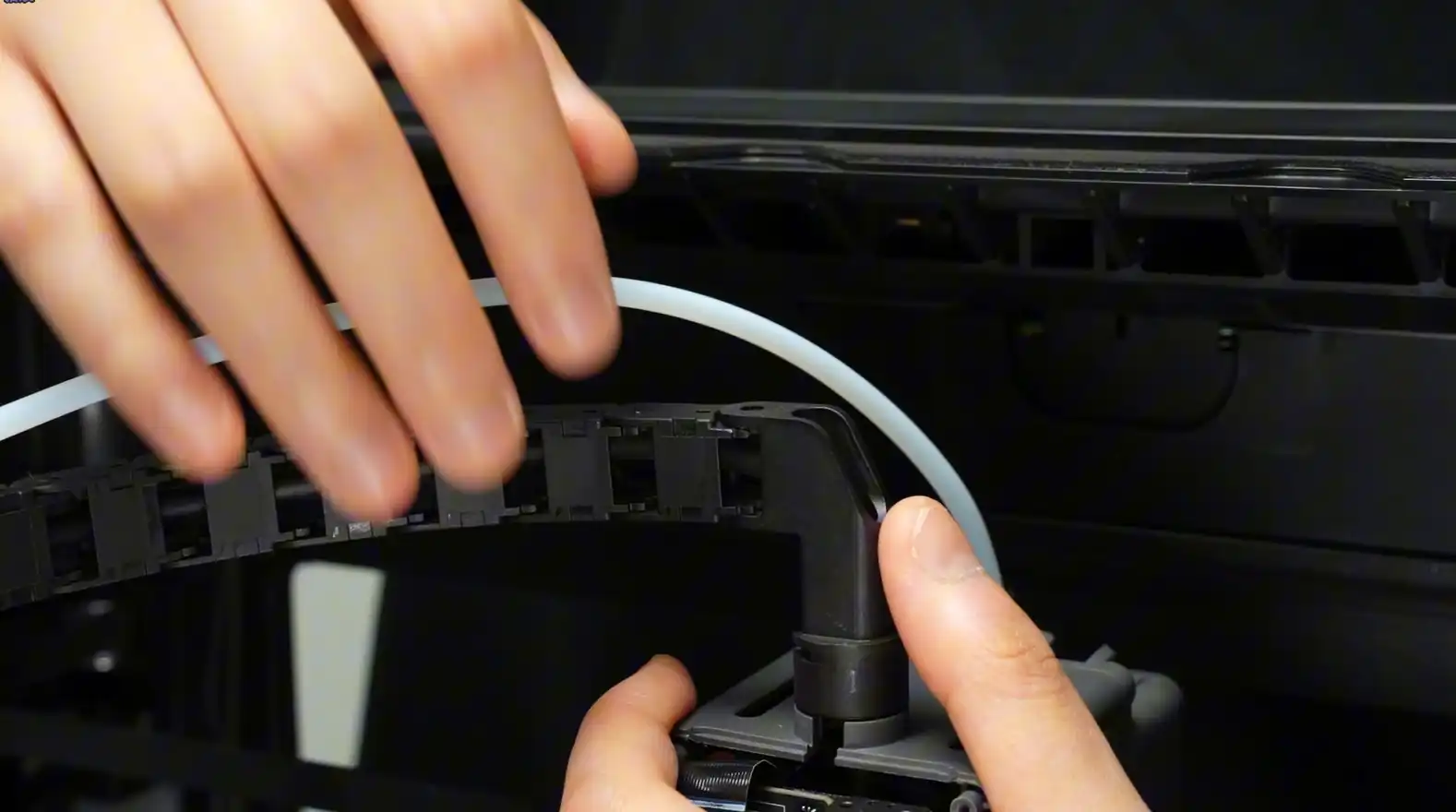

Afloje la sección de la cadena de cables más cercana al soporte en el cabezal.

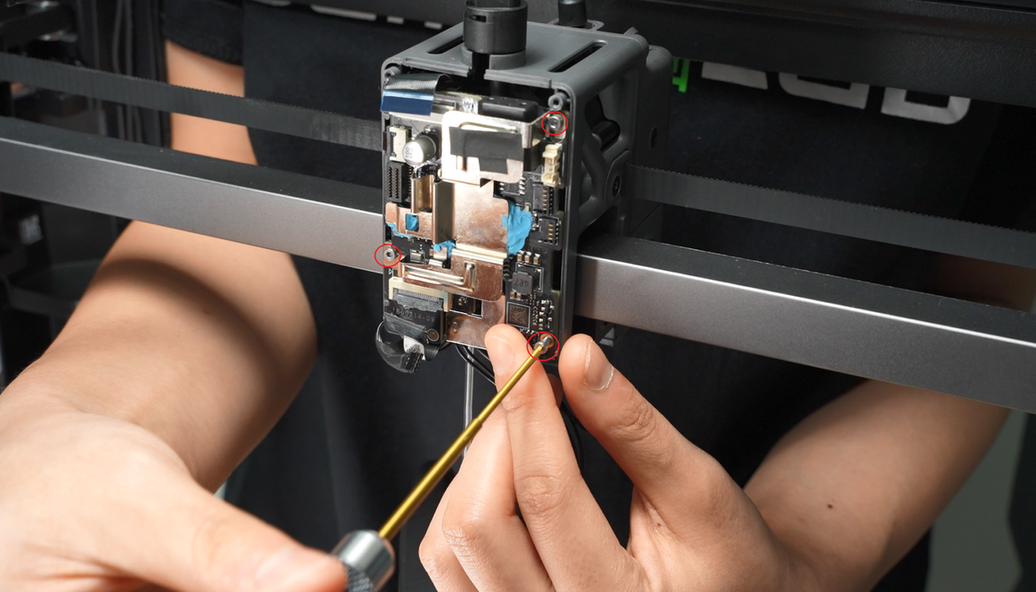

Desenrosque los 3 tornillos de la placa TH;
Paso 5: Desconectar el conector del sensor de filamento y el conector USB-C

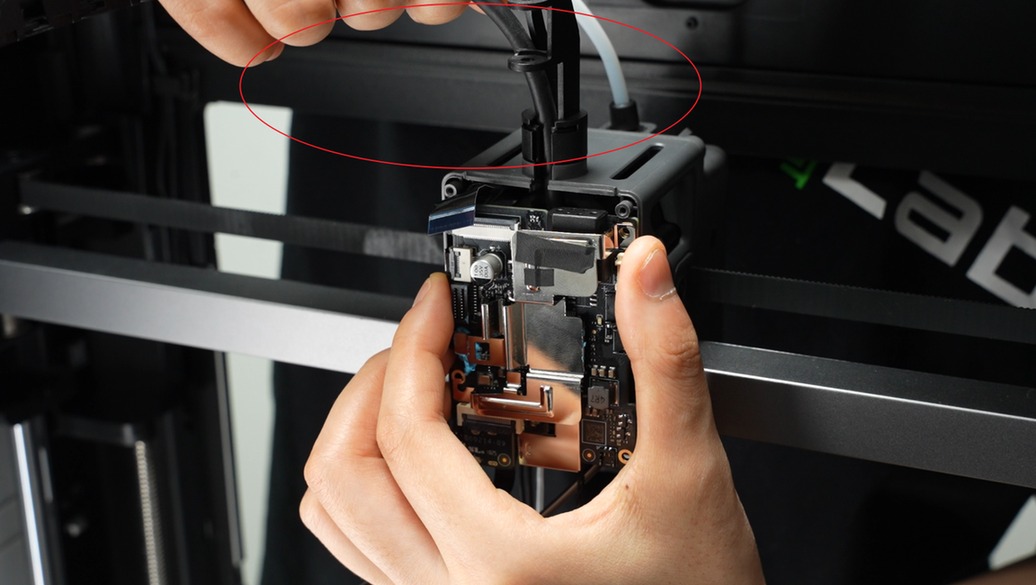

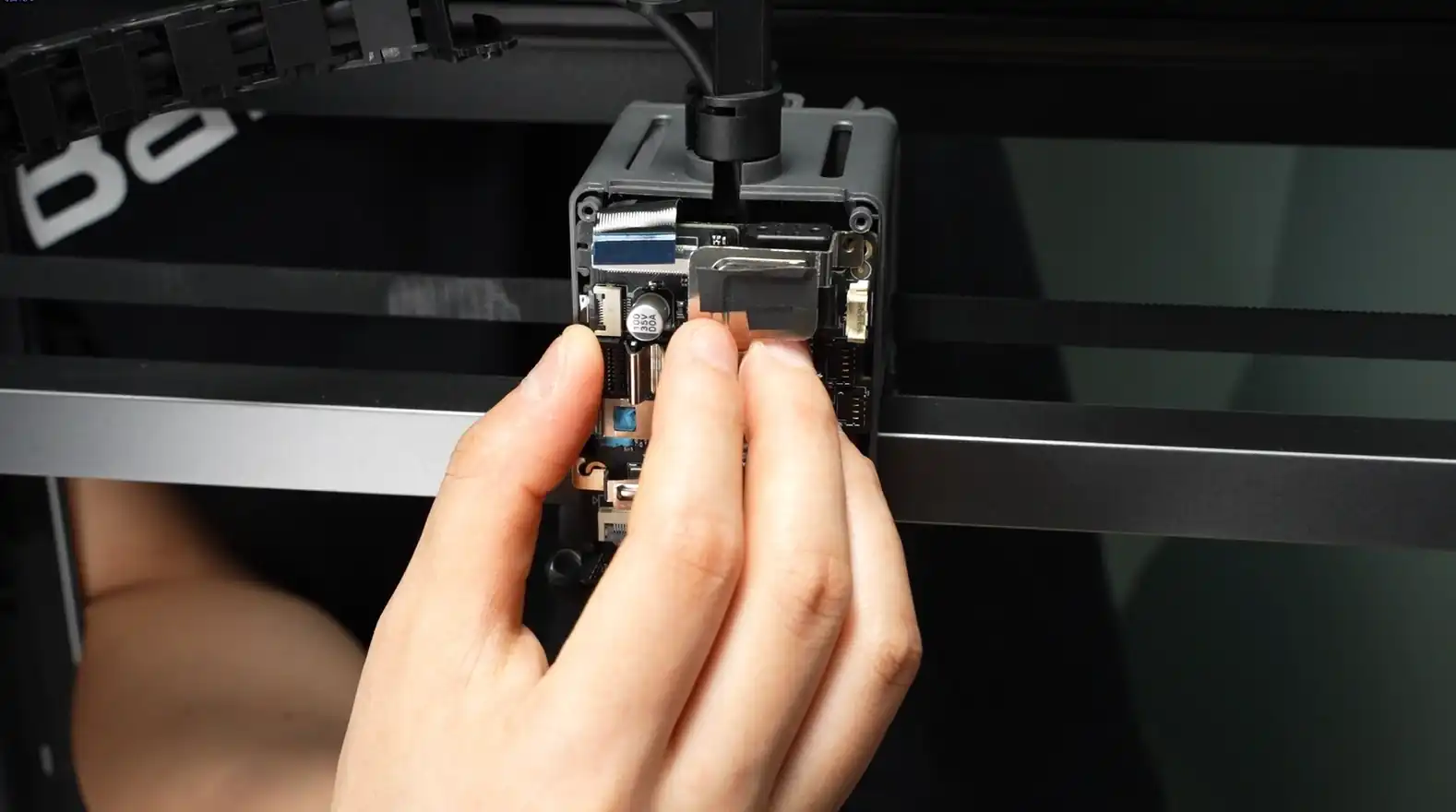

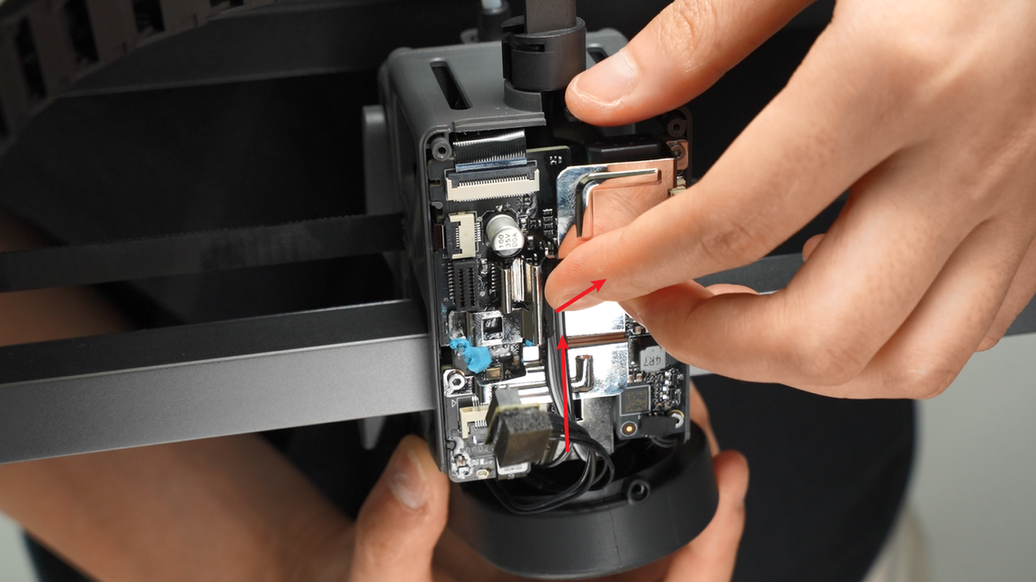

Mueva cuidadosamente la placa TH (sostenga el disipador con los dedos para evitar que se caiga) para crear espacio y desconectar el conector de la placa del sensor de filamento, luego desconéctelo.

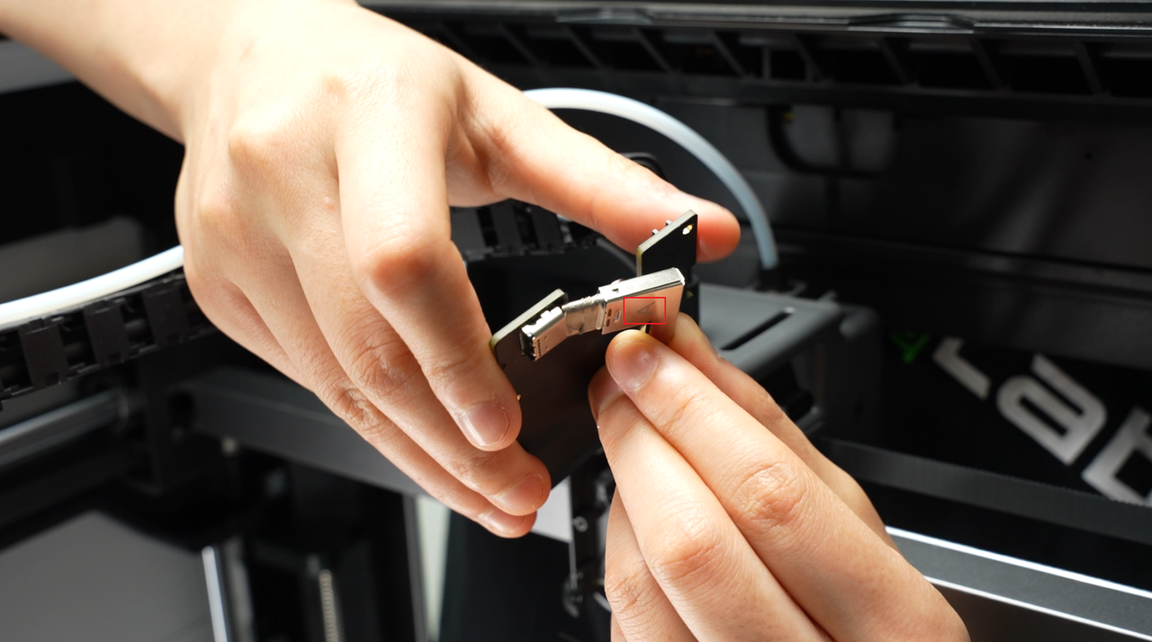

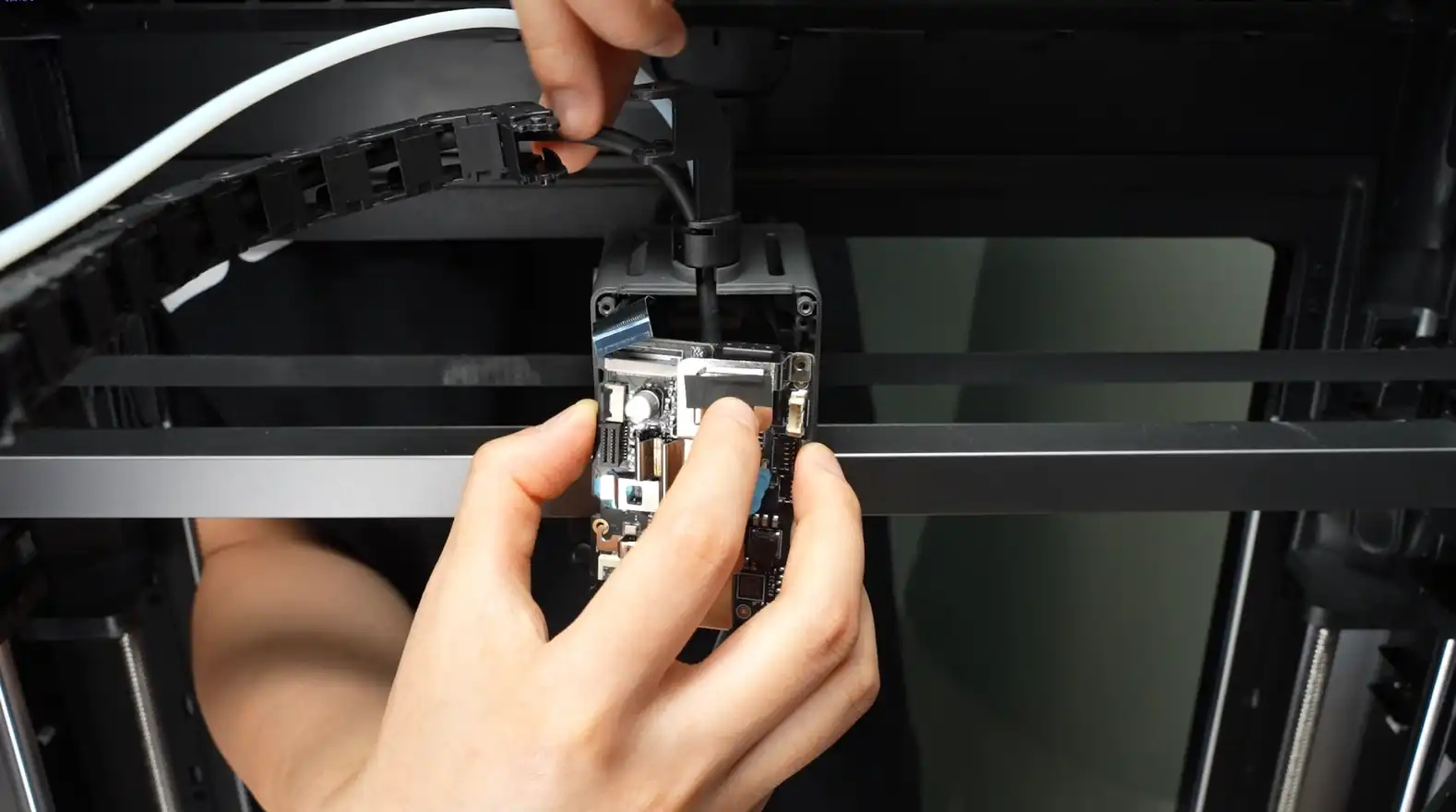

Gire la placa TH y mueva suavemente para extraer el cable USB-C;
Instalar la nueva placa TH
Paso 1: Aplicar grasa térmica en la nueva placa TH

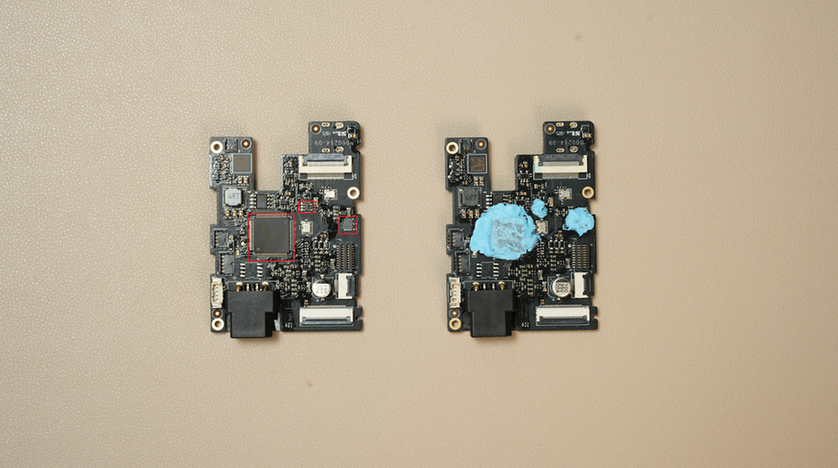

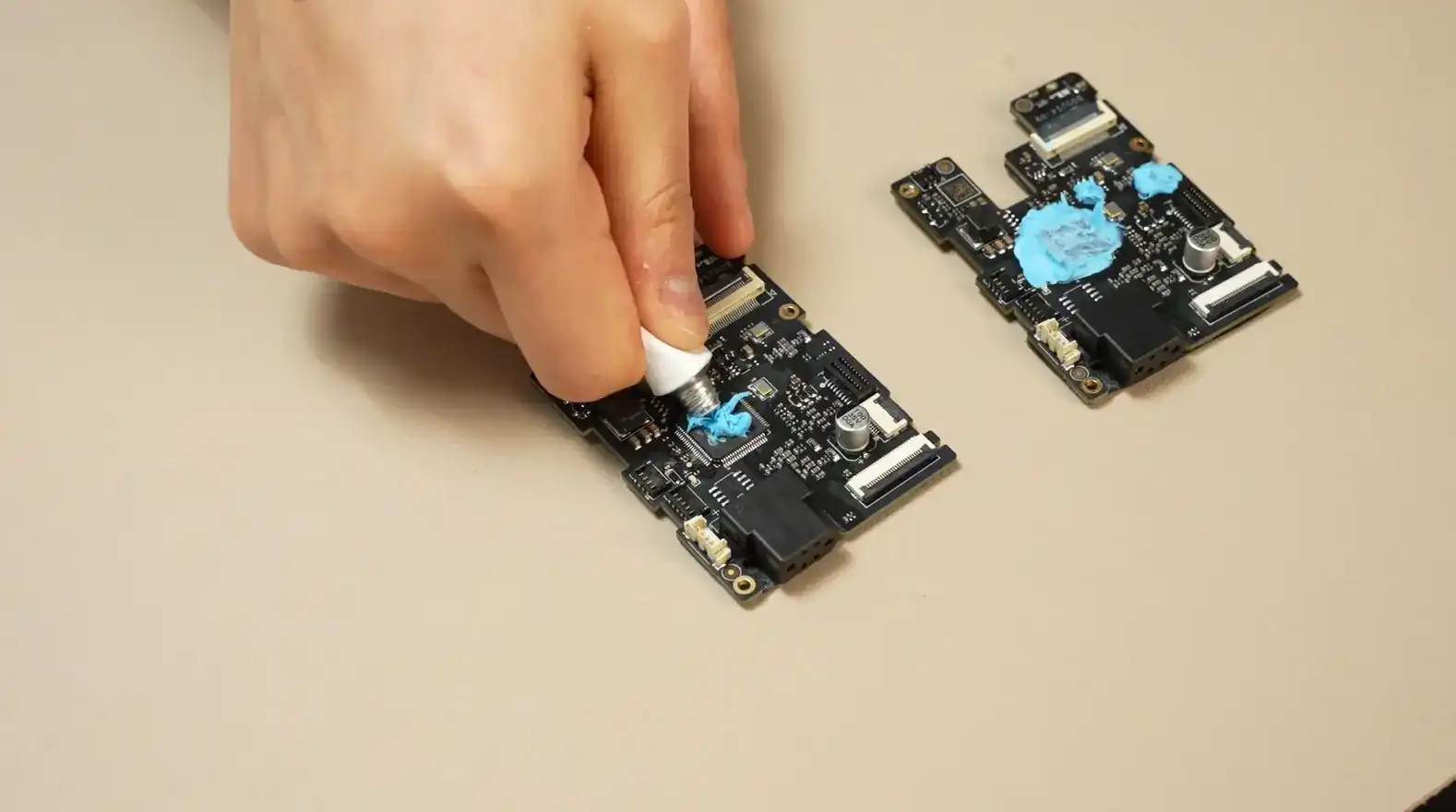

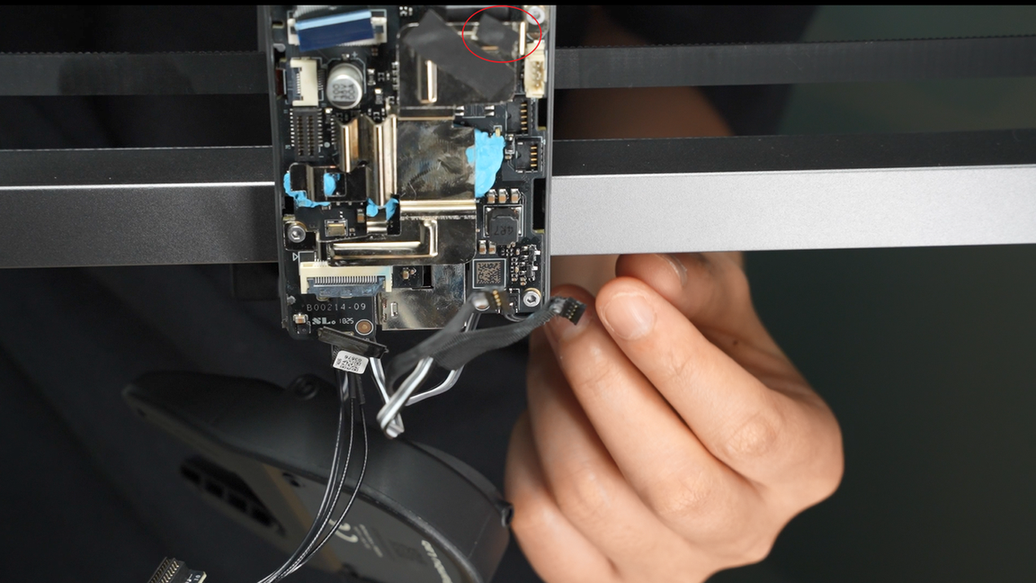

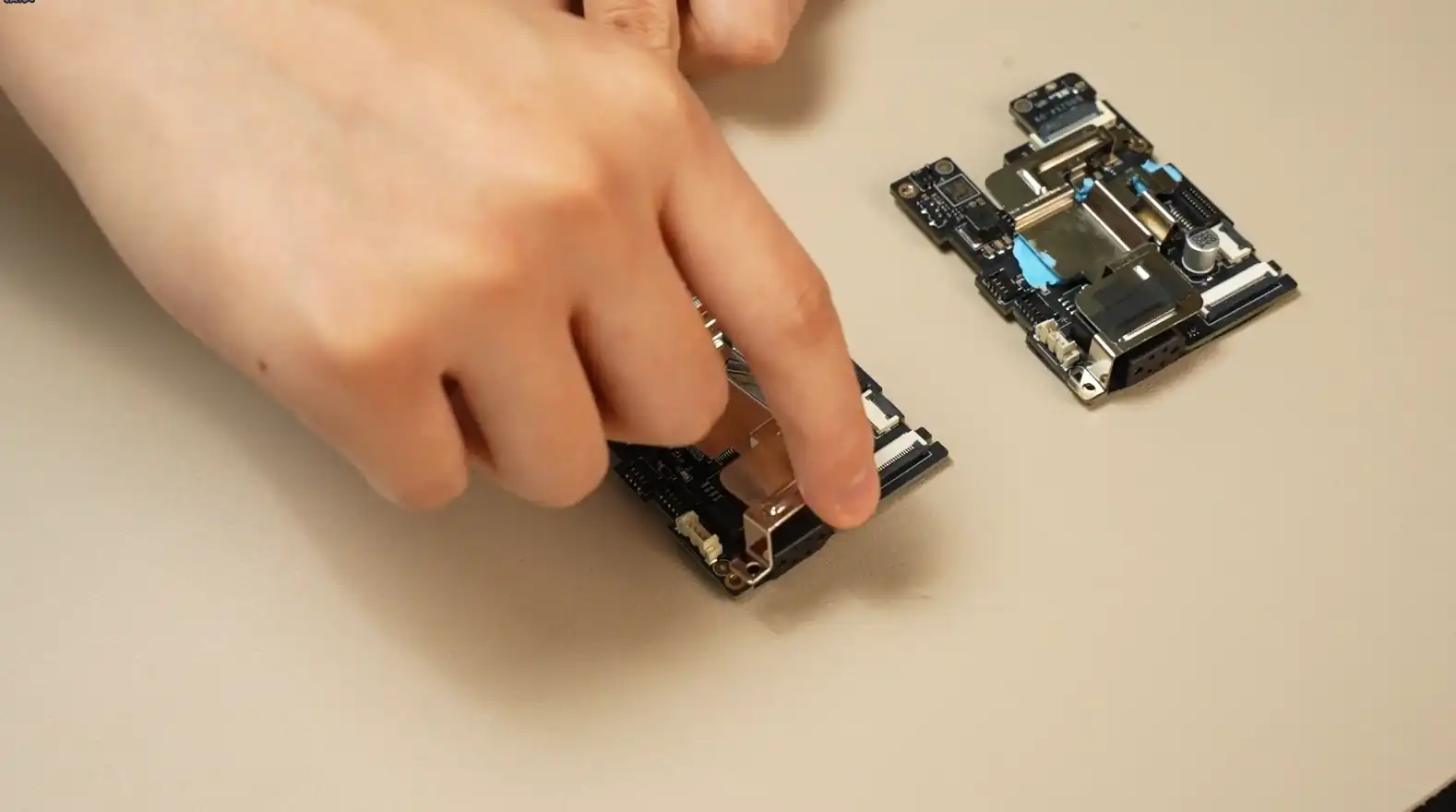

Como se muestra en la imagen, aplique grasa térmica en los componentes electrónicos de estas 3 áreas de la nueva placa TH, y presione la grasa térmica con el disipador. Realice la operación con cuidado y evite que la grasa térmica caiga en los conectores o enclavamientos; para una vista clara de las posiciones de aplicación, también puede comparar con la placa TH antigua.
Paso 2: Conectar el conector del sensor de filamento y el conector USB-C

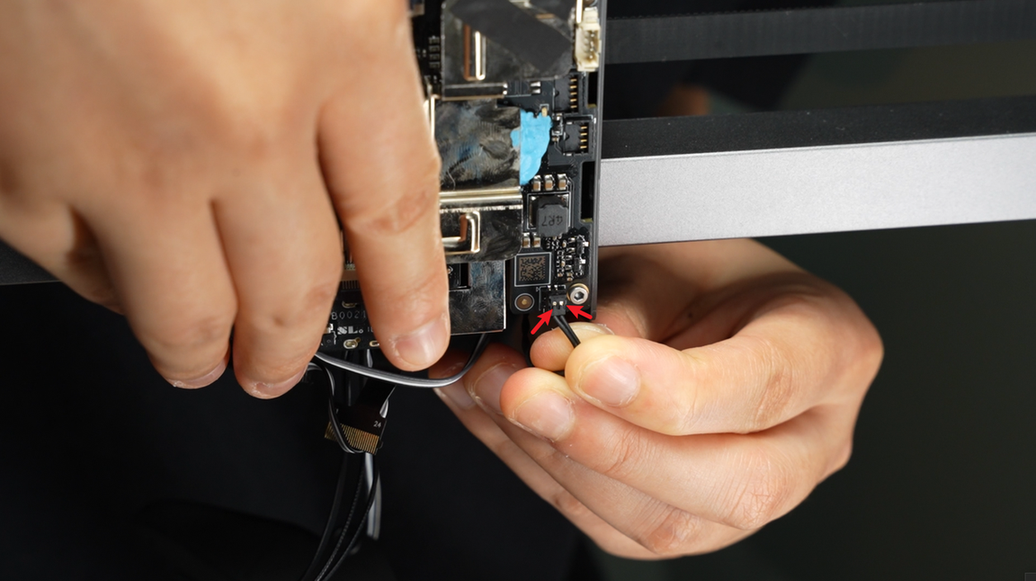

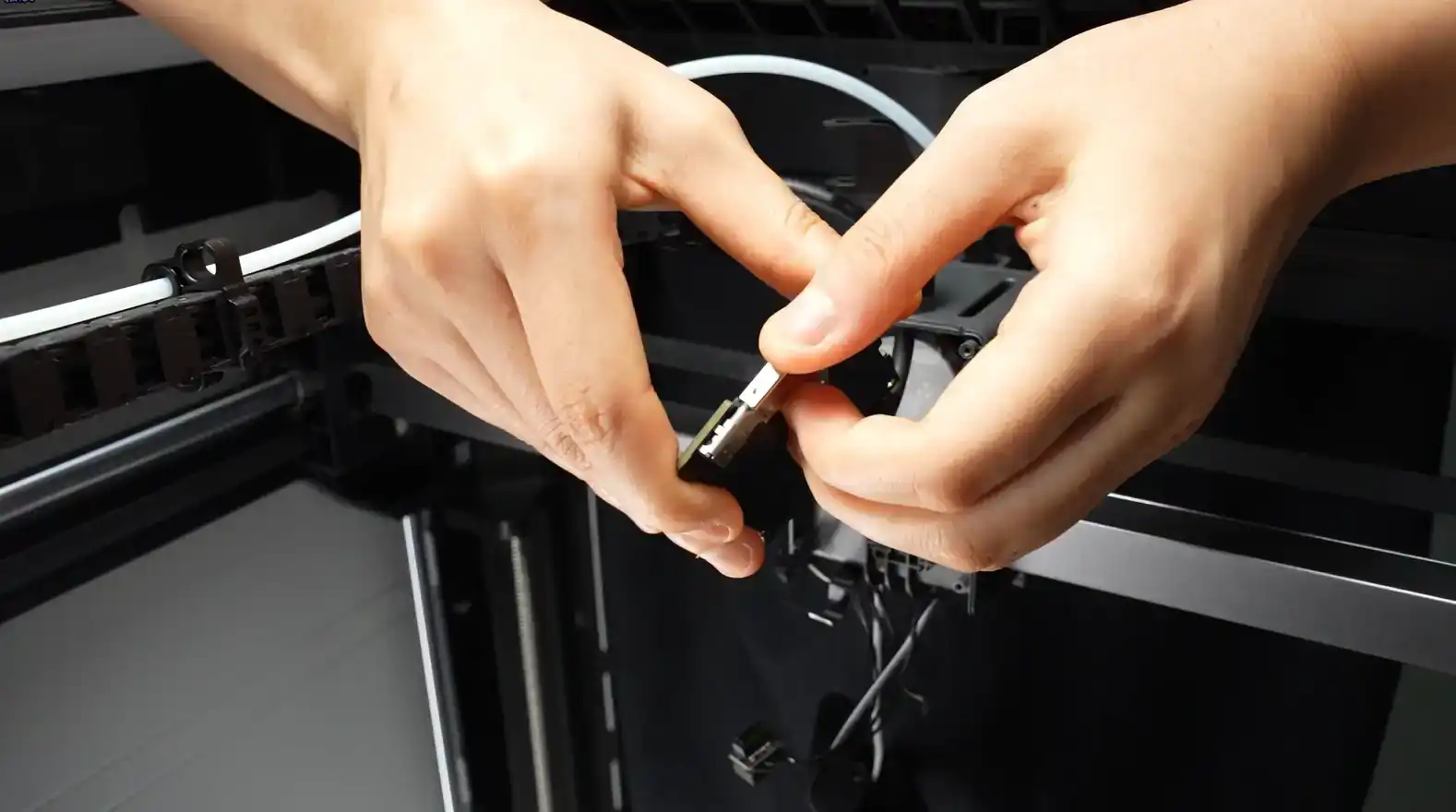

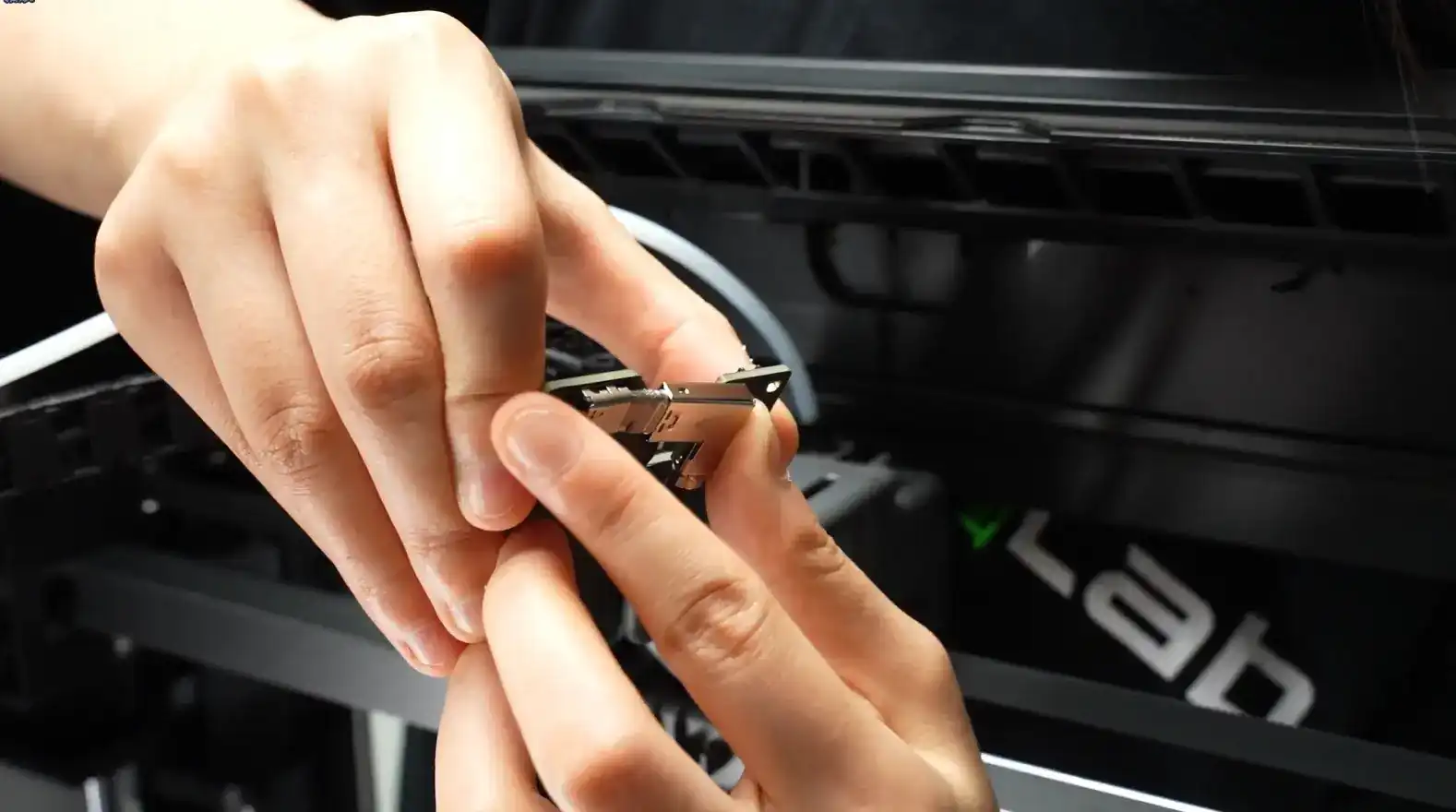

Con la letra A orientada hacia la parte trasera de la placa TH, mueva suavemente y empuje el cable USB-C hasta que esté completamente insertado (sentirá resistencia cuando esté totalmente insertado).

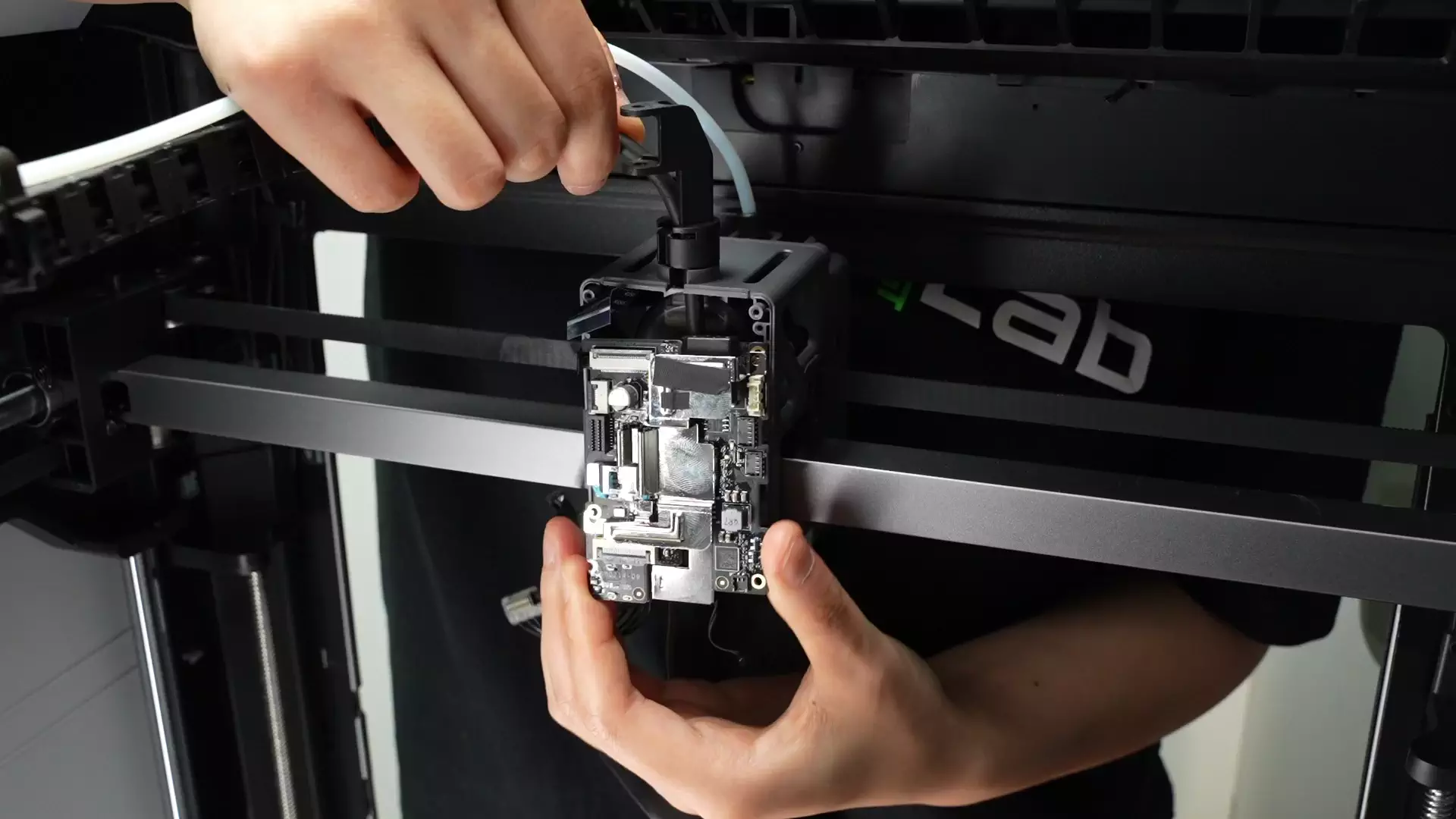

Gire la placa TH (sostenga el disipador con los dedos para evitar que se caiga), tire del cable USB-C hacia arriba para posicionar el conector de la placa del sensor de filamento a una altura adecuada, y inserte el conector.
Paso 3: Fijar los 3 tornillos de la placa TH

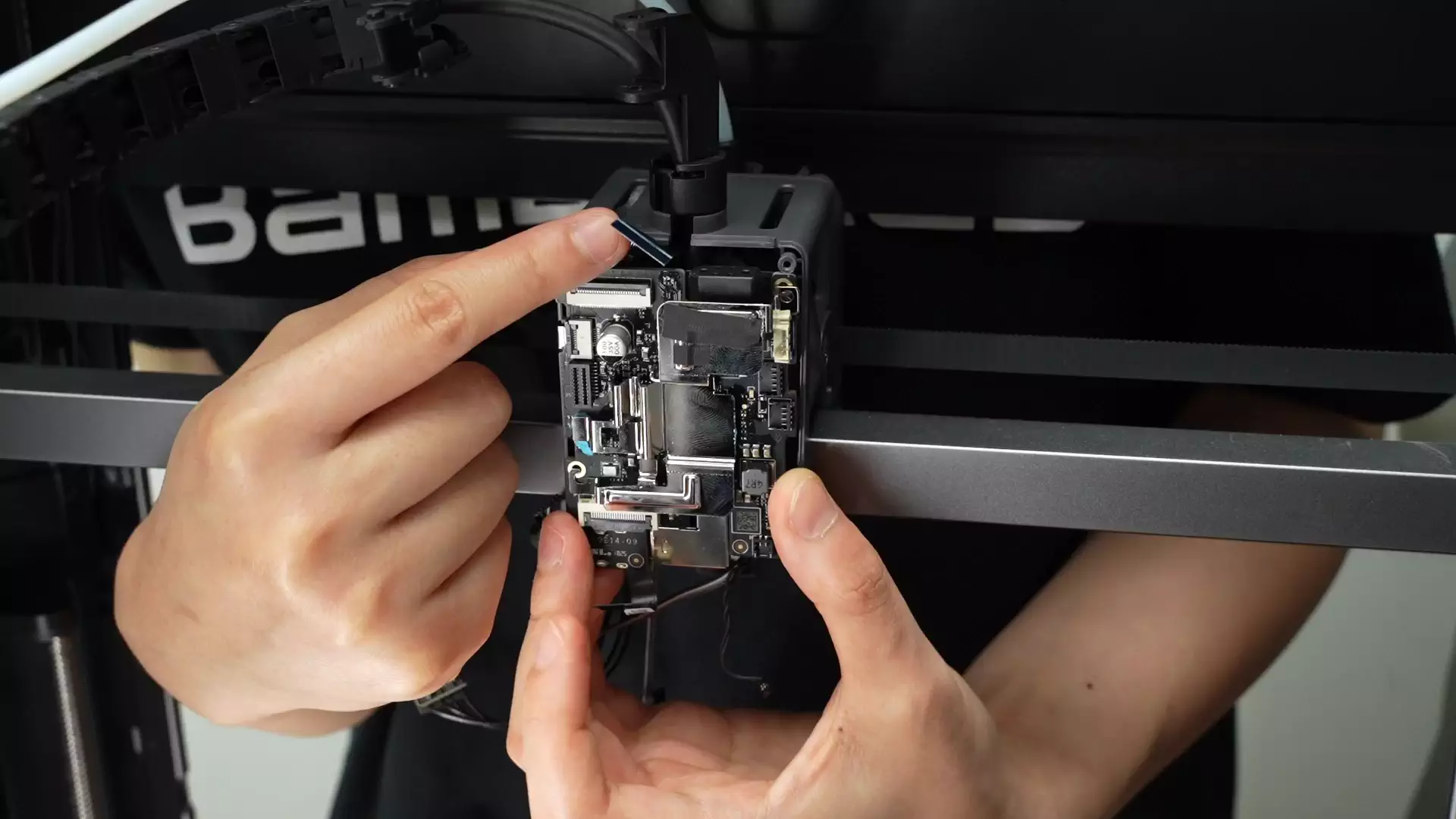

Después de verificar que los otros 5 conectores no estén presionados, alinee con los agujeros de los tornillos y fije los 3 tornillos.
Si es difícil alinear los agujeros de los tornillos, tire suavemente del cable USB-C hacia arriba para evitar que la longitud excesiva interfiera con la alineación.

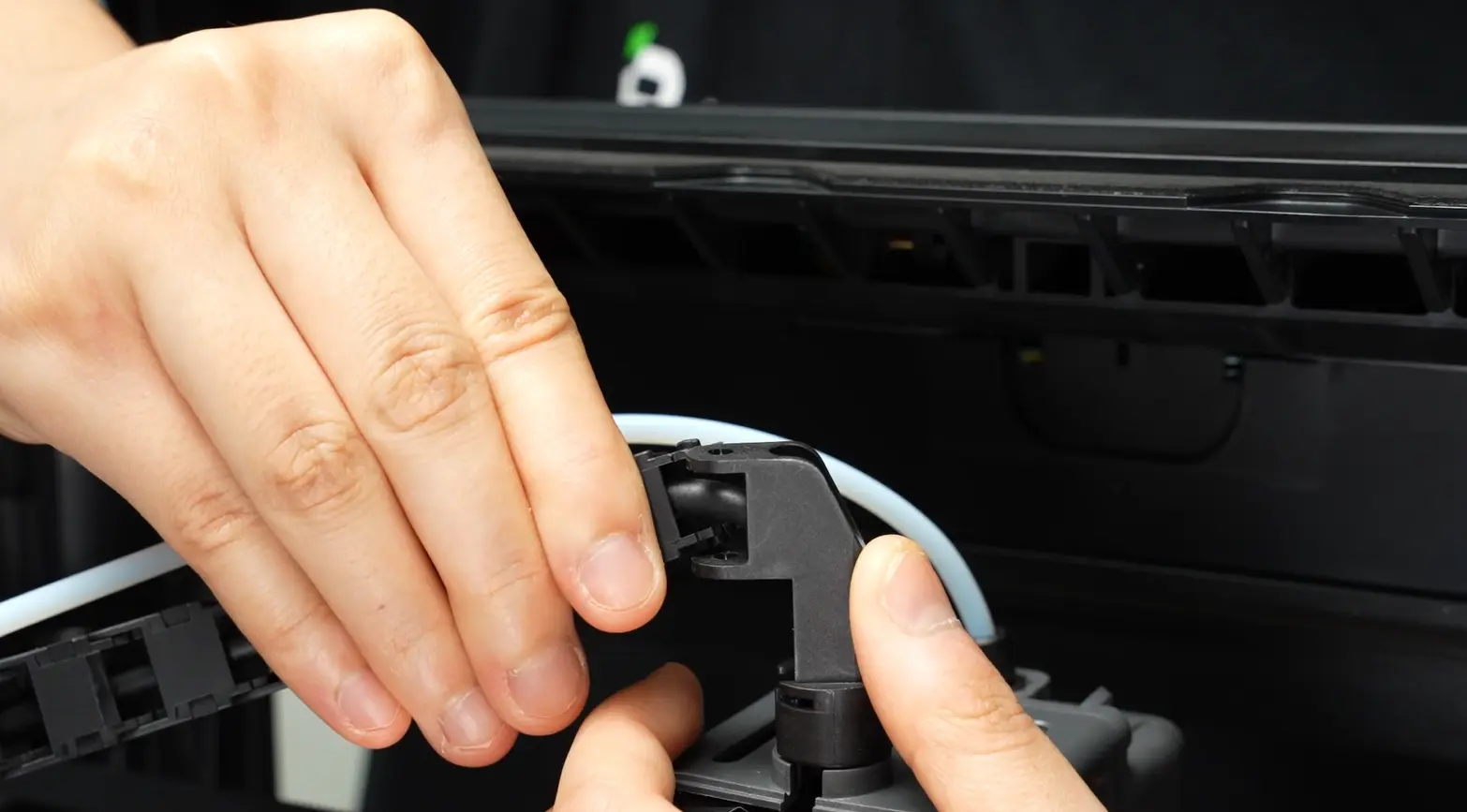

Vuelva a instalar el soporte de la cadena de cables.

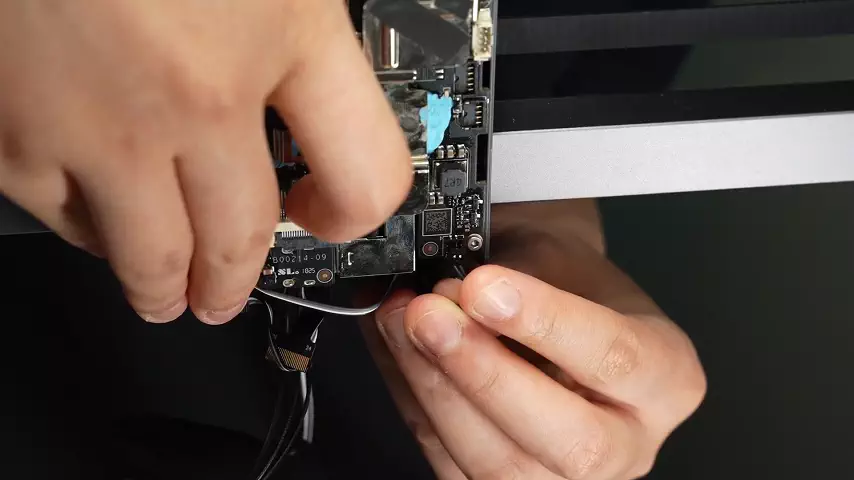

Paso 4: Insertar todos los conectores de la placa TH

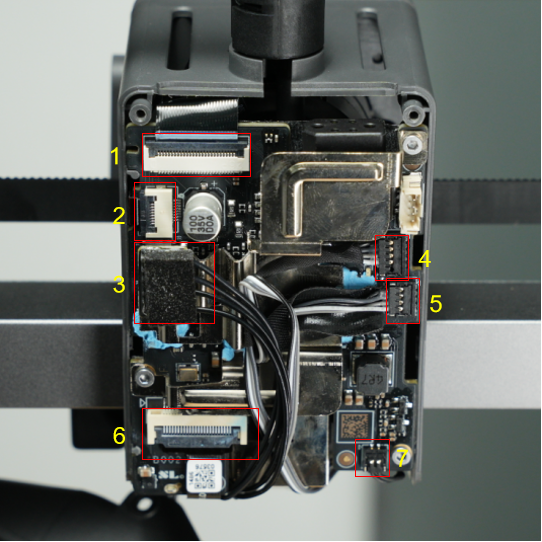

Nota: El conector 4 y el conector 5 corresponden respectivamente al ventilador del hotend y al ventilador de capa. Para evitar conexiones incorrectas, el diseño asegura que el ventilador del hotend tenga 5 pines mientras que el ventilador de capa tiene 4 pines. No conecte incorrectamente ni fuerce su inserción, ya que esto podría dañar los conectores.

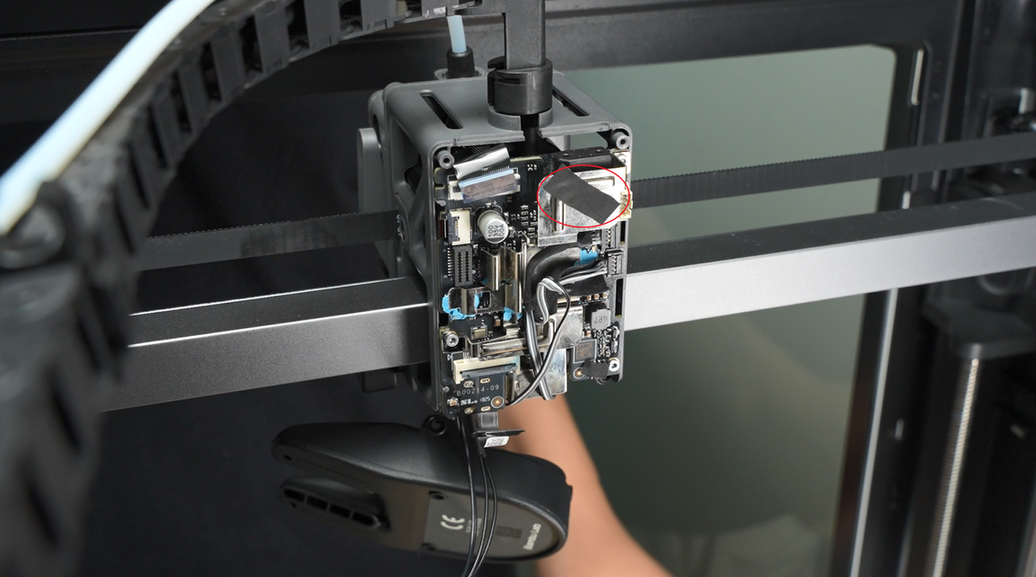

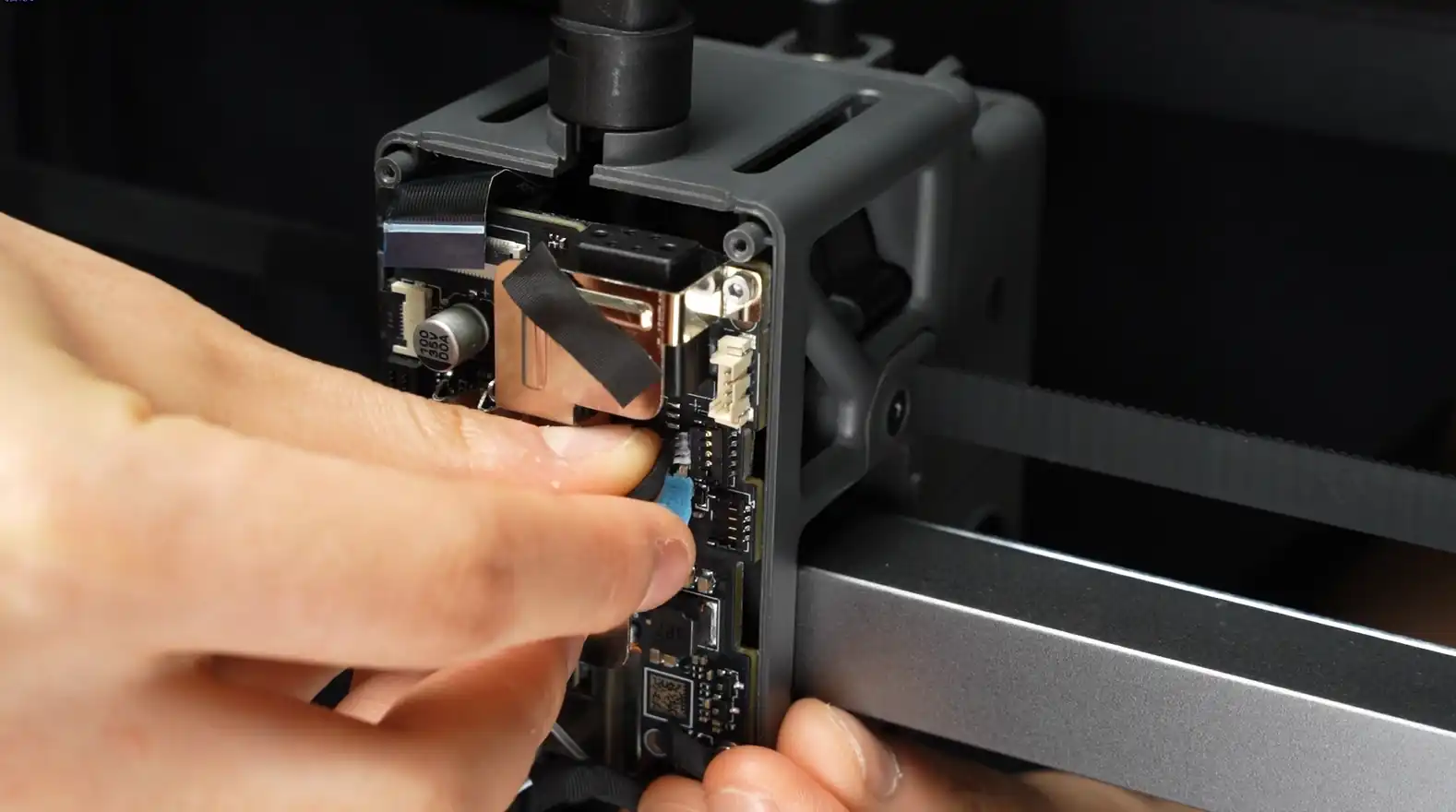

Nota: Al insertar la bobina de corriente de eddy y los 2 conectores de ventilador, el lado metálico debe quedar hacia arriba.
Después de insertar completamente los conectores de la cámara del cabezal y el motor del extrusor, las pestañas deben quedar planas y las líneas indicadoras deben estar horizontales.

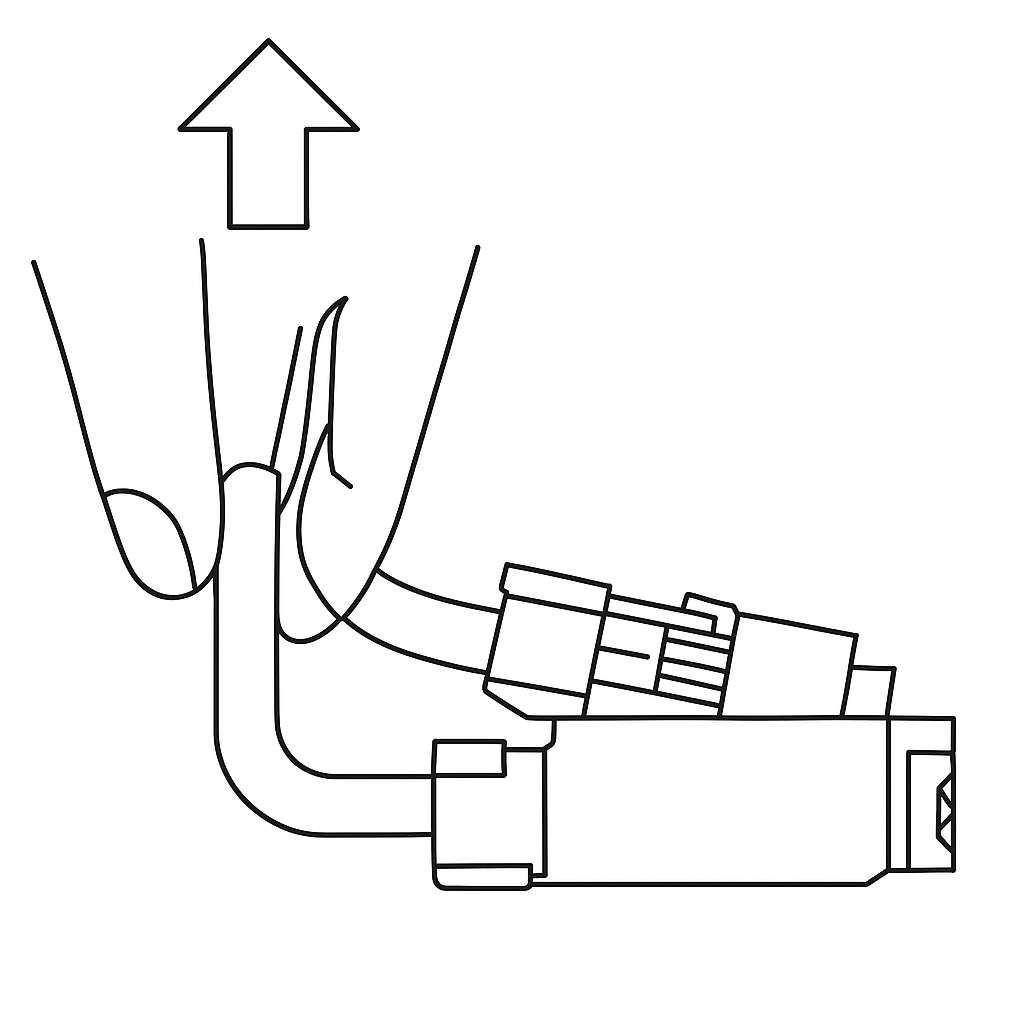

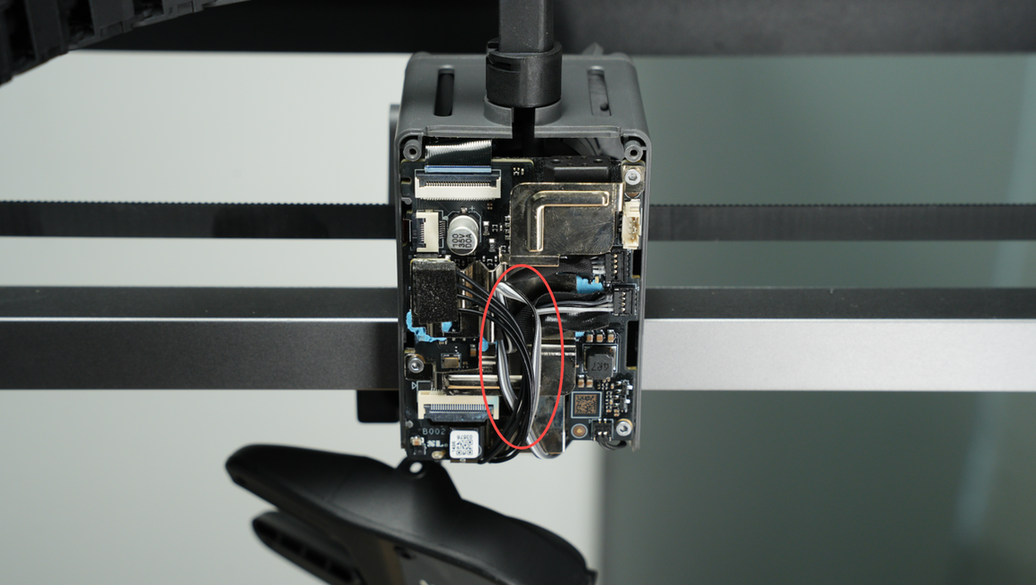

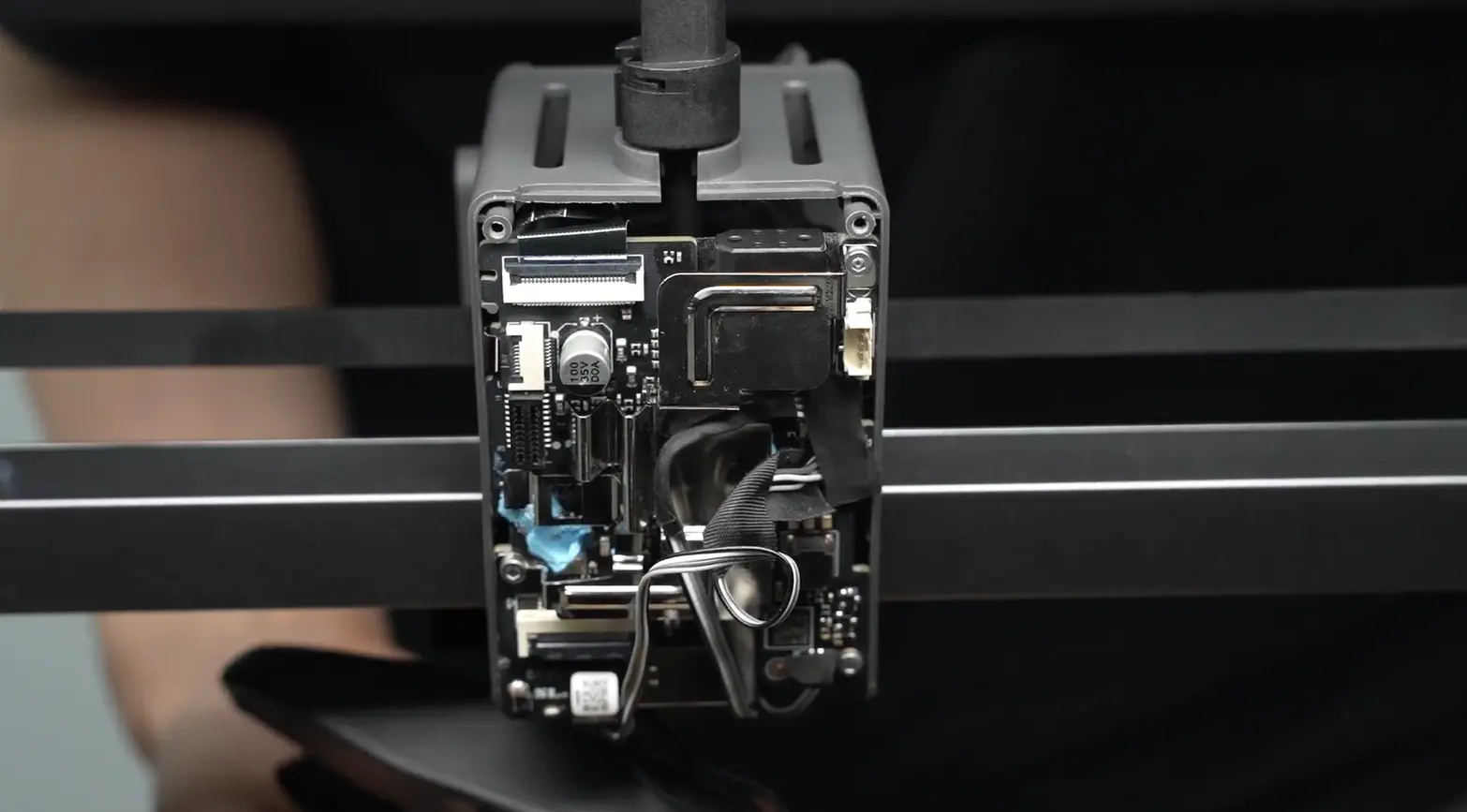

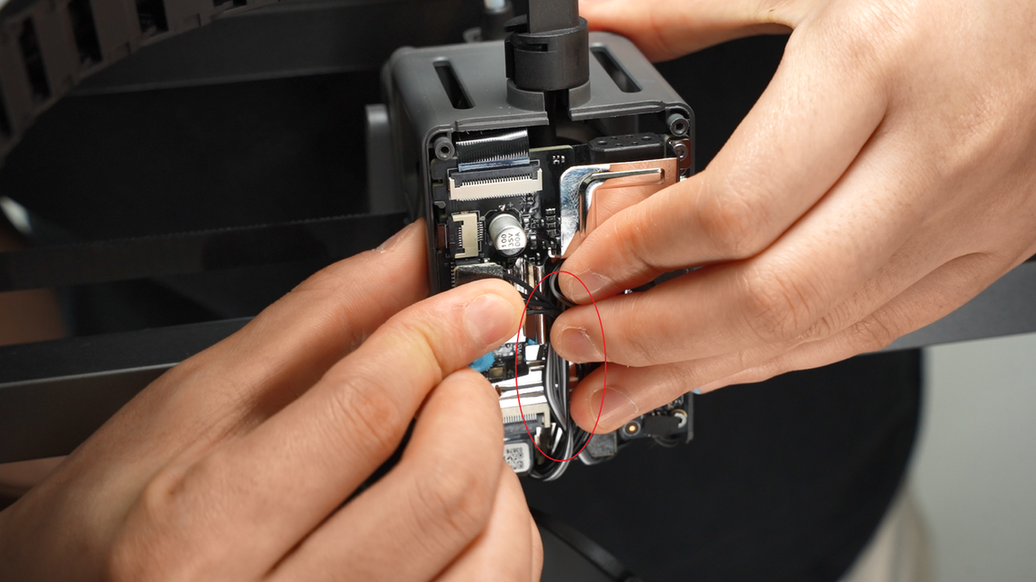

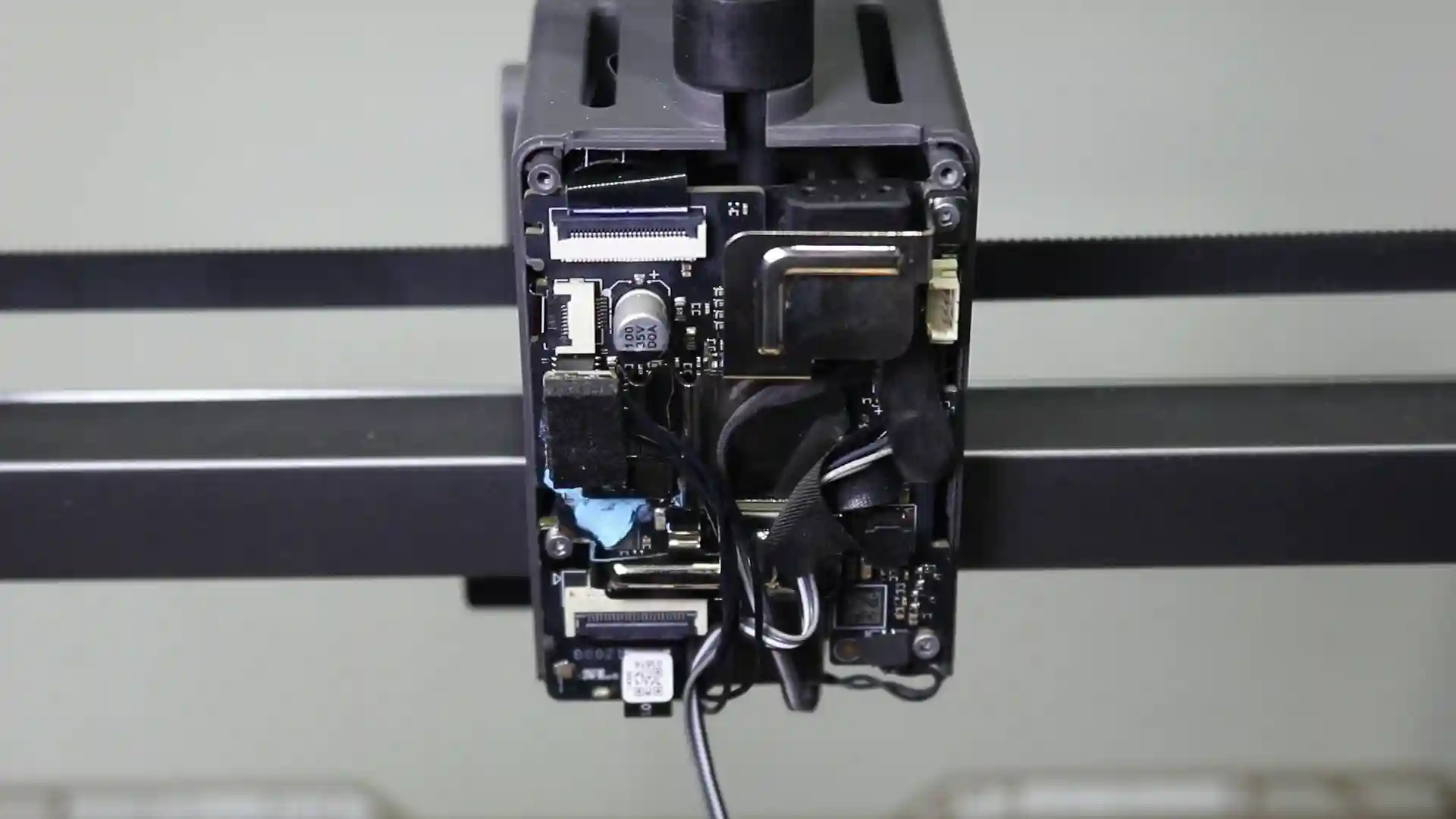

Prealinee los agujeros de los tornillos del ventilador, organice el cable del ventilador en la placa TH, tire hacia arriba y doble el cable excedente para evitar que quede aplastado por la carcasa del ventilador o la cubierta trasera del cabezal, lo que podría causar fallos en el ventilador.
Después de organizar los cables, inserte el conector del montaje de calentamiento del hotend y use el conector y el cable del montaje de calentamiento del hotend para presionar el cable del ventilador de capa.
Al insertar el montaje de calentamiento del hotend, asegúrese de que esté alineado con los agujeros y no esté desalineado.
Paso 5: Instalar la cubierta trasera del cabezal

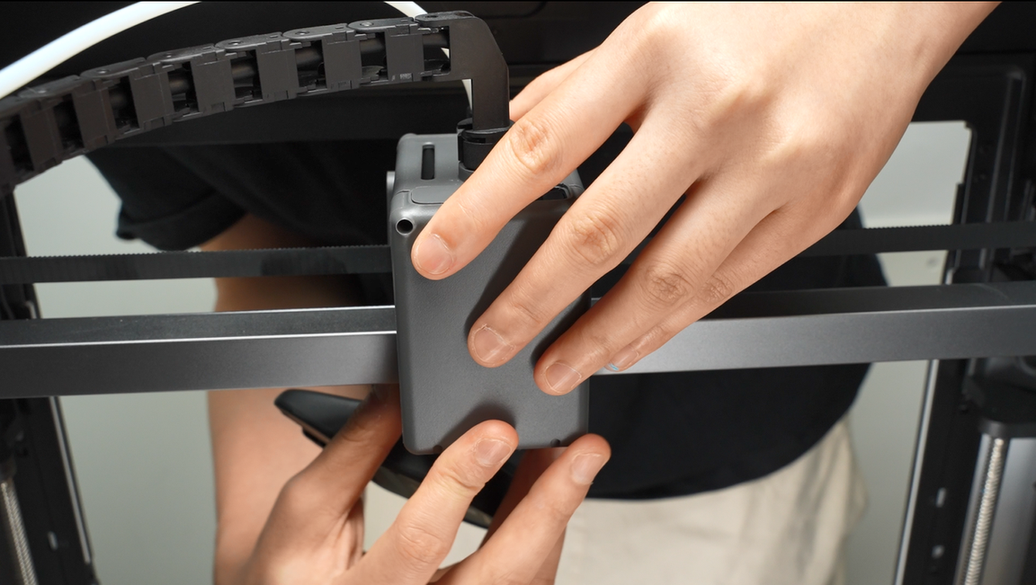

Instale la cubierta trasera del cabezal;
Después de la instalación, verifique que el cable del ventilador de capa esté en la ranura dedicada para evitar que quede comprimido por el marco de la cubierta trasera;
Fije los 2 tornillos de fijación de la cubierta trasera.
Paso 6: Instalar el ventilador de capa

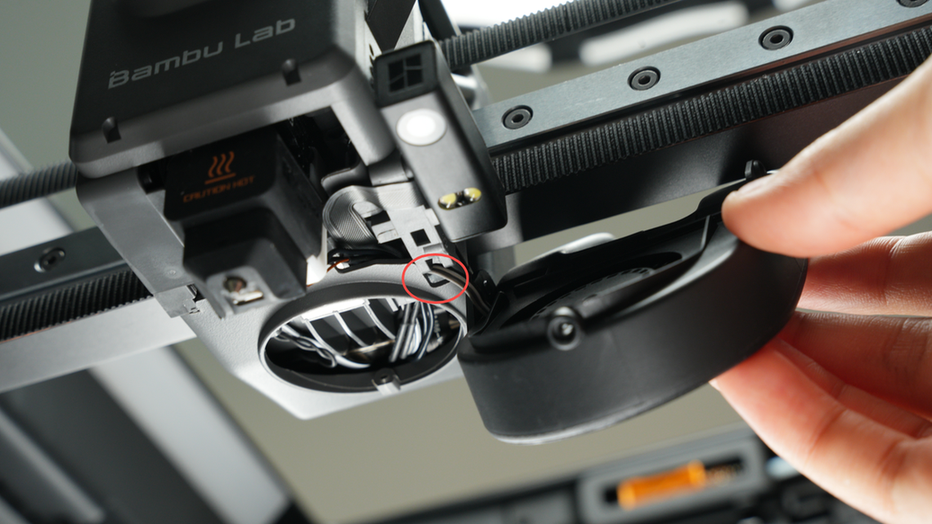

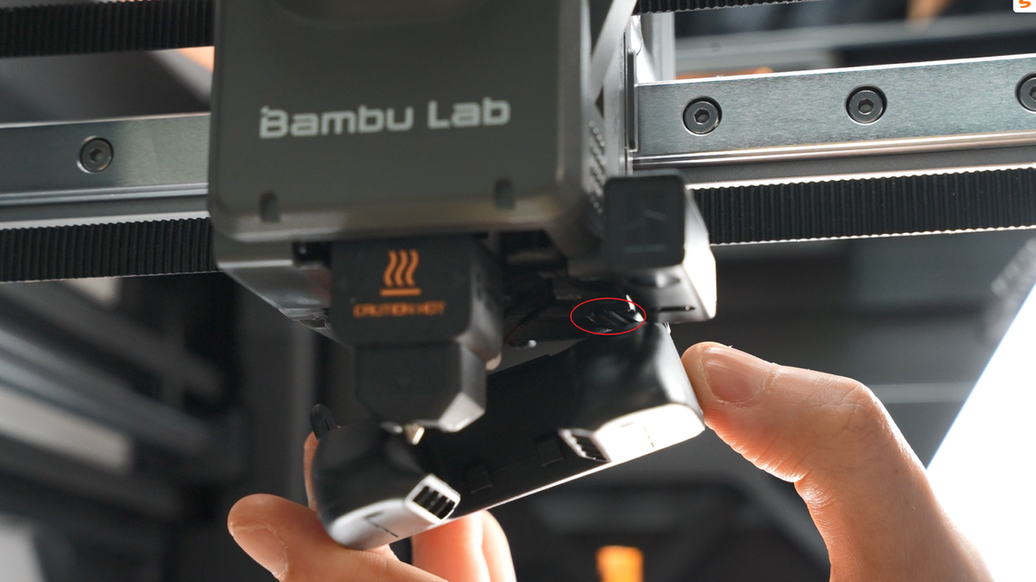

Alinear con los agujeros de tornillo e instalar el ventilador de capa; al sujetar el ventilador, tener cuidado de no presionar el cable del ventilador.
Si el cable es demasiado largo, regresar al paso 1 de la guía de instalación para doblar el cable excedente primero.
Fijar los 3 tornillos para asegurar el ventilador de capa.
Pasos de Calibración Después de la Operación
Se recomienda calibrar la impresora después de completar el reemplazo.
Posibles Problemas y Soluciones
Si encuentra problemas al instalar la nueva placa principal del extrusor, verifique los siguientes problemas potenciales y soluciones:
Temperatura del hotend es 0℃
Verificar el conector del conjunto de calentamiento del hotend para asegurar que esté insertado correctamente, como en el paso 3, y reconectar todos los cables.
Asegurar que todos los cables estén alineados con la placa TH.
Si el problema persiste, es posible que el alambre del termistor (alambre blanco) esté dañado.
Hotend No Puede Calentarse
Verificar el conector del conjunto de calentamiento del hotend para asegurar que esté insertado correctamente, como en el paso 3, y reconectar todos los cables.
Asegurar que todos los cables estén alineados con la placa TH.
Si el problema persiste, es posible que el alambre del calentador (alambre translúcido) esté dañado.
Impresora No Puede Homologarse
Verificar que las clavijas de la bobina de corriente de eddy estén instaladas correctamente en la parte trasera de la placa TH, como en el paso 3, y reconectar todos los cables.
Placa del Sensor de Filamento No Funciona
Verificar que el conector del sensor de filamento esté instalado correctamente en la parte trasera de la placa TH, como en el paso 3, y reconectar todos los cables.
Notas Finales
Esperamos que esta guía haya proporcionado información útil para resolver el problema. Si tiene preguntas sobre este documento, comuníquese con nuestro equipo de atención al cliente, y estaremos felices de responder sus preguntas y brindar asistencia. Haga clic aquí para acceder a Bambu AI, y haga clic aquí para presentar un ticket de servicio.
