Guía Completa de Procedimiento de Actualización H2S a H2C – Parte A

Este documento detalla el proceso completo de operación para actualizar el H2S al H2C. El núcleo de esta actualización consiste en equipar el H2S con el sistema Vortek, permitiendo una actualización avanzada desde boquillas simples a siete boquillas. Principalmente implica reemplazar la cama caliente, el cabezal con el ensamblaje del eje X, la placa AP y la cubierta frontal, además de instalar adicionalmente el ensamblaje de soporte para hotend y el accionador de cierre del hotend por inducción.

La guía completa se divide en dos partes:

• Guía completa de procedimiento para actualizar H2S a H2C – Parte A
• Guía completa de procedimiento para actualizar H2S a H2C – Parte B

Este artículo corresponde a la Parte A de la guía completa de actualización. Se centra en los pasos básicos de instalación, explicando específicamente los procedimientos de instalación de la cama caliente, el cabezal con ensamblaje del eje X y la placa AP.

Kit de actualización H2S-H2C

Actualizar desde H2S a H2C requiere cinco componentes esenciales: cabezal con ensamblaje del eje X, cama caliente, placa AP, soporte para hotend y kit de actualización Vortek. El kit de actualización Vortek incluye un sensor de calibración de desplazamiento de boquilla, tornillos de repuesto de varios tamaños, hotends por inducción, una placa de impresión dedicada y la viga transversal del soporte para hotend por inducción, entre otros accesorios clave.

Al recibir el paquete, recomendamos verificar inmediatamente que todos los materiales estén completos e intactos. Para una lista detallada de accesorios, consulte la wiki dedicada Lista de empaque Vortek (Paquete compatible con H2S).

Dificultad

⭐⭐⭐⭐⭐

Tiempo estimado de reemplazo: 4–5 horas

Preparación

1. Actualización de la versión de firmware

Antes de iniciar el proceso de actualización del dispositivo, asegúrese de que el firmware de la impresora se haya actualizado a la versión 01.02.00.00 o posterior.

Este paso es muy importante; de lo contrario, el proceso de actualización podría fallar e incluso requerir el reemplazo de la placa MC.

2. Registro del dispositivo

Después de recibir el kit de actualización, contacte a Soporte al cliente de Bambu Lab y cargue el número de serie del dispositivo nuevo y el número de serie del dispositivo actual para completar el registro del nuevo dispositivo.

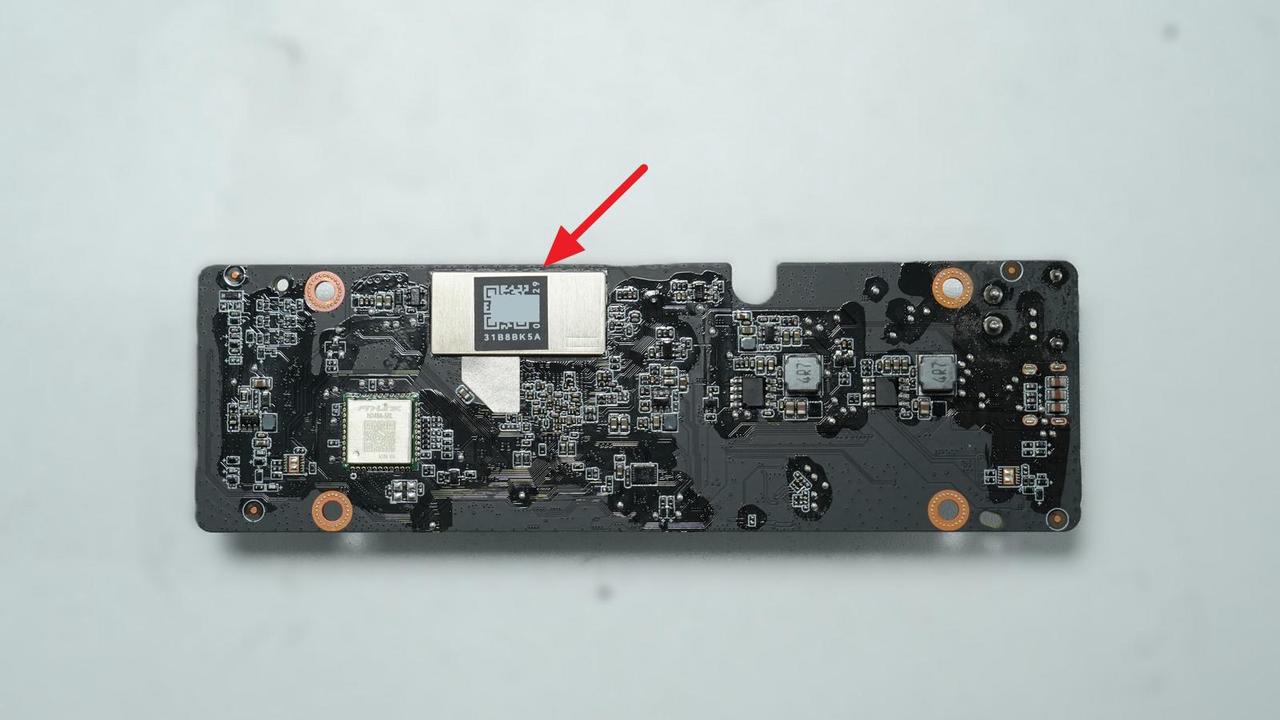

El número de serie del dispositivo nuevo se encuentra en la parte posterior de la placa AP. Debe enviar una foto clara del código QR correspondiente a este número de serie para garantizar que se reconozca correctamente.

El número de serie del dispositivo actual se puede encontrar en la pantalla de la impresora bajo "Dispositivo y número de serie". El código QR en el pilar derecho interno de la impresora también corresponde al número de serie del dispositivo.

Para instrucciones detalladas, consulte: Cómo encontrar y registrar el número de serie de la impresora

Nota: Antes de que el dispositivo se registre correctamente, no podrá conectarse a Wi-Fi ni vincularse a una cuenta de Bambu.

3. Herramientas y materiales

• Kit de actualización
• Llave Allen H2.0 / H1.5 (preferiblemente magnetizada)
• Spudger o destornillador de punta plana (para levantar la cubierta de la luz LED y el panel lateral)
• Linterna de cabeza (opcional)
• Cuchillo de utilería
• Tijeras diagonales
• Aceite lubricante y grasa

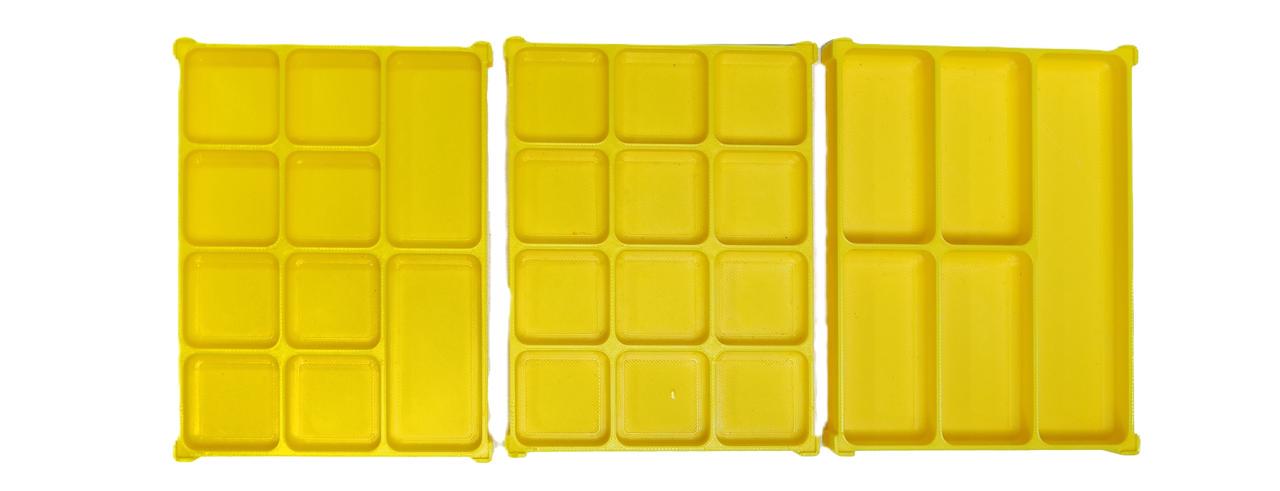

• Caja de tornillos (varios tipos de tornillos se utilizan durante el desmontaje y montaje; guárdelos por categorías para evitar confusiones o pérdidas)

Nota complementaria: Consulte Una guía práctica para tornillos en impresoras Bambu Lab para aprender las posiciones y casos de uso adecuados para diferentes tornillos.

Pasos de actualización

Paso 1. Reemplazar la cama caliente de la impresora (Tiempo estimado: ~1.5 horas)

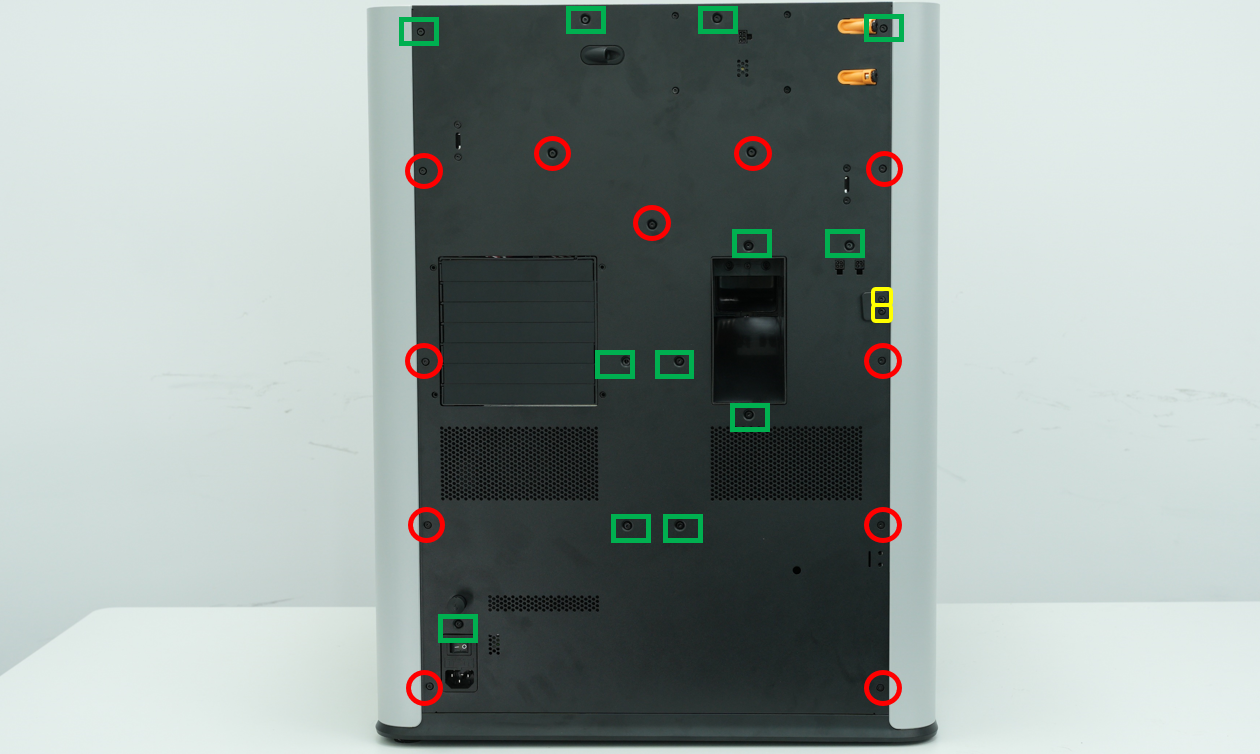

Retirar el panel trasero

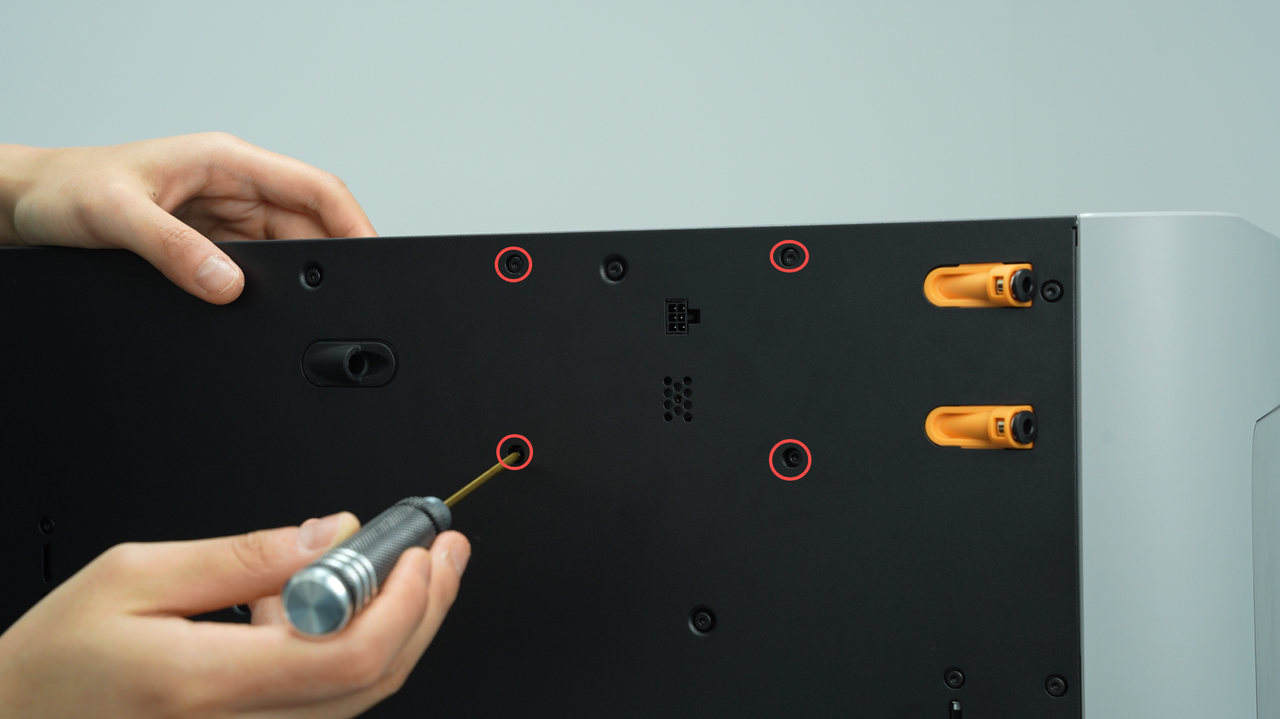

Retire 11 tornillos autoatornillantes de chapa (ST3×6) y 12 tornillos autoatornillantes plásticos (BT3×8).

1. Utilice una llave Allen recta H2.0 para retirar los 11 × ST3×6 (círculos rojos en la imagen siguiente).

2. Utilice una llave Allen recta H2.0 para retirar los 12 × BT3×8 (rectángulos verdes en la imagen siguiente).

3. El marcador amarillo indica los tornillos de fijación para el carrete externo (M3×12).

4. Presione el acoplamiento neumático para eliminar interferencias, luego incline ligeramente el panel trasero hacia atrás y levántelo.

Retirar el panel lateral derecho

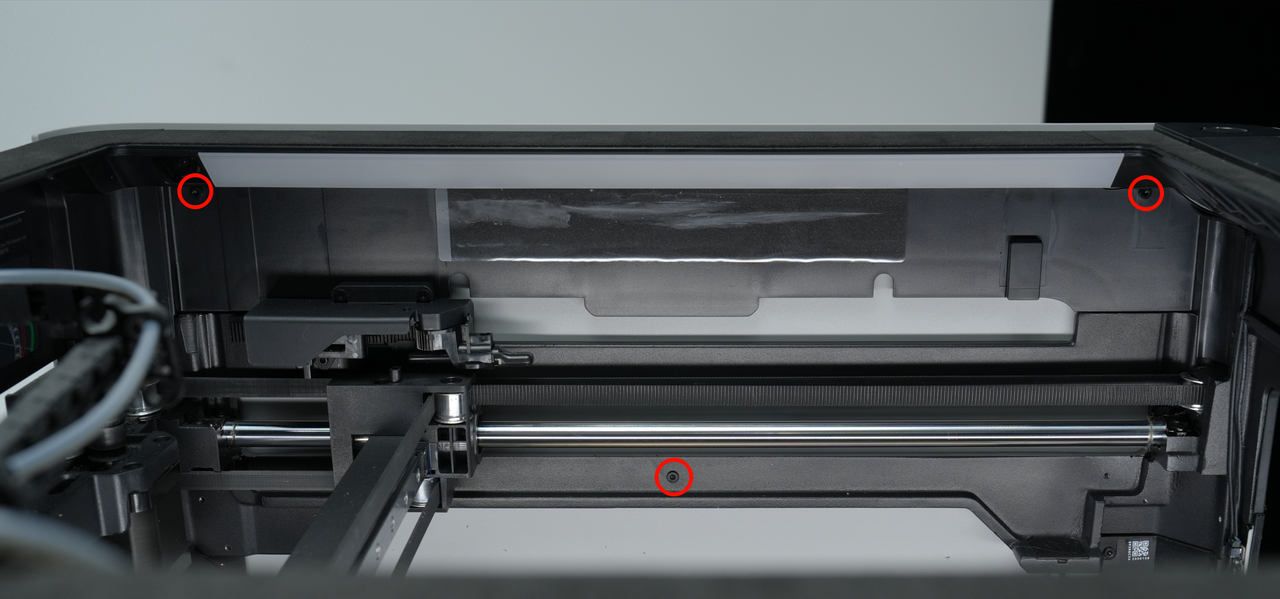

1. Utilizando una llave Allen H2.0, primero retire los 2 tornillos (BT3×8) que fijan el marco superior y 1 tornillo (BT3×8) que fija la viga transversal.

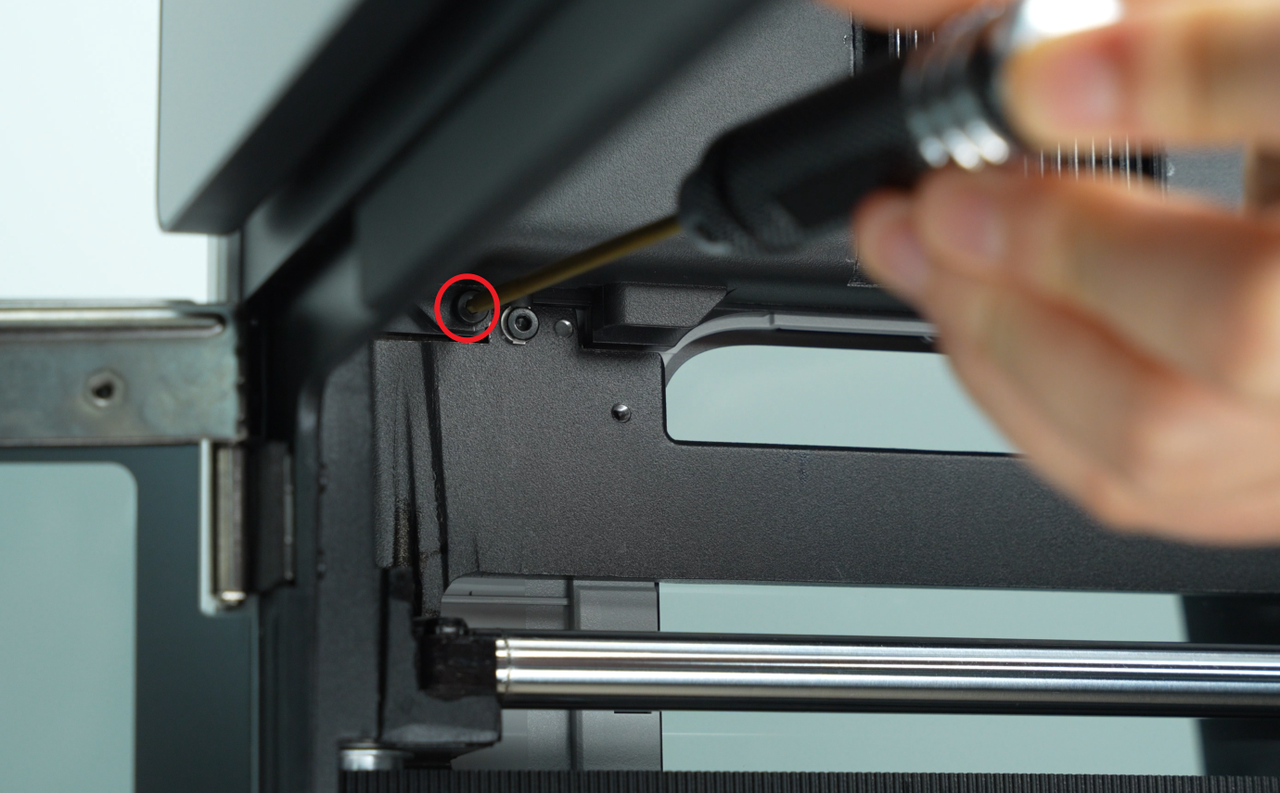

2. Retire 2 tornillos (M3×3) en el pilar. Estos tornillos están ocultos detrás de la banda de goma. Quite cuidadosamente la banda de su abertura reservada para exponer los tornillos antes de retirarlos.

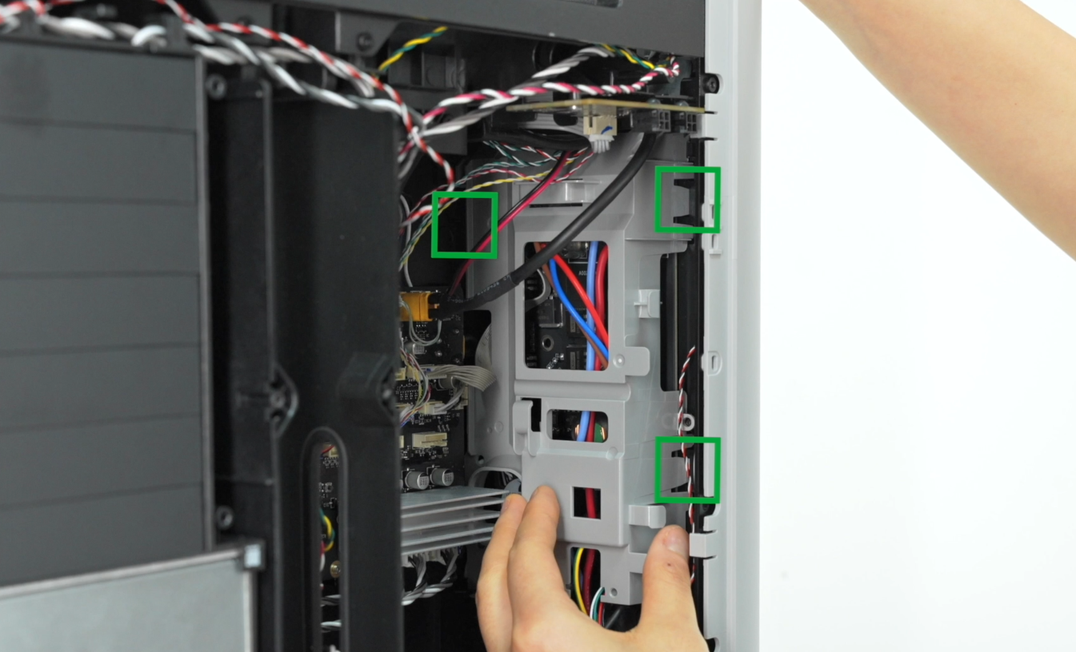

Nota: El panel lateral derecho está asegurado con tornillos y clips. Antes de operar, localice el borde de silicona y tire cuidadosamente en la sección rota para facilitar la retirada del panel.

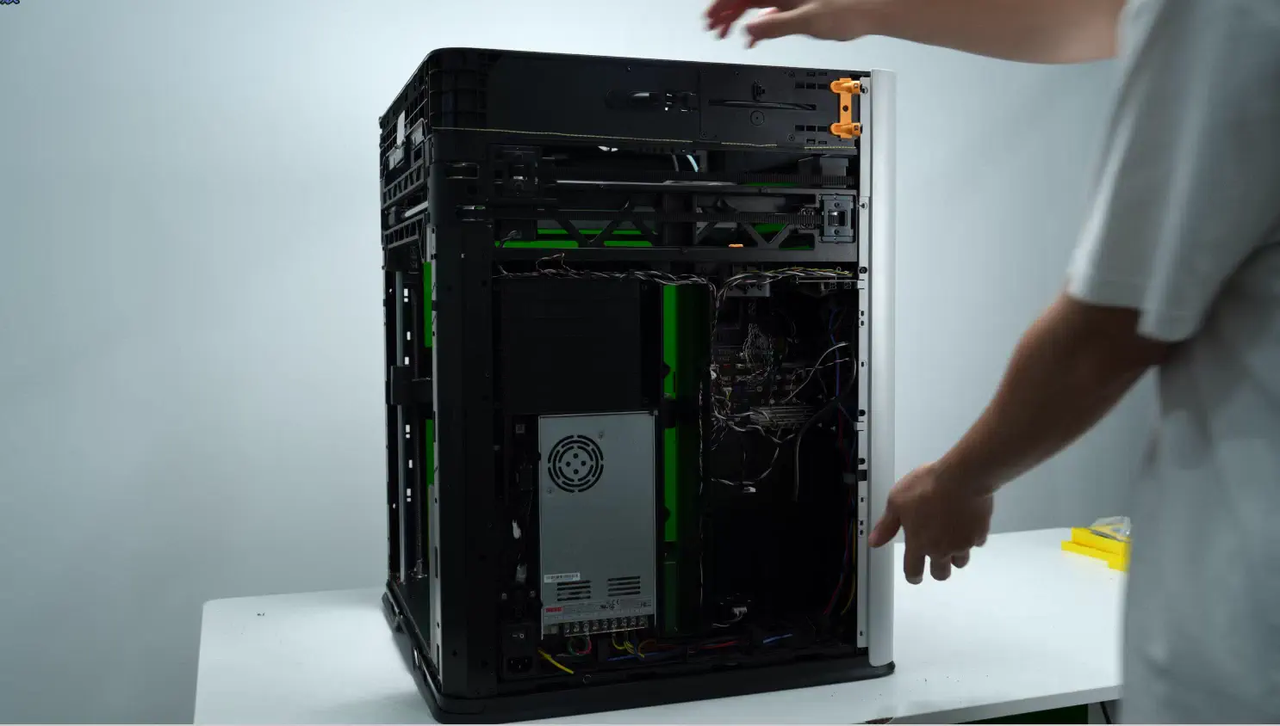

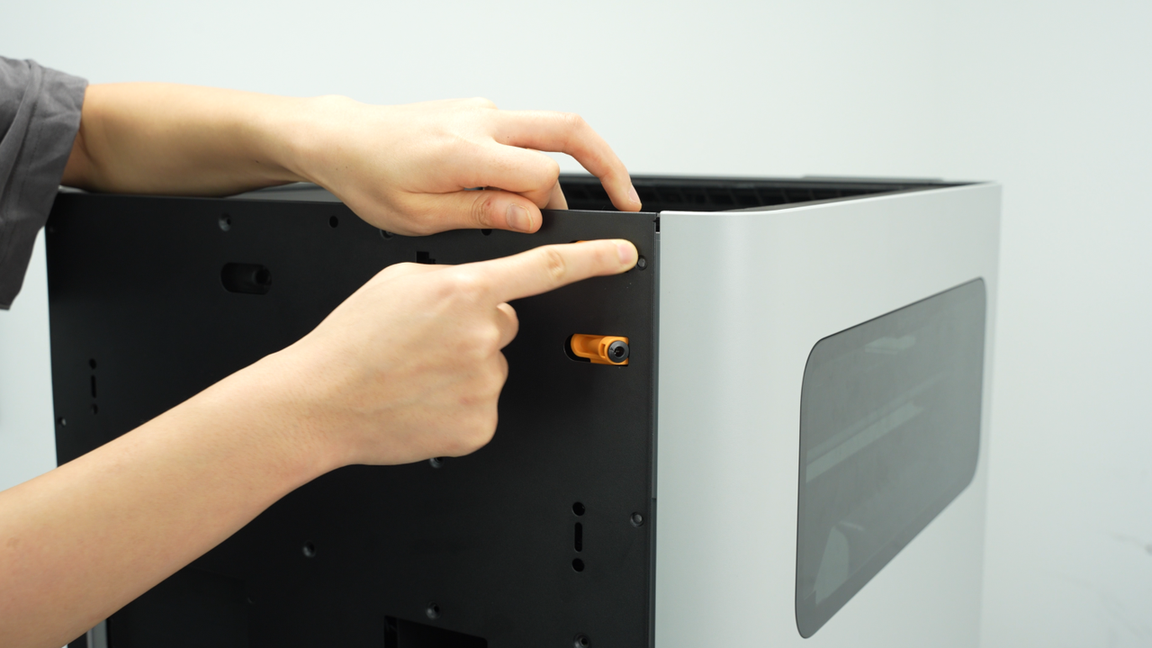

3. Suelte los clips traseros primero, luego retire lentamente el panel lateral derecho desde el frente. Retire la cinta adhesiva adherida al panel lateral derecho y retire el panel.

Retirar el indicador de estado

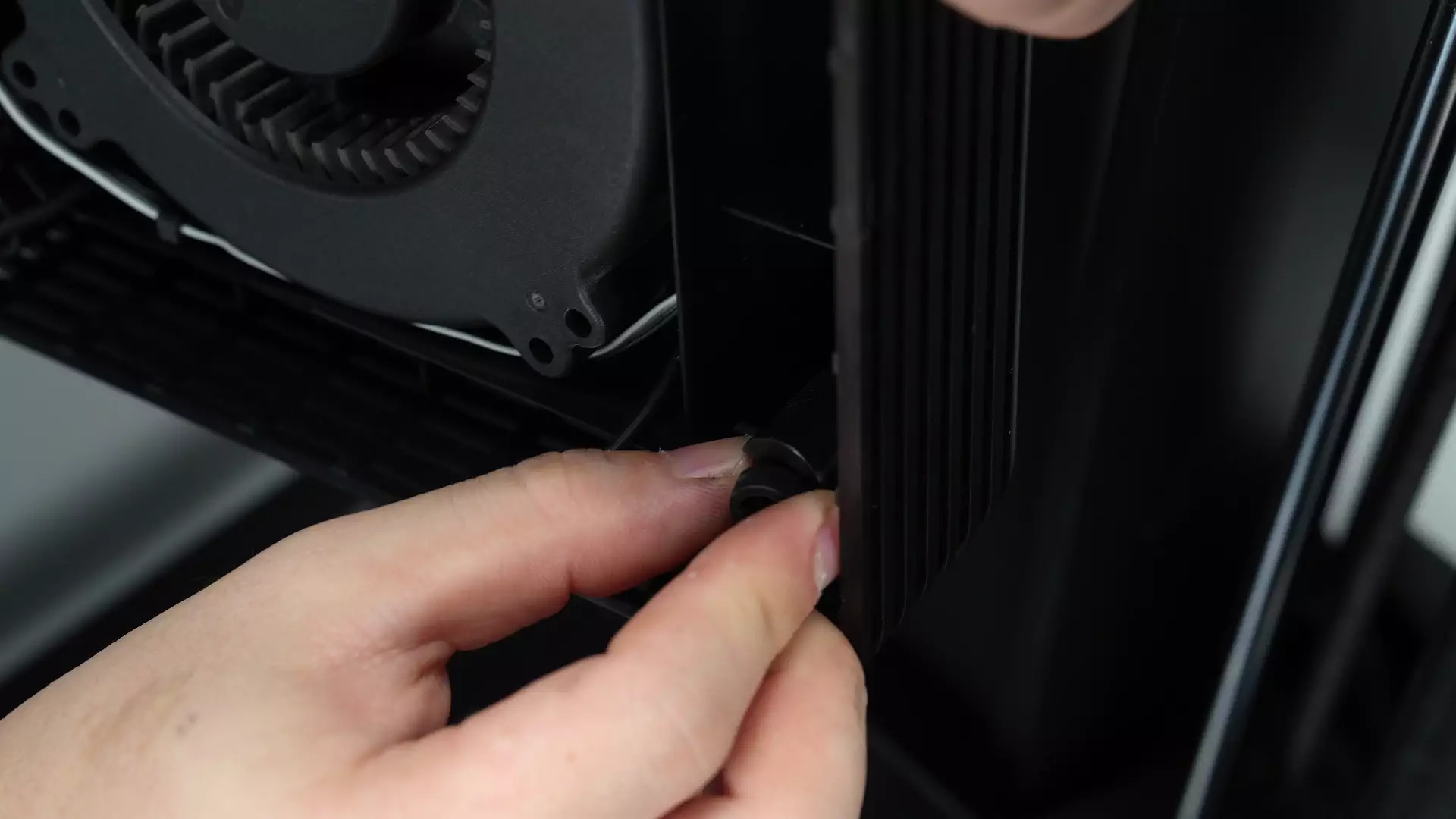

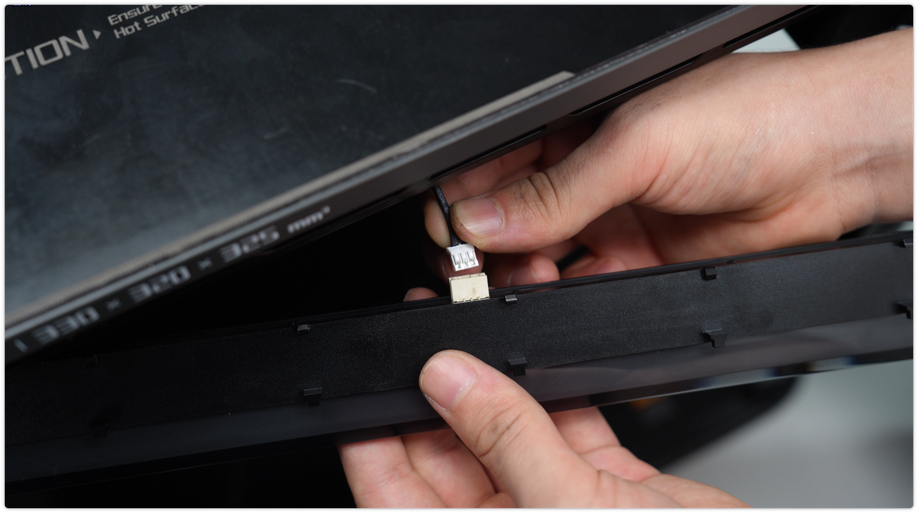

1. Sostenga el indicador de estado y empuje firmemente desde atrás para liberar el clip trasero. Una vez liberado el clip trasero, empuje el indicador de estado hacia atrás para liberar el clip frontal y retirelo.

Nota: El cable del conector está detrás de la luz indicadora.

• Desconecte el cable del indicador de estado.

Desconectar los cables de la cama caliente

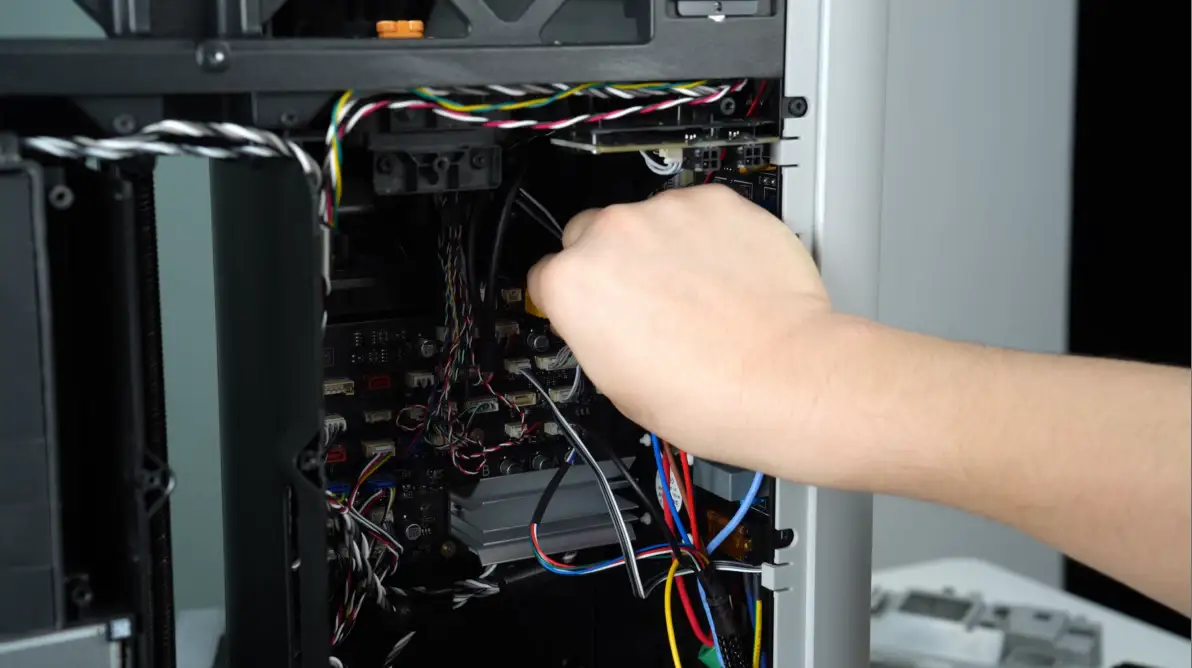

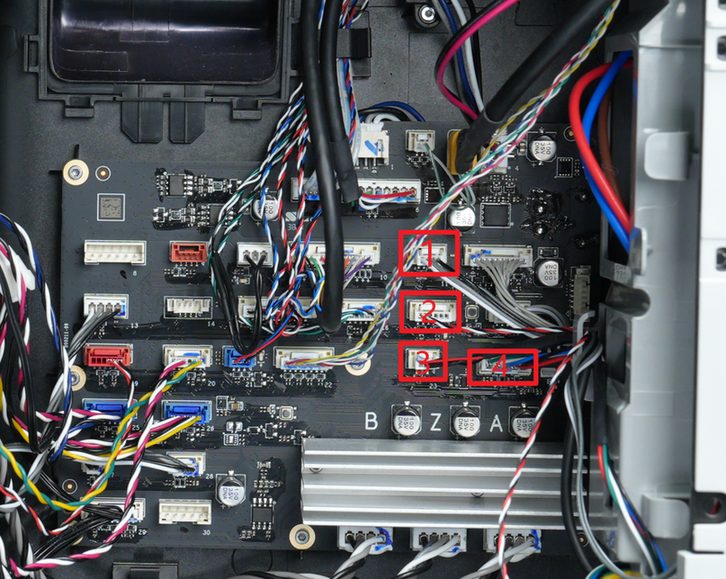

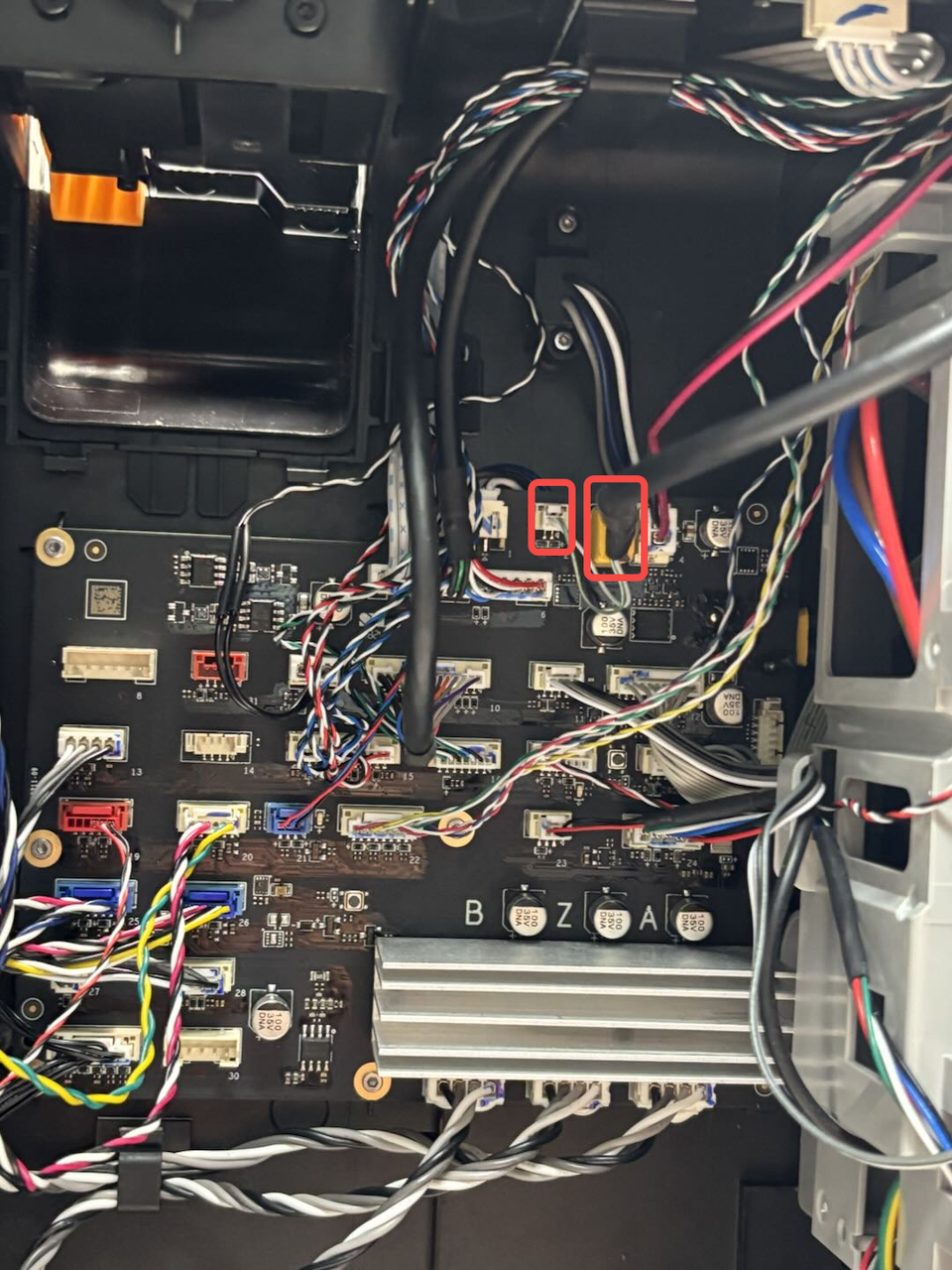

1. Como se muestra a continuación, desconecte los cuatro conectores de cable en la placa MC (placa de control de movimiento).

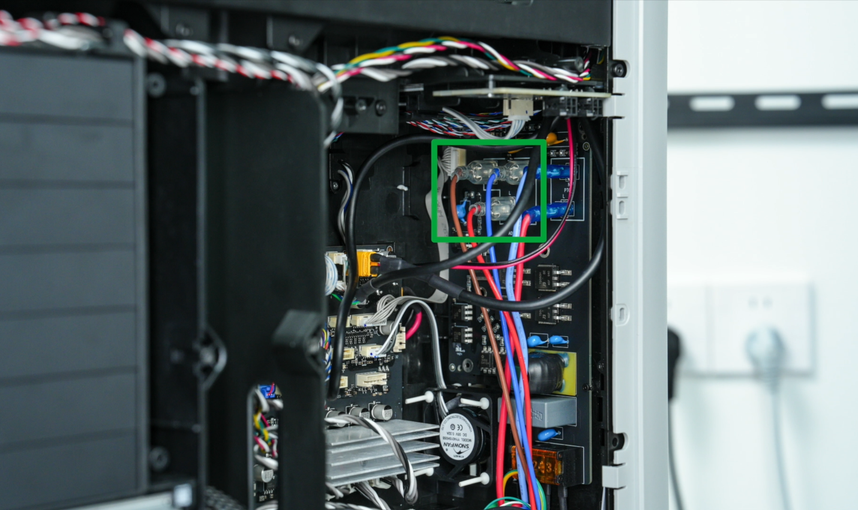

2. Retire los tornillos (BT3x8) que fijan la cubierta de la placa AC y retire la cubierta de la placa AC.

3. Después de retirar los cables de alimentación del módulo de calentamiento, use pinzas para presionar la protuberancia de cierre del conector de cable de alimentación de la cama caliente y tire hacia afuera para retirar el cable de alimentación.

4. Retire el cable de tierra de la cama caliente del clip y retire la cinta, luego utilice una llave Allen H2.0 para aflojar el tornillo de tierra de la cama caliente (STW3x5) y libere el cable de tierra.

5. Utilice una llave Allen H2.0 para aflojar un tornillo de clip de cable (BT3x12), abra el clip, retire el cable de la cama caliente del clip, luego tire de él a través de la brecha izquierda de la guía lineal y finalmente retirelo del clip detrás del deslizador Z.

Retirar la cama caliente

1. Utilice una llave Allen H2.0 o pinzas para levantar suavemente las dos tapas de silicona en los lados izquierdo y derecho de la cama caliente.

2. Después de retirar las tapas de silicona, se exponen los tornillos de montaje de la cama caliente; utilice una llave Allen H2.0 para retirar secuencialmente seis tornillos M3x8 de la cama caliente.

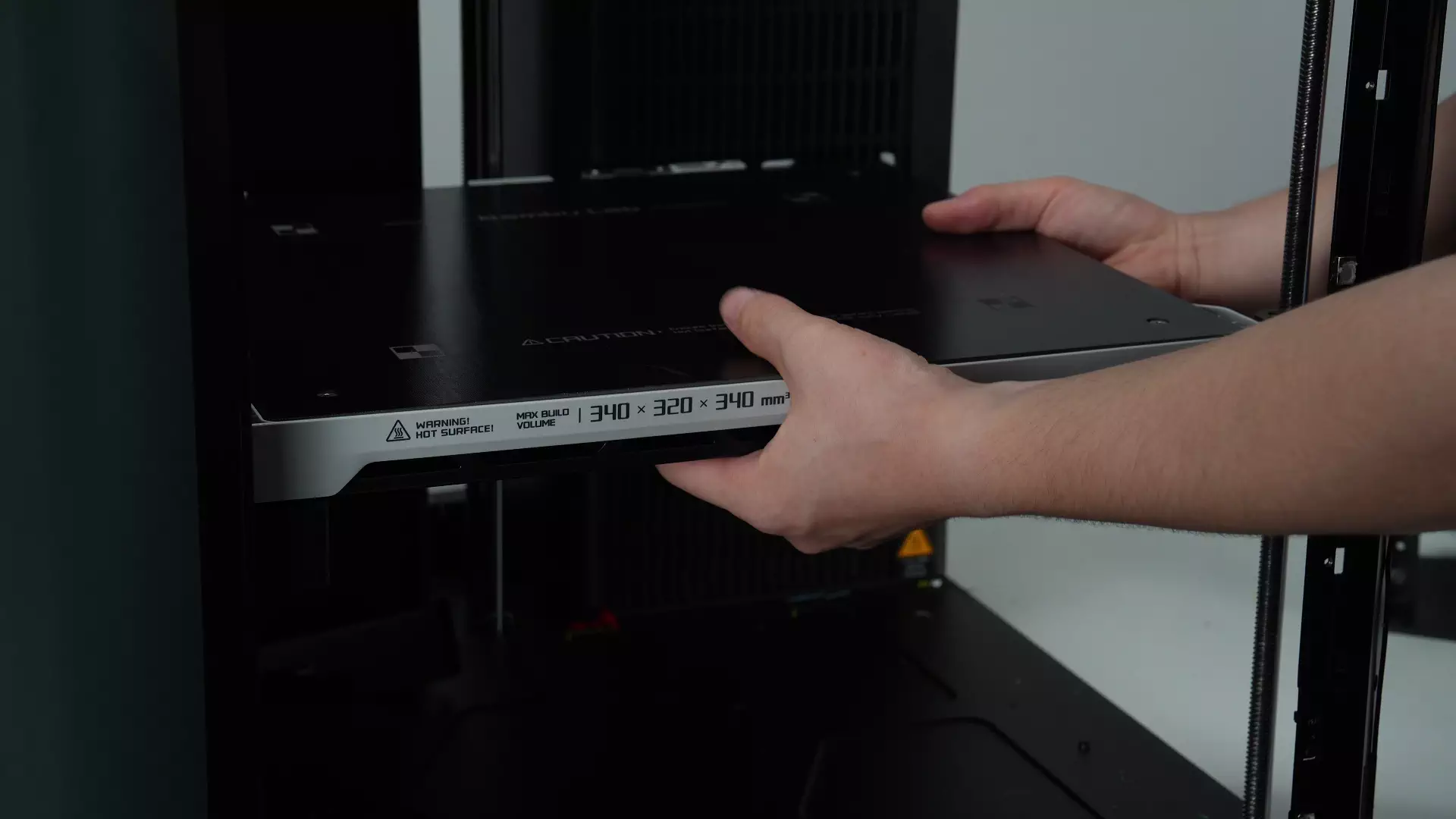

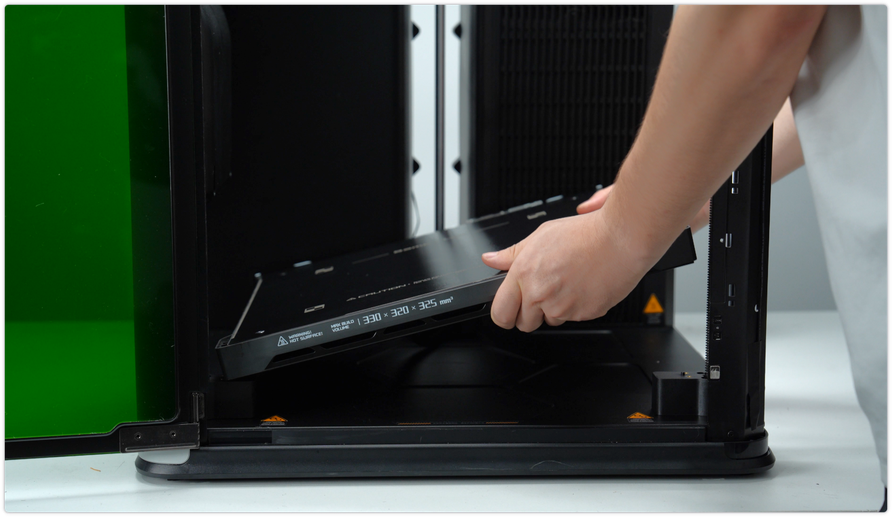

3. Después de confirmar que todos los tornillos se retiraron, levante cuidadosamente la cama caliente del H2S.

Instalar la cama caliente H2C

1. Pase cada cable de la cama caliente H2C a través de los deslizadores traseros del eje Z y tire de ellos desde el extremo trasero de los deslizadores.

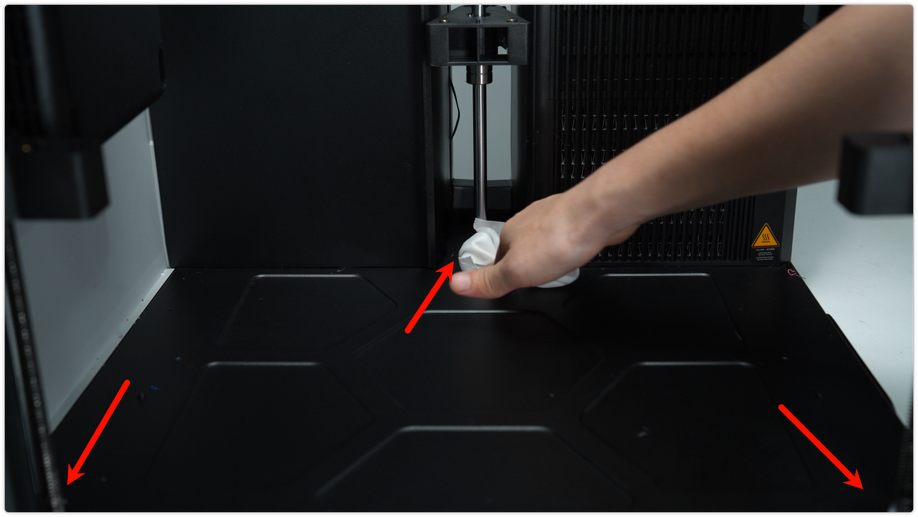

2. Limpie cualquier residuo o polvo de la parte inferior de la impresora para evitar que los deslizadores del eje Z presionen objetos extraños, lo que podría causar que la cama caliente se instale con un ángulo.

3. Coloque la cama caliente H2C contra el panel lateral izquierdo, luego coloque cuidadosamente la impresora boca abajo.

4. Tire de la correa inferior para bajar los deslizadores del eje Z a la posición más baja (hasta que no puedan moverse más).

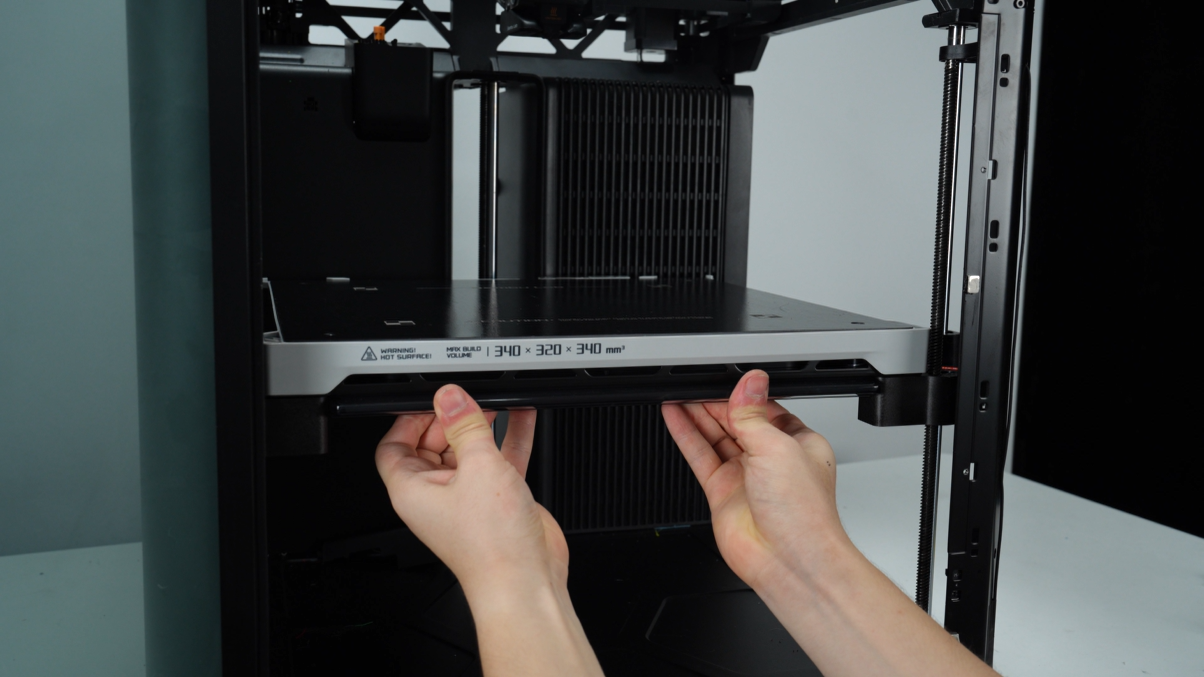

5. Coloque la cama caliente cerca de la parte inferior de la impresora, luego coloque la impresora de nuevo en posición vertical.

6. Coloque la cama caliente por encima de los tres deslizadores del eje Z.

Si ha conservado los tornillos de envío originales utilizados para fijar la cama caliente o tiene tornillos similares (M3x35 con 8 mm de longitud de rosca), puede usar cuatro de ellos para bloquear temporalmente la cama caliente, asegurando que los tres deslizadores del eje Z estén a la misma altura exacta. Retire estos cuatro tornillos después de que la cama caliente esté firmemente fija a los deslizadores. Si no cuenta con estos cuatro tornillos, puede omitir este paso y simplemente asegurarse de que los tres deslizadores del eje Z descansen completamente contra la parte inferior de la impresora.

7. Por último, apriete los seis tornillos de montaje que conectan la cama caliente con los deslizadores. Puede reutilizar los tornillos originales de la cama caliente o los tornillos incluidos en el paquete de la nueva cama caliente (M3x8 azul).

Ajuste del ventilador auxiliar de capa

1. Utilice un destornillador hexagonal H2.0 para retirar los dos tornillos de fijación ubicados en la parte inferior del ventilador auxiliar de capa (BT3×16). Al actualizar un H2S a H2C, las posiciones originales de los tornillos deben moverse a las posiciones azules.

Nota: Todos los tornillos de fijación del ventilador auxiliar de capa en el H2S se encuentran ubicados en los pequeños agujeros inferiores.

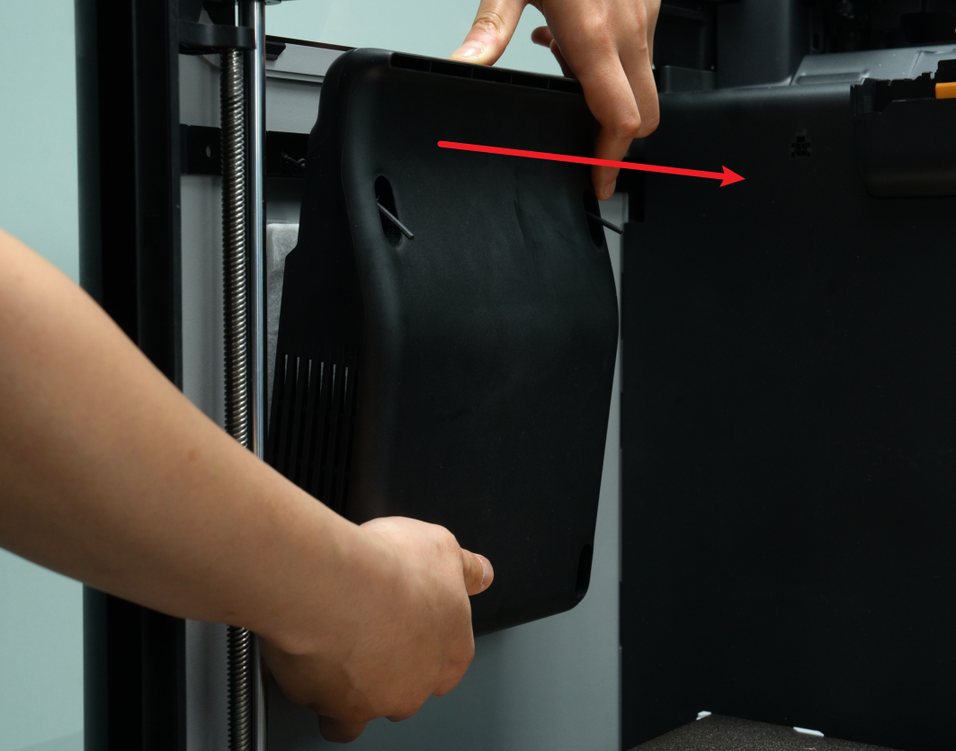

2. Una vez retirados completamente los dos tornillos de fijación inferiores, soporte el cuerpo del ventilador y extraiga todo el conjunto del ventilador auxiliar de capa.

3. Después de retirar el ventilador, ajuste las posiciones de instalación de los tornillos de fijación: primero use un destornillador para empujar los tornillos de fijación desde la parte posterior del ventilador auxiliar de capa, luego retire las mangas de silicona (la operación es la misma para los tornillos de fijación izquierdo y derecho).

4. Reemplace las mangas de silicona que originalmente estaban en las posiciones inferiores e instálelas en las posiciones superiores correspondientes.

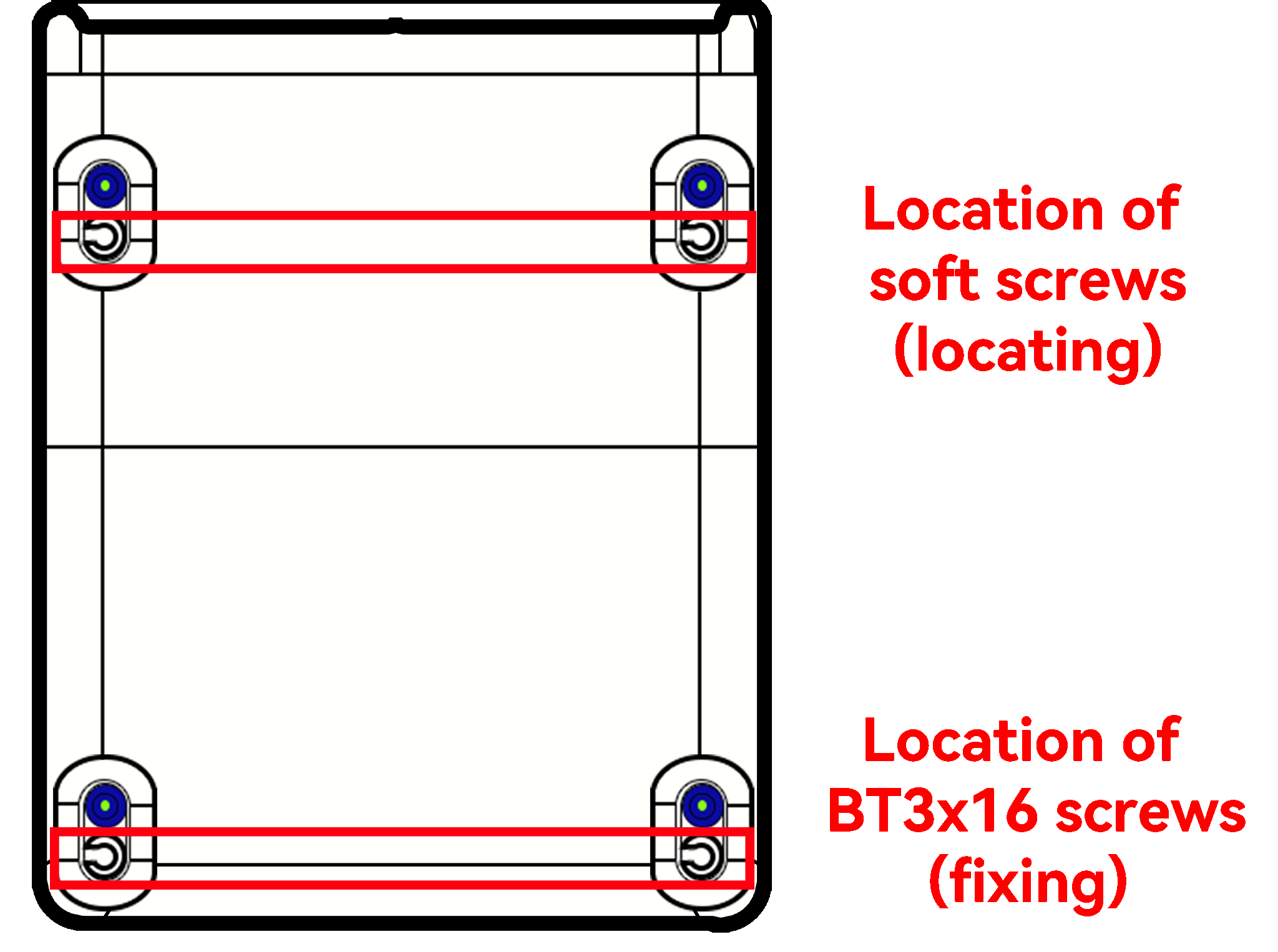

5. Ajuste la posición de las mangas de silicona para los tornillos suaves: mueva todas las mangas de silicona de las posiciones de la fila inferior original a las posiciones de instalación de la fila superior.

6. Instale el ventilador auxiliar de capa: pase los tornillos suaves por los pequeños agujeros cerca del lado interno del ventilador auxiliar de capa, use pinzas de punta fina (o herramientas similares) para tirar ligeramente de los tornillos suaves hacia afuera, luego tire manualmente de los tornillos suaves para fijar preliminarmente el ventilador en su lugar. Finalmente, use un destornillador hexagonal H2.0 para apretar los dos tornillos de fijación inferiores del ventilador.

Nota: Si ocurre la rotura de tornillos suaves durante la operación o si los tornillos suaves son inaccesibles, consulte los pasos en Reemplazar ventilador auxiliar de capa H2S para retirar el panel lateral izquierdo.

Instalación del sensor de calibración de desplazamiento de boquilla y indicador de estado

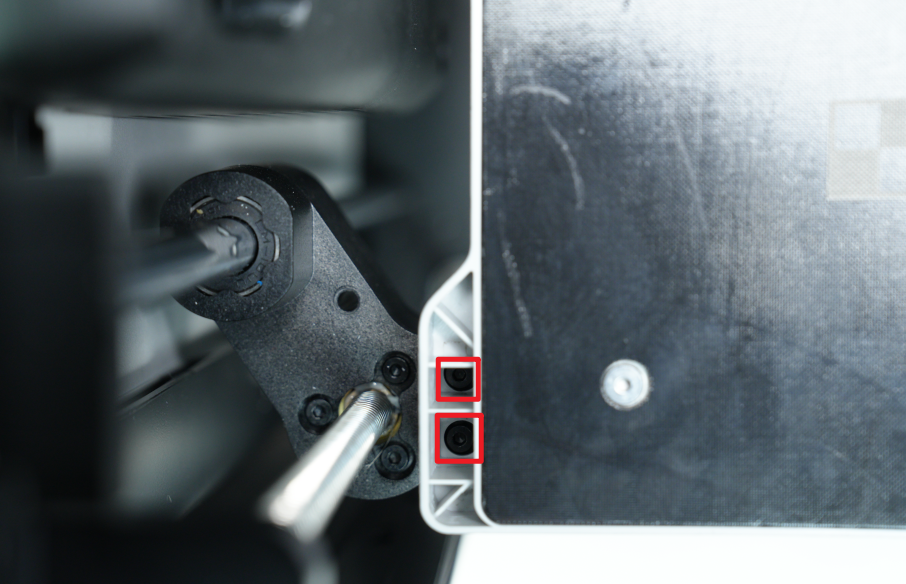

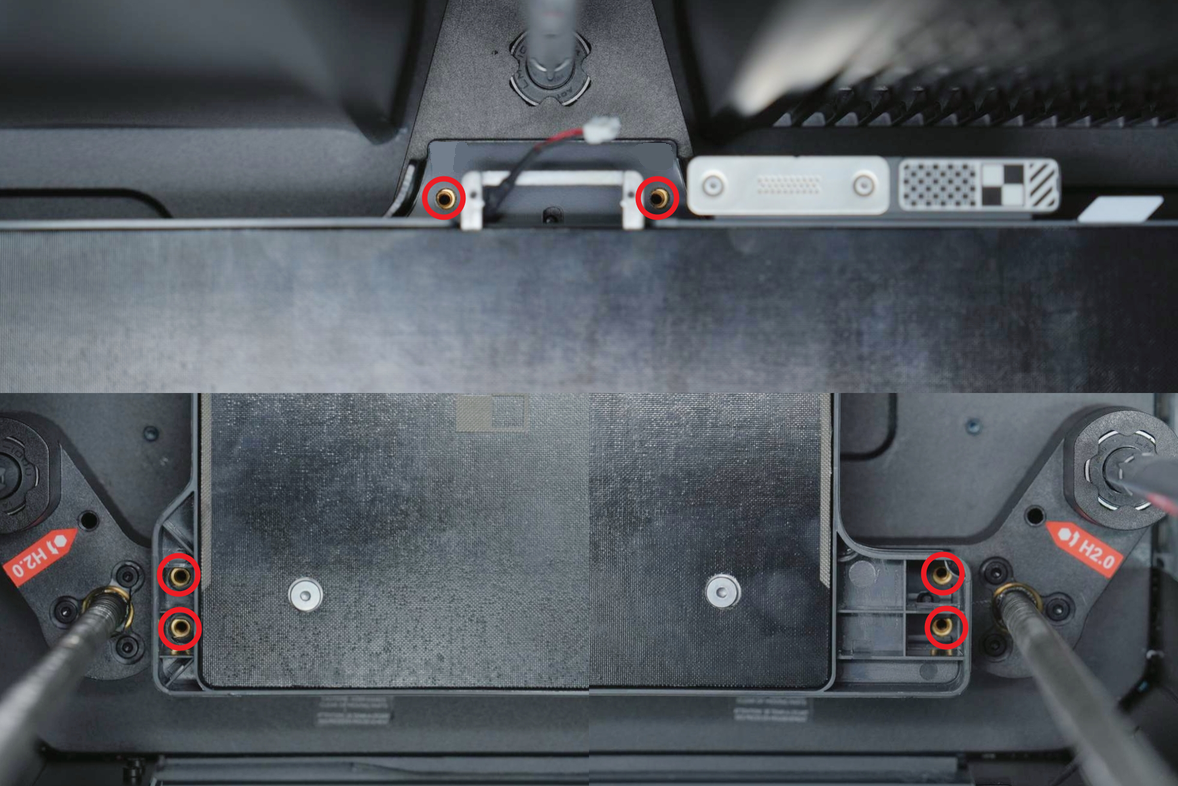

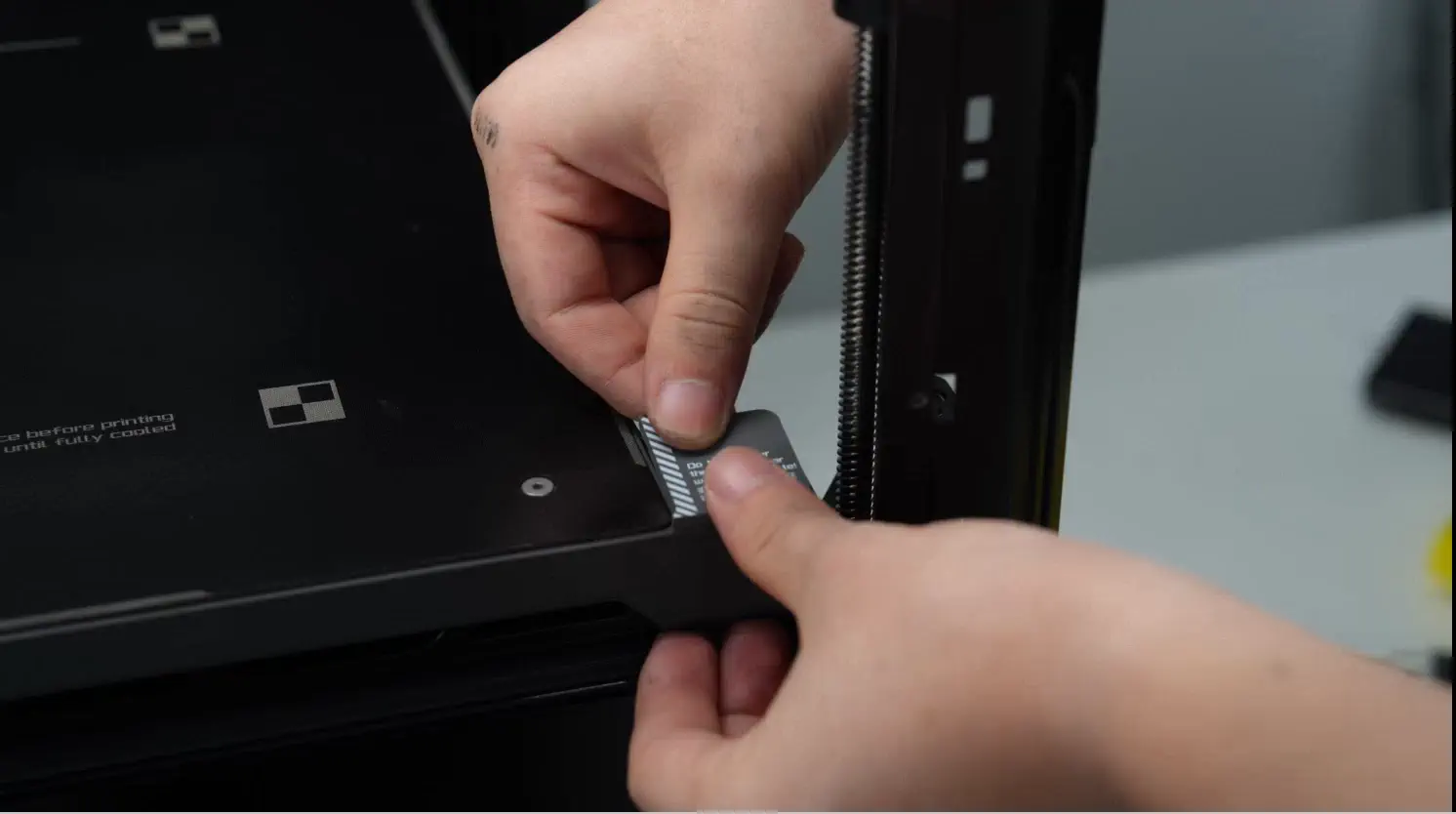

1. Encuentre el sensor de calibración de desplazamiento de boquilla en la caja No. 4 del kit de actualización Vortek e instálelo en la parte trasera de la cama caliente. Conecte el conector de cable, coloque el cable en la ranura designada y luego apriete los dos tornillos de montaje (M2x5) con una llave Allen H1.5.

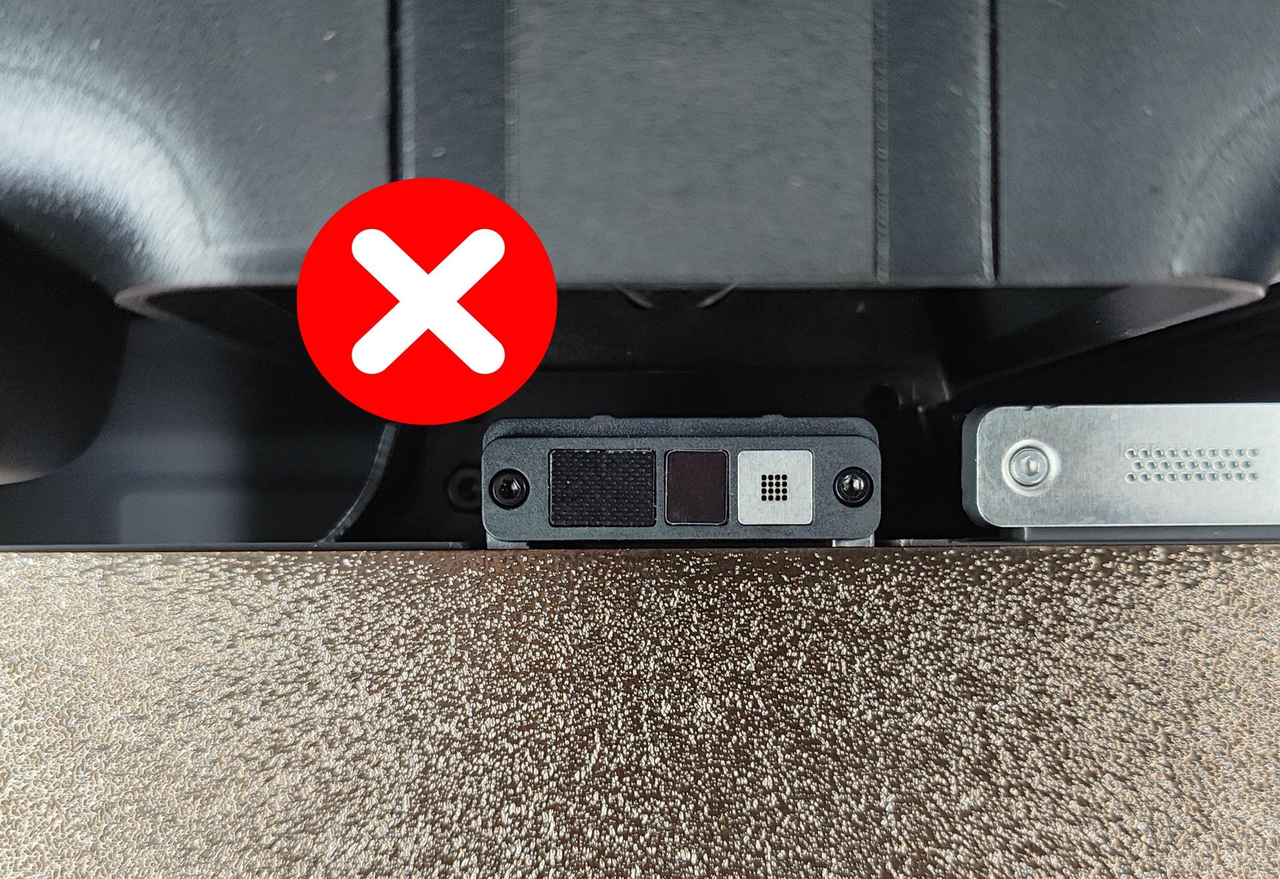

Al instalar el sensor de calibración de desplazamiento de boquilla, preste atención especial a la dirección para evitar una instalación inversa. Confirme que la placa de acero del limpiador de boquilla esté en el lado izquierdo.

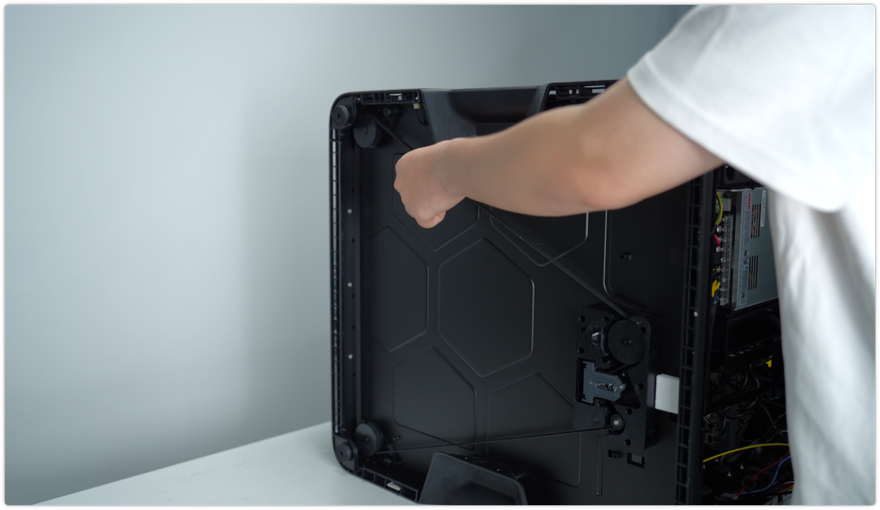

2. Tire de la correa inferior para levantar manualmente la cama caliente, reconecte el cable del indicador de estado e instale el indicador en la ranura en la parte inferior de la cama caliente.

3. Vuelva a instalar los bloques de silicona en ambos lados de la cama caliente.

Conexión de los cables de la cama caliente H2C

1. Conecte uno por uno los seis conectores de cable de la cama caliente H2C correspondientes a la placa MC (placa de control de movimiento), alineando cada conector con su correspondiente enchufe.

2. Conecte los cables de la cama caliente a los conectores correspondientes en la placa AC (como se muestra a continuación: cables marrón, azul y rojo).

3. Apriete el tornillo de tierra de la cama caliente (M3x3), luego apriete el tornillo (BT3x12) que fija el cable de la cama caliente.

4. Vuelva a instalar la cubierta de la placa AC y apriete el tornillo de montaje (M3x8).

5. Conecte los cuatro conectores de cable nuevamente a la placa MC y guíe los cables por el canal de cables en la cubierta de la placa AC para evitar que se muevan.

Paso 2. Reemplazo del cabezal con ensamblaje del eje X (Tiempo estimado: ~1 hora)

Retiro del tubo PTFE

1. Presione el conector neumático ubicado por encima del cabezal para desconectar el tubo PTFE en el cabezal. Empuje el conector neumático en el amortiguador y presione para desbloquear el acoplamiento neumático.

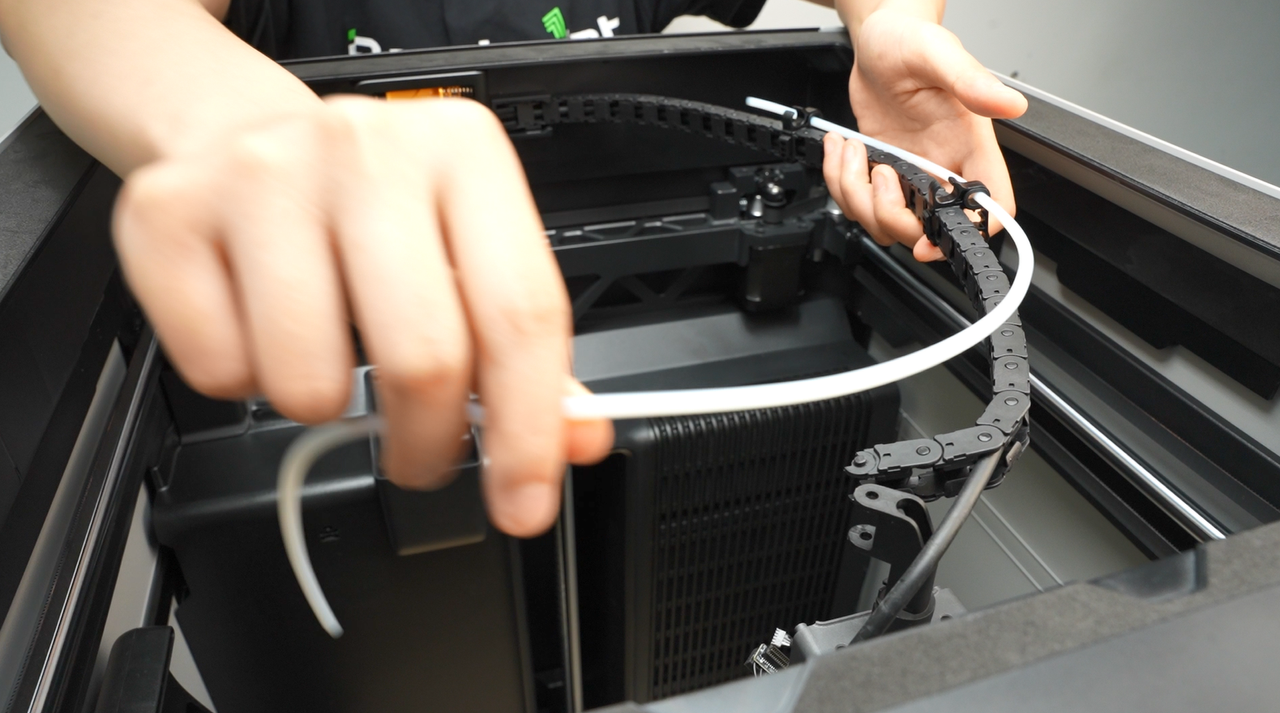

2. Extraiga el tubo PTFE desde la cadena de cables.

Retiro de la cubierta del cable AP

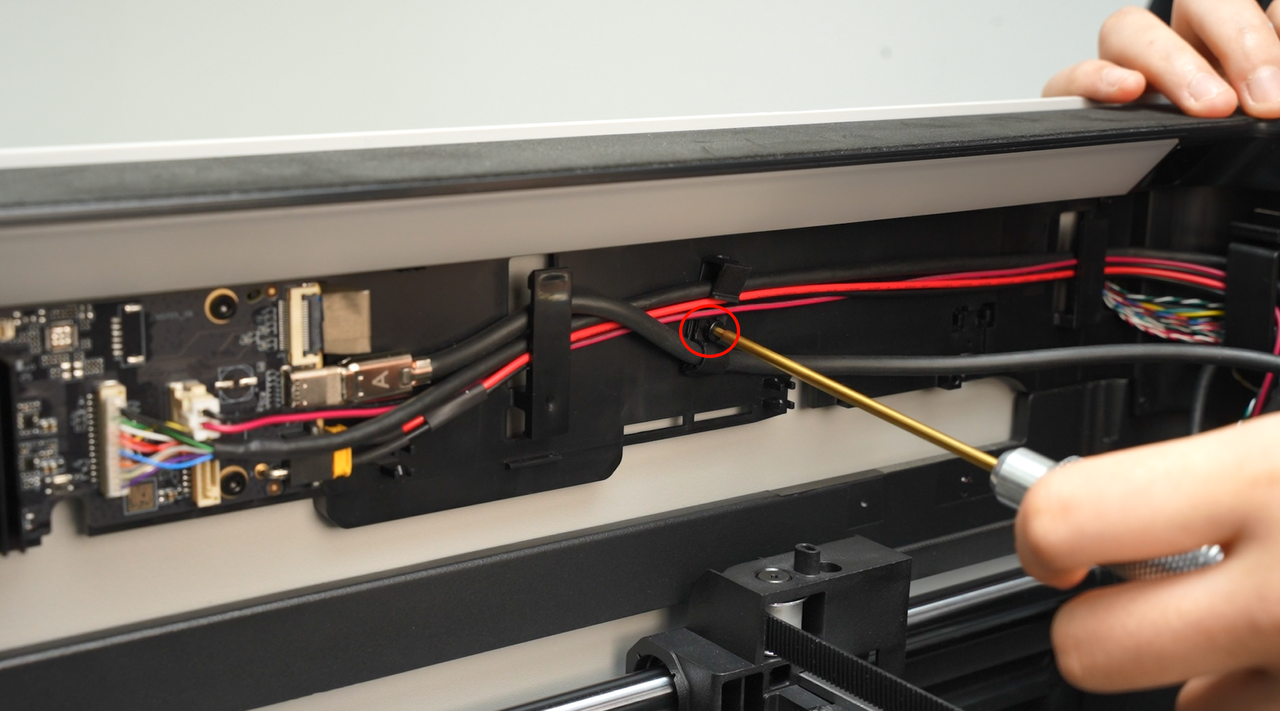

1. Utilice un destornillador hexagonal H2.0 para retirar el único tornillo de fijación (BT2.6×8), luego retire la cubierta de la placa AP desde el lado cercano a la puerta frontal.

Retiro del amortiguador y desconexión del cable USB-C

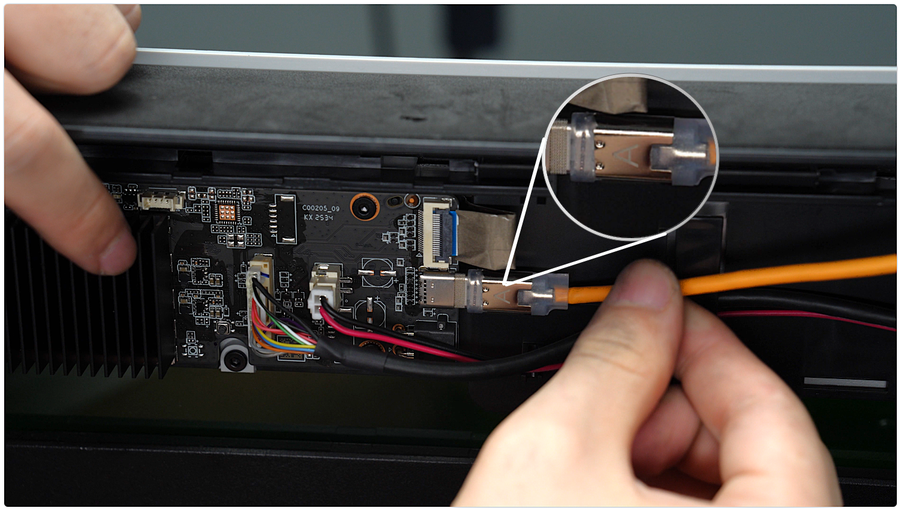

1. Retire el tornillo en el sujetacable del cable USB-C.

2. Tire del cable del clip y desconecte el cable de datos USB-C.

• Utilice un destornillador hexagonal H2.0 para retirar los cuatro tornillos (BT3x8) en el amortiguador y afloje su fijación.

Retiro de la cadena de cables

Presione hacia abajo en la bisagra en la esquina superior derecha de la cadena de cables en la dirección indicada, liberándola de la ranura. Luego tire firmemente de la cadena de cables para retirar toda la sección.

Retiro de las correas

Retire los cuatro tornillos en los sujetacables de la correa del cabezal (dos en cada lado), luego retire las correas.

Aplicación de cinta protectora

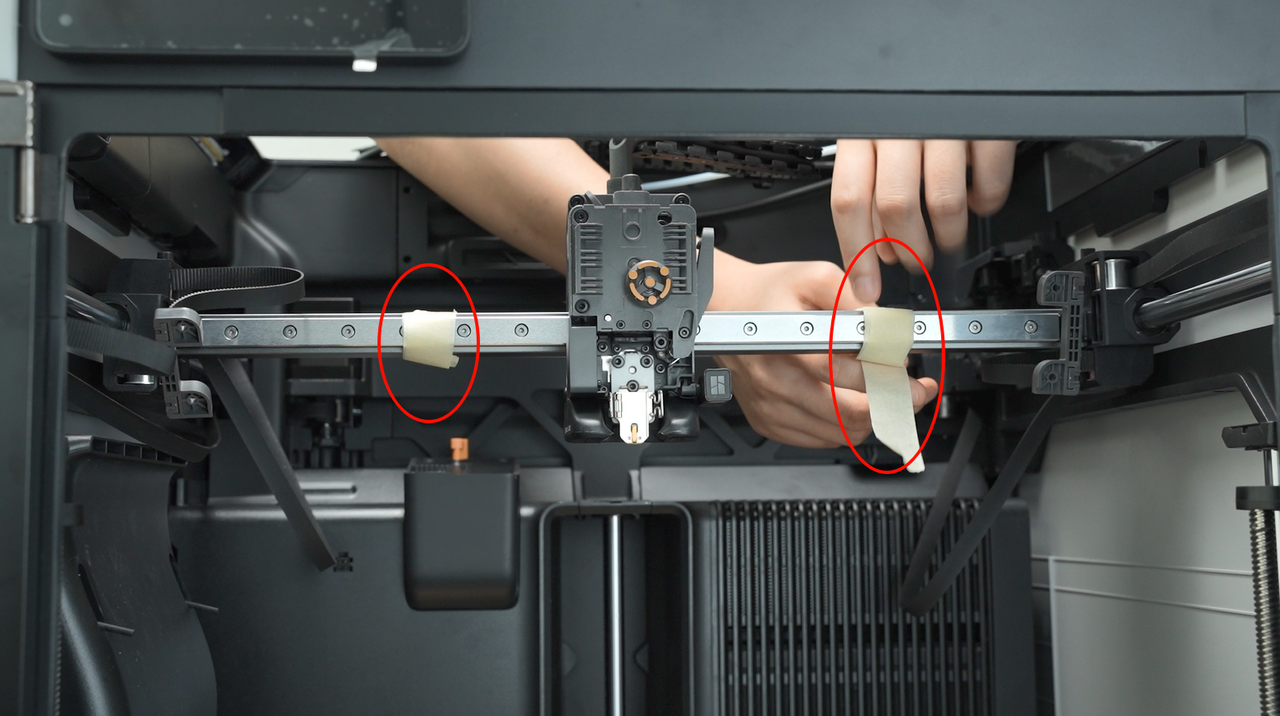

Aplique cinta sin residuos en ambos lados del cabezal (si no hay cinta sin residuos disponible, cubra las guías con papel primero, luego asegure con cinta transparente). Esto evita que el cabezal se deslice de las guías durante la retirada de las mismas, lo que podría causar que las bolas de rodamiento en el deslizador se caigan.

Retiro del cabezal con ensamblaje del eje X

1. Utilice un destornillador plano o una barra de palanca para abrir cuidadosamente las cubiertas de luz LED en ambos lados del cabezal.

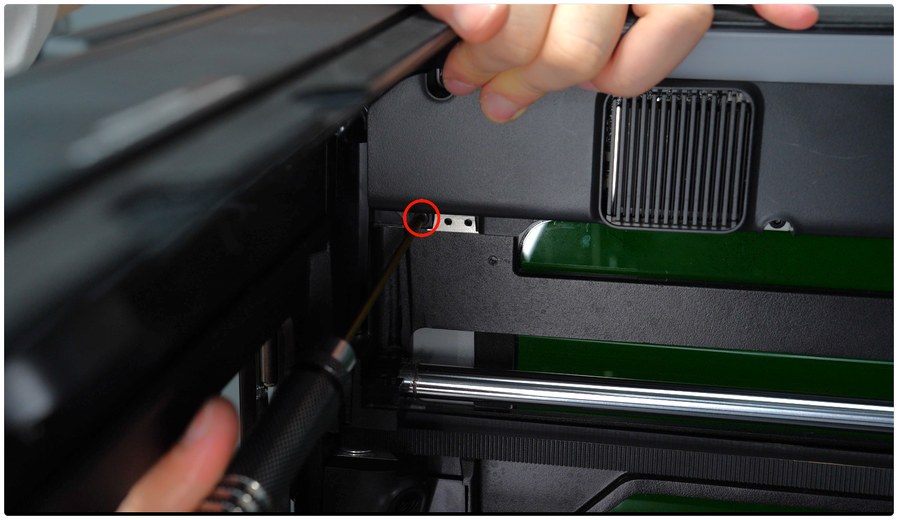

2. La impresora tiene una ranura de acceso para destornillador en la parte superior. Inserte el destornillador hexagonal largo a través de la espuma superior, alíneelo con el tornillo (M3x6) inferior y retírelo.

Siga estrictamente el tutorial, inserte el destornillador a través de la espuma acolchada y el agujero pre-perforado, no gire el tornillo con un ángulo desde el lado.

3. Retire los cuatro tornillos (M3x8) en los lados del ensamblaje del eje X, seguido de los dos tornillos (M3x6) en la parte inferior de la carrocería.

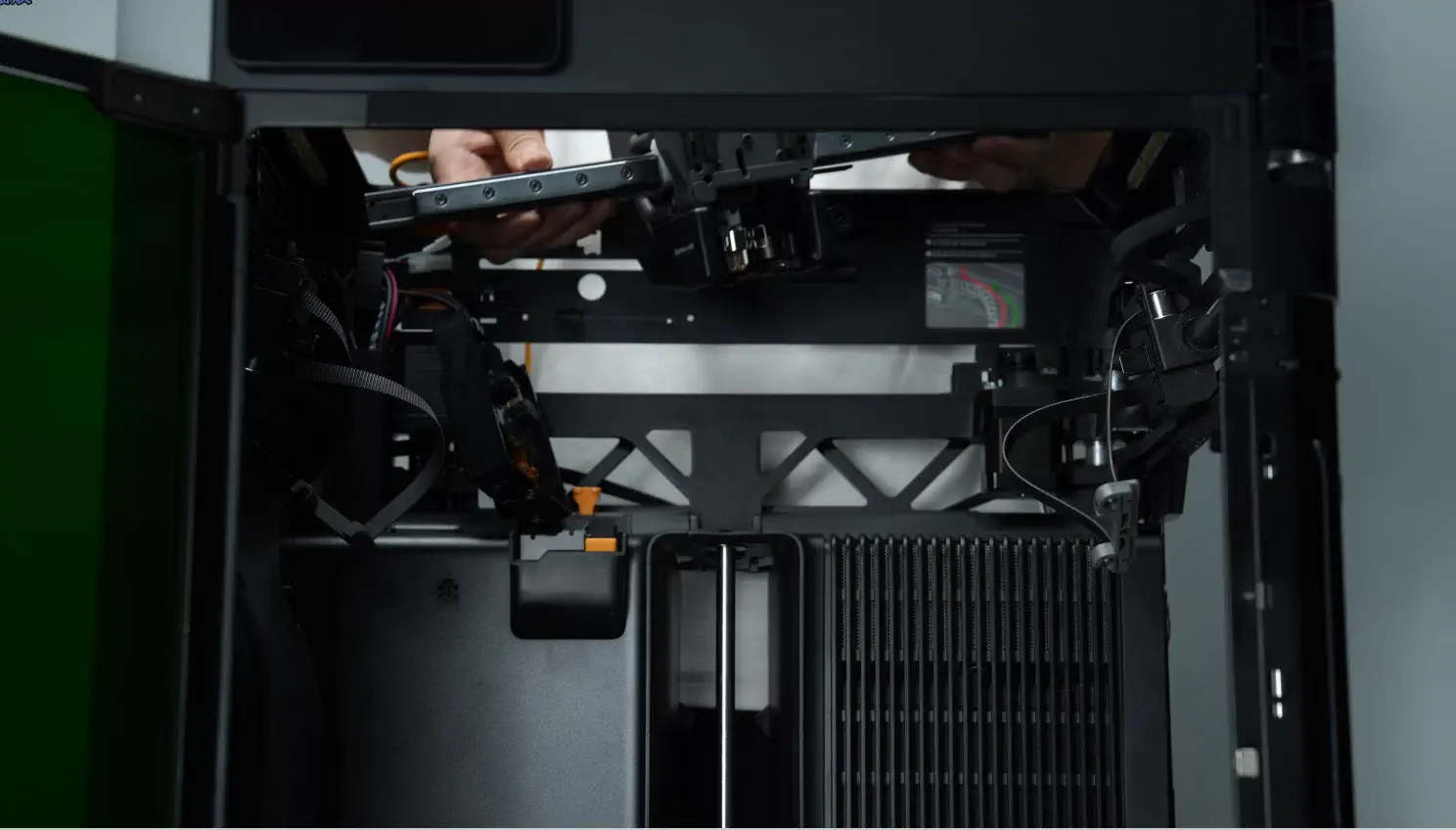

4. Una vez retirados todos los tornillos, desconecte primero la guía lateral derecha de la carrocería, luego desconecte la guía lateral izquierda. Incline el conjunto de guía lineal y levántelo.

Instalar el cable MC-TH

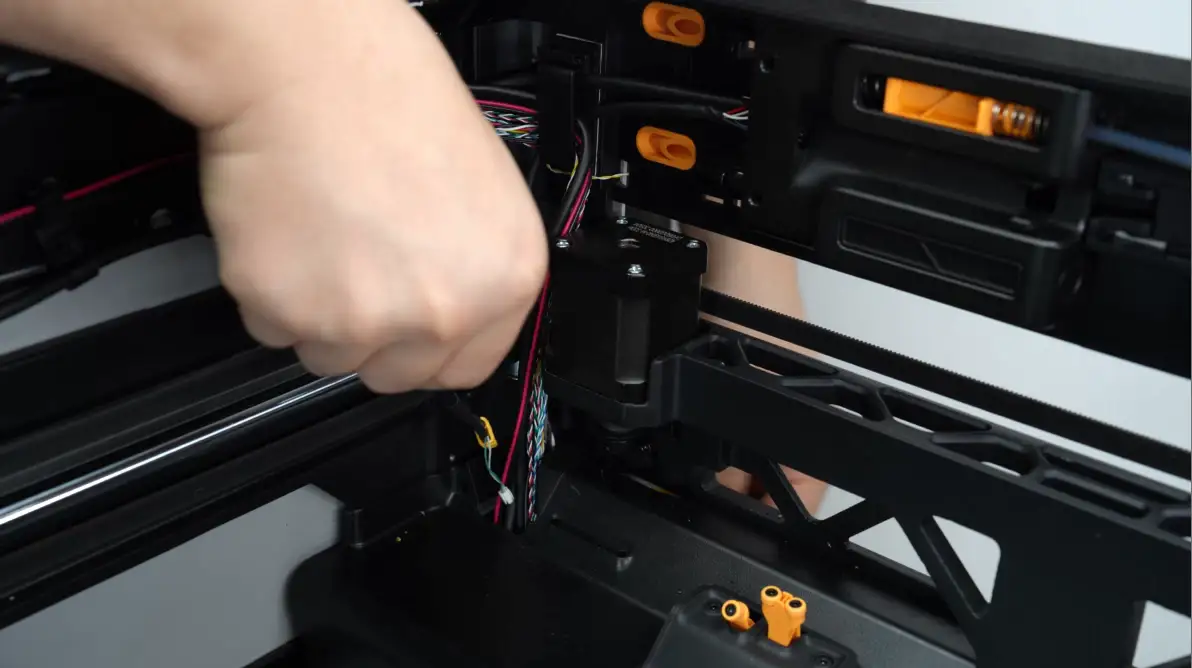

Pase el cable de cabezal a placa MC a través del orificio de cableado de la guía y luego conéctelo a la placa MC.

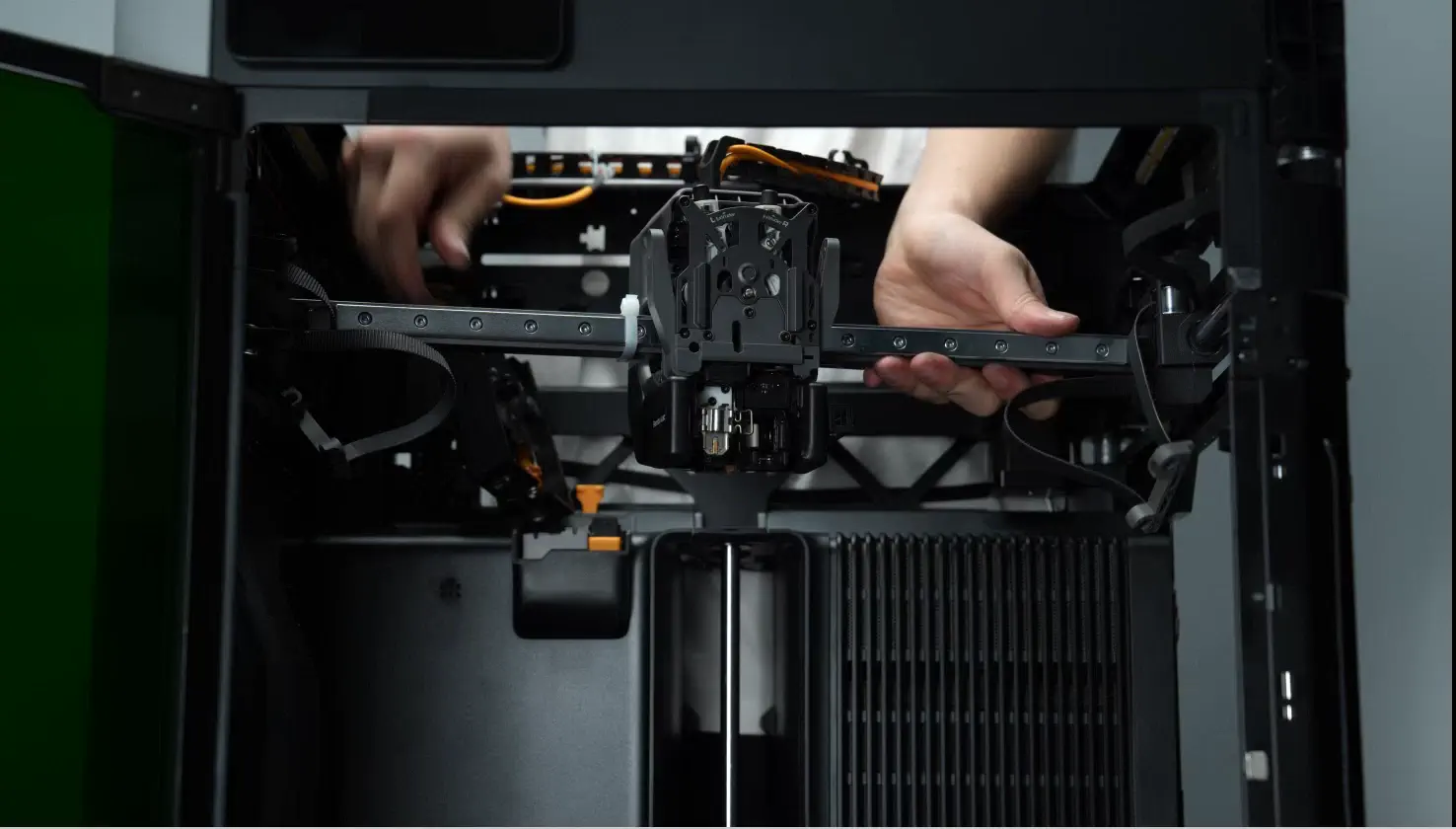

Instalar el cabezal H2C con el conjunto del eje X

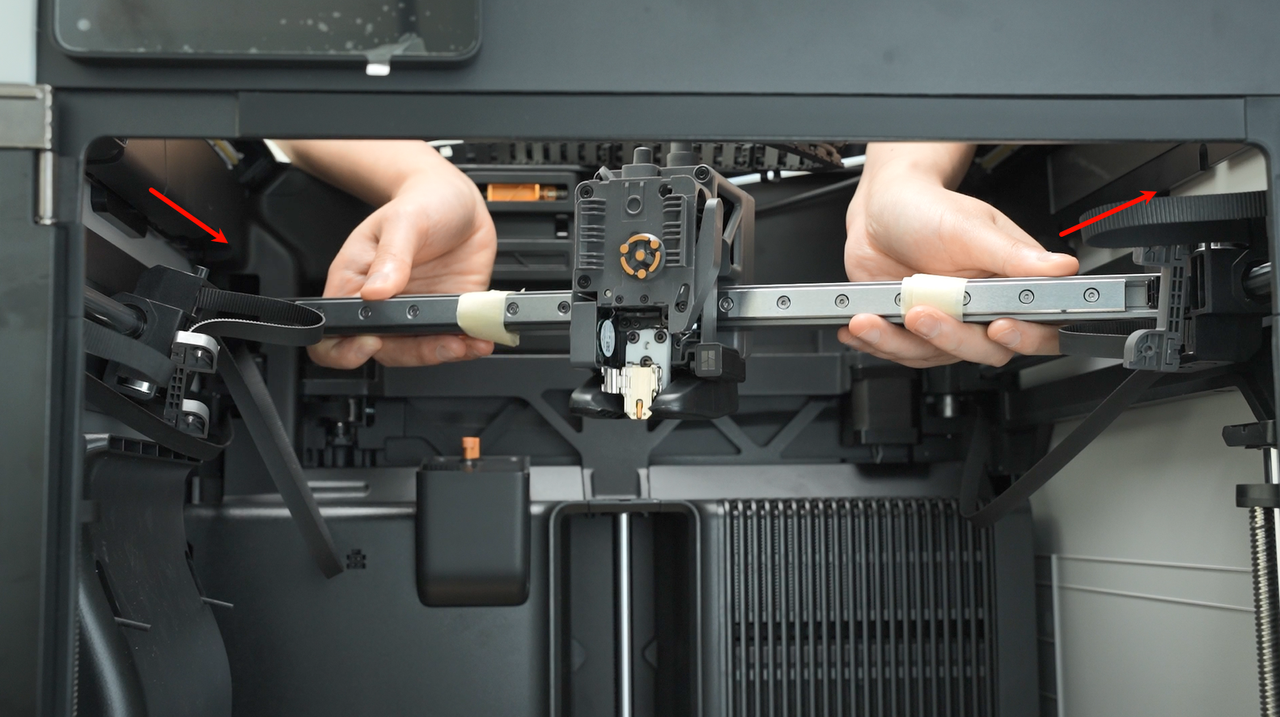

1. Ajuste los deslizadores en ambos lados del conjunto del eje X para que uno esté hacia adelante y otro hacia atrás. Incline el conjunto y baje suavemente hasta la posición de montaje.

Nota: No corte las ligas de cable en ambos lados hasta que el cabezal con el conjunto del eje X esté completamente asentado.

2. Empuje el conjunto del eje X hacia adelante hasta que no pueda moverse más. Utilice las columnas frontales de la puerta como tope para asegurar que las guías permanezcan paralelas.

3. Apriete los 8 tornillos que fijan el conjunto del eje X: primero apriete los tornillos superiores en ambos lados (fijador rojo M3×6). Dado que los tornillos pueden caer al apretar verticalmente hacia abajo, se recomienda utilizar un destornillador magnético.

4. A continuación, apriete los tornillos traseros (BT3×8), dos en cada lado.

5. Apriete los tornillos inferiores (fijador rojo M3×6), uno en cada lado.

6. Utilice tijeras de corte diagonal para cortar las ligas de cable en ambos lados.

7. Utilice tijeras para cortar la sección superpuesta entre la correa y el bloque de sujeción de correa (aproximadamente 5 dientes). Esto completa el paso de preprocesamiento de la correa (ambas correas, izquierda y derecha, deben recortarse de esta manera).

Nota: Si la correa es demasiado corta, puede utilizar la correa de repuesto y seguir las instrucciones en Reemplazar correa XY H2D para completar el reemplazo. Si la correa es ligeramente demasiado larga, puede utilizar tijeras para recortar los dientes sobrantes y ajustarla a la longitud adecuada.

8. Pase la correa a través del bloque de sujeción de correa H2C. Alinee los dientes de la correa con los dientes del bloque, asegurándose de que el saliente esté en el extremo de la correa. Tire de la correa para que el bloque de sujeción y la correa se enganchen.

9. Instale los sujetadores de correa en las ranuras correspondientes del cabezal y apriete los tornillos (M3x8 azul), tres en cada lado.

Secuencia de apriete: Apriete primero el tornillo central, luego apriete los tornillos superior e inferior en secuencia, y finalmente retorne el apriete del tornillo central para asegurar un ajuste seguro.

10. Presione el extremo de la cadena de cables en la ranura, luego empuje firmemente hacia la izquierda hasta que se enganche en el cierre.

11. Reconecte los dos cables MC-TH, guíelos a través de los sujetadores de cables para un manejo ordenado de cables y ordene los cables para evitar enredos.

12. Alinee las cubiertas de luz LED con las ranuras en el marco superior, instale las cubiertas en ambos lados y presione para asegurarlas.

Instalar los bloques de límite traseros para cabezal dual

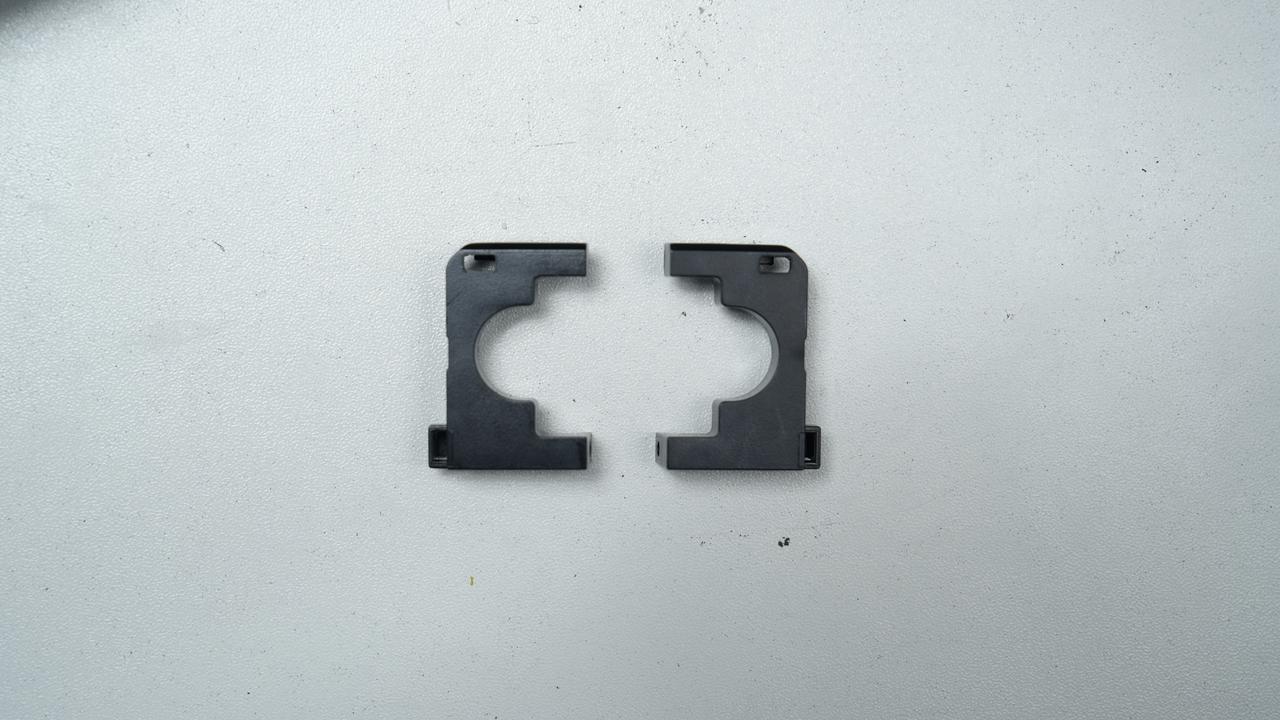

Coloque los bloques de límite traseros en sus posiciones designadas en el lado trasero del eje Y, uno en cada lado. Utilice un destornillador hexagonal H1.5 para apretar los tornillos de fijación (M2x5).

Reemplazar el tope del cortador de filamento

El conjunto de tope del cortador de filamento H2C se instala en los lados izquierdo y derecho de la cámara de impresión. Su función principal es presionar contra el cortador de filamento para cortar el filamento, completando operaciones como el cambio de filamento y la descarga. Las dimensiones del cabezal de los modelos H2S y H2C no son consistentes. Para actualizar una configuración H2S a H2C, primero debe retirar el tope del cortador de filamento original e instalar dos nuevos topes del cortador de filamento H2C. Los pasos específicos son los siguientes:

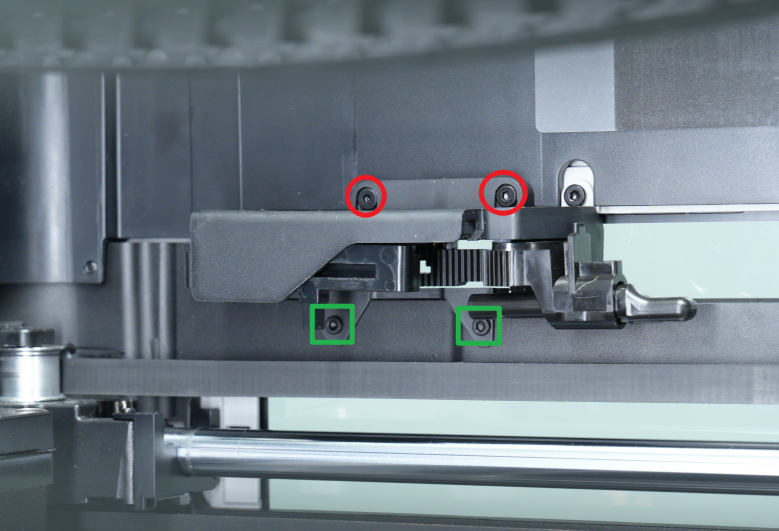

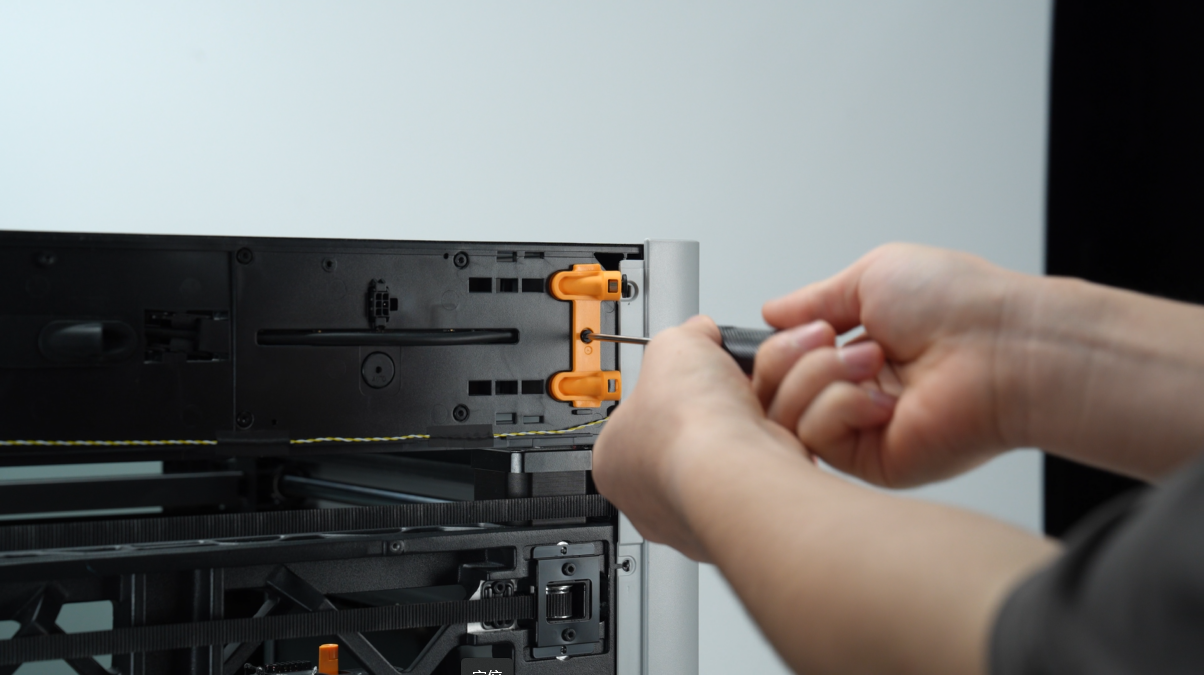

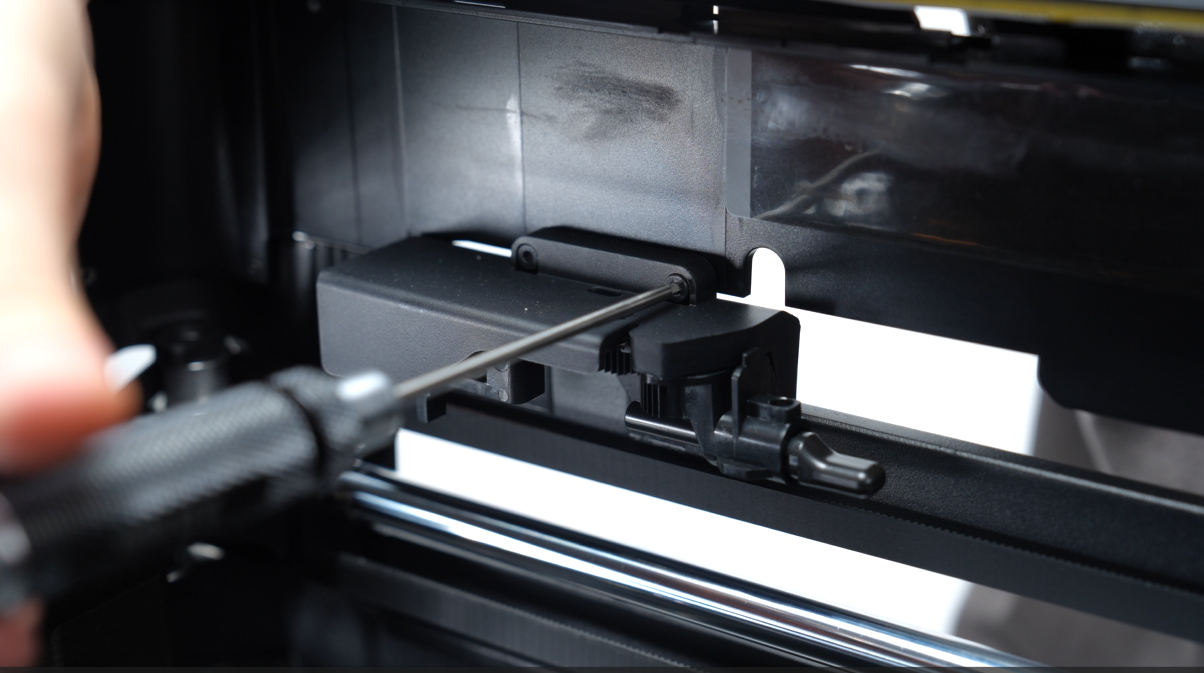

1. Utilice una llave hexagonal H2.0 para retirar el tornillo que fija el tope del cortador de filamento original, luego retire el tope.

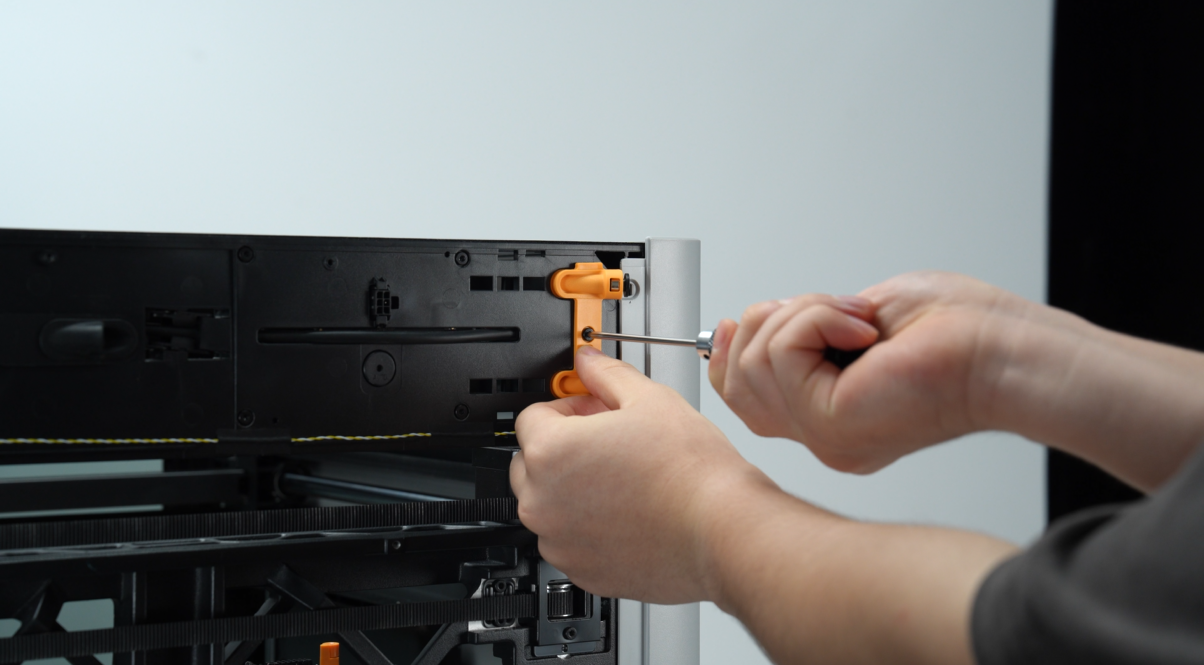

2. Alinee el nuevo tope del cortador de filamento con los agujeros de tornillo en el marco de la impresora. Utilice una llave hexagonal H2.0 para apretar los cuatro tornillos de montaje (especificaciones: círculo rojo = BT2.6×8, cuadrado azul = M2.5×5).

Nota: El diseño de agujeros para tornillos en ambos bloques de tope del cortador es idéntico: dos tornillos en la fila superior y dos en la fila inferior.

Retirar el amortiguador

1. Utilice una llave hexagonal H2.0 para retirar el tornillo que fija el soporte del tubo PTFE en la parte trasera de la impresora. (BT3x5)

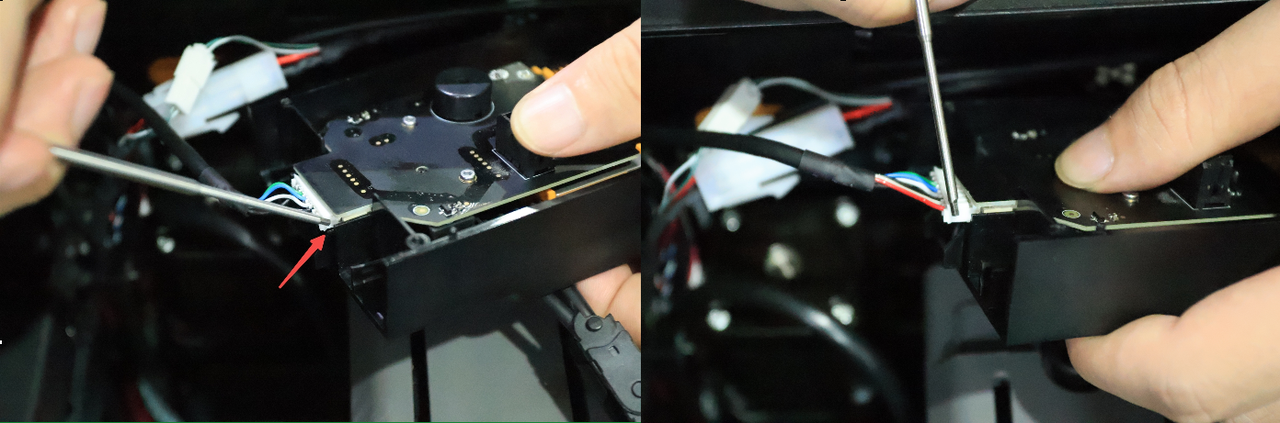

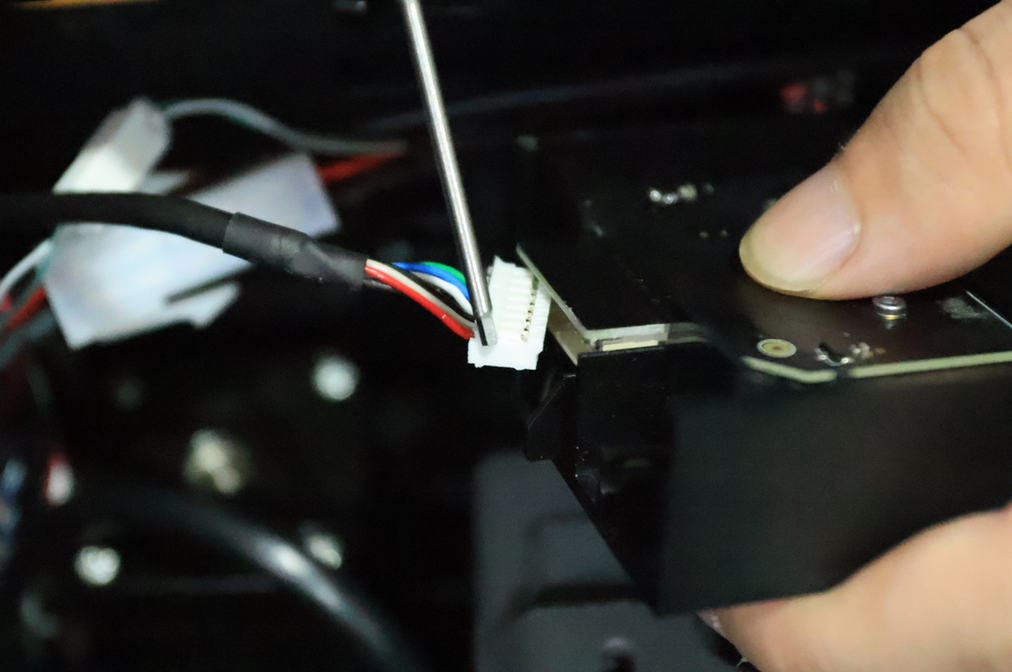

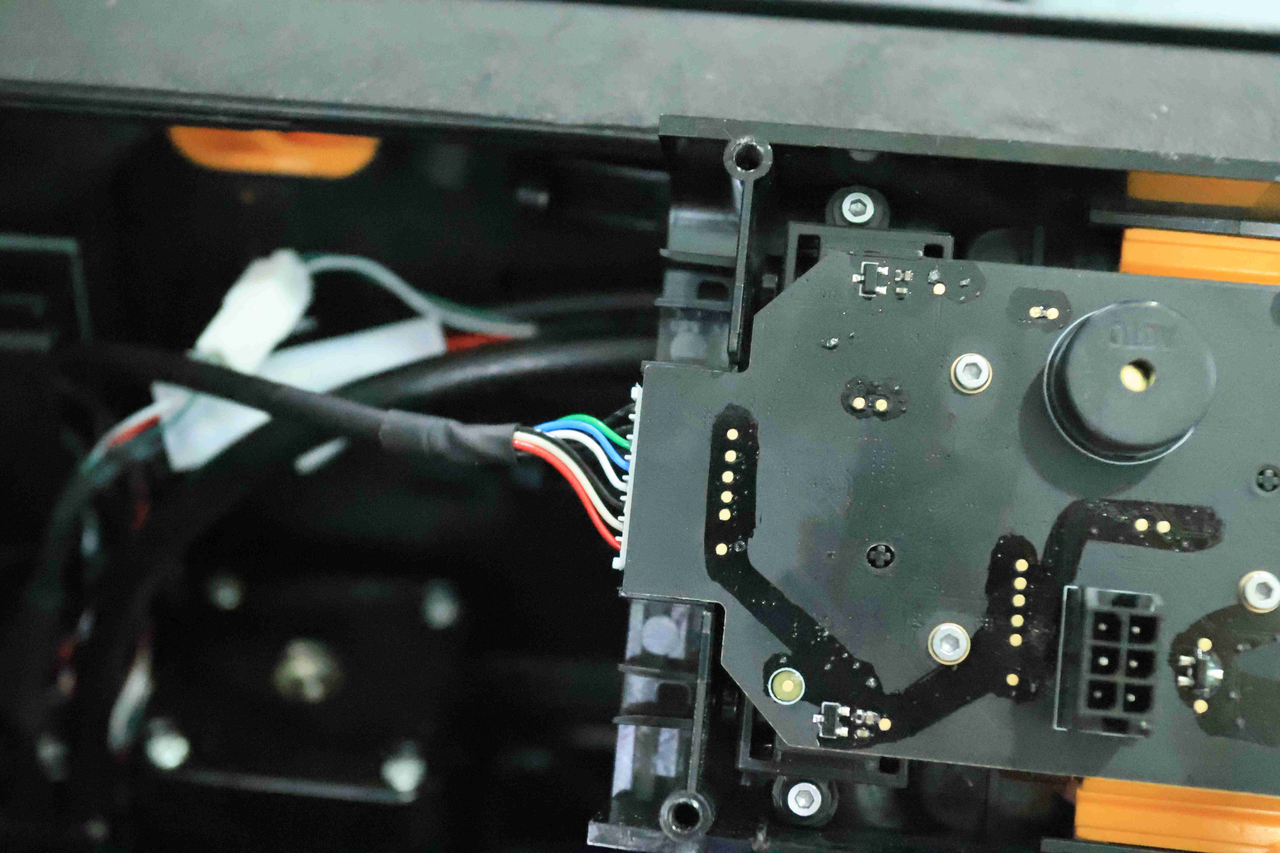

2. Utilice un destornillador para levantar suavemente el lado del conector de cable.

3. Levante cuidadosamente el conector para desconectar el cable.

Instalar el amortiguador H2C

1. Utilice una llave hexagonal H2.0 para instalar el tornillo que fija el nuevo soporte del tubo PTFE en la parte trasera de la impresora. (BT3x5)

2. Reconecte el cable del amortiguador al amortiguador.

Fijar el amortiguador

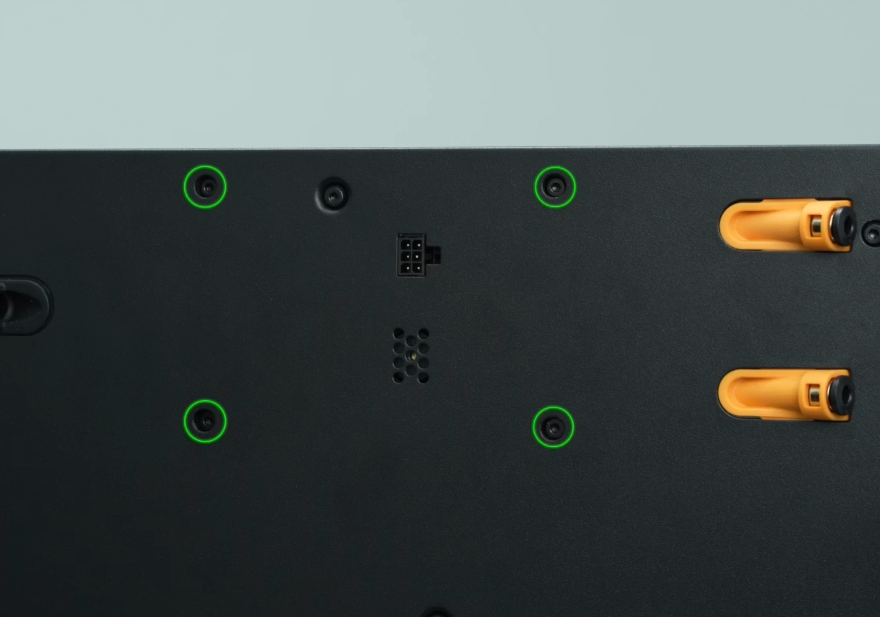

Utilice una llave hexagonal H2.0 para apretar los cuatro tornillos (BT3×8) en el panel trasero.

Paso 3. Reemplazar la placa AP (Tiempo estimado: ~20 minutos)

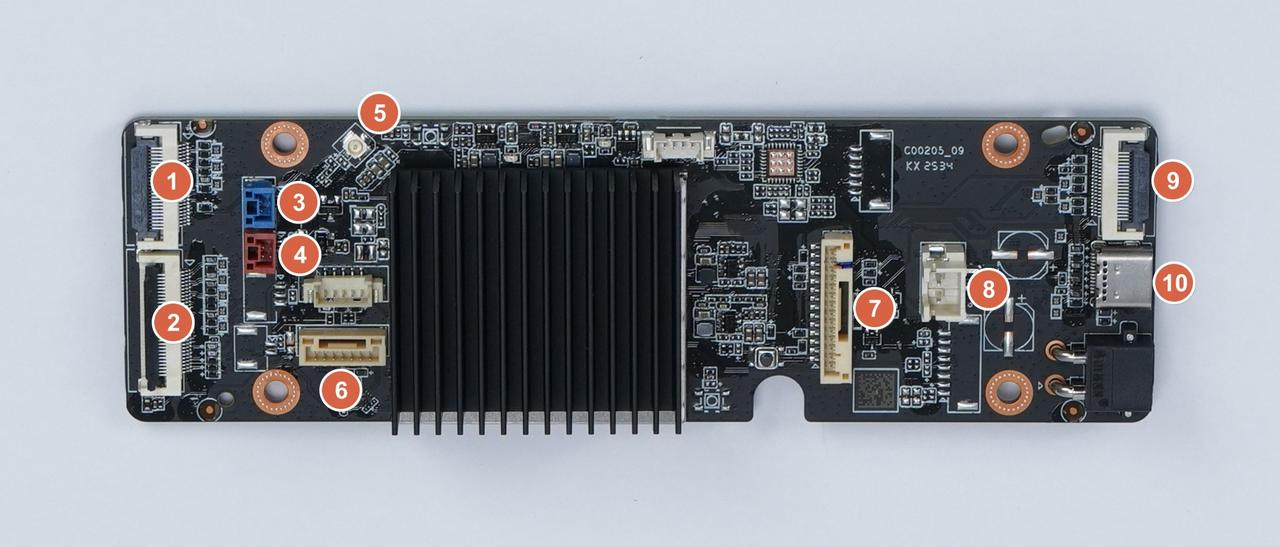

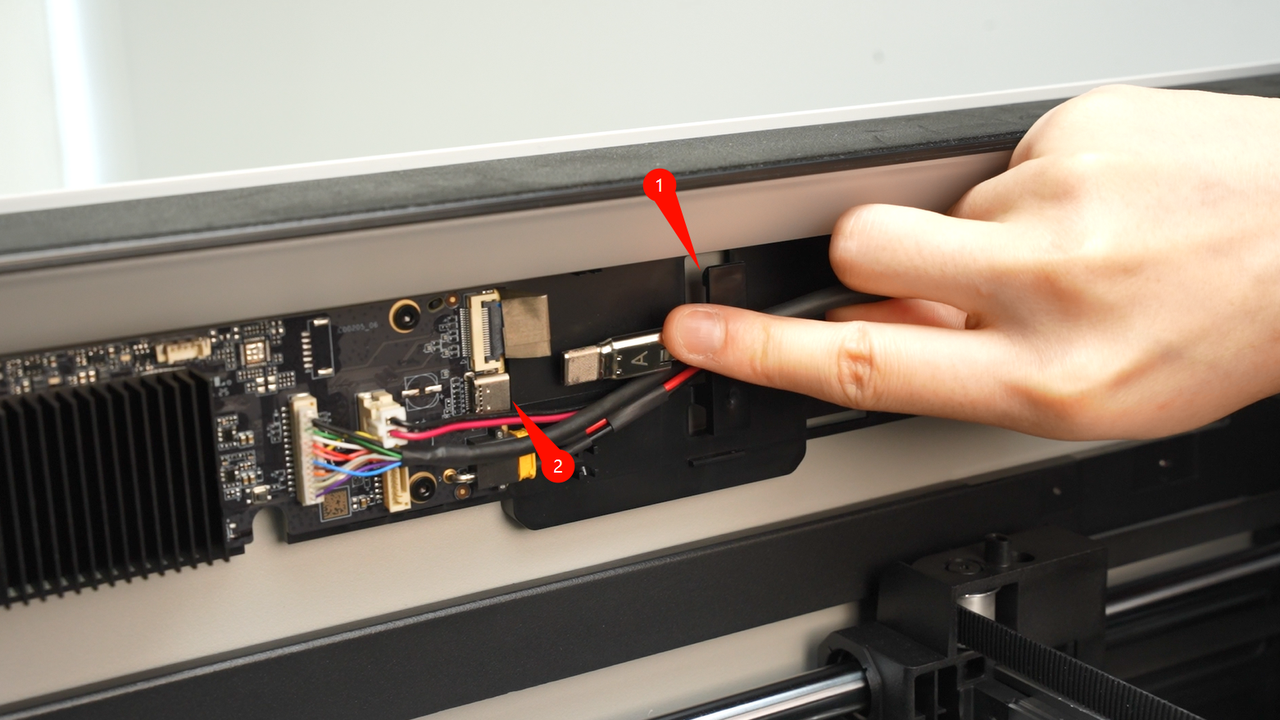

Retirar el cable de la placa AP

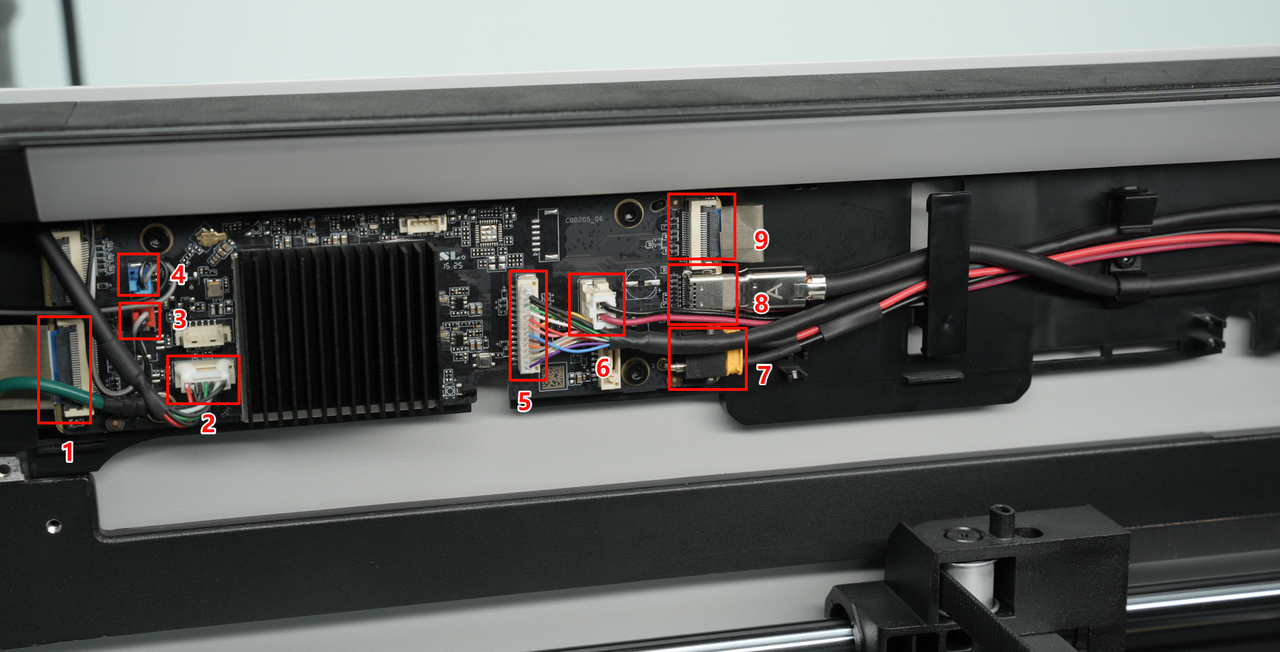

Desconecte los conectores 1–10 de la placa AP en secuencia.

1. Cable del conector de pantalla

2. Placa del puerto USB

3. Cable de luz LED izquierda (enchufe rojo)

4. Cable de luz LED derecha (enchufe azul)

5. Cable MC-AP (comunicación)

6. Cable MC-AP (alimentación)

7. Cable de alimentación TH (transferido a través de la placa AP)

8. Cable USB-C

9. Cable de cámara Live View Un cable de tierra está conectado al tornillo en la esquina inferior izquierda.

Retirar el cable de alimentación TH

1. Utilice una llave hexagonal H2.0 para retirar un tornillo (BT3×8). Luego, tire hacia abajo el conducto de purga hasta que se muestren los dos clips y retire el conducto hacia afuera.

2. Desconecte el cable de la placa TH cerca del amortiguador.

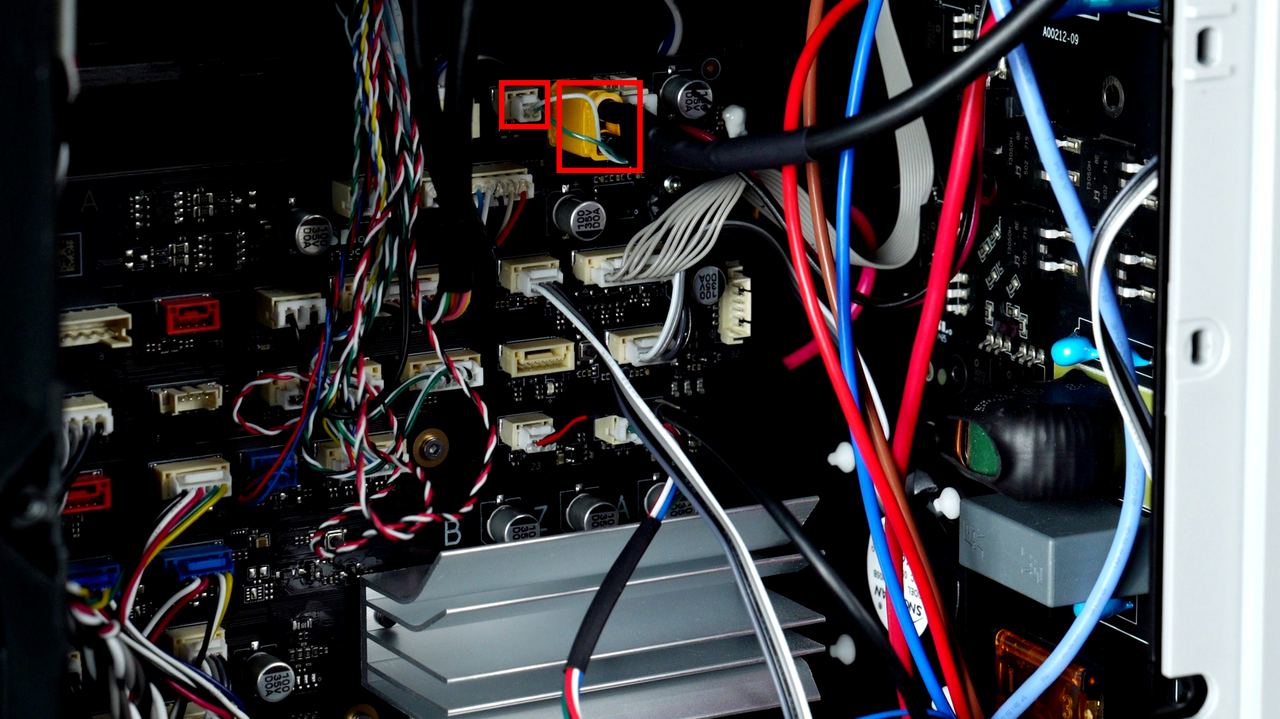

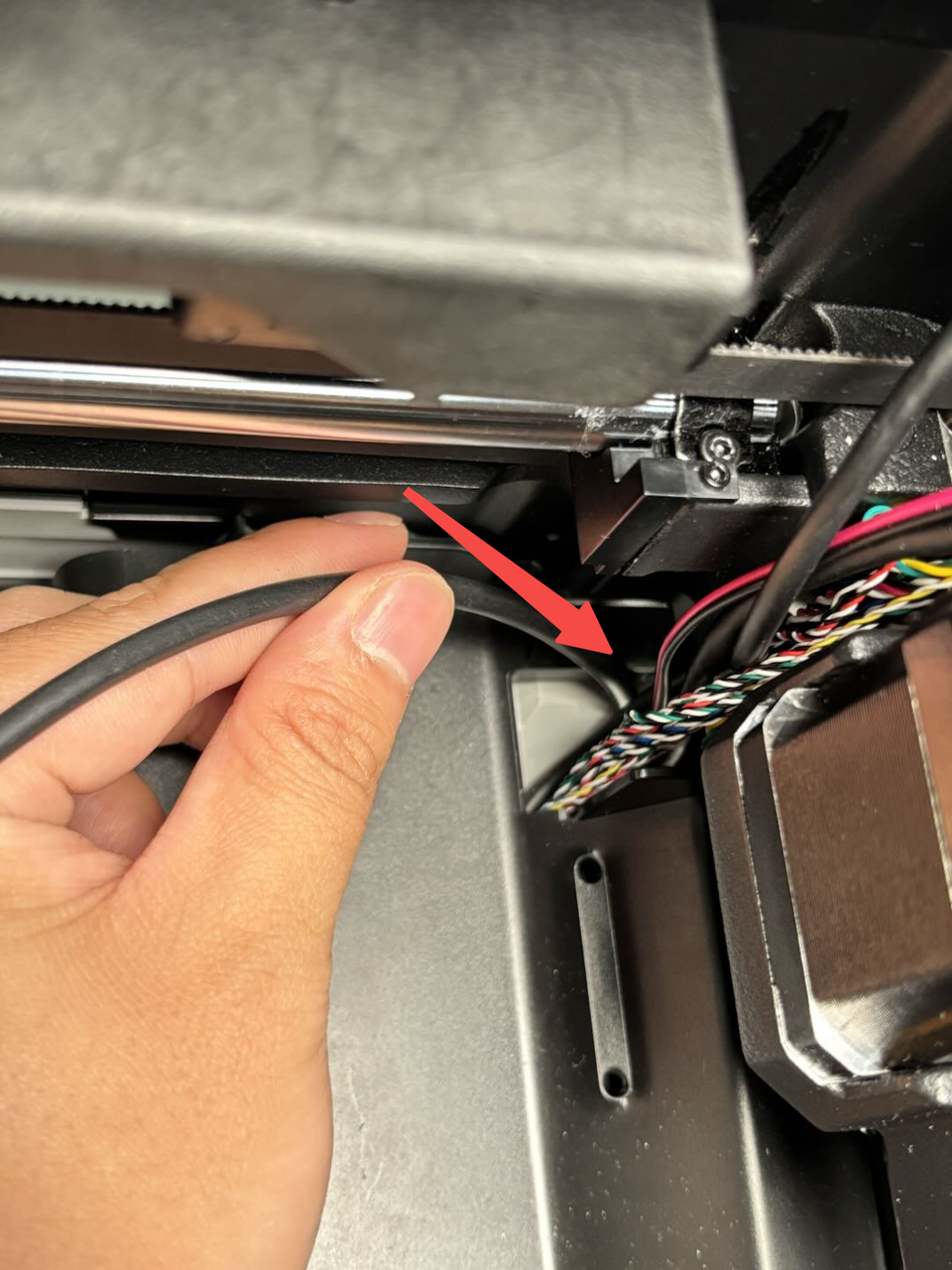

3. Desconecte el cable de alimentación TH en la placa MC, luego tire del cable desde el canal de guía interno.

Instalar el cable de alimentación TH

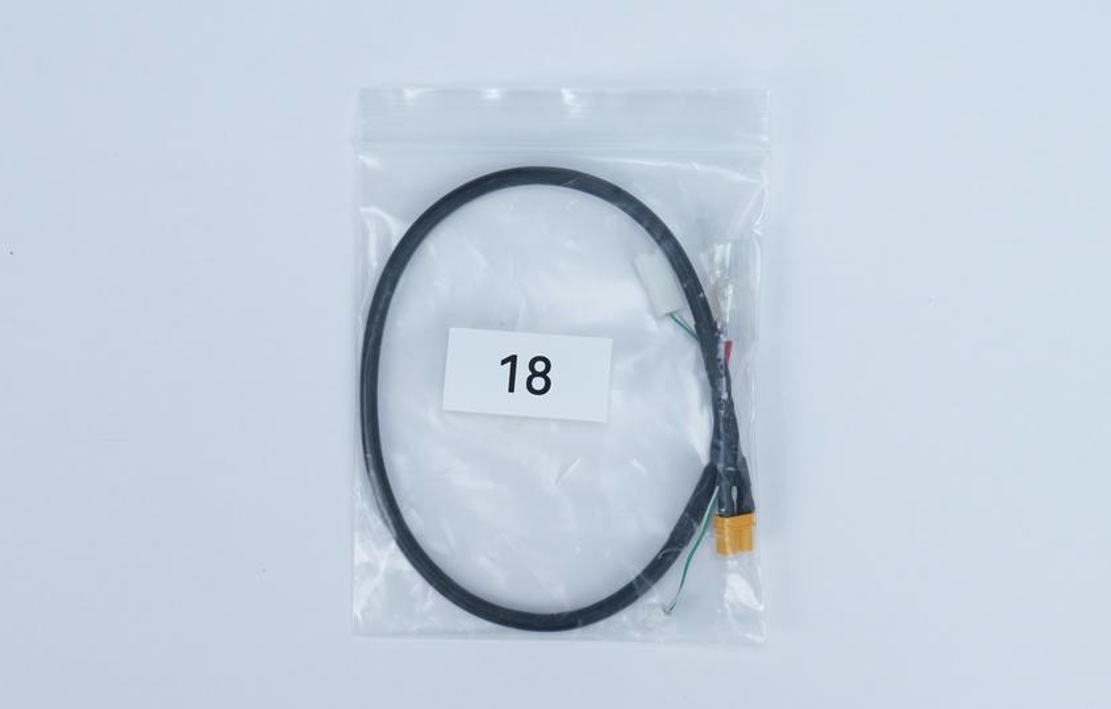

1. Saque el cable #18 (cable de alimentación TH) del kit de actualización.

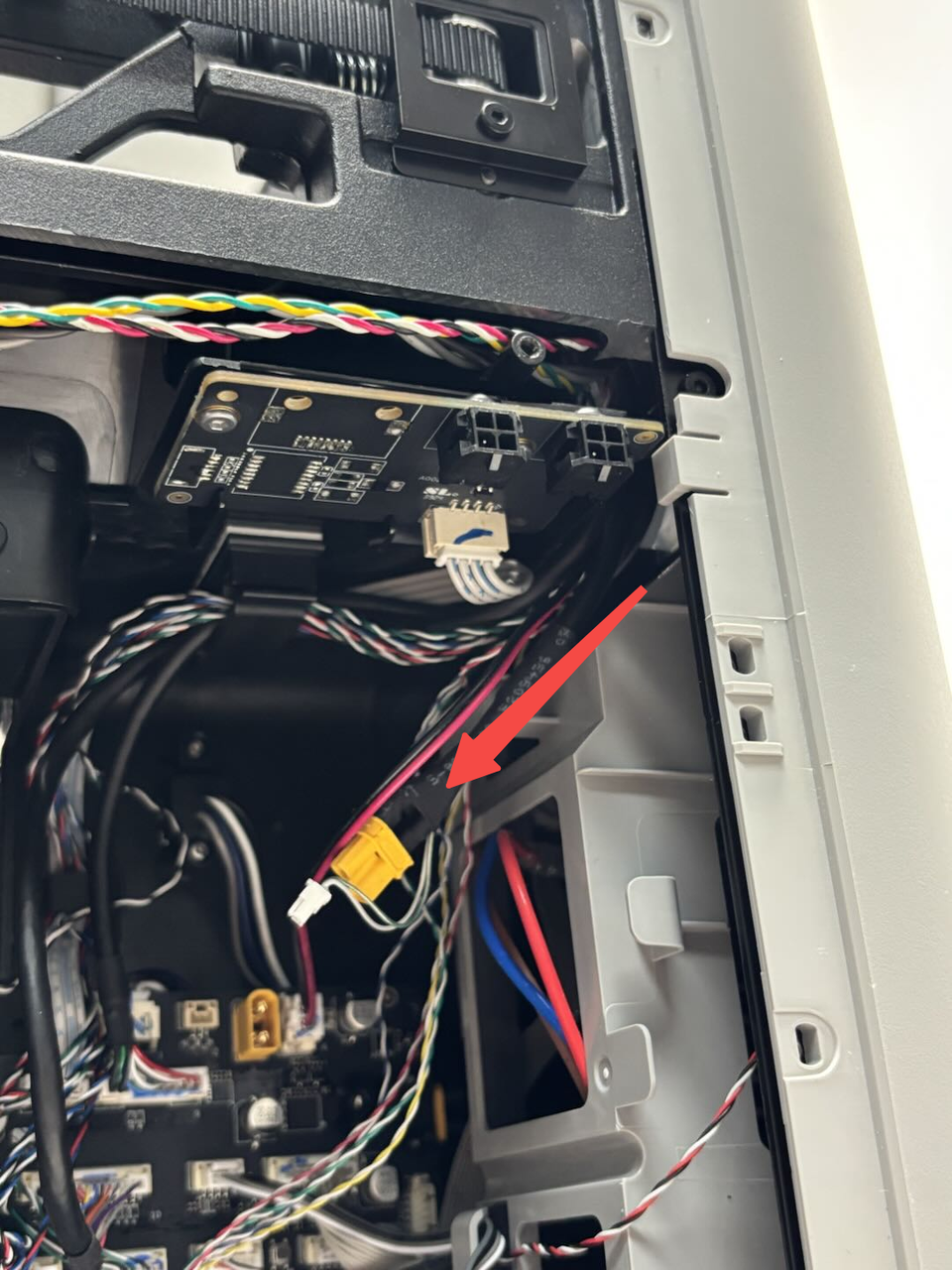

2. Guíe el nuevo cable de alimentación TH a través del canal interno de la impresora.

3. Conecte el cable de alimentación TH al puerto correspondiente en la placa MC.

Retirar la placa AP del H2S

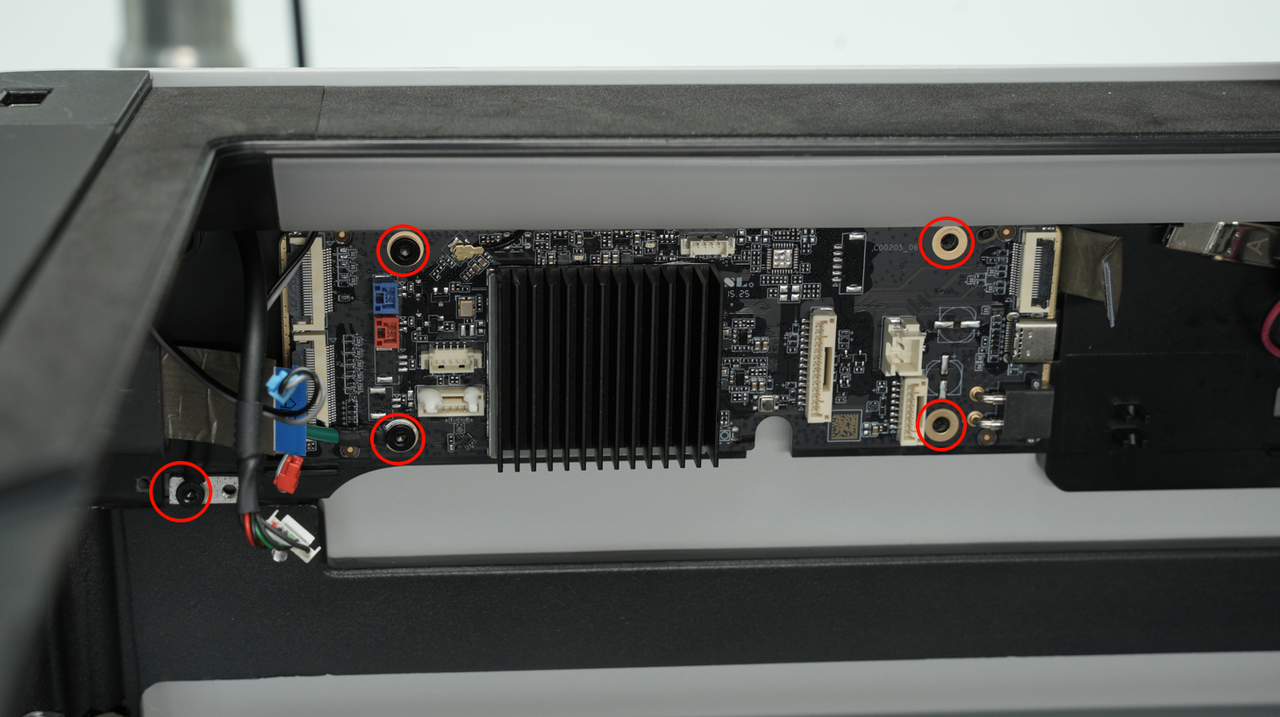

1. Utilice una llave Allen H2.0 para retirar los 4 tornillos (BT3x5) que fijan la placa AP.

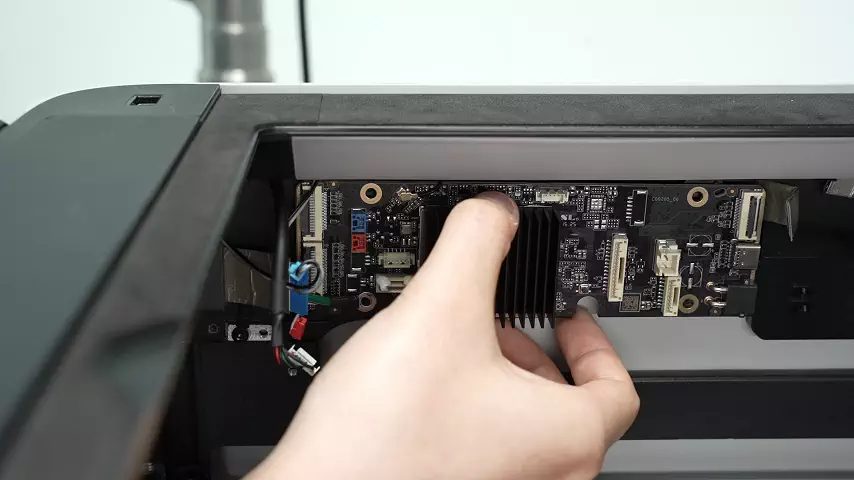

2. Desconecte la antena Wi-Fi y retire la placa AP.

Instalar la placa AP del H2C

1. Conecte primero la antena Wi-Fi para evitar dificultades una vez que la placa AP esté fija en su posición. Alinee la placa AP con los agujeros de montaje en el marco superior y utilice un destornillador H2.0 para apretar los 4 tornillos de montaje (BT3x5). Asegúrese de que el cable de tierra esté instalado en la posición correspondiente del tornillo en la esquina inferior izquierda.

2. Conecte todos los cables de la placa AP. Se necesitan instalar un total de 10 conectores, como se muestra:

1. FPC de cámara birdseye (solo versión láser)
2. FPC de pantalla
3. Luz LED derecha
4. Luz LED izquierda
5. Antena Wi-Fi
6. Tablero de interfaz USB
7. Cable de comunicación MC-AP
8. Cable de alimentación MC-AP
9. FPC de cámara de vista en vivo
10. Cable USB-C del cabezal

Nota: Al instalar el cable USB-C del cabezal, asegúrese de que el lado con la letra "A" esté hacia afuera.

Instalar la cubierta de la placa AP

1. Comience desde el lado cercano a la parte trasera de la impresora e inserte la cubierta de la placa AP. Asegúrese de que el borde derecho de la cubierta esté alineado con el amortiguador, luego presione toda la cubierta en las ranuras hasta que haga clic en su lugar.

2. Finalmente, utilice una llave Allen H2.0 para apretar el único tornillo (BT2.6x8).

---

La guía completa de actualización se divide en dos partes, que puede acceder a través de los siguientes enlaces:

• Guía completa de procedimiento para actualizar de H2S a H2C – Parte A
• Guía completa de procedimiento para actualizar de H2S a H2C – Parte B

Para instrucciones detalladas sobre la instalación del soporte de montaje de la estructura de la cama del hotend inductivo, la estructura del hotend inductivo, el actuador de cierre del hotend inductivo, la cubierta frontal, el panel lateral, el panel trasero y otros accesorios, consulte Guía completa de procedimiento para actualizar de H2S a H2C – Parte B. .

Preguntas frecuentes

P1: Después de actualizar el H2S a la versión láser H2C, ¿puedo usar el módulo láser de 40 W, o solo puedo seguir usando el de 10 W?

Después de actualizar la versión láser H2S a la versión láser H2C, se admite el módulo láser de 40 W. La principal razón por la que el H2S no admite el módulo láser de 40 W es la limitación de su estructura espacial, la cual se eliminará después de actualizar al cabezal H2C.

P2: ¿Se admite la función de malla 3D sin contacto después de actualizar a H2C?

Tanto la versión láser H2S (10 W) como la versión láser H2C (10 W y 40 W) admiten la función de malla 3D sin contacto, pero la característica requiere una nueva versión de firmware. El firmware más reciente para H2S que admita esta función estará disponible a finales de marzo de 2026.

P3: Si actualizo el H2S a H2C e instalo los paneles laterales láser, ¿pueden conectarse y usarse normalmente los sensores Hall en los paneles laterales?

Aunque es posible actualizar la versión láser H2S a la versión láser H2C, no recomendamos esta operación.

La razón es: después de actualizar el H2S a H2C, ejecutará el firmware H2C, que requiere la detección de los sensores Hall en las ventanas izquierda y derecha (2 por panel lateral, 4 en total). Por lo tanto, si necesita actualizar la versión láser H2S a H2C, además del kit de actualización Vortek para H2S, también debe comprar por separado los paneles laterales izquierdo y derecho para H2C. Además, si actualiza a H2C y usa la función láser, debe contactar al servicio postventa, que le enviará gratuitamente el conjunto de marco superior para su pedido de actualización Vortek (el costo de los paneles laterales izquierdo y derecho correrá por cuenta del usuario).

Guía de reemplazo:

• Reemplazar el conjunto de marco superior H2S
• Reemplazar paneles laterales izquierdo y derecho H2S

Guía de instalación:

• Reemplazar el conjunto de marco superior H2C
• Reemplazar paneles laterales izquierdo/derecho H2C

(El sensor Hall superior se encuentra en el conjunto de marco superior, y la ruta de cableado de esta placa Hall es relativamente compleja, lo que hace casi imposible instalar estas 2 placas Hall por separado. Por lo tanto, la actualización no puede completarse solo agregando placas Hall. Como gesto de buena voluntad, si decide proceder con la actualización, el servicio postventa le enviará gratuitamente las piezas de repuesto del conjunto de marco superior requerido para su pedido de actualización y le ayudará con la instalación.)

En general, esta solución de actualización aumentará los costos de hardware y la complejidad de instalación, por lo que no recomendamos actualizar la versión láser H2S a H2C.

Notas finales

Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que puede responder preguntas comunes de inmediato y brindarle orientación operativa.
