Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2C.
Correa XY
La correa XY utilizada en la impresora 3D H2D tiene una longitud de 1824 mm y un ancho de 9 mm. En total hay dos correas de extremo abierto, que conectan el motor XY al cabezal y accionan su movimiento a lo largo de los ejes X/Y.
Esta guía proporciona el método más eficiente y sencillo para desmontar y montar. Para garantizar un funcionamiento suave, siga estrictamente los procedimientos.
Las piezas de repuesto del ventilador auxiliar de capa incluyen lo siguiente:
-
Correa * 2
-
Tornillo M3x8 - utilizado para fijar la base de fijación de la correa * 6
-
Base de fijación de la correa * 2
-
Bloque de fijación de la correa * 4
Cuándo utilizar
-
La correa XY está rota.
-
La correa XY está desgastada.
Herramientas y materiales necesarios
-
Correa XY nueva
-
Llave Allen H2.0
Especificaciones y cantidades de tornillos involucrados en el reemplazo de la correa XY del H2D (se recomienda guardar los tornillos removidos para evitar pérdidas):
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos o cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daño electrónico y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora está encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos presentar un ticket técnico respecto a su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirar la correa XY
Paso 1: Retirar el bloque de fijación de la correa

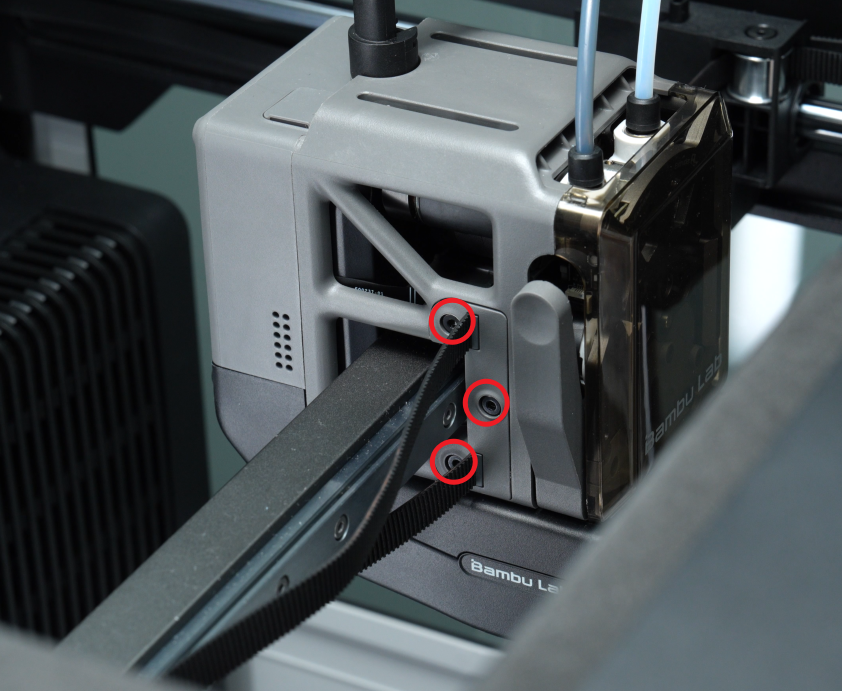

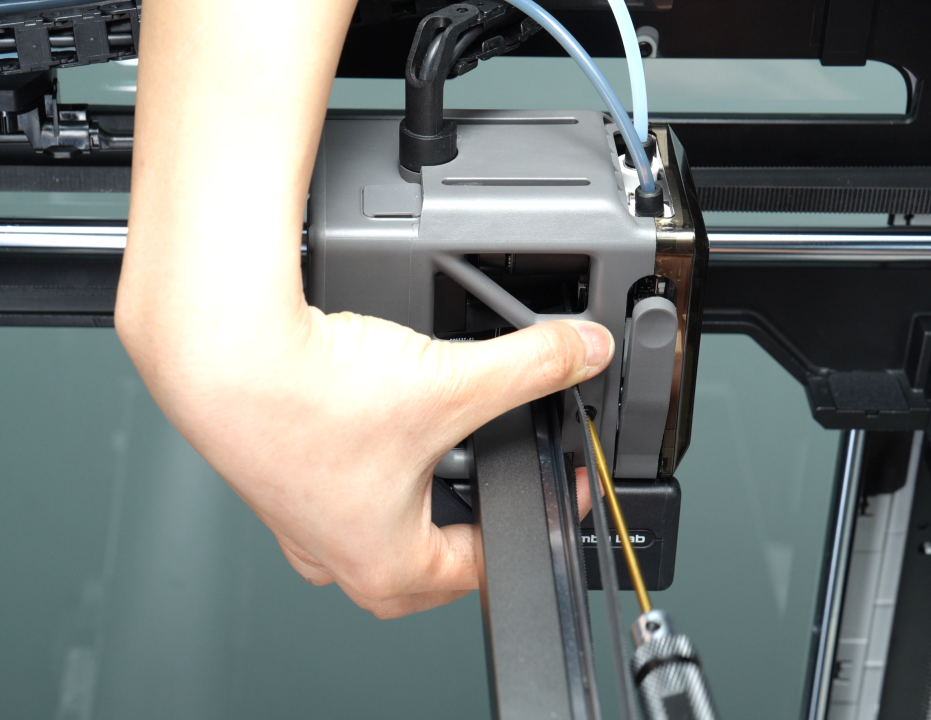

- Utilice una llave Allen H2.0 para retirar los 6 tornillos (M3x8) que fijan los bloques de fijación de la correa en el cabezal, y retire los bloques de fijación de ambos lados del cabezal.

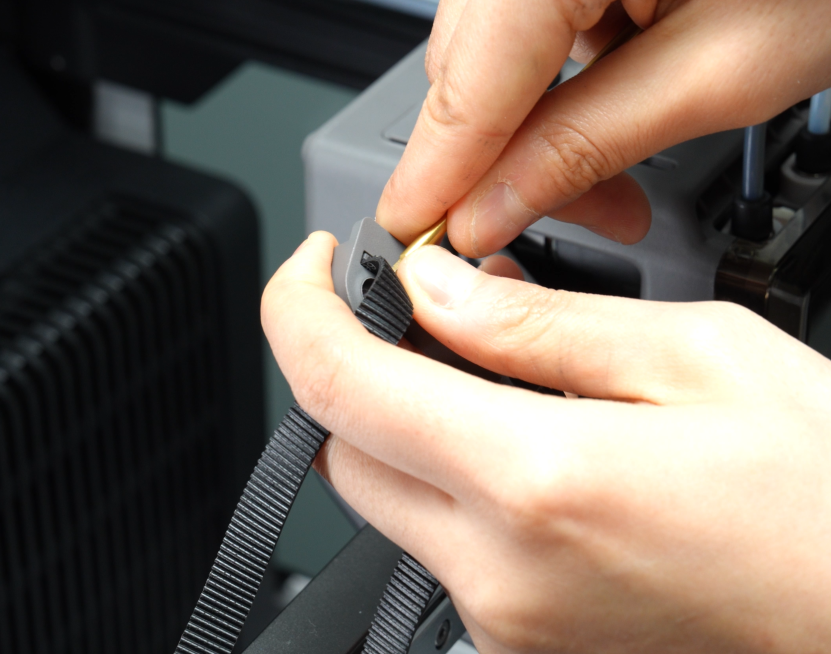

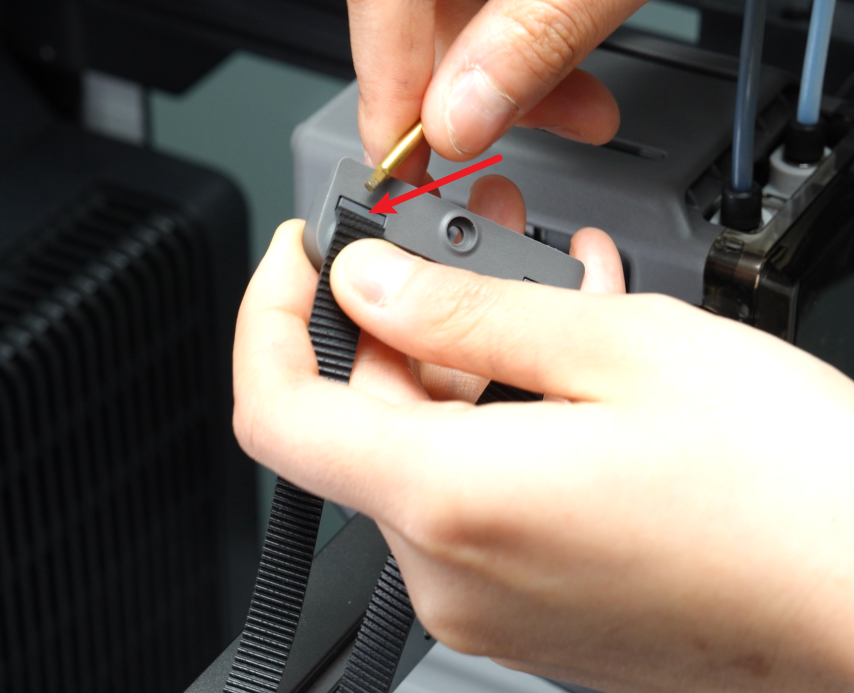

- Utilice la llave Allen para empujar suavemente la base de fijación de la correa un poco hacia afuera, luego gire el bloque de fijación para liberar la correa.
Consejo: Para simplificar el proceso de instalación, solo necesita retirar las dos bases de fijación en un lado del bloque de fijación; el otro lado no necesita ser retirado.
Paso 2: Unir las correas

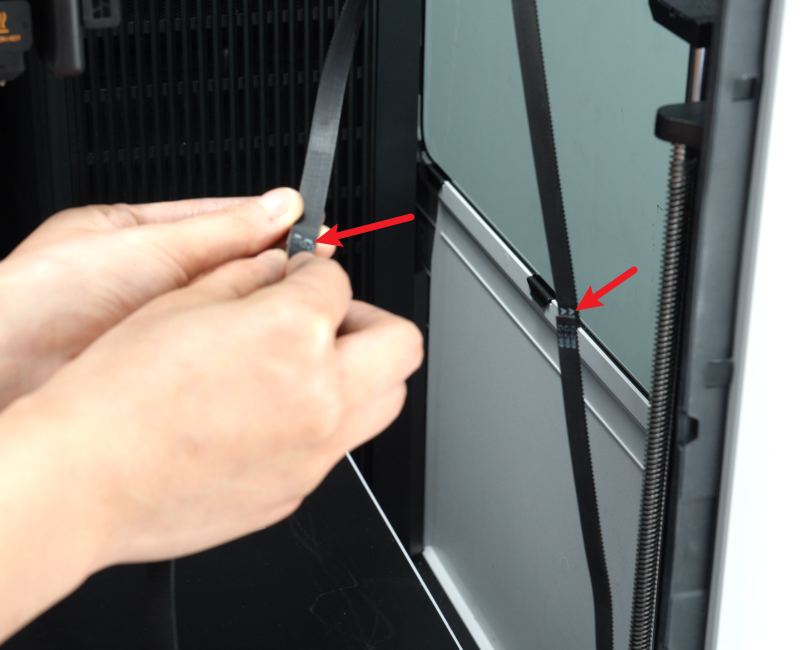

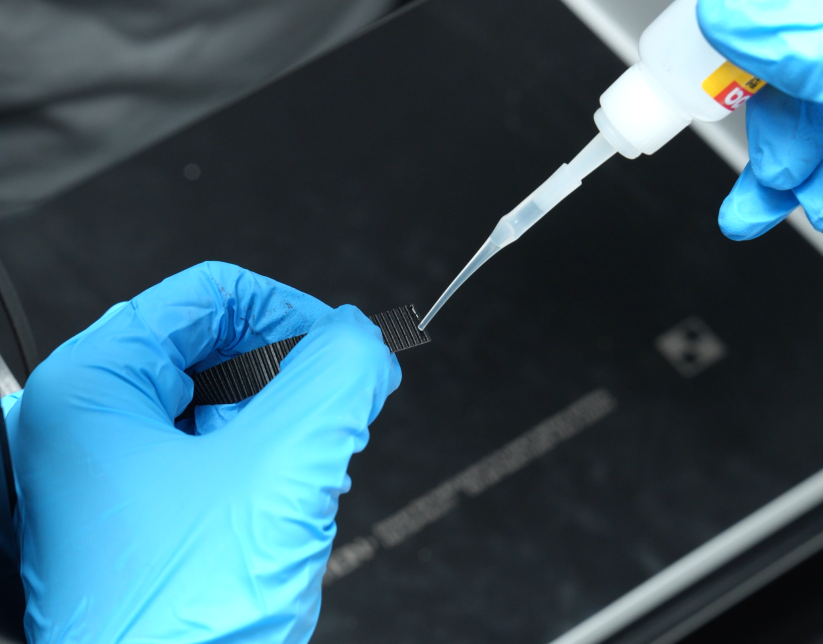

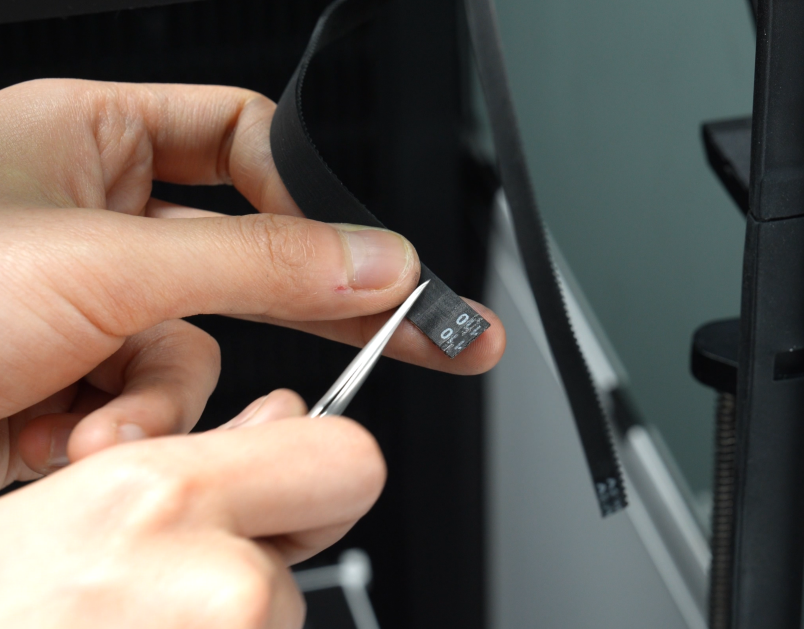

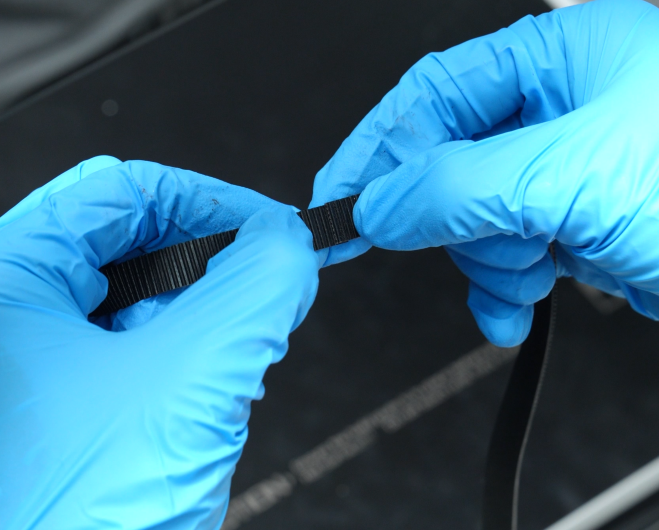

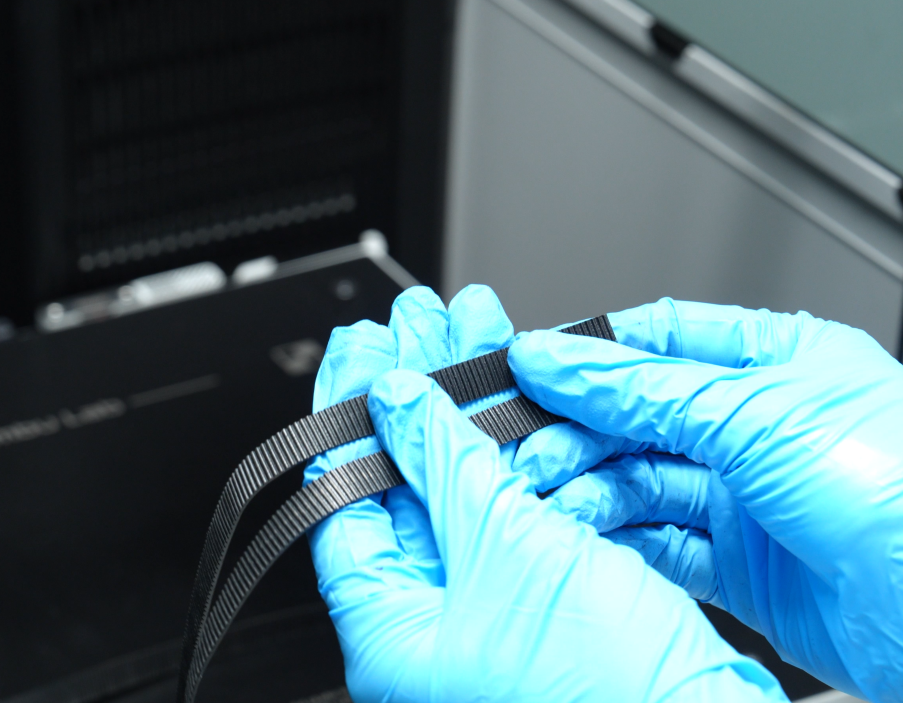

Después de retirar la correa, aplique unas gotas de adhesivo de secado rápido en el extremo de la correa vieja (use guantes para evitar que el pegamento le quede en las manos). Alinee la nueva correa en la misma orientación que la correa vieja (lado con dientes hacia arriba, como se muestra en la imagen), y una las correas vieja y nueva. Espere a que el adhesivo se cure completamente.
Puede seguir el mismo método para unir de forma segura la otra correa XY.

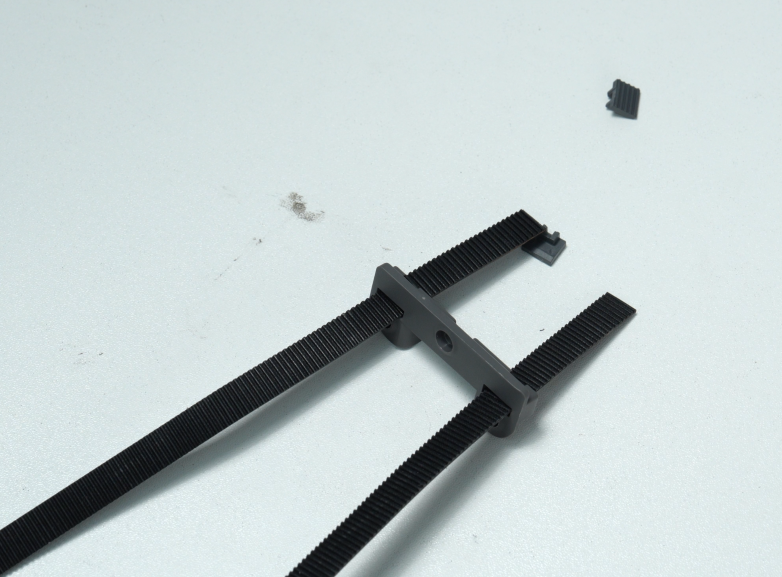

Para una mejor unión, coloque la nueva correa sobre la correa vieja, como se muestra en la imagen, para asegurar que no se rompa durante el paso.
Paso 3: Instalar el bloque de fijación de la correa

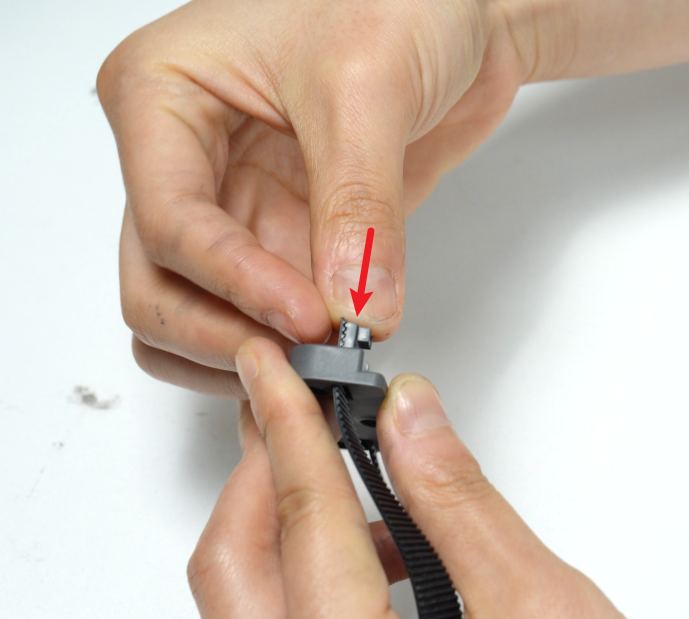

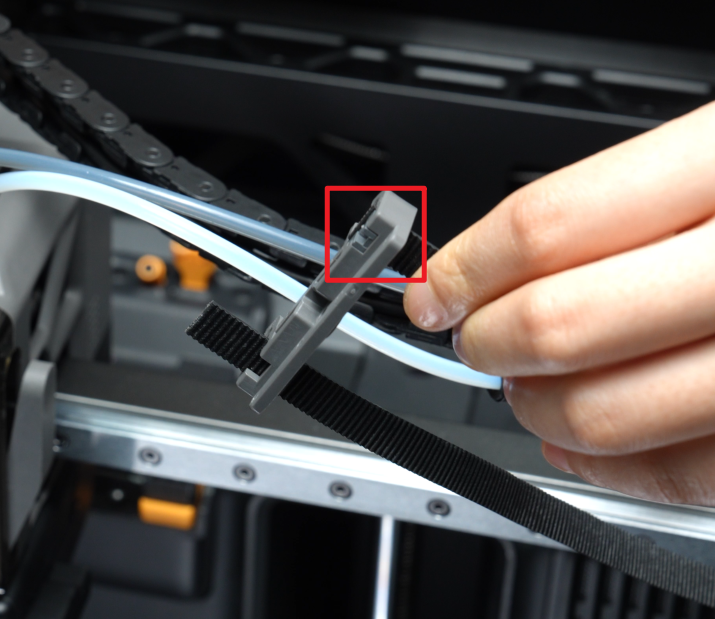

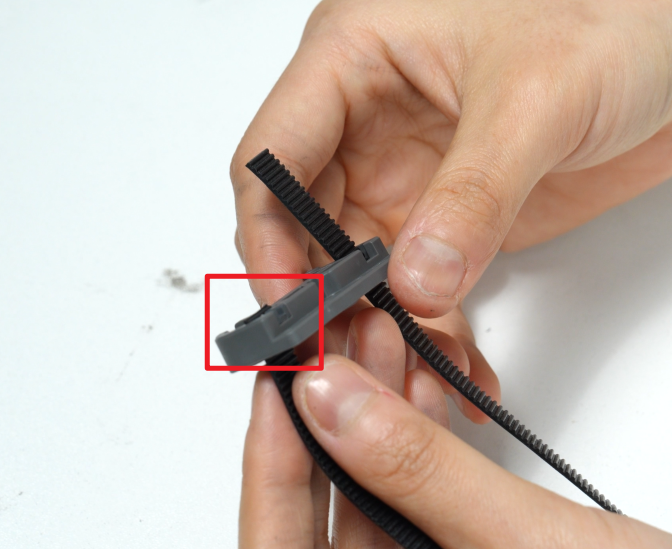

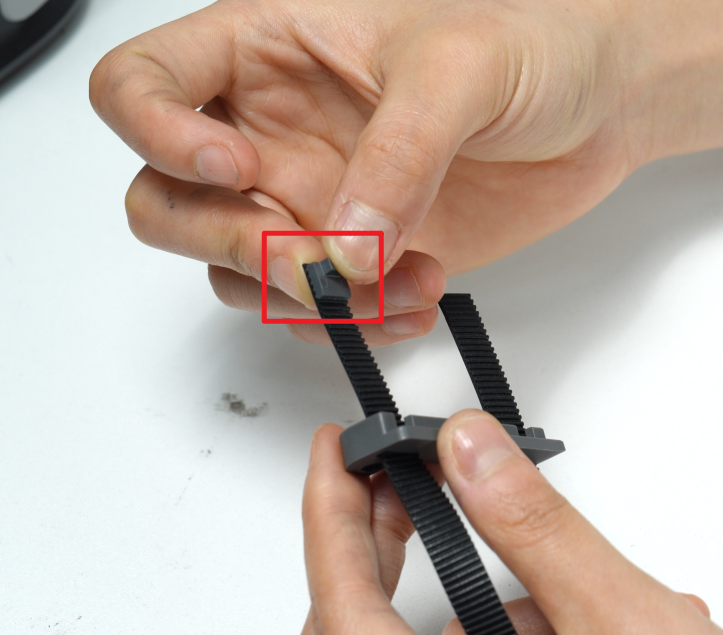

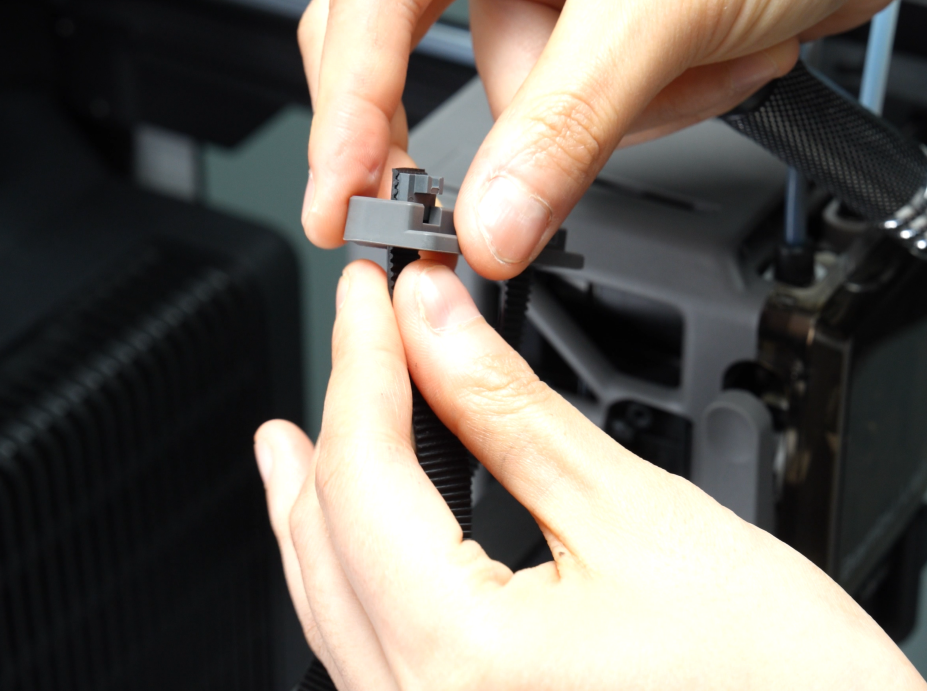

Sostenga ambas correas, localice el extremo de la nueva correa y pásela por el bloque de fijación de la correa. Alinee los dientes del soporte de la correa con los dientes de la correa, asegurándose de que el punto elevado esté en el extremo de la correa. Tire de la correa para asentar el soporte y la correa en el bloque de fijación.
Repita el mismo método para asegurar la otra correa.
Instalar la correa XY
Paso 1: Pasar la correa XY

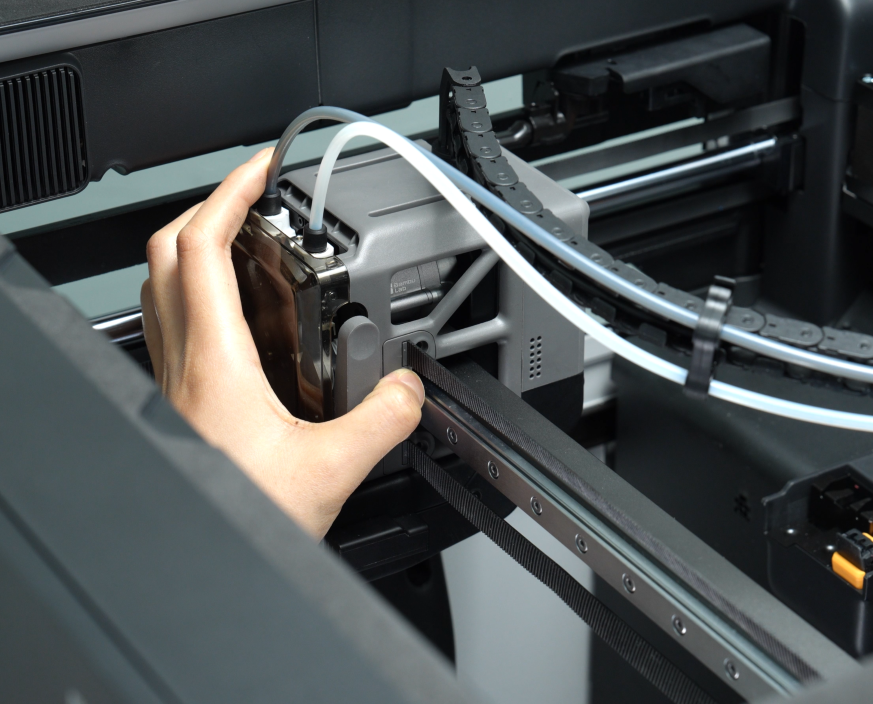

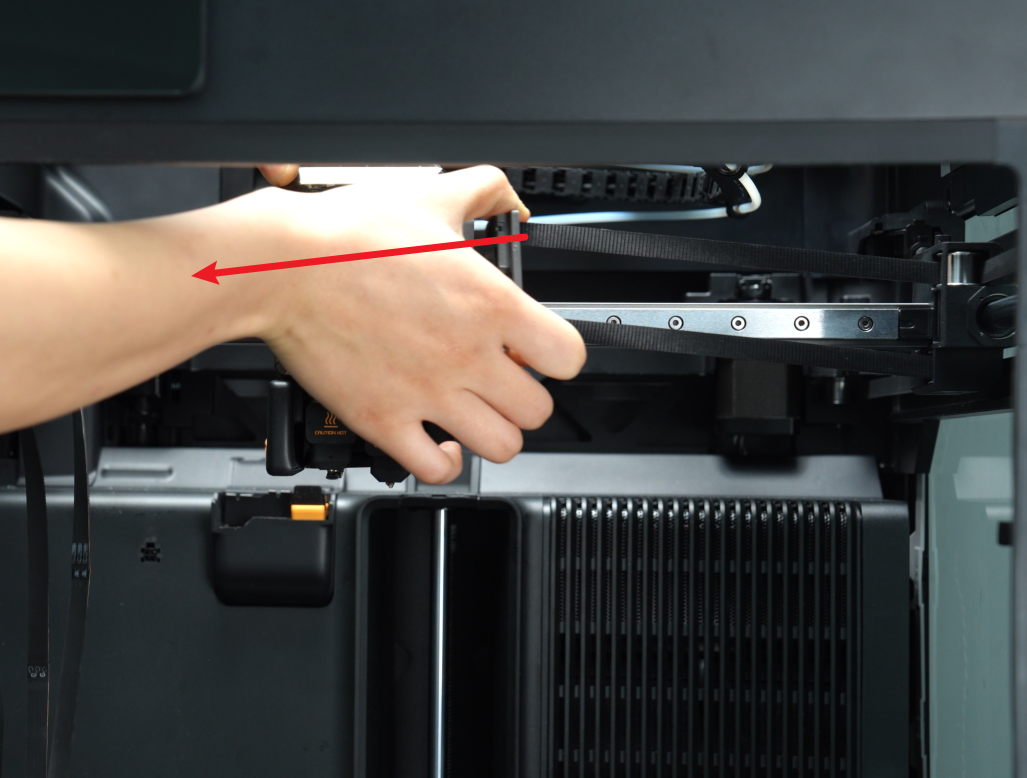

Tire del bloque de fijación en el otro extremo de la correa vieja, y utilice la correa vieja para guiar la nueva correa a través de la polea libre y el motor.
Proceda lentamente y con cuidado. Puede empujar desde un lado y tirar desde el otro para pasar la correa, asegurándose de que la nueva correa esté completamente instalada en la impresora.
Paso 2: Retirar la correa vieja
- Una vez que la nueva correa esté completamente instalada en la impresora, separe la nueva correa de la correa vieja en la unión pegada, y limpie cualquier residuo de adhesivo de la nueva correa.
-

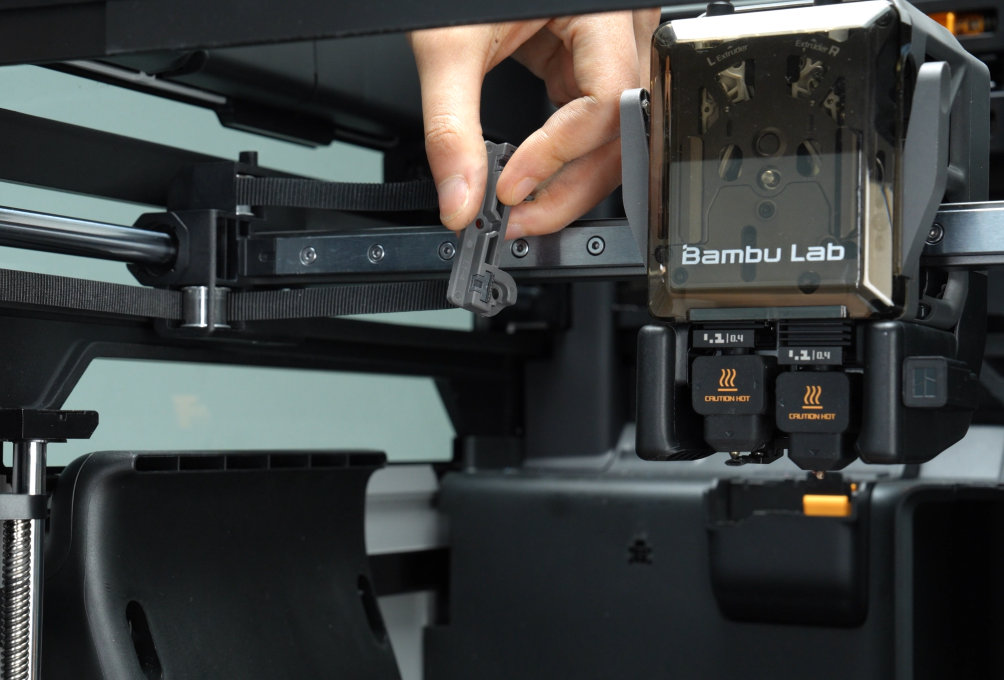

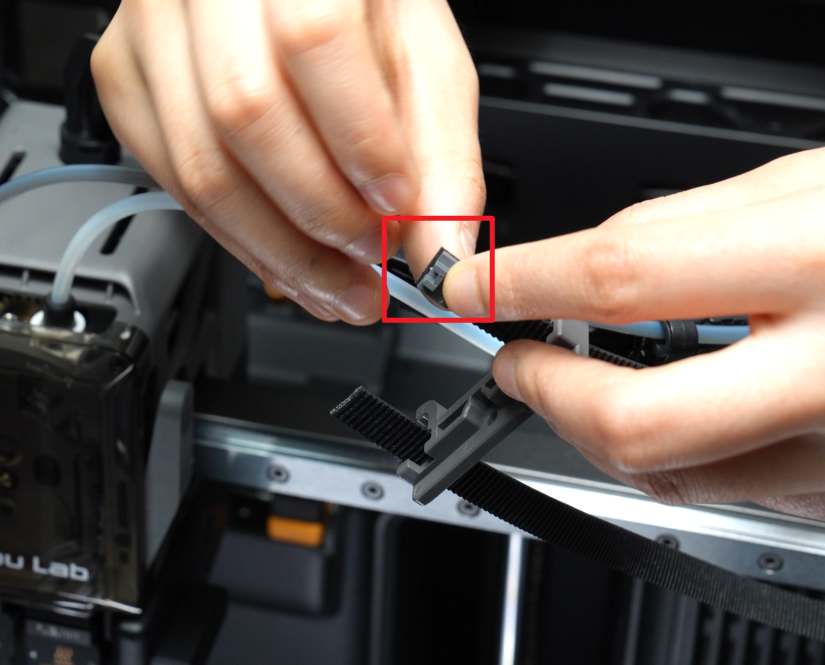

Retire los soportes de la correa de la correa vieja (consulte Paso 1: Retirar el bloque de fijación de la correa para los pasos).
-
Instálelos en la nueva correa (consulte Paso 3: Instalar el bloque de fijación de la correa para pasos detallados), o utilice las bases de fijación de correa incluidas en las piezas de repuesto de la correa XY.
Paso 3: Instalar el bloque de fijación de la correa

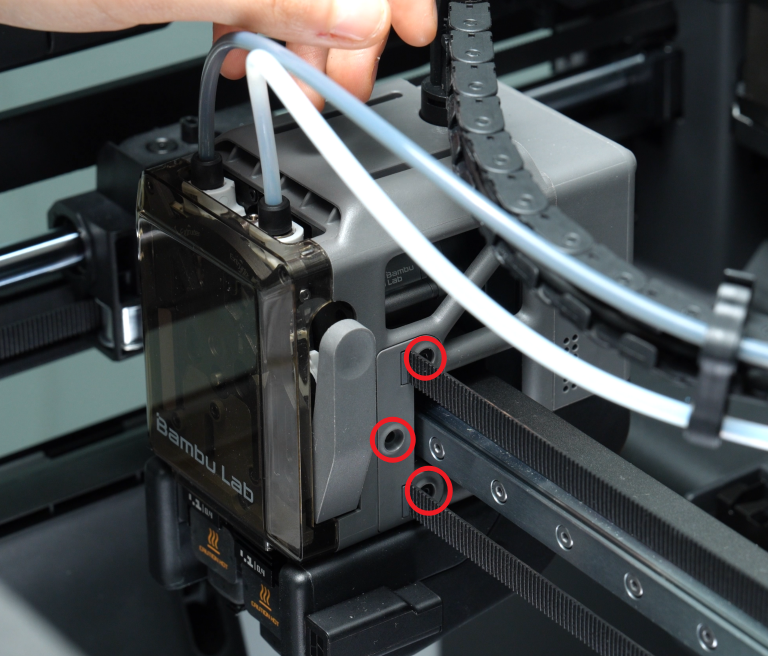

Inserte la base de fijación de la correa en el cabezal y apriete los 3 tornillos de fijación (M3x8) utilizando una llave Allen H2.0. Al instalar el otro lado, presione el bloque de fijación contra el eje Y, y empuje el bloque de fijación hacia adentro con la mano mientras la correa está tensada. Apriete los 3 tornillos (M3x8), comenzando con el tornillo central.
Verificar la funcionalidad
Asegúrese de que el cabezal se mueva suavemente, que la polea libre gire sin ruido anormal y que no haya errores relacionados con frecuencia de resonancia baja/anormal de la correa.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, presente un ticket técnico, responderemos sus preguntas y brindaremos asistencia.
Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
