Reemplazar el panel lateral izquierdo/derecho del H2S

Panel Lateral Izquierdo

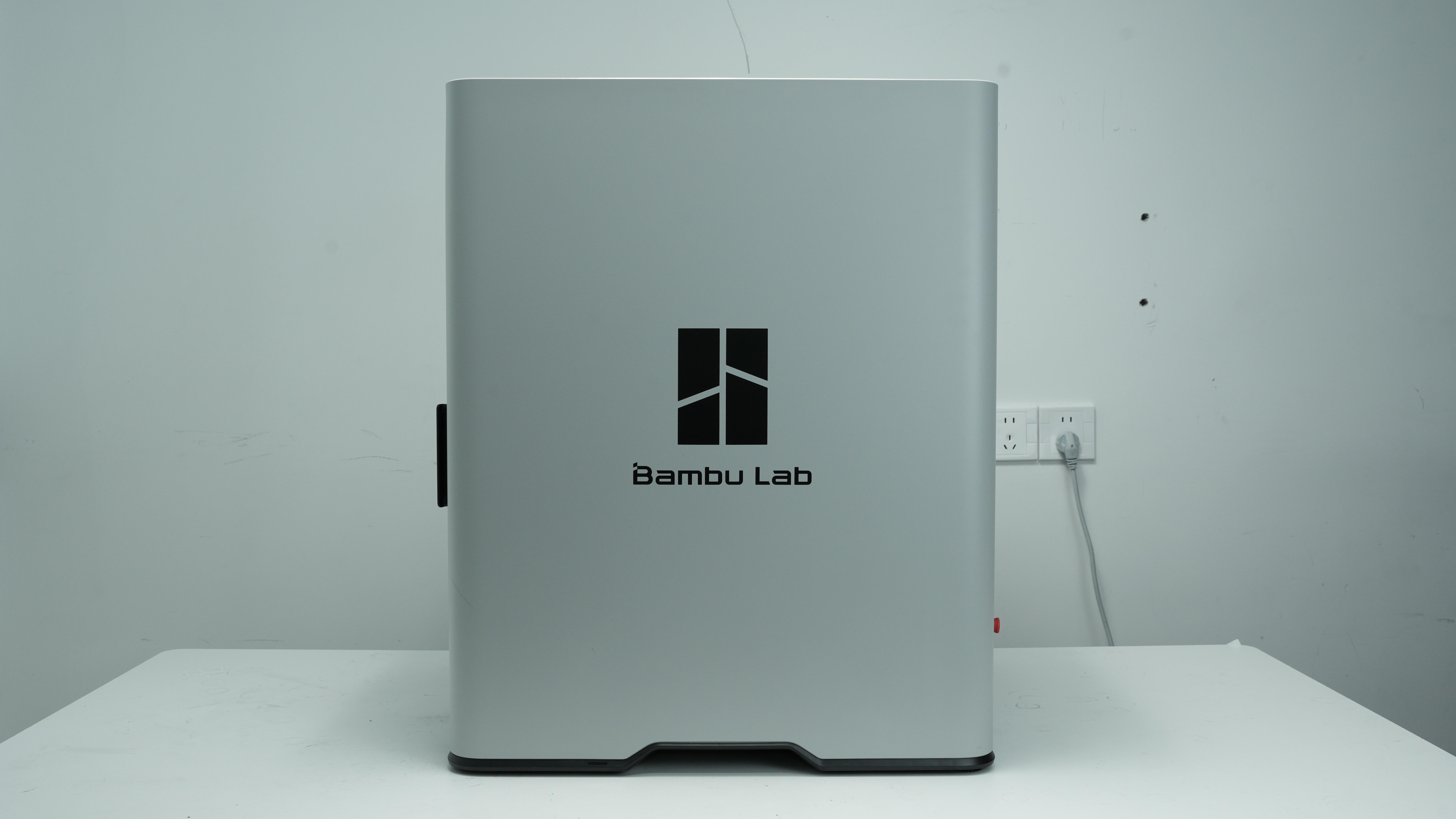

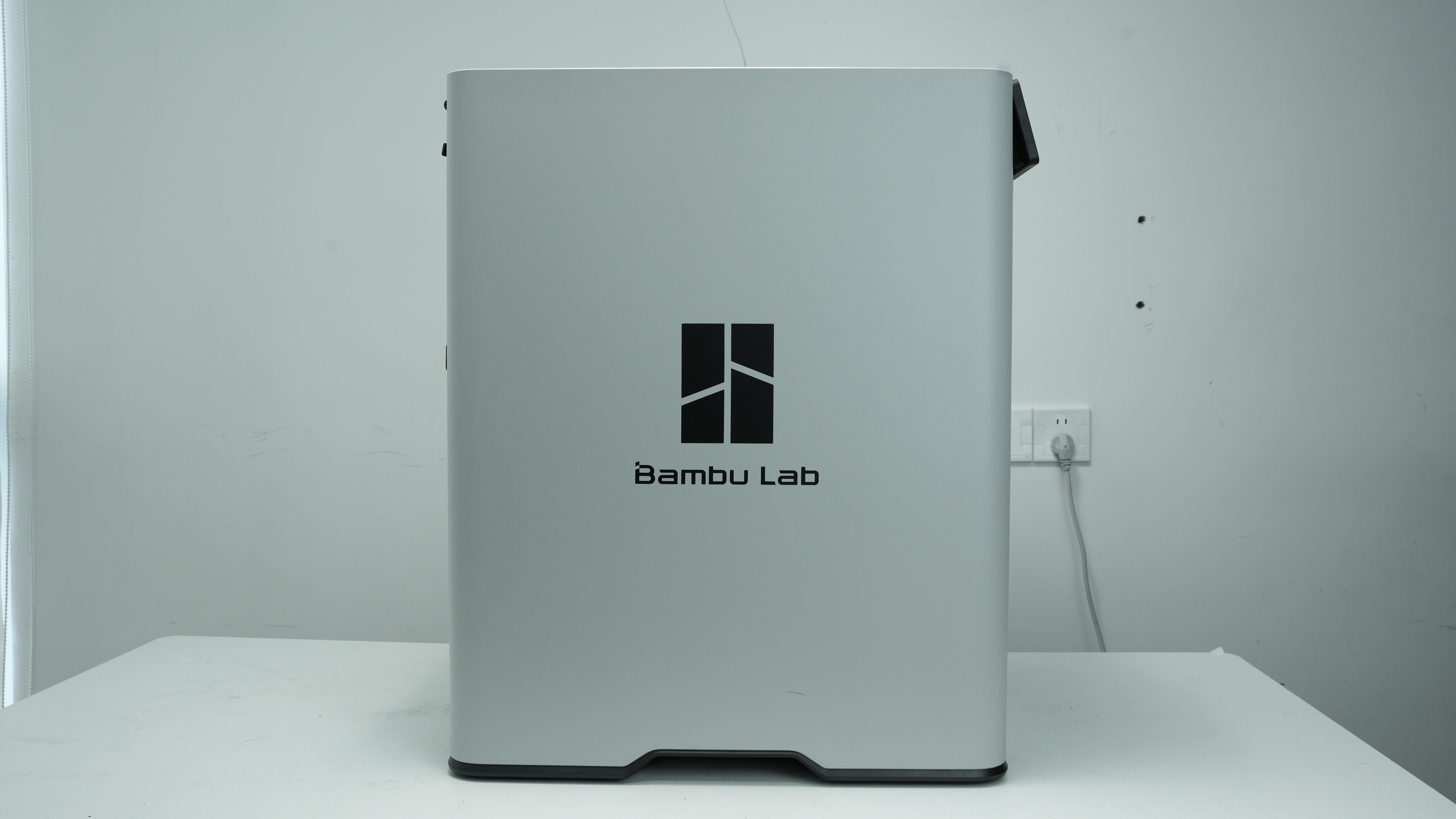

El panel lateral izquierdo se instala en el lado izquierdo de la impresora.

El panel lateral derecho se instala en el lado derecho de la impresora.

Las piezas de repuesto del panel lateral izquierdo incluyen los siguientes elementos:

Panel lateral izquierdo;
Tornillos ST3 x 3 - utilizados para fijar el panel lateral en la posición del pilar * 2;
Tornillos BT3 x 8 - utilizados para fijar el panel lateral izquierdo detrás del marco superior y el ventilador auxiliar de capa * 3

Las piezas de repuesto del panel lateral derecho incluyen los siguientes elementos:

Panel lateral derecho;
Tornillos BT3x8 - para fijar el panel lateral derecho * 3;
Tornillos ST3x3 - para fijar el panel lateral derecho * 2

Cuándo utilizar

El panel lateral izquierdo está dañado, abollado, etc.

Herramientas y materiales necesarios

Panel lateral izquierdo/derecho
Llave Allen H2.0
Pinzas

Especificaciones y cantidades de tornillos involucrados en la sustitución del panel lateral izquierdo H2D (se recomienda guardar los tornillos removidos adecuadamente para evitar pérdidas):

Especificaciones y cantidades de tornillos involucrados en la sustitución del panel lateral derecho H2D (se recomienda guardar los tornillos removidos adecuadamente para evitar pérdidas):

Advertencia de seguridad

¡IMPORTANTE!

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daño electrónico y riesgos de seguridad.

Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.

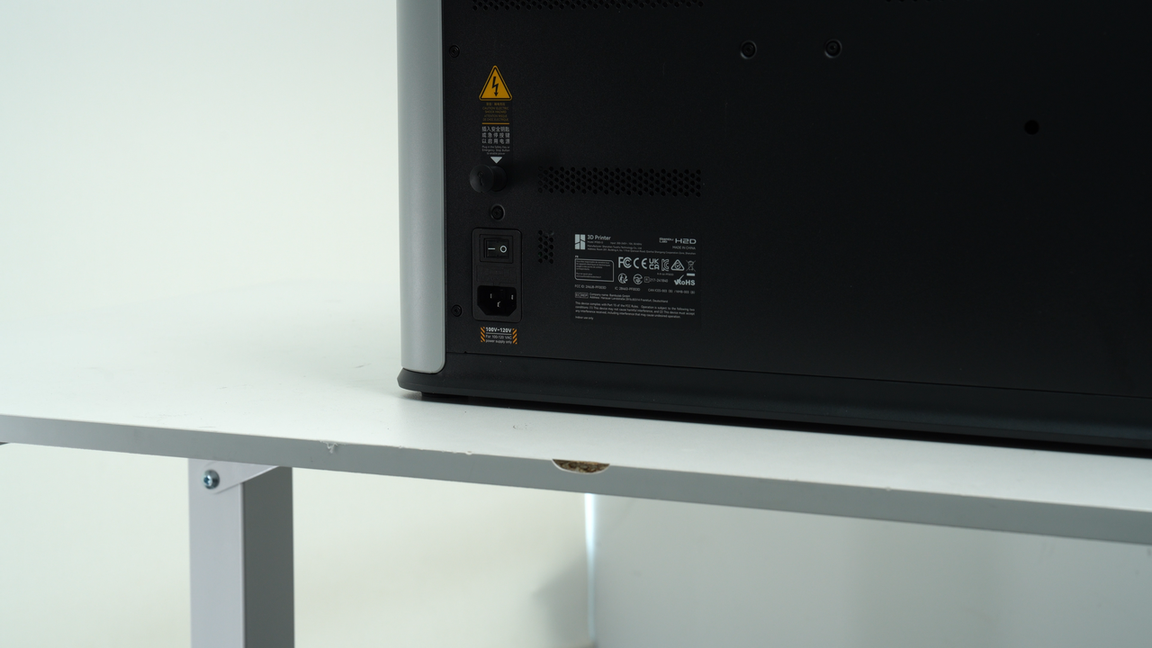

Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, asegurando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre el seguimiento de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindar la asistencia que necesite.

Guía de video

Retirar el Panel Lateral Izquierdo

Paso 1: Bajar la Cama Caliente

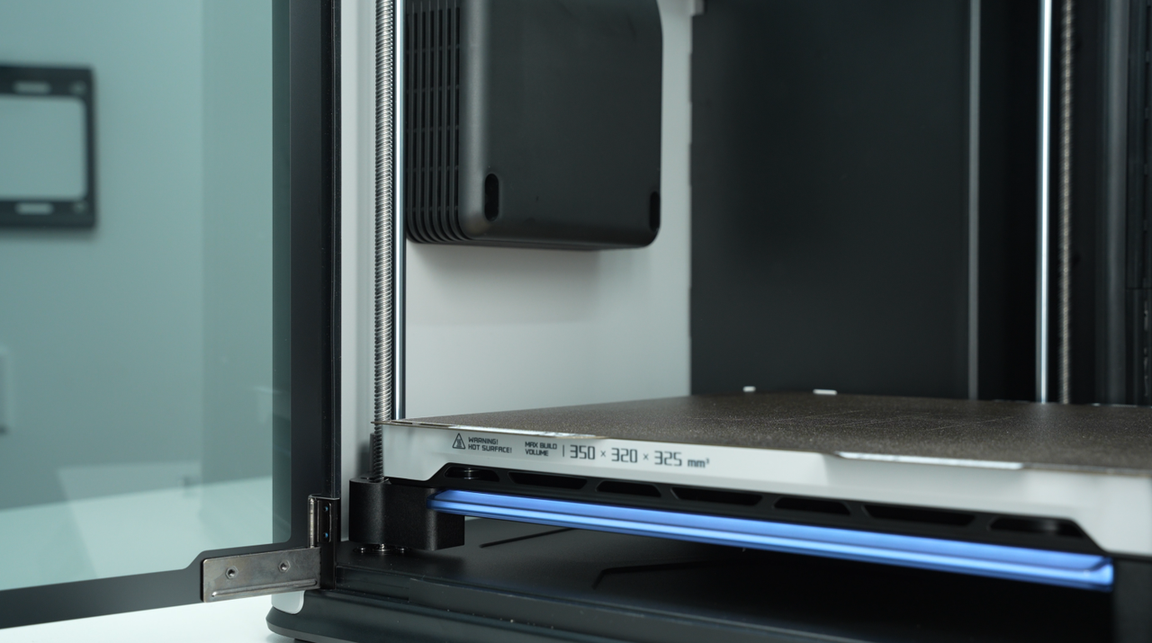

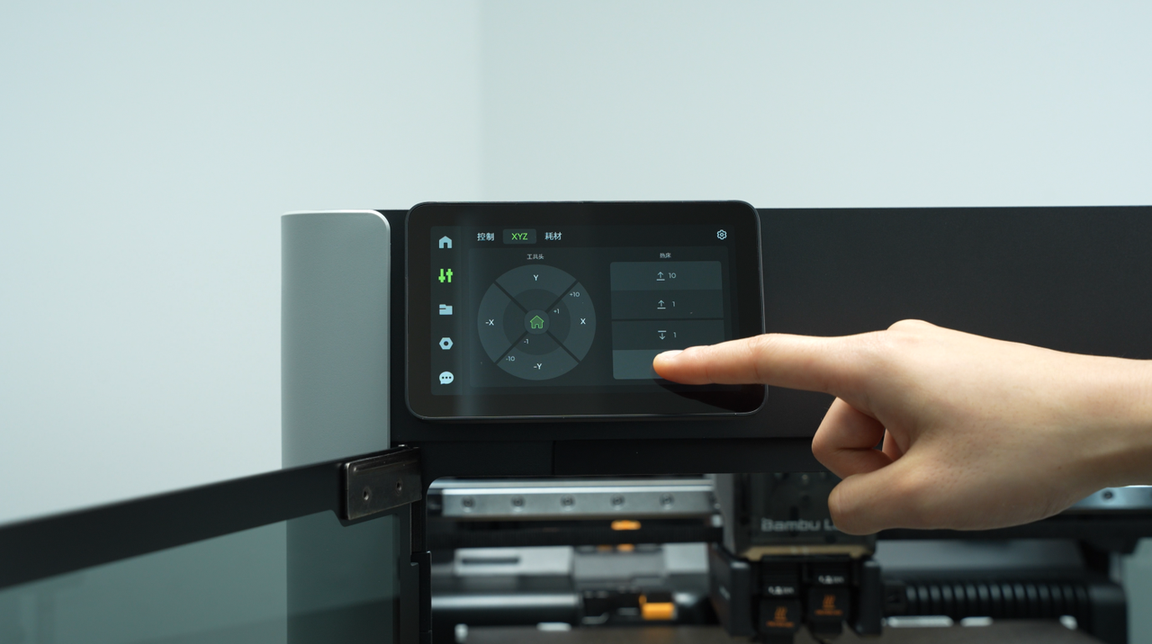

Controle la cama caliente a través de la pantalla y bájela hasta la parte inferior de la impresora.

Después de bajar la cama caliente, apague la impresora y desconecte la alimentación.

Paso 2: Retirar el Panel Trasero

Antes de retirar el panel lateral izquierdo, debe retirar primero el panel trasero. Puede consultar esta Wiki para retirar el panel trasero H2D:

Reemplazar el panel trasero H2D

Paso 3: Retirar la Puerta de Vidrio Frontal/Ventana de Seguridad Láser

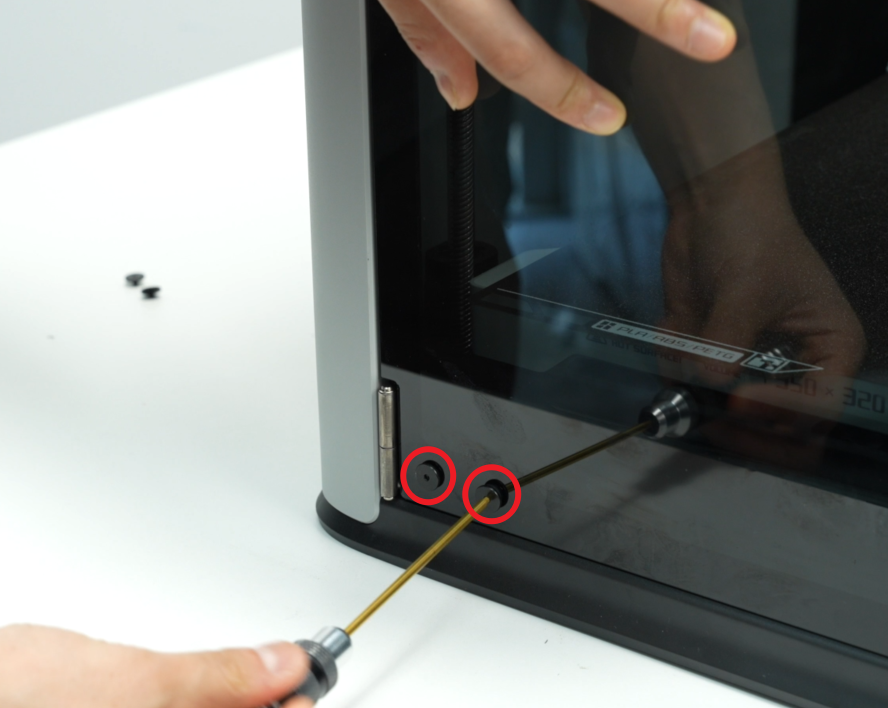

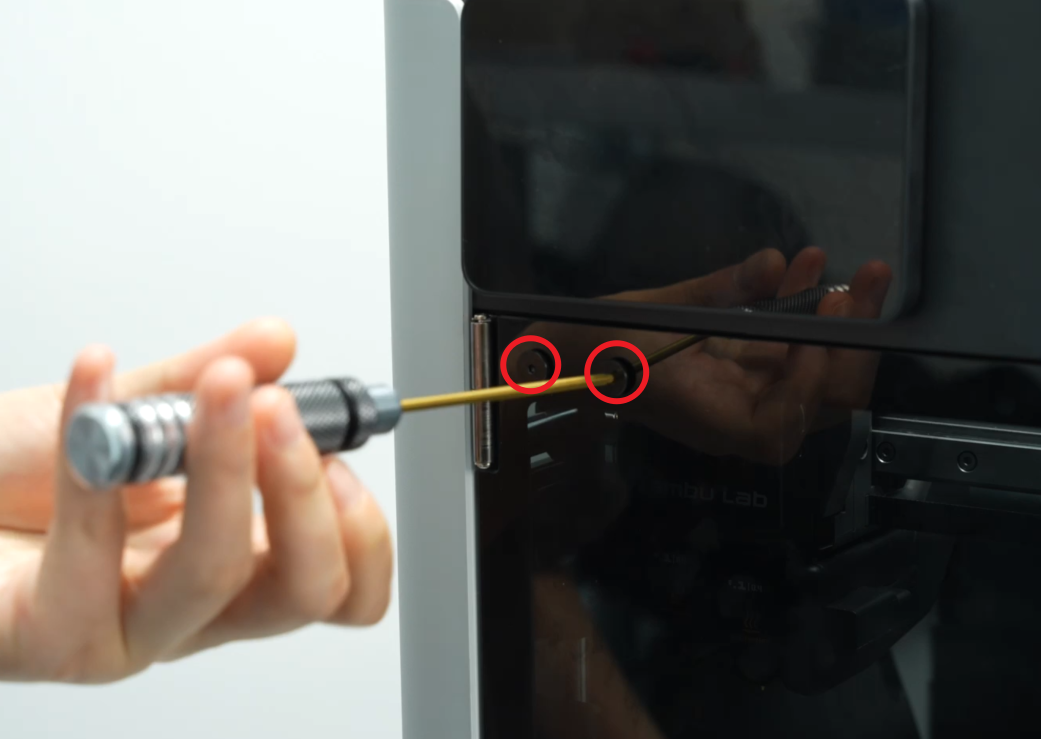

Use una llave Allen H2.0 para retirar los 4 tornillos (M3x3, diámetro de tuerca 10mm) que fijan la puerta frontal, 2 tornillos en la parte superior y 2 tornillos en la parte inferior, luego sostenga la puerta de vidrio frontal con una mano y retire la puerta frontal.

Asegúrese de sostener la puerta de vidrio frontal con la mano para evitar que caiga.

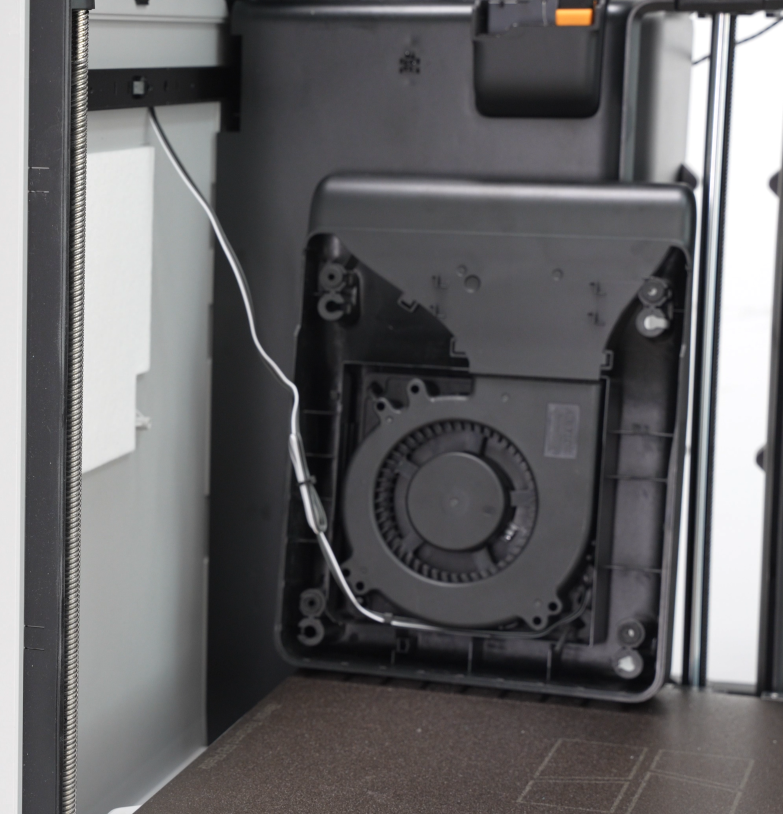

Paso 4: Retirar el Ventilador Auxiliar de Capa

Debe retirar primero el ventilador auxiliar de capa porque hay un tornillo de fijación del panel lateral detrás del ventilador auxiliar de capa.

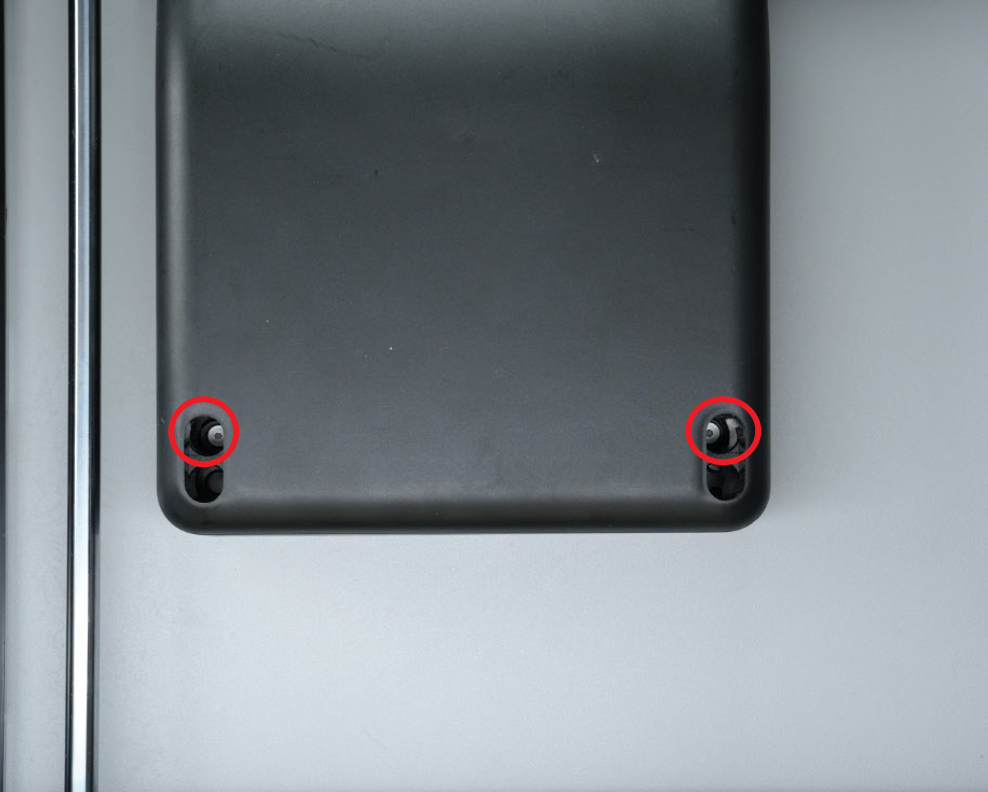

El ventilador auxiliar de capa está fijado con tornillos suaves (dos en la fila superior) y tornillos (dos en la fila inferior). Puede usar una llave Allen H2.0 para retirar los dos tornillos de fijación (BT3x16) de la fila inferior, tire con fuerza del ventilador para retirar los tornillos suaves y luego coloque el ventilador en la cama caliente sin desconectar los conectores de la placa MC.

También puede consultar esta wiki para pasos detallados sobre la retirada del ventilador auxiliar de capa:

Reemplazar el ventilador auxiliar de capa H2D

Paso 5: Retirar los Tornillos de Fijación del Panel Lateral Izquierdo

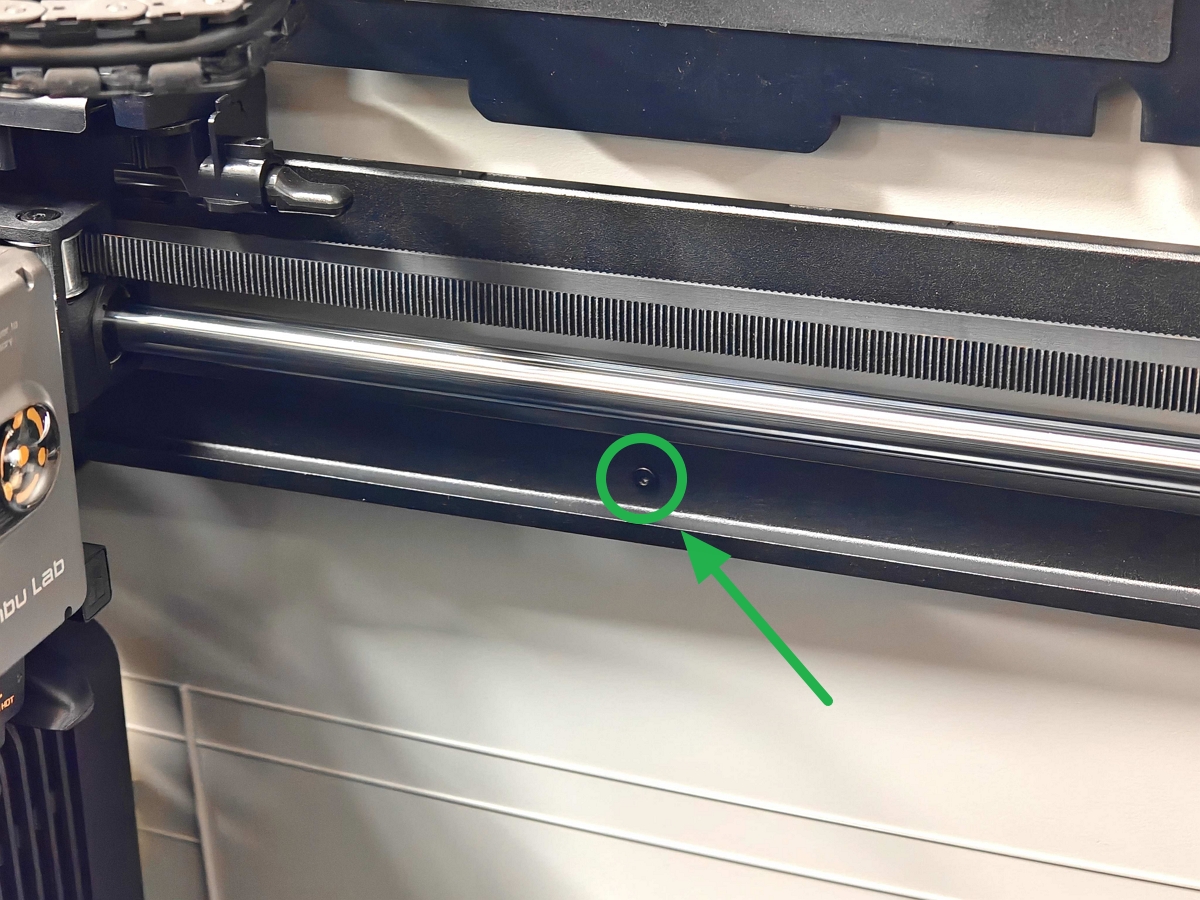

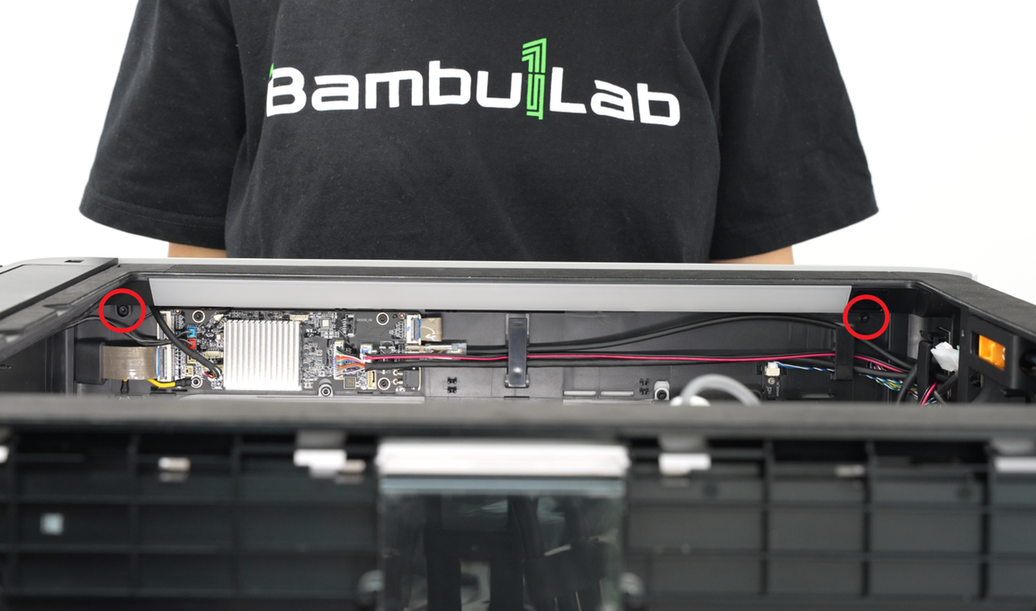

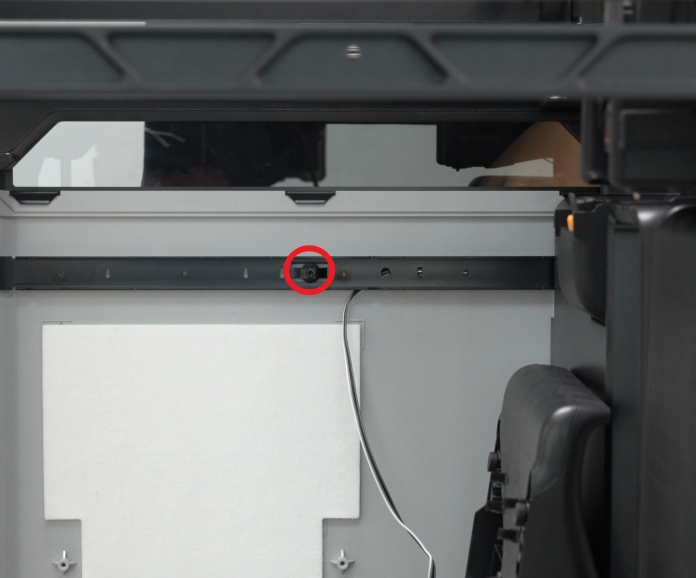

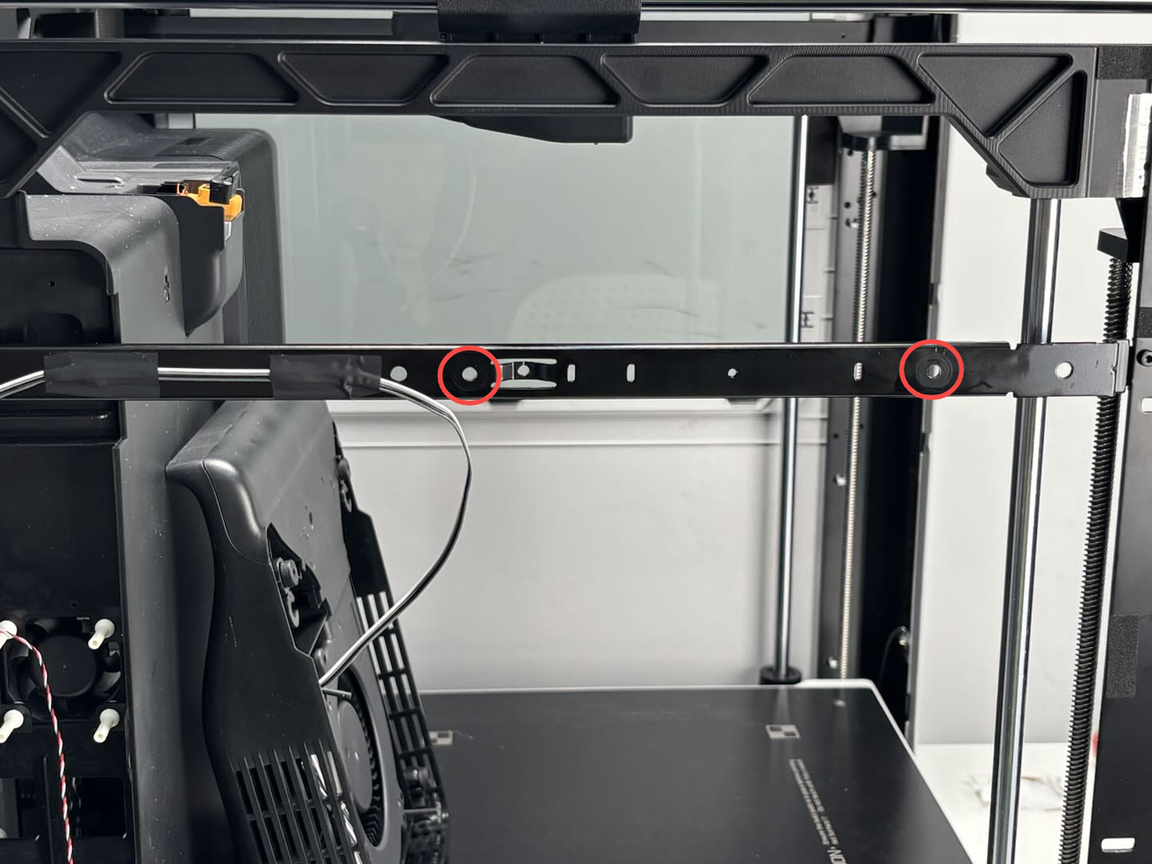

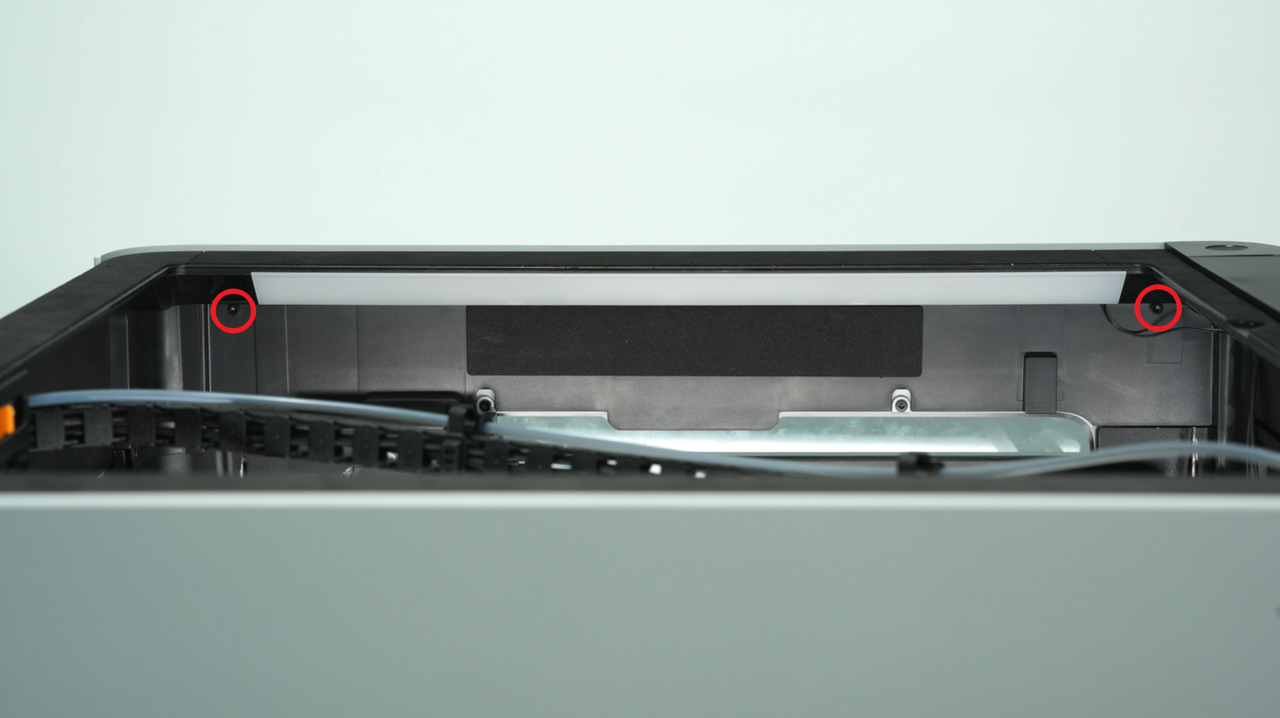

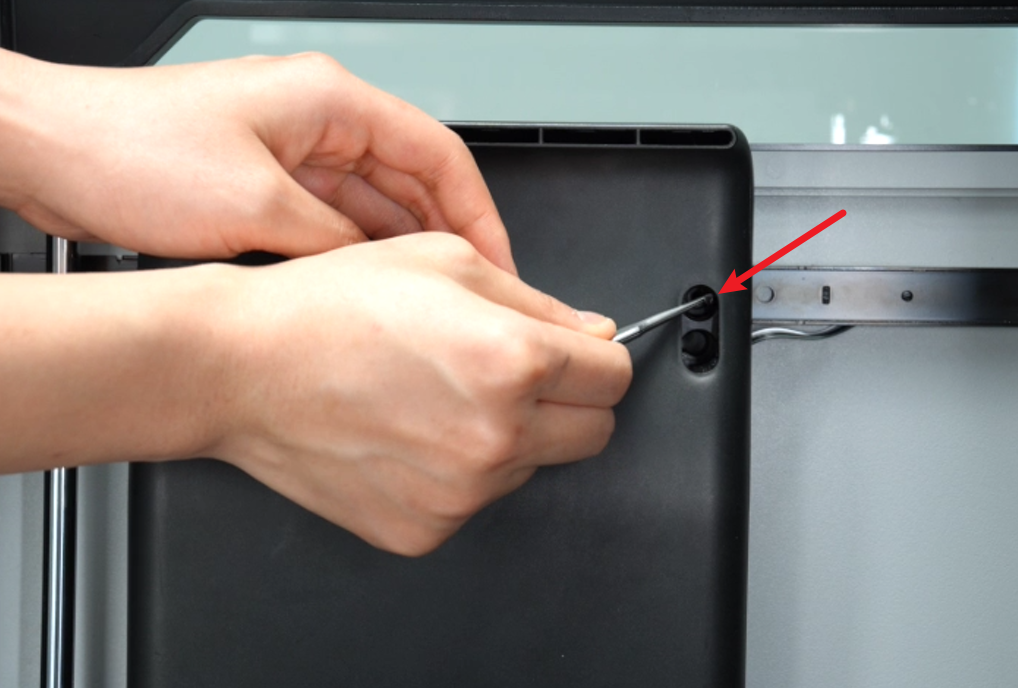

Use una llave Allen H2.0 para retirar los dos tornillos de fijación (BT3×8) que fijan el marco superior y un tornillo de fijación (BT3×8) que fija la viga.

Nota: Los agujeros correspondientes están reservados en la placa AP. Los dos tornillos de fijación del marco superior pueden retirarse sin quitar la placa AP. La siguiente figura muestra la placa AP retirada para facilitar la toma de fotos.

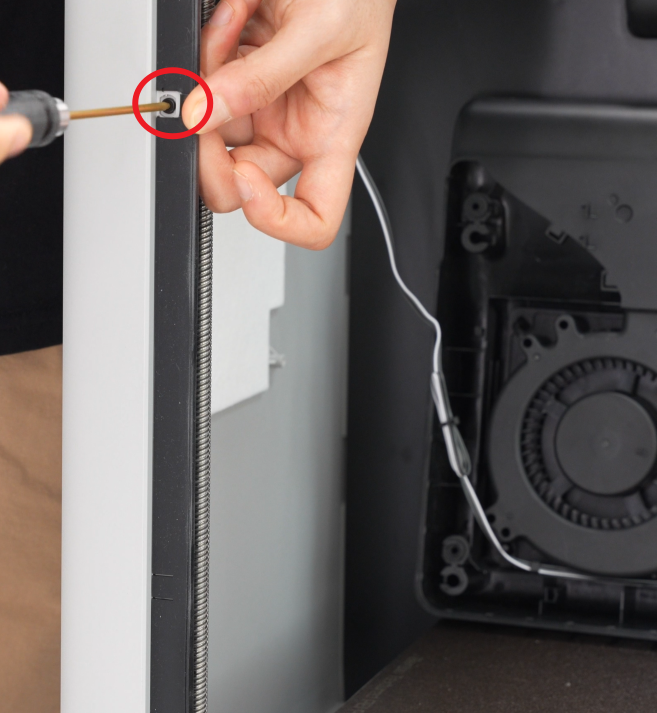

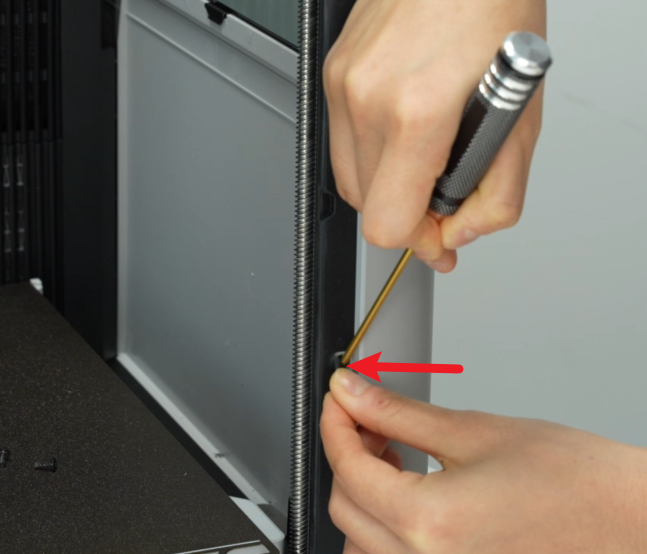

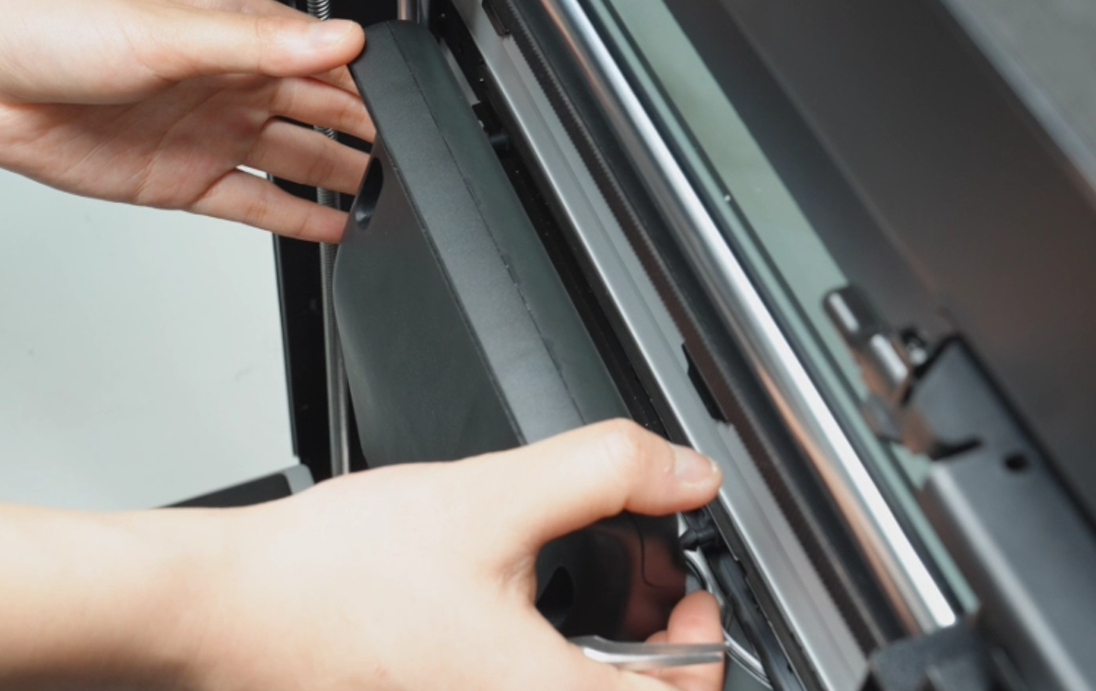

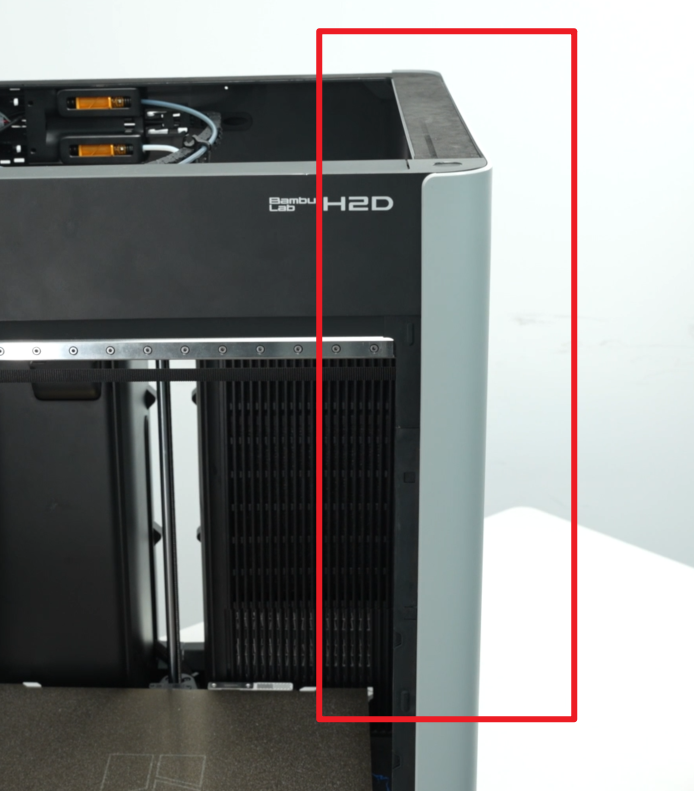

Dos tornillos (M3×3) fijados en el pilar. Estos tornillos están detrás de la banda de goma. Debe separar la banda de goma de su abertura y luego podrá ver los tornillos.

Paso 6: Retirar el Panel Lateral Izquierdo

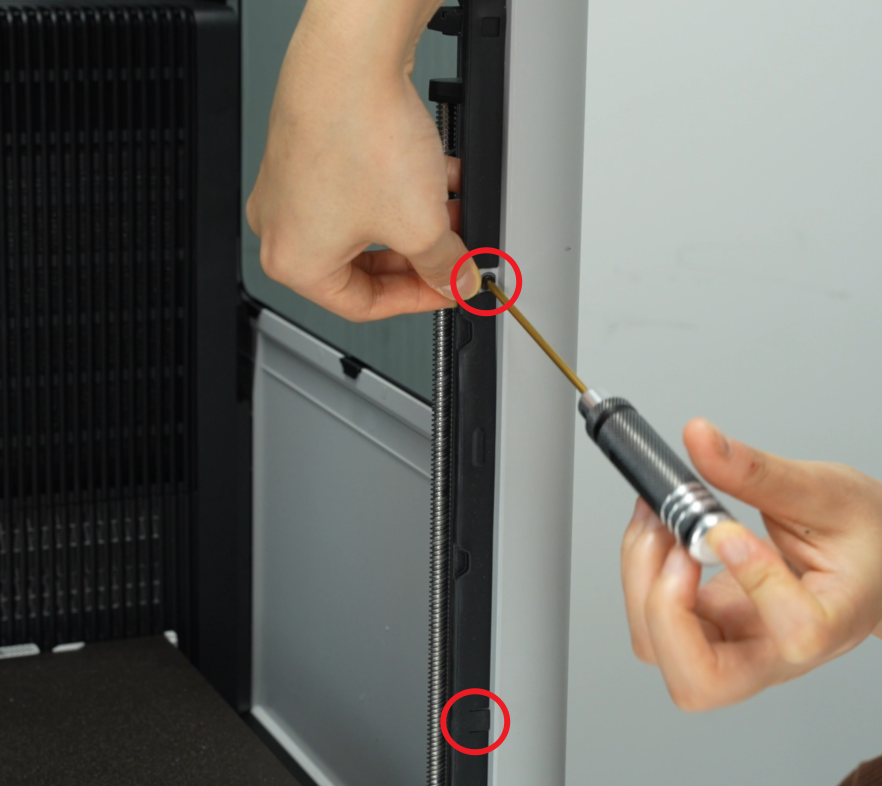

Además de los tornillos, el panel lateral izquierdo también está fijado a la impresora con abrazaderas.

Luego puede abrir primero la abrazadera en la parte trasera de la impresora;

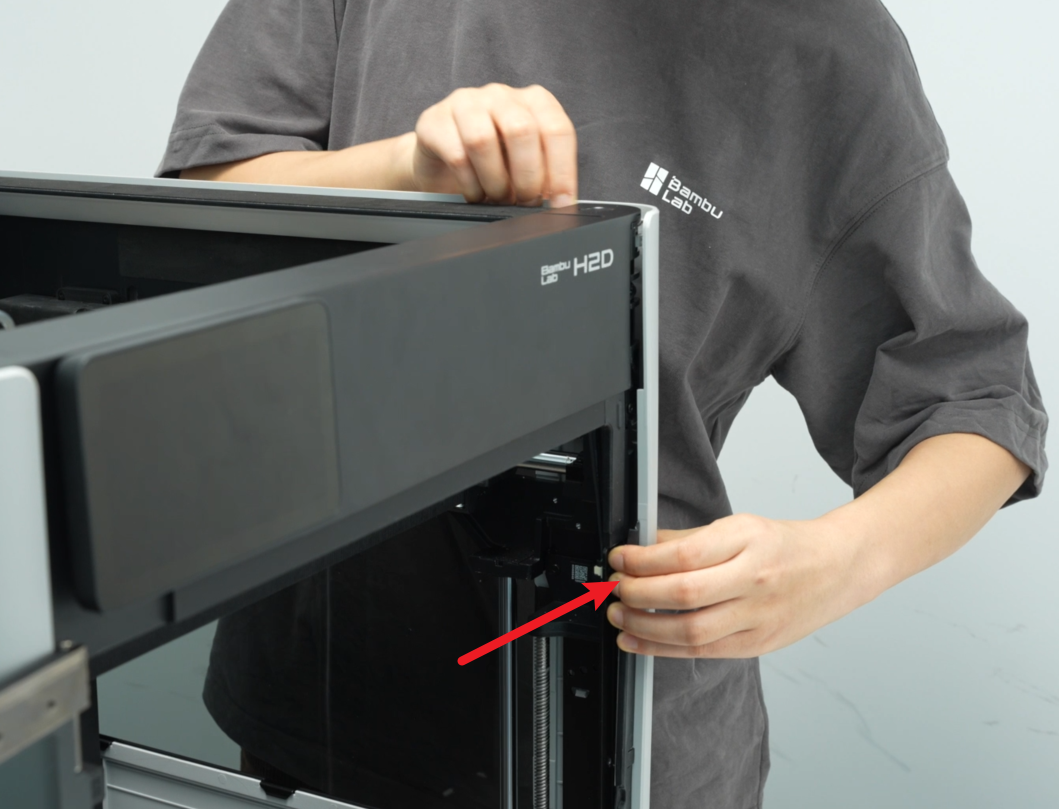

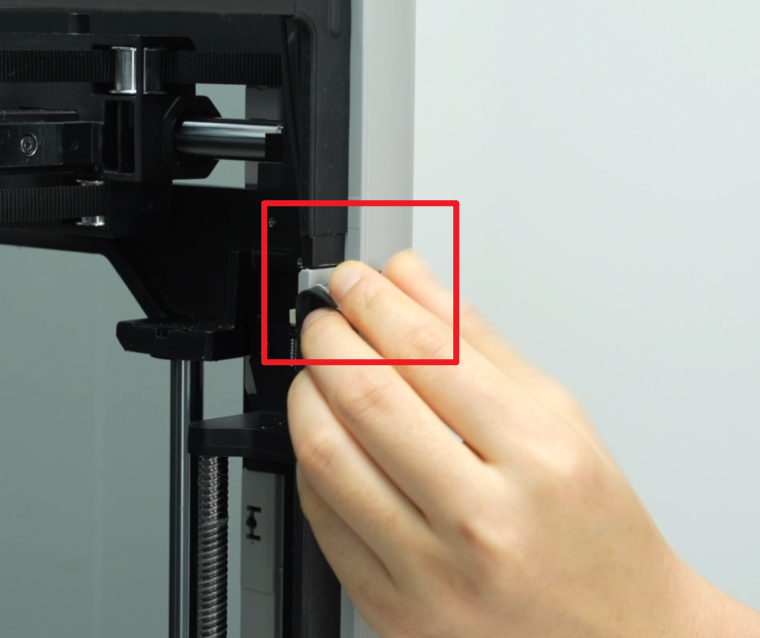

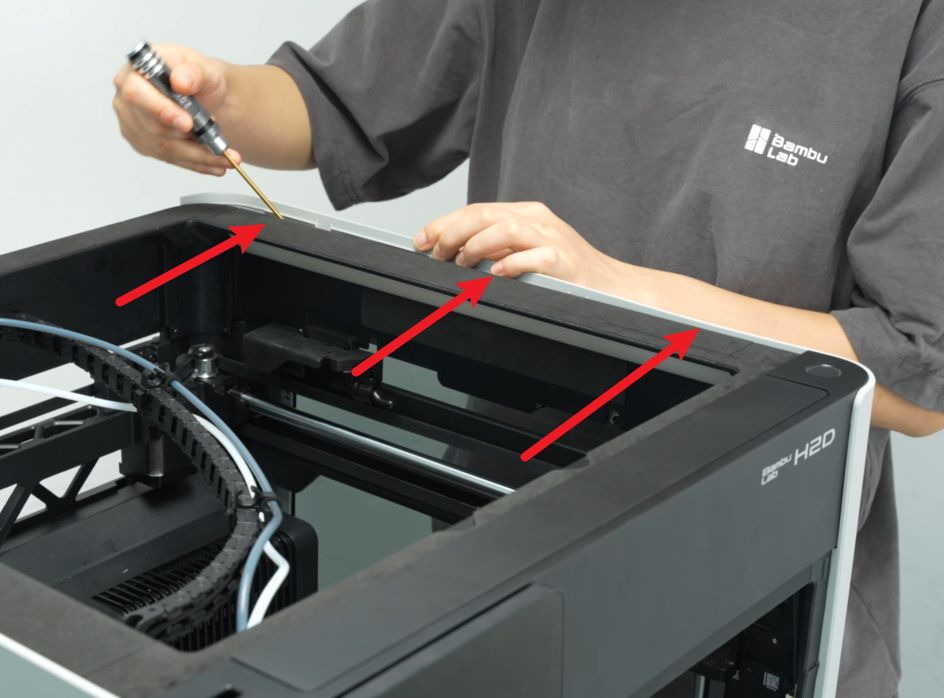

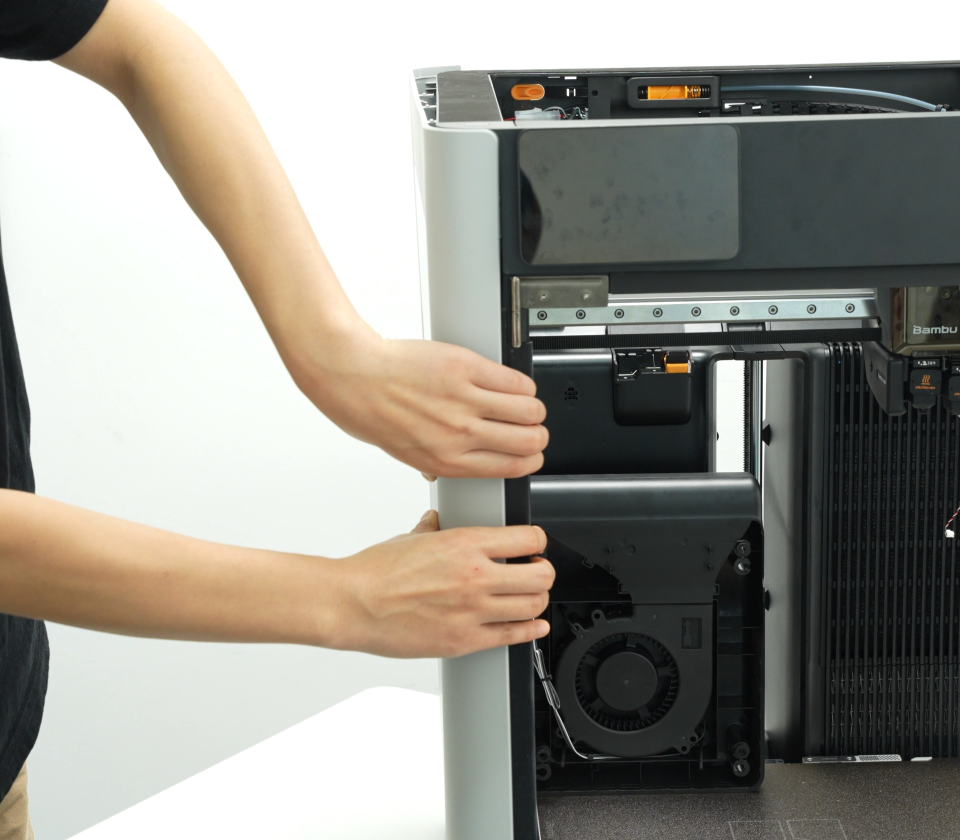

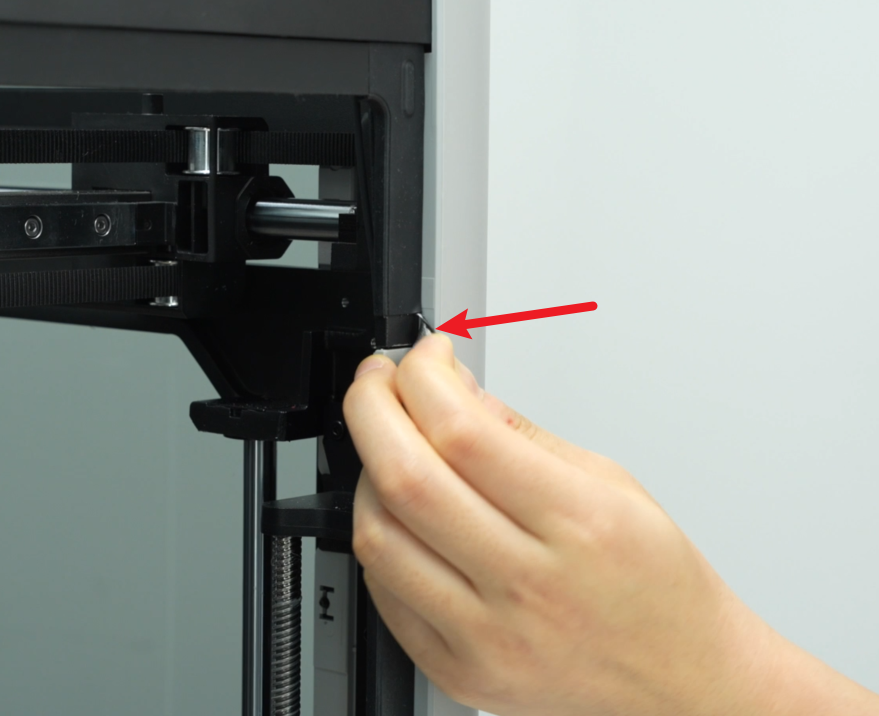

Luego puede usar la llave Allen para abrir la abrazadera en la parte superior del panel lateral izquierdo, abrir el panel lateral izquierdo desde la parte frontal, retirar la cinta del panel lateral izquierdo y luego retirar el panel lateral izquierdo.

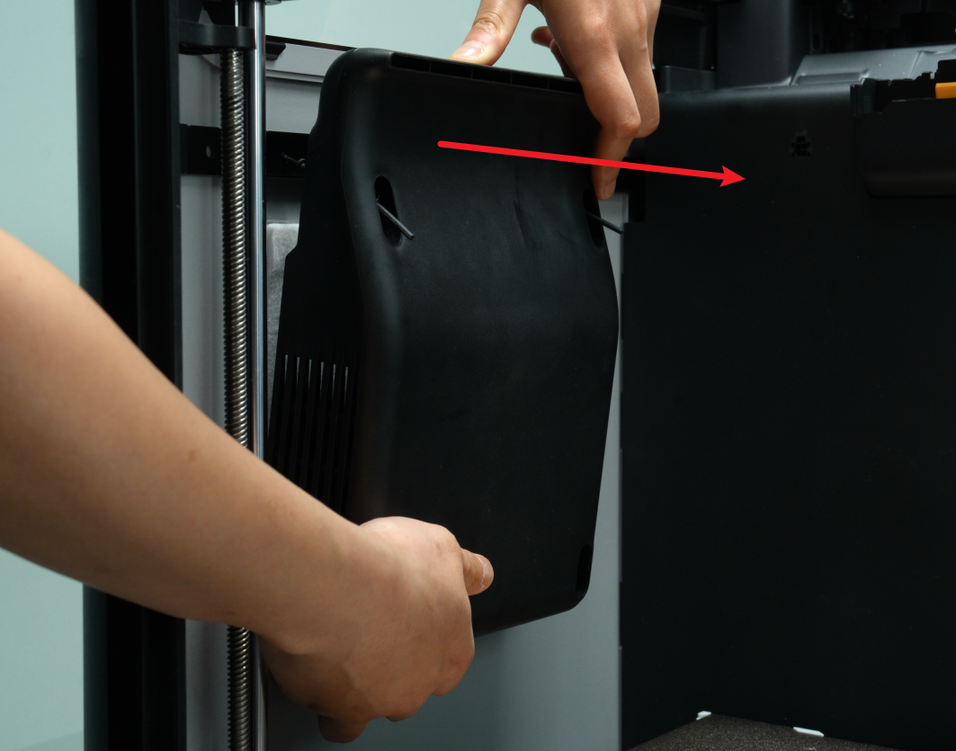

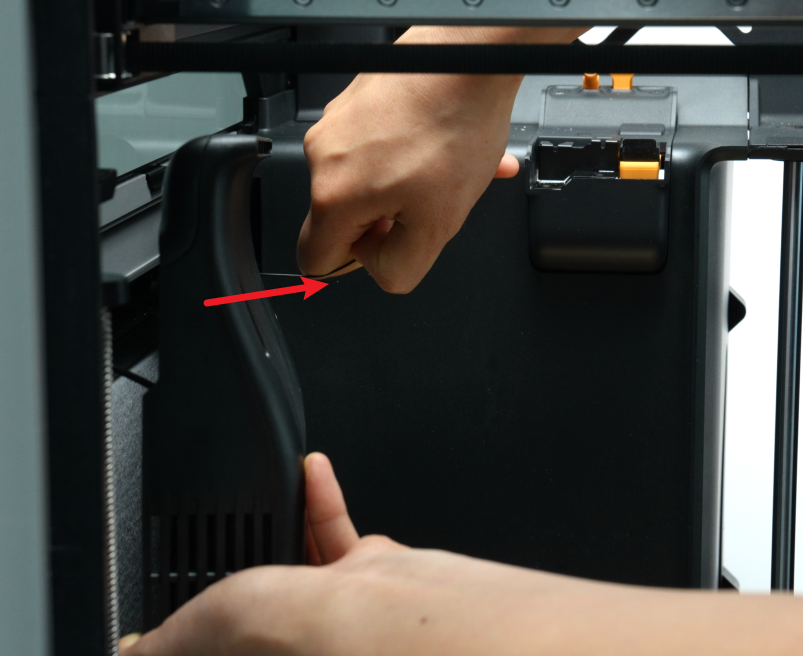

Tenga en cuenta que hay un tapón de silicona redondo en el agujero de tornillo detrás del ventilador auxiliar de capa. Tenga cuidado al retirar el panel lateral para evitar perderlo.

Paso 7: Retirar los Tornillos Suaves del Ventilador Auxiliar de Capa (Opcional)

Si sus tornillos suaves no están dañados o son lo suficientemente largos para pasar por el ventilador auxiliar de capa, puede omitir este paso y no necesita reemplazar los tornillos suaves.

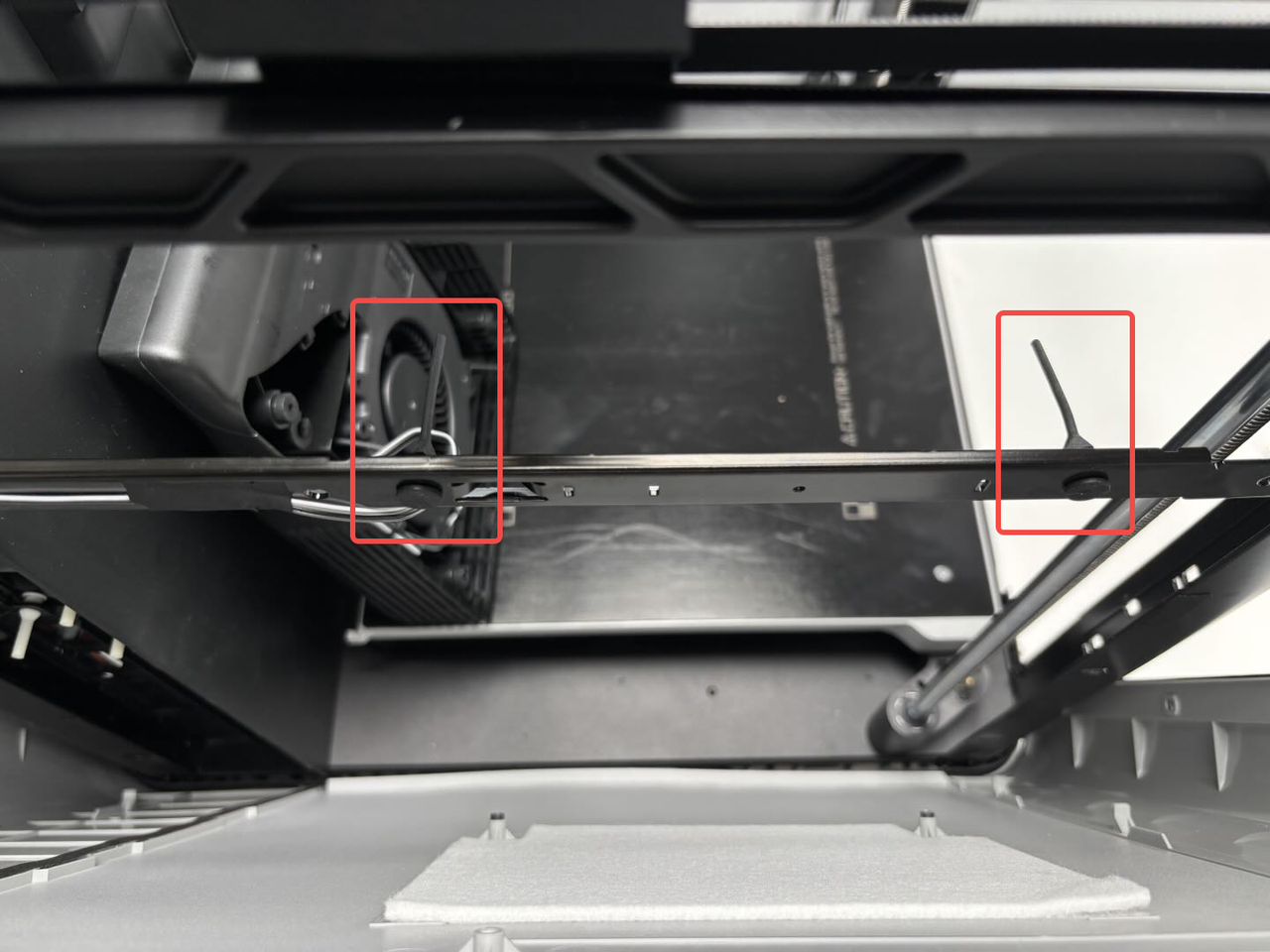

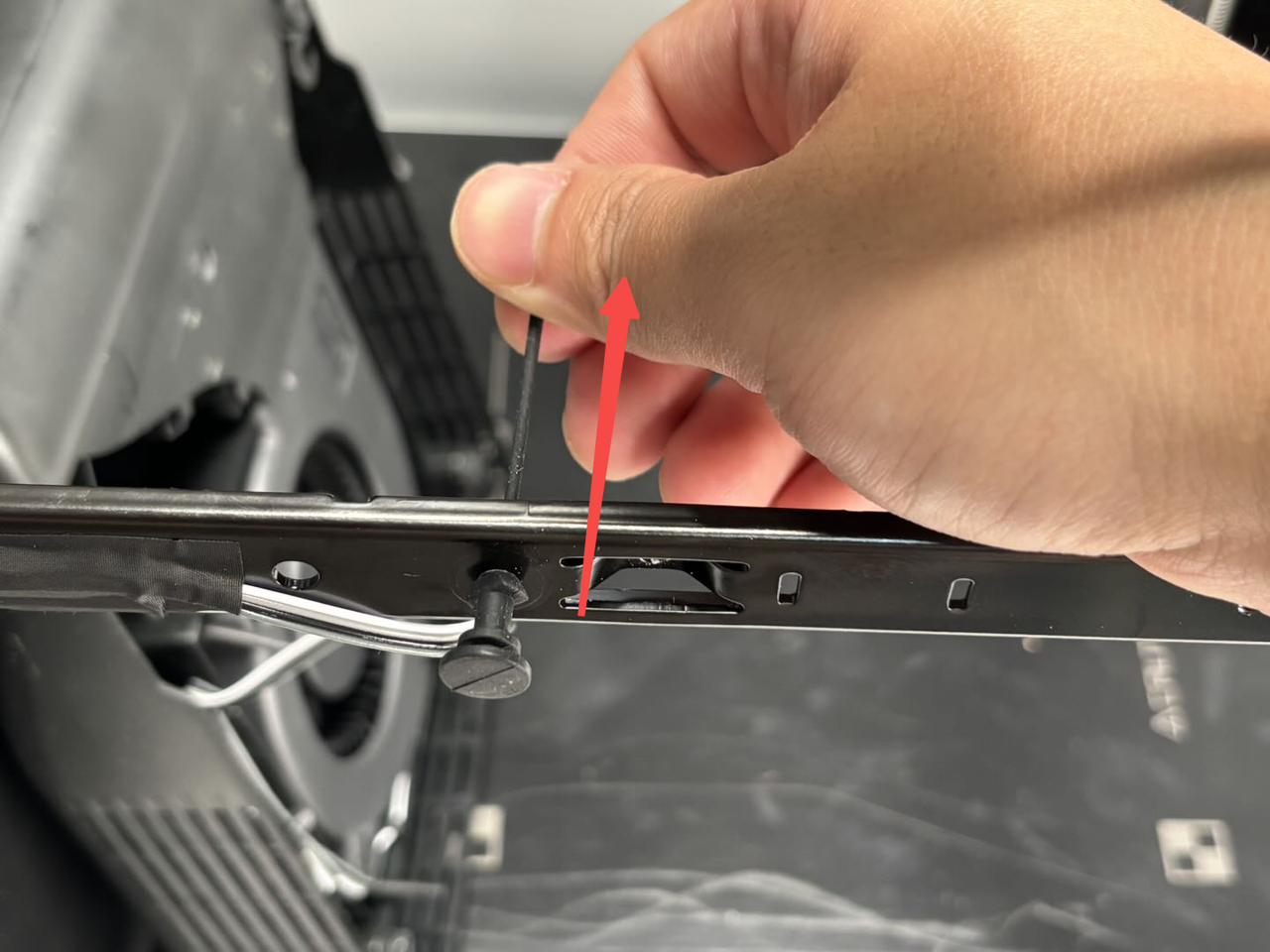

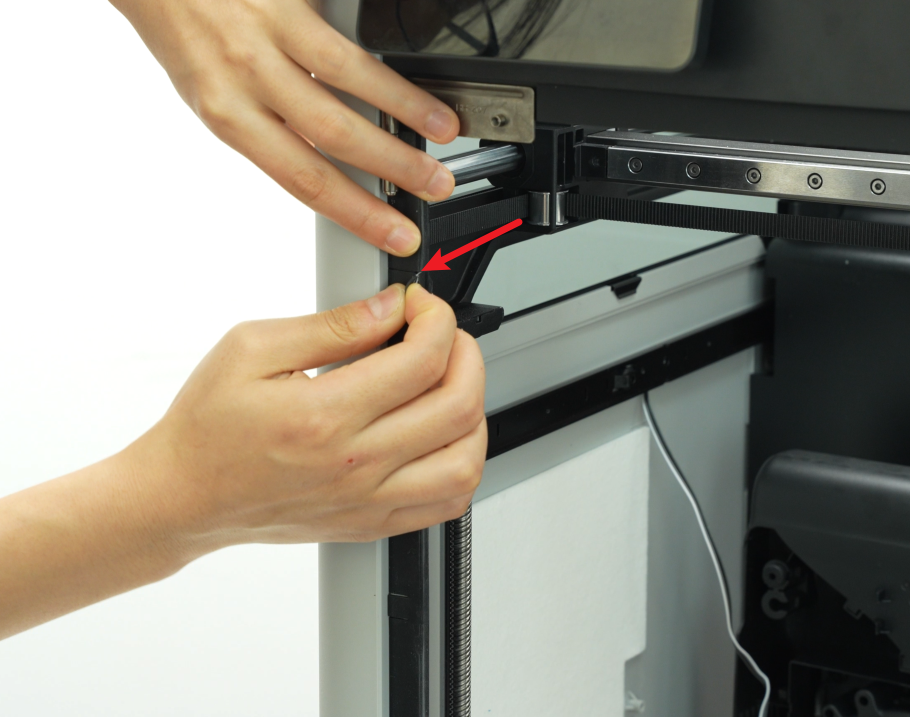

Puede retirar los dos tornillos suaves del soporte de la impresora tirando de ellos desde el exterior.

Instalar el Panel Lateral Izquierdo

Paso 1: Instalar los tornillos suaves del ventilador auxiliar de capa (Opcional)

Si sus tornillos suaves no están dañados o son lo suficientemente largos para pasar por el ventilador auxiliar de capa, puede omitir este paso y no necesita reemplazar los tornillos suaves.

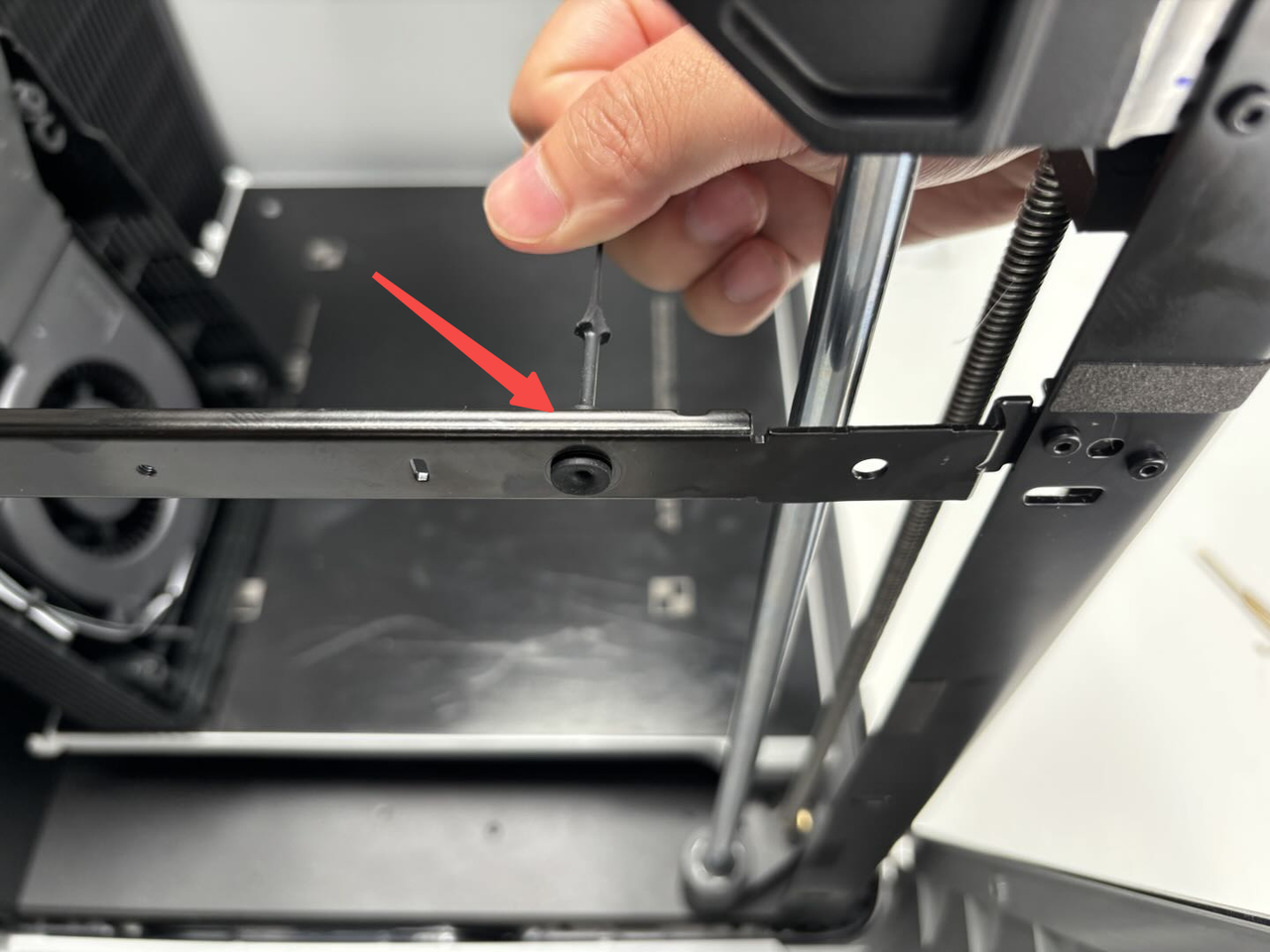

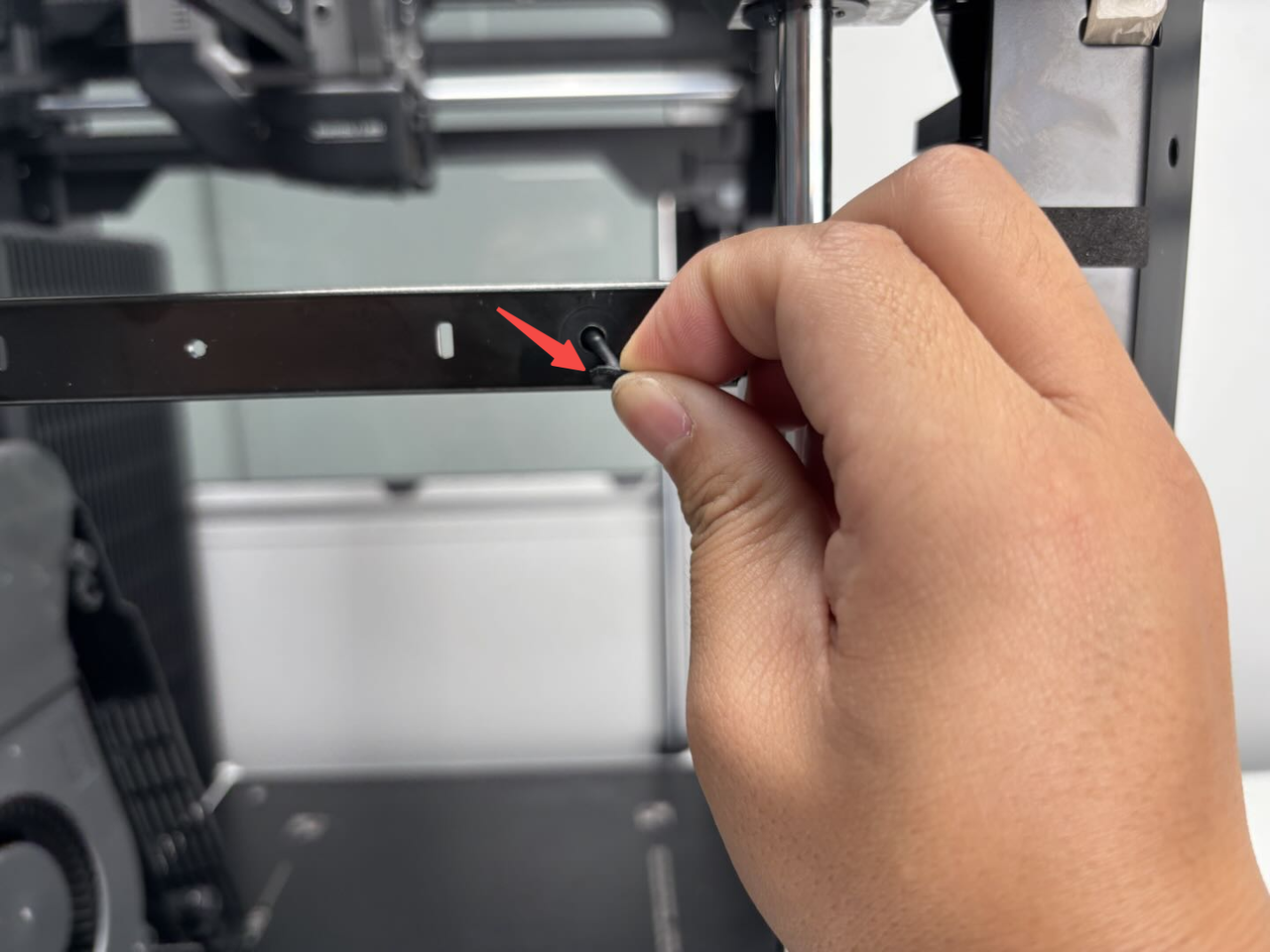

Inserte el tornillo suave a través del pequeño agujero de la viga y tire del tornillo suave hasta que haga clic en la viga.

Paso 2: Fijar los enganches del panel lateral izquierdo

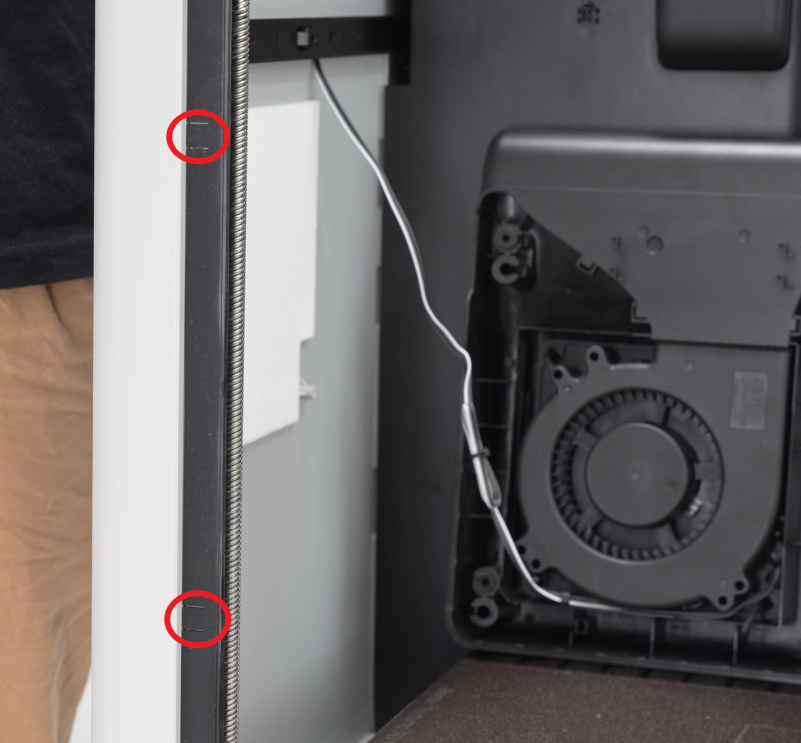

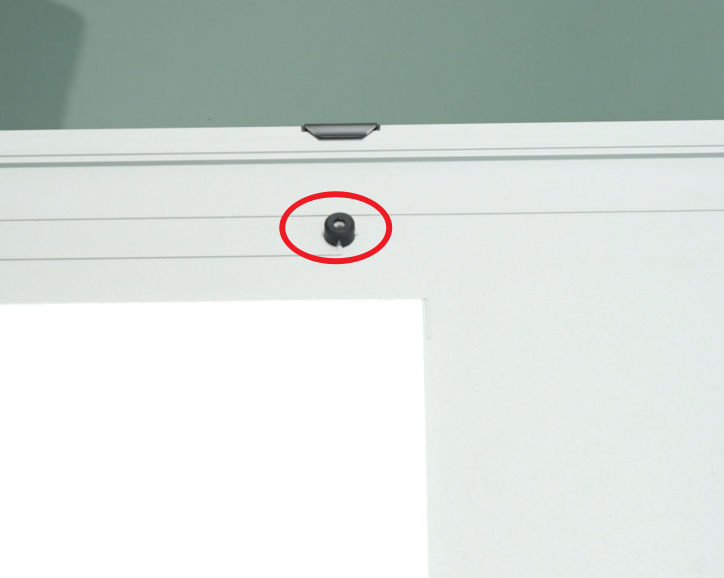

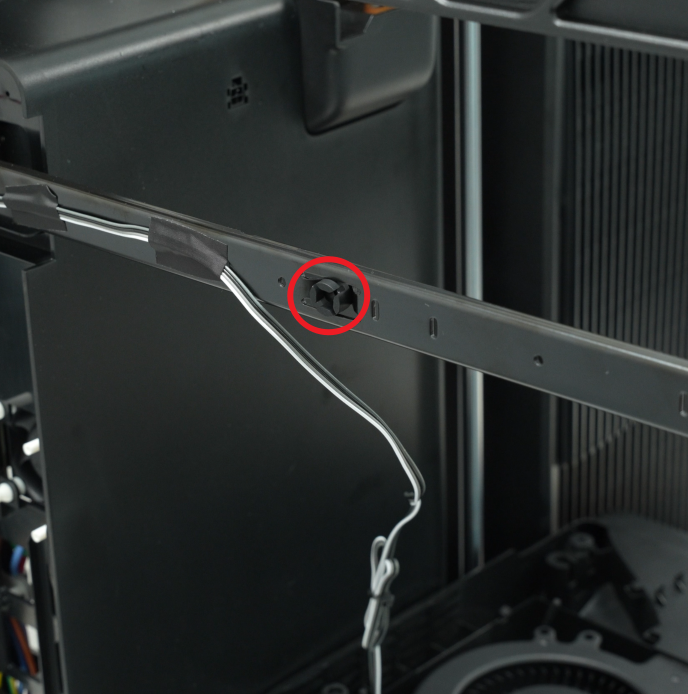

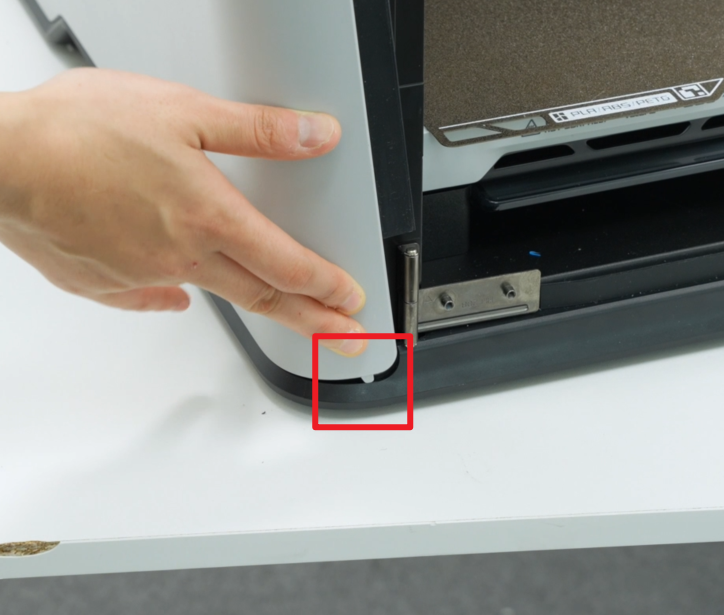

Antes de la instalación, verifique si el tapón de silicona en el agujero del tornillo de la viga está instalado correctamente. Si no lo está, verifique si se dejó en la viga izquierda de la impresora;

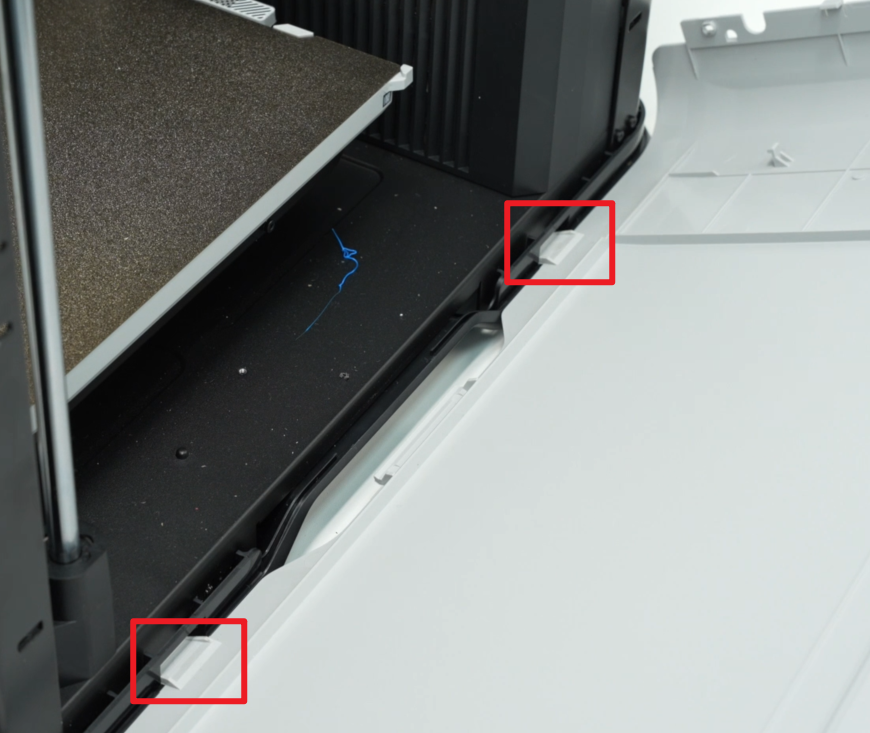

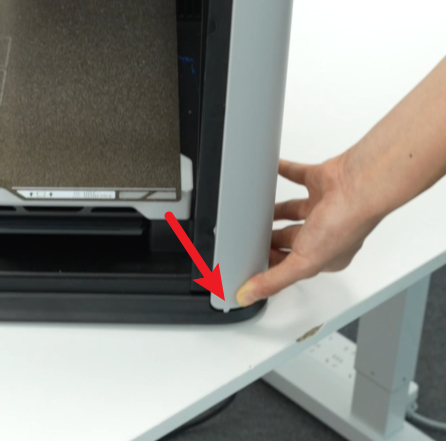

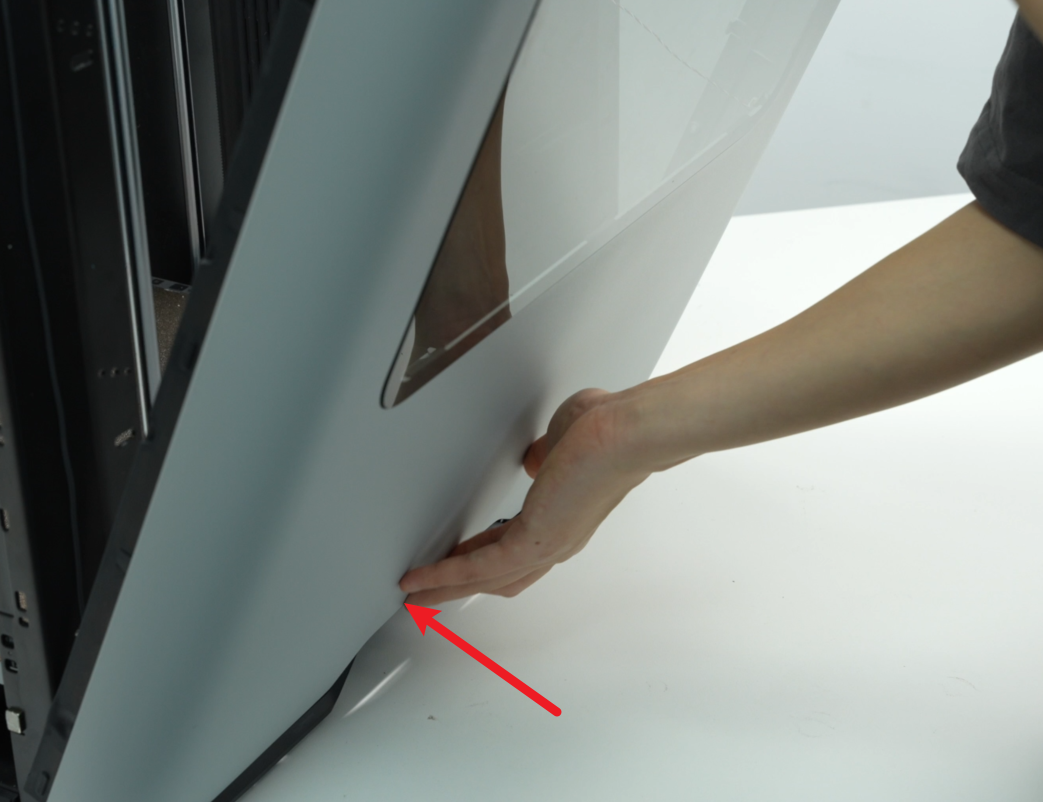

Alinee los dos pasadores grandes en la parte inferior del panel lateral izquierdo con los agujeros pequeños correspondientes en la parte inferior de la impresora e introdúzcalos;

Se recomienda empujar primero la hebilla en la parte posterior de la impresora, ya que estos enganches no tienen lengüetas fijas, lo que facilita su inserción.

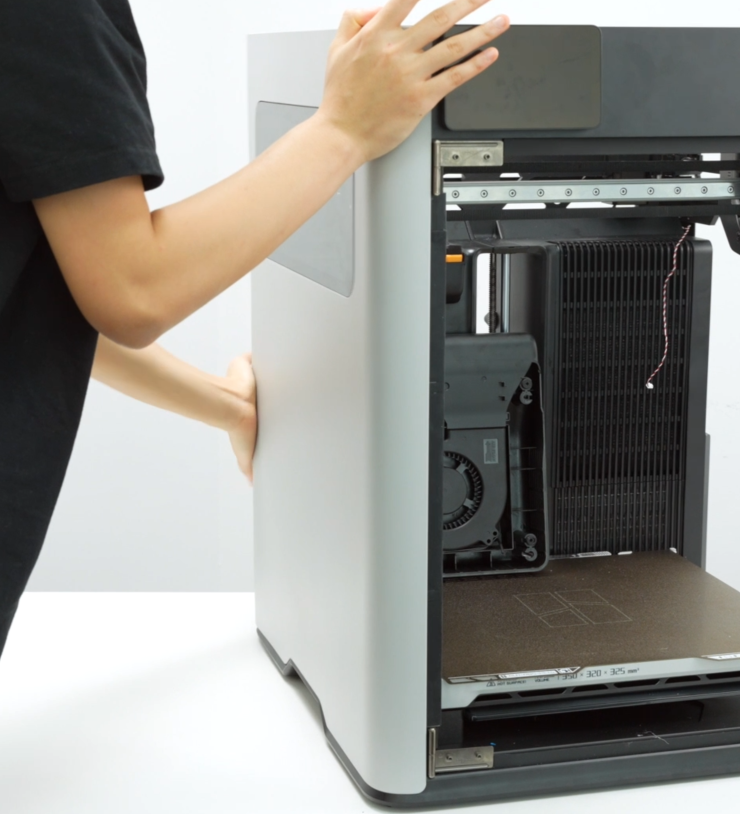

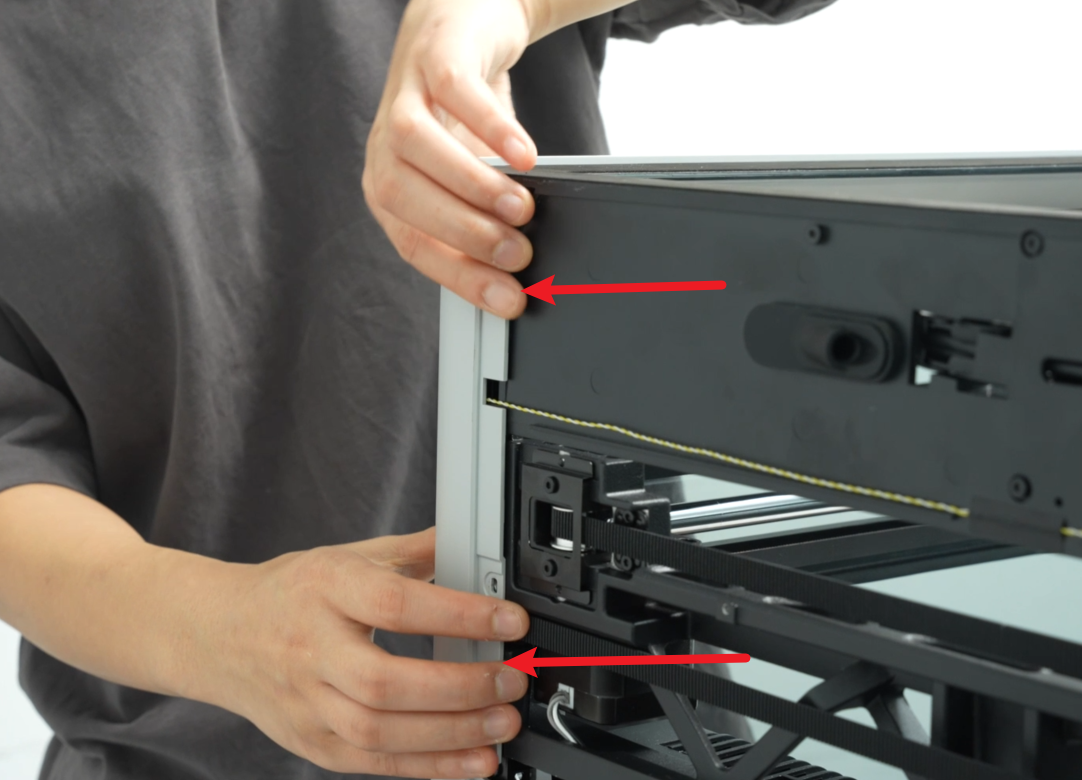

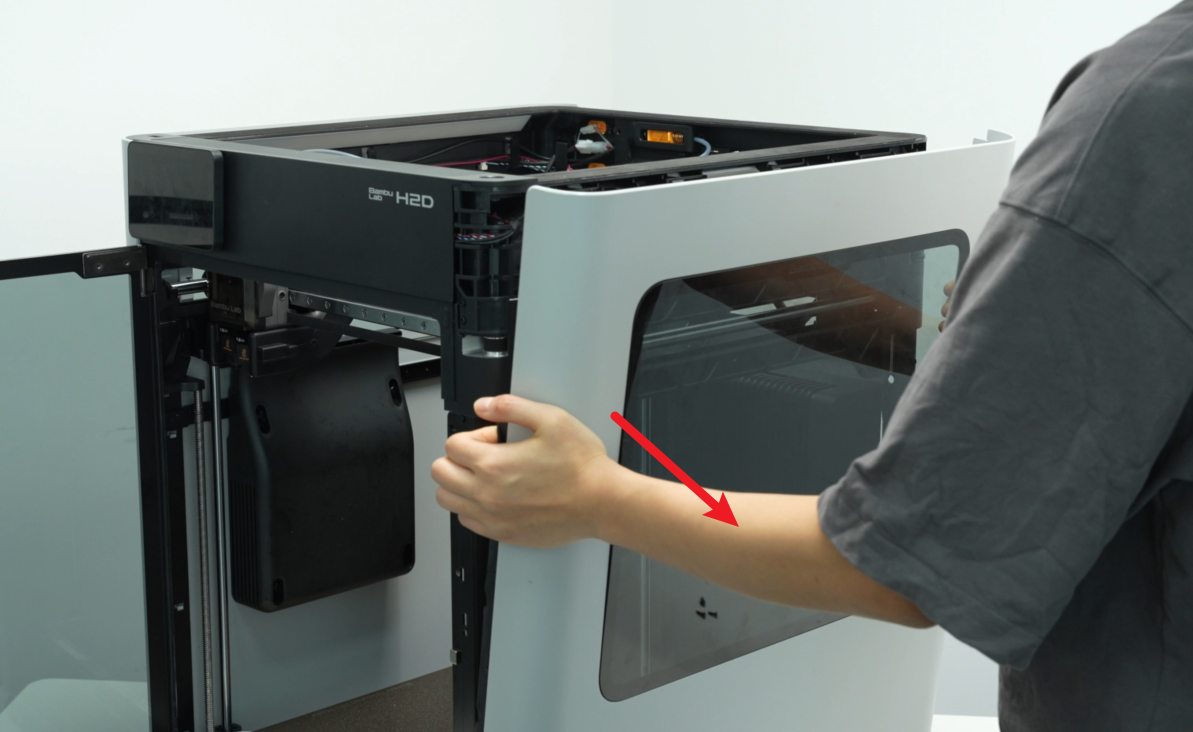

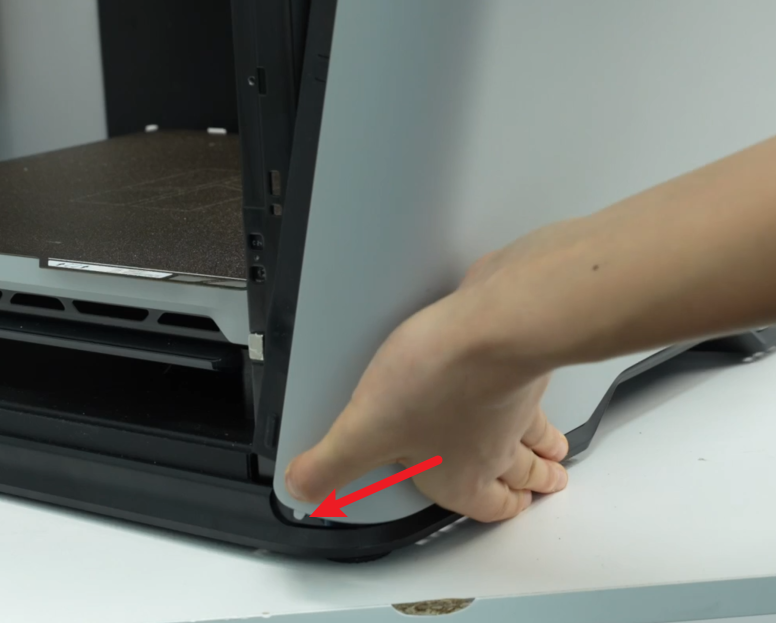

Empuje suavemente el panel lateral izquierdo hacia arriba, sostenga el reposabrazos con la mano, inserte la hebilla del reposabrazos en la parte inferior de la impresora y luego inserte las dos pequeñas hebillas cerca de la puerta frontal y la parte posterior en los agujeros pequeños correspondientes en la parte inferior de la impresora;

Después de instalar la parte inferior del panel lateral izquierdo, verifique si todos los enganches de la parte inferior están en su lugar y no flotan. Luego, empuje el panel lateral derecho hacia adentro y fije todos los enganches.

Los enganches están diseñados de forma redundante. Si se rompen durante el proceso de desmontaje y montaje, no afectará el uso normal. Está bien siempre que no haya flotación.

Paso 3: Apretar los tornillos de fijación del panel lateral izquierdo

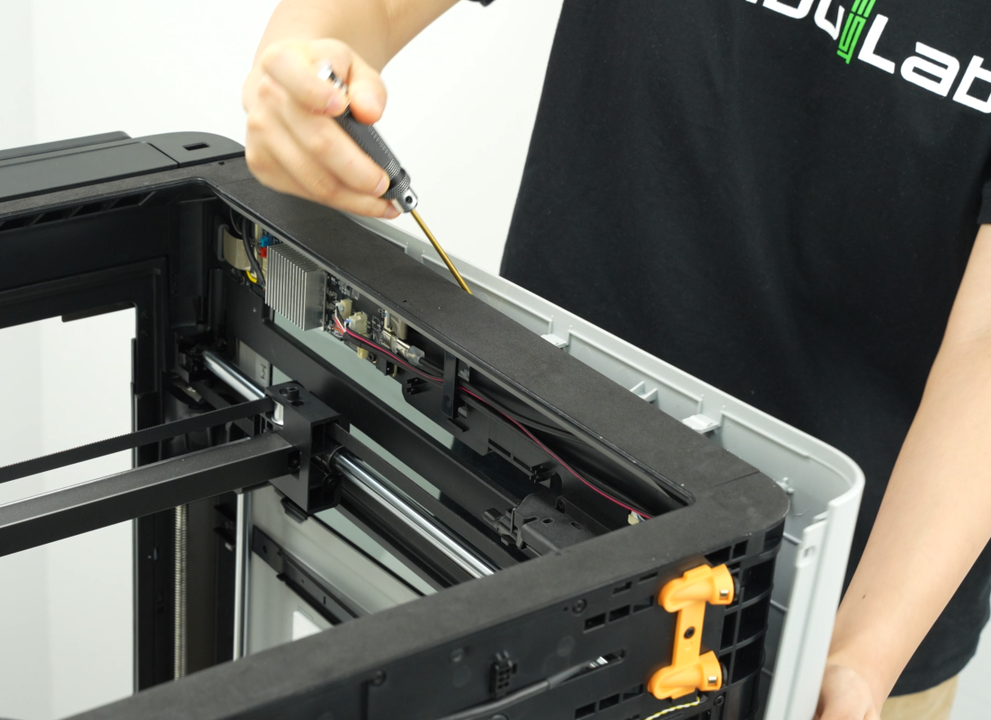

Use una llave Allen H2.0 para apretar los dos tornillos (BT3x8) en el interior del panel lateral izquierdo, y luego use una llave Allen H2.0 para apretar el tornillo (BT3×8) fijado a la viga;

Abra la abertura de la tira de silicona y apriete los dos tornillos de fijación (ST3x3) con una llave Allen H2.0;

Si la abertura es difícil de abrir, puede usar una llave Allen para ayudar a abrirla.

Paso 4: Instalar el ventilador auxiliar de capa

Método Uno:

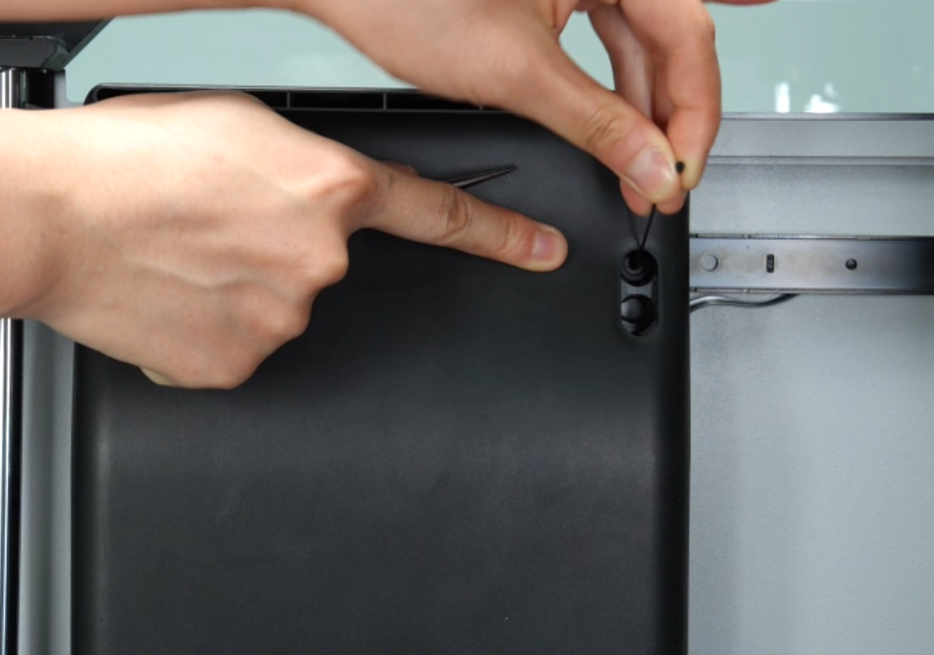

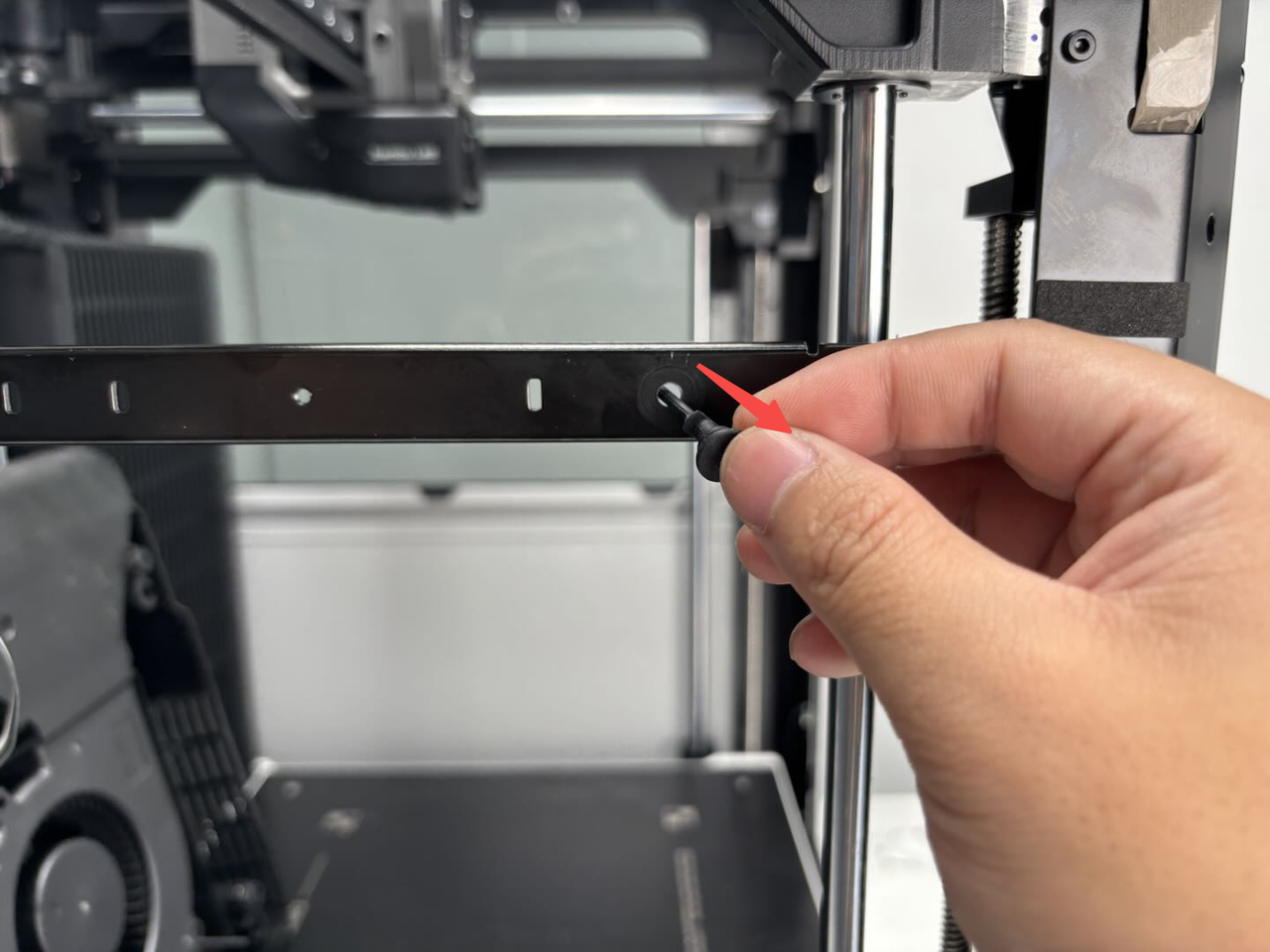

Pase el tornillo suave por el pequeño agujero cerca del interior del ventilador auxiliar de capa, luego tire del tornillo suave a mano para fijar la parte superior del ventilador auxiliar de capa con el tornillo suave; instale el tornillo suave por el exterior después de instalarlo por el interior;

Nota:

Puede escuchar un sonido "clic" cuando el tornillo suave se coloca en su lugar;

El tornillo suave se fabrica más largo para facilitar la instalación. Después de la instalación, puede usar tijeras para cortar parte de él para una mejor apariencia.

Use una llave Allen H2.0 para apretar los dos tornillos de fijación inferiores.

Nota: Todos los tornillos de fijación del ventilador auxiliar de capa H2D están ubicados en los pequeños agujeros de la parte superior.

Método Dos:

Alinee el ventilador auxiliar de capa con los agujeros de tornillo en el panel izquierdo, luego use una llave Allen H2.0 para apretar los dos tornillos de fijación inferiores (BT3x16);

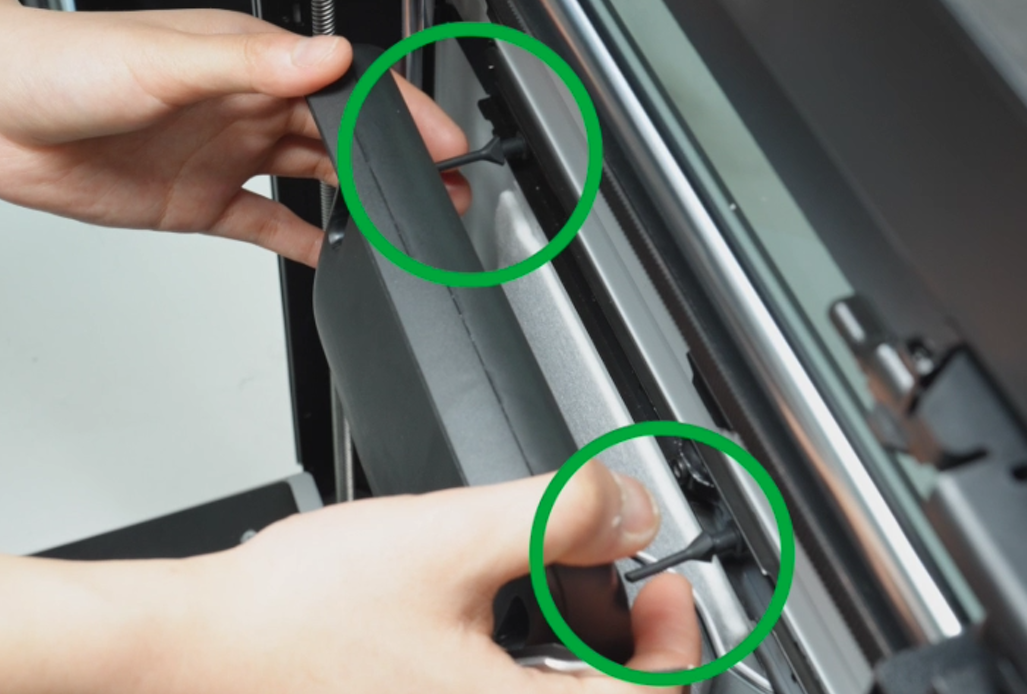

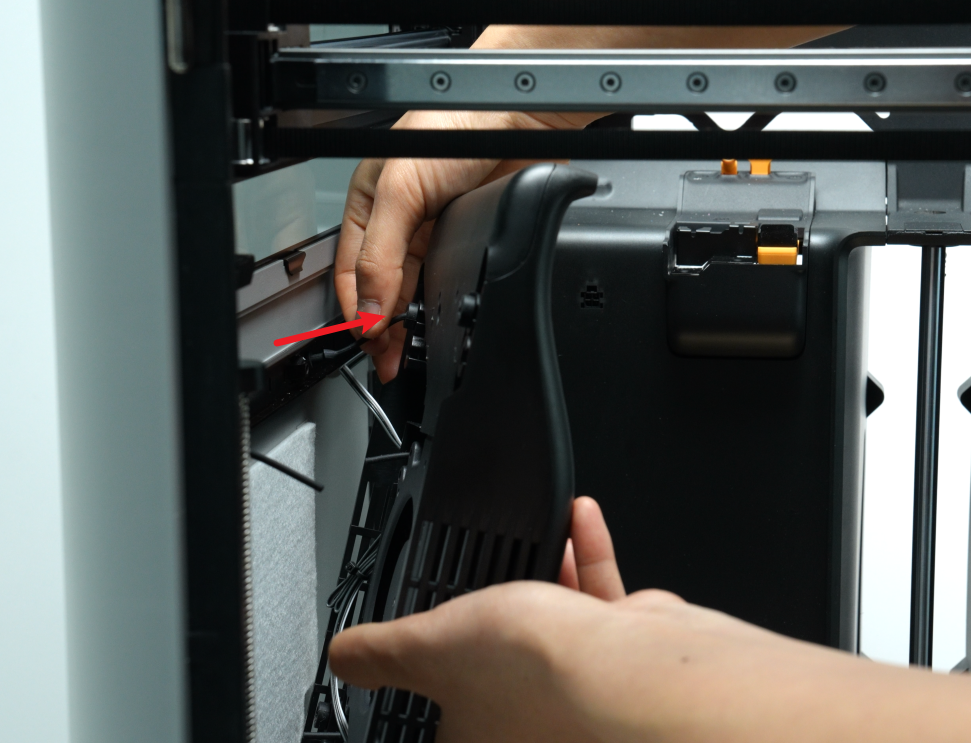

Tire suavemente del ventilador auxiliar de capa con ambas manos, alinee los dos agujeros de tornillo en la parte superior del ventilador con los tornillos suaves e inserte los tornillos suaves en los agujeros.

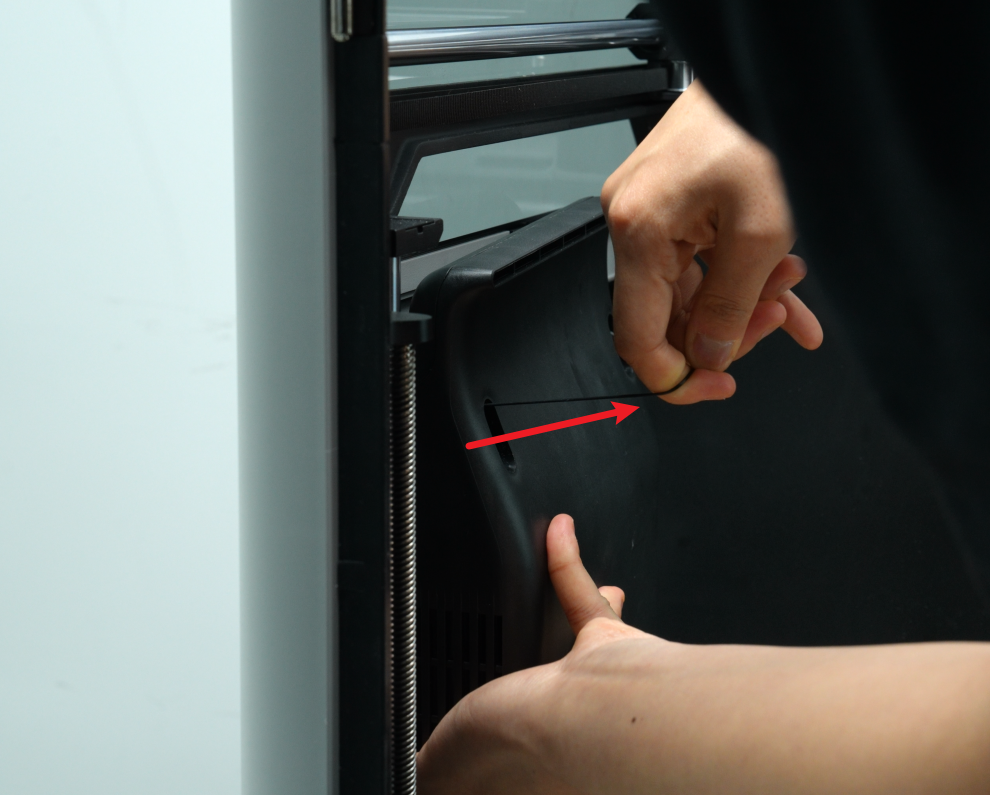

Use pinzas para sacar ligeramente los tornillos suaves, luego tire de los tornillos suaves para asegurar el ventilador en su lugar.

Paso 5: Instalar la puerta de vidrio frontal/ventana de seguridad láser

Alinee los 4 agujeros de tornillo de la puerta frontal con los agujeros de tornillo de la bisagra, sostenga la puerta de vidrio frontal con las manos y use una llave Allen H2.0 para apretar los 4 tornillos (M3x3, diámetro de tuerca 10mm).

Paso 6: Instalar el panel trasero

Puede consultar esta Wiki para reemplazar el panel trasero:

Reemplazar panel trasero H2D

Retirar el panel lateral derecho

Paso 1: Retirar el panel trasero

Puede consultar esta Wiki para retirar el panel trasero H2D:

Reemplazar panel trasero H2D

Paso 2: Retirar los tornillos

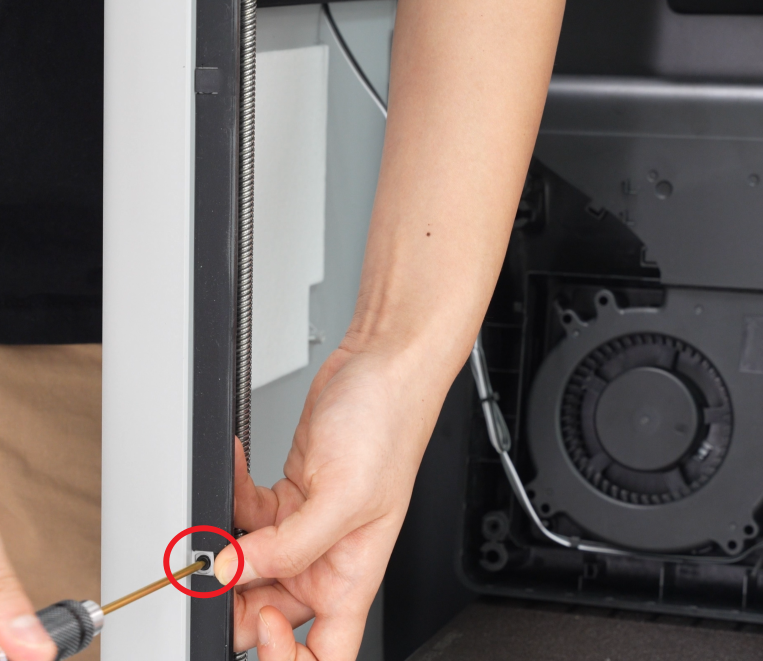

Abra la abertura de la tira de silicona y use una llave Allen H2.0 para retirar los dos tornillos de fijación (ST3x3);

Si la abertura es difícil de abrir, puede usar una llave Allen para ayudar a abrirla.

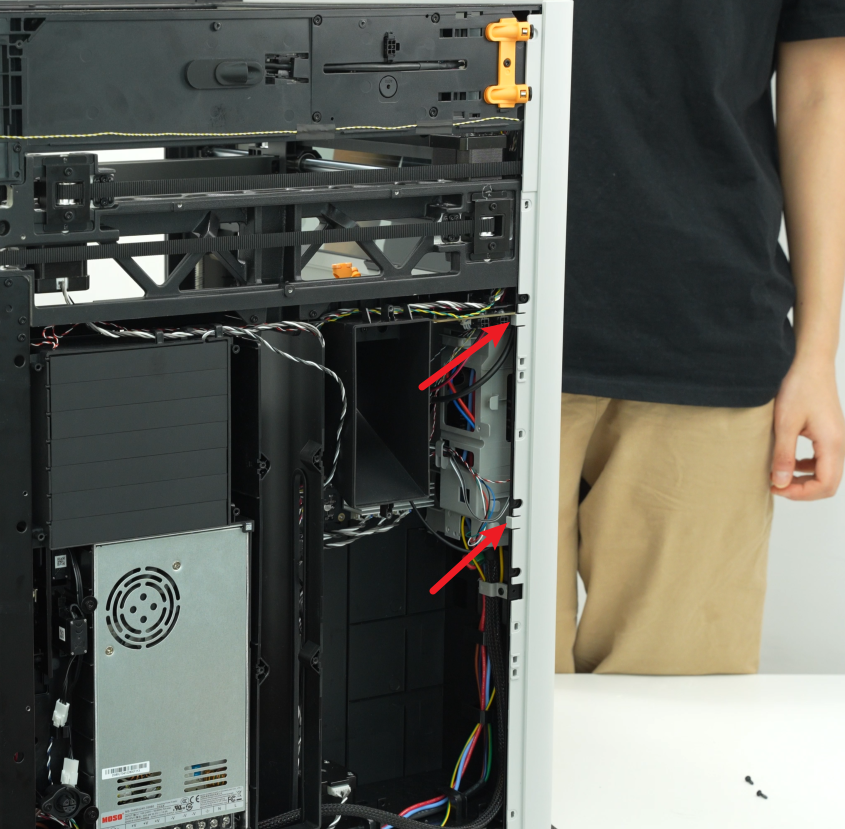

Use una llave Allen H2.0 para retirar los dos tornillos de fijación (BT3x8) en el interior del panel lateral.

A continuación, retire la viga transversal y los tornillos de fijación del panel lateral. (BT3x8)

Paso 3: Retirar el panel lateral derecho

Retire las tiras adhesivas en los paneles laterales y el marco para facilitar la posterior retirada del panel lateral derecho;

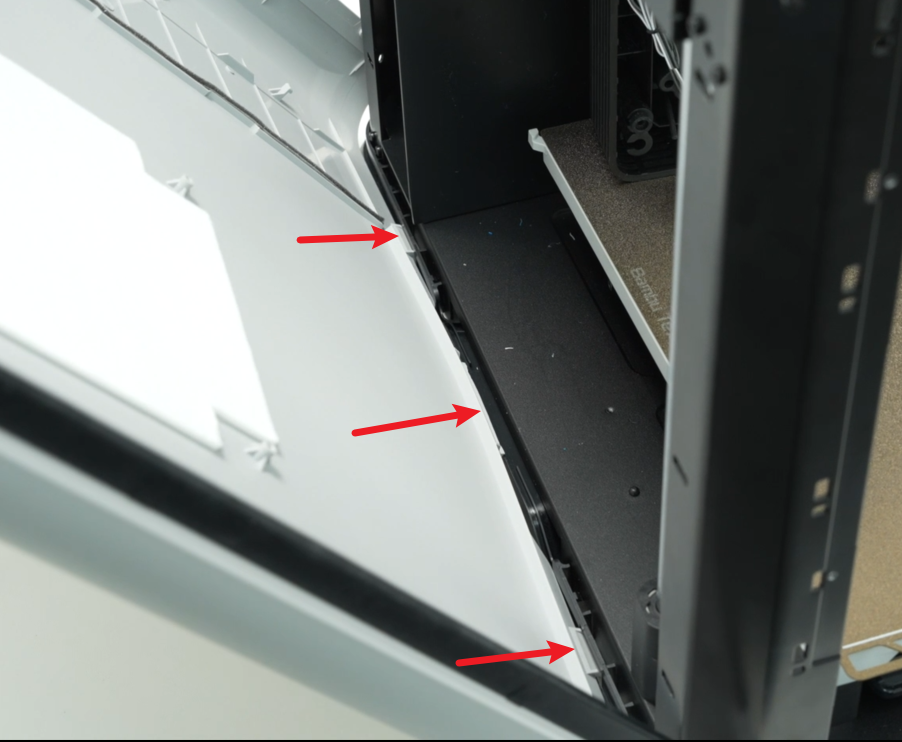

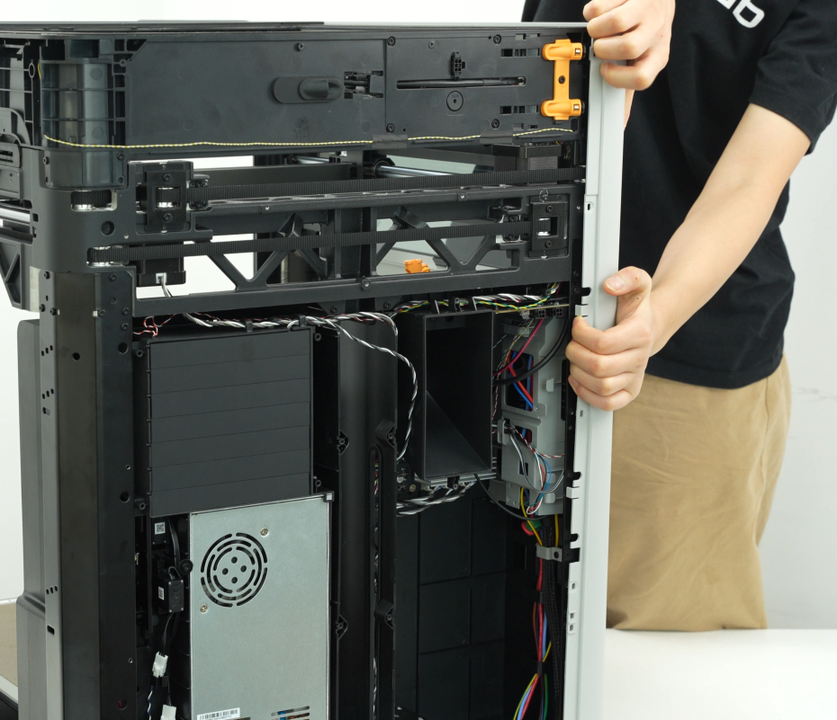

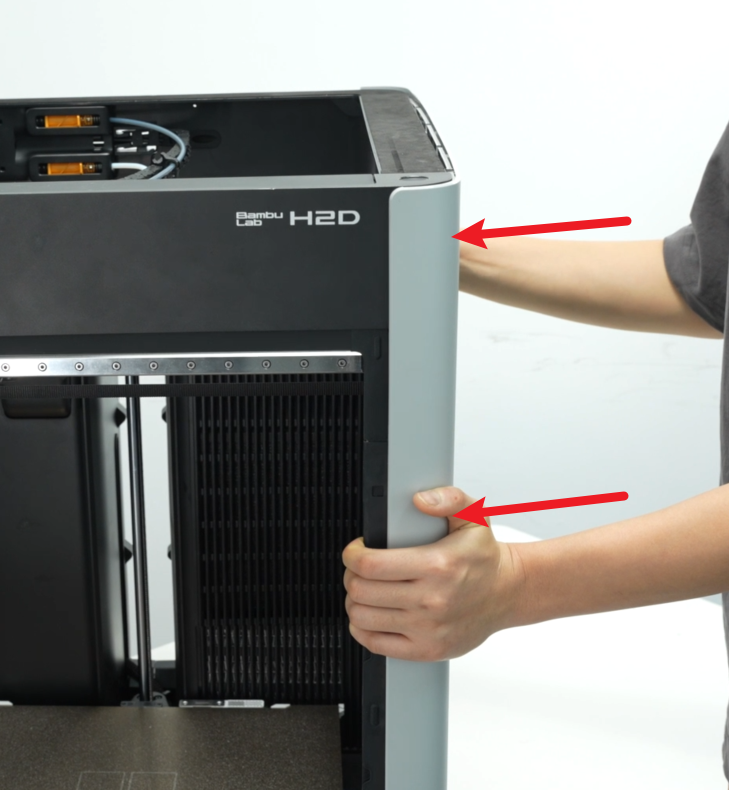

Sostenga el panel lateral derecho cerca de la parte posterior de la impresora con ambas manos, abra el panel lateral para desbloquear la hebilla y luego desbloquee la hebilla superior (puede usar una llave Allen para ayudar a abrir la hebilla superior) y la hebilla en el lado de la puerta frontal en secuencia;

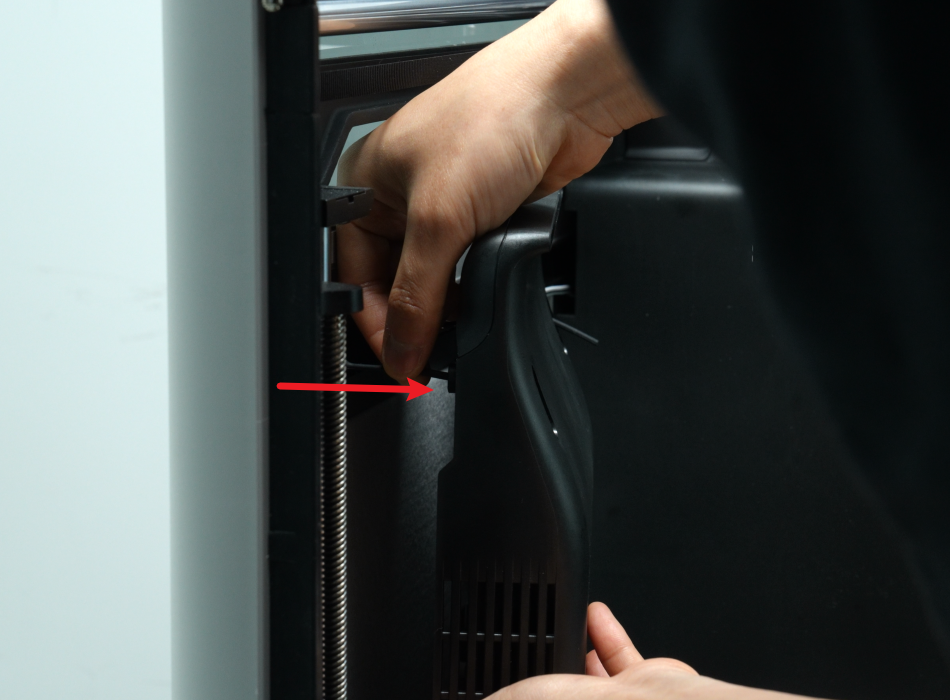

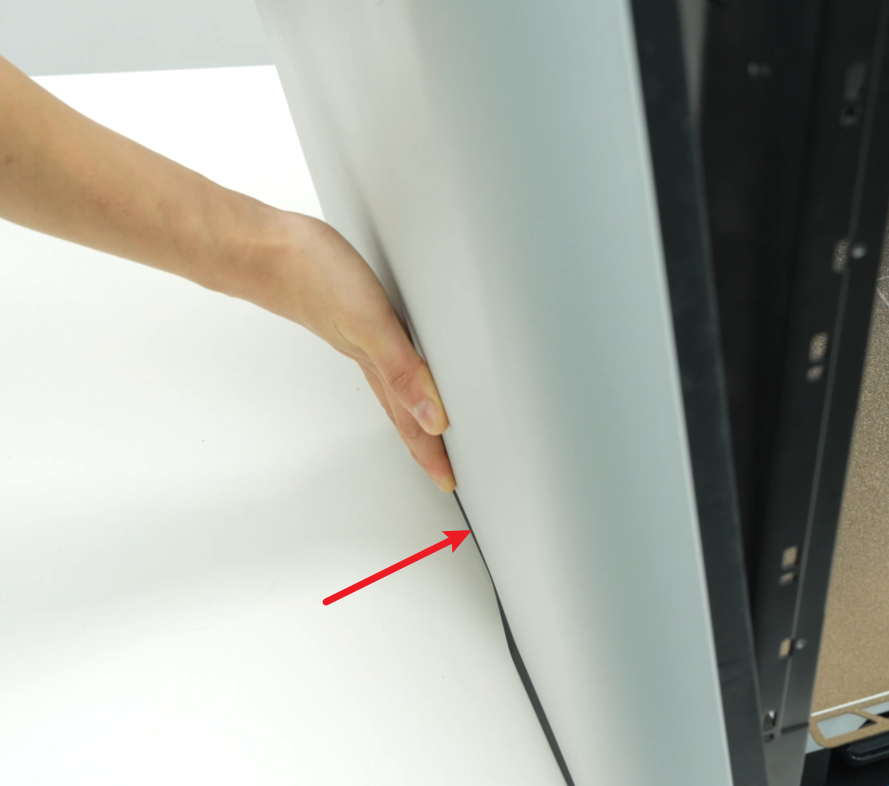

Agarre el panel lateral derecho con ambas manos y tire suavemente hacia abajo. Luego, presione la hebilla en la interfaz (como indica la flecha) y retire el panel diagonalmente con cuidado.

Instalar el panel lateral derecho

Paso 1: Fijar la hebilla del panel lateral derecho

Alinee los dos pasadores grandes en la parte inferior del panel lateral derecho con los agujeros pequeños correspondientes en la parte inferior de la impresora e introdúzcalos;

Empuje suavemente el panel lateral derecho hacia arriba, sostenga el reposabrazos con las manos, inserte la hebilla del reposabrazos en la parte inferior de la impresora y luego inserte las dos pequeñas hebillas cerca de la puerta frontal y la parte posterior en los agujeros pequeños correspondientes en la parte inferior de la impresora;

Después de instalar la parte inferior del panel lateral derecho, verifique si todos los enganches de la parte inferior están en su lugar y no flotan. Luego, empuje el panel lateral derecho hacia adentro y fije todas las hebillas.

Paso 2: Apretar los tornillos

Use una llave Allen H2.0 para apretar los dos tornillos (BT3x8) en el interior del panel lateral derecho;

Abra la abertura de la tira de silicona y use una llave Allen H2.0 para apretar los dos tornillos de fijación (ST3x3);

Si la abertura es difícil de abrir, puede usar una llave Allen para ayudar a abrirla.

Paso 3: Instalar el panel trasero

Puede consultar esta Wiki para instalar el panel trasero H2D:

Reemplazar panel trasero H2D

Verificar la funcionalidad

Después de la instalación, el panel lateral no flotará hacia arriba y todas las abrazaderas estarán fijadas en la impresora.

Notas finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa.

Si esta guía no resuelve su problema, envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia.

Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
