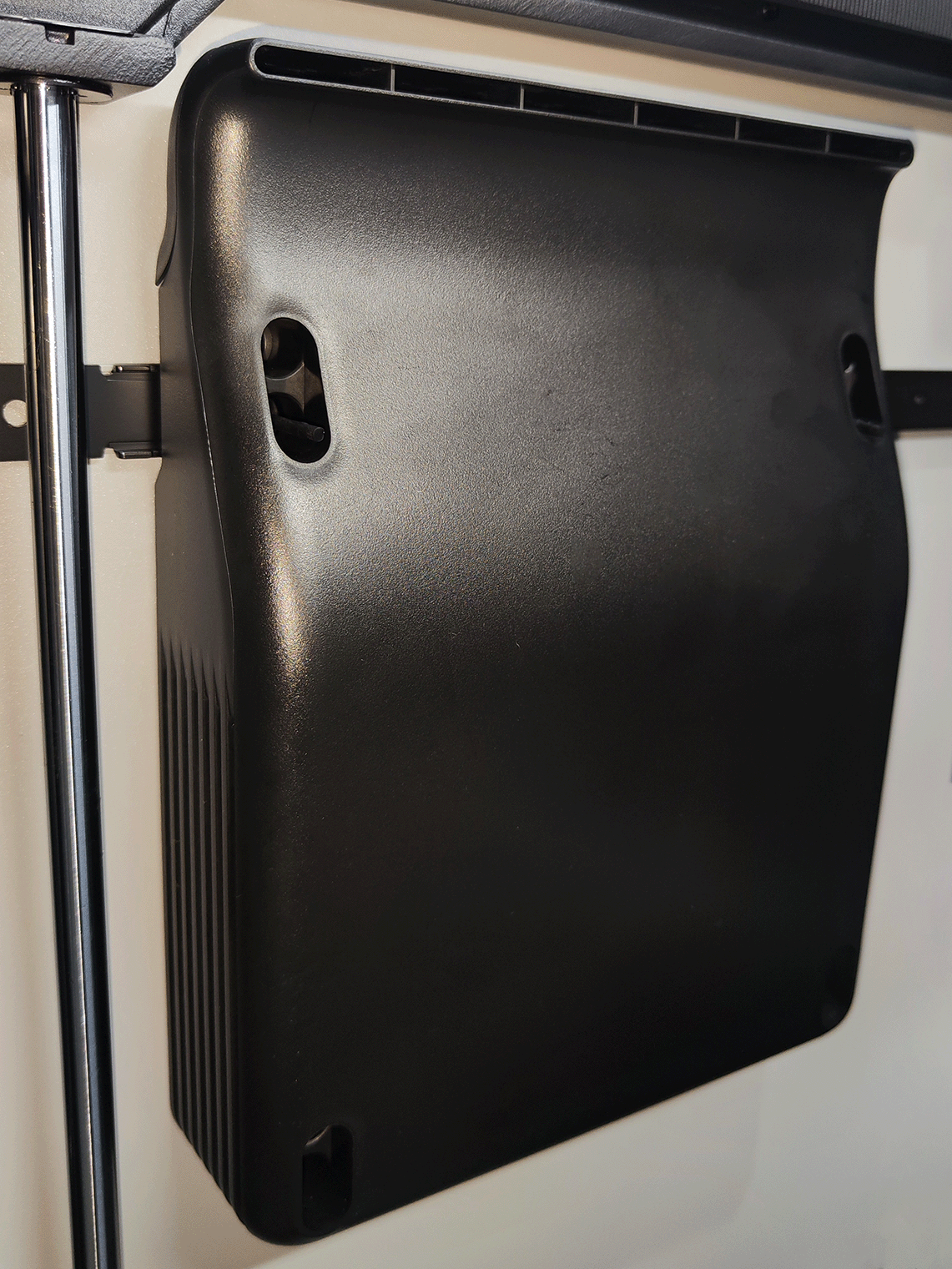

Ventilador Auxiliar de Capa

El ventilador auxiliar de capa está instalado en el lado izquierdo de la cámara de impresión, proporcionando mejores condiciones de enfriamiento para impresión de alta velocidad.

Haga clic en Ventilador Auxiliar de Capa – Serie H2 para comprarlo.

Contenido del Kit

Las piezas de repuesto del ventilador auxiliar de capa incluyen lo siguiente:

  1. Ventilador auxiliar de capa × 1

  2. Tornillos blandos: utilizados para fijar los dos agujeros de tornillo en la fila superior del ventilador auxiliar de capa × 2

  3. Tornillos BT3x16: utilizados para bloquear los dos agujeros de tornillo en la fila inferior del ventilador auxiliar de capa × 2

Cuándo Reemplazar

  • Daño en la pala del ventilador o fallo del motor del ventilador
  • Ruido de chirrido en el ventilador

Herramientas Necesarias

  • Nuevo ventilador auxiliar de capa
  • Destornillador hexagonal H2.0

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, asegurando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con prontitud y brindarle la asistencia necesaria.

Retirar el Ventilador Auxiliar de Capa

Paso 1. Bajar la Cama Caliente

Controle la cama caliente a través de la pantalla y bájela hasta el fondo de la impresora.

Paso 2. Apagar e desconectar el cable de alimentación

Aviso de Seguridad: Antes de cualquier desmontaje o montaje, desconecte siempre la alimentación para evitar descargas eléctricas o operaciones no deseadas.

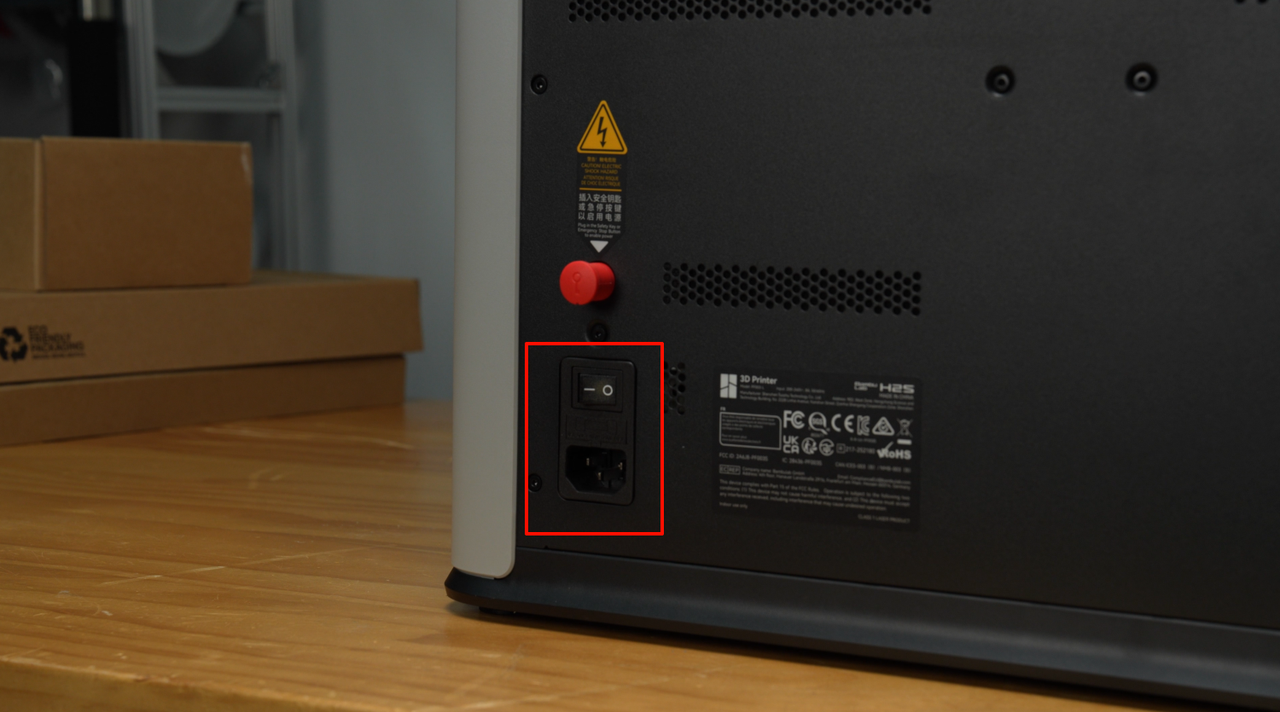

Apague el interruptor de alimentación de la impresora y desconecte el cable de alimentación.

Paso 3. Retirar el Panel Trasero

Retire 11 tornillos autoatornillantes de chapa (ST3×6) y 12 tornillos autoatornillantes plásticos (BT3×8).

Se recomienda fuertemente preparar dos recipientes pequeños de antemano para separar los dos tipos de tornillos y evitar confusiones.

  1. Utilice un destornillador hexagonal H2.0 para retirar los 11 × ST3×6 (círculos rojos en la imagen siguiente).

  2. Utilice un destornillador hexagonal H2.0 para retirar los 12 × BT3×8 (rectángulos verdes en la imagen siguiente).

  3. El marcador amarillo indica los tornillos de fijación para el carrete externo (M3×12).

  1. Presione el acoplamiento neumático para eliminar interferencias, luego incline ligeramente el panel trasero hacia atrás y levántelo.

Para instrucciones detalladas, consulte Reemplazar Panel Trasero de Serie H2 .

Paso 4. Retirar la Puerta Frontal

Utilice un destornillador hexagonal H2.0 para retirar los cuatro tornillos de la puerta (M3×3, diámetro de tuerca 10 mm), dos en la parte superior y dos en la parte inferior. Sostenga el vidrio con una mano y levante la puerta.

Sostenga la puerta frontal con firmeza para evitar que caiga.

Paso 5. Retirar el Ventilador Auxiliar de Capa

  1. Utilizando un destornillador hexagonal H2.0, retire los dos tornillos de fijación inferiores (BT3×16) del ventilador auxiliar de capa.

Nota: En el H2S, todos los tornillos de fijación del ventilador se encuentran en los agujeros inferiores.

  1. Los dos tornillos situados por encima del ventilador son tornillos blandos (para posicionamiento). Después de retirar los dos tornillos inferiores, sostenga el cuerpo del ventilador con una mano y extraiga el conjunto del ventilador. Una vez retirado, puede colocar el ventilador en la cama caliente.

Paso 6. Retirar los Tornillos de Fijación del Panel Lateral Izquierdo

  1. Utilizando un destornillador hexagonal H2.0, retire primero dos tornillos BT3×8 que fijan el marco superior, luego retire un tornillo BT3×8 que fija la viga transversal.

Nota: La cubierta de la placa AP tiene agujeros prehechos, por lo que no es necesario retirar la cubierta de la placa AP para extraer los dos tornillos del marco superior. En las fotos siguientes, la cubierta de la placa AP se retiró solo para demostración.

  1. Retire los dos tornillos M3×3 en la columna vertical. Estos tornillos están detrás de la banda de silicona. Por favor, levante suavemente la banda en su recorte para revelar los tornillos.

Paso 7. Retirar el Panel Lateral Izquierdo

  1. Además de los tornillos, el panel lateral izquierdo también está fijado a la impresora mediante abrazaderas. Antes de abrir el panel lateral izquierdo, retire la silicona del panel lateral izquierdo.

  1. Desde la parte trasera de la máquina, libere la abrazadera en la parte trasera de la impresora:

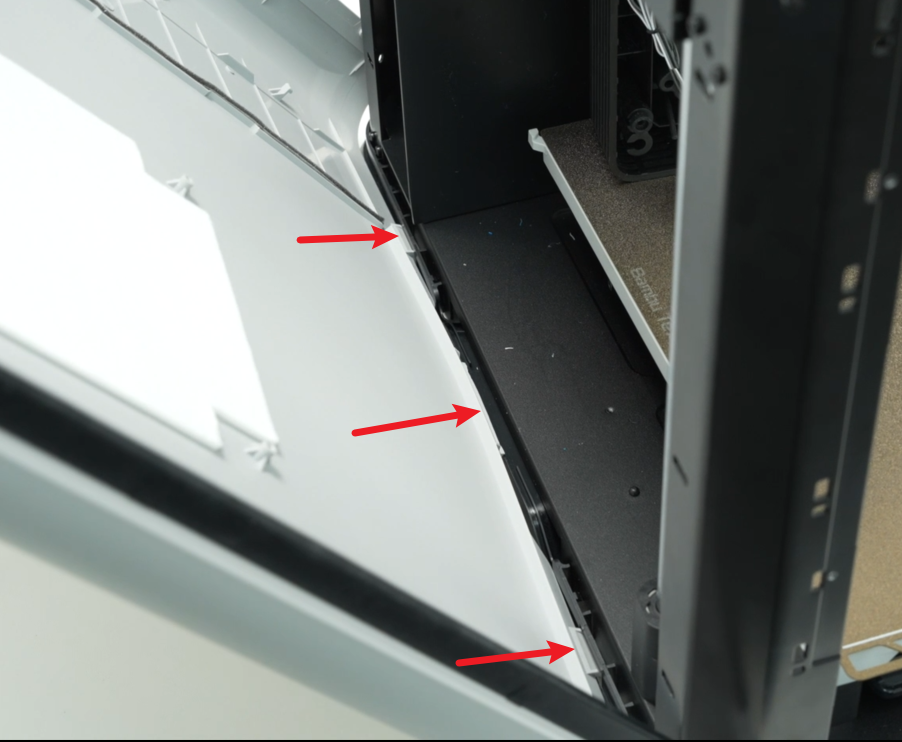

  1. Luego utilice un destornillador hexagonal para deslizar suavemente las abrazaderas desde el borde superior y abra lentamente el panel desde el frente. Retire la cinta adherida al panel lateral izquierdo y retire el panel:
  1. Tenga en cuenta que hay una tapa de silicona redonda en el agujero de tornillo detrás del ventilador auxiliar de capa. Tenga cuidado al retirar el panel lateral para evitar perderla.

Paso 8. Retirar el Ventilador Auxiliar de Capa

  1. Retire la cinta que cubre el cable del ventilador auxiliar de capa, afloje el cable y luego coloque la cinta en la viga para poder usarla para fijar el cable posteriormente.
  1. Presione la abrazadera en el conector del cable del ventilador auxiliar de capa (como indica la flecha roja en la figura), desconecte el cable de la placa MC y extraiga el cable por la brecha entre el liner izquierdo y el pilar.

Paso 9. Retirar los Tornillos Blandos del Ventilador Auxiliar de Capa (Opcional)

Si sus tornillos blandos no están dañados o son lo suficientemente largos para pasar por el ventilador auxiliar de capa, puede omitir este paso y no necesita reemplazar los tornillos blandos.

Puede retirar los dos tornillos blandos de la viga de la impresora tirando de ellos desde el exterior.

Instalar el Ventilador Auxiliar de Capa

Paso 1. Instalar los Tornillos Blandos del Ventilador Auxiliar de Capa (Opcional)

Si sus tornillos blandos no están dañados o son lo suficientemente largos para pasar por el ventilador auxiliar de capa, puede omitir este paso y no necesita reemplazar los tornillos blandos.

Inserte el tornillo blando a través del pequeño agujero de la viga y tire del tornillo blando hasta que se enganche en la viga.

Nota: Tire lentamente para evitar dañar los tornillos blandos de goma de silicona.

Paso 2. Conectar el Cable del Ventilador

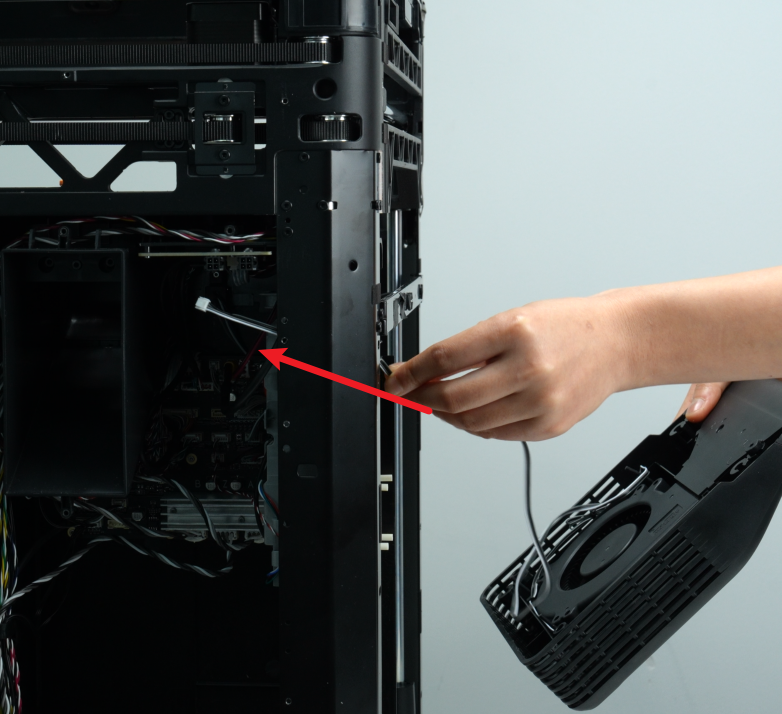

  1. Pase el conector del nuevo ventilador auxiliar de capa por la brecha entre el panel lateral y el liner, conéctelo a la placa MC y finalmente fije los conectores del sensor de campo (rojo, blanco y negro) en el panel lateral izquierdo y el conector del ventilador auxiliar de capa en la abrazadera del cable de la cubierta de la placa AC;

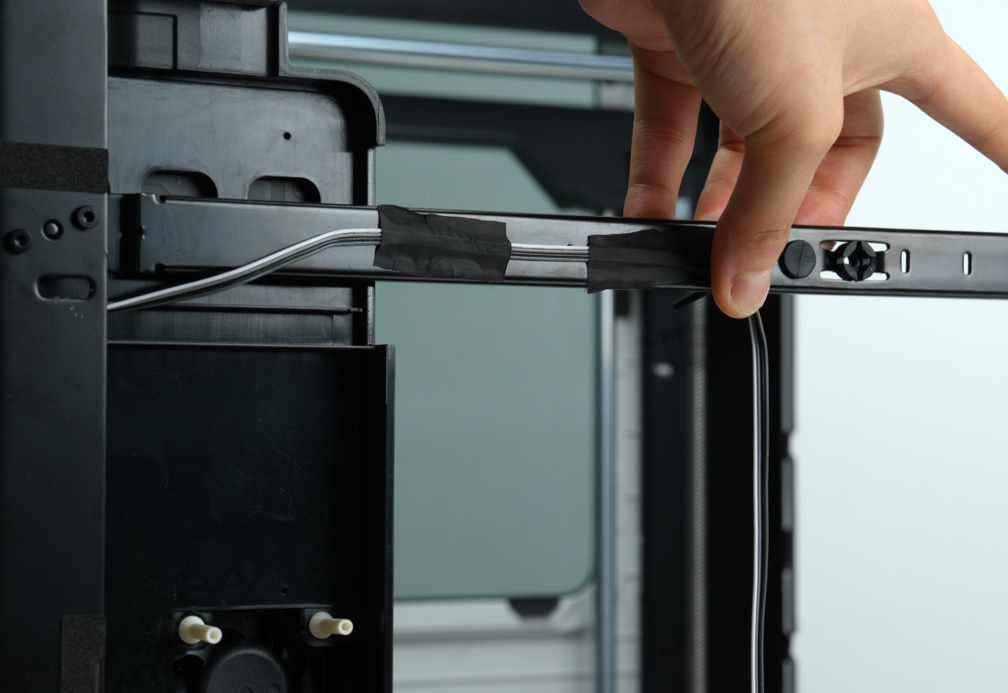

  1. Fije el cable a la viga utilizando cinta adhesiva.

Nota: Puede utilizar cinta vieja para fijarlo.

Paso 3. Fijar las Clavijas del Panel Izquierdo

  1. Antes de la instalación, verifique si la tapa de silicona en el agujero de tornillo de la viga está colocada correctamente. Si no lo está, verifique si se dejó en la viga izquierda de la impresora;
  1. Alinee los dos pasadores grandes en la parte inferior del panel izquierdo con los agujeros pequeños correspondientes en la parte inferior de la impresora e introdúzcalos, luego conecte el sensor de efecto Hall en el panel izquierdo al conector Hall y vuelva a fijar la cinta que sujeta el conector Hall al panel;

Se recomienda empujar primero la hebilla en la parte posterior de la impresora, ya que estas clavijas no tienen pestañas fijas, facilitando su inserción.

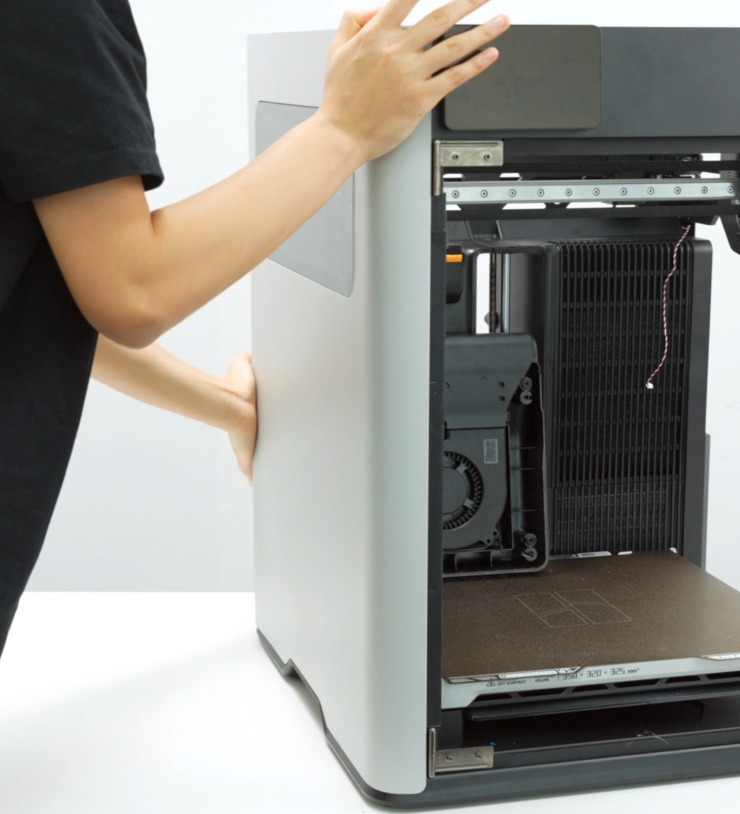

  1. Empuje suavemente el panel izquierdo hacia arriba, sostenga el reposabrazos con la mano, introduzca la hebilla del reposabrazos en la parte inferior de la impresora y luego inserte las dos pequeñas hebillas cerca de la puerta frontal y la parte posterior en los agujeros pequeños correspondientes en la parte inferior de la impresora;
  1. Después de instalar la parte inferior del panel izquierdo, verifique que todas las hebillas de la parte inferior estén en su lugar y no floten. Luego empuje el panel derecho hacia adentro y fije todas las hebillas.

Paso 4. Apretar los Tornillos del Panel Izquierdo

  1. Utilice una llave hexagonal H2.0 para apretar los dos tornillos internos del panel izquierdo (BT3×8), luego use la llave hexagonal H2.0 para apretar un tornillo en la viga cruzada (BT3×8).
  1. Abra la ranura de la tira de silicona y utilice una llave hexagonal H2.0 para apretar los dos tornillos de montaje (ST3×3).

Si la ranura es difícil de abrir, puede utilizar la llave hexagonal para abrirla suavemente.

Paso 5. Instalar el Ventilador Auxiliar de Capa

Método 1:

  1. Pase el tornillo suave por el agujero pequeño interno del ventilador, luego tire del tornillo suave para asegurar la parte superior del ventilador. Después de asegurar el lado interno, instale el tornillo suave externo.

Nota: Debería escuchar un “clic” cuando el tornillo suave esté completamente en su lugar.

  1. Utilice una llave hexagonal H2.0 para apretar los dos tornillos de montaje inferiores.

Nota: En el H2S, todos los tornillos de fijación del ventilador se encuentran en los pequeños agujeros inferiores.

Método Dos:

  1. Alinee el ventilador auxiliar de capa con los agujeros de tornillo en el panel izquierdo, luego utilice una llave Allen H2.0 para apretar los dos tornillos de fijación inferiores (BT3x16);
  1. Separe suavemente el ventilador auxiliar de capa con ambas manos, alinee los dos agujeros de tornillo en la parte superior del ventilador con los tornillos suaves e introdúzcalos en los agujeros.

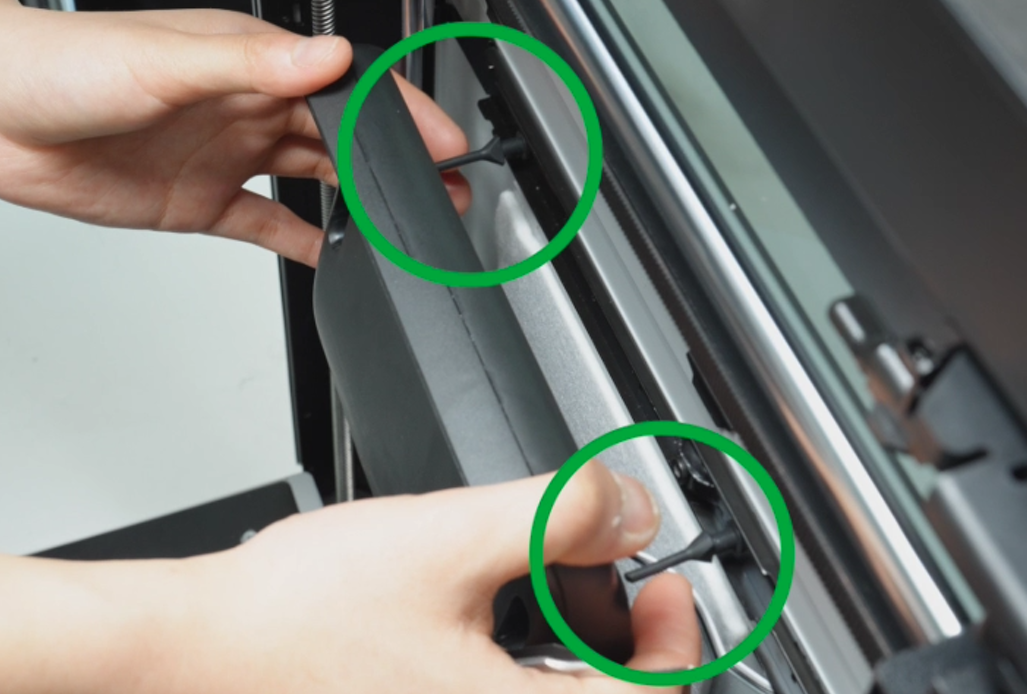

  1. Utilice pinzas de punta fina para sacar ligeramente los tornillos suaves, luego tire de los tornillos suaves para asegurar el ventilador en su lugar.

Nota: Evite usar pinzas con bordes cortantes o cortantes (por ejemplo, pinzas diagonales o de corte lateral), ya que esto puede acortar gradualmente los tornillos suaves de localización.

Paso 6. Instalar la Puerta de Cristal Frontal/Ventana de Seguridad Láser

Alinee los cuatro agujeros de tornillo de la puerta frontal con las posiciones de los tornillos de bisagra, sostenga la puerta frontal de cristal con las manos y utilice una llave hexagonal H2.0 para apretar los cuatro tornillos (M3×3, diámetro de tuerca 10 mm).

Paso 7. Instalar el Panel Trasero

  1. Inserte el panel trasero con un ángulo en la parte inferior de la impresora.

  1. Utilice una llave hexagonal H2.0 para apretar 11 tornillos (marcados con un círculo rojo, ST3×6).

  2. Utilice una llave hexagonal H2.0 para apretar 12 tornillos (marcados con un rectángulo verde, BT3×8).

  1. Alinee la base del soporte para carrete externo con los agujeros en la parte posterior de la impresora, luego utilice una llave hexagonal H2.0 para apretar los dos tornillos de fijación;

Verificar la Funcionalidad

  1. Conecte el cable de alimentación y encienda la impresora.

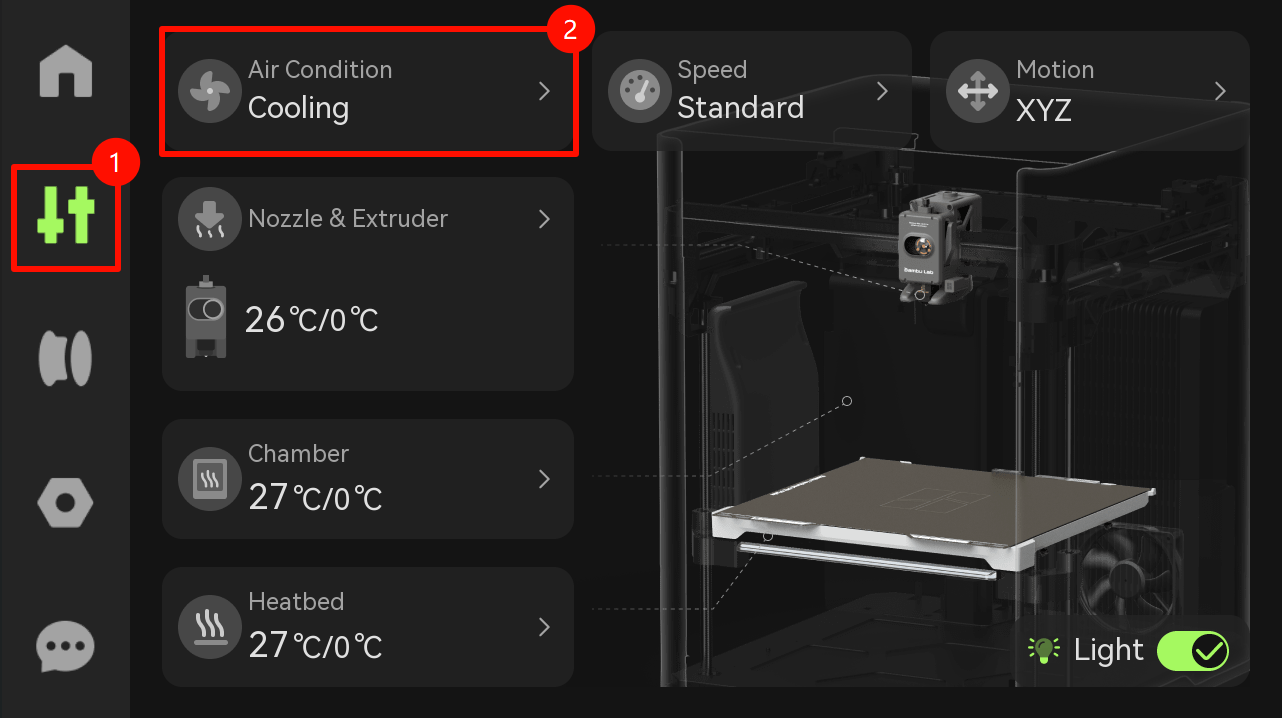

  2. Abra Control. Luego toque Gestión de Aire.

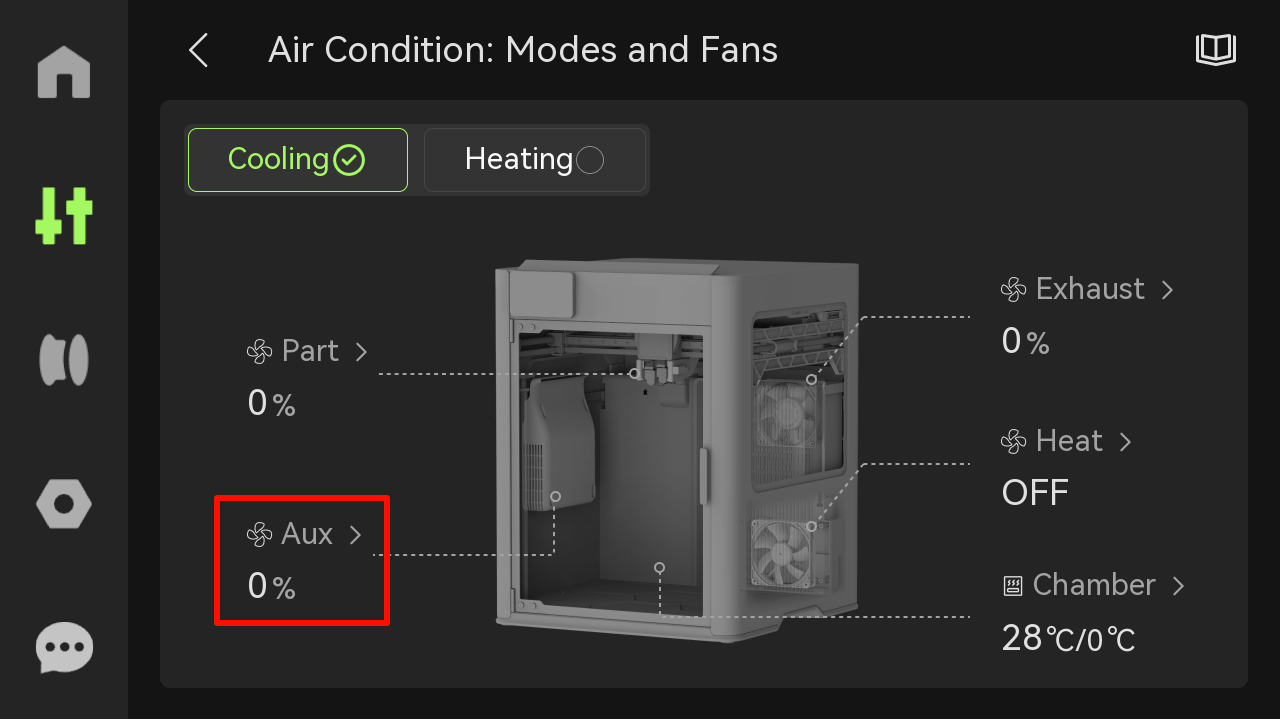

  1. Seleccione Aux

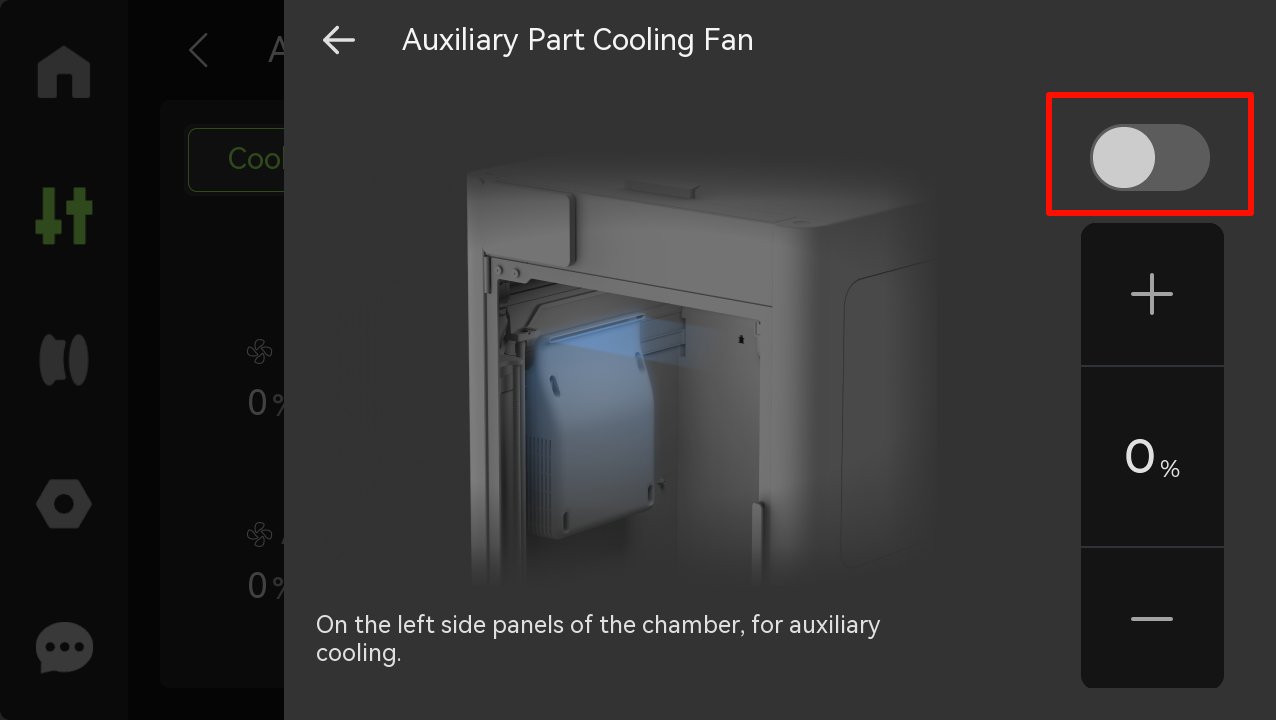

  1. Active y ajuste la velocidad deseada.

Si el ventilador auxiliar de capa funciona según lo esperado, la sustitución está completa. De lo contrario, vuelva a las etapas de inspección y reconecte para intentarlo nuevamente. Si el problema persiste, contacte al equipo de servicio de Bambu Lab para obtener asistencia adicional.
