Tipos de Tornillos y Aplicaciones
¡No intercambie los tornillos BT, ST y M-series! Tienen perfiles y pasos de rosca diferentes; mezclarlos puede causar roscas desgastadas, grietas en plásticos o daño permanente en los agujeros roscados.
Tamaño y Reglas de Marcado
Notación general: “Tipo + Diámetro × Longitud de rosca (mm)”. Por ejemplo, M3×10 significa que el tornillo es de la serie M con un diámetro de 3 mm y una longitud de 10 mm.
Diámetro: el diámetro mayor (externo) de la rosca externa.
Longitud de rosca: la distancia desde la superficie de apoyo bajo la cabeza hasta el extremo del vástago; no se incluye la altura de la cabeza.
Tornillo de Hexágono
Las impresoras Bambu Lab utilizan extensivamente tornillos de hexágono para el montaje de la máquina y fijación de componentes centrales. En su mayoría, estos tornillos pueden retirarse e instalarse utilizando únicamente llaves hexagonales H1.5 y H2.0.
Nota: Las tareas de montaje de MakerWorld pueden requerir llaves hexagonales H1.3 y H2.5; seleccione el tamaño adecuado según sea necesario. Para el módulo láser de 40 W, el acoplador de tubo de asistencia de aire PU debe retirarse con una llave hexagonal H2.5.

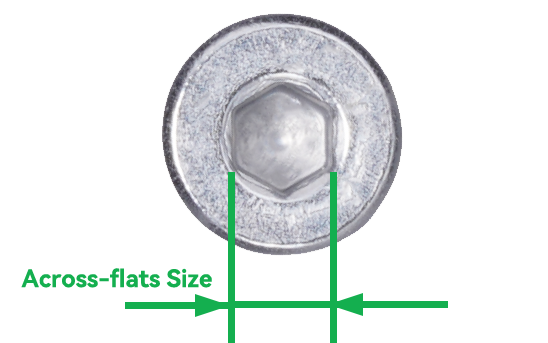

En las etiquetas de tamaño de las llaves, "H" representa Hexágono, mientras que el número siguiente (ej.: 1.5, 2.0) indica con precisión la medición en milímetros (mm) del tamaño entre planos de la herramienta. Este diseño no solo garantiza una conexión segura, sino que también brinda a los usuarios una experiencia de mantenimiento conveniente.
Tornillo con Tapa de Rosca
Tornillo con Tapa de Rosca es un material preaplicado en las roscas de los sujetadores (en parte o toda la rosca) en fábrica. Proporciona resistencia al aflojamiento y vibraciones durante el montaje sin necesidad de adhesivo adicional. Los tornillos utilizados en impresoras Bambu Lab se dividen en dos categorías: tornillos con tapa de rosca roja y tornillos con tapa de rosca azul.
Notas Finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
