Guía Completa de Actualización de H2S a H2C – Parte B

Este documento detalla el proceso completo de operación para actualizar el H2S al H2C. El núcleo de esta actualización consiste en equipar el H2S con el sistema Vortek, lo que permite una actualización avanzada desde boquillas simples a siete boquillas. Principalmente implica reemplazar la cama caliente, el cabezal con el conjunto del eje X, la placa AP y la cubierta frontal, además de instalar adicionalmente el conjunto de soporte para hotend e el actuador de cierre de hotend por inducción.

La guía completa se divide en dos partes:

Este artículo es la Parte B de la guía completa de actualización. Cubre los procedimientos principales de instalación, incluyendo el montaje de la viga de soporte para rack de hotend por inducción, el conjunto de rack de hotend por inducción, el actuador de cierre de hotend por inducción, la cubierta frontal, los paneles laterales, el panel trasero y otros accesorios relacionados.

Pasos de actualización

Paso 4. Reemplazar la cubierta frontal (Tiempo estimado: ~20 minutos)

Retirar la cubierta frontal

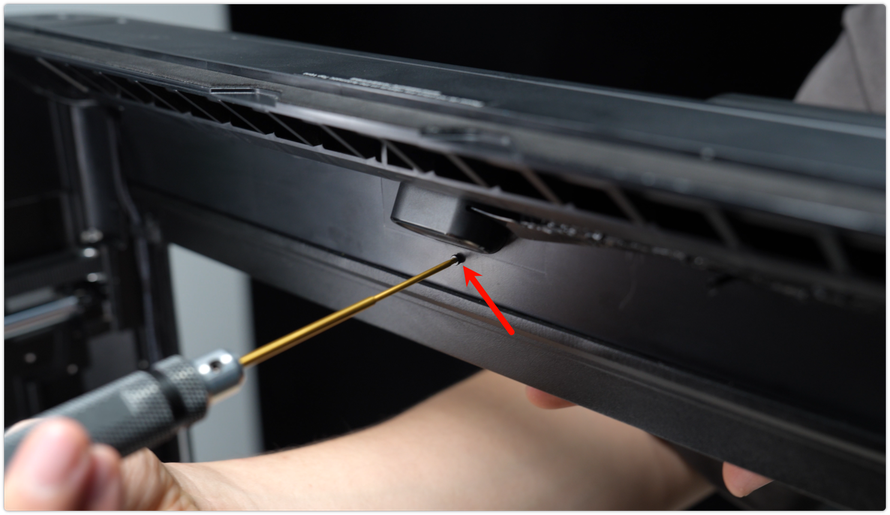

Utilice una llave hexagonal H1.5 para retirar el tornillo de fijación (BT2×12).

Sostenga la hebilla en el lado izquierdo de la cubierta frontal, libere la bisagra superior izquierda y luego libere también la bisagra superior derecha.

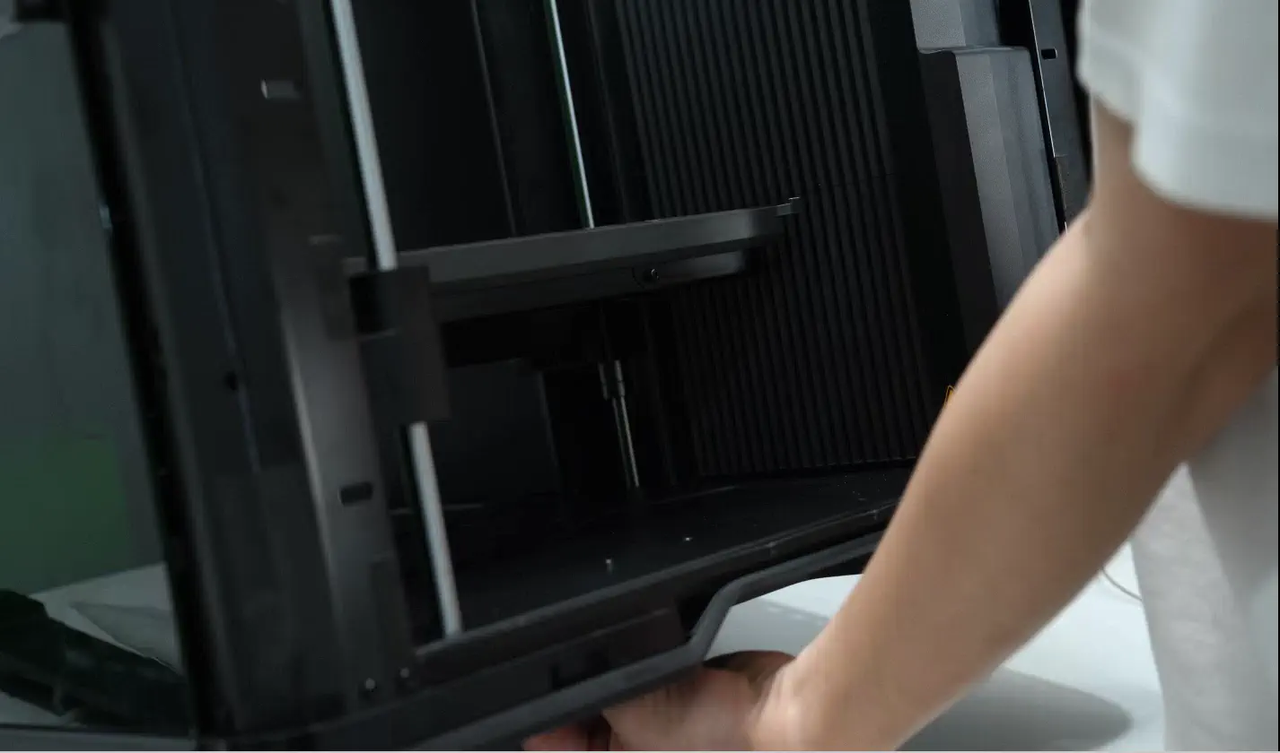

Sostenga la parte inferior de la cubierta frontal y empuje ligeramente hacia arriba. Luego, doble suavemente el lado derecho de la cubierta y deslícela lentamente desde el panel lateral derecho.

Nota: La pantalla está conectada a la cubierta frontal mediante el FPC de pantalla. Operar con cuidado para evitar tirar o dañar el cable.

Después de retirar completamente el lado derecho de la cubierta frontal, gire suavemente para exponer la pantalla y la interfaz de cable. Levante la bisagra del conector y retire el FPC de pantalla del conector para desconectarlo.

Utilice una espátula para retirar suavemente el adhesivo en la interfaz de bisagra, luego utilice un destornillador H2.0 para retirar los dos tornillos de bisagra (M2.5x4).

Empuje la bisagra hacia la izquierda y retire la pantalla.

Instalar la cubierta frontal H2C

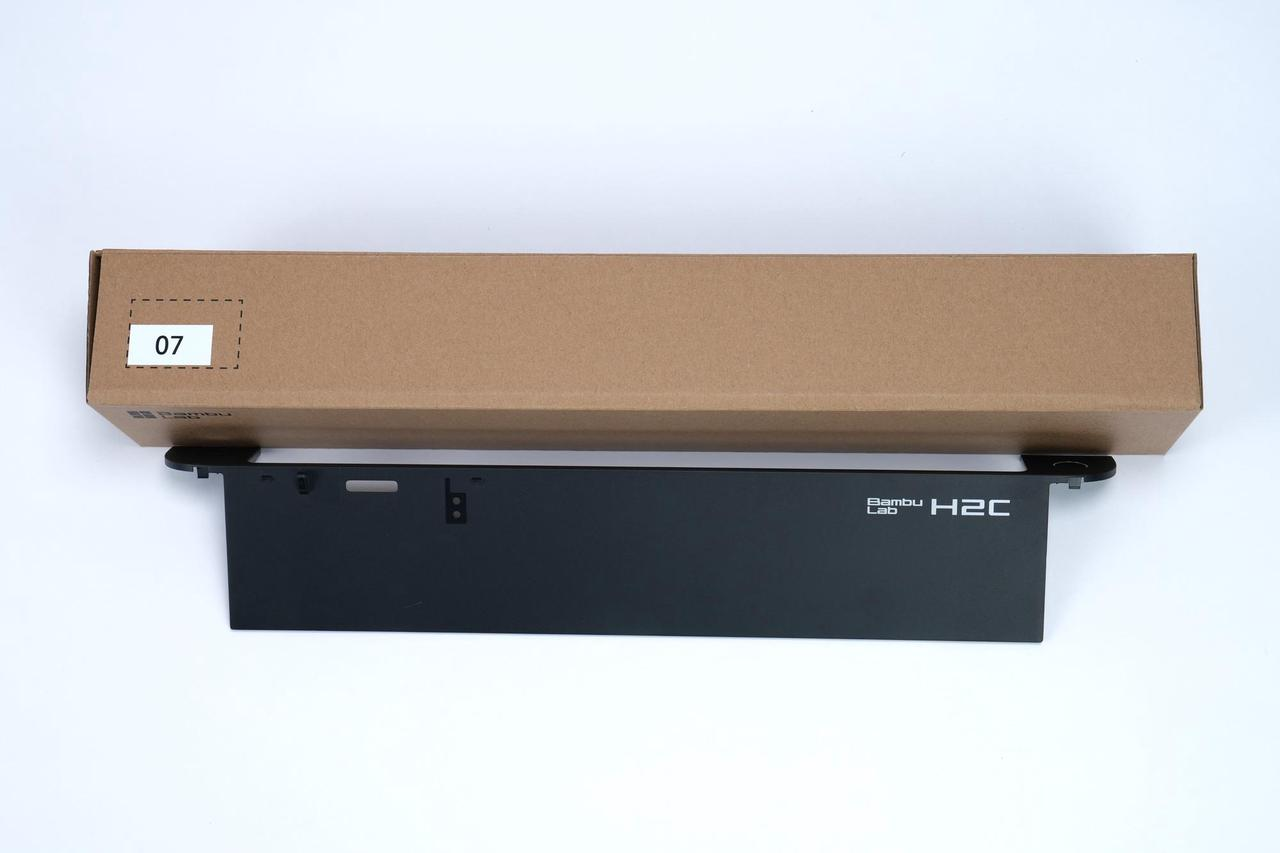

De la caja No. 7 del kit de actualización Vortek, retire la cubierta frontal H2C.

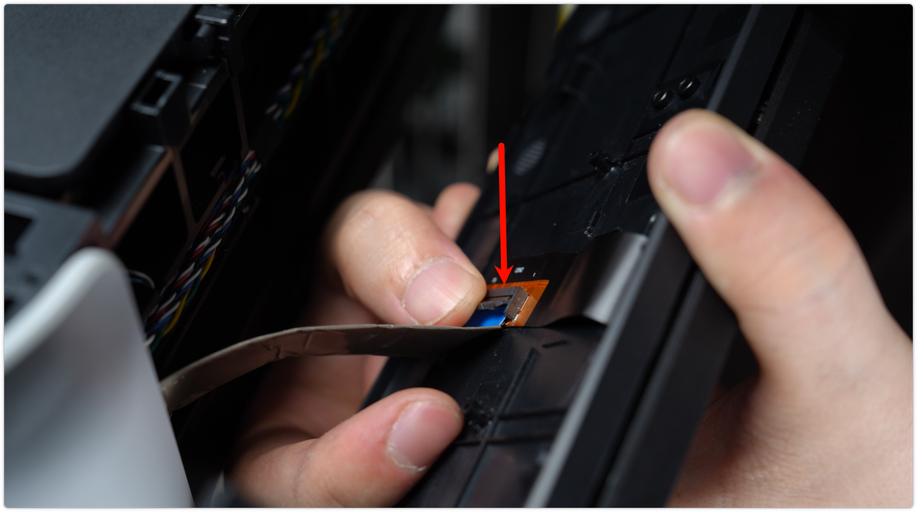

Pase la pantalla de la impresora a través de la carcasa frontal e insértela en la posición designada en el interior de la cubierta frontal H2C. Ajuste los dos tornillos de bisagra para asegurar la pantalla.

Si el adhesivo original del FPC no adhiere firmemente, puede utilizar cinta adhesiva doble cara.

Coloque el lado izquierdo de la cubierta frontal cerca del panel lateral izquierdo de la impresora, abra la bisagra del conector, inserte el FPC de pantalla en el conector y cierre la bisagra negra para asegurar la conexión.

Inserte el lado izquierdo de la cubierta frontal en la ranura correspondiente de la cámara, luego flexione suavemente la cubierta e inserte el lado derecho en su posición de montaje. Presione la cubierta frontal hacia abajo para que todas las bisagras queden completamente enganchadas en las ranuras del marco.

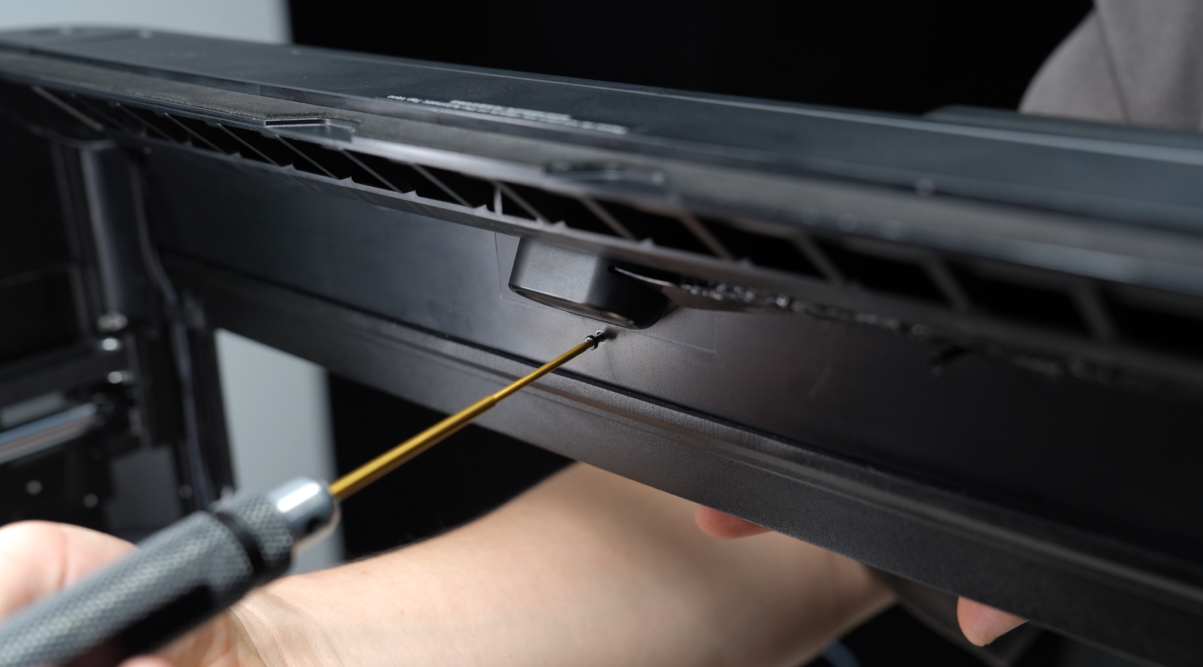

Utilice una llave Allen H1.5 para ajustar el tornillo de montaje de la cubierta frontal (BT2×12) para completar la instalación.

Paso 5. Instalar el montaje de la viga de soporte para rack de hotend por inducción (Tiempo estimado: ~20 minutos)

De la Caja de etiqueta #16 del kit de actualización Vortek, retire la viga y el bloque de chapa metálica.

Los tornillos requeridos para la instalación se encuentran en la Caja de etiqueta #6.

Los tornillos azules M3x5 se utilizan para fijar el bloque de chapa metálica.
Los tornillos azules M3x6 se utilizan para asegurar las vigas superior e inferior.

Asegúrese de que las especificaciones de los tornillos coincidan con las posiciones correctas de instalación.

Antes de instalar el rack de hotend por inducción, si la cama caliente está posicionada en un punto alto, puede tirar de la correa inferior para bajar la cama caliente y facilitar la instalación.

Primero instale el bloque metálico alineándolo con los agujeros de posicionamiento en la viga superior. Coloque el bloque y utilice una llave Allen H2.0 para ajustar los tres tornillos (M3x5 azules).

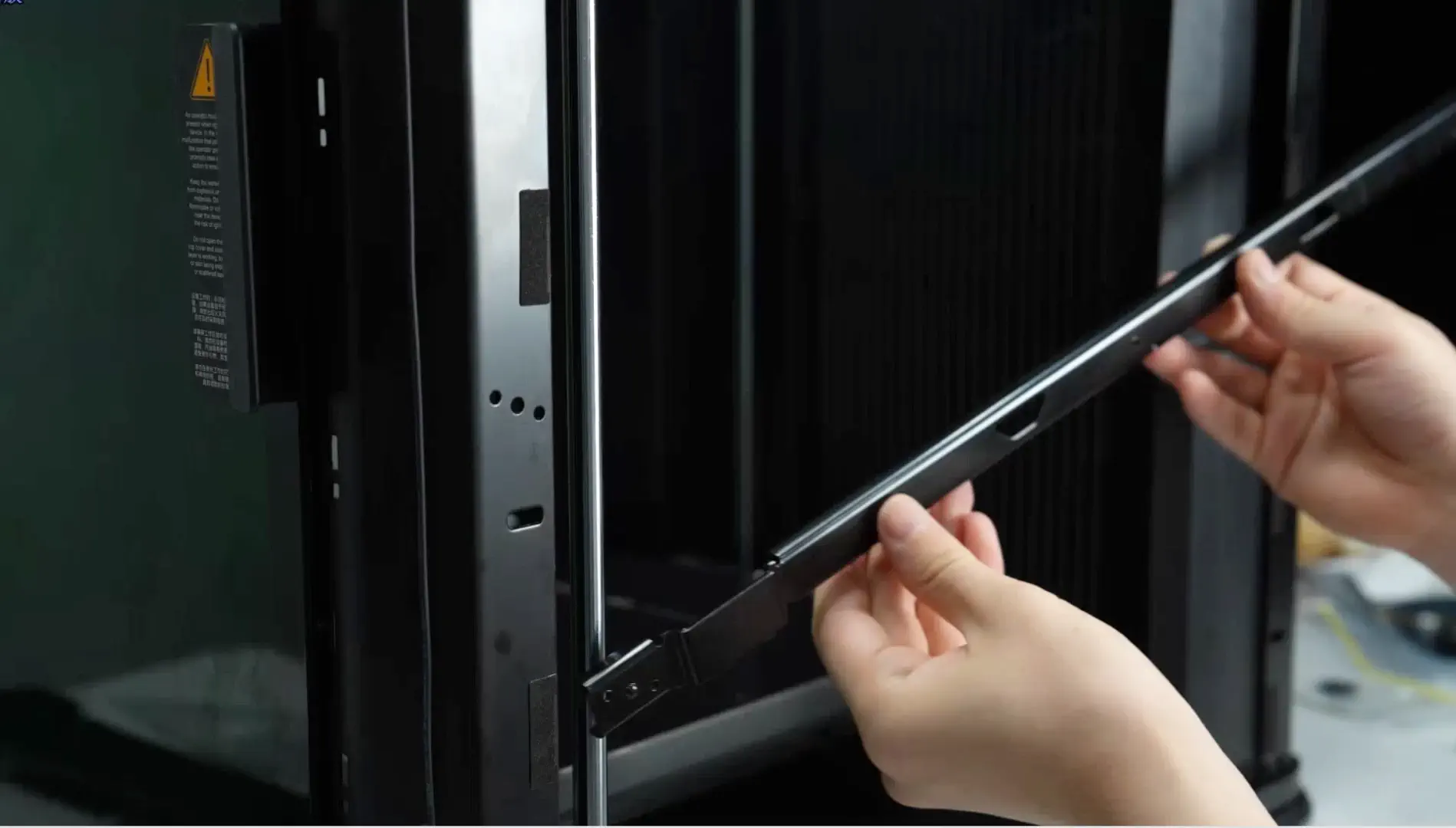

Incline ligeramente la viga e insértela dentro de las columnas verticales externas. La viga también tiene agujeros de posicionamiento en ambos lados. Tenga en cuenta que hay un conjunto de agujeros de montaje correspondiente debajo: asegúrese de instalar la viga en la posición superior. Confirme la alineación para garantizar una instalación correcta.

Después de completar esto, instale la viga inferior.

Asegure los cuatro tornillos de la viga inferior de la misma manera (M3x6 azules).

Paso 6. Instalar el conjunto de rack de hotend por inducción (Tiempo estimado: ~20 minutos)

En el paquete de rack de hotend por inducción, retire el cable del rack y el núcleo de ferrita. Instale el núcleo de ferrita en el segmento de cable cerca de la placa MC, luego conecte el conector del cable en el puerto correspondiente en la esquina superior izquierda de la placa MC, como se muestra a continuación.

Después de conectar, organice el cable de manera ordenada en las ranuras de cable dentro de la cámara para asegurar que la ruta esté limpia y sin enredos.

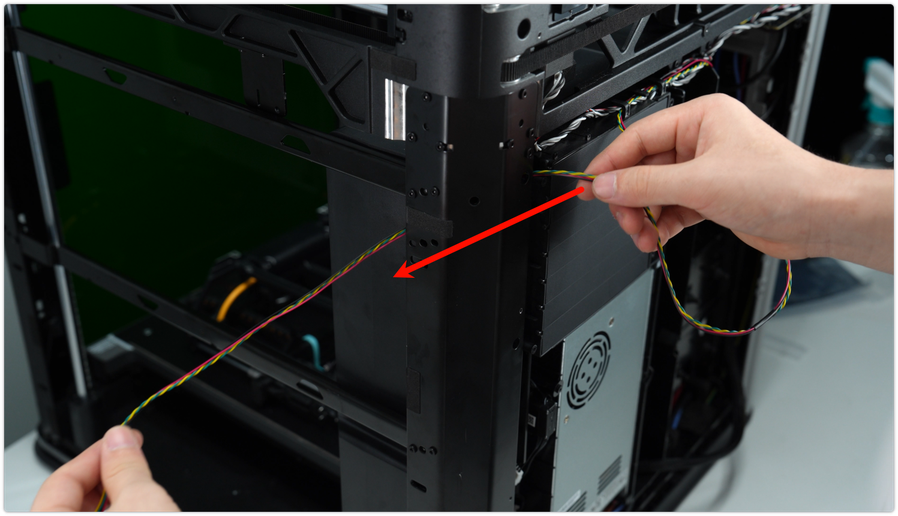

Pase el cable a través de la columna trasera derecha de la impresora para completar la ruta inicial del cable.

De la caja No. 3 del kit de actualización Vortek, retire la cinta de acetato y las abrazaderas adhesivas blancas. Utilice la cinta de acetato para asegurar el cable en el interior de la columna trasera derecha, asegurando que el cable esté firmemente adherido.

Retire la cara posterior de una abrazadera y péguela en la posición designada en el lado exterior del soporte de la viga (como se muestra). Luego, guíe el cable dentro de la abrazadera y diríjalo hacia el interior de la viga para completar la fijación ordenada del cable.

Consulte las figuras para localizar los cuatro agujeros de tornillo en el rack de hotend por inducción y los cuatro agujeros de montaje correspondientes en la viga.

Conecte el conector del cable del rack al Rack de Hotend por Inducción. Después de conectar, tire suavemente para confirmar que el conector está bloqueado en su lugar.

Coloque el Rack de Hotend por Inducción firmemente en la posición de montaje de la viga. Ajuste su posición lentamente y presione suavemente hacia abajo hasta que toda la superficie de contacto entre el rack y la viga quede completamente asentada.

Ajuste los cuatro tornillos de montaje (M3x6 rojo) en la parte superior e inferior de la viga para asegurar una carga uniforme sin aflojamiento ni desalineación.

Después de apretar los cuatro tornillos frontales, apriete los dos tornillos inferiores (tornillo roscado M3x6). Estos dos tornillos se utilizan para posicionar la rueda. Aprete hasta que queden ajustados; no es necesario apretarlos completamente.

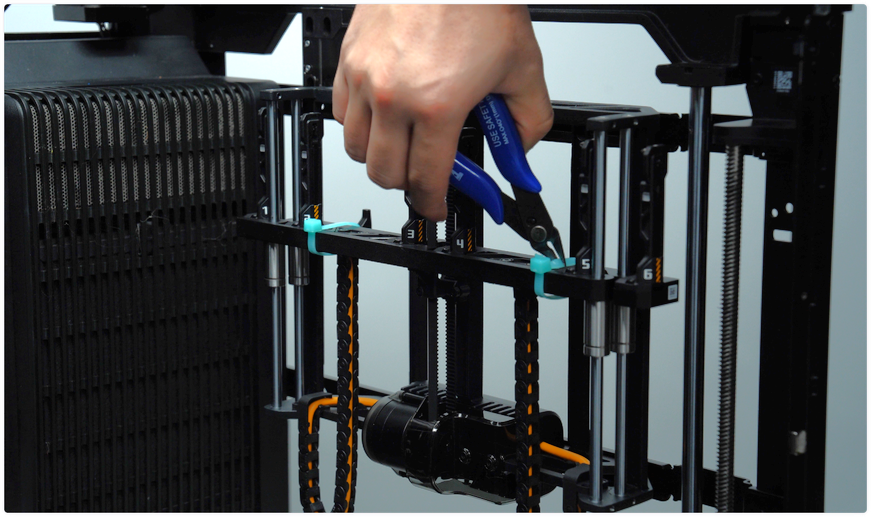

Después de la instalación, corte los cables de sujeción de la rueda con tijeras de corte diagonal.

Paso 7. Instalar la Bisagra del Hotend de Inducción (Tiempo estimado: ~10 minutos)

Conectar el conector de cable del conjunto de bisagra, luego insertar el conjunto en la ranura designada en el soporte de hotend de inducción de izquierda a derecha.

Nota: El conjunto debe insertarse estrictamente de izquierda a derecha.

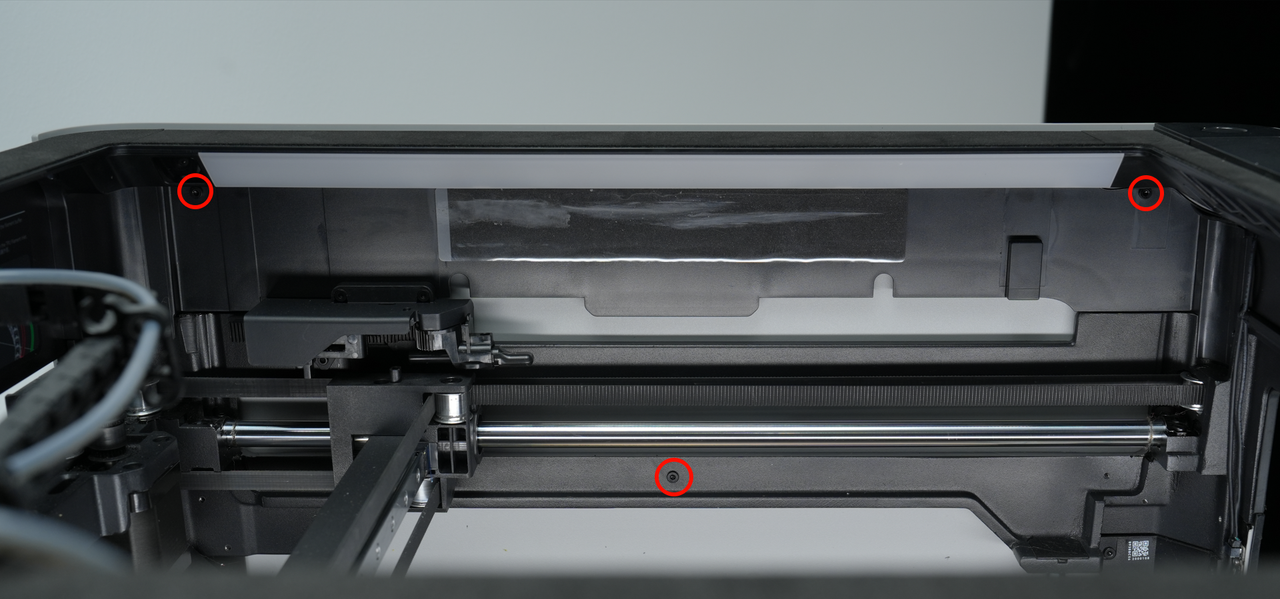

Apretar los tres tornillos de montaje (tornillo azul M3x5) del conjunto de bisagra. Después de la instalación, presionar el botón inferior del conjunto y verificar si el pino cilíndrico interno asciende simultáneamente para confirmar el funcionamiento correcto.

Al apretar los tornillos, evitar presionar contra el cable para prevenir problemas de comunicación causados por la compresión del cable.

Paso 8. Inspección y verificación inicial (Tiempo estimado: ~5 minutos)

En este paso, se han instalado los componentes principales de la actualización. Ahora debe realizar una verificación de encendido inicial para verificar la instalación correcta y descartar posibles problemas.

Instalar los Hotends Izquierdo y Derecho

De la Caja #2 del kit de actualización Vortek, retire los hotends de inducción H2C. Puede instalar cualquiera primero.

Si la bisagra está bloqueada, jalarla hacia la derecha para desbloquearla, luego colocar el Hotend de Inducción en el soporte. Una vez que el hotend esté correctamente posicionado, empujar la bisagra hacia la izquierda para bloquearla.

Consejo: Si omite este paso de instalación del hotend, el HMS mostrará alertas como "Hotend no instalado" y "No se puede leer la temperatura" después del arranque. Esto es normal y se resolverá una vez instalado un hotend de inducción.

Verificación de encendido

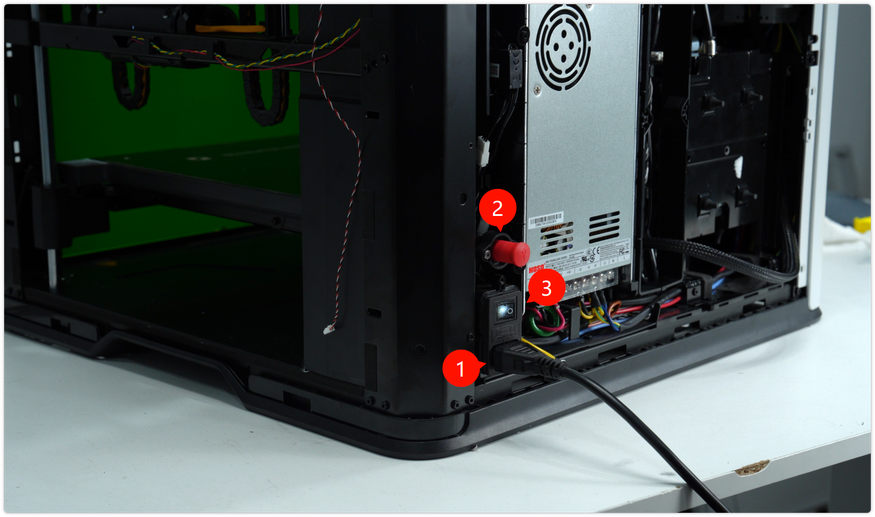

Conectar el cable de alimentación de la impresora, insertar la clave de seguridad de alimentación y encender la impresora.

Consejo: Antes de completar la activación SN, la impresora no podrá conectarse a la red, actualizar el firmware ni vincularse a una cuenta. Si aún no ha contactado al Soporte Técnico de Bambu para solicitar activación, siga los pasos de "Activación de la impresora" al inicio de este documento.

Verificar si la pantalla se enciende y entra en el asistente de inicio. Si aparece el asistente, deshabilitar todas las opciones de calibración, luego tocar "Siguiente" para acceder a la pantalla principal.

Verificar el icono de asistente en la esquina inferior derecha de la pantalla para mensajes de error. Acceder a la pantalla de control y verificar si se muestra el soporte de hotend de inducción. Si hay mensajes de error o no se muestra el soporte, solucionar según las indicaciones y verificar nuevamente las conexiones de cable.

Si aparece "Soporte de hotend de inducción no inicializado", esto es normal. Puede omitirlo por ahora y realizar la inicialización después de completar toda la instalación.

Una vez confirmado que no hay errores, o después de eliminar todos los errores, apagar la impresora y continuar con los pasos restantes.

Paso 9. Instalar el Panel Lateral Derecho, Conducto de Desperdicios y Panel Trasero (Tiempo estimado: ~20 minutos)

Instalar el Panel Lateral Derecho

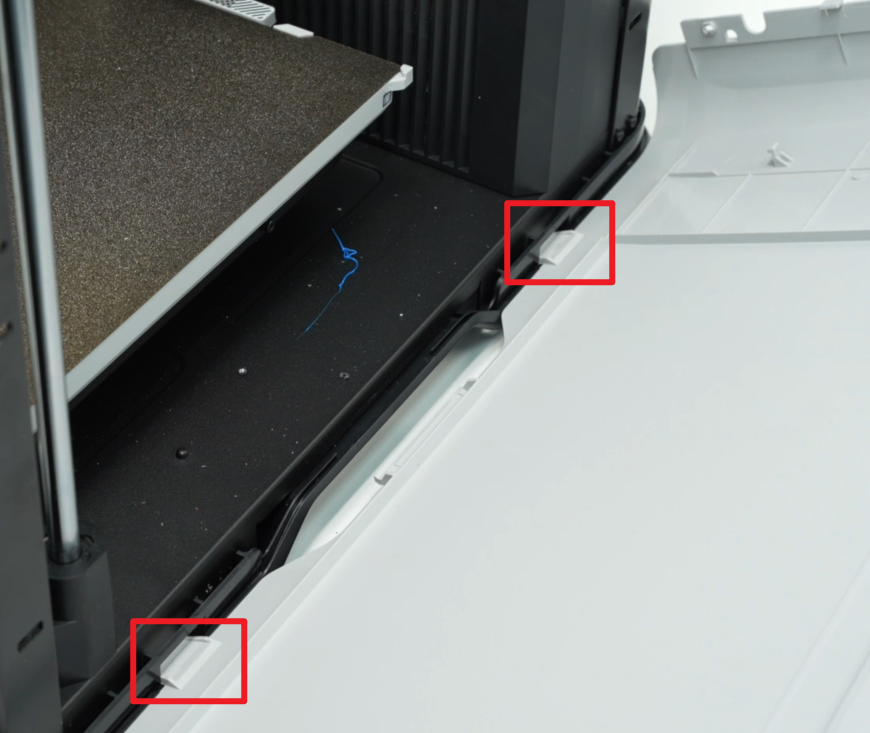

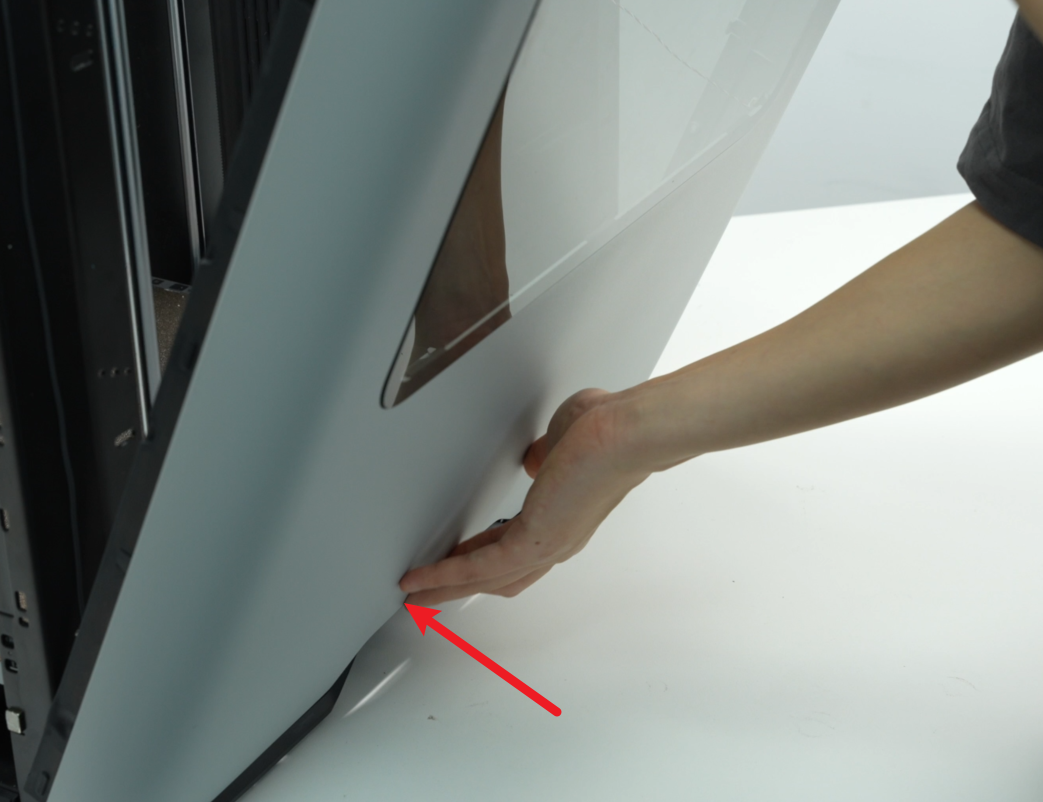

Alinear los dos pasadores grandes en la parte inferior del panel lateral derecho con los agujeros correspondientes en la parte inferior de la impresora e insertarlos.

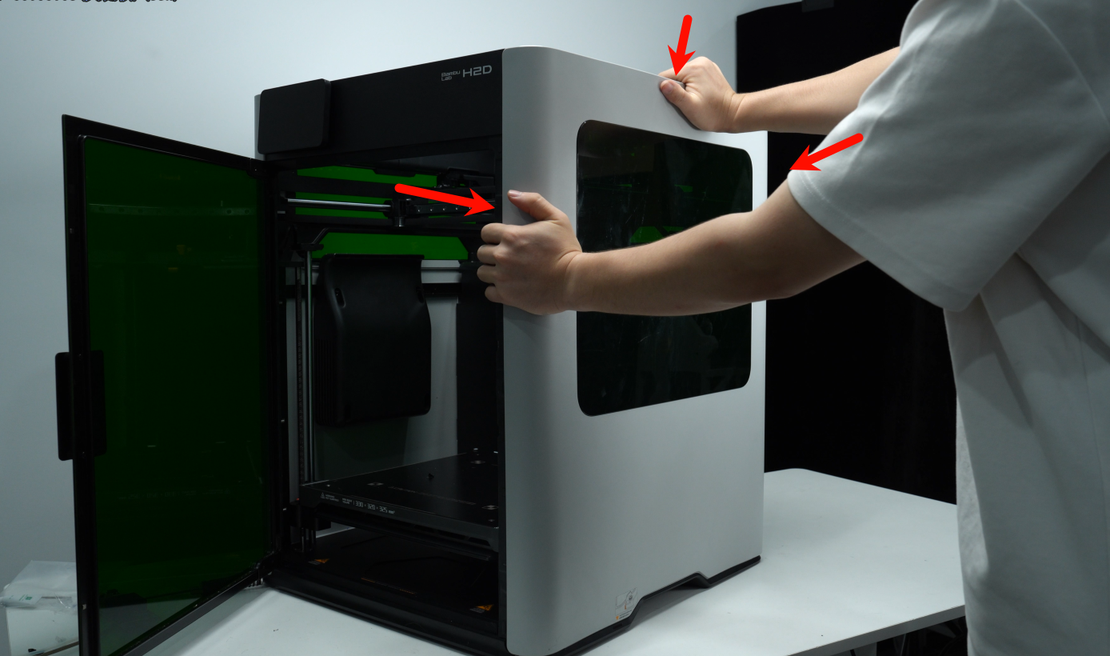

Empujar el panel lateral derecho hacia arriba lentamente, sostener el reposabrazos con las manos, insertar la hebilla del reposabrazos en la parte inferior de la impresora, luego insertar las dos pequeñas hebillas cerca de la puerta frontal y la parte posterior en los agujeros correspondientes en la parte inferior de la impresora.

Después de instalar la parte inferior del panel lateral derecho, verifique que todas las hebillas en la parte inferior estén en su lugar y no estén sueltas. Luego empujar el panel lateral derecho hacia adentro y asegurar todas las hebillas.

Apretar los Tornillos del Panel Lateral Derecho

Utilizar la llave hexagonal H2.0 para apretar los dos tornillos BT3×8 en el marco superior y el tornillo BT3×8 en la viga transversal.

Abrir la abertura en la banda de silicona y utilizar una llave Allen H2.0 para apretar los dos tornillos de fijación (ST3x3).

Retirar el Conjunto Original de Limpiador de Boquilla

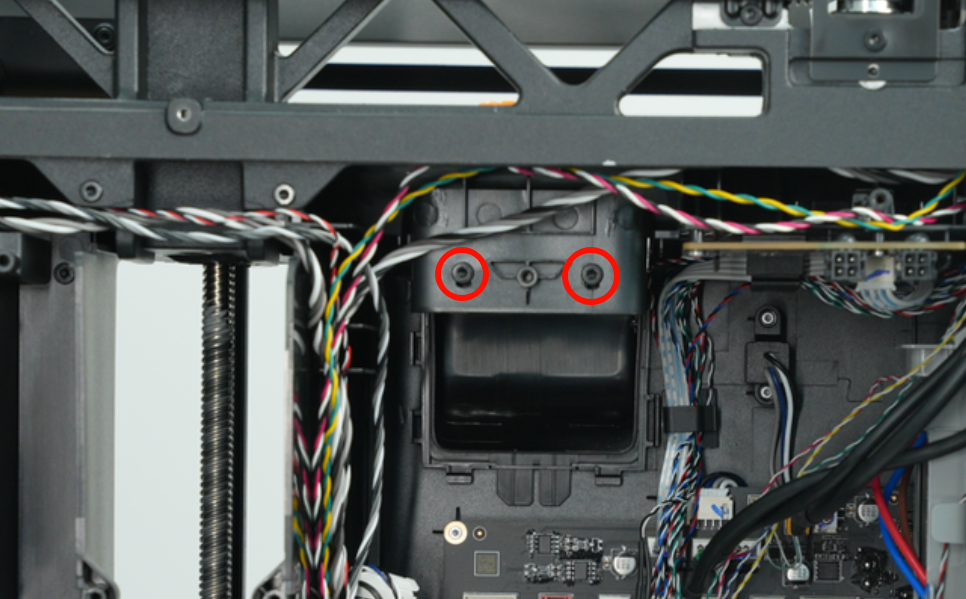

Utilizar la llave hexagonal H2.0 para retirar los dos tornillos BT3×8 de la parte trasera de la impresora.

Sostener el conjunto de limpiador de boquilla y levantarlo hacia arriba para retirarlo.

Instalar el Conjunto de Limpiador de Boquilla H2C

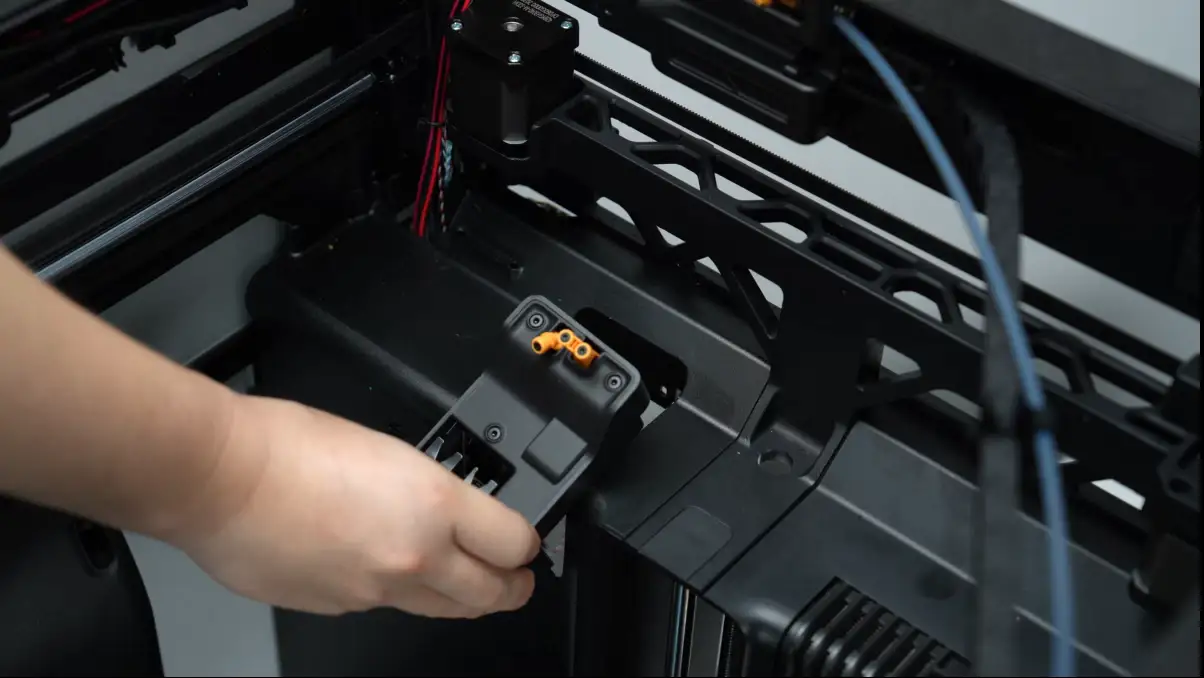

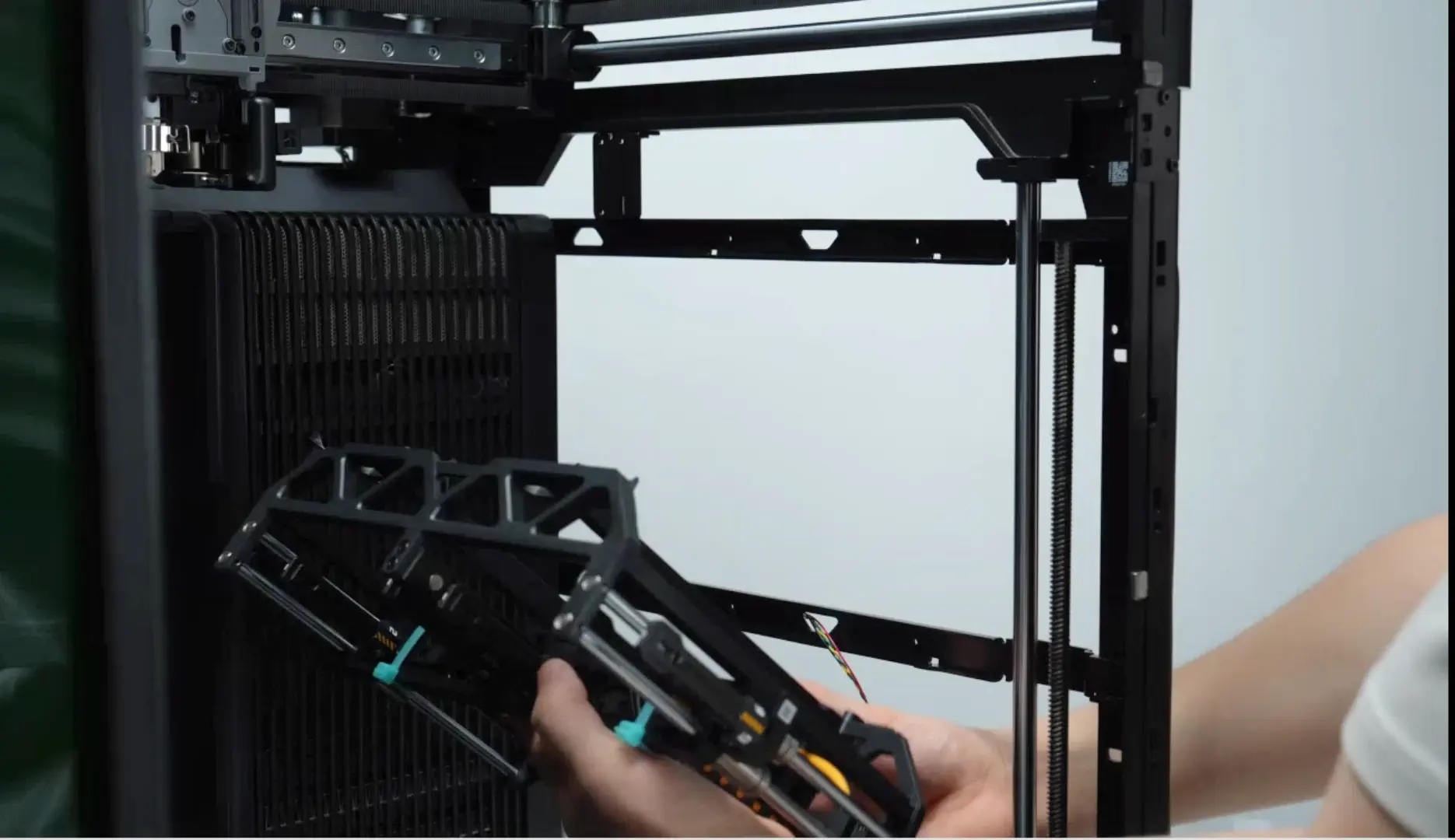

Sostener el nuevo limpiador de boquilla y bajarlo a su posición desde la parte superior de la impresora.

Apretar los dos tornillos BT3×8 desde la parte trasera de la impresora utilizando la llave hexagonal H2.0.

Instalar el Panel Trasero

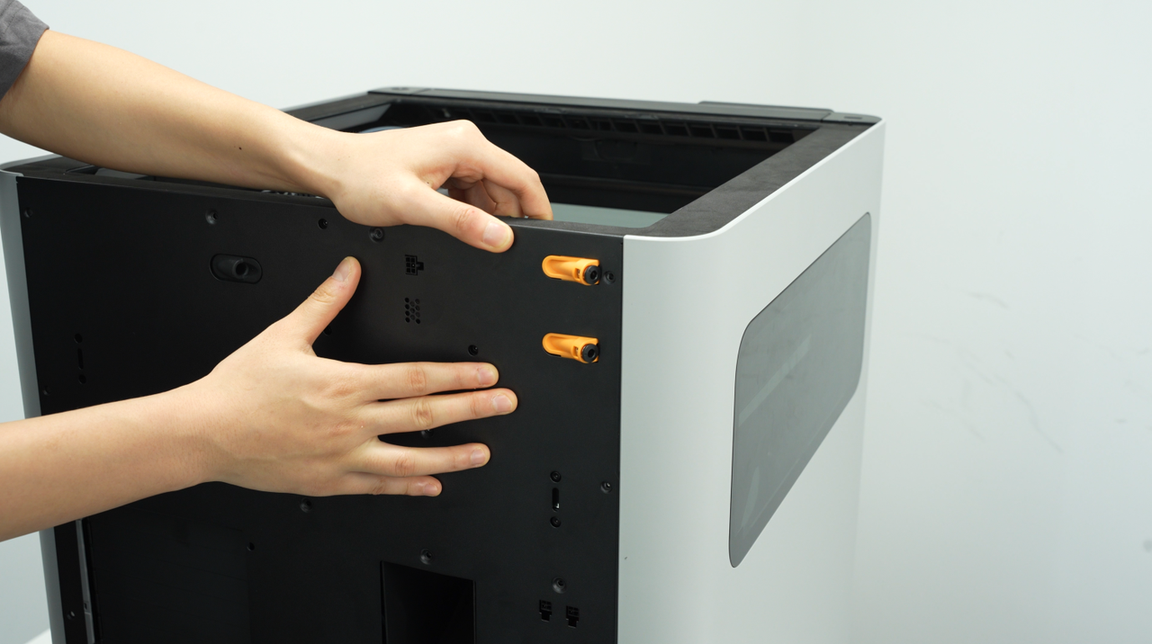

Insertar el panel trasero con un ángulo en la parte inferior de la impresora.

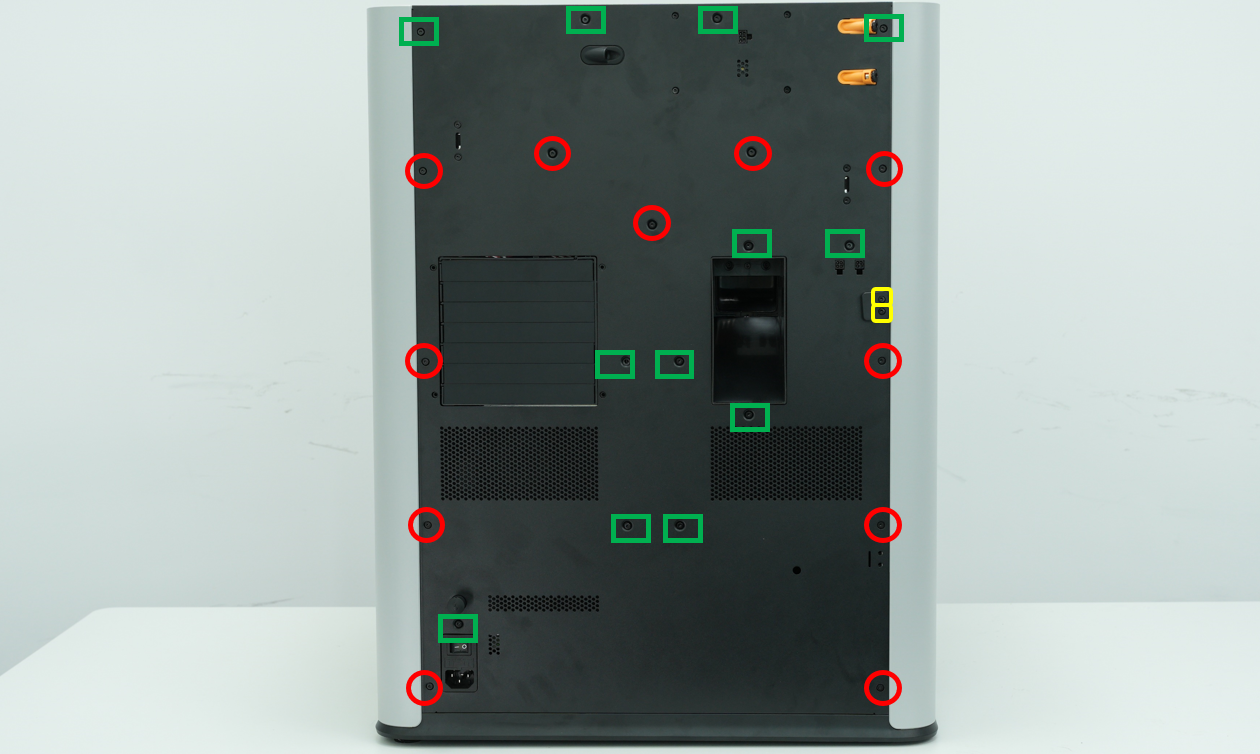

Utilizar una llave Allen H2.0 para apretar 11 tornillos (marcados con un círculo rojo, ST3×6).
Utilizar una llave Allen H2.0 para apretar 12 tornillos (marcados con un rectángulo verde, BT3×8).

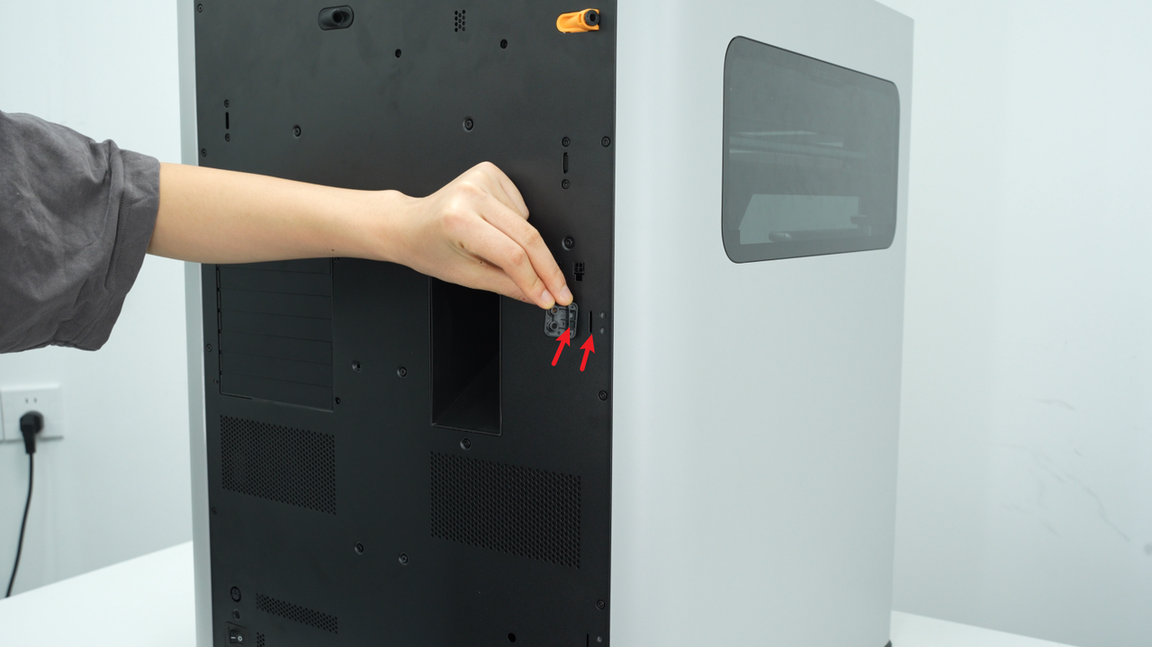

Alinear la base del soporte para bobina externa con los agujeros en la parte trasera de la impresora, luego utilizar una llave Allen H2.0 para apretar los dos tornillos de fijación.

Paso 10. Instalar el Ventilador de Enfriamiento Mejorado para Cabezal y Tubo PTFE (Tiempo estimado: ~5 minutos)

Conectar los Tubos PTFE

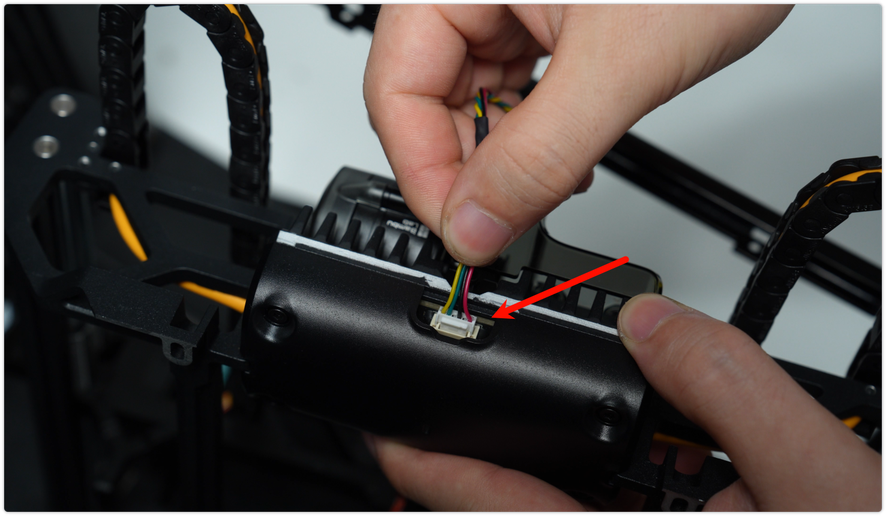

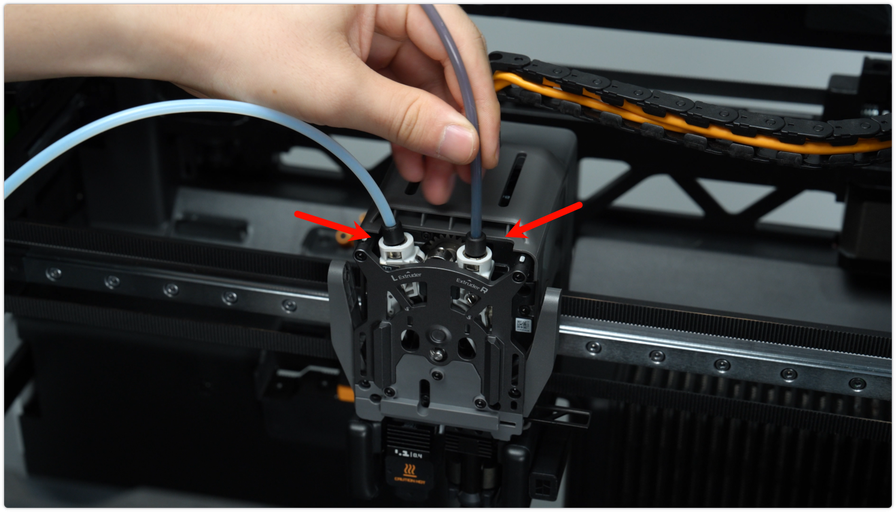

Conectar los tubos PTFE al cabezal: insertar el acoplamiento de color claro en el puerto izquierdo y el acoplamiento de color oscuro en el puerto derecho.

Pasar ambos tubos PTFE a través de las aberturas reservadas en el lateral de los clips de cadena de arrastre, luego insertar cada tubo en los dos conectores neumáticos del acumulador, completando las conexiones de tubos.

Instalar el Ventilador de Enfriamiento Mejorado para Cabezal

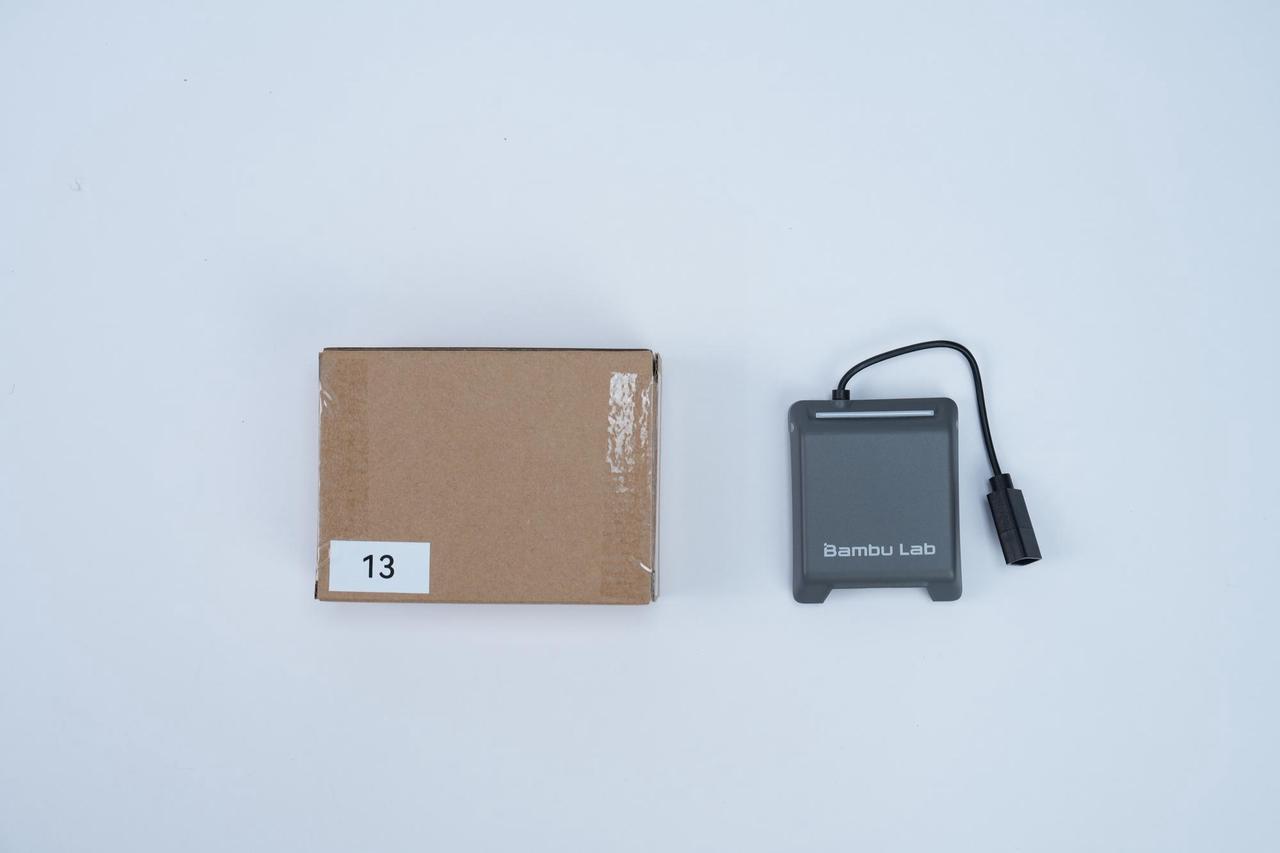

Del kit de actualización Vortek, retirar el ventilador de enfriamiento mejorado para cabezal H2C (Caja de etiqueta #13).

Alinear los dos clips de posicionamiento en los lados izquierdo y derecho de la parte superior del cabezal, encajar el ventilador en su lugar y presionar los bordes del ventilador hasta que los clips queden completamente bloqueados. Finalmente, conectar el ventilador de enfriamiento mejorado al conector superior del cabezal.

Calibración, Mantenimiento y Cuidado

💡Nota: Antes de completar la activación SN, no se pueden realizar las siguientes operaciones de calibración y actualización de firmware.

Paso 1. Actualizar el Firmware de la Impresora

Reconectar la alimentación de la impresora, completar la conexión de red y vincular la impresora a su cuenta.

Actualizar el firmware de la impresora según la indicación del sistema. Si no hay una indicación automática, ir a la página "Firmware" y tocar "Actualizar" manualmente.

Paso 2. Inicializar el Soporte de Hotend de Inducción

Después de completar la actualización de firmware, el sistema mostrará "Iniciar soporte de hotend de inducción". Seguir las instrucciones en pantalla para completar la inicialización. Si no aparece ninguna indicación, puede ingresar manualmente a la página de calibración para ejecutar el proceso de inicialización del soporte de hotend de inducción.

Solución de problemas: Si ocurre un error o falla durante la inicialización, es probable que la desviación de instalación del soporte del hotend vortex exceda la tolerancia permitida. Consulte la Guía de calibración manual de posición del soporte del hotend vortex H2C para volver a calibrar la posición manual. Después de completar este paso, intente realizar la operación de calibración nuevamente.
Si la temperatura ambiente es demasiado baja o el aire frío sopla directamente sobre el Sensor de calibración de desplazamiento de boquilla, también puede causar fallas en la calibración. Para los pasos de solución de problemas, consulte el Paso 1 en HMS_1A00-1200-0002-0001.

Paso 3. Instalación de los hotends de inducción

Después de la inicialización, puede instalar los hotends de inducción restantes. De las cajas N.º 1 y N.º 2 del kit de actualización Vortek, retire los hotends de inducción H2C restantes e instálelos en el soporte del hotend de inducción.

Paso 4. Lubricación y mantenimiento de la impresora

Después de completar todos los pasos anteriores, la actualización de H2S a H2C ha finalizado. Recomendamos seguir la Guía de mantenimiento periódico H2C para realizar un mantenimiento integral de la impresora.

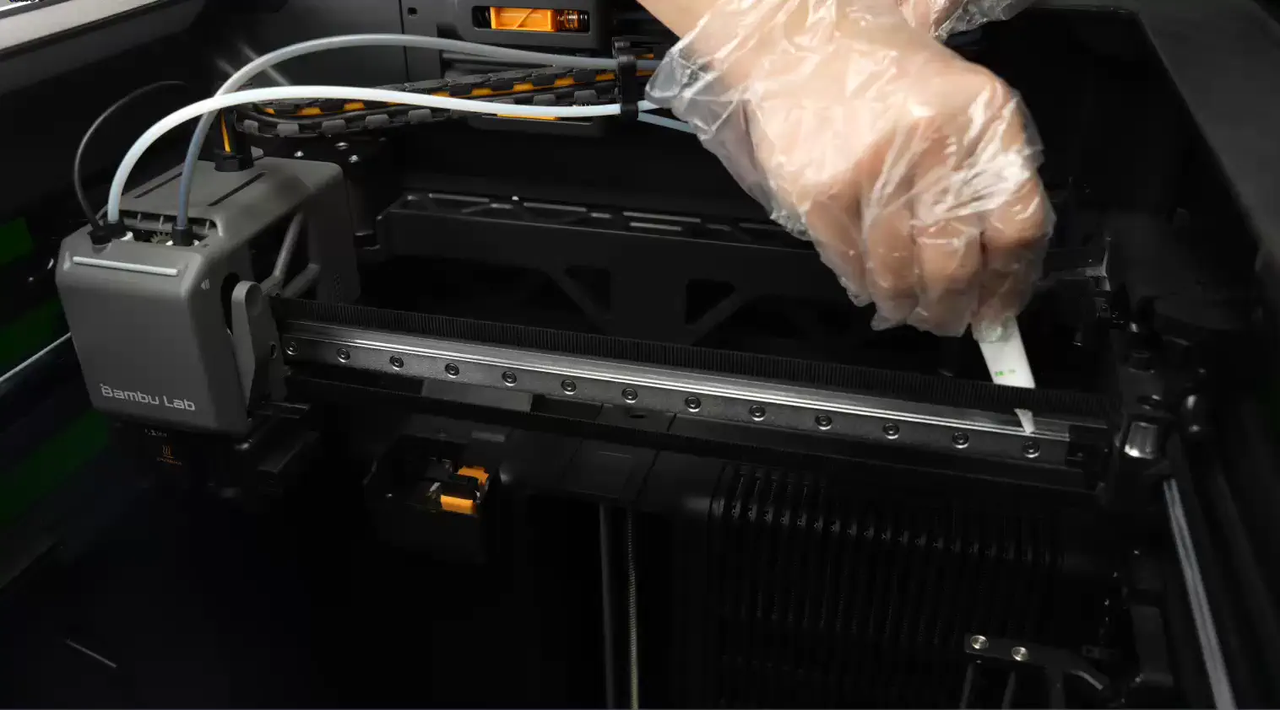

Ejes XYZ: Limpie el polvo y la grasa de las guías, luego aplique el lubricante designado para garantizar un movimiento suave y sin obstáculos.
Soporte del hotend de inducción: Limpie cualquier residuo de los puntos de conexión del soporte y aplique lubricante en las articulaciones móviles para evitar atascamientos mecánicos.

Paso 5. Calibración de la impresora

Después del mantenimiento, realice una calibración completa de la impresora.

Una vez finalizada la calibración, puede ejecutar una impresión de prueba. ¡Felicitaciones por actualizar con éxito su impresora H2S a una impresora H2C!

La guía completa de actualización se divide en dos partes, disponibles a través de los siguientes enlaces:

Para instrucciones detalladas sobre la instalación de la cama caliente, el cabezal con ensamblaje de eje X y la placa AP, consulte Guía completa de procedimiento de actualización H2S a H2C – Parte A.
